彎矩連接式鋼梁之標準試驗與真實火害
之比較研究
內政部建築研究所自行研究報告
中華民國 106 年 12 月
106-301070000G-0041 PG10603-0412
彎矩連接式鋼梁之標準試驗與真實火害
之比較研究
研 究 主 持 人 ： 陳柏端 研 究 期 程 ： 中華民國 106 年 3 月至 106 年 12 月 研 究 經 費 ： 新臺幣 10 萬元內政部建築研究所自行研究報告
中華民國 106 年 12 月 （本報告內容及建議，純屬研究小組意見，不代表本機關意見）I
目次
目次 ... I 表次 ... III 圖次 ... V 摘要 ... VII 第一章 緒論 ... 1 第一節 研究緣起與背景 ... 1 第二節 文獻回顧 ... 1 第三節 研究目的及方法 ... 3 第四節 研究流程 ... 3 第二章 實驗規劃... 5 第一節 標準試驗試體規劃與設計 ... 5 第二節 量測儀器設置 ... 6 第三節 真實火害試驗鋼構實驗屋實驗規劃 ... 6 第三章 防火試驗... 9 第一節 實驗設備與設置 ... 9 第二節 試驗規劃與試驗步驟... 10 第三節 實尺寸鋼構實驗屋火害實驗 ... 11第四章 結論與建議 ... 13 第一節 結論 ... 13 第二節 建議事項 ... 14 附錄一 試體設計圖 ... 15 附錄二 實尺寸鋼構實驗屋上部結構設施設計圖 ... 22 附錄三 期初諮詢會議紀錄 ... 26 附錄四 研究業務協調會議紀錄 ... 38 附錄五 期中審查會議紀錄 ... 44 附錄六 期末審查會議紀錄 ... 54 參考書目 ... 64
III
表次
V
圖次
圖 1 研究流程圖 ... 4 圖 2 鋼梁受火害變形圖與一跨兩層子結構示意圖 ... 5 圖 3 梁柱子結構試體示意圖 ... 6 圖 4 下部試體梁柱構件圖 ... 錯誤! 尚未定義書籤。 圖 5 彎矩接頭細節圖 ... 錯誤! 尚未定義書籤。 圖 6 鋼梁熱電偶測點設置斷面圖 ... 錯誤! 尚未定義書籤。 圖 7 樓版與梁斷面熱電偶配置圖 ... 錯誤! 尚未定義書籤。 圖 8 彎矩接頭熱電偶配置圖 ... 錯誤! 尚未定義書籤。 圖 9 柱與底梁熱電偶配置圖 ... 錯誤! 尚未定義書籤。 圖 10 位移及應變量測位置圖 ... 錯誤! 尚未定義書籤。 圖 11 實尺寸鋼構實驗屋 ... 7 圖 12 實尺寸鋼構實驗屋平面圖及實驗規畫錯誤! 尚未定義書籤。 圖 13 木框架於實驗區之堆疊示意圖 ... 錯誤! 尚未定義書籤。 圖 14 大梁熱電偶佈設示意圖 ... 錯誤! 尚未定義書籤。 圖 15 大梁位移計佈設示意圖 ... 錯誤! 尚未定義書籤。 圖 16 實驗前鋼構屋西側正面圖 ... 錯誤! 尚未定義書籤。 圖 17 實驗前西側大梁 ... 錯誤! 尚未定義書籤。圖 18 實驗前北側大梁 ... 錯誤! 尚未定義書籤。 圖 19 實驗前梁柱接頭 ... 錯誤! 尚未定義書籤。 圖 20 防火實驗中心複合實驗爐 ... 9 圖 21 實驗設置示意圖 ... 10 圖 22 火害實驗進行約 11 分鐘 ... 錯誤! 尚未定義書籤。 圖 23 火害實驗進行約 15 分鐘 ... 錯誤! 尚未定義書籤。 圖 24 火害實驗進行約 21 分鐘 ... 錯誤! 尚未定義書籤。 圖 25 北側大梁下翼板似有側向扭轉挫屈(約 22 分鐘)錯誤! 尚未定義書籤。 圖 26 西側大梁南邊下翼板挫屈(約 23 分鐘) 錯誤! 尚未定義書籤。 圖 27 西側大梁北邊無挫屈情形發生(約 23 分鐘)錯誤! 尚未定義書籤。 圖 28 西側大梁下翼板側向扭轉挫屈(約 24 分鐘)錯誤! 尚未定義書籤。 圖 29 西側大梁中點位移歷時圖 ... 錯誤! 尚未定義書籤。 圖 30 北側大梁中點位移歷時圖 ... 錯誤! 尚未定義書籤。 圖 31 熱偶線佈置標示圖 ... 錯誤! 尚未定義書籤。 圖 32 西側大梁溫度歷時圖 ... 錯誤! 尚未定義書籤。 圖 33 北側大梁溫度歷時圖 ... 錯誤! 尚未定義書籤。 圖 34 西側大梁南端下翼版火害後降溫時期挫屈情形錯誤! 尚未定義書籤。 圖 35 西側大梁火害後降溫時期側向扭轉挫屈情形錯誤! 尚未定義書籤。
VII
摘要
關鍵詞：彎矩連接式鋼梁、標準耐火試驗 一、研究緣起 鋼構造火害標準實驗於本所台南防火實驗中心複合實驗爐進行時，可精準 控制參數如溫度、壓力、加載力量等，不過受限於實驗爐尺寸大小，只能進行 一般構件實驗如梁、柱、梁柱接頭等，近年來也能測試簡單鋼構架，但其成果 對於鋼構大樓於真實火害發生的破壞情形，難以直接應用。且因爐內高溫將近 1000℃，一般結構量測儀器如位移計、應變計無法裝設，結構越複雜，量測越 困難，只能觀察到現象，如鋼梁膨脹收縮、懸鏈效應、側向扭轉現象等，定量 方面的資料非常缺乏。 另外在標準耐火試驗中對鋼梁採用均勻加溫，鋼梁每個階段受熱的溫度較 一致，但是在實際火災中，鋼梁各部位受熱不一致，且鋼梁有升溫與降溫階段， 在降溫階段鋼梁接頭將可能受到收縮拉力而破壞，但是標準耐火試驗之鋼梁只 有升溫受熱直到破壞為止，未考慮降溫階段。本研究進行鋼梁構架標準耐火實 驗，嘗試應用高溫應變計獲得鋼梁結構變化行為，並與鋼構實驗屋的真實火害 實驗之結果相比較，探討二者結構行為間之差異。 二、研究方法及過程 本研究探討高溫下彎矩接頭式鋼梁變形行為之研究，研究方法包括資料蒐 集與整理、理論分析、鋼構架試體及鋼構屋火害實驗、試驗結果整理與分析。 研究方法與步驟如下： 1. 文獻資料之收集與整理。 2. 實尺寸鋼構屋彎矩連接式鋼梁火害實驗。 3. 彎矩連接式鋼梁之標準火害試驗。 4. 試驗結果分析與探討。 三、研究發現 真實火害與標準試驗升溫曲線不同，影響結構破壞模式，鋼構屋實驗因開 口較大，雖然溫度較試驗爐高，但因歷時較短，對於大梁的破壞有限。本研究 發現如下： 1. 梁下翼板挫屈和載重、邊界束制條件、受火歷時、及火場溫度有關，當梁 受到溫度影響材料性質下降時，受火歷時就格外重要，瞬間高溫但時間短不一定會造成下翼板、或腹板之挫屈。 2. 影響大梁側向扭轉挫屈因素有許多，如梁兩側溫差、梁升溫膨脹時受到邊 界束制產生軸壓力、小梁雖有側向支撐之作用，但是在受熱升溫及降溫時 期，因膨脹及收縮，對大梁產生拉力及推力作用、另外加勁板亦有穩定梁 之作用等，皆為影響側向扭轉挫屈之重要因素。 四、主要建議事項 以定量方式進行彎矩連接式鋼梁標準試驗研究：中長期建議 主辦機關：內政部建築研究所 協辦機關：中華民國鋼結構協會 本研究觀察到火害中彎矩連接式鋼梁發生不穩定行為，如接頭下翼板挫屈 及側向扭轉挫屈，在升溫及降溫階段之變化，也瞭解鋼梁受到載重、邊界束制 條件、火場溫度及受火歷時等因素多方牽制，其變形行為是非常複雜的。不過 這些觀察到的現象仍是難以用定量的方式以儀器量測到相關數據，提供建築結 構設計人員參考，建議未來進行鋼梁標準試驗時，除多設位移計外，高溫爐內 可採用高溫應變計量測，以得到鋼梁在升溫及降溫階段之重要變形。
1
第一章 緒論
第一節 研究緣起與背景 鋼構造火害標準實驗於本所台南防火實驗中心複合實驗爐進行時，可精準 控制參數如溫度、壓力、加載力量等，不過受限於實驗爐尺寸大小，只能進行 一般構件實驗如梁、柱、梁柱接頭等，近年來也能測試簡單鋼構架，但其成果 對於鋼構大樓於真實火害發生的破壞情形，如高溫下樓板的大規模坍塌，鋼柱 失去側向支撐而挫屈破壞，這些造成鋼構建築嚴重倒塌之現象，難以由實驗結 果直接看出。 另外在標準耐火試驗中對鋼梁採用均勻加溫，鋼梁每個階段受熱的溫度較 一致，但是在實際火災中，鋼梁各部位受熱不一致，且鋼梁有升溫與降溫階段， 在降溫階段鋼梁接頭將可能受到收縮拉力而破壞，但是標準耐火試驗之鋼梁只 有升溫受熱直到破壞為止，未考慮降溫階段。 且因爐內高溫近 1000℃，一般結構量測儀器如位移計、應變計無法裝設， 結構越複雜，量測越困難，只能觀察到現象，如鋼柱對彎矩連接梁產生的束制 力、鋼梁膨脹收縮、懸鏈效應、側向扭轉現象等，定量方面的資料非常缺乏。 本研究進行鋼梁構架標準耐火實驗，嘗試應用高溫應變計獲得鋼梁結構變化行 為，並與鋼構實驗屋的真實火害實驗之結果相比較，透過實尺寸鋼構實驗屋的 火害實驗，可以研究彎矩連接式鋼梁於標準耐火實驗及真實火害下的結構行 為，並探討二者間之差異。 第二節 文獻回顧 陳誠直(2015)進行 2 組 2 層鋼構架火害實驗，鋼梁上加剪力釘，覆以鋼承 板混凝土樓版，以不同柱尺寸並包覆防火棉，探討柱之束制對於梁破壞模式的 影響，發現柱束制影響梁下翼板與腹板挫屈時間，束制勁度大，能有效約束鋼 梁受熱膨脹，達到最大軸向伸長量時間較快，但局部挫屈行為較為明顯，且於 鋼梁降溫時產生較為嚴重之側向扭轉挫屈。 陳柏端(2015)進行 2 組 2 層鋼構架火害實驗，以相同柱尺寸，一試體包覆 另一試體不包覆防火被覆，探討柱之束制對於梁破壞模式的影響，發現未包覆 防火被覆之鋼柱因受熱束制勁度降低，故鋼梁產生約 2.2 倍軸向變形，且達到最大軸向變形時間增至 2.8 倍，梁柱接頭因受熱及負彎矩產生旋轉角，因此梁 下翼板只有輕微挫屈現象，腹板無挫屈，也有輕微側向扭轉現象，不過 2 組試 體耐火時效相同，都接近一小時。 對於鋼梁防側向扭轉設置，有連續之措施如加扭轉束制，或點狀措施如設 置加勁板、封板等，1985 年 Winter 等人以理論分析方法，對於梁與柱構件配置 側向支撐之設計，進行相關研究，發展出一簡單的有限分析模式，以求得桿件 中側向支撐所提供的強度及剛度下限值，提出如何設計桿件中的等值有效側 撐。1991 年 Takabatake 以實驗方式，探討加勁板或封板對於 I 型梁側向挫屈行 為之影響，結果顯示使用加勁板或封板可增加挫屈彎矩，使用加勁板增加約 15%，封板增加約 30%，且與其位置、形狀、尺寸及有效長度有關，並提出一 計算方法來評估其加勁板之需求量。 1997 年 Valentino 探討在梁中加扭轉束制對於非彈性挫屈的影響，認為扭 轉束制可增加非彈性挫屈強度，但是當梁的細長比減少時強度反而下降。2008 年林禹任以實驗探討抗彎構架在單向水平載重下，梁在不同側向支撐系統及斷 面型式下之挫屈行為，側撐系統之配置分別討論位移束制及扭轉束制之效益， 發現位移束制系統或使用封板斷面皆可有效抑制梁發生整體側向扭轉挫屈。 陳柏端(2016)進行鋼構架火害實驗探討鋼梁抗側向扭轉行為，發現鋼柱加 側向短梁可增加樓版的穩定性，於試體冷卻時不會造成樓版沿鋼梁軸向之旋 轉，使鋼梁上翼板只有垂直變位，無扭轉行為。而於鋼梁 2 倍梁深處加上加勁 板有助於試體冷卻時之抗側向扭轉挫屈行為，除增加鋼梁抗彎矩之韌性外，並 能提升鋼梁側向扭轉之穩定性。 朱聖浩(2016)進行實尺寸鋼構實驗屋剪力連接梁及樓版火害行為研究，發 現小梁的破壞情形也是接頭挫屈及有側向扭轉挫屈現象，不過因可於鋼構實驗 屋上外加組合式量測框架，能獲得較多結構的水平及垂直位移變化，對於實驗 屋於火害中的變化及後續相關研究，皆有相當助益。 由鋼梁構架火害實驗研究可發現梁破壞模式主要有有梁柱接頭挫屈，及側 向扭轉挫屈，梁柱接頭不論是彎矩連接式或剪力接頭，受到來自於柱或大梁之 束制，限制梁升溫時伸長，導致梁壓應力增加，產生下翼板及腹板挫屈；側向 扭轉挫屈是因鋼梁材料強度減弱及載重造成鋼梁垂直位移增加，不過因鋼梁溫 度升高伸長，在升溫階段側向扭轉挫屈不明顯，直到降溫後才顯現，且跟鋼梁 邊界束制大小有關。實驗後還觀察到螺栓孔有些微變形情形，螺栓則尚未到破 壞狀況，因實驗達到設定之中止條件及停止，此時結構仍有承載力，未達到破 壞階段。 藉由實驗室火害實驗可以觀察到許多現象，但是因高溫限制，量測儀器設 備無法裝設，因此許多結構行為變化及定量資料無法得到。實尺寸鋼構實驗屋
3 火害實驗可利用外加框架設置量測儀器，輔助實驗室之不足。另外，實尺寸鋼 構屋的真實火害情況也與實驗室標準火害不同，有助於了解鋼梁受真實火害下 的結構行為與耐火能力，供未來實驗室進行標準試驗之參考。 第三節 研究目的及方法 本研究探討高溫下鋼梁變形行為之研究，並藉由實尺寸實驗方式與標準試 驗方法探討彎矩連接式鋼梁在高溫中之結構行為。研究方法包括資料蒐集與整 理、火害實驗、資料整理與分析，如下： 1. 文獻資料之收集與整理。 2. 實尺寸鋼構屋彎矩連接式鋼梁火害實驗。 3. 彎矩連接式鋼梁之標準火害試驗。 4. 試驗結果分析與探討。 第四節 研究流程 本計畫之研究項目包括資料與文獻收集、試體規劃與實驗、報告撰寫，流 程圖如圖 1 所示。

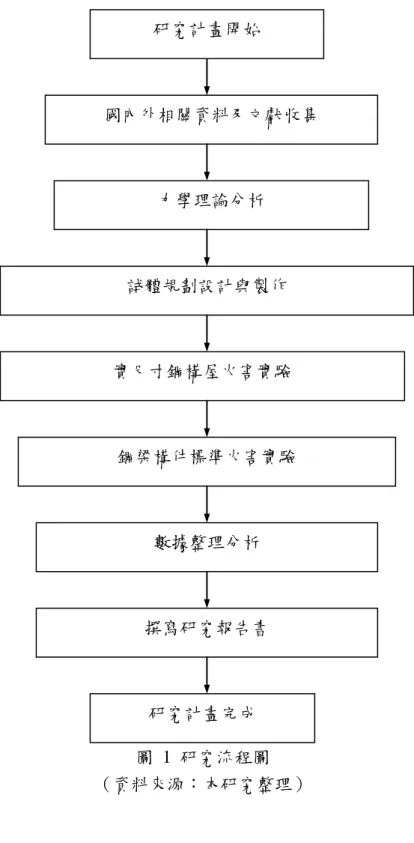

圖 1 研究流程圖 （資料來源：本研究整理） 國內外相關資料及文獻收集 研究計畫開始 力學理論分析 試體規劃設計與製作 實尺寸鋼構屋火害實驗 鋼梁構件標準火害實驗 數據整理分析 撰寫研究報告書 研究計畫完成
5
第二章 實驗規劃
本研究包含 2 項彎矩接頭鋼構造梁試體實驗，一是於梁柱複合爐進行鋼梁 標準試驗，一是配合實尺寸鋼構實驗屋進行大梁結構火害行為實驗，以探討鋼 梁之火害結構行為與破壞模式。本次鋼梁實驗應用高溫應變計進行量測，並比 較標準實驗與真實火害下結構行為。本研究實驗之升溫曲線，則依照 CNS 12514-1「建築物構造部分耐火試驗法」之規定進行。 第一節 標準試驗試體規劃與設計 本研究試體規劃模擬鋼梁構件於抗彎矩構架之設計，試體取一跨二層構架 之梁柱子結構，並僅於中間層之鋼梁受火害，如圖 2 所示。 試體涵蓋鋼梁、鋼柱與中間層之樓版，如圖 3 所示。設置樓版之考量乃因 樓版亦提供鋼梁束制、並使鋼梁上部受混凝土保護不直接受火害。下層鋼梁不 設置樓版，因假設不受火害，將以防火棉包覆。 由束制鋼梁受火害之研究文獻發現，鋼梁會因溫度上升導致材料強度降 低，使鋼梁逐漸喪失承重能力。影響束制鋼梁耐火性能之參數為載重大小、梁 柱接頭形式、柱對受火梁之束制鋼度等，因此本研究規劃兩組試體，改變柱之 尺寸大小，以模擬受火梁承受不同的束制剛度，如表 1 所示。 圖 2 鋼梁受火害變形圖與一跨兩層子結構示意圖圖 3 梁柱子結構試體示意圖 第二節 量測儀器設置 本研究試體裝設熱藕計以監測溫度，依 CNS12514-1 規定，梁構造內部熱 電偶測點配置如圖 6 之 B、C、D 三斷面，每一斷面裝設 4 個測點，如圖 7 之(a)、 (b)、(c)所示。兩邊抗彎矩接頭各有 4 個測點，如圖 6 之 A 與 E 斷面，熱電偶 位置如圖 8 所示，共有 20 個。柱斷面熱電偶配置如圖 6 之 F、G、H 三斷面， 每一斷面有 2 個測溫點，如圖 9(a)所示。底梁設中間 1 點，如圖 6 之 I-I 斷面， 熱電偶位置如圖 9(b)所示。 第三節 真實火害試驗鋼構實驗屋實驗規劃 實尺寸鋼構實驗屋位於台南歸仁防火實驗中心，為一層樓 2 跨 × 2 跨建 築，每跨 6 公尺，樓高 4 公尺，共有 9 支鋼柱，如圖 11 所示。鋼梁及鋼柱採用 H 型鋼，梁柱接頭採用梁翼板與柱銲接，梁腹板亦與柱銲接的彎矩接頭，小梁 與大梁接頭採用栓接之剪力接頭。大梁與小梁上翼板以剪力釘與 RC 鋼承板接 合。
7

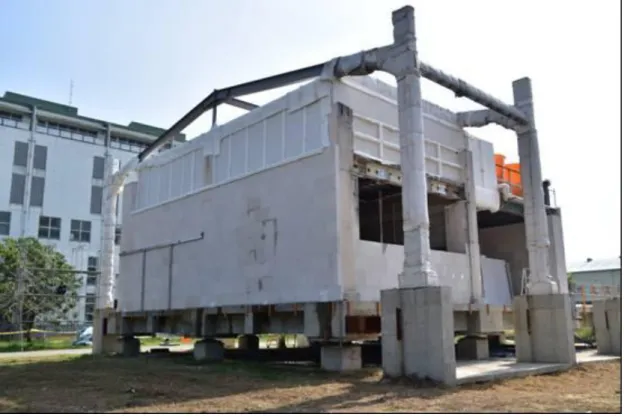

圖 4 實尺寸鋼構實驗屋 (資料來源：本研究整理)
9
第三章 防火試驗
第一節 實驗設備與設置 本實驗將於本所防火實驗中心之複合實驗爐進行，如圖 5 所示，以現有儀 器設備，適當的設計試體與實驗設置，以達研究要求。實驗設置如圖 6 所示， 子結構上端梁柱交會區以一端鉸支承一端滾支承形式，以樞接構材與設備梁連 接。中間鋼梁與樓版位於加溫爐蓋板下方，鋼柱與下方鋼梁以防火棉包覆置於 爐內，樓版上方放置載重塊以模擬樓版上作用力，施加載重計算如附錄一所示。 圖 5 防火實驗中心複合實驗爐 (資料來源：本研究整理)設備梁 樞接構件 試體 高溫爐 施力鋼架 防火棉 載重塊 A A 爐蓋版 載重塊 樓版 防火棉 剖面 A-A 圖 6 實驗設置示意圖 第二節 試驗規劃與試驗步驟 本研究火害實驗依據 CNS12514-1 相關規定進行，試驗步驟如下： 試驗開始前準備事項 1. 室內溫度須介於 10-40℃範圍內，且爐內溫度須小於 50℃。 2. 試體載重至少須在試驗開時前 15 分鐘加載至試體，並保持加載不變質至變 形不再增加。 3. 試驗開始前 5 分鐘內，所有熱電偶之初始值須持續記錄並檢查一致性，試 體之變形量及其他狀態亦須記錄。 耐火試驗過程 1. 試驗開始之際，試體之初始平均溫度和非加熱面溫度須與初始室內溫度相 差 5℃範圍內。 2. 高溫實驗爐依照 CNS 12514-1 溫升曲線加熱，並透過所埋設的熱偶計監測 柱試體的溫度，以瞭解柱試體內外之溫差。 3. 在試驗過程中保持加載不變，且當試體發生進一步變形時，加載系統應有 及時反應之能力，以保持穩定之加載值。 4. 爐內溫度與試體溫度之熱電偶測點，應每隔不超過 1 分鐘量測一次。 5. 試體在整個試驗中之變形須每隔 1 分鐘量測一次，變形速率依上述量測值
11 加以計算，本研究採每分鐘量測 6 次。對於水平承重試體，應量測預期發 生最大變形量為至之撓曲度及撓曲速率。 6. 試驗結束後，須觀察試體之變形模式並詳實記錄之。 試驗終止條件 1. 試體達到性能基準，或試驗時間已達預定時間。 2. 因人員安全或設備可能遭受破壞之因素。 3. 水平承重構造性能基準，最大撓曲度：D = L2 /400d (mm)，最大撓曲速率： dD/dt = L2/9000d (mm/min)，其中 L 為試體淨跨度，d 為斷面受壓最外緣至 受拉最外緣之距離。本研究試體長度為 4000 mm，依上述之性能標準，試 體最大撓曲度為 98 (mm)，最大撓曲速率為 4.34 (mm/min)。 第三節 實尺寸鋼構實驗屋火害實驗 彎矩連接式鋼梁真實火害實驗配合實尺寸鋼構實驗屋實驗於 11 月 16 日進 行。火害實驗中各階段燃燒狀況及變形情形如圖 22-圖 28 所示，依照燃燒狀況 可知，火勢由鋼構屋中央向外擴散，約 11 分鐘時火焰觸及西側及北側大梁，此 時西側及北側大梁皆只有半邊接觸火焰，15 分鐘兩側大梁才全被火勢包圍，21 分鐘後火勢又退回中央。
13
第四章 結論與建議
第一節 結論 真實火害與標準試驗升溫曲線不同，影響結構破壞模式，鋼構屋實驗因開 口較大，雖然溫度較試驗爐高，但因歷時較短，對於大梁的破壞有限。本研究 結論如下： 1. 梁下翼板挫屈和載重、邊界束制條件、受火歷時、及火場溫度有關，當梁 受到溫度影響材料性質下降時，受火歷時就格外重要，瞬間高溫但時間短 不一定會造成下翼板、或腹板之挫屈。 2. 影響大梁側向扭轉挫屈因素有許多，如梁兩側溫差、梁升溫膨脹時受到邊 界束制產生軸壓力、小梁雖有側向支撐之作用，但是在受熱升溫及降溫時 期，因膨脹及收縮，對大梁產生拉力及推力作用、另外加勁板亦有穩定梁 之作用等，皆為影響側向扭轉挫屈之重要因素。第二節 建議事項 以定量方式進行彎矩連接式鋼梁標準試驗研究：中長期建議 主辦機關：內政部建築研究所 協辦機關：中華民國鋼結構協會 本研究觀察到火害中彎矩連接式鋼梁發生不穩定行為，如接頭下翼板挫屈 及側向扭轉挫屈，在升溫及降溫階段之變化，也瞭解鋼梁受到載重、邊界束制 條件、火場溫度及受火歷時等因素多方牽制，其變形行為是非常複雜的。不過 這些觀察到的現象仍是難以用定量的方式以儀器量測到相關數據，提供建築結 構設計人員參考，建議未來進行鋼梁標準試驗時，除多設位移計外，高溫爐內 可採用高溫應變計量測，以得到鋼梁在升溫及降溫階段之重要變形。
