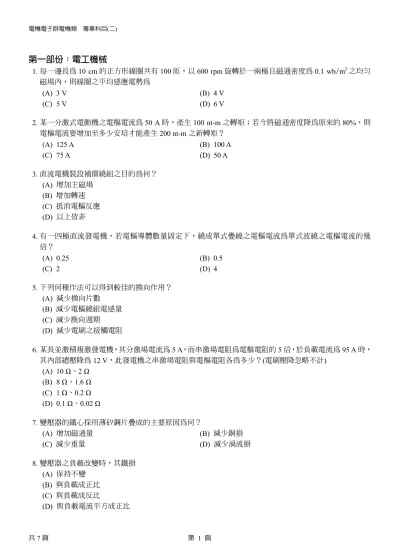

(1)電機電子群電機類. 專業科目(二). 第一部份：電工機械 1. 每一邊長為 10 cm 的正方形線圈共有 100 匝，以 600 rpm 旋轉於一兩極且磁通密度為 0.1 wb/m2 之均勻磁場內，則線圈之平均感應電勢為 (A) 3 V (C) 5 V. (B) 4 V (D) 6 V. 2. 某一分激式電動機之電樞電流為 50 A 時，產生 100 nt-m 之轉矩；若今將磁通密度降為原來的 80%，則電樞電流要增加至多少安培才能產生 200 nt-m 之新轉矩？ (A) 125 A (C) 75 A. (B) 100 A (D) 50 A. 3. 直流電機裝設補償繞組之目的為何？ (A) 增加主磁場 (B) 增加轉速 (C) 抵消電樞反應 (D) 以上皆非 4. 有一四極直流發電機，若電樞導體數量固定下，繞成單式疊繞之電樞電流為單式波繞之電樞電流的幾倍？ (A) 0.25 (C) 2. (B) 0.5 (D) 4. 5. 下列何種作法可以得到較佳的換向作用？ (A) 減少換向片數 (B) 減少電樞繞組電感量 (C) 減少換向週期 (D) 減少電刷之接觸電阻 6. 某長並激積複激發電機，其分激場電流為 5 A，而串激場電阻為電樞電阻的 5 倍，於負載電流為 95 A 時，其內部總壓降為 12 V，此發電機之串激場電阻與電樞電阻各為多少？(電刷壓降忽略不計) (A) 10 Ω、2 Ω (B) 8 Ω、1.6 Ω (C) 1 Ω、0.2 Ω (D) 0.1 Ω、0.02 Ω 7. 變壓器的鐵心採用薄矽鋼片疊成的主要原因為何？ (A) 增加磁通量 (B) 減少銅損 (C) 減少重量 (D) 減少渦流損 8. 變壓器之負載改變時，其鐵損 (A) 保持不變 (B) 與負載成正比 (C) 與負載成反比 (D) 與負載電流平方成正比. 共7頁. 第 1 頁.

(2) 電機電子群電機類. 專業科目(二). 9. 某變壓器一次側線圈繞組電阻值為 1 Ω，二次側線圈繞組電阻值為 0.01 Ω，若匝數比為 10，則換算成二次側等效電路之線圈繞組等值電阻為多少？ (A) 1.01 Ω (C) 0.02 Ω. (B) 0.11 Ω (D) 0.011 Ω. 10. 某三相 50 kVA 變壓器，其電阻標么值為 0.075 Pu，電抗標么值為 0.1 Pu，則以 200 kVA 為基準時，阻抗標么值為多少？ (A) 0.5 Pu (C) 0.03125 Pu. (B) 0.125 Pu (D) 0.025 Pu. 11. 某一 10 kVA 之變壓器，其鐵損為 100 W，滿載時的銅損為 240 W，若該變壓器整天接於電源，且一天中有 8 小時為全負載，其餘皆在無載狀態，假設功率因數為 1，則該變壓器之全日效率約為 (A) 0.929 (B) 0.939 (C) 0.949 (D) 0.959 12. 一普通變壓器，1200/400 V，100kVA，若欲將此變壓器改接成變壓比為 1600/1200 V 之自耦變壓器，則變壓器容量可提高為 (A) 100 kVA (C) 400kVA 13. 三相感應電動機在正常運轉時之轉差率 S 為 (A) S > 1 (C) S = 0. (B) 200 kVA (D) 600 kVA. (B) S < 1 (D) S < 0. 14. 六極、60 Hz 之三相感應電動機，其轉子速度為 1000 rpm，則轉子導體內感應電動勢的頻率為多少 Hz？ (A) 12 Hz (B) 10 Hz (C) 8 Hz (D) 6 Hz 15. 鼠籠式感應電動機轉部採取斜口槽，其目的為何？ (A) 提高容量 (B) 絕緣容易 (C) 節省成本 (D) 減少運轉噪音 16. 三相感應電動機之轉矩 T 與外加電壓 V 之關係為何？ (A) T ∝ V 2 (B) T ∝ V 1 2 1 (D) T ∝ (C) T ∝ ( ) V V 17. 電動機起動時，下列何者為最佳的起動特性？ (A) 大起動電流、大起動轉矩 (B) 大起動電流、小起動轉矩 (C) 小起動電流、大起動轉矩 (D) 小起動電流、小起動轉矩. 第 2 頁. 共7頁.

(3) 電機電子群電機類. 專業科目(二). 18. 下列何種單相感應電動機之起動和運轉特性最佳？ (A) 分相式 (B) 電容起動式 (D) 雙值電容式 (C) 永久電容式. 第二部份：電子學實習 19. 有關半導體特性之敘述，下列何者錯誤？ (A) 摻入受體雜質的半導體稱為 P 型半導體 (B) 摻入施體雜質的半導體稱為 N 型半導體 (C) 在 P 型半導體中，多數載子為電洞 (D) 在 N 型半導體中，少數載子為電子 20. 如圖(一)所示電路，假設二極體具有理想特性，則輸出電壓 Vo 為多少？ (A) (B) (C) (D). 4V 6V 10 V 12 V. 圖(一). 21. 如圖(二)所示電路，假設 Vi = 12 V ， VZ = 6 V ， I L 之變化由 0 到 I max ，若 I D 之變化由 1 mA~6 mA，則 R S 為多少歐姆？ (A) (B) (C) (D). 1 kΩ 2 kΩ 3 kΩ 4 kΩ. 圖(二). 22. 如圖(三)所示電路， Vi 為 60 Hz 正弦波信號，其有效值為 110 V，若二極體為理想，且 R = 1 kΩ ， C = 1000μF ，下列敘述何者錯誤？. (A) 輸出為一含漣波成份的直流電壓 (B) Vr ( m ) = 1.28 V (C) 輸出最大值為 110 3. 圖(三). (D) 增加電容值可改善濾波效果 23. 如圖(四)所示電路，若輸入電壓 Vi = 10 sin(377 t )V ，則穩態輸出電壓 Vo 為多少？ (A) 5 + 10 sin(377 t ) V (B) 5 + 5 sin(377 t )V (C) 10 + 5 sin(377 t ) V (D) 10 + 10 sin(377 t )V 24. 有關雙極性接面電晶體(BJT)的敘述，下列何者錯誤？ (A) 電晶體可做放大器使用 (B) 電晶體在主動區時，BE 接面逆偏，CB 接面順偏 (C) 電晶體在飽和區時，BE 接面順偏，CB 接面順偏 (D) 電晶體當開關使用時，是工作在截止區與飽和區. 共7頁. 第 3 頁. 圖(四).

(4) 電機電子群電機類. 專業科目(二). 25. 如圖(五)所示電路，電晶體的 β = 100 、 VEB = 0.7 V ，則 IC 約為多少？ (A) − 1.3 mA (B) 1.3mA (C) − 5 mA (D) 5 mA. 圖(五). 26. 如圖(六)所示電路，電晶體的 β = 100 、 VEB = 0.7 V ，則 VCE 約為多少？ (A) 5 V (B) − 5 V (C) 6 V (D) − 6 V 圖(六). 27. 如圖(七)所示電路，假設電晶體的集極輸出電阻 ro 忽略不計， β = 100 ， VBE = 0.7 V ，熱電壓(Thermal Voltage)為 25 mV，則 V 小信號分析電壓增益 A V = O 約為多少？ VS (A) (B) (C) (D). 0 1 5 101 圖(七). 28. 電晶體放大電路之低頻響應主要是由下列何種因素來決定？ (B) 極際電容 (A) 雜散電容 (C) 電晶體之 β (D) 耦合電容 29. 關於達靈頓(Darlington)放大器的敘述，下列何者錯誤？ (A) 電壓增益與輸出阻抗甚低 (B) 電流增益與輸入阻抗甚高 (C) 電壓增益與輸入阻抗甚高 (D) 屬於直接耦合電路 30. N 通道增強型 MOSFET，其臨限電壓(Threshold Voltage)為 VT ，若 VDS ≥ VGS − VT ，且 VGS > VT > 0 ，則此電晶體操作在何種區域？ (A) 歐姆區 (C) 截止區. (B) 定電流區 (D) 三極管區. 第 4 頁. 共7頁.

(5) 電機電子群電機類. 專業科目(二). 31. 如圖(八)所示電路，若 VT = 2 V 、 K = 0.5 mA/ V 2 ，則 I D 約為多少？ (A) (B) (C) (D). 0.5 mA 1 mA 1.5 mA 2 mA. 32. N-JFET 其 I DSS = 12 mA ， VP = −4 V ，則在 VGS = −2 V 時，該 FET 之互導 g m 為何？ (A) (B) (C) (D). 圖(八). 1 mS 2 mS 3 mS 4 mS. 33. 如圖(九)所示電路，OPA 假設為理想，若電流增益 A I = 則 R 值應該為多少歐姆？ 5 kΩ (A) 4 9 kΩ (B) 8 (C) 1 kΩ 3 kΩ (D) 4. iL = 9， ii. 圖(九). 34. 如圖(十)所示電路，假設運算放大器為理想元件，試求輸出電壓 Vo 之值為多少？ (A) (B) (C) (D). 13 V 9V 6V 5V. 第三部份：基本電學實習. 圖(十). 35. 如圖(十一)所示電路，求 R AB = ？ 60 (A) Ω 11 50 Ω (B) 11 40 Ω (C) 11 30 (D) Ω 11 圖(十一) 共7頁. 第 5 頁.
