帷幕牆風雨試驗檢測發展策略之研究
90
0
0
全文
(2) 帷幕牆風雨試驗檢測發展策略之研究.
(3) 096301070000G2027. 帷幕牆風雨試驗 檢測發展策略之研究. 研究主持人 ： 蔡宜中. 內 政 部 建 築 研 究 所 自 行 研 究 報告 中 華 民 國 96 年 12 月.
(4) 帷幕牆風雨試驗檢測發展策略之研究.
(5) MINISTRY OF THE INTERIOR RESEARCH PROJECT REPORT. Research on the Promotion Policy of the Mock-up Test. BY TSAI YI-CHUNG Dec , 2007.
(6) 帷幕牆風雨試驗檢測發展策略之研究.
(7) 目次. 目次 表次........................................................................................................................Ⅲ 圖次 .....................................................................................................................Ⅴ 摘要........................................................................................................................Ⅶ 第一章 緒論 ........................................................................................................ 1 第一節 研究緣起與背景 .......................................................... 1 第二節 研究目的 .......................................................................... 2 第三節 研究內容與方法 .......................................................... 2 第四節 研究流程 .......................................................................... 3 第二章 國外帷幕牆風雨試驗現況........................................................... 5 第一節 國內業者去國外進行帷幕牆風雨試驗概述 ..... 5 第二節 新加坡帷幕牆風雨試驗現況.................................... 6 第三節 美國帷幕牆風雨試驗現況......................................... 9 第四節 日本帷幕牆風雨試驗現況.......................................10 第五節 中國大陸帷幕牆風雨試驗現況 ............................11 第六節 小結 ....................................................................................13 第三章 國內帷幕牆風雨試驗現況.........................................................15 第一節 國內可進行帷幕牆風雨試驗之實驗室 .............15 第二節 漢宗股份有限公司風雨實驗室 ............................15 第三節 內政部建築研究所風雨實驗室 ............................18 第四節 小結 ....................................................................................25 第四章 國內帷幕牆風雨試驗檢測發展檢討分析 ..........................27 第一節 帷幕牆風雨試驗廠商與專家學者訪談紀錄 ...27 第二節 廠商與專家學者訪談紀錄檢討分析 ..................40 第三節 本所帷幕牆風雨試驗檢測發展檢討分析 ........43 第四節 檢測發展策略規劃方向............................................45 第五節 小結 ....................................................................................46 第五章 帷幕牆風雨試驗檢測發展實施策略及方法 .....................49. I.
(8) 帷幕牆風雨試驗檢測發展策略之研究. 第一節 政策法令面實施策略.................................................50 第二節 產業技術面實施策略.................................................51 第三節 學術研究面實施策略.................................................52 第四節 宣導推廣面實施策略.................................................53 第五節 實施策略之方法 ...........................................................54 第六節 小結 ....................................................................................55 第六章 結論與建議 .......................................................................................57 第一節 結論 ....................................................................................57 第二節 建議 ....................................................................................60 附錄一 期末審查會議評審意見執行現況..........................................63 參考書目 ...........................................................................................................67. II.
(9) 表次. 表次 表 3-3-1 本所風雨實驗室依據 CNS 規範可進行之風雨試驗 ..............18. 表 4-1-1 帷幕牆風雨試驗廠商與專家學者訪談紀錄............................27 表 4-2-1 廠商與專家學者訪談紀錄檢討分析 ..........................................40 表 4-3-1 本所風雨實驗室進行帷幕牆風雨試驗之問題點 ..................44 表 5-1 風雨試驗檢測發展推廣方向 ............................................................49 表 5-1-1 政策法令面實施策略 ......................................................................51 表 5-2-1 產業技術面實施策略 ......................................................................52 表 5-3-1 學術研究面實施策略 ......................................................................53 表 5-4-1 宣導推廣面實施策略 ......................................................................54. III.
(10) 帷幕牆風雨試驗檢測發展策略之研究. IV.
(11) 圖次. 圖次 圖 1-4-1 研究流程圖 ......................................................................................... 3 圖 2-2-1 Winwall 鼓風機組 .............................................................................. 8 圖 2-2-2 Winwall 測試艙 ................................................................................... 8 圖 2-2-3 Winwall 位移計 ................................................................................... 8 圖 2-2-4 Winwall 儀控系統 .............................................................................. 8 圖 2-3-1 ATI 動態水密試驗 ...........................................................................10 圖 2-3-2 ATI 儀控系統 .....................................................................................10 圖 2-5-1 兆閔測試艙 .......................................................................................13 圖 2-5-2 兆閔試體安裝完成 ........................................................................13 圖 2-5-3 兆閔儀控系統 ..................................................................................13 圖 2-5-4 兆閔噴水系統 ..................................................................................13 圖 3-2-1 漢宗風雨試驗場 .............................................................................15 圖 3-2-2 漢宗造風設備 ..................................................................................15 圖 3-2-3 漢宗測試艙 .......................................................................................16 圖 3-2-4 漢宗噴水架 .......................................................................................16 圖 3-2-5 測試艙內部 .......................................................................................16 圖 3-2-6 儀控室控制鈕 ..................................................................................16 圖 3-3-1 帷幕牆風雨試驗試艙 ...................................................................20 圖 3-3-2 門窗風雨試驗試艙 ........................................................................20 圖 3-3-3 儀控室 .................................................................................................20 圖 3-3-4 LabVIEW 軟體設計中控 ...............................................................20 圖 3-3-5 鼓風機組 ............................................................................................21 圖 3-3-6 造風設備 ............................................................................................21 圖 3-3-7 噴水系統 ............................................................................................22 圖 3-3-8 位移計 .................................................................................................22. V.
(12) 帷幕牆風雨試驗檢測發展策略之研究. 圖 3-3-9 層間變位設備 ..................................................................................22 圖 3-3-10 天車設備 ..........................................................................................22 圖 3-3-11 吊籠設備 ..........................................................................................23 圖 3-3-12 施工鷹架 ..........................................................................................23 圖 3-3-13 上下層間變位設備 ......................................................................25 圖 3-3-14 轉角測試 ..........................................................................................25. VI.
(13) 摘要. 摘. 要. 關鍵詞：帷幕牆、風雨試驗、檢測、發展策略 一、研究緣起 國內建築朝現代化、高層化發展為當今趨勢，因建材與營建工法日新月 異，各類型預製帷幕牆工程應用於高層、超高層建築已經極為普遍。而國內 颱風頻仍，如何做好建築物帷幕牆風雨試驗，以保障其安裝後之可靠性、安 全性至為重要。 早期帷幕牆風雨試驗，我國雖訂有 CNS 國家標準，但因過去相關實驗設 施不足，大部分業者為求審慎，只好送往國外之專責實驗室進行檢測。其需 負擔眾多人員出國費用與大型構件運輸經費，耗時費事成本高昂；最重要的 是測試歷程結果無法增長國內帷幕牆工程技術發展，且其實驗室人才無法長 期培訓，經驗不能傳承累積。 而目前國內已有兩個場所可完整執行 CNS 帷幕牆風雨試驗規範，一為民 營帷幕牆公司附設之實驗室，另一則為本所風雨實驗室。本所風雨實驗室於 2006 年正式對外接受委託測試，並於 2007 年 1 月 25 日獲得財團法人全國認 證基金會（TAF）認證通過，為使帷幕牆風雨試驗檢測及其技術發展根留國內， 本所風雨實驗室責無旁貸。 二、研究方法及過程 推動國內帷幕牆風雨試驗檢測發展，必須透過政策的支持、業界的配合 及增進全民的認知和參與，營造有利且優質的經營環境。本研究爲能規劃優 質之帷幕牆風雨試驗檢測發展策略，特與數十位相關之廠商與專家學者做訪 談研究、檢討分析並綜合彙整，期盼能以其實際之風雨試驗經歷，提出具體 有效的檢測發展策略建議。 三、重要發現 本研究主要從國內帷幕牆風雨試驗檢測發展之問題點延伸至推廣策略，. VII.
(14) 帷幕牆風雨試驗檢測發展策略之研究. 探求出「政策法令」、「產業技術」、「學術研究」及「宣導推廣」等四大 重要方向，數十項帷幕牆風雨試驗檢測發展之關鍵性策略。 在「政策法令」策略方面，預期訂定帷幕牆風雨試驗推動方針，分短、 中、長期確實執行之；並可使公有建築物率先實施帷幕牆風雨試驗。在「產 業技術」策略方面，實驗室除了獲得 TAF（財團法人全國認證基金會）認證通 過外仍需要精益求精，不斷的自我提升，才可增進帷幕牆風雨試驗檢測技術， 提供國內產業界帷幕牆風雨試驗檢測良好的空間，無須頻頻送往國外檢測。 在「學術研究」策略方面，目前我們已有公立之國家級實驗室，如能妥善運 用，與相關單位合作研究，將有良好的裨益；並可增進產官學研推廣及技術 增進，提供業界對帷幕牆作開發、檢測之應用，提升實驗研究品質。在「宣 導推廣」策略方面，可由建築主管機關加強對帷幕牆風雨試驗之宣導，輔 導民間業界實施帷幕牆風雨試驗，以強化營建業者、政府官方、社會大眾等 實施帷幕牆風雨試驗觀念。 四、主要建議事項 立即可行建議： （一） 提升本所風雨實驗室國際能見度：為讓帷幕牆風雨試驗檢測與技術發 展根留國內並更加提升，以培訓專業人才，本所風雨實驗室責無旁 貸。也願本實驗室所提供相關之實驗研究、檢測試驗服務，能協助業 界增進帷幕牆之技術與產質，確保其性能品質。除讓帷幕牆實驗檢測 技術發展傳承於國內，並須在國際建立良好的口碑。 （二） 加強本所風雨實驗室網站建置：建築工程因新材料與新工法提升而不 斷更新，建築物工程規模日趨複雜、高聳，實驗室網站對帷幕牆風雨 試驗檢測發展策略，可有宣導與學術交流功能。當政府法令規範修改 時，亦可隨時提供業界最新法令規範及現今新工法、新材料資訊等， 以滿足建築知識工作者與廠商業主之需求。 （三） 當本所風雨實驗室開始建立知名度時，可對專家學者、廠商業主與所 有建築知識工作者發出邀請，運用本實驗室作平台舉辦相關活動（動 態或靜態）或做推廣試驗成果說明會等，提供專業帷幕牆技術知識之. VIII.
(15) 摘要. 交流分享。 （四） 本所風雨實驗室為一研究單位，本實驗室之優勢為有公信力，可對相 關帷幕牆系統做深入研究；劣勢為因只有一個測試艙，要做商業化競 爭較為困難，建議還是應該朝研究方向發展 中長期建議： （一） 對於帷幕牆風雨試驗檢測發展策略，須擬定中長期發展計畫，並追蹤 其發展策略成效，訂定滾動式檢討修正機制。為減少推動執行帷幕牆 風雨試驗檢測發展策略時，會產生立即之排斥與阻力，初期建議採取 獎勵方案，以各式利因引導產業走向帷幕牆風雨試驗檢測；當一般大 眾皆有共識後，再強制施行之。 （二） 為了能達到帷幕牆風雨試驗檢測發展實質成果，建議能撥予經費給相 關機構獎勵輔助，並檢視其成效。 （三） 雖然國內目前兩家可完整執行帷幕牆風雨試驗規範的實驗室，都經過 TAF（財團法人全國認證基金會）認證通過；仍須彼此有良性競爭、 不斷精益求精，除可提供國內產業界帷幕牆風雨試驗檢測良好的環 境，甚至還可能有為全世界做檢測服務的機會。. IX.
(16) 帷幕牆風雨試驗檢測發展策略之研究. ABSTRACT Keyword: building curtain walls, mock-up test, measuring, development tactics. 1. Forward Currently, the building trends toward the modernization and high buildings in Taiwan. Following building materials and construction worker laws change, all kinds of prefabricate building curtain walls are used on the high building and skyscrapers extremely popular. It is frequent to have typhoons in Taiwan, so how to do a good job on tests of building curtain walls and to ensure dependability and security after installing is necessary. Although there were CNS national standard tests of building curtain walls in Taiwan, it was lack of experimental facilities. Therefore the most of industries had measured by foreign specialized laboratory. It spent not only abroad expenses for numerous staffs but also the delivery for the large machines. It wasted it a lot of money and time. However it was still unable to increase the technical development on tests of building curtain walls in Taiwan. The talents of local laboratories are difficult to be trained completely, so the experience can’t be accumulated. Nowadays, two places already can carry out the experimental norm for building curtain walls of CNS in Taiwan. The one is the laboratory of Private Curtain Wall Company and the other is our mock-up test laboratory. We have accepted public commissions since 2006. We passed Taiwan Accreditation Foundation (TAF) authentication on January 25, 2007. There is no doubt that our mock-up laboratory has the responsibility on keeping and developing tests of building curtain wall.. 2. Investigation Method and Procedures. X.
(17) 摘要. It must be through the political support, the cooperation with other industries and the improvement cognition and participation for the whole people to prompt tests of building curtain walls to achieve the advantageous and quality management environment. Our researches can plan to measure the development tactics in high-quality test of building curtain walls and we interview with the related manufacturers and experts to do the analysis and discussion. Through this research, we expect that it could provide some effective strategies.. 3. Major Findings This research designs on saving the problem of measuring development for the domestic tests of building curtain walls to popularizing the tactics and explores the four important targets including “policy decree”, “industry technology”, “academic research” and “guidance promotion”.. These are the dozens key tactics. in developing tests of building curtain wall. In the tactics of “policy decree”, it is expected that impetus policy is truly performed including three parts, short, middle and long-term in tests of building curtain walls; the publicly-owned building can be took the lead in implementing the building curtain wall tests. In the tactics of “industry's technology”, although the laboratory passes TAF (Taiwan Accreditation Foundation) authentication but needs to keep improving and the constant one improves oneself. Then it can promote the experimental technology of building curtain wall tests and offer good place for domestic industrial field to measure building curtain wall tests without sending to abroad frequently. In the tactics of “the academic research”, we have already had public national-level laboratories at present and there will be a good benefit if we perform properly and collaborate with related organizations; therefore, it can promote the popularization and technology and offer the industry to make the application for development and measure tests of the building curtain walls. Then it may improve the experimental study quality. In the tactics of. XI.
(18) 帷幕牆風雨試驗檢測發展策略之研究. “guidance promotion “, the one that can be strengthened the guidance in tests of the building curtain walls by the competent authority of the building and strengthen ideally the experimental tests of the building curtain walls in building, government's official and the people by counseling. the folk industry in. implementing tests of building curtain walls.. 4. Suggestions Short-Term Suggestions: (1) Improve the international visibility in this mock-up laboratory: Our mock-up laboratory efforts in keeping tests of building curtain walls and technical development in Taiwan. It can help the industry to promote the technology in measuring building curtain walls and produce the quality by offering relevant experimental research and measuring test serve and guarantee its performance quality. Tests of building curtain walls in the technical development not only pass on in Taiwan but also necessarily set up good public praise in world. (2) Strengthen website's construction in this mock-up laboratory: The architectural engineering unceasingly renews because new materials and new labor laws improve. The laboratory website has the declaration and the academic exchange function in the development tactics according to more complicating and towering building. It can offer immediately norm of the latest decree, new labor laws and new material information for industry when the norm of the government decree is revised. It can satisfy demand of the construction knowledge of workers and the merchant owner. (3) The experts, merchant owner and all of the construction knowledge of workers can be invited when this mock-up laboratory is well-known, and use this laboratory to function as the platform and hold relevant activities It can exchange the professional knowledge about tests of building curtain walls by holding relevant events (the dynamic or static behavior) or prompting experimental. XII.
(19) 摘要. achievement explanation in this laboratory.. Medium and Long-Term Suggestions: (1) As to the development tactics in tests of building curtain walls, we must draft the medium and long-term development plan and follow the trail of its development tactics effect and stipulate the rolling type and make a self-criticism and revise the mechanism. We must adopt the scheme of rewarding for leading the industry to move toward tests of building curtain walls in order to reduce what produced repelling and obstruction immediately when the development tactics of building curtain walls are carried out; It is implemented by force after general masses all have a common understanding. (2) We suggest that the relevant organizations are sided aside to the funds and rewarding in order to achieve the examination development essence achievement and inspect its result. (3) Although the two standard laboratories, passing TAF (Taiwan Accreditation Foundation) authentication, can carry out tests of building curtain walls at present in Taiwan; we not only offer the good environment for tests of building curtain walls in Taiwan’s industry but also have a chance to make measuring to serve for the whole world by having benign competition and improving constantly each other.. XIII.
(20)
(21) 第一章 緒論. 第一章 第一節. 緒. 論. 研究緣起與背景. 國內建築朝現代化、高層化發展為當今趨勢，因建材與營建工法 日 新 月 異，各 類 型 預 製 帷 幕 牆 工 程 應 用 於 高 層、超 高 層 建 築 已 經 極 為 普遍。 而 國 內 颱 風 頻 仍，每 年 或 多 或 少 造 成 之 風 雨 災 害 甚 難 估 計。因 此 如 何 做 好 建 築 物 帷 幕 牆 風 雨 試 驗，以 保 障 其 安 裝 後 之 可 靠 性、安 全性 至為重要。 帷 幕 牆 風 雨 試 驗 之 發 展，國 外 如 美 國、日 本、新 加 坡 等 建 築 業 者 起 步 較 早，其 檢 測 試 驗 標 準、試 驗 經 驗 與 歷 程 也 相 當 豐 富，相 關 試驗 設 備 較 為 齊 全 。 帷 幕 牆 之 風 雨 試 驗 測 試 ， 我 國 雖 訂 有 CNS 國 家 標 準 ， 然 因 過 去 相 關 實 驗 設 施 不 足，不 能 為 業 界 重 視 並 爲 其 執 行 服 務。因此 大 部 分 業 者 為 求 審 慎，只 好 送 往 國 外 之 專 責 實 驗 室 進 行 檢 測，造 成 業 界 多 所 不 便。且 其 需 負 擔 眾 多 人 員 出 國 費 用 與 大 型 構 件 運 輸 時 程 與經 費，不 但 耗 時 費 事 且 測 試 成 本 非 常 高 昂。最 重 要 的 是 測 試 歷 程 結 果無 法 增 長 國 內 帷 幕 牆 工 程 技 術 發 展，且 其 實 驗 室 人 才 無 法 長 期 培 訓，經 驗不能傳承累積。 目 前 國 內 有 兩 個 場 所 可 完 整 執 行 CNS 風 雨 試 驗 規 範 ， 一 為 漢 宗 公 司 位 於 台 中 縣 神 岡 鄉 之 風 雨 實 驗 場（ 為 戶 外 場 ），另 一 則 為 本 所 風 雨 實 驗 室 （ 為 室 內 場 ） 。 本 所 風 雨 實 驗 室 於 2006 年 正 式 對 外 接 受 帷幕 牆 風 雨 試 驗 委 託 測 試，並 於 2007 年 1 月 25 日 獲 得 財 團 法 人 全 國 認 證 基 金 會 （ TAF） 認 證 通 過 。 為 使 帷 幕 牆 風 雨 試 驗 檢 測 及 其 技 術 發 展 根 留國內，本所風雨實驗室責無旁貸。. 第二節 研究目的 預 製 帷 幕 牆 係 以 簡 單 的 框 架、金 屬 板、玻 璃、隔 音 隔 熱 材 及 耐 燃. 1.
(22) 帷幕牆風雨試驗檢測發展策略之研究. 防 火 板 等 於 工 廠 預 製 後，再 運 至 工 地 安 裝 完 成。各 單 元 間 的 組 合 會 有 許 多 接 縫，因 此，單 元 接 合 是 否 牢 固，於 結 構 體 上 錨 定 是 否 牢 靠，皆 攸 關 整 體 安 全 性 能。且 外 牆 需 承 受 強 大 的 風 壓，可 能 造 成 帷 幕 牆 及 其 門 窗 損 害，更 因 風 雨 入 侵 而 損 及 室 內 空 間。強 震 也 可 能 造 成 帷 幕 牆扭 曲 變 形 使 其 無 法 發 揮 原 有 使 用 機 能。此 外，由 於 預 製 帷 幕 牆 一 般 較單 薄，若 未 妥 善 安 裝，水 密 性 不 足 時 會 滲 漏 水，氣 密 性 不 足 會 增 加 空 調、 噪 音 負 荷，降 低 室 內 居 住 環 境 品 質，結 構 強 度 不 足 也 會 影 響 居 室 安 全。 且 一 般 會 用 到 帷 幕 牆 施 工 之 單 元 數 量 均 相 當 龐 大，其 構 件 與 構 法 從設計、製造及安裝與施工等各階段均須密切管控。 由於帷幕牆之風雨試驗對其安裝後之安全性、可靠性非常重要， 故 本 研 究 目 的 主 要 爲 喚 起 帷 幕 牆 工 程 投 資 業 界、開 發 廠 商、建 築 物居 住、使 用 者，乃 至 於 法 制 作 業 之 政 府 相 關 單 位，一 起 重 視 帷 幕 牆 風雨 試 驗 檢 測 之 重 要 性。並 就 此 議 題 做 多 元、廣 泛 且 深 度 性 之 研 討，依據 研討結論擬具實際可行之發展策略，供本所與相關大眾參酌運用。. 第三節 研究內容與方法 推 動 國 內 帷 幕 牆 風 雨 試 驗 檢 測 發 展，必 須 透 過 政 策 的 支 持、業 界 的 配 合 及 增 進 全 民 的 認 知 和 參 與，營 造 有 利 且 優 質 的 經 營 環 境。故本 計畫擬訪談相關廠商、專家學者，深入探討之研究內容如下： 1. 了 解 現 今 國 內 帷 幕 牆 風 雨 試 驗 檢 測 之 需 求 現 況 、 其 發 展 之 問 題 點，分析廠商送往國外檢測與在國內檢測之利弊。 2. 就 本 實 驗 室 帷 幕 牆 風 雨 試 驗 設 施 方 面，以 不 諱 疾 忌 醫 的 態 度，就 過 去 所 作 檢 測 案 發 現 之 問 題 點 作 檢 討，在 考 量 成 本 情 況 下，研 擬 對 策。並 檢 視 本 實 驗 室 各 個 部 分（ 例 如：管 理、檢 測 技 術、客 戶 服 務、廣 宣 與 教 育 推 廣 等 ），針 對 極 需 改 進 之 處，進 行 檢 討 修 正， 藉以建立本所檢測確實為國家級實驗室之口碑，爲民服務。 3. 就 政 府 官 方 、 產 業 界 、 學 術 研 究 及 全 體 國 人 （ 包 含 民 眾 、 媒 體） 等方面，分析研擬帷幕牆風雨試驗檢測發展策略。. 2.
(23) 第一章 緒論. 第四節 研究流程 本 研 究 除 經 由 對 國 內 外 帷 幕 牆 風 雨 試 驗 檢 測 發 展 了 解 外，並 配 合 訪 談 相 關 廠 商、建 築 師、專 家 學 者 等，瞭 解 國 內 帷 幕 牆 風 雨 試 驗 檢測 生 態。且 經 由 檢 視 本 實 驗 室 各 項 措 施，找 出 關 鍵 性 之 問 題 點，研 擬 相 關 解 決 對 策。期 望 藉 著 增 強 內 部 管 控，提 昇 實 驗 研 究 品 質 及 效 能，達 成 本 實 驗 室 帷 幕 牆 風 雨 試 驗 推 廣 之 裨 益，增 進 本 實 驗 室 風 雨 試 驗 檢測 能量，以服務大眾。 經由分析結果，研擬出帷幕牆風雨試驗檢測發展關鍵性之問題 點，研 擬 相 關 解 決 對 策，且 擬 定 分 年 實 施 進 度。期 望 透 過 系 列 深 入之 帷 幕 牆 風 雨 試 驗 檢 測 發 展 策 略 研 擬，加 強 全 民、廠 商 及 相 關 政 府 機 關 對 帷 幕 牆 風 雨 試 驗 之 體 認，使 其 更 了 解 該 試 驗 之 重 要 性，讓 此 推 廣作 業能深植國內。. 風雨試驗資料蒐集 本所風雨試驗設備系統了解. 國內風雨試驗. 國外風雨試驗檢. 檢測發展了解. 測發展了解. 國內做法探討. 國外做法探討. 專家學者廠商訪談 研擬檢測發展策略. 結論與建議. 圖 1-4-1 研 究 流 程 圖. 3.
(24) 帷幕牆風雨試驗檢測發展策略之研究. 4.
(25) 第二章 國外帷幕牆風雨試驗現況. 第二章 國外帷幕牆風雨試驗現況 第一節 國內業者去國外進行帷幕牆風雨試驗概述 世 界 各 國 在 朝 向 現 代 化 建 築 之 際，可 看 到 高 層 建 築 大 量 採 用 輕 量 化 帷 幕 牆。因 預 製 帷 幕 牆 可 以 在 工 廠 加 工 製 造，對 高 層 建 築 來 說，工 期 短 且 時 效 佳，又 可 減 少 結 構 體 的 沉 重 負 擔，當 然 成 為 高 層 建 築 技術 的 必 然 趨 勢。尤 其 當 經 濟 急 速 成 長 時，業 者 為 加 速 施 工 進 度，強 調現 代 化 特 色，標 榜 自 動 化 與 工 業 化 產 物 的 預 製 帷 幕 外 牆，當 然 成 為 設計 之 主 流。如 今，舉 凡 辦 公 大 樓、供 公 眾 使 用 或 公 有 建 築 物、工 業 廠辦 等 ， 各 式 帷 幕 外 牆 之 應 用 相 當 普 及 。 在 台 灣 ， 目 前 「 台 北 101 大 樓 」 為世界較高的建築物，但未來在世界各地也計畫或正興建更高建築 物，皆凸顯人類向高處發展的願望與夢想。而高層建築或超高層建 築，為了減輕其龐大建物自重，建材技術必須朝「輕量化、精密性、 安 全 性、耐 久 性、經 濟 性 」發 展，故 預 製 帷 幕 牆 業 已 成 為 高 層 建 築外 牆最主要之模式。 透過帷幕牆風雨試驗，有助於事先瞭解各個帷幕牆系統之特性。 因 每 棟 高 層 建 築 或 超 高 層 建 築，其 帷 幕 牆 的 使 用 量 均 相 當 龐 大，若沒 有 事 先 經 過 風 雨 試 驗 檢 測，冒 冒 然 將 帷 幕 牆 直 接 搭 建 上 去，倘 未 能妥 善 安 裝，輕 則 因 氣 密 性 水 密 性 較 差，滲 水 而 損 及 構 件 的 耐 久 性，重 則 因 結 構 性 較 差，損 及 其 安 全 性。且 氣 密 性 不 好 亦 會 增 加 空 調、噪 音負 荷，更會降低室內居住環境品質。特別是外牆會承受強大的風壓力， 或 是 風 吸 力 (負 風 壓 )，在 強 風 之 下 可 能 造 成 帷 幕 牆 的 損 害，導 致 風 雨 入侵而波及建築物室內設施使用機能。如地處地震帶招逢強烈地震， 造 成 帷 幕 牆 扭 曲 變 形 而 損 害 原 有 機 能。地 震、颱 風 頻 繁 地 區，如 果 帷 幕 牆 設 計 施 作 不 當，強 風、強 震 會 使 大 樓 產 生 層 間 變 位，擠 壓 帷 幕框 架 而 變 形，即 可 能 讓 玻 璃 破 裂。且 經 濟 高 速 發 展，建 物 外 牆 玻 璃 有大 型 化 的 趨 勢，主 要 目 的 為 講 究 氣 派 和 亮 麗 的 外 觀，但 稍 有 不 慎 亦 潛 藏 風 險。愈 大 的 玻 璃，面 對 強 風 所 承 受 之 風 壓 變 形 愈 大，且 樓 層 高 度愈 高，風壓也逐層加大，其安全性能是不可輕忽的。 5.
(26) 帷幕牆風雨試驗檢測發展策略之研究. 國 外 對 帷 幕 牆 訂 有 相 關 的 性 能 測 試 標 準，對 構 件 性 能 均 可 事 先 檢 測，以 為 製 作 與 安 裝 之 根 據。為 檢 測 帷 幕 牆 系 統 有 否 符 合 基 本 性 能要 求 ， 一 般 常 用 的 標 準 有 美 國 建 築 鋁 板 製 造 協 會 AAMA 及 材 料 試 驗 學 會 ASTM 或 日 本 JIS 標 準 等。而 我 國 標 檢 局 也 在 1997~98 年 間，參 考 美 國 AAMA 與 ASTM 及 日 本 JIS 標 準 等 相 關 規 範 ， 對 於 帷 幕 牆 氣 密 性 、 水 密 性、層 間 變 位 與 正 負 風 壓 結 構 性 能 等，訂 定 相 關 帷 幕 牆 風 雨 試 驗 之國 家 標 準 。 隨 著 近 年 AAMA 與 ASTM 相 關 規 範 修 訂 後 ， 標 檢 局 亦 於 2006 年頒布前述試驗之修訂本。 由 於 世 界 各 國 所 參 考 引 用 的 規 範 不 盡 相 同，致 使 各 國 的 風 雨 試 驗 設 備 會 有 差 異 性 ， 我 國 風 雨 試 驗 國 家 標 準 (CNS) 基 本 上 係 參 考 美 國 AMMA 及 ASTM 與 日 本 JIS 的 標 準 所 訂 定。如 氣 密 部 分 CNS 13971 A3366 相 當 於 ASTM E283；靜 態 水 密 部 分 CNS 13974 A3369 相 當 於 ASTM E331； 動 態 水 密 部 分 CNS 13973 A3368 相 當 於 AAMA 501.1； 正 負 風 壓 結 構 性 能 部 分 CNS 13972 A3367 相 當 於 ASTM E330； 層 間 變 位 性 能 部 分 CNS 14281 A3381 相 當 於 AAMA 501.4 等 。 因 為 我 們 的 規 範 與 美 國 較 類 似 ， 因 此 早 年 少 部 分 認 真 的 業 者，乃 不 遠 千 里 的 送 往 美 國 檢 測，眾 多 人 員 旅 途 勞 頓，且 大 型 構 件 運 輸 不 便，耗 時 費 力，測 試 成 本 花 費 相 當 高 昂。 後來新加坡之風雨實驗室及近年來台商位於中國大陸東筦萬江兆閔 實 驗 室 因 也 可 出 具 台 灣 認 可 的 CNS 風 雨 試 驗 報 告，便 成 了 國 內 業 者送 往 國 外 檢 測 另 外 兩 個 地 點。另 外 如 高 樓 林 立 的 香 港，或 者 鄰 近 的 日 本 及 中 國 大 陸 本 土，因 其 適 用 的 規 範 與 我 國 較 有 明 顯 差 異，故 鮮 少 業者 送往這些國家或地區進行風雨試驗。. 第二節 新加坡帷幕牆風雨試驗現況 新 加 坡 融 合 了 多 國 種 族 的 文 化 ， 因 其 國 民 就 包 含 有 百 分 之 70 的 華 裔 人 口、還 有 馬 來 裔、印 度 以 及 其 他 少 數 種 族 等，故 新 加 坡 也 因 此 擁 有 其 獨 特、多 元 化 的 內 涵 和 與 眾 不 同 的 風 貌。其 政 府 爲 求 種 族 共 存 共 榮 及 管 理 之 便，所 以 現 今 的 新 加 坡 是 採 行 半 獨 裁 的 現 代 民 主 方 式治 國。 在 國 際 間 由 於 其 政 治 立 場 超 然、社 會 秩 序 安 定 繁 榮，加 上 新 加 坡. 6.
(27) 第二章 國外帷幕牆風雨試驗現況. 政 府 非 常 用 心 經 營 其 觀 光 事 業，故 能 吸 引 大 量 遊 客 前 往 此 既 摩 登 又充 滿都會風情的蕞爾之國，享受許多人印象中美麗花園城市中的美食， 或採購來自鄰近東南亞國家物美價廉的各式商品。 新 加 坡 地 處 南 太 平 洋、印 度 洋，地 理 位 置 近 赤 道，處 於 東 南 亞 諸 國 之 間，目 前 新 加 坡 已 是 亞 洲 海 洋 貨 運 重 要 的 轉 運 樞 紐 之 ㄧ。全 世界 的買賣、國際性的交易每天在這島國上忙碌進行。 新 加 坡 國 家 總 面 積 682.3 平 方 公 里，雖 然 只 有 台 北 市 的 大 小，人 口 將 近 420 萬 人 ， 在 近 年 來 早 已 成 為 國 際 性 、 商 業 型 的 都 市 與 國 家 。 新 加 坡 不 容 忽 視 的 經 濟 競 爭 力，除 以 上 原 因 之 外，新 加 坡 政 府 懂 得 知 己 知 彼 的 經 營 之 道，因 此 新 加 坡 把 一 個 無 農 業、無 特 殊 礦 產 生產 的 島 國，建 立 成 為 觀 光、國 際 時 尚、美 食、旅 遊 的 聖 地。新 加 坡 政 府 確 實 是 個 非 常 了 解 做 生 意，擅 長 行 銷 的 政 府，其 在 國 際 化 認 證 方 面的 推廣成效，也值得我們學習。 新 加 坡 認 證 委 員 會 SAC(Singapore Accreditation Council)是 成 立 於 1996 年 的 國 家 權 威 認 證 合 格 評 定 機 構 ， 其 主 要 職 責 是 審 定 合格 評 定 服 務，如 檢 測、校 準、檢 查 和 認 證。其 權 利 就 如 同 我 國 的 TAF（ 財 團 法 人 全 國 認 證 基 金 會 ），只 不 過 TAF 是 民 間 機 構，而 SAC 是 新 加 坡 政 府 的 官 方 機 構，由 政 府 主 導 並 幫 通 過 認 證 的 廠 商 做 宣 傳。在 SAC 的 網 站 上 （ http://www.sac-accreditation.gov.sg/index.asp ） ， 我 們 可 以 查 到 通 過 認 證 的 兩 家 帷 幕 牆 風 雨 實 驗 室 ， 一 家 是 Winwall Technology Pte Ltd， 另 一 家 是 PSB Pte Ltd。 Winwall 公 司 早 在 1996 年 就 拿 到 SAC 認 證 ， 而 PSB 則 遲 至 2007 年 才 拿 到 SAC 認 證 。 新 加 坡 之 所 以 會 吸 引 那 麼 多 國 家 到 那 裡 去 做 帷 幕 牆 風 雨 試 驗，除 了 國 家 認 證 背 書 外，當 地 英 語、華 語 皆 通，對 許 多 國 家 都 是 免 簽 證即 可 入 境，更 增 添 了 許 多 方 便 性。尤 其 其 交 通 方 便，位 在 世 界 轉 運 的樞 紐，除 了 新 加 坡 本 土 的 案 子 外，馬 來 西 亞、印 尼、泰 國、台 灣 的 測 試 案 子 絡 繹 不 絕 （ 台 灣 2003 年 就 約 有 20 個 案 子 去 Winwall 做 ） （ 圖 2-2-1~4） 。 且 由 於 當 地 豐 沛 的 觀 光 資 源 ， 為 何 國 人 喜 歡 去 新 加 坡 做 風 雨 試 驗，順 道 旅 遊 也 是 一 考 慮 因 素。新 加 坡 可 根 據 CNS 出 中 文 報 告， 且 又 有 國 家 認 證，公 信 力 高。事 實 上 現 在 民 間 機 構 業 主 已 有 共 識 要做. 7.
(28) 帷幕牆風雨試驗檢測發展策略之研究. 帷 幕 牆 風 雨 試 驗，以 保 障 安 全，故 測 試 費 用 早 已 含 在 預 算 內。業 主 會 比 較 想 去 國 外，所 以 一 次 出 國 含 帷 幕 牆 公 司、營 造 廠、建 築 師、業 主 顧 問 及 業 主，安 排 4~5 天，所 需 費 用 含 食 宿 交 通 亦 不 便 宜，只 是 因 為 這 些 費 用 已 含 在 業 主 預 算 內，故 大 家 還 是 很 喜 歡 去 新 加 坡 做 帷 幕 牆風 雨試驗。. 圖 2-2-1 Winwall 鼓 風 機 組 （ 資 料 來 源 ： 陳 文 祈 (2001),內 政部建築研究所）. 圖 2-2-2 Winwall 測 試 艙 （ 資 料 來 源：陳 文 祈 (2001),內 政 部建築研究所）. 圖 2-2-3 Winwall 位 移 計 （ 資 料 來 源 ： 陳 文 祈 (2001),內 政部建築研究所）. 圖 2-2-4 Winwall 儀 控 系 統 （ 資 料 來 源：陳 文 祈 (2001),內 政 部建築研究所）. 8.
(29) 第二章 國外帷幕牆風雨試驗現況. 第三節 美國帷幕牆風雨試驗現況 我 國 帷 幕 牆 風 雨 試 驗 CNS 國 家 標 準 於 1997、 1998 年 制 定 ， 係 參 考 美 國 材 料 試 驗 學 會 ASTM 及 美 國 建 築 鋁 板 製 造 協 會 AAMA 所 訂 定 標 準 ， 2006 年 CNS 該 系 列 帷 幕 牆 風 雨 試 驗 修 定 的 標 準 亦 是 參 考 ASTM 及 AAMA 的 最 新 修 定 版 本 來 修 正 完 成 。 試 驗 總 則 部 分 CNS 14280 A3380 相 當 於 AAMA 501； 氣 密 試 驗 CNS 13971 A3366 相 當 於 ASTM E283； 靜 態 水 密 試 驗 CNS 13974 A3369 相 當 於 ASTM E331； 動 態 水 密 試 驗 CNS 13973 A3368 相 當 於 AAMA 501.1 等 ； 正 負 風 壓 結 構 性 試 驗 CNS 13972 A3367 相 當 於 ASTM E330； 層 間 變 位 性 能 試 驗 CNS 14281 A3381 相 當 於 AAMA 501.4。 由 於 早 期 在 高 層 建 築 發 展 方 面，美 國 起 步 較 早，相 關 的 風 雨 試 驗 設備較齊全，經驗也比較豐富。早期國內大樓帷幕牆的風雨試驗檢 測，也 有 業 者 不 遠 千 里 送 到 美 國 測 試。其 眾 多 人 員 出 國 費 用 與 大 型構 件運輸成本，使得帷幕牆風雨試驗成為相當高昂且耗事費時的試驗。 但 花 了 這 麼 多 時 間 金 錢，最 重 要 的 是 技 術 經 驗 不 能 傳 承 累 積，人 才 無 法 長 期 培 訓，測 試 結 果 經 歷 未 能 增 長 國 內 帷 幕 牆 風 雨 試 驗 發 展。由於 CNS 的 規 範 是 依 循 美 國 的 模 式 ， 故 美 國 的 實 驗 室 只 要 依 循 美 國 的 規範 做 試 驗 ， 就 可 符 合 我 國 CNS 的 標 準 。 美 國 比 較 有 名 的 實 驗 室 如 Architectural Testing, Inc.（ 簡 稱 ATI， 賓 州 約 克 城 之 建 築 測 試 公 司 ） （ 圖 2-3-1~2） 或 Construction Consulting Laboratory West （ 加 州 安 大 略 之 工 程 實 驗 室 ），皆 可 做 很 完 整 的 帷 幕 牆 風 雨 試 驗。上 述 實 驗 室 都 經 過 IAS （ International Accreditation Service, Inc.） 認 證 通 過 ， 與 我 國 的 TAF（ 財 團 法 人 全 國 認 證 基 金 會 ） 一 樣 ， 認 證 通 過 者 都 符 合 ISO/IEC 17025 的 要 求 。. 9.

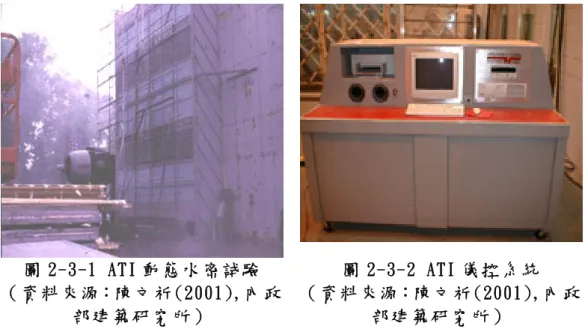

(30) 帷幕牆風雨試驗檢測發展策略之研究. 圖 2-3-1 ATI 動 態 水 密 試 驗 （ 資 料 來 源：陳 文 祈 (2001),內 政 部建築研究所）. 圖 2-3-2 ATI 儀 控 系 統 （ 資 料 來 源：陳 文 祈 (2001),內 政 部建築研究所）. 第四節 日本帷幕牆風雨試驗現況 日 本 帷 幕 牆 工 程 主 要 依 建 築 基 準 法、日 本 工 業 規 格 JIS 與 建 築 工 事 標 準 仕 樣 書 同 解 說 （ JASS 14） 等 三 種 法 令 規 範 為 根 本 ， 其 他 亦 有 社團法人帷幕牆防火開口部協會之基準或政府行政命令等。 日 本 帷 幕 牆 風 雨 試 驗 之 依 據 為 JIS 規 格 與 帷 幕 牆 性 能 基 準。帷 幕 牆 風 雨 系 列 試 驗 分 為 標 準 試 驗 系 列 及 標 準 加 選 擇 試 驗 系 列。如 委 託 單 位無特別指定時，是採用標準試驗系列。 標 準 試 驗 系 列 順 序 為：（ 1）水 密 性 試 驗（ 初 期 ）；（ 2）耐 風 壓 性 試 驗 （ 靜 態 性 ） ； （ 3） 層 間 變 位 追 從 性 試 驗 （ 面 內 動 態 ） ； （ 4） 水 密 性 試 驗 （ 層 間 變 位 追 從 性 試 驗 實 施 後 ） ； （ 5） 層 間 變 位 追 從 性 試驗（面內靜態、動態）。 標 準 試 驗 ＋ 選 擇 試 驗 系 列，順 序 為：（ 1）水 密 性 試 驗（ 初 期 ）； （ 2） 耐 風 壓 性 試 驗 （ 靜 態 ） ； （ 3） 耐 風 壓 性 試 驗 （ 動 態 ） ； （ 4） 水 密 性 試 驗（ 耐 風 壓 性 試 驗 執 行 後 ）；（ 5）層 間 變 位 追 從 性 試 驗（ 面 內 動 態 ） ； （ 6） 水 密 性 試 驗 （ 層 間 變 位 追 從 性 試 驗 執 行 後 ） ； （ 7） 層 間 變 位 追 從 性 試 驗（ 面 內 靜 態、動 態 ）；（ 8）排 水 路 徑 確 認 試 驗 。 日本帷幕牆風雨試驗與我國差異很大，其最大的差別如下：. 10.
(31) 第二章 國外帷幕牆風雨試驗現況. 1. 少 了 動 態 水 密 試 驗，且 若 對 帷 幕 牆 要 表 示 其 氣 密 性 能 時，因 為 固 定 部 位 的 氣 密 性 能 相 對 較 高，一 般 都 以 開 口 部 位 的 氣 密 性 能 來 表 示 。 此 開 口 部 的 氣 密 性 能 試 驗 採 用 JIS A 1516 「 門 窗 氣 密 性 試 驗 方 法 」，其 漏 氣 量 之 氣 密 性 能 評 估 標 準 是 根 據 JIS A 4706（ 窗 框 ）之 氣 密 等 級 線 進 行 評 定，故 與 我 國 帷 幕 牆 氣 密 試 驗 的 量 測 方 法 完 全 不 同，反 而 與 我 國 CNS 11527 A3236「 門 窗 氣 密 性 試 驗 法 」 相 近。但 若 不 根 據 JIS 規 格 與 帷 幕 牆 性 能 基 準，民 間 也 有 對 整 體 帷幕牆做氣密試驗的。 2. 水 密 性 性 能 試 驗 除 了 沒 有 動 態 水 密 試 驗 外 ， 也 與 我 國 CNS 13974 A3369「 帷 幕 牆 靜 態 水 密 試 驗 」 完 全 不 同 。 其 水 密 性 性 能 試 驗 與 我 國 CNS 11528 A3237「 門 窗 水 密 性 試 驗 」 較 為 相 近 ， 是 以 每 分 鐘 4L/m2 水 量 均 勻 噴 灑 於 試 體 表 面 ， 同 時 每 次 進 行 10 分 鐘 之 近 似 正 弦 波 的 脈 動 壓 力 加 壓。加 壓 大 小 以 中 央 值 為 基 礎，加 壓 幅 度 是 正 負 0.5 個 中 央 值 範 圍 內 。 固 定 部 位 最 高 加 壓 至 2250Pa， 開 口 部 位 最 高 加 至 1500Pa； 並 以 目 視 方 式 記 錄 觀 察 帷 幕 牆 內 是 否 有漏水情形。 3. 其 他 連 抗 風 壓 試 驗 及 層 間 變 位 試 驗 也 與 CNS 規 定 不 盡 相 同，比如 說 其 層 間 變 位 追 從 性 試 驗（ 面 內 靜 態、動 態 ），除 了 移 動 帷 幕 牆 外，還 需 對 測 試 艙 加 壓，結 束 後 再 以 目 視 觀 察 各 構 材 損 傷 情 形 。 因 為 我 們 CNS 帷 幕 牆 測 試 規 範 與 日 本 差 異 太 大，故 較 少 有 廠 商 會 將試體運往日本做帷幕牆風雨試驗。. 第五節 中國大陸帷幕牆風雨試驗現況 中 國 大 陸 的 帷 幕 牆 工 程 主 要 以 JGJ102 「 玻 璃 幕 牆 工 程 技 術 規 範 」 、 CECS127「 點 支 式 玻 璃 幕 牆 工 程 技 術 規 程 」 與 中 國 大 陸 國 家 標 準 GB/T 等 法 令 規 範 為 依 據 。 中 國 大 陸 對 帷 幕 牆 風 雨 試 驗 僅 有 氣 密 試 驗「 GB/T 11526 建 築 幕 牆 空 氣 滲 透 性 能 檢 測 方 法 」、水 密 試 驗「 GB/T 15228 建 築 幕 牆 雨 水 滲 漏 性 能 檢 測 方 法 」、抗 風 壓 試 驗「 GB/T 15227 建 築 幕 牆 風 壓 變 形 性 能 檢 測 方 法 」、層 間 變 位 試 驗「 GB/T 18250 建 築 幕 牆 平 面 內 變 形 性 能 檢 測. 11.
(32) 帷幕牆風雨試驗檢測發展策略之研究. 方 法 」 ， 與 我 們 的 CNS 規 範 相 比 ， 少 了 動 態 水 密 試 驗 。 且其帷幕牆氣密試驗亦與我國帷幕牆氣密試驗的量測方法完全 不 同 ， 反 而 如 同 日 本 與 我 國 CNS 11527 A3236「 門 窗 氣 密 性 試 驗 法 」 相 近 。 而 水 密 性 試 驗 也 與 我 國 CNS 13974 A3369「 帷 幕 牆 靜 態 水 密 性 性 能 試 驗 」 完 全 不 同 ， 其 近 似 我 國 CNS 11528 A3237「 門 窗 水 密 性 試 驗 法 」 ， 是 用 每 分 鐘 4L/m 2 水 量 均 勻 噴 灑 在 試 體 表 面 ， 同 時 加 壓 （ 可 分 穩 定 壓 與 波 動 壓 ），穩 定 壓 部 分 依 規 定 壓 力 差 分 為 100 Pa、150 Pa、 250 Pa… 依 序 加 壓 至 2500 Pa 止 ， 每 種 壓 力 加 壓 持 續 時 間 是 10 分 鐘 。 而 波 動 壓 部 分 依 規 定 之 表 列 數 據（ 平 均 值 及 上 下 限 值 ）為 準 加 壓，詳 情 可 參 其 國 家 技 術 監 督 局 發 佈 之 國 家 標 準「 GB/T 15228 建 築 幕 牆 雨 水 滲漏性能檢測方法」。 至 於 中 國 大 陸 抗 風 壓 試 驗 部 份 為「 GB/T 15227 建 築 幕 牆 風 壓 變 形 性 能 檢 測 方 法 」 ， 亦 是 與 我 國 CNS 11526 A3235「 門 窗 抗 風 壓 性 試 驗 法 」 較 相 近 ， 與 CNS 13972 A3367「 帷 幕 牆 正 負 風 壓 結 構 性 性 能 試 驗 」 非 常 不 同。其 檢 測 規 定 之 加 壓 順 序 有 正 壓 預 壓、正 壓 變 形 檢 測、負壓 預 壓、負 壓 變 形 檢 測、正 壓 反 覆 受 壓、負 壓 反 覆 受 壓 及 正 壓 與 負 壓之 安全檢測等。 綜 合 起 來 我 們 CNS 帷 幕 牆 測 試 規 範 亦 與 中 國 大 陸 差 異 太 大，故 也 較 少 有 廠 商 會 將 試 體 送 往 中 國 大 陸 做 帷 幕 牆 風 雨 試 驗。同 樣 的，香港 雖 然 高 樓 林 立，其 帷 幕 牆 測 試 規 範 亦 與 CNS 不 同（ 如 沒 有 動 態 水 密 ）， 也很少會有廠商將試體送往香港做帷幕牆風雨試驗。 不 過 因 在 中 國 大 陸 廣 東 東 筦 萬 江 有 一 間 兆 閔 公 司，其 為 台 商 出 資 設 立 ， 有 四 個 帷 幕 牆 風 艙 （ W10m×H13m×D1.5m） ， 且 可 以 執 行 CNS 所 有 帷 幕 牆 風 雨 測 試 規 範，故 亦 頗 受 台 灣 帷 幕 牆 廠 歡 迎（ 圖 2-5-1~4）。 根 據 與 其 前 股 東 訪 談，其 一 年 約 可 有 二 十 件 台 商 的 案 子，當 然 中 國 大 陸帷幕牆廠是不會到這裡做測試的。. 12.
(33) 第二章 國外帷幕牆風雨試驗現況. 圖 2-5-1 兆 閔 測 試 艙 （ 資 料 來 源：陳 文 祈 (2001),內 政 部建築研究所）. 圖 2-5-2 兆 閔 試 體 安 裝 完 成 （ 資 料 來 源：陳 文 祈 (2001),內 政 部建築研究所）. 圖 2-5-3 兆 閔 儀 控 系 統 （ 資 料 來 源：陳 文 祈 (2001),內 政 部建築研究所）. 圖 2-5-4 兆 閔 噴 水 系 統 （ 資 料 來 源：陳 文 祈 (2001),內 政 部建築研究所）. 第六節 小結 由 於 我 國 帷 幕 牆 風 雨 試 驗 CNS 國 家 標 準 ， 大 部 分 是 參 考 美 國 ASTM 及 AAMA 所 訂 定 的 標 準 ， 故 若 國 外 的 實 驗 室 能 夠 出 具 這 些 與 美 國 相 關 規 範 的 風 雨 試 驗 報 告，我 們 國 內 的 業 者 才 會 將 帷 幕 牆 試 體送 往國外專責實驗室進行風雨試驗檢測。綜合以上各節可得以下結論： 13.
(34) 帷幕牆風雨試驗檢測發展策略之研究. （ 一 ） 我 國 CNS 帷 幕 牆 測 試 規 範 與 中 國 大 陸、香 港、日 本 差 異 懸 殊， 因 此 較 少 有 廠 商 會 將 試 體 送 往 這 些 地 方 做 帷 幕 牆 風 雨 試 驗；另 美國因整體成本高、時間耗費久，現在已較少廠商去測試。 （ 二 ） 而 新 加 坡 可 出 具 CNS 相 關 規 範 （ 即 AMMA 及 ASTM 系 列 規 範 ） 中 、 英 文 報 告 書 ， 且 其 最 有 名 的 業 者 Winwall 公 司 早 在 1996 年 就 拿 到 新 加 坡 認 證 委 員 會 SAC 認 證，等 於 有 新 加 坡 政 府做背書，最多業主廠商會前往試驗。 （ 三 ） 新 加 坡 政 府 非 常 擅 長 行 銷，把 一 個 幾 乎 不 生 產 農 業 的 島 國，打 造 成 為 觀 光、國 際 時 尚、美 食、旅 遊 的 渡 假 聖 地。且 因 其 地 處 赤道及東南亞各國之間的重要轉運樞紐，當地英語、華語皆 通，對 許 多 國 家 都 是 免 簽 證 即 可 入 境，更 增 添 了 許 多 方 便 性 。 新 加 坡 高 樓 林 立，該 國 政 府 在 努 力 推 廣、賺 取 國 際 帷 幕 牆 風 雨 試驗檢測方面，也讓人刮目相看。 （ 四 ） 中 國 大 陸 東 筦 萬 江 由 台 商 出 資 設 立 之 兆 閔 公 司，其 為 國 內 業者 另 一 個 喜 歡 送 去 做 帷 幕 牆 風 雨 試 驗 檢 測 的 地 點。最 主 要 的 原因 是 因 為 它 專 做 台 灣 生 意 ， 依 據 我 們 CNS 帷 幕 牆 測 試 相 關 規 範 做測試，也出中、英文報告。 （ 五 ） 許 多 業 主 會 想 去 國 外 做 帷 幕 牆 風 雨 試 驗，其 實 能 順 道 旅 遊 犒賞 員工也是一考慮因素。. 14.
(35) 第三章 國內帷幕牆風雨試驗現況. 第三章 國內帷幕牆風雨試驗現況 第一節 國內可進行帷幕牆風雨試驗之實驗室 國內對於帷幕牆的風雨試驗設施較少見，除本所的風雨實驗室 外，另 外 兩 家 為 兆 立 科 技 實 業 股 份 有 限 公 司 的 測 試 實 驗 室 及 漢 宗 股份 有 限 公 司 的 風 雨 實 驗 室 。 此 三 間 實 驗 室 都 是 經 過 TAF（ 財 團 法 人 全國 認 證 基 金 會 ）認 證 通 過，但 因 兆 立 科 技 公 司 有 關 帷 幕 牆 風 雨 試 驗，其 經 TAF 認 證 通 過 的 項 目 只 有 兩 項（ 靜 態 水 密 性 性 能 試 驗 及 正 負 風 壓結 構 性 能 試 驗 ），且 該 實 驗 室 亦 無 動 態 水 密 及 層 間 變 位 設 備，無 法 完 整 執 行 CNS14280 的 規 範 ， 故 僅 介 紹 漢 宗 股 份 有 限 公 司 的 風 雨 實 驗 室 及 本所的風雨實驗室。. 第二節 漢宗股份有限公司風雨實驗室1 漢 宗 股 份 有 限 公 司（ 成 立 於 1979 年 ）原 是 一 家 帷 幕 牆 製 造 公 司 ， 於 1991 年 成 立 風 雨 實 驗 室 ， 其 實 驗 室 地 址 位 於 台 中 縣 神 岡 鄉 新 庄村 和 睦 路 736 號，實 驗 室 與 帷 幕 牆 製 造 廠 在 同 一 地 點，為 戶 外 之 風 雨 試 驗 場 （ 圖 3-2-1~6） 。. 圖 3-2-1 漢 宗 風 雨 試 驗 場 （資料來源：本研究整理） 1. 圖 3-2-2 漢 宗 造 風 設 備 （資料來源：本研究整理）. 資 料 來 源 ： http://www.sanunity.com.tw/ 15.

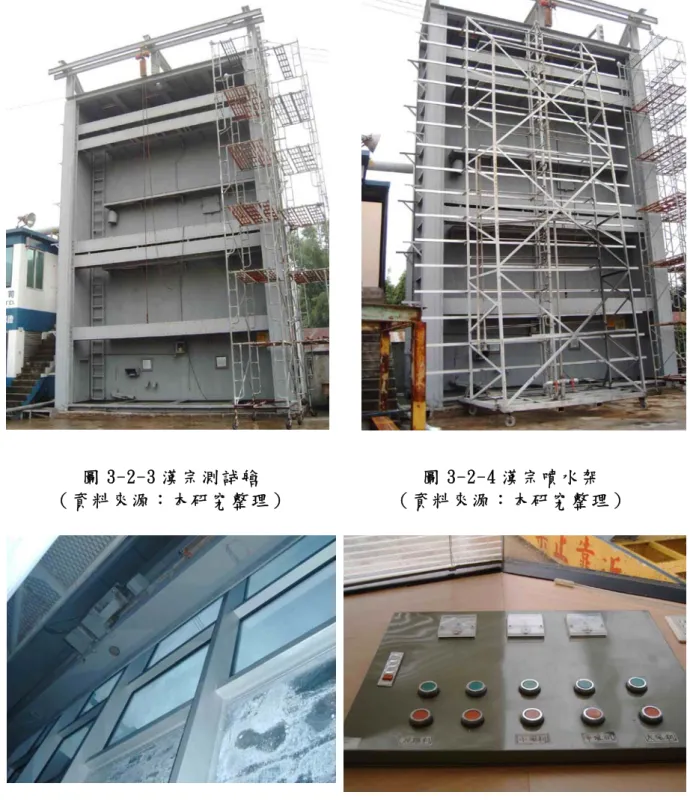

(36) 帷幕牆風雨試驗檢測發展策略之研究. 圖 3-2-3 漢 宗 測 試 艙 （資料來源：本研究整理）. 圖 3-2-4 漢 宗 噴 水 架 （資料來源：本研究整理）. 圖 3-2-5 測 試 艙 內 部 （資料來源：本研究整理）. 圖 3-2-6 儀 控 室 控 制 鈕 （資料來源：本研究整理）. 所 以 漢 宗 公 司 是 以 帷 幕 牆 製 造 廠 附 設 實 驗 室 的 方 式 經 營，主 要 從. 16.
(37) 第三章 國內帷幕牆風雨試驗現況. 事 帷 幕 牆 的 規 劃 、 設 計 、 測 試 、 製 造 及 安 裝 。 其 實 驗 室 於 2004 年 獲 得 CNLA(現 已 改 名 為 TAF)認 證 ， 其 設 備 如 下 ： （ 1） 原 鋼 骨 構 造 之 試 驗 風 艙，有 A、B、C 三 座 標 準 風 艙，後 於 2007 年 完 工，再 增 至 合 計 可 使 用 13 種 尺 寸 大 小 不 同 的 風 艙。另 有 2 個萬用風艙，可用於天窗或不規則造型的帷幕牆測試。 （ 2） 33 座 大 小 不 同 的 鼓 風 機，提 供 正 負 風 壓 力，特 殊 需 要 時 可 達 ± 25kPa。 （ 3） 3 具 制 式 的 噴 水 架 ， 可 依 各 種 規 範 之 規 定 要 求 調 整 控 制 噴 水 量，並可製作特殊規格的噴水架。 （ 4） 2500 馬 力 三 葉 式 渦 輪 飛 機 引 擎 2 具 ， 可 執 行 AAMA 501.1 及 CNS. 13973 動 態 水 密 試 驗 ， 最 大 風 壓 可 達 1.5kPa。. （ 5） 模 擬 層 間 位 移 之 裝 置 ， 推 力 可 達 150 噸 ， 行 程 ±200mm， 俱 手 動 與 自 動 功 能 ， 可 執 行 AAMA 501.4 及 CNS 14281 規 範 及 垂 直位移之測試。 （ 6） 30 組 自 動 感 應 測 點 之 位 移 計 ， 可 與 電 腦 連 線 ， 並 同 步 記 錄數 據於列表機上，以免除人工記錄之誤差。 （ 7） 觀 測 室 、 控 制 室 。 （ 8） 吊 裝 試 體 用 之 2 噸 吊 車 。 （ 9） 10m 之 高 空 作 業 車 與 活 動 式 施 工 鷹 架 ， 供 施 工 人 員 使 用 。 其 風 艙 之 設 備 依 據 CNS 及 ASTM、 AAMA 之 標 準 設 計 ， 可 執 行 規 範功能如下： （ 1） 測 試 總 則 CNS 14280、 AAMA 501 （ 2） 氣 密 試 驗 CNS 13971、 ASTM E283、 BS 5368 Pt1、 JIS R 1516 （ 3） 靜 態 水 密 試 驗 CNS 13974、 ASTM E331、 BS 5368 Pt2 （ 4） 動 態 水 密 試 驗 CNS 13973、 AAMA 501.1 （ 5） 脈 動 壓 水 密 試 驗 ASTM E 547、 JIS 1517 （ 6）正 負 風 壓 結 構 性 能 試 驗 CNS 13972、ASTM E 330、BS 5368. Pt3、. JIS R 1515 （ 7） 層 間 變 位 性 能 試 驗 CNS 14281、 AAMA 501.4 17.
(38) 帷幕牆風雨試驗檢測發展策略之研究. 第三節 內政部建築研究所風雨實驗室 內 政 部 建 築 研 究 所 風 雨 實 驗 室 （ 以 下 簡 稱 本 實 驗 室 ） 於 2006 年 正 式 對 外 接 受 帷 幕 牆 風 雨 試 驗 委 託 測 試，並 於 2007 年 1 月 25 日 獲 得 財 團 法 人 全 國 認 證 基 金 會 （ TAF） 認 證 通 過 。 其 不 同 於 漢 宗 公 司 位 於 台 中 縣 神 岡 鄉 之 風 雨 實 驗 場，最 主 要 漢 宗 公 司 為 戶 外 場，本 所 風 雨 實 驗室為室內場。 本 實 驗 室 主 要 針 對 帷 幕 牆、門 窗 進 行 風 雨 試 驗。本 實 驗 室 位 於 成 功 大 學 台 南 縣 歸 仁 校 區（ 航 空 太 空 科 技 研 究 中 心 ），距 高 鐵 台 南 車站 約 兩 公 里 ， 交 通 便 捷 ； 亦 可 由 國 道 一 高 或 二 高 轉 86 號 東 西 向 快 速 道 路 ， 於 歸 仁 交 流 道 下 ， 約 400 公 尺 即 達 ， 其 實 驗 室 之 檢 測 項 目 如 下 ： 表 3-3-1 本 所 風 雨 實 驗 室 依 據 CNS 規 範 可 進 行 之 風 雨 試 驗 （資料來源：本研究整理）. 尺寸. 門窗試艙. 帷幕牆試艙. 寬 3m × 高 3m 抗風壓性試驗. 寬 10m × 高 12m. CNS 11526 A3235. 檢測項目 及參考標 準. 氣密性試驗 CNS 11527 A3236 水密性試驗 CNS 11528 A3237. 氣密性性能試驗 CNS 13971 A3366 正負風壓結構性性能試驗 CNS 13972 A3367 動態水密性性能試驗 CNS 13973 A3368 靜態水密性性能試驗 CNS 13974 A3369 層間變位性能試驗 CNS 14281 A3381. 本實驗室依其空間規劃與試驗設施，分別敘明如下： 1.在 空 間 規 劃 方 面 ： （ 1） 主 實 驗 室 一 間，包 括 帷 幕 牆 風 雨 試 驗 試 艙（ 圖 3-3-1，試 艙 寬 10m×高 12m×深 1.5m） 及 門 窗 風 雨 試 驗 試 艙 （ 圖 3-3-2， 試 艙 寬 3m×高 3m） 。. 18.
(39) 第三章 國內帷幕牆風雨試驗現況. （ 2） 儀 控 室 一 間 (以 LabVIEW 軟 體 設 計 中 控 )（ 圖 3-3-3~4） 。 2.帷 幕 牆 風 雨 試 驗 設 施 部 分 ： （ 1） 帷 幕 牆 試 艙 本 體 ： 可 測 試 10m×12m 帷 幕 牆 。 （ 2） 有 20HP 鼓 風 機 三 組 共 10 台，提 供 穩 定 正 負 靜 壓 至 15,000Pa， 並 可 維 持 最 大 風 壓 下 200m 3 / min 以 上 風 量 測 試（ 圖 3-3-5）。 （ 3） 造 風 設 備 ： 以 DC 變 頻 馬 達 及 風 扇 葉 片 （ 直 徑 4.11m） 組 合 ， 推 力 值 範 圍 2,000 至 12,500 ㎏ （ 圖 3-3-6） 。 （ 4） 噴 水 系 統（ 水 密 性 能 試 驗 設 備 ）：計 有 噴 水 架（ 規 格：高 12m ×寬 5.4m×深 4m）×2 座，360 個 均 布 噴 水 頭，可 依 各 種 規 範 之 規 定 要 求 調 整 控 制 噴 水 量 （ 圖 3-3-7） 。 （ 5） 位 移 計：可 裝 設 40 組，皆 與 電 腦 連 線，同 步 記 錄 數 據 於 電 腦 上 ， 測 量 範 圍 ±50mm（ 圖 3-3-8） 。 （ 6） 層 間 變 位 設 備 ： 最 大 推 力 30 噸 ， 最 大 層 間 位 移 量 ±75mm（ 圖 3-3-9） 。 （ 7） 天 車 設 備 ： 吊 升 荷 重 10 噸 1 台 （ 圖 3-3-10） 。 （ 8） 吊 籠 設 備 ： 積 載 荷 重 320 ㎏ 1 台 （ 圖 3-3-11） 。 （ 9） 其 他 ： 如 施 工 鷹 架 等 供 施 工 人 員 使 用 （ 圖 3-3-12） 。. 19.

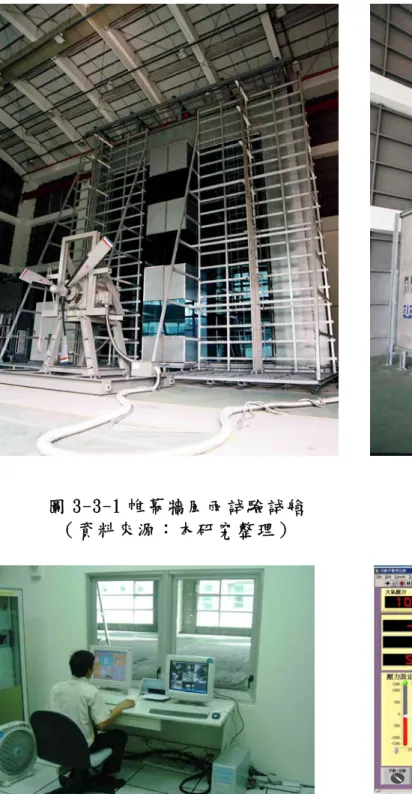

(40) 帷幕牆風雨試驗檢測發展策略之研究. 圖 3-3-1 帷 幕 牆 風 雨 試 驗 試 艙 （資料來源：本研究整理）. 圖 3-3-2 門 窗 風 雨 試 驗 試 艙 （資料來源：本研究整理）. 圖 3-3-3 儀 控 室 （資料來源：本研究整理）. 圖 3-3-4LabVIEW 軟 體 設 計 中 控 （資料來源：本研究整理）. 20.

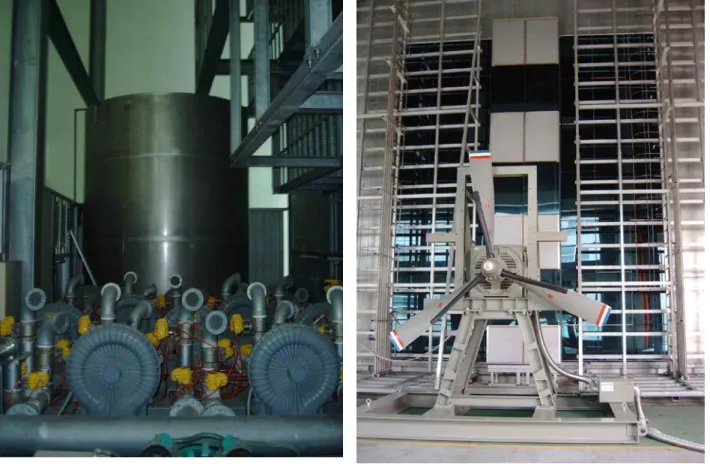

(41) 第三章 國內帷幕牆風雨試驗現況. 圖 3-3-5 鼓 風 機 組 （資料來源：本研究整理）. 圖 3-3-6 造 風 設 備 （資料來源：本研究整理）. 21.

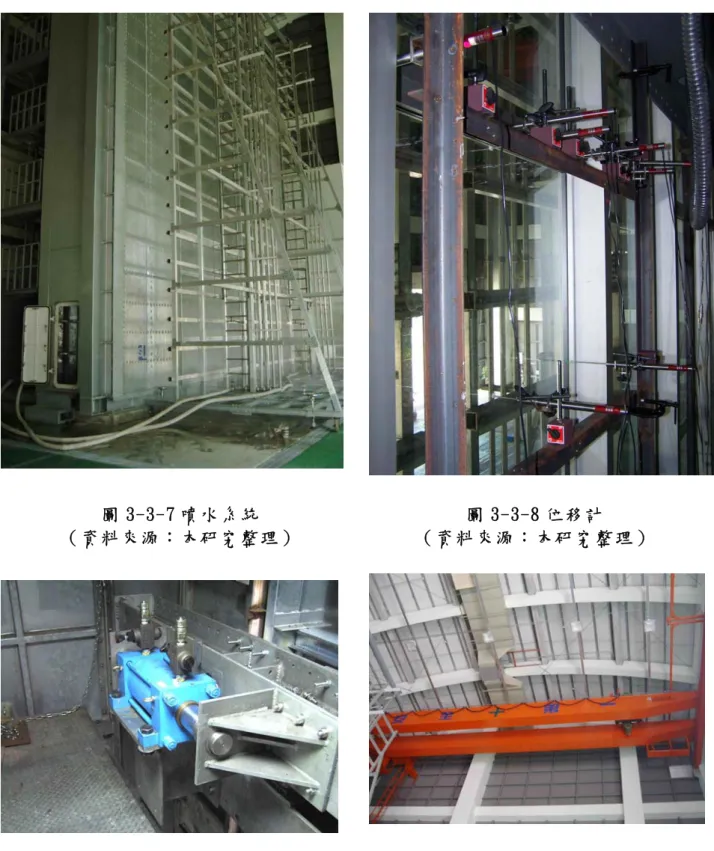

(42) 帷幕牆風雨試驗檢測發展策略之研究. 圖 3-3-7 噴 水 系 統 （資料來源：本研究整理）. 圖 3-3-8 位 移 計 （資料來源：本研究整理）. 圖 3-3-9 層 間 變 位 設 備 （資料來源：本研究整理）. 圖 3-3-10 天 車 設 備 （資料來源：本研究整理）. 22.
(43) 第三章 國內帷幕牆風雨試驗現況. 圖 3-3-11 吊 籠 設 備 （資料來源：本研究整理）. 圖 3-3-12 施 工 鷹 架 （資料來源：本研究整理）. 本 實 驗 室 從 2006 年 起 對 外 累 計 之 帷 幕 牆 風 雨 試 驗 委 託 測 試 服 務 案 件 ， 包 括 北 宜 高 速 公 路 第 六 -D(A260D)標 ， 頭 城 收 費 站 暨 公 警 隊 建 築 工 程、台 北 市 南 港 區 市 民 運 動 中 心 新 建 統 包 工 程、內 政 部 建 築 研究 所 材 料 實 驗 群 第 一 期 建 築 新 建 工 程、汐 止 市 行 政 大 樓 新 建 工 程、嘉義 長 庚 綜 合 醫 學 大 樓 新 建 工 程、台 灣 銀 行 楠 梓 分 行 行 舍 新 建 工 程、高雄 市大立百貨新館新建工程及台中康寧顯示玻璃公司台中三期第二階 段擴建工程等。 由 上 述 案 例 可 知，許 多 公 家 機 關 對 本 實 驗 室 能 力 特 別 重 視。一 般 帷 幕 牆 試 體 其 取 樣 與 試 驗 需 求，需 經 業 主 或 設 計、監 造 單 位 等 審 查 確 認，於 試 驗 前 提 出 風 雨 試 驗 計 畫 書，內 容 括 各 試 驗 風 壓 值、層 間 變位 值、試 驗 流 程 及 各 項 性 能 標 準 與 試 體 立 面、剖 面、大 樣 圖 等。試 驗 試 體 由 委 託 單 位 自 行 取 樣，帷 幕 牆 製 作 廠 商 提 供 材 料，自 行 運 抵 本 實驗 室，並 請 施 工 單 位 安 裝 施 作，本 實 驗 室 人 員 亦 會 對 其 材 料、圖 面 等校 核。 正 式 試 驗 前，實 驗 室 技 術、品 管 同 仁 會 先 對 委 託 者 進 行 測 試 作 業 簡 報，說 明 試 驗 過 程 及 標 準，並 確 認 試 驗 程 序。若 委 託 者 有 異 議，可 即 時 提 出 改 善 方 案，修 正 試 驗 規 劃 後 據 以 實 施；並 隨 即 依 試 驗 流 程 與 各 試 驗 作 業 程 序 書 進 行 測 試，委 託 單 位 或 其 代 表 得 進 入 安 全 之 規 劃區 23.
(44) 帷幕牆風雨試驗檢測發展策略之研究. 域觀察試驗、監視試驗進行。 本 試 驗 除 委 託 單 位 有 特 殊 要 求 外 皆 參 考 CNS14280「 帷 幕 牆 及 其 附 屬 門、窗 物 理 性 能 試 驗 總 則 」要 求 之 標 準 測 試 程 序 進 行 試 驗。其 完 整 之試驗項目如下： (1) 預 施 壓 力 達 正 風 壓 設 計 值 之 50%； (2) 氣 密 性 能 試 驗 ； (3) 第 一 次 靜 態 水 密 性 能 試 驗 ； (4) 動 態 水 密 性 能 試 驗 ； (5) 設 計 值 之 層 間 變 位 性 能 試 驗 ； (6) 第 二 次 靜 態 水 密 性 能 試 驗 ； (7) 正 風 壓 結 構 性 能 試 驗 ； (8) 負 風 壓 結 構 性 能 試 驗 ； (9) 第 三 次 靜 態 水 密 性 能 試 驗 ； (10) 1.5 倍 正 風 壓 結 構 性 能 試 驗 ； (11) 1.5 倍 負 風 壓 結 構 性 能 試 驗 ； (12) 1.5 倍 設 計 值 之 層 間 變 位 性 能 試 驗 。 層 間 變 位 試 驗，本 實 驗 室 除 可 做 左 右 位 移 外，還 可 做 上 下 移 動 之 層 間 變 位 性 能 試 驗；後 者 乃 本 實 驗 室 特 有 的 實 驗 設 備（ 圖 3-3-13）， 亦 可 做 有 轉 角 之 帷 幕 牆 風 雨 試 驗 測 試（ 圖 3-3-14），故 本 實 驗 室 之 軟 硬 體 設 備，無 論 在 測 試 之 準 確 性、功 能 性 或 操 作 之 便 利 性，均 為 風雨 試驗領域中之翹楚。. 24.
(45) 第三章 國內帷幕牆風雨試驗現況. 圖 3-3-13 上 下 層 間 變 位 設 備 （資料來源：本研究整理）. 圖 3-3-14 轉 角 測 試 （資料來源：本研究整理）. 第四節 小結 由 以 上 各 節 得 知，帷 幕 牆 工 程 品 質 攸 關 建 物 使 用 性 及 公 共 安 全 甚 鉅，為 使 業 界 投 資 者、開 發 廠 商，甚 至 建 築 物 居 住、使 用 者，一 起 重 視 帷 幕 牆 風 雨 試 驗 之 重 要 性，有 必 要 做 一 推 廣。經 由 探 討 結 果，可得 以下結論： （ 一 ） 目 前 國 內 可 完 整 執 行 帷 幕 牆 風 雨 試 驗 之 實 驗 室 有 兩 家，除 本所 外，另 一 家 則 是 帷 幕 牆 業 者 自 己 所 附 設 之 實 驗 室，目 前 兩 者 都 已 取 得 TAF 認 證 。 因 此 ， 過 去 國 內 帷 幕 牆 風 雨 試 驗 多 送 往 國 外 專 責 實 驗 室 進 行 檢 測，造 成 業 界 的 不 便，這 個 情 況 應 該 是 有 機會消除了。 （ 二 ） 為 讓 帷 幕 牆 的 實 驗 檢 測 與 技 術 發 展 根 留 國 內 並 更 加 提 升，本所 風 雨 實 驗 室 責 無 旁 貸。也 願 國 內 風 雨 實 驗 室 所 提 供 相 關 之 實驗 25.
(46) 帷幕牆風雨試驗檢測發展策略之研究. 研 究、檢 測 試 驗 服 務，能 協 助 業 界 增 進 帷 幕 牆 之 技 術 與 產 質 ， 確 保 其 性 能 品 質，強 化 公 共 安 全 與 公 共 利 益，並 讓 帷 幕 牆 的 實 驗檢測與技術發展，實際傳承於國內。. 26.
(47) 第四章 國內帷幕牆風雨試驗檢測發展檢討分析. 第四章 國內帷幕牆風雨試驗檢測發展檢討分析 第一節 帷幕牆風雨試驗廠商與專家學者訪談紀錄 本 研 究 案 爲 能 規 劃 優 質 之 帷 幕 牆 風 雨 試 驗 檢 測 發 展 策 略，因 此 與 相 關 之 廠 商 與 專 家 學 者 做 訪 談 研 究 與 分 析，期 盼 以 其 實 際 之 風 雨 試驗 經歷，提出有效用的檢測發展策略建議。 經 本 次 研 究 案 的 完 成，希 望 可 進 一 步 改 良 目 前 本 實 驗 室 的 實 驗 方 法 與 技 術。我 們 將 盡 力 建 立 本 土 化 的 技 術 水 準，使 之 在 未 來 確 能 達 到 國際規範及世界標準。我們若能以精心策劃的發展策略確實實施之， 必 然 能 有 機 會 與 國 外 交 流 並 迎 頭 趕 上，增 進 我 們 對 帷 幕 牆 風 雨 試 驗檢 測知識之領域。以下為相關訪談紀錄，詳如下表所示： 表 4-1-1 帷 幕 牆 風 雨 試 驗 廠 商 與 專 家 學 者 訪 談 紀 錄 （資料來源：本研究整理） 訪談人士 兆麗科 技公司 黃兆松 先生. 訪談意見 z. z z. z. 本人是兆麗公司負責人，之前曾為東 筦兆閔四人股東之一，目前已退出在 兆閔的股份。 兆麗公司除能設計規劃帷幕牆風雨實 驗 室，亦 代 理 供 應 風 雨 試 驗 儀 器 設 備。 曾經參與規劃設計內政部建築研究所 及東筦兆閔帷幕牆風雨實驗室。（台 灣大部分的門窗風雨試驗機、東筦兆 閔之儀器皆為他供應）。 據本人評估：現今每年台灣廠商至國 外 做 帷 幕 牆 風 雨 試 驗 的 案 量 大 約 有 30 多件。（因東筦兆閔幾乎只接台灣廠 商 的 案 子 ， 1 年 就 有 20 件 ， 若 加 上 其 他 去 新 加 坡 （ 以 新 加 坡 Winwall 為 主 ） 、 南 韓 、 美 國 的 案 量 約 10 多 件 ， 故合計也許 1 年台灣去國外的案量大. 所談國家或實 驗室 新 加 坡 、 南 韓、美國、中 國 大 陸 、 香 港、建研所。. 訪談日期 96.05.01. 27.
(48) 帷幕牆風雨試驗檢測發展策略之研究. 訪談人士. 訪談意見. z. z. 漢宗股 份有限 公司紀 志旻實 驗室主 管. 香港雖然有七、八個帷幕牆風雨實驗 室，但可能因規範與台灣不同，因此 很少有台灣廠商會過去香港做風雨試 驗。. z. 平常漢宗公司會主動聯絡走訪國內建 築師事務所，還會免費幫忙畫帷幕牆 風雨試驗圖說，並希望建築師能建議 業主到漢宗做帷幕牆風雨試驗。 據漢宗估算，國內廠商 1 年到國外測 試 的 案 量 約 有 40~50 個 （ 包 括 經 本 公 司聯繫，卻接洽不到的實際案例，以 及廠商間口耳相傳確知曾經出國做風 雨試驗的案件推估）。 漢宗公司目前所做的帷幕牆風雨試驗 以公家機關居多。 只要是出國做風雨試驗，每 1 次加上 來回交通費，可能的耗費約三、四百. z z. 28. 訪談日期. 台灣漢宗、中 國大陸、香港. 96.05.31. 約 有 30 個 。 分析以往台灣廠商會去新加坡、大陸 東筦，最主要原因應是其能出國旅遊 的附加價值。廠商既能做風雨試驗又 能觀光玩樂，公私兩便。（特別是觀 光、餐飲乃至於各式娛樂等招待俱 全，價 錢 又 比 在 國 內 消 費 便 宜 許 多 ）。 東筦兆閔實驗室採用對稱式的設計， 中間核心為控制系統，四邊四個測試 艙，生意好時可在兩三個星期完成四 個 案 子（ 四 個 案 子 分 別 在 安 裝、組 立 、 養護、測試、拆除等階段，時間錯開 即可）。唯一美中不足處為當初買的 造風設備（飛機引擎）尚可再加強， 現在可買大一點的飛機引擎（大陸西 安 即 有 生 產 ） ， 一 顆 約 人 民 幣 20 萬 。. z. z. 所談國家或實 驗室.
(49) 第四章 國內帷幕牆風雨試驗檢測發展檢討分析. 訪談人士. 訪談意見. z. z. z. z. z. z. 香港幕 牆公司 梁祖明 先生. z. z. 所談國家或實 驗室. 訪談日期. 香 港 幕 牆 公 司 目 前 有 3 個 大 測 試 艙，4 香 港 、 新 加 個中測試艙及 4 個門窗之小測試艙； 坡 、 美 國 、 日 本、澳洲 目前在深圳也擁有 1 個帷幕牆風雨實 驗室。 由於香港政府有規定，規模到達一定 大小的帷幕牆建築，就必須做風雨試 驗，除非該建材是已經通過相關機構. 96.07.12. 萬。 目前漢宗的試驗費與建研所相差不 多，但本公司吊裝鋼梁及繪圖工作都 含在內。 到 今 年 2006 年 8 月，漢 宗 公 司 將 會 有 有 13 個 測 試 艙 ， 但 因 擁 有 13 個 測 試 艙，所以可能會與廠商有佔艙費必須 收取的難題要面對。 13 個 測 試 艙 有 些 也 兼 做 門 窗 或 防 火 帷 幕牆的 3 項試驗（同門窗的 3 項風雨 試驗：氣密、水密、抗風壓一樣）。 做門窗風雨試驗時，漢宗會要求廠商 用與現場相同的方式施工：如廠商的 周 邊 為 水 泥 砂 漿 就 用 水 泥 砂 漿 ， 是 RC 就 用 RC 。 有 時 加 壓 到 3600Pa 甚 至 2400Pa 就 有 整 個 窗 戶 因 拉 拔 力 不 夠 而 飛出去的情況發生。 由於香港帷幕牆風雨試驗沒做動態水 密及層間變位，故台灣廠商大多不會 至香港做。 中國大陸現在規定材料加工進出均需 點驗，且若由香港進口就須由香港出 口，這樣是否會影響東筦兆閔不得而 知。因東筦兆閔是以加工廠名義成立 的，但進料後，廢棄試體如何在中國 大陸處理將是一項問題。. 29.
(50) 帷幕牆風雨試驗檢測發展策略之研究. 訪談人士. 訪談意見. z. z. z. 塑恆股 份有限 公司尚 崇廉先 生. 本人認為能到內政部建研所風雨實驗 室做試驗較為方便。. z. 也 曾 往 東 筦 兆 閔 做（ 1 次 試 驗 將 船 期 計 入 大 約 需 多 準 備 15 天 左 右，並 且 要 多 準備些材料，例如相同材料都要多準 備一份，預防出錯可備用）；所以比 較國內、國外做試驗各有利弊。 在東筦兆閔帷幕牆施工都僱請當地人 員，含封艙材料及鋼構部份（因有轉 角 ）都 由 他 們 準 備，也 提 供 施 工 鷹 架 ， 工具亦由他們準備。我們國內廠商只 單純準備帷幕牆材料，並派一個監工 過去即可。 兆 閔 給 試 驗 的 期 限 為 25 天，超 過 期 限 也要收佔艙費。 但在建研所風雨實驗室，我們除了要 準備帷幕牆材料外，封艙材料及鋼 構、鷹架（目前已購置）、一些施工 機具也須自備，施工工人也由我們提 供，所以在建研所做反而比較貴。. z z. 30. 訪談日期. 中國大陸、建 研所. 96.05.07. 測試之規格品。 香 港 幕 牆 公 司 於 1989 年 開 始 營 業，為 香港第一家幕牆公司，目前香港地區 共有四家幕牆公司，彼此間競爭非常 激烈，價錢甚至壓得比台灣低。 香 港 幕 牆 公 司 比 新 加 坡 Winwall、 PSB 都還早經營。早期香港幕牆公司還沒 經營前，香港的帷幕牆業者必須送到 美國、日本或澳洲做試驗。 香港的法規規定，建築物不需做動態 水密試驗項目，但有時爲了配合部分 業者的需要，所以香港幕牆公司現在 也購置了動態水密設備。. z. z. 所談國家或實 驗室.
(51) 第四章 國內帷幕牆風雨試驗檢測發展檢討分析. 訪談人士. 精恩金 屬股份 有限公 司朱光 時課長. 訪談意見 z. 比較之後：兆閔價格便宜，但時間耗 費 較 長 （ 含 船 期 約 需 多 15 天 左 右 ） ， 自己需準備的東西少；內政部建研所 風雨實驗室價格較貴，時間耗費較 短，且交通聯繫方便，但自己需準備 的 人 員、施 工 機 具、封 艙 材 料 等 較 多 。. z. 在亞洲國家曾做過許多的風雨試驗， 精恩公司都與其有相當的合作經驗。 去年精恩曾經來建研所風雨實驗室做 過 1 次。 至今又至國外做過 2 次實驗，都選在 新 加 坡 Winwall。事 實 上 會 決 定 在 那 裡 做都是業主的選擇，精恩公司也無權 過問。國內的建築師或顧問公司會提 供一些風雨實驗室清單給廠商業主， 如 新 加 坡 Winwall、日 本、中 國 大 陸 東 筦萬江兆閔、建研所風雨實驗室。 新 加 坡 Winwall 是 新 加 坡 政 府 認 證 通 過的，大家覺得比較有公信力，但設 備看起來還是建研所的比較新。價錢 Winwall 比 較 貴，且 還 要 船 運 費 用 及 時 間 （ 約 1 星 期 至 10 天 ） ， Winwall 可 讓我們選擇自行施工或委由他們施 工，價錢會因此有所不同。 上 次 精 恩 去 Winwall，同 時 間 就 還 有 3 家台灣廠商在施工，因他們有較多測 試 艙，有 的 用 木 板 把 兩 個 測 試 艙 隔 開。 也有鄰近國家如馬來西亞、泰國到. z z. z. z. z z. 所談國家或實 驗室. 訪談日期. 新 加 坡 、 日 本 、 中 國 大 陸 、 台 灣 漢 宗、建研所. 96.05.08. Winwall 做 風 雨 試 驗 的 。 可見得台灣 1 年的案量也不少，事實 上也不見得是公家機關才會做風雨試 驗。這 兩 次 配 合 業 主 去 Winwall 做 的， 都是民間機構案件。一般帷幕牆面積. 31.
(52) 帷幕牆風雨試驗檢測發展策略之研究. 訪談人士. 訪談意見. z. 鈺仁鋁 業股份 有限公 司林文 傑專案 工程師. z z. z. z. z. z 32. 所談國家或實 驗室. 訪談日期. 新加坡、中國 大陸、建研所. 96.05.08. 超 過 10,000m 2 ， 現 在 的 建 築 業 主 都 會 有共識要做帷幕牆風雨試驗，以保障 安全。 故 比 較 總 結 ： 新 加 坡 Winwall 價 格 較 貴且時間耗費較長（含船期約需多 7-10 天 ） ， 但 測 試 艙 較 多 且 有 新 加 坡 政府認證，較具公信力；而內政部建 研所風雨實驗室價格合理，時間耗費 較短且方便，但只有 1 個測試艙，為 最大缺點，萬一時程不符公司需要， 就難配合了。 去年鈺仁鋁業公司於內政部建研所風 雨實驗室做過 1 次試驗。 至今又至國外做過 1 次風雨試驗為國 立宜蘭大學的案子，是業主決定要在 新 加 坡 Winwall 做 的 緣 故 。 新 加 坡 Winwall 此 次 做 風 雨 試 驗 含 施 工，價錢總體比建研所高，但若扣掉 施工工資，可能還比建研所便宜，雖 然還要耗費船運費用及時間（約 2 星 期）。會多準備備品，此次於新加坡 Winwall 僅 測 試 帷 幕 牆 固 定 部，窗 戶 在 大同鋁業做測試。 本人以前曾在中華電線電纜公司服 務，他們比較喜歡在中國大陸東筦萬 江兆閔做。 本 公 司 每 年 會 做 1~2 個 風 雨 試 驗 。 可 見台灣 1 年的案量也不少，應該會超 過 30 個。事 實 上 目 前 民 間 機 構 業 主 確 實已有共識，知道要做帷幕牆風雨試 驗的重要性，確保帷幕牆建築物之安 全，所以風雨測試費用早已含在其預 算內。 一般而言業主廠商會比較想去國外做.
(53) 第四章 國內帷幕牆風雨試驗檢測發展檢討分析. 訪談人士. 訪談意見. z. 元一實 業股份 有限公 司林清 豐工程 部經理. z z z z. z. z. 元一實 業股份 有限公 司趙保 典工程 部副理. z. z. 所談國家或實 驗室. 訪談日期. 本公司以前去新加坡做過帷幕牆風雨 新 加 坡 、 台 灣 漢宗、建研所 試驗 3 次，本人去過 2 次。 早 期 無 CNS 時 代 ， 我 們 曾 在 力 霸 鋁 門 窗公司做過試驗。 現在新加坡當地本公司有認識的廠 商，可幫我們組裝試體。 新加坡有 3 家實驗室可做帷幕牆風雨 試驗，競爭激烈，試驗價格不會比國 內 高 ， 並 有 國 際 認 證 ， 出 類 似 CNS 規 範的報告。 往新加坡船運只要一星期就到，用木 箱裝貨櫃，約需 1 萬元的船費。如果 試體臨時有缺失，就用空運緊急補件 寄去，還來得及。 在我印象中，以前公司去新加坡或漢 宗做試驗，對方都已經先幫我們搭好 鷹 架 了（ 或 者 是 原 已 組 好 推 過 去 的 ）， 進場就可以直接安裝帷幕牆，省去較 多的前置作業時間。其他方面我認為 內政部建研所都還不錯。 以前本公司曾在新加坡及漢宗做過試 新 加 坡 、 台 灣 驗，感覺上內政部建研所的風雨實驗 漢宗、建研所. 96.05.16 96.06.01. 試 驗（ 觀 光 娛 樂 可 能 會 是 因 素 之 ㄧ ）， 通常本公司只派 1 人過去參與，但營 造 廠 的 部 份 會 派 2~3 人 去 ， 並 且 會 安 排 4~5 天 的 試 驗 期 。 總結意見：至內政部建研所做風雨試 驗不錯，但是去那裡做試驗只能由業 主選擇。. 96.06.01. 室設備較新，做起來很滿意。但感覺 上也許較缺乏經驗，是美中不足處。 公司只有在業主有編列風雨試驗預算 時才做帷幕牆風雨試驗，故沒有一年 一定做幾個風雨試驗的計畫。. 33.
