子計畫3：建材音響性能資料庫之建立—隔音窗類建材
98
0
0
全文
(2) 建材音響性能資料庫之建立-隔音窗類建材. 第三章 隔音窗類建材隔音性能之實驗計劃 …………27 第一節 國內常用代表性之窗類建材種類調查分析 27 第二節 隔音窗之市場調查…………………………32 第三節 隔音窗隔音性能之檢測樣本選定與實驗計劃 ………………………………………36 第四章. 隔音窗類試體之檢測流程……………………45. 第一節 隔音窗試體檢測之前置作業………………45 第二節 隔音窗試體檢測之基本資料………………47 第三節 隔音窗建材隔音性能檢測結果資料彙整…50 第四節 綠建材高性能隔音窗檢測結果評估案例…56 第五節 隔音窗檢測流程之注意事項及建議……58 第五章. 高性能隔音窗建材資料庫檢索系統建置……61. 第一節 高性能防音綠建材資料庫架構擬訂………61 第二節 高性能防音窗類建材隔音性能資料庫系統之 建置…………………………………………63 第三節 檢索系統之建置成果………………………68. 第六章. 結論與建議……………………………………71. 第一節 研究結果 …………………………………71 第二節 後續研究及建議……………………………72 II.
(3) 目次. 附錄一. 期初審查會議評審意見執行現況……………73. 附錄二. 期中審查會議評審意見執行現況……………74. 附錄三. 期末審查會議評審意見執行現況……………76. 附錄四. 隔音窗測試結果……………………………78. 參考文獻 ………………………………………………85. III.

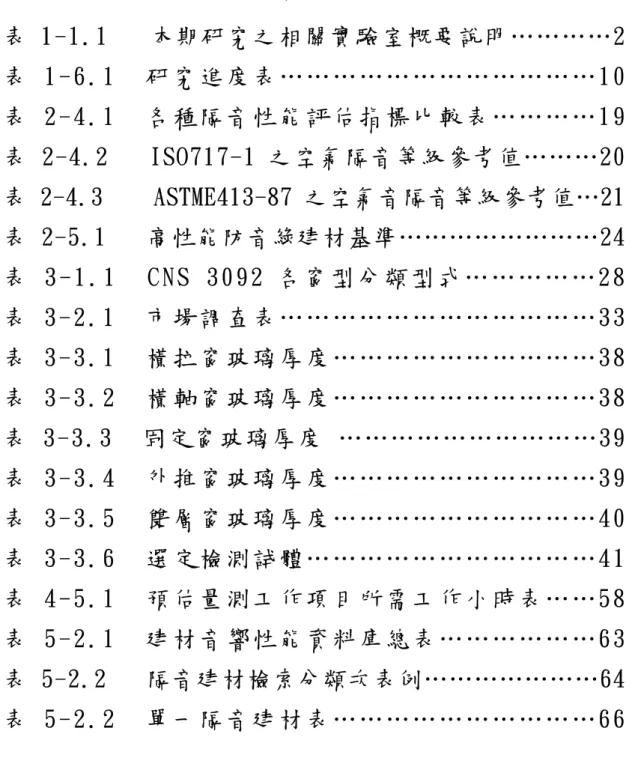

(4) 建材音響性能資料庫之建立-隔音窗類建材. 表. 次. 表 1-1.1. 本期研究之相關實驗室概要說明…………2. 表 1-6.1. 研究進度表………………………………10. 表 2-4.1. 各種隔音性能評估指標比較表…………19. 表 2-4.2. ISO717-1 之空氣隔音等級參考值………20. 表 2-4.3. ASTME413-87 之空氣音隔音等級參考值…21. 表 2-5.1. 高性能防音綠建材基準……………………24. 表 3-1.1. CNS 3092 各窗型分類型式……………28. 表 3-2.1. 市場調查表………………………………33. 表 3-3.1. 橫拉窗玻璃厚度…………………………38. 表 3-3.2. 橫軸窗玻璃厚度…………………………38. 表 3-3.3. 固定窗玻璃厚度 …………………………39. 表 3-3.4. 外推窗玻璃厚度…………………………39. 表 3-3.5. 雙層窗玻璃厚度…………………………40. 表 3-3.6. 選定檢測試體……………………………41. 表 4-5.1. 預估量測工作項目所需工作小時表……58. 表 5-2.1. 建材音響性能資料庫總表………………63. 表 5-2.2. 隔音建材檢索分類次表例…………………64. 表 5-2.2. 單一隔音建材表…………………………66. IV.
(5) 圖次. 圖. 次. 圖 1-1.1. R4/R5 餘響室實驗室平面圖………………3. 圖 1-1.2. R4/R5 餘響室實驗室照片現況……………3. 圖 1-3.1. 計劃流程………………………………………6. 圖 2-1.1. 委託檢測評估作業流程圖…………………11. 圖 2-2.1. 試體大樣圖…………………………………13. 圖 2-2.2. 特殊配件說明示意圖………………………13. 圖 2-2.3. 試體檢測流程圖…………………………14. 圖 2-3.1. 透過損失音壓測定法之實驗裝置示意圖…15. 圖 2-4.1. ISO 717-1 之空氣隔音等級參考曲線…20. 圖 2-4.2. ASTME413-87 之空氣隔音等級參考曲線…21. 圖 2-4.3. CNS 10486 規定隔音窗之隔音等級曲線…22. 圖 2-5.1. 高性能防音綠建材的評估…………………23. 圖 3-1.1. 窗構造因子對隔音性能之影響示意圖…28. 圖 3-1.2. CNS3092 窗型示意圖…………………29. 圖 3-1.3. 氣密性等級. 圖 3-1.4. 窗框部材間之接絞方式示意圖 ……………31. 圖 3-1.5. 影響隔音性能主要因子 ……………………32. 圖 3-3.1. 隔音窗細項百分比圖………………………36. 圖 3-3.2. 橫拉窗玻璃厚度百分比圖…………………38. 圖 3-3.3. 橫軸窗玻璃厚度百分比圖…………………38. 圖 3-3.4. 固定窗玻璃厚度百分比圖…………………39. 圖 3-3.5. 外推窗玻璃厚度百分比圖………………39. 圖 3-3.6. 雙層窗玻璃厚度百分比圖…………………40. (CNS 11527) ………………30. V.
(6) 建材音響性能資料庫之建立-隔音窗類建材. 圖 3-3.7. 測試框架圖 ………………………………43. 圖 4-1.1. 試體於測試框之安裝示意圖………………46. 圖 5-1.1. 防音建材網站架構圖……………………61. 圖 5-3.1. 防音建材檢索總表 ……………………68. 圖 5-3.2. 防音建材檢索建材細項分類次表…………69. 圖 5-3.3. 已測防音類建材列表………………………69. 圖 5-3.4. 已測防音類建材防音性能表………………70. VI.
(7) 摘要. 摘. 要. 關鍵詞：量測、評估、操作程序、隔音性能、防音綠建材、隔音窗、資料庫. 本期計畫延續前期研究之建築音響館營運規劃與實驗課題結 論，配合建築音響館之完工運轉時程，首先依據相關規範建立實驗室 建材隔音性能量測與評估操作程序，作為音響館後續進行檢測服務之 依據。另一方面為因應綠建材標章制度--防音綠建材認證制度之推 行，以及研議中之建築技術規則隔音規定項目要求，本期研究將在音 響館完工可運轉之條件下，選擇防音綠建材—國內常用代表性隔音窗 類建材試體，進行隔音實驗分析與評估基準之比較，其結果將作為防 音綠建材認證制度推行之參考，並作為建材音響性能資料庫建構之基 礎。 本期研究計畫內容如下： （一）建築音響館窗類建材隔音之量測與評估作業程序建立 隔音量測與評估相關規範之適用範圍、量測條件、計算方式、 結果表示、測試報告等規定之彙整。 建築音響館窗類建材之委託檢測操作流程研擬。 （二）高性能防音綠建材--窗類建材隔音性能之實驗計畫 國內常用代表性之窗類建材種類調查分析。 隔音窗隔音性能之檢測樣本選定與實驗分析。 （三）窗類建材隔音性能之檢測結果之評估比較 隔音窗隔音性能等級評定與相關基準之比較分析。 隔音窗建材隔音性能檢測結果資料彙整與建檔。 （四）高性能防音綠建材資料庫檢索系統建置 高性能防音綠建材資料庫架構擬訂。 高性能防音綠建材--窗類建材隔音性能資料庫系統之建置。. VII.
(8) 建材音響性能資料庫之建立-隔音窗類建材. Abstract Keywords: measurement , evaluation, procedure of operation, sound insulation ,green materials, soundproof windows, databank We extended this study by the conclusions of the previous research: The operation planning of Building Acoustic Laboratory and the topics of research in the future. In this study operation procedure of measurement and evaluation for soundproof windows will be established according to the international standards. The experiments of sound insulation in soundproof windows are important items. The results will be helpful to the establishment of the databank of performance of soundproof windows. The content of this study: (I) The operation procedure of measurement and evaluation for soundproof windows in Building Acoustic Laboratory 1. the suitable range, condition, calculation way, the result, test report 2. the establishment of operation procedure for sound insulation of windows (II) The experiments of high performance green materials -- soundproof windows 1. the investigation of soundproof windows in Taiwan 2. the specimens of sound insulation measurement (III) The results and discussions of measurement and evaluation for soundproof windows 1. the rating of sound insulation and compared with the standards 2. to file the data of experiments (IV) Establishment of the Databank of Acoustic Performance 1. Establishment of the databank framework of acoustic performance—soundproof green materials 2. Establishment of the databank of acoustic performance—soundproof windows. VIII.
(9) 第一章 緒論. 第一章. 緒論. 第一節 研究計畫背景與目的 一、研究背景 近年來國民所得提高，生活品質提昇，國人對於環境品質及 健康生活條件的要求日益殷切。噪音污染無臭無味又不具殘留 性，在認定上因人有很大的差異，不若空氣、水質及毒性化學物 質污染對人有立即性之影響，故長期以來並未受到太大的重視， 在建築物噪音的要求基準及防治工作亦缺乏完整之法令規範。 因應上述問題國內近年來為提昇建築環境品質正積極進行防 音性能法規及基準之訂定，並提供社會需求而建構之國家實驗室 建築音響館為重要檢測單位，將可提供具有公信力之本土建材音 響性能數據，作為訂定基準之依據。另外配合綠建材標章制度之 推行，建築音響館亦將作為綠建材標章認證流程中之檢測單位， 協助綠建材標章制度之推動。 本研究之前期研究--建築音響館實驗架構與營運規劃之研 究，已完成研擬實驗架構、未來五年研究課題內容以及可執行之 營運規劃。建築音響館實驗室之建置均符合 ISO 相關標準，未來 量測方法與評估方法將以 ISO 為主要依據。配合音響館即將完工 運轉進行建材音響性能之檢測，現階段重要課題乃是建立各實驗 室之標準量測方法與評估操作程序，並陸續進行各項實驗檢測， 以建立資料庫並提供建材產業界檢測服務。. 1.
(10) 建材音響性能資料庫之建立-隔音窗類建材. 本期研究延續前期之研究成果並配合音響館完工營運的時 程，進行建材音響性能檢測評估作業流程與資料庫建立之研究。 因應防音綠建材標章認證制度之推行以及研議中之建築技術規則 隔音規定項目要求，本期研究選擇防音建材認定項目之隔音窗類 建材，建立隔音性能檢測評估操作程序，並在音響館完工可運轉 條件下針對 R4/R5 餘響室，如圖 1-1.1、1-1.2 相關圖面所示，進行 國內常用具代表性之隔音窗樣本之實驗檢測與評估，其結果作為 窗類建材隔音性能資料庫建構之基礎，並研擬高性能隔音窗建材 資料庫檢索系統。 本期研究之相關實驗室為 R4/R5 餘響室，其用途、容積、頻率 範圍等概要說明如表 1-1.1 本期研究之相關實驗室概要說明 表 1-1.1 本期研究之相關實驗室概要說明 實驗室名稱. 用途. R4 餘響室. 空氣音隔音量測 音源室 空氣音隔音量測 受音室. R5 餘響室. 容積 M3 量測頻寬範圍 220. 100 Hz~5000Hz. 250. 標準規範 ISO -140-6 ISO -140-1 ISO -3741 ISO –140-3. 二、研究目的 本期研究延續前期之研究成果及配合音響館完工營運的時 程，進行有關建材音響性能議題之規劃，本計劃目的如下。 1. 研究建立之量測與評估操作程序，將提供建築音響館進行防音 綠建材音響性能實驗與委託檢測作業之參考，除提供具有公信 力之建材音響性能數據，並有助於國內防音綠建材之研發。 2. 本研究完成代表性隔音窗測試樣本之性能檢測與結果分析比 較，有助於建築音響實驗室之性能驗證。 3.本研究資料庫系統之建置成果將可配合推動綠建材標章—高性 能防音綠建材認證制度，提昇建築居住品質。 2.
(11) 第一章 緒論. 圖 1-1.1 R4/R5 餘響室實驗室平面圖. 圖 1-1.2 R4/R5 餘響室實驗室照片現況 3.
(12) 建材音響性能資料庫之建立-隔音窗類建材. 第二節 研究計劃內容 本期計畫延續前期研究之建築音響館營運規劃與實驗課題結 論，配合本年度 建築音響館之完工運轉時程，首先依據相關規範 建立實驗室建材隔音性能量測與評估操作程序，作為音響館後續 進行檢測服務之依據。另一方面為因應綠建材標章制度--防音綠 建材認證制度之推行，以及研議中之建築技術規則隔音規定項目 要求，本期研究將在音響館完工可運轉之條件下，選擇防音綠建 材—國內常用代表性隔音窗類建材試體，進行隔音實驗分析與評 估基準之比較，其結果將作為防音綠建材認證制度推行之參考， 並作為建材音響性能資料庫建構之基礎。 本期研究計畫內容如下： （一）建築音響館窗類建材隔音之量測與評估作業程序建立 1. 隔音量測與評估相關規範之適用範圍、量測條件、計算 方式、結果表示、測試報告等規定之彙整。 2. 建築音響館窗類建材之委託檢測操作流程研擬。 （二）高性能防音綠建材--窗類建材隔音性能之實驗計畫 1. 國內常用代表性之窗類建材種類調查分析。 2. 隔音窗隔音性能之檢測樣本選定與實驗分析。 （三）窗類建材隔音性能之檢測結果之評估比較 1. 隔音窗隔音性能等級評定與相關基準之比較分析。 2. 隔音窗建材隔音性能檢測結果資料彙整與建檔。 （四）高性能防音綠建材資料庫檢索系統建置 1. 高性能防音綠建材資料庫架構擬訂。 2. 高性能防音綠建材--窗類建材隔音性能資料庫系統之建 置。. 4.
(13) 第一章 緒論. 第三節 研究方法與流程 一、研究方法 本研究研究方法是藉由文獻資料分析擬訂建築音響館窗類建 材之隔音性能量測與評估操作程序。在量測評估操作程序確立之 後，調查國內常用代表性隔音窗類建材，及選定隔音窗試體進行 隔音性能實驗分析，並將結果彙整建檔，研究過程中根據專家諮 詢意見隨時進行修正。最後研擬高性能防音綠建材—隔音窗類建 材資料庫檢索系統建置。 (一)文獻分析法 蒐集國內現行之隔音窗之分級基準及評估方式，加以分析 檢討，並因應國內機制並以彙整，為國內相關基準研擬之參考 架構。另外也將對現行市場進行調查，完成國內常用具代表性 隔音窗調查分析。彙整為未來建立防音綠建材資料庫之參考基 礎。 (二)實驗分析法 本研究建立之量測與評估操作程序，將提供建築音響館進 行防音綠建材音響性能實驗與委託檢測作業之參考，除提供具 有公信力之建材音響性能數據，並有助於國內防音綠建材之研 發。 (三)比較分析法 本研究將完成代表性隔音窗測試樣本之性能檢測與相對性 結果分析，比較其差異性，有助於建築音響實驗室之性能驗 證。 (四)專家諮詢法 研究結果經過初步整理後，邀請對隔音材方面學有所長之 專家學者，進行互動的交流溝通。並將針對本研究內容進行審 議，提出應修正及增刪之意見，作為本研究內容之重要參考。 5.
(14) 建材音響性能資料庫之建立-隔音窗類建材. 二、研究架構流程 文獻蒐集及資料之 分析、探討. 窗類建材實驗室隔音 量相關規範彙整與委 託檢測作業流程研擬. 常用代表性隔音窗之 市場調查與實驗計畫. (實驗測試方面). (理論模式方面). 專 家 諮 詢 量測方法之 文獻回顧. 窗構件透過損失 理論 實驗室 條件. 實測 方法 預備測試. 窗之構造 方式檢討. 實驗境界條件設定 隔音窗類建 材實驗室隔 音性能檢測 之樣本選定. 影響窗隔音性能. 實驗室測定. 隔音窗建材隔音性 能檢測結果與基準 之 評 估 比 較. 高性能防音綠建材—隔音 窗類建材資料庫檢索系統. 6. 圖 1-3.1 計劃流程. 變化因子之探討.
(15) 第一章 緒論. 第四節 預期研究成果 本期研究主題為隔音窗類建材。為延續前期研究之建築音響 館營運規劃與實驗課題結論，及配合建築音響館之完工運轉時 程；首先依據建立實驗室建材隔音性能量測與評估操作程序，作 為音響館後續進行檢測服務之依據。另一方面為因應綠建材標章 制度--防音綠建材認證制度之推行，以及研議中之建築技術規則 隔音規定項目要求，將選擇防音綠建材—國內常用代表性隔音窗 類建材試體，進行隔音實驗分析，其結果將作為防音綠建材認證 制度推行之參考，並作為建材音響性能資料庫建構之基礎。 （一）本計畫之預期成果 1.配合防音綠建材制度之認定項目，建立建築音響館隔音窗 類建材隔音性能之委託檢測與性能評估作業流程。 2. 完成國內常用具代表性隔音窗調查分析，作為後續實驗 取樣與資料庫建構之參考依據。 3. 國內常用隔音窗類建材樣本之隔音性能實驗分析與等級 評定基準之比較。 4. 完成高性能防音綠建材—窗類建材隔音性能資料庫檢索 系統之建置。 （二）本計畫之預期效益 1.本研究建立之量測與評估操作程序，將提供建築音響館 進行防音綠建材音響性能實驗與委託檢測作業之參考，除 提供具有公信力之建材音響性能數據，並有助於國內防音 綠建材之研發。 2.本研究完成代表性隔音窗測試樣本之性能檢測與結果分 析比較，有助於建築音響實驗室之性能驗證。 3.本研究資料庫系統之建置成果將可配合推動綠建材標 章—高性能防音綠建材認證制度，提昇建築居住品質。. 7.
(16) 建材音響性能資料庫之建立-隔音窗類建材. 第五節 文獻回顧 一、中文部分 1. 江哲銘、賴榮平，1990 年，建築物防音設計要求之研究-建 築技術規則防音法規修正之研究，內政部建築研究所 2. 江哲銘、賴榮平，1991 年，建築物防材料與防音構造準則 之研究-建築技術規則與規範之擬議內政部建築研究所 3. 江哲銘、賴榮平，1992 年，建築物外牆防音準則之研究-建 築技術規則防音規範之擬議內政部建築研究所 4. 蕭江碧，2001 年，音響實驗館實驗設施建置之研究，內政 部建築研究所 5. 江哲銘、賴榮平，2002，室內環境品質及性能研究子計畫 2 住宅室內環境品質性能基準研究，內政部建築研究所 6. 江哲銘、林芳銘，2003，綠建材性能實驗研究子計畫 3 建 築音響館實驗架構及營運規劃之研究，內政部建築研究所 7. 內政部建築研究所，2003，綠建材解說與評估手冊 8. 鍾孟勳，1992，建築物外牆開口部隔音性能之研究-窗構件 構造因子變化對透過損失之影響，成功大學碩士論文 9. 中國國家標準 CNS 8466，聲音透過損失之實驗室測定法 10. 中國國家標準 CNS 9056，餘響室法吸音率測定法 11. 中國國家標準 CNS 8465，建築物隔音等級 12. 中國國家標準 CNS 10485，隔音窗 13. 中國國家標準 CNS 10486，隔音窗檢驗法 14. 中國國家標準 CNS 11527，門窗氣密性試驗法 15. 中國國家標準 CNS 3092，鋁合金製窗. 8.
(17) 第一章 緒論. 二、外文部分 1. ISO Standards Handbook，Acoustics Vol.1 General aspects of acoustics Methods of noise measurement in general Noise with respect to human beings, 2000.3 2. ISO 140-1:1997 Acoustics -- Measurement of sound insulation in buildings and of building elements - Part 1: Requirements for laboratory test facilities with suppressed flanking transmission 3. ISO 140-2:1991 Acoustics -- Measurement of sound insulation in buildings and of building elements - Part 2: Determination, verification and application of precision data 4. ISO 140-3:1995 Acoustics -- Measurement of sound insulation in buildings and of building elements - Part 3: Laboratory measurements of airborne sound insulation of building elements 5. ISO 140-6:1998 Acoustics -- Measurement of sound insulation in buildings and of Building elements -- Part 6: Laboratory measurements of impact sound insulation of floors 6. ISO 717-1:1996 Acoustics -- Rating of sound insulation in buildings and of building—Part 1:Airborne sound insulation 7. ISO 717-2 1996 Acoustics -- Rating of sound insulation in buildings and of building—Part 2:Impact sound insulation 8. ISO/DIS 15186-l Acoustics - Measurement of sound insulation in buildings and of building elements using sound intensity -Part 1: Laboratory conditions 9. Annual Book of ASTM Standards, Section 4, 1999 10. ASTM E413-87 1999 Classification for Rating Sound Insulation 9.
(18) 建材音響性能資料庫之建立-隔音窗類建材. 第六節 研究進度 表 1-6.1 研究進度表 月次 第 一 月 工作項目. 第 二 月. 第 三 月. 第 四 月. 第 五 月. 第 六 月. 第 七 月. 第 八 月. 第 九 月. 第 十 月. 第 十 一 月. 第 十 二 月. 備 註. 相關資料收集 音響實驗室檢 測作業流程與 實驗計畫研擬 專家諮詢會議 期中簡報 隔音窗建材隔音 性能檢測實驗. (配合建築音響館驗收進度待測中). 隔音窗類建材隔 音性能檢測結果 評估比較 高性能防音綠建 材資料庫檢索系 統建置 專家諮詢會議 期末簡報 繳交結案報告書. 預 定 進 度 (累積數). 9%. 18%. 36%. 40%. 50%. 55%. 63%. 73%. 82%. 91%. 98%. 100%. 說明：１工作項目請視計畫性質及需要自行訂定，預定研究進度以粗線表示其起 訖日期。 ２預定研究進度百分比一欄，係為配合追蹤考核作業所設計。請以每一小 格粗組線為一分，統計求得本計畫之總分，再將各月份工作項目之累積 得分(與之前各月加總)除以總分，即為各月份之預定進度。 ３科技計畫請註明查核點，作為每一季所預定完成工作項目之查核依據。. 10.
(19) 第一章 緒論. 11.
(20) 第二章 隔音窗類建材隔音量測與評估作業程序建立. 第二章隔音窗類建材隔音量測與評估作業程序建立 本章內容旨在簡要說明，隔音量測評估之作業流程及相關規範 之適用範圍、量測條件、計算方式、結果表示、測試報告等規定。. 第一節 防音建材之委託檢測作業流程 隔音量測評估之作業流程如圖 2-1.1 所示，可從廠商提出申 請、試體規格相關規定、檢測辦法及評估方式到最後的報告書呈 現，做為評估作業流程主要之討論範圍。 申請、諮詢階段. 廠商委託提出申請. 依規定及諮詢服務建議結果準備 文件並進行檢測. No. 檢 測 單 位 受 理 階 段. 依檢測試 體規格送測. Yes 檢測單位受理. 建材試體檢測評估 建材檢驗報告書. 建 檔. 廠商及建材 資料庫建檔. 委託設計選用材 民眾查詢. 圖 2-1.1 委託檢測評估作業流程圖. 11.
(21) 建材音響性能資料庫之建立-隔音窗類建材. 第二節 試體製作與檢測流程 建築音響館檢測除了提供具有公信力之建材音響性能數據， 並有助於國內防音綠建材之研發，配合高性能綠建材推廣及防音建 材研究接受委託進行綠建材防音性能檢測。試體製作與檢測流程如 下。 一、試體製備作業原則規定 1. 試體規格：按隔音窗試體實際大小，但不可超過測試框尺寸 350cm(寬)×300cm(高)×60cm(厚)。 2. 試體構造：檢附試體名稱、型號、樣本構造圖，及配件、材 料說明及性能証明等，依申請內容按正常情況裝 設妥，如圖 2-2.1 試體構造圖、圖 2-2.2 特殊配 件說明示意圖。包括:外觀、型式尺寸、材料種類、 接合工法、 配件、性能規格証明及圖例說明等。 a.構造圖：(1)立面圖、(2)垂直斷面圖、(3)水平斷面圖、(4) 配件說明，如氣密塞性及氣密橡膠條。 b.材料說明：(1)主構成材(玻璃、窗框)、(2)副構成材(其他配 件材質) c.性能証明：氣密性(依據 CNS 11527 門窗氣密性試驗法) 3. 試體安裝：依 ISO 140-3，廠商需自行安裝，將試樣安裝於音 源室與受音室間開口之測試框內，隔音窗試體面 積比測試框小時，應建造隔音性較好的填充牆 (filler wall)，並將試體安裝於填充牆上留設的開 口，四周用吸音材及填縫材料處理。 12.

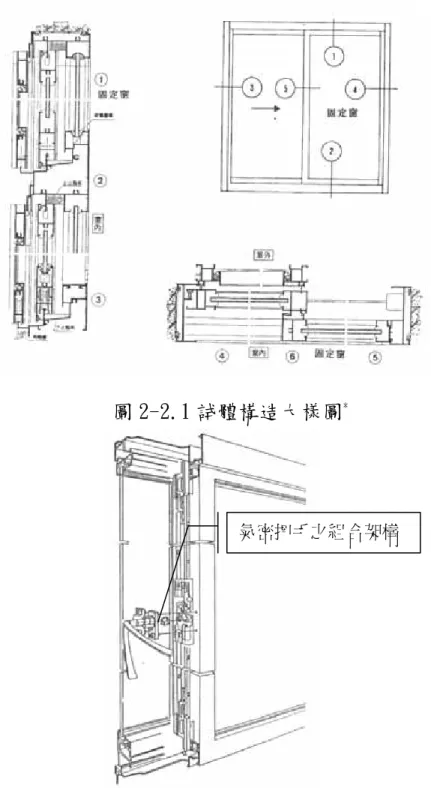

(22) 第二章 隔音窗類建材隔音量測與評估作業程序建立. 圖 2-2.1 試體構造大樣圖*. 氣密把手之組合架構. 圖 2-2.2 特殊配件說明示意圖* *鍾孟勳，1992，建築物外牆開口部隔音性能之研究-窗構件構造因子變化 對透過損失之影響，成功大學碩士論文. 13.
(23) 建材音響性能資料庫之建立-隔音窗類建材. 二、試體檢測流程. 送測廠商試體製作檢 附 試 體 圖 說. 音源室中音源音功率 確. 將隔音窗試體依相關 規定安裝於測試框或 filler wall之開口上. 認. 音 源 聲 器 位 置 設 定. 音源室及受音室各5個麥 克 風 測 點 設 定. 量測各麥克風音壓級求其 平 均 值. 測試框安裝於實驗 室開口. 實驗室量測條件及 量測儀器設定. 試體進行透過損失量測分 析與性能評定. 隔音窗測試報告完成. 圖 2-2.3 試體檢測流程圖. 14.
(24) 第二章 隔音窗類建材隔音量測與評估作業程序建立. 第三節 隔音窗隔音量測相關規範 一、實驗室隔音量測方法 聲音透過損失之實驗室量測方法主要有音壓法及音強法二 種。其中音壓法發展較早，為目前較為通用之測試方法，也是本音 響館主要隔音測試方法。 音響館隔音窗隔音量之量測是依據 IS0 140-1、IS0 140-3 標準 規範等對透過損失之音壓測定法規定。音壓法之實驗裝置如圖 2-3.1 透過損失音壓測定法之實驗裝置示意圖，主要在分別測定音 源室之室內平均音壓級(L1)、及受音室之室內平均音壓級(L2)，並 帶入透過損失值之計算式，以求得 TL 值，如公式 2-1 所示。以音 壓法測定時須考慮受音室之吸音效果，故須測定受音室之餘響時間 換算成吸音力(A)以修正之。依音壓測定法之規定，測試體面積規 定約 10 ㎡，但門窗類建材則依實際尺寸檢測。 R= (L 1- L 2)+ 10 ㏒ 10 (S/A)…………………公式 2-1 其中，R：隔音量(TL). (dB). Ll：音源側室內平均音壓級 (dB) L2：受音側室內平均音壓級 (dB). 噪音發生器. S：試料面積. (㎡). A：受音室之吸音力. (㎡). 功 率 擴 大 器. 喇叭. 。 。. ◎. 麥克風. 前 級 擴 大 器. 濾 波 器. 音 壓 計. 圖 2-3.1 透過損失音壓測定法之實驗裝置示意圖 15.
(25) 建材音響性能資料庫之建立-隔音窗類建材. 二、 ISO 有關音壓法隔音實驗室測定方法概述 本研究隔音窗類建材聲音透過損失之量測方法依據 ISO140-3 隔音性能量測規範，其適用範圍、需要儀器設備、量測 條件、量測位置及試樣透過損失之計算等概述如下。 (一) 適用範圍 本標準詳述建築構造單元如牆、樓板、門、窗、玻璃、 外牆單元等的空氣音隔絕的實驗室量測方法。其量測結果可用來 設計和比較建築構造單元的隔音性能，並可依其隔音性能將構造 單元分類。. (二)餘響室 1.實驗室測試設施應符合 IS0140/1 之要求。 2.餘響室容積應在 50m3 以上。 3.試樣開口，約 10 ㎡，最短邊長應大於 2.3m。. (三)儀器設備 1.音源側 (1)音源室產生之聲音應穩定，且使用之帶域雜音發生器應 具有1/3八度音程的範圍。 (2)音源包括一只以上揚聲器時，揚聲器應置於邊長小於 0.7m的箱體內並以同相位啟動。 2.受音側 (1)由一組固定麥克風或是一具可連續移動之麥克風來量 測，以求得平均音壓級。. 16.
(26) 第二章 隔音窗類建材隔音量測與評估作業程序建立. (2)濾波器應使用1/3八度音程濾波器; 濾波器之不同特性， 應依據IEC 225之規定。 (四)量測條件 1.測定試體 (1)隔牆： ‧尺寸依實驗室設備之開口而定，約10㎡，最短邊不 得小於2.3m。 ‧假如最低頻率的自由彈性波波長小於最小試體尺寸 之一半，則小於上述規定的開口尺寸亦可使用。 ‧裝設時應模擬其平常之接頭，儘量和實際構造相同 (2)門、窗玻璃、外牆單元 ‧測試方法如隔牆。 ‧試體比測試口小時則在測試口中應建造具有高度隔音 性能的填充牆(filler wall)，而試體安裝於填充牆開口 上。填充牆的隔音性能要求依照ISO 140-3 Annex B規 定。 ‧窗試體應儘量按照實際情形安裝，安裝於測試開口 時，四周約有10mm~13mm縫隙填吸音材料並作填縫處 理。 ‧裝設門時，其下緣應接近樓版平面。 2. 測定頻率範圍：1/3 octave. 100Hz-3150Hz. (五)量測位置與方法 1. 音源室中音功率應充足，使受音室的音壓級在任何頻率時能 比背景噪音高出 15dB 以上。 17.
(27) 建材音響性能資料庫之建立-隔音窗類建材. 2. 將一具揚聲器放在試樣對面的二個角落之一，而不面對試體 3. 5 個麥克風測點，且距房間邊緣或擴散體 0.7m 以上。 (六)測定結果之敘述 1. 所有量測頻率之隔音度(透過損失)都應以表格或曲線表示。 2. 測定結果須記錄下列事項： ‧測試機關名稱、日期。 ‧試體剖面圖，裝設情形，包括尺寸、厚度、單位面積重量、 保養時間/兩餘響室之容積。 ‧簡短描述程序和設備細節。. 18.
(28) 第二章 隔音窗類建材隔音量測與評估作業程序建立. 第四節 隔音窗隔音性能評估指標 隔音窗各頻率的透過損失可以用「單一評估指標值」方式，評 定構材之「隔音等級」 。在國內外不同之標準規範中，對構材隔音 性能有不同之認定方式，其分析如下表 2-4.1 各種隔音性能評估指 標比較表 表 2-4.1 各種隔音性能評估指標比較表 評估指標 Rw. 規 範 來 源 ．ISO 717-1. 測定頻率範圍. ．100~3150Hz ‧與等級曲線參考值比較各頻率不利偏 (1/3 oct.). STC. 評 估 及 標 稱 方 法 差總和應不超過32dB. ．ASTM E413-87 ．125~4000Hz ．與等級曲線參考值比較各頻率不利偏 (1/3 oct.). 差總和應不超過32dB ．任何頻率不利偏差不超過8dB ．分成25、30、35、40等級曲線. ．CNS 10486 窗隔音等級. ．125~4000Hz (1/3 oct.). ．以最不利值認定之，唯 30等級曲線及 35等級曲線，在頻率1250HZ以上之位 置，於各帶域在該等級曲線以下之聲 音透過損失(dB)合計在6dB以內時，可 讀取各該隔音等級曲線。. (一) RW 評估曲線 依 ISO717-1 對隔音等級之隔音等級求法，乃將依 ISO 140-3 量測到各頻率 1/3 oct. 透過損失值 R (量測曲線)與參考曲線比 較。參考曲線以每次 1dB 向量測曲線位移，直至各頻率超過參 考曲線之不利偏差量總合不超過 32dB，量測頻率範圍為 100~3150Hz，如表 2-4.2 ISO 717-1 之空氣隔音等級參考值及圖 2-4.1 ISO 717-1 之空氣隔音等級參考曲線。. 19.
(29) 建材音響性能資料庫之建立-隔音窗類建材. ﹡. 圖 2-4.1 ISO717-1 之空氣隔音等級參考曲線 ﹡. 表 2-4.2 ISO 717-1 之空氣隔音等級參考值. *ISO 717-1:1996 Acoustics -- Rating of sound insulation in buildings and of building—Part 1:Airborne sound insulation. 20.
(30) 第二章 隔音窗類建材隔音量測與評估作業程序建立. (二) STC 曲線評估系統 ASTM 中對構造、材料隔音等級之評估方式以 STC 值為標稱 符號，依 ASTM. E413-87 中之規定，「STC-隔音等級」之求法，. 與 ISO 717-1 類似乃將量測到各頻率 1/3 oct. 透過損失值 (稱為量 測曲線)與參考曲線比較。參考曲線以每次 1dB 向量測曲線位移， 直至各頻率超過參考曲線之不利偏差量總合不超過 32dB，且單一 頻率之最大不利偏差不得大於 8dB。此時參考曲線與 500Hz 相交 所對應之透過損失值，即標稱為 STC-值。參見表 2-4.3 ASTM 之 空氣音隔音等級參考值及圖 2-4.2 ASTM 之空氣隔音等級參考曲線 所示。 表 2-4.3 ASTM E413-87 之空氣音隔音等級參考值 Frequency, Hz. 125. 160. 200. 250. 315. 400. 500. 630. Level, dB. -16. -13. -10. -7. -4. -1. 0. 1. Frequency, Hz. 800. 1000. 1250. 1600. 2000. 2500. 3150. 4000. Level, dB. 2. 3. 4. 4. 4. 4. 4. 4. 圖 2-4.2 ASTM E413-87 之空氣隔音等級參考曲線 21.
(31) 建材音響性能資料庫之建立-隔音窗類建材. (三)窗隔音等級曲線 空氣音隔音性能指標之「窗隔音等級曲線」評估方式，依 CNS 8466 聲音透過損失之實驗室測定法之規定結果，以 CNS 10486 隔音窗檢驗法之等級曲評估方式計算得之。其評估指標 曲線如圖 2-4.3 CNS 10486 規定隔音窗之隔音等級曲線。 評估方式由試驗時將測定值填入圖中，於全測定帶域 16 個 頻率帶數填入之聲音透過損失曲線下面之隔音等級曲線讀取 之，唯 30 等級曲線及 35 等級曲線，在頻率 1250Hz 以上之位 置，於各帶域在該等級曲線以下之聲音透過損失(dB)合計在 6dB 以內時，可讀取各該隔音等級曲線。. 圖 2-4.3 CNS 10486 規定隔音窗之隔音等級曲線 22.
(32) 第二章 隔音窗類建材隔音量測與評估作業程序建立. 第五節 高性能防音綠建材之評估基準 一、高性能防音綠建材 依據「綠建材評估與解說手冊」*定義，高防音綠建 材為能有效防止噪音影響生活品質的建材。「防音」通常 透過「隔音」及「吸音」二種手法達成：隔音材即針對室 內有效阻隔噪音傳遞的構材；吸音材噪音針對發生源吸收 其音能量。防音建材依建築部位的差異，具有不同的特 性，選擇適合的隔音與吸音構材，並確認其所具有的性能 水準，搭配得宜則可達成防音效果。 二、高性能防音綠建材認定範圍 建築隔音性對象為了區別各空間之構造及構件，包括 建築物外牆、分界牆、分間牆、樓版表面材及屋頂等構造 與門、窗開口等建築元件。 而吸音性對象則為吸音材料，如開孔石膏板、吸音玻 璃棉、吸音岩棉、吸音開孔鋁板、吸音開孔石綿水泥板、 吸音岩綿裝飾板、吸音輕質纖維板等，如圖 2-5.1 高性 能防音綠建材的評估。 空氣音 牆壁及屋頂構造. 防 防 音 音. 隔 隔 音 音. 門扇 窗戶 固體衝擊音 樓版. 吸 吸 音 音. 吸音材. 圖2-5.1. 固體音 空氣音. 高性能防音綠建材的評估. *內政部建築研究所，2003，綠建材解說與評估手冊 23.
(33) 建材音響性能資料庫之建立-隔音窗類建材. 三、高性能防音綠建材評估要項與基準 防音性能評定要項分別依噪音源之發生與傳播兩種方式來區 分，有「空氣音隔音性能」及「衝擊音隔音性能」兩大類，其次， 再對建築之不同部位進行評定。 空氣音以空氣為傳遞介質，空氣音隔音性能之評定針對牆壁及 屋頂、窗戶、門扇等，介於環境與建築或建築內部之兩室間的結 構物件，以隔斷外部至內部或兩個單元間空氣噪音之傳遞。空氣 音隔音性能指標亦分為兩個單元量測，間隔以受測試體，求取音 源室與受音室之音響差值，差值越大代表該受測試體的隔音性能 越佳。基準如表 2-5.1 高性能防音綠建材基準所示。 窗戶隔音等級曲線以○○等級曲線表示，○○值越高表隔音性 能越佳。測試方法如前節所述之 CNS 8466 之規定，評估方法則依 照 CNS 10486 高性能隔音窗基準為 25 隔音等級。 表2-5.1. 高性能防音綠建材基準. 評估指標. 對象. 基準. 測試法. 隔 音. 牆壁及 屋頂構 造. 大於或等於 D-40. CNS8466 CNS8465. 吸 音. 一 D值. 二 窗戶隔音等級 窗戶 曲線. 大於或等於 25 隔音等 CNS8466 級曲線 CNS10486. 三 Ts 值. 大於或等於 Ts-25. CNS8466 CNS7184. 四 樓版衝擊音防 樓版表 音材ΔL 值 面材料. 大於或等於 12dB. ISO140-8 ISO717-2. 五 吸音率. 餘響室法吸音率大於 或等於 0.7. CNS9056. 門扇. 吸音材. 【文件審查】申請廠商須檢附相關施工流程、圖說、文件說明，確 保日後施做時，工法亦能符合高性能防音設計及要求。. 24.
(34) 第二章 隔音窗類建材隔音量測與評估作業程序建立. 第六節 隔音性能試驗檢測報告 檢測報告內容主要可分為三個部份呈現，為試體構造材料、試 驗方法、測試結果。其內容如下： (一) 試驗材料 1.試驗材料：材料性質 2.試樣規格：試體總面積及玻璃厚度 3.尺寸構造：附圖面表示 4.試樣面積及安裝法：試體總面積及其安裝方式 (二) 試驗方法 1.方法規範： ISO 140-3 2.餘響室：餘響室容積大小 3.開口部面積：試體開口大小 4.透過損失之計算：依據ISO140-3 (三) 測試結果 1.測試日期：當日之測試日期 2.溫度、溼度：當日之溫、溼度 3.各頻率之透過損失：用圖表表示之 4.隔音等級評定:各項等級評定. 25.
(35) 建材音響性能資料庫之建立-隔音窗類建材. 26.
(36) 第三章 隔音窗類建材隔音性能之實驗計劃. 第三章 隔音窗類建材隔音性能之實驗計劃 第一節 國內常用代表性之窗類建材種類調查分析 目前國內隔音窗建材分類的方式，依其營建類 CNS 族群分 類，有關材料分類方式有二種，一為依材料方式分類，依據 CNS 之分類主要可分為鋁合金製或塑膠製窗，另一為依開窗方式分三大 類，可分為拉窗、固定窗、開窗等。. 由窗構件構造觀點來看，窗構件主要由窗框和玻璃兩部分構 成，進一步細分則更包含許多不同之五金配件。不同之構造因子， 對窗構件之隔音性能均有不同程度之影響，故窗構件之隔音性能並 不能僅由單一材料(如鋁框材、玻璃)之隔音性能來探討。. 一、影響隔音窗性能之構造因子 (一)框材之構造方式 包括窗構材料、框材擠型厚度、框材斷面型式、窗框部寬度、 厚度等因素，均影響窗框部之隔音性能。一般框材所使用之鋁擠 型厚度在 1.5~2.0mm 間，窗框部寬度約 7~10cm 較常使用。另一 種主要之窗框材料為塑鋼窗，將塑膠原料高熱壓擠成框材，重要 結構部分以鋼片補強，框部寬度、深度均大於鋁窗，有較大之重 量。. 27.
(37) 建材音響性能資料庫之建立-隔音窗類建材. 氣. 密. 性. 玻. 能. 璃. 板. (厚度、種類). (填縫方式、間隙大小). 窗. 框. 材. (材質、擠型厚、接合方式). 圖 3-1.1 窗構造因子對隔音性能之影響示意圖 (二)窗框開閉型式 依 CNS 3092*鋁窗開閉型式之分類規定，窗型可分為拉窗、 固定窗及推窗等型式如表所 3-1.1 各窗型分類型式示，其各窗型 示意圖，如圖 3-1.2。一般建築物常用之窗型有橫拉窗、推射窗、 固定窗、直軸窗及其他氣密隔音窗等。窗框開閉型式不同，對窗 構件之隔音性能影響相當大。 表 3-1.1CNS 3092 各窗型分類型式 類別 拉窗 固定. 開窗. 窗型名稱 橫 拉 窗. (Horizontal Sliding Window). HS. 上下拉窗. (Vertical Sliding Window). VS. 固 定 窗. (Fixed Window). FX. 推 射 窗. (Projected-out Window). PO. 推 開 窗. (Casement Window). CM. 內 倒 窗. (Projected-in Window). PI. 橫 軸 窗. (Horizontal Pivoted Window ). HP. 直 軸 窗. (Vertical Pivoted Window). VP. ( Awning Window). AN. 搖. 窗. *中國國家標準 CNS 3092，鋁合金製窗. 28. 符號.
(38) 第三章 隔音窗類建材隔音性能之實驗計劃. 圖 3-1.2 CNS 3092 窗型示意圖 (三)窗框部氣密性 依 CNS 11527， 「門窗氣密性試驗」 加壓條件測定窗構件之 通氣量 q(m3/h．m 2 )，並代入氣密等級曲線評估之。如圖 3-1.3 所 示。氣密等級越低表其氣密性能越佳。一般橫拉窗為 8 等級程度， 氣密性較差。推開窗、固定窗和其他隔音窗則有較高之氣密性，氣 密等級在 2 等級。氣密能性之好壞，對窗構件之隔音性能亦有相當 程度之影響。 (四)玻璃板隔音性能 玻璃板佔窗構件絕大部分面積，不同厚度、種類玻璃對窗構件 隔音性能之影響也是相當大。一般建築物開口部所使用之玻璃種類 有平板玻璃、光板玻璃、壓花玻璃、強化玻璃、膠合安全玻璃…等 多種。 29.
(39) 建材音響性能資料庫之建立-隔音窗類建材. (五)框材與玻璃接合部接合方式 一般鋁窗框裝填玻璃板時，所使用之填縫料有 Silicon 和 PU 橡膠條兩種。而塑鋼窗則利用既成之壓條鑲嵌玻璃，填縫料之性能 與填縫確實與否，均對窗構件之隔音性有影響。 (六)窗框部材間之接絞方式 鋁框窗之擠型肢材間組合，係以螺栓鎖定方式;塑鋼窗則採高 熱高壓熔接方式。接續方式不同，影響到窗框之氣密性，亦間接影 響到窗構件之隔音性能。如圖 3-1.4 所示為接合方式案例. 圖 3-1.3 氣密性等級. 30. (CNS 11527).

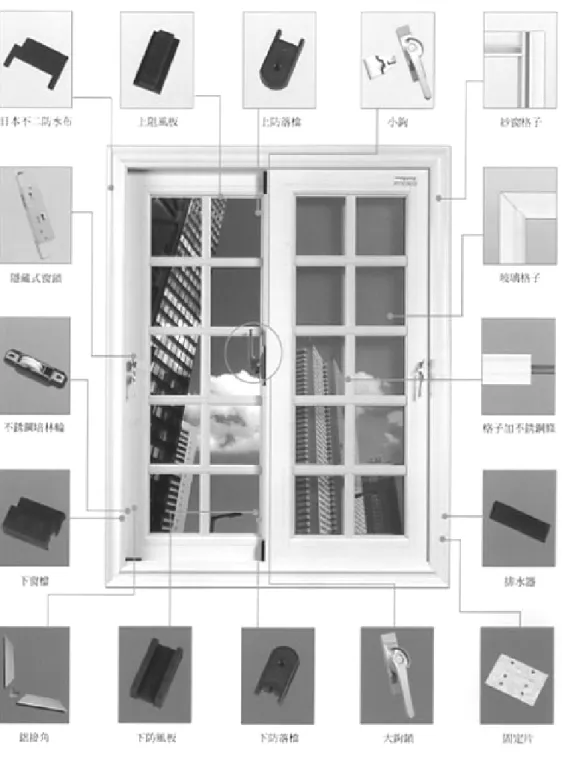

(40) 第三章 隔音窗類建材隔音性能之實驗計劃. 圖 3-1.4 窗框部材間之接絞方式示意圖 *資料來源 : 延誠有限公司. 31.
(41) 建材音響性能資料庫之建立-隔音窗類建材. (七)窗框材與結構體之接合條件. 窗框材與結構體之接合力式，在現場安裝施工時特別重要。 尤其鋁框窗之鋁擠型厚度有限且為中空構造，在高隔音要求場合易 成為漏音缺陷所在。 除上述幾點主要構造因子外，其他如各種的五金配件、固定器 對「窗構件」之隔音性能均可能不同程度之影響。舉例來說，隔音 橫拉窗所採用之「連動桿」固定方式，除可將內扇窗框扣緊外，內 扇與外扇間亦有較佳之緊閉方式，可改善窗構件之氣密性能其隔音 性能遠超過一般橫拉窗。如圖 3-1.5 影響隔音性能主要因子. 窗構件. 窗框. 玻璃. 框材(鋁框窗、塑鋼窗) ●窗型(橫拉窗、固定窗、推窗…) ● 窗框部氣密等級 ●. 種類 (單層、複層中空玻璃) ●厚度(5mm、8mm、10mm 光板玻璃為主) ●. 圖 3-1.5 影響隔音性能主要因子. 第二節 隔音窗之市場調查 如上所述，影響「窗構件」隔音性能之因子種類相當多，而彼 此之間又互有影響，各窗的隔音性能不同。限於時間、人力之限制， 以及考慮測試體取得之容易程度，茲以調查現有市場上三十家生產 廠商之隔音窗產品種類比率，調查的目的是找出常用之代表性隔音 窗作為檢測樣本，則作為探討範圍，如表 3-2.1 所示。. 32.
(42) 第三章 隔音窗類建材隔音性能之實驗計劃. 表 3-2.1 市場調查表 編號. 廠商. 窗戶類別 橫 拉 窗. A-1. 橫 軸 窗. 固 定 窗. 推 窗. 雙 層 窗. XX 鋁業. 玻璃. 氣密性. 水密性. 強度. 厚度. m3/h·m2. kgf/㎡. kgf/㎡. 35. 360. --. 50. 360. --. --. --. 2. 35. 360. 2. 50. 360. 2. 50. 360. --. 2. 75. 360. 5. 2. 60. 360. 2. 35. 360. 2. 70. 360. mm. 5 ◎. ◎. ◎. 2. 8 10. A-2. A-3. A-4. A-5. A-6. XX 企業 氣密窗. ◎. ◎. ◎. 5. ◎. ◎. ◎. 8. ◎. ◎. ◎. 10. XX 隔音窗. 5 ◎. ◎. ◎. 8. ◎. ◎. ◎. 10. XX 隔音窗. XX 不銹鋼隔音 窗 XX 鋼鋁有限公 司. 5 ◎. 8. ◎. 10 5. ◎. ◎. 8. ◎. ◎. 10 5. ◎. ◎. ◎. 8 10. A-7. XX 鋁業有限公 司. ◎. A-8. XX 鋼鋁. ◎. ◎. ◎. ◎. 8 ◎ A-9. ◎. ◎. 10. XX 鋁門業. 5 8 ◎. A-10. XX 窗股份有限 公司. 10. ◎. ◎. ◎. ◎. ◎. 5. ◎. ◎. ◎. ◎. ◎. 8. ◎. ◎. ◎. ◎. ◎. 10. 33.
(43) 建材音響性能資料庫之建立-隔音窗類建材. 編號. 廠商. 窗戶類別 橫 拉 窗. A-11. XX 鋁業. 橫 軸 窗. 固 定 窗. 推 窗. 雙 層 窗. 玻璃 厚度. 氣密性. 水密性. 強度. m /h·m. kgf/㎡. kgf/㎡. 2. 50. 360. --. --. 360. 2. 50. 360. 2. 75. 360. 2. 50. 360. 2. 60. 360. 2. 50. 360. 2. 50. 360. 2. 50. 360. 2. 50. 360. 3. 2. mm. ◎. 5. ◎. 8 10. A-12. XX 鋁門窗. 5 ◎. ◎. 8 10. A-13. XX 鋁門窗. 5 ◎. ◎. 8 10. A-14. XX 鋁門窗. A-15 XX 鋁業. ◎. ◎. ◎. ◎. 5. ◎. ◎. ◎. ◎. 8. ◎. ◎. ◎. ◎. 10. ◎. ◎. ◎. 5. ◎. ◎. ◎. 8 10. A-16. XX 鋁門窗. 5 ◎. ◎. ◎. ◎. 8 10. A-17. XX 鋁業. ◎. ◎. ◎. ◎. 5 8 10. A-18. A-19. XX 鋁業. XX 實業股份有 限公司. ◎. ◎. ◎. 5. ◎. ◎. ◎. 8. ◎. ◎. ◎. 10 5. ◎. ◎. 8 10. A-20. 34. XX 鋁業. 5 ◎. ◎. 8. ◎. ◎. 10.
(44) 第三章 隔音窗類建材隔音性能之實驗計劃. 廠商. 編號. 窗戶類別 橫 拉 窗. A-21. A-22. 橫 軸 窗. 固 定 窗. 推 窗. 雙 層 窗. XX 鋁業. XX 鋁業. 玻璃. 氣密性. 水密性. 強度. 厚度. m3/h·m2. kgf/㎡. kgf/㎡. 2. 50. 360. 2. 50. 360. 2. 50. 360. 2. 50. 360. 2. 50. 550. 2. 50. 360. 2. 50. 360. 2. 50. 360. 2. 50. 360. 2. 50. 450. mm. 5 ◎. ◎. ◎. ◎. ◎. 8. ◎. ◎. ◎. ◎. ◎. 10. ◎. ◎. 5. ◎. ◎. 8 10. A-23. A-24. A-25. XX 鋁業. XX. 5 ◎. ◎. 8. ◎. ◎. 10. ◎. ◎. ◎. ◎. 5. ◎. ◎. ◎. ◎. 8. ◎. ◎. ◎. ◎. 10. XX. 5 8 ◎. A-26. A-28. A-29. ◎. XX 股份有限公 司. A-27. ◎. 10 5. ◎. ◎. ◎. ◎. ◎. 8. ◎. ◎. ◎. ◎. ◎. 10. XX 鋼鋁. 5 ◎. ◎. ◎. 8. ◎. ◎. ◎. 10. XX 鋁業. 5 ◎. ◎. 8. ◎. ◎. 10. XX 鋁門窗. 5 ◎. ◎. 8 10. A-30. XX 鋁業有限公 司. 5 ◎. ◎. 8. ◎. ◎. 10. 總計. 54. 28. 21. 33. 19 備註：. 百分比%. 35. 18. 14. 21. 12. 35.
(45) 建材音響性能資料庫之建立-隔音窗類建材. 第三節 隔音窗隔音性能之檢測樣本選定與實驗計劃 本研究依上述市場調查之結果，統計現有各式隔音窗種類在 市場所佔比率，如 圖 3-3.1 所示。橫拉式之隔音窗在市場上佔有 約 35%之使用率，推窗 21%、橫軸窗 18%、固定窗 14%、雙層窗 12%等。而檢測樣本選定則以市場通用性及具代表性之隔音窗為優 先考量。. 隔音窗細項百分比例 橫拉窗. 橫軸窗. 固定窗. 推 窗. 雙層窗. 12% 35% 21%. 14%. 18%. 圖 3-3.1 隔音窗細項百分比圖 一、檢測樣本選定之因子探討 依上述各隔音窗之市場佔有率得知市場之趨勢，並以探討窗構 件之變因，以做為檢測樣本之選定。 (一) 框材：. 現在之市場調查主要可分為鋁窗及不銹鋼，以鋁框 窗較普及。. (二) 窗型： 主要窗型為橫拉窗、橫軸窗、固定窗、推窗、雙層窗， 現今市場上雖以橫拉窗佔為多數，但需考量各窗型之 使用情況，未來針對各種窗型皆有所檢測。. 36.
(46) 第三章 隔音窗類建材隔音性能之實驗計劃. (三) 氣密等級：氣密性和隔音性具有相對的關係，而氣密等級的 決定是依 CNS 11527， 「門窗氣密性試驗」規定其 等級，現今市場之隔音窗大多已達到等級 2 之基準。 (四)玻璃厚度：市場上隔音窗之玻璃厚度主要以 5mm、8mm、10mm 三種為主，玻璃之厚度對隔音性能有相對性之影響 性，在選測樣本時，將依各型窗式之玻璃厚度做為取 樣之重要依據。如下各圖表所示。. 37.

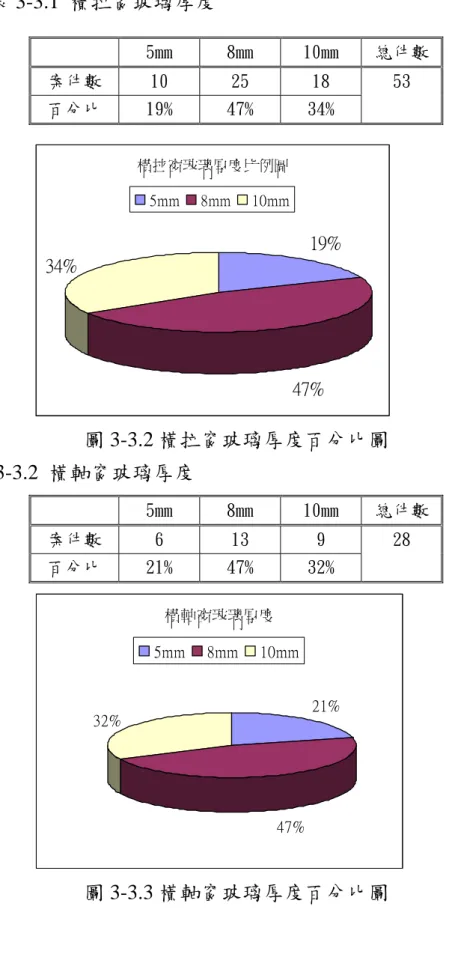

(47) 建材音響性能資料庫之建立-隔音窗類建材. 表 3-3.1 橫拉窗玻璃厚度 5mm. 8mm. 10mm. 總件數. 案件數. 10. 25. 18. 53. 百分比. 19%. 47%. 34%. 橫拉窗玻璃厚度比例圖 5mm. 8mm. 10mm. 19% 34%. 47%. 圖 3-3.2 橫拉窗玻璃厚度百分比圖 表 3-3.2 橫軸窗玻璃厚度 5mm. 8mm. 10mm. 總件數. 案件數. 6. 13. 9. 28. 百分比. 21%. 47%. 32%. 橫軸窗玻璃厚度 5mm. 8mm. 10mm 21%. 32%. 47%. 圖 3-3.3 橫軸窗玻璃厚度百分比圖. 38.
(48) 第三章 隔音窗類建材隔音性能之實驗計劃. 表 3-3.3 固定窗玻璃厚度 5mm. 8mm. 10mm. 總件數. 案件數. 5. 9. 7. 21. 百分比. 24%. 43%. 33%. 固定窗玻璃厚 5mm. 8mm. 10mm. 24%. 33%. 43%. 圖 3-3.4 固定窗玻璃厚度百分比圖 表 3-3.4 推窗玻璃厚度 5mm. 8mm. 10mm. 總件數. 案件數. 8. 16. 11. 35. 百分比. 23%. 46. 31%. 外推窗玻璃厚度 5mm. 8mm. 10mm. 23%. 31%. 46%. 圖 3-3.5 推窗玻璃厚度百分比圖 39.
(49) 建材音響性能資料庫之建立-隔音窗類建材. 表 3-3.5 雙層窗玻璃厚度 5mm. 8mm. 10mm. 總件數. 案件數. 4. 7. 8. 19. 百分比. 21%. 37. 42%. 雙層窗玻璃厚 5mm. 8mm. 10mm. 21% 42%. 37%. 圖 3-3.6 雙層窗玻璃厚度百分比圖. 二、檢測試體選定 依上述之檢測試體因子中，發現可從窗型、玻璃厚度等因子之 分析篩選，並由玻璃厚度中選出常用之厚度，最後篩選出八種較具 代表性試體。 本年度依照其重要性，將針對橫拉窗 8mm、推開窗 8mm、推 開窗 10mm 等三種隔音窗之類別做試體檢測，如表 3-3.6 選定檢測 試體所示。. 40.
(50) 第三章 隔音窗類建材隔音性能之實驗計劃. 表 3-3.6 選定檢測試體 窗戶類別. 玻璃厚度. 氣密性 等級 m3/h·m2. 水密性 kgf/㎡. 強度 kgf/㎡. 橫拉窗. 8mm(玻璃厚度). 2. 50. 360. 10mm(玻璃厚度). 2. 50. 360. 8mm(玻璃厚度). 2. 50. 360. 10mm(玻璃厚度). 2. 50. 360. 8mm(玻璃厚度). 2. 50. 360. 10mm(玻璃厚度). 2. 50. 360. 8mm(玻璃厚度). 2. 50. 360. 10mm(玻璃厚度). 2. 50. 360. 10mm/ 5mm (玻璃厚度). 2. 50. 360. 橫軸窗 固定窗 推開窗 雙層窗. 中空層 20 mm 三、實驗測試計劃 本研究之實驗測試計劃時程，已選定試體並將配合音響館驗收進 度進行後續實測。 本研究之實驗測試，主要目的如下： 1. 本研究建立之量測與評估操作程序，將提供建築音響館進行 防音綠建材音響性能實驗與委託檢測作業之參考，除提供具 有公信力之建材音響性能數據，並有助於國內防音綠建材之 研發。 2. 本研究完成代表性隔音窗測試樣本之性能檢測與結果分析 比較，有助於建築音響實驗室之性能驗證。 3. 本研究資料庫系統之建置成果將可配合推動綠建材標章—. 高性能防音綠建材認證制度，提昇建築居住品質。. 41.
(51) 建材音響性能資料庫之建立-隔音窗類建材. 四、 實驗測定項目 (一)不同玻璃厚度隔音性能 檢測相同窗型(推開窗)，相同氣密等級(2)但玻璃厚度不同， 分別為 8mm、10mm 之隔音窗，比較其隔音性能。 (二)不同窗型之隔音性能 檢測相同玻璃厚度(8mm)，相同氣密等級(2)之橫拉窗與推開 窗，比較其隔音性能。. 五、實驗試體規格 本研究實驗室之試體安裝開口部最大面積尺寸為 350cm(寬)×300cm(高)×60cm(厚)，依據隔音窗實際尺寸面積約 為 120cm×150cm，窗框厚度 10cm 之隔音窗試體三個。 (1)橫拉窗 平板玻璃厚度 8mm (2)推開窗 平板玻璃厚度 8mm (3)推開窗 平板玻璃厚度 10mm 測試框與隔音窗試體間建高隔音性填充牆，性能依 *. ISO140-3 Annex B 規定試體安裝於填填充牆開口。. *ISO. 140-3:1995 Acoustics -- Measurement of sound insulation in buildings and of building. elements - Part 3: Laboratory measurements of airborne sound insulation of building elements. 42.
(52) 第三章 隔音窗類建材隔音性能之實驗計劃. 本年度配合音響館驗收進度進行實測。並優先選定 3 片試體進 行檢測。並將測試結果進行資料建檔。. 圖 3-3.7 測試框架圖. 43.
(53) 建材音響性能資料庫之建立-隔音窗類建材. 44.
(54) 第四章 隔音窗類試體之檢測流程. 第四章. 隔音窗類試體之檢測流程. 本章內容概要說明隔音窗試體在隔音檢測評估之作業流程 及相關注意事項、測試報告等作為後續檢測作業之參考。. 第一節 隔音窗試體檢測之前置作業 隔音窗試體檢測之前置做業，需注意事項為、試體相關資料 檢核、試體於測試框之安裝方式以及儀器設備校正。 (一)試體相關資料檢核 廠商委託提出申請檢測時，需檢附試體名稱、型號、樣本 構造圖，及配件、材料說明及性能証明等，依申請內容按正常 情況裝設妥。包括:外觀、型式尺寸、材料種類、接合工法、 配 件、性能規格証明及圖例說明等。並由檢測人員進行審查核對， 若試體與圖說不符，應作修正。 (二)試體於測試框之安裝方式 (1)依 ISO140-1*及 140-3**之規定 窗的試體可依照實際大小檢測 安裝方式盡可能與實際現況相同 依照 ISO 140-1 窗試體尺寸的建議為 1250mm× 1500mm 各正負 50mm，但仍可依照實際情形選 定其他尺寸。本研究第一階段檢測的三個試 體，既有產品尺寸面積為 1200mm×1500mm，如 圖 4-1.1 所示。 * ISO 140-1:1997 Acoustics -- Measurement of sound insulation in buildings and of building elements - Part 1: Requirements for laboratory test facilities with suppressed flanking transmission ** ISO 140-3:1995 Acoustics -- Measurement of sound insulation in buildings and of building elements - Part 3: Laboratory measurements of airborne sound insulation of building elements. 45.
(55) 建材音響性能資料庫之建立-隔音窗類建材. 窗試體在測試開口深度比 2:1 試體周圍要建造高隔音性填充牆，聲音透過在 各頻率至少比試體低 6dB 且最好低於 15dB，測 試方法或修正公式參照 ISO140-1 Annex B、 ISO140-3 Annex B 開口與周邊牆面或地板距離 500mm 以上 窗與測試口的縫隙約為 10mm~13mm，可以吸音 材填充，並以填縫處理。. 測試框架 填 縫 材 150cm. 受測試體 Filler Wall. 圖 4-1.1 試體於測試框之安裝示意圖 (三)儀器設備校正 試體進行檢測前，需對所有儀器設備進行校正檢驗，以確保 試體檢測結果之正確性。. 46.
(56) 第四章 隔音窗類試體之檢測流程. 第二節 隔音窗試體檢測之基本資料 (一)橫拉窗 ： 1.基本資料 製造 廠商. 窗型 型號. XX 公司. E19. 窗框 材質 鋁材. 厚度 cm 10cm. 面積. 玻璃. ㎡. 厚度 mm. 1.2×1.5. 8mm. 氣密性. 水密性. 強度. 種類. 填縫材. m /h·m. kgf/㎡. kgf/㎡. 平板 玻璃. Silicon. 2. 50. 360. 3. 2. 2.圖面資料. 1500 1500. 正視圖. 垂直斷面圖. 水平斷面圖 47.
(57) 建材音響性能資料庫之建立-隔音窗類建材. （二）推開窗之一 1.基本資料 窗框 窗型型號 TCW-847B. 材質 鋁材. 厚度 cm 8cm. 面積. 玻璃. ㎡. 厚度 mm. 1.2×1.5. 8mm. 氣密性. 強度 kgf/㎡. 360. 種類. 填縫材. m /h·m. 平板 玻璃. Silicon. 2. 50. 2. 2.圖面資料. 1500. 1500. 正視圖. 垂直斷面圖. 水平斷面圖. 48. 水密性 kgf/㎡. 3.
(58) 第四章 隔音窗類試體之檢測流程. （三）推開窗之二 1.基本資料 窗框 窗型型號 TCW-847B. 材質 鋁材. 厚度 cm 8cm. 面積 ㎡ 1.2×1.5. 玻璃 厚度 mm. 10mm. 氣密性. 水密性. 強度. 種類. 填縫材. m3/h·m2. kgf/㎡. kgf/㎡. 平板 玻璃. Silicon. 2. 50. 360. 2.圖面資料. 1500. 正視圖. 1500. 垂直斷面圖. 水平斷面圖. 49.
(59) 建材音響性能資料庫之建立-隔音窗類建材. 第三節 隔音窗建材隔音性能檢測結果資料彙整 (一)橫拉窗檢測報告書：(配合建築音響館驗收進度待測中) 內政部建築所究所 國 家 音 響 館 系統編號： 檢測日期： 檢測者：. 製造廠商： xx 公司 產品型號： E19 委託人： 受測試體. 窗框 厚度. 10cm. 玻璃 種類. 玻璃 厚度. 窗框材質. 鋁材. 平板玻璃. 試體規格. 面積 120 (寬)cm× 150 120(高)cm，窗框厚度 10 cm。. 試體構造. 如附圖一(正視圖、垂直斷面圖、水平斷面圖). 試體安裝. 其安裝法依 ISO 140-3，廠商需自行安裝。. 測試條件記錄 室內溫度(℃) 室內濕度(%) 3 音源室容積(m ) 3 受音室容積(m ). 8mm. 隔音等級 Rw. CNS 10486. 頻率Ｈz 50 63 80 100. CNS(隔音等級)-25. 50. 依據規範 ASTM E413-87. 窗隔音 等級. ASTM(SCT)-52 ST. Silicon. ISO 717-1. STC. ISO(RW)-52. 填縫材. 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000 5000. R 1/3oct dB.
(60) 第四章 隔音窗類試體之檢測流程. 內政部建築所究所 國 家 音 響 館 系統編號： 檢測日期： 檢測者：. 製造廠商： 產品型號： 委託人：. xx 公司 E19. 附圖一： 試體構造 相關性能說明 3. 氣密性 m /h·m2 水密性 kgf/㎡ 強度 kgf/ ㎡. 2 50 360. 1500. 1500. 正視圖. 垂直斷面圖. 水平斷面圖. 51.
(61) 建材音響性能資料庫之建立-隔音窗類建材. (二)推開窗之一檢測報告書：(配合建築音響館驗收進度待測中) 內政部建築所究所 國 家 音 響 館 系統編號： 檢測日期： 檢測者：. 製造廠商： xx 公司 產品型號： TCW-847B 委託人： 受測試體. 窗框 厚度. 8cm. 玻璃 種類. 玻璃 厚度. 窗框材質. 鋁材. 平板玻璃. 試體規格. 面積 120 (寬)cm× 120(高)cm，窗框厚度 8 cm。 150. 試體構造. 如附圖一(正視圖、垂直斷面圖、水平斷面圖). 試體安裝. 其安裝法依 ISO 140-3，廠商需自行安裝。. 測試條件記錄 室內溫度(℃) 室內濕度(%) 3 音源室容積(m ) 3 受音室容積(m ). 8mm. 隔音等級 Rw. CNS 10486. 頻率Ｈz 50 63 80 100. CNS(隔音等級)-25. 52. 依據規範 ASTM E413-87. 窗隔音 等級. ST ASTM(SCT)-52. Silicon. ISO 717-1. STC. ISO(RW)-52. 填縫材. 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000 5000. R 1/3oct dB.
(62) 第四章 隔音窗類試體之檢測流程. 內政部建築所究所 國 家 音 響 館 系統編號： 檢測日期： 檢測者：. 製造廠商： xx 公司 產品型號： TCW-847B 委託人：. 附圖一： 試體構造 相關性能說明 3. 氣密性 m /h·m2 水密性 kgf/㎡ 強度 kgf/ ㎡. 2 50 360. 1500. 1500. 正視圖. 垂直斷面圖. 水平斷面圖. 53.
(63) 建材音響性能資料庫之建立-隔音窗類建材. （三）推開窗之二檢測報告書：(配合建築音響館驗收進度待測中) 內政部建築所究所 國 家 音 響 館 系統編號： 檢測日期： 檢測者：. 製造廠商： xx 公司 產品型號： TCW-847B 委託人： 受測試體. 窗框 厚度. 8cm. 玻璃 種類. 玻璃 厚度. 窗框材質. 鋁材. 平板玻璃. 試體規格. 面積 120 (寬)cm× 120(高)cm，窗框厚度 8 cm。 150. 試體構造. 如附圖一(正視圖、垂直斷面圖、水平斷面圖). 試體安裝. 其安裝法依 ISO 140-3，廠商需自行安裝。. 測試條件記錄 室內溫度(℃) 室內濕度(%) 3 音源室容積(m ) 3 受音室容積(m ). 10mm. 隔音等級 Rw. CNS 10486. 頻率Ｈz 50 63 80 100. CNS(隔音等級)-25. 54. 依據規範 ASTM E413-87. 窗隔音 等級. ST ASTM(SCT)-52. Silicon. ISO 717-1. STC. ISO(RW)-52. 填縫材. 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000 5000. R 1/3oct dB.
(64) 第四章 隔音窗類試體之檢測流程. 內政部建築所究所 國 家 音 響 館 系統編號： 檢測日期： 檢測者：. 製造廠商： xx 公司 產品型號： TCW-847B 委託人：. 附圖一： 試體構造 相關性能說明 3. 氣密性 m /h·m2 水密性 kgf/㎡ 強度 kgf/ ㎡. 2 50 360. 1500 1500. 正視圖. 垂直斷面圖. 水平斷面圖. 55.
(65) 建材音響性能資料庫之建立-隔音窗類建材. 第四節 綠建材高性能隔音窗檢測結果評估案例 建築音響館未來將配合綠建材標章制度之推動，成為檢測機 構，本節以某推開窗產品檢測結果是否通過綠建材高性能隔音窗之 檢測評操作例，評定結果為 CNS 10486 規定之隔音窗 25 隔音等 級，符合高性能隔音窗基準。 (一)基本資料 窗型 型號 xxxx. 窗框 材質 鋁材. 厚度 cm 8cm. 面積. 種類. 填縫材. m /h·m. kgf/㎡. kgf/㎡. 單位面積 重量 kg/㎡. 平板 玻璃. Silicon. 2. 50. 360. 20.6. 玻璃. ㎡. 厚度 mm. 1.2×1.5. 8mm. 氣密性 3. 2. 水密性. 強度. (二)檢測結果與等級評估 頻率Ｈz 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000 5000 窗隔音 等級. 56. R 1/3oct dB 25 22 24 26 27 30 31 32 33 34 35 35 31 26 29 32 34 39 25.
(66) 第四章 隔音窗類試體之檢測流程. (三)高性能防音綠建材評估表 高性能防音綠建材評估表. ■初審 □複審 一、評估程序確認(由程序中各作業單位填寫). □延續申請. 日期. XX 年 XX 月 XX 日. 編號. XXXX. 廠商負責人章. 試件收樣人. 產品名稱 XXXXXXX. 試驗單位. 國家實驗室建築音響館. 試件 本試件之採取依標章規定，確認無誤： 採取時間 XX 月 XX 日 XX 時至 XX 月 XX 日 XX 時. 收樣時間. 本試件收件時狀況依標準測試法之需 求，經檢查無誤： XX 月 XX 日 XX 時. 審查程序. 本案件之審查依「綠建材標章推動使 用作業要點」之規定召開。. 審查時間. XX 月 XX 日 XX 時至 XX 時. 送樣單位. 中心承辦人. ■廠商自送樣，負責人：XXX □本中心送樣，承辦人：. 送樣時間 XX 月 XX 日 XX 時至 XX 月 XX 日 XX 時. ＸＸＸ 中心承辦人. ＸＸＸ. 試驗單位簽章 二、高性能防音綠建材試驗(由試驗單位填寫) 本試驗案依據「綠建材標章－高性能防音綠建材」所規定之標準測試法試驗無誤： 試驗時間：XX 月 XX 日 XX 時至 XX 月 XX 日 XX 時 XXX 詳細試驗報告：共計( Ｘ )頁 試驗人員：. 三、高性能防音綠建材評定(由中 心作業填寫) 填表人：. 類別. 不符. 材料. 試驗結果. □牆壁及屋頂構造. D-(. ■窗戶. ( ２５ )隔音等級曲線≧25 隔音等級曲線. □門扇. Ts-(. □樓版構造. 樓版衝擊音防音材ΔL 值(. 符合. )≧D-40. 符合. 1.隔音 )≧Ts-25 )≦12. 吸音材: □開孔石膏板 □玻璃棉 □岩棉 □開孔鋁板 □開孔 餘響室法吸音率=( )≧0.7 2.吸音 石綿水泥板 □岩綿裝飾吸 音板 □輕質纖維板 □其他： 三、委員會定性評估及現場查核 (由廠商填寫) 以下依據本公司申請產品之原料、製程與最終產品確實填寫無誤。並附證明文件如下： 1.產 地：台灣 廠商負責人章 2.主材料：鋁材 3.主要製程說明：. ＸＸＸ. 證明文件： 1. □附件( 2. ■附件(. )產地證明文件。 )主材料說明及製程說明文件。. 3. ■附件( )型錄說明。 4. □附件( )安裝及使用方式等其他說明。 5. □附件( ) 。. 不符. 符合. (由中心依委員會決議填寫) □依綠建材標章審查委員會決議 之文件審核結果，需進行現場 查核，詳目請參照通則評估表 「三-1.現場查核項目」。. 定性評估及現場查核結果 ■通過 □不通過. 四、高性能防音綠建材評定結果 (以下由審查委員會填寫) 不通過 委員 簽章. 結果 註記. ˇ. ＸＸＸ. 通過. 57.
(67) 建材音響性能資料庫之建立-隔音窗類建材. 第五節 隔音窗檢測流程之注意事項及建議 針對上述三種隔音窗試體之檢測流程所需之作業時數及注 意事項，作以記錄，如表 4-5.1、圖 4-5.1 所示。其目的為建立之量 測與評估操作程序，將提供建築音響館進行防音綠建材音響性能實 驗與委託檢測作業時之參考。 表 4-5.1 預估量測工作項目所需工作小時 工作 作業時數(hr) 內容 項目 2 4 6 8 10 12 14 16 18 檢視試體規格. 試體安裝 設置填充牆 (乾式工法) 試體安裝、填 縫及移至測試 開口. 注意事項 20. 22. 1hr 安裝填充牆及 試體時需注意 四周是否密 合。. 8hr. 1hr. 量測前需對儀 器設備進行校 正，以防產生 量測誤差。 取下試體時需 注意勿破壞填 充牆 設置填充牆時 需注意與測試 框是否密合。. 校正. 量測與 分析. 量測、分析. 試體拆除. 1hr. 測試框吊離、 取下試體. 1hr 1hr. 設置填充板. 填充牆. 填縫及移至測. 檢測. 24. 1hr. 試開口 量測前需對儀 器設備進行校 正，以防產生 量測誤差。. 校正. 量測與 分析. 1hr 量測、分析. 試體拆除. 測試框吊離、 拆除填充牆. 4hr. 報告製作 報告書印製. 1hr. 總計時數. 58. 18. 拆除填充牆時 需將測試框恢 復原狀。 報告書需由檢 測者作最後確 認。.
(68) 第四章 隔音窗類試體之檢測流程. 試體安裝、填縫及 移至測試開口. 開機(暖機)、 校正 1hr. 量測與分析. 量測、分析. 測試框吊離、 取下試體. 2hr. 填充牆檢測. 1hr. 試 體 安 裝. 試體安裝、填縫及 移至測試開口. 4hr. 報 告 製 作. 量測、分析. 1hr. 量測與 分析. 設置填充牆. 9hr. 試 體 安 裝 試體 拆除. 檢視試體規格. 測試框吊離、 拆除填充牆. 報告書印製. 圖 4-5.1 量測工作流程. 59.
(69) 建材音響性能資料庫之建立-隔音窗類建材. 如表 4-5.1、圖 4-5.1 所示隔音窗檢測建造填充牆，若填充牆 採用乾式施工法，量測完成含拆除復原預估為 18 工作小時，填充 牆為濕式工法，則將耗時更多。因此若制定送測窗之統一規格在其 中一個測試框建造填充牆，並留設測試開口，則可省去重複建造與 拆除填充牆大輻縮減檢測時間，預估可在 8 個工作小時完成檢測。. 60.
(70) 第五章 高性能隔音窗建材資料庫檢索系統建置. 第五章 高性能隔音窗建材資料庫檢索系統建置 第一節 高性能防音綠建材資料庫架構擬訂 本研究以綠建材標章擬訂檢索系統為基礎，鍵入建築音響館之 防音建材檢測結果，輔以其他相關之介紹、應用以及優良廠商首頁 鏈結，建構一統整性之防音建材網站。 執行方式是檢測結果符合綠建材高性能隔音窗標準的產品，取 得廠商同意書之後，將以建築中華中心對外公告，其產品檢測結果 列入資料庫供民眾查詢。 下述將說明於本年度研究中將所建構之防音建材網站之架構、 應用方式，如圖 5-1.1 防音建材網站架構圖所示。 首頁. 最 新 公 告. 建 築 音 響 館. 服 務 目 標. 檢 測 服 務. 測 試 項 目. 我 國 高 性 能 建 材 標 章. 防 音 簡 介. 什 麼 是 噪 音 收 費 標 準. 國家音響館操作 及相關訊息公告. 噪 音 對 人 體 之 危 害. 不 良 之 室 內 音 環 境. 標 章 理 念. 各 國 標 章 與 標 準. 建 築 音 響 性 能 資 料 庫. 隔 音 建 材 標 準. 檢 索 庫 使 用 說 明. 消 音 箱 建 材. 樓 板 衝 擊 音 建 材. 隔 音 建 材. 吸 音 建 材. 音響館簡介、高性能建材標章介 紹、防音建材檢索資料庫， 為本研究主要建置範圍. 網 站 導 覽. 國 內 優 良 廠 商. 廠 商 簡 介. 首 頁 鏈 結. 其他相關 參考資料. 圖 5-1.1 防音建材網站架構圖 61.
(71) 建材音響性能資料庫之建立-隔音窗類建材. 檢索系統之網站章節說明 (一)最新公告 :提供最新研究檢測成果、國際研究動態以及 新定國內外標準更新等訊息。 (二)國家音響實驗室 :介紹內政部建築研究所位於成大台 南歸仁航太校區之音響館，包括其人員編制、服務目 標、檢測項目、流程以及檢測服務之收費標準介紹等。 (三)防音建材簡介 :為加強國人對窗類建材之防音性而 設，介紹隔音建材對室內空間品質之影響，以及其建 材特性等。 (四)我國高性能建材標章 :介紹我國高性能建材標章之精 神理念，以及關於各式建材之性能規範。 (五)各式防音建材檢索庫 :為建築音響館檢測試體，經送測 廠商同意後將檢測結果之登錄處。當檢測完成並將檢測 結果登錄後，民眾可利用此系統查詢受測防音建材之隔 音性能，並查詢其符合高性能綠建材基準與否，以提供 國內民眾對於高性能綠建材認識與選用有較便利與可 信度高的管道。 (六)各國標章與標準 :國際間已對於防音建材隔音性能加 以管制的標準之介紹。 (七)國內優良廠商 :提供優良受測廠商之簡介，以及其通訊 資料和首頁鏈結。 (八)網站導覽:提供全站架構與各主要內容之簡介。. 62.
