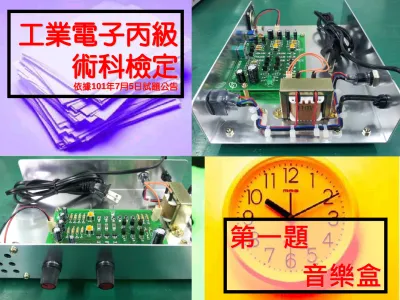

試題一：音樂盒投影片

工業電子丙級

術科檢定

依據101年7月5日試題公告

第一題

2013新試題與舊試題比較分析

 PCB印刷電路板新增15顆SMD(表面黏著元件Surface

2013新試題與舊試題比較分析

 機殼面積加大，且中間挖孔以方便檢視考生PCB焊接技術，

2013新試題與舊試題比較分析

 音量可調電阻與音樂選擇元件(波段開關)，因為已經直接 固定於PCB，所以機殼的配線簡化許多  束線座僅有2個  長螺絲有6根  喇叭改用短螺絲

2013新試題與舊試題比較分析

 沒有單獨的AC電源指示燈，而是採用開關結合指示燈(3P

帶燈洛克開關)

 在橋式整流之後，新增直流電源LED指示，當電源開關

步驟一：先用直尺繪製機殼鑽孔的位置

(兩個A點鑽孔，以便固定變壓器)

 機殼勿弄錯方向，善用3cm寬的直尺，然後分別在4cm與 9cm處標記，再用中心沖定位，最後再鑽孔

步驟一：機殼鑽孔實際圖

 鑽孔完畢後，因為鋁很軟，可利用斜口鉗直接去除毛邊

步驟二：機電元件的組裝

 建議安裝順序：束線座*2→橡膠腳墊*4→變壓器→ 3P帶燈洛克開關→保險絲座→喇叭

步驟二：機電元件的組裝流程

 先將機殼的機電元件與材料分類排列  機電元件建議的組裝順序如下： 1) 束線座*2 (使用5mm短螺絲，並注意方向) 2) 橡膠腳墊*4 (使用10mm長螺絲) 3) 變壓器*2 (使用10mm長螺絲) 4) 帶燈洛克開關 (由外往內直接推入) 5) 保險絲座 (保險絲記得裝進去) 6) 喇叭*4 (使用5mm短螺絲，焊點在左下方)

束線座的安裝(兩個)

 建議先安裝束線座，因為此時 機殼較易平放，會比較好安裝  螺帽體積較小，建議使用尖嘴 鉗_夾住固定  束線座配置的位置與方向 應熟記，不要裝錯方向

變壓器與四個橡膠腳墊的安裝

 四個橡膠腳墊先固定，然後再裝變壓器，兩者均使用

3P洛克電源開關組裝圖

 市面上洛克電源開關樣式有兩種，都要會進行測量

保險絲座的安裝(記得保險絲要裝)

先用一字起子稍微扳起，以方便 套熱塑套管，另外接點應朝上， 以方便焊接(L4紅、L5藍兩條) 白色塑膠墊圈是裝 在外側，不要弄錯

喇叭的組裝 (使用5mm短螺絲)

 先焊接再組裝喇叭，2P莫士座紅色PVC導線接喇叭正端，

黑色_{PVC導線接喇叭負端}

步驟三：交流電源的配線

變壓器建議只連接一條，所以將

L5位置修改與L4並接到保險絲

X X

3P帶燈洛克開關接法

 用三用電表歐姆檔測量，當開關ON時2、3接點為短路，當 開關OFF時2、3接點為開路，若電源燈不亮則不予評分  若帶燈恆亮，表示2、3接點對調即可，但1、2絕不可交換 藍色線L5 紅色線L2 電源線L1 電源線L1 紅色線L2 藍色線L5

3P帶燈洛克開關實際測量方式

 開關ON時2、3接點為短路，開關OFF時2、3接點為開路  按下開關的『I』表示ON ，按下開關『O』表示OFF

短路

短路 開路 開路

交流電源配線查核

 以三用電表測量110V插頭是否短路，若有阻抗方可插電進 行ACV測試  若功能都正確後，方可將熱塑套管熱縮與開始束線帶固定 STEP1 STEP2 STEP3

熱縮套管的熱縮技巧

 黑色熱塑套管先剪成長度1公分，共需分成9小段(使用自備

束線帶依照試題的配線圖要求固定

交流電源配線實際範例(含束線)

 束線帶安裝的建議順序，請依照下圖的~ 順序進行    _{  }    束線共9條

線扣組裝圖

步驟四：印刷電路板PCB焊接

 先焊15個SMD元件→DIP的稽納二極體→電阻

電路板材料依序分類整齊

 千萬不要急著做，務必先將所有材料分類，避免弄錯編號， 拆掉重弄反而花費更久時間_{，並以SMD元件開始銲接，接}

15個SMD元件建議的焊接順序

1. 1KΩ*6 (編號102，且標示值方向需一致) 2. 整流二極體*4 (負端朝上方，且由於焊錫體積較大，降溫 時間較長，_{至少等待3秒方可移動)} 3. 一般二極體*2 (負端朝上方) 4. Q8電晶體 (中間位置，因為接腳很近，注意不要短路) 5. Q3與Q9電晶體 (焊接面積小，使用少量焊錫即可)

SMD元件的位置與要求-2

因為字體超小， 應要先焊，避

SMD元件焊接技巧說明

 由於SMD元件很小，建議選用圖片的專用夾子固定，因 為不須用手一直夾住，可避免手部的晃動，焊接時不要動 到SMD元件，電晶體SMD焊錫不要加太多，以避免短路  SMD元件應放置於各 焊接面的正中央位置

15個SMD先行焊接的完成圖

由於焊錫體積較大， 降溫時間較長，至少 需等待3秒方可移動

DIP元件建議的焊接順序

1. 稽納二極體D6與D7 (負端朝上方) 2. 電阻 (第一排與第三排) → 電阻 (第二排) 3. 裝上自備較長的銅柱*4，以方便待會焊接不易晃動 4. 兩個SVR1(2KΩ)、SVR2(100KΩ)不要弄相反 5. 電晶體Q6 → 其他的電晶體 6. 3個音樂IC (外觀和電晶體相似，小心不要弄錯) 7. 陶瓷電容 (兩顆陶瓷電容的編號不同，小心不要弄錯) 8. 電解質電容 (規格眾多，建議先依照PCB相對位置排列， 以避免安裝錯誤，拆掉再裝要花費更久時間) 9. 兩個莫士座 (方向均朝外) 10. 測試端點 (TP1、TP2、TP3與GND) 11. VR1可變電阻→SW2波段開關 (均要剪掉凸起處) 12. 取下自備的銅柱*4 13. 裝上試題提供的10mm銅柱*4

其他DIP元件(由低到高依序焊接)

 電阻建議先做標記(但R₆、 R₉、 R₁₀、 R₁₃、 R₁₄、 R₁₅為

電阻折腳器

 強烈建議務必先分類再焊，其中電晶體2SA1015(Q6)僅有 一個，務必先焊，以避免弄錯元件，電晶體平面均朝向右側

音樂IC和電晶 體長相類似， 應避免弄錯

銲接前先用斜口鉗剪掉可變電阻器與波

段開關凸起處，PCB方能平貼於機殼

音樂盒印刷電路板靜態檢查

 利用三用電表測量，不可以發生短路再暫時固定於機殼  背後螺絲可暫不固定，等候所有電路測試都正常再鎖上

步驟五：電壓調整與功能測試

 電源開關(SW1)ON，則AC110V電源指示燈(POWER)應亮 ，且有音樂輸出，否則不予評分  電源開關(SW1)ON時，電路板上綠色LED須亮 (扣10分)  調整電路板上SVR1可調電阻器，使穩壓後輸出TP1(J2)端 的電壓為12V(±1V) (扣15分)  不用調整，則TP2(J3)端的電壓應為5V(±0.5V) (扣15分)  調整電路板上SVR2可調電阻器，使功率放大電路中點 TP3(J4)的電壓為6V(±0.5V) (扣15分) 註：GND接地是在J6  調整VR1可調電阻器，可調整音樂的音量大小 (扣10分)  切換SW2波段開關，可選擇三種不同名稱的音樂輸出 (一個扣15分)

音樂盒電路圖(※各點電壓應熟記)

5±0.5V 12±1V 分壓5x470/(200+470)=3.4V 6±0.5V 5.6V 19.8V 5.6V 4.9V

 上述所有電壓測試與音量調整、3首音樂切換功能均正確，方

可固定PCB印刷電路板，否則檢修時又要拆掉，浪費時間

可變電阻與波段開關的組裝

 由於可變電阻與波段開關均已 固定於PCB，不會產生晃動， 所以內部的墊圈可忽略，以便 使PCB能夠平貼於機殼(視實際 狀況而定)  利用尖嘴鉗將螺帽確實鎖緊

音樂盒前側面板旋鈕的安裝

 應先檢查印刷電路板功能皆正確，方可固定前側面板旋鈕  開啟電源前，應將音量左轉到底(無聲)，避免突然嚇到  右側為音量調整，左轉到底靜音，約為7點鐘方向，右轉到底 聲音最大，約為_{5點鐘方向}  左側為音樂選擇波段開關，第二個音樂應調整於12點鐘方向

同學加油，預祝考試順利

•若在學校集體輔導術科丙級，建議單號同學先做機殼與電 源的組裝，雙號同學則先做PCB印刷電路板的焊接，避免因 為學校設備不足，造成過多等待時間。 •黑色熱塑套管建議用剪刀裁剪，切口較平整又快速。 •交流電源的配置(含熱塑套管與束現帶)成本很低，建議反 覆練習，直到可邊配線就直接熱縮與束線，電源配置的外 觀會較整齊。 •若擔心空焊，在每次焊接後都輕輕拉扯一下導線確認。 •欲拆解已經熱縮的熱塑套管，建議自備『美工刀』，較易 拆下，但須注意安全。 •DIP元件很多，建議先練習將所有元件暫時擺到定位，但千 萬不要進行焊接，練習到熟悉之後再開始實際的焊接練習。
