高度微縮金氧半電晶體應變工程及物理機制之研究

1

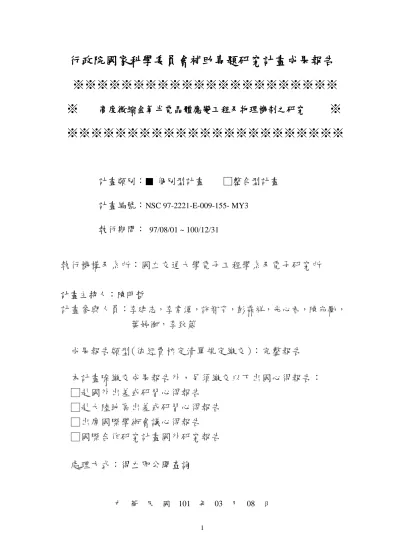

行政院國家科學委員會補助專題研究計畫成果報告

※※※※※※※※※※※※※※※※※※※※※※

※

高度微縮金氧半電晶體應變工程及物理機制之研究

※

※※※※※※※※※※※※※※※※※※※※※※※

計畫類別：

■

個別型計畫 □整合型計畫

計畫編號：

NSC 97-2221-E-009-155- MY3

執行期間：

97/08/01 ~ 100/12/31

執行機構及系所：國立交通大學電子工程學系及電子研究所

計畫主持人：陳明哲

計畫參與人員：

李建志，李韋漢，許智育，彭霖祥，光心君，陳宛勵，

葉婷銜，李致葳

成果報告類型(依經費核定清單規定繳交)：完整報告

本計畫除繳交成果報告外，另須繳交以下出國心得報告：

□赴國外出差或研習心得報告

□赴大陸地區出差或研習心得報告

□出席國際學術會議心得報告

□國際合作研究計畫國外研究報告

處理方式：

得立即公開查詢

中 華 民 國 101 年 03 月 08 日

行政院國家科學委員會補助專題研究計畫成果報告

高度微縮金氧半電晶體應變工程及物理機制之研究

Strain Engineering and its Physical Mechanisms in Highly Scaled MOSFETs

執行期限: 97/08/01 ~ 100/12/31

計畫編號: NSC 97-2221-E-009-155- MY3

主持人：陳明哲教授

國立交通大學電子工程學系及電子研究所

一、中文摘要

本計畫為期三年，針對應變矽技術重要議題進行研 究，如應力量測、雜質擴散、通道背向散射、表面缺陷 密度、微觀物理、以及製程演進等。 第一年將進行下列 項目(針對佈局引致應力的 n 型金氧半電晶體且特性尺度 低至 40 奈米左右): (1)量測閘極介電層穿隧電流以反推通 道內部應力。同一元件上的載子遷移率和臨界電壓將一 併萃取，也將萃取通道背向散射係數; (2)量測邊緣直接穿 隧電流以得到特定應力下所造成的橫向擴散; (3)使用低 頻雜訊量測技術萃取出介面缺陷密度，也將提出並量化 物理模式 ; (4)運作嶄新串聯電阻萃取方法，並檢驗串聯 電阻所造成的影響;以及(5)進行計算電洞能帶結構在不 同應力大小及方位下的重要物理參數值。 第二年除繼續 強化前一年研究品質外，亦將進行下列項目(針對佈局引 致應力的 p 型金氧半電晶體且特性尺度低至 40 奈米左 右): (1)量測閘極介電層穿隧電流以反推通道內部應力大 小。同一元件上的載子遷移率和臨界電壓將一併萃取， 也將萃取通道背向散射係數; (2)量測邊緣直接穿隧電流 決定橫向擴散; (3)使用低頻雜訊量測技術萃取出介面缺 陷密度，強化物理模式;以及(4)進行金屬閘高 K 介電層電 晶體完整的應變下電性量測: 次臨界電流、閘極電流、邊 緣電流、基座電流、載子遷移率、臨界電壓、介電層與 矽介面缺陷密度等，並與物理模式作一關聯。 第三年除 繼續強化前兩年研究品質外，亦將進行下列項目(針對佈 局技術製造應力電晶體且特性尺度可望至 32 奈米以下): (1)量測其閘極介電層電流反推通道內部應力大小。同一 元件上的載子遷移率和臨界電壓將一併萃取，也將萃取 通道背向散射係數; (2)量測邊緣電流以得到特定應力下 所造成的橫向擴散; (3)使用低頻雜訊量測技術萃取出元 件的介面缺陷密度;以及(4)繼續強化電性量測與金屬閘 高 K 介電層電晶體物理模式的關聯，並建立通道內部應 力之物理模式。 最終我們將整合所有不同實驗條件下萃 取的應力值嘗試提出一個三維應力物理模式。此模式的 驗證將與文獻數據作一比較，並嘗試納入介電層與矽介 面的缺陷密度物理模式，機械應力下雜質擴散物理模 式，次臨界電流物理模式，閘極電流物理模式，邊緣電 流物理模式，基座電流物理模式，載子遷移率物理模式， 臨界電壓物理模式等，以為應變工程實際所用。 關鍵詞: 應變，應力，金氧半電晶體，擴散，奈米，散射，穿隧， 介電層，缺陷 英文摘要

This is a three-year project dedicated to the strained silicon engineering in highly scaled MOSFETs concerning the stress measurement, dopant diffusion, channel backscattering, interface states, microscopic physics, and aggressively scaled process technologies. In the first year, the following items will be carried out (primarily on n-MOSFETs with the layout induced stress and with the feature size down to 40 nm or so): (1) measurement of channel stress via the gate tunneling current; also extracted are the carrier mobility and threshold voltage, as well as the channel backscattering coefficient, on the same devices; (2) measurement of dopant diffusion near the source/drain corner via edge direct tunneling; (3) measurement of interface states via the low-frequency noise, along with the quantified physical models; (4) with the novel series resistance extraction method, the effect of series resistance will be highlighted; and (5) calculation of the important physical parameters for the hole’s band structures under the stress magnitude and orientation. The goal of the second year is that we will further strengthen the quality of the works in the first year. Besides, we will explore the additional items (primarily on p-MOSFETs with the layout induced stress and feature size down to 40 nm or so): (1) measurement of channel stress via gate direct tunneling; also extracted on the same devices are the carrier mobility and threshold voltage, as well as the channel backscattering coefficient; (2) measurement of lateral diffusion via edge direct tunneling; (3) measurement of the interface states using the low-frequency noise along with the enhanced physical models; and (4) comprehensive electrical measurements for metal-gate/high-K strained MOSFETs, such as subthreshold current, gate current, edge current, substrate current, carrier mobility, threshold voltage, and interface states, along with a linkage to the underlying physical models. As to the third year, we will also enhance the quality of the works over the past two years. In addition,

3 the following items will be conducted (primarily on the layout induced stress and with the feature size expected down to 32 nm and beyond): (1) measurement of channel stress via gate current; also extracted on the same devices are the carrier mobility and threshold voltage, as well as the channel backscattering coefficient; (2) measurement of lateral diffusion via edge current; (3) measurement of the interface states using the low-frequency noise along with the updated physical models; and (4) elaborating on the relation between electrical characteristics and physical mechanisms underlying the metal-gate/high-K strained MOSFETs. Eventually, we will integrate all experimentally determined stress values with the aim of constructing a 3-D stress physical model. The validity of the 3-D model will be compared with literature data while the followings will be incorporated as well: the interface states physical model, the stress induced dopant diffusion physical model, the subthreshold current physical model, the gate current physical model, the edge current physical model, the substrate current physical model, the carrier mobility physical model, the threshold voltage physical model, etc. The resulting integration tool can find practical applications in the areas of strain engineering.

Key Words:

Strain, Stress, MOSFETs, Diffusion, Nano, Scattering, Tunneling, Dielectric, Defects

二、緣由與目的

應變矽技術最近已被廣泛應用在奈米 CMOS 製程技 術中。 主要有二種不同的方法在製程中加入應力: (1) 在 矽鍺基板上長出磊晶矽原子層; 以及(2) 利用製程步驟 本身及材料性質差異製造應力，如：淺塹渠絕緣、覆蓋 層、矽化物或者矽鍺源汲極等。至目前為止，針對機械 應力的重要性有兩個主要的探討方向。其一是晶圓在生 產過程所感受的機械應力會增強或減緩雜質的擴散，也 因此影響最終掺雜在元件之中分佈的情形。在做了上述 這些製程的改變後，檢驗應變矽元件表面特性及閘級介 電層的健全度是否受到影響是很重要的。另一方面，機 械應力也可改變元件的能帶結構，因之改變了電晶體特 性，諸如載子遷移率、熱載子造成的可靠度問題、臨界 電壓和閘極直接穿隧電流等。 憑仗這幾年的努力，我們已在應變矽技術領域產出 重要成果: (1) 利用閘極直接穿隧電流估算應變矽金氧半場效電晶 體通道應力大小 能夠定量的推斷出元件結構內部的應力大小及應 力的種類(如：壓縮應力、伸張應力)是必要的。目前已經 有三種評估元件結構內部應力的方法被提出：(1) 彎曲晶 圓夾具，(2)精密的應力模擬，及(3)拉曼光譜。但是利用 電晶體電性改變來推斷內部應力大小及種類的方法仍未 被提出過。然而，值得一提的是經由外部施加應力造成 的閘極直接穿隧電流改變已經被深入的探討過了。另一 方面，根據最近的研究，形變位能係數已經可由實驗萃 取而得，並且和理論計算所預測的值一致。因此，在形 變位能係數已知的情況下，利用閘級穿隧電流來反推元 件內部應力大小已經變成一個可行的方案。研究細節可 參考我們發表的相關文獻:

- C. Y. Hsieh and M. J. Chen, “Measurement of channel stress using gate direct tunneling current in uniaxially stressed n-MOSFETs,” IEEE Electron Device Letters, vol.

28, pp. 818-820, Sept. 2007. (2) 應力製程微觀物理

我 們 在 產 製 下 世 代 受 應 力 電 子 元 件 Strain Engineering 領域針對 Uniaxial Strain 下 Impurities (為目 前國際上高度挑戰卻也爭議性極大的題目) 在 Silicon 的高溫特殊擴散行為提出前所未有、創新微觀物理模式 並獲得實驗強力支持。且藉由成熟的元件製程模擬，所 謂的 TCAD(製程電腦輔助設計)，可以延伸到實際元件的 應用。研究細節可參考我們發表的相關文獻:

- M. J. Chen and Y. M. Sheu, “Effect of uniaxial strain on anisotropic diffusion in silicon,” Applied Physics Letters, Vol. 89, pp. 161908-1-181908-3, Oct., 2006.

- Y. M. Sheu, S. J. Yang, C. C. Wang, C. S. Chang, L. P. Huang, T. Y. Huang, M. J. Chen, and C. H. Diaz, “Modeling mechanical stress effect on dopant diffusion in scaled MOSFETs,” IEEE Trans. Electron Devices, vol. 52, pp. 30-38, January 2005. (3) 藉由邊緣直接穿隧電流量測在機械應力下雜質的擴 散情況 能夠擁有從電性量測反推元件因生產過程而增強或 是減低雜質擴散的能力是不可或缺的。傳統上，這是由 TCAD 來達成。我們提出了一個電性的方法,稱之為邊緣 直接穿隧電流的方式，可直接地決定在源極及汲極的局 部機械應力對摻雜在通道中橫向的擴散。研究細節可參 考我們發表的一篇長文:

- C. Y. Hsieh and M. J. Chen, “Electrical measurement of local stress and lateral diffusion near source/drain extension corner of uniaxially stressed n-MOSFETs,”

IEEE Trans. Electron Devices, vol.55, pp. 844-849,

March 2008. (4) 量測應變矽 MOSFETs 閘級介電層與矽介面的缺陷 密度 在做了應變製程的改變後，檢驗應變矽元件表面特 性及閘級氧化層介面的健全度是否受到影響是很重要 的。而我們最近進行的應變矽 MOSFETs 元件的 1/f 低頻 雜訊量測正好可以作為此一議題深入分析的有效工具。 研究細節可參考我們發表的相關文獻:

- M. P. Lu, W. C. Lee, M. J. Chen, “Channel-width dependence of low-frequency noise in process tensile-strained n-channel metal-oxide-semiconductor transistors,” Applied Physics Letters, vol. 88, pp. 063511-1—063511-3, Feb. 2006.

- C. Y. Hsieh, Y. T. Lin, T. H. Liang, W. C. Lee, J. B. Bouche, and M. J. Chen, “Effect of STI mechanical stress on p-channel gate oxide integrity,” IEEE Semiconductor

Interface Specialist Conference, p.5, 2007 (Arlington).

我們另有其他貢獻於應變矽技術領域者:

在國際上，從事應變矽技術的研究者在 IEEE Symposium

on VLSI Technology 國際會議上引用了我們的成果. 給予

三例:

- H. Tsuno, K. Anzai, M. Matsumura, S. Minami, A. Honjo, H. Koike, Y. Hiura, A. Takeo, W. Fu, Y. Fukuzaki, M. Kanno, H. Ansai, and N. Nagashima, “Advanced analysis and modeling of MOSFET characteristics fluctuation caused by layout variation,” IEEE

Symposium on VLSI Technology, p. 204, 2007.

- V. Barral, et al., “Will strain be useful for 10nm quasi-ballistic FDSOI devices? An experimental study,”

IEEE Symposium on VLSI Technology, p. 128, 2007.

- H. N. Lin, et al., “The impact of uniaxial strain engineering on channel backscattering in nanoscale MOSFETs” IEEE

Symposium on VLSI Technology, p. 174, 2005.

- 許義明博士: 2007 年畢業(with Ph.D. Dissertation entitled “Layout Dependent Effect on Advanced MOSFETs”) 即成 為 TSMC RD Manager. TCAD and Device Engineering 領域權 威, 曾發表多篇 IEDM 及 Symposium on VLSI Technology 會 議論文.

- 黃煥宗博士：TSMC 32/22 奈米 RD 技術經理; 2003-2005 年選派為 Scientist to Freescale Company, USA. 曾發表多篇 IEDM 及 Symposium on VLSI Technology 會議論文; 今年就 以第一作者領銜一篇 IEDM 論文:

H. T. Huang, et al., “45nm high-k/metal-gate CMOS technology for GPU/NPU applications with highest PFET performance,”

IEEE IEDM Tech. Dig., p. 285, 2007.

然而, 應變矽技術領域至深且廣, 現階段已湧現諸多議 題: (1) 串聯電阻對應力量測之影響 源汲極串聯電阻會造成額外的電位降，減少本質電壓， 並且降低驅動能力。當通道長度減少的時候，串聯電阻所佔 比例也越大，這將使驅動電流降低的問題將會越來嚴重。因 此源汲極串聯電阻將對上面提到的應力量測產生不可忽視 的誤差，特別是在小於 100 奈米的應變矽奈米尺寸金氧半電 晶體中。但問題是產業標準的 Shift and Ratio 方法已經很久 不採用了。 經過長久的努力我們最近已經提出了一個新的方法來 萃取串聯電阻，並經由實驗驗證，且不需要考慮閘極或通道 長度。這個方法是在一個載子遷移率(mobility)保持定值的電 壓區間內操作，而不需要考慮臨界電壓調整及摻雜擾動所造 成的不同通道摻雜濃度。這個方法和以往不同之處在於它不 需透過許多不一樣通道長度的元件和 C-V 實驗去萃取串聯 電阻，利用此新方法可以在單顆元件上簡易的萃取串聯電 阻。研究細節可參考我們發表的相關文獻:

- D. W. Lin, M. L. Cheng, S. W. Wang, C. C. Wu, and M. J. Chen, “A constant mobility method to enable MOSFET series resistance extraction,” IEEE Electron Device Letters, vol. 28, pp. 1132-2234, December, 2007.

(2) P-MOSFET 應力量測

由於 Holes 本身的 Band Structures 就極特殊， 雖然我們 已有能計算 Hole Direct Tunneling 的論文發表:

- K. N. Yang, H. T. Huang, M. J. Chen, Y. M. Lin, M. H. Yu, S. M. Jang, C. H. Yu, and M. S. Liang, “Edge hole direct tunneling in off-state ultrathin gate oxide p-channel MOSFETs,” IEEE International Electron Devices Meeting

(IEDM) Technical Digest, pp. 679-682, Dec. 2000 (San

Francisco).

- K. N. Yang, H. T. Huang, M. C. Chang, C. M. Chu, Y. S. Chen, M. J. Chen, Y. M. Lin, M. H. Yu, S. M. Jang, C. H. Yu, and M. S. Liang, “A physical model for hole direct tunneling current in p+ poly-gate pMOSFETs with ultrathin gate oxides,” IEEE

Trans. Electron Devices, pp. 2161-2166, Nov. 2000.

但關鍵處卻卡在 k dot p 方法的不易，因之我們尚未執行 P-MOSFET 應力量測。 最近，與中興大學張書通教授的合 作取得 k dot p 程式，經初步檢驗即與文獻上數據符合，因之 此種障礙已被解決。 (3) 應變矽之通道背向散射研究 在通道背向散射(即波動導向的下世代奈米元件物理) 領域,我們這幾年完成了大量的實驗工作,改進了原先的理 論模式，發表了一系列相關論文，以 2002 IEDM 最為代表 性:

- M. J. Chen, H. T. Huang, K. C. Huang, P. N. Chen, C. S. Chang, and Carlos H. Diaz, “Temperature dependent channel backscattering coefficients in nanoscale MOSFETs,” IEEE

IEDM Technical Digest, pp. 39-42, Dec. 2002.

雖 然 如 前 所 述 從 事 應 變 矽 技 術 的 研 究 者 在 IEEE

Symposium on VLSI Technology 國際會議上引用了我們的

此篇論文以萃取通道背向散射係數，但我們自信可以產 出更好的成果，只是需要更為充裕的時間以及更多的應 變數據。 (4) 應變與表面缺陷密度之物理關聯 我們已能並已經測量出應力下的 MOSFETs 表面缺陷密 度但相關物理機制尚待量化建立。部分原因是實驗樣本 數不足。另外需從純粹理論物理期刊如 Physical Review Letters 等尋找相似物理機制。 (5) 製程之演進 目前應變矽技術已演進入第三代 (詳見於上述黃煥宗博 士 2007 年 IEDM 論文) 。 展望未來數年，應變矽技術 將演進為 non-planar stress，即三維化 (通道長度方向， 通道寬度方向，以及垂直於通道平面方向) 。另一方面， 我 們 剛 從 工 業 界 取 得 High-K/metal gate strained MOSFETs 以及 capping layer 覆蓋層 induced stress 晶 片，尚未展開研究。 因之，向國科會提出為期三年專題計畫書，針對上 述議題進行研究，期盼能再度對攸關下世代奈米 CMOS 半導體產業的應變矽技術領域作出實質的貢獻。

三、研究方法與成果

方法:

進行下列項目: (1) 利用閘極直接穿隧電流估算應變矽 n 型金氧半場 效電晶體通道應力大小 我們將從工業界取得針對幾組利用佈局技術製造單軸 應力 (縱向或 橫向 ) 的 n-MOSFETs 元件 (down to 40 nm) ，並且自行製作在不同長晶方向晶圓上的不同通道 方向元件，量測其閘極介電層傳導帶電子穿隧電流。透 過已知的製程參數、文獻上已發表的形變位能係數，以 及我們的閘極穿隧電流物理模型，可以從量測到的穿隧 電流對閘級電壓的關係曲線反推通道內部應力大小。之 後我們也會將此方法應用到使用覆蓋層技術製造應力的 元件上。為檢驗此方法的準確性，同元件上的載子遷移 率和臨界電壓將一併萃取，並將其得到之壓電係數及能 帶位移和文獻比較。佈局技巧與通道應力改變的關係將 一併驗證。我們也將萃取通道背向散射係數並與通道應 力作一關連。 (2) 藉由邊緣直接穿隧電流量測在機械應力下雜質的 擴散情況 對 於 因 佈 局 技 術 而 造 成 縱 向 或 橫 向 應 力 的 n-MOSFET，次臨界電流將以閘極邊緣到淺塹渠絕緣之 間間隙的函數呈現，期可藉由能帶改變推測出源極及汲 極的應力大小。萃取出來的局部應力會和在反轉時之閘 極穿隧電流、載子遷移率與臨界電壓之量測做一量化比 較。此外，萃取出來的應力和閘極邊緣到淺塹渠絕緣間 距離的關係將用來檢驗佈局技巧的有效性。在累積區時 所量測之邊緣直接穿隧電流可直接得到閘極和源極與汲 極的重疊面積。尤其是，對於特定應力下所造成橫向擴 散數值會具體地和製程模擬結果做比較。 (3) 量測應變矽 n-MOSFETs 閘級介電層與矽介面的 缺陷密度 我們將萃取元件工作在線性區時的臨界電壓及低電場載 子遷移率，並使用低頻雜訊量測技術，在頻率 3Hz 到 100kHz 及準平衡條件(VD= 0.05V) 下 ，以閘極過驅動

5 電壓作為參數，量測元件的 1/f 低頻雜訊。下列公式即 所謂載子遷移率-數量擾動模型將被使用在輸入參考電 壓雜訊功率頻譜密度量測上。根據低頻雜訊量測即可萃 取出元件的介面缺陷密度。同時我們也將提出並量化幾 個元件內部應力造成介面缺陷密度改變的物理根源，例 如：在閘極介電層氧化時，介面應力的鬆弛及伸張應變 可減少單位面積矽原子密度，使二氧化矽和矽原子之間 的晶格常數不匹配問題獲得改善 。 (4) 檢驗串聯電阻對上述議題所造成之影響 運作我們的嶄新串聯電阻萃取方法，應用在上述幾 個議題中，並檢驗它所造成的影響。 (5) k dot p 程式執行及物理模式建立

進行 k dot p 程式執行以萃取 Holes Band Structures 在不同應力大小及方位下的重要物理參數值，並將之置 於 我們 已有 的 Hole Direct Tunneling 物理 模式 以為 P-MOSFET 應力量測預作準備。

成果:

(1) 利用閘極直接穿隧電流估算應變矽 n 型金氧半場效 電晶體通道應力大小，同元件上的載子遷移率和臨界電 壓一併萃取，得到之壓電係數及能帶位移和文獻比較。 佈局技巧與通道應力改變的關係一併驗證。通道背向散 射係數與通道應力作一關連。 (2) 邊緣直接穿隧電流量測在機械應力下雜質擴散，對 於特定應力下所造成橫向擴散數值具體和製程模擬結果 比較。 (3) 量測應變矽 n-MOSFETs 閘級介電層與矽介面缺陷 密度，量化元件內部應力造成介面缺陷密度改變的物理 根源 。 (4) 檢驗串聯電阻造成之影響。 (5) 應力大小及方位下 k dot p 程式執行及應變物理模式 建立。

四、 結論與討論

1. 發表 IEEE T-ED 期刊論文 6 篇,IEEE EDL 期刊論文 5 篇 及 IEEE 會議論文 1 篇(見下參考文獻)。

2. 產生主要創新技術:

 Advanced Quantum Strain Tunneling and Mobility Simulators (Suitable for the Effects of Strain, Substrate and Channel Orientations, Temperature, n- and p-type Channel, etc.)

 Self-Consistent k‧p Simulation Booster for Strained FETs

 Embedded-SiGe Technology  Novel FUSI Gate Technology

 Novel HKMG Material Parameter Extraction Method  High Mobility Sidewall Corner Structure

 Tunneling as Sensitive Monitor of Strain

3. 2011 年產生三位博士, 林大文,謝振宇和許智育。 林大 文和謝振宇現分別為台積電 RD 20 奈米部門經理及資深 工程師;許智育則為台積電 RD 14 奈米部門主任工程師。

參考文獻(共發表論文 12 篇):

1. D. W. Lin, M. Wang, M. L. Cheng, Y. M. Sheu, B. Tarng, C. M. Chu, C. W. Nieh, C. P. Lo, W. C. Tsai, R. Lin, S. W. Wang, K. L. Cheng, C. M. Wu, M. T. Lei, C. C. Wu, C. H. Diaz, and M. J. Chen, “A millisecond-anneal-assisted selective (FUSI) gate process,” IEEE Electron Device Letters, vol. 29, pp. 998-1000, Sept. 2008.

2. C. Y. Hsieh, Y. T. Lin, and M. J. Chen, “Distinguishing between STI stress and delta width in gate direct tunneling current of narrow n-MOSFETs,” IEEE Electron Device Letters, vol. 30, pp. 529-531, May. 2009.

3. C. Y. Hsu, C. C. Lee, Y. T. Lin, C. Y. Hsieh, and M. J. Chen, “Enhanced hole gate direct tunneling current in process-induced uniaxial compressive stress p-MOSFETs,” IEEE Trans. Electron Devices, vol. 56, pp. 1667-1673, August 2009.

4. C. Y. Hsu, H. G. Chang, S. J. Kuang, W. H. Lee, Y. C. Chen, C. C. Lee, and M. J. Chen, “Enhanced hole mobility in non-(001) oriented sidewall corner of Si pMOSFETs formed on (001) substrate,” IEEE Silicon Nanoelectronics Workshop, pp.67-68, June 2010.

5. D. W. Lin, M. L. Cheng, S. W. Wang, C. C. Wu, and M. J. Chen, “A novel method of MOSFET series resistance extraction featuring constant mobility criteria and mobility universality,” IEEE Trans. Electron Devices, vol. 57, pp. 890-897, April 2010. 6. D. W. Lin, C. L. Chen, M. J. Chen, and C. C. Wu, “An extreme surface proximity-push for embedded-SiGe in pMOSFETs featuring self-aligned silicon-reflow (SASR),” IEEE Electron Device Letters, vol. 31, pp. 924-926, Sept. 2010.

7. W. H. Lee and M. J. Chen, “Gate direct tunneling current in uniaxially compressive strained nMOSFETs: A sensitive measure of electron piezo effective mass,” IEEE Trans. Electron Devices, vol. 58, pp. 39-45, Jan. 2011.

8. M. J. Chen, C. C. Lee, and K. H. Cheng,“Hole effective masses as a booster of self-consistent six-band k‧p simulation in inversion layers of pMOSFETs,”IEEE Trans. Electron Devices, vol. 58, pp. 931-937, April 2011.

9. C. Y. Hsu, H. G. Chang, and M. J. Chen, “A method of extracting metal-gate high-k material parameters featuring electron gate tunneling transition,” IEEE Trans. Electron Devices, vol. 58, pp. 953-959, April 2011.

10. M. J. Chen and C. Y. Hsu, “Evidence for a very small tunneling effective mass (0.03 mo) in MOSFET high-k (HfSiON) gate

dielectrics,” IEEE Electron Device Letters, accepted and to appear in April issue of 2012.

11. M. J. Chen, L. M. Chang, S. J. Kuang, C. W. Lee, S. H. Hsieh, S. C. Chang, and C. C. Lee, “Temperature-oriented mobility measurement and simulation to assess surface roughness in ultrathin-gate-oxide (1 nm) nMOSFETs and Its TEM evidence,”

IEEE Trans. Electron Devices, accepted and to appear in April issue of 2012.

12. M. J. Chen and W. H. Lee, “Evidence for the fourfold-valley confinement electron piezo-effective-mass coefficient in Inversion layers of <110> uniaxial tensile strained (001) nMOSFETs,” IEEE Electron Device Letters, accepted and in press, 2012.

7

Embedded-SiGe Technology

(b)

No reflow Low temperature Moderate temperature Moderate temperature + 50C Partial reflow Complete reflow Complete reflow No reflow Low temperature No reflow

(a)

Gate Gate

Control

SASR

SiGe SiGe Gate Gate

Control

SASR

SiGe SiGe

(c)

No reflow Insufficient reflow

0.1

1

10

0.00

0.05

0.10

0.15

0.20

0.25

0.30

V th ( V )

L

_gate

(



m)

V_d=0.05V V_d=0.9V

solid: SASR

open: Control

450

500

550

600

650

700

750

1

10

100

1000

SASR

Control

I off (n A /  m)

I

_on

(



A/



m)

(a)

(b)

Advanced Quantum Strain Simulator

EV

EC

Calculation range

Given a surface field Fs0

Then, initial V0_{(z)= Fs}0_{* z} Six-band k･p Schrodinger

Equation Solver

1. DOS Effective Mass <mv

DOS>

2. Quantization Effective Mass mv QN

3. Surface Potential Drop Vs

EMA Oriented Schrodinger-Poisson Iteration Solver

1. Surface Potential Profile V1st_(z) Six-band k･p Schrodinger

Equation Solver

1. Subband Levels E1st

2. Wave-functions ζ(z)1st

3. Fermi Level Ef1st

4. Inversion Layer Density pinv1st

5. Depletion Layer Density pdep1st

Poisson Equation Solver 1. Surface Potential Profile V2nd_(z) Are the convergence

conditions satisfied? End Core Accelerator

Part 1. Computational Acceleration

Part 2. Self-consistency Ehole 0 validated by Ref. [3] validated by Ref. [9]

-5 -4 -3 -2 -1 0 1 2 3 4 5 0 1 2 3 4 5 6 7 8 9 10 11 12 13 -1 0 1 1 2 3 4 5

Phonon Scattering Only

Phonon and Surface Roughness Scattering Velocity-induced

Fan's Sim. [4] Okada's Sim. [5] Wang's Sim. [6] Sun's Sim. [7] Pham's Sim. [8] Packan's Sim. [9] Bufler's Sim. [10] (This Work) Transverse Longitudinal

Stress (GPa)

Hole

Mob

ility

Enh

ance

me

nt

9

HKMG Parameter Extraction

11
