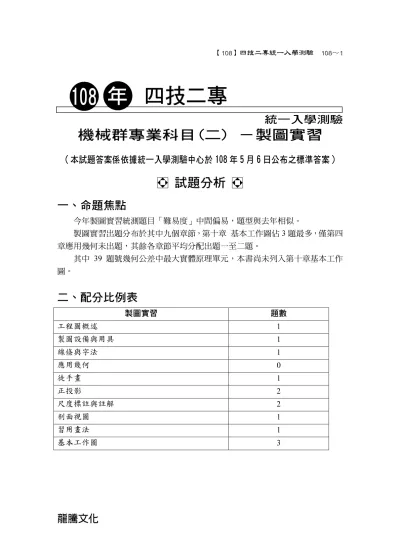

【108】四技二專統一入學測驗 108～1
四技二專
統一入學測驗
機械群專業科目(二) －製圖實習
（本試題答案係依據統一入學測驗中心於 108 年 5 月 6 日公布之標準答案）
試題分析
一、命題焦點
今年製圖實習統測題目「難易度」中間偏易，題型與去年相似。
製圖實習出題分布於其中九個章節，第十章 基本工作圖佔 3 題最多，僅第四 章應用幾何未出題，其餘各章節平均分配出題一至二題。
其中 39 題號幾何公差中最大實體原理單元，本書尚未列入第十章基本工作 圖。
二、配分比例表
製圖實習 題數
工程圖概述 1
製圖設備與用具 1
線條與字法 1
應用幾何 0
徒手畫 1
正投影 2
尺度標註與註解 2
剖面視圖 1
習用畫法 1
基本工作圖 3
108 年
108～2 【108】四技二專統一入學測驗
試題內容
第三部分：製圖實習(第 28 至 40 題，每題 2.5 分，共 32.5 分)
28. 有關工程用圖紙的敘述，下列何者正確？ (A) A0 圖紙如須裝訂成 冊，則裝訂邊離圖紙左側 10 mm (B) A1 圖紙可裁剪成 5 張之 A3 圖 紙 (C)描圖紙厚薄之規格單位為：g/mm2 (D) A 規格圖紙長邊為 b、
短邊為 a，其關係為b a 2 。 C-工程圖概述 29. 有關製圖設備的敘述，下列何者不正確？ (A)普通圓規常用於繪製
半徑 25～120 mm 之圓或圓弧 (B)鉛筆筆心硬度由大至小次序為 2H、H、F、HB (C)分規結構類似於圓規，其主要用途為畫圓與圓弧 (D) 15 度線可使用一組三角板配合丁字尺繪製而獲得。
C-製圖設備與用具 30. 有關工程圖之線條交接繪製方式，下列何者正確？ C-線條與字法
(A) (B)
(C) (D)
。
31. 圓錐體工件之長度為 120 mm、大端直徑 60 mm、小端直徑 40 mm，
下列何者為正確錐度？ (A) 1：8 (B) 1：6 (C) 1：5 (D) 1：4。
C-尺度標註與註解
28.(D) 29.(C) 30.(B) 31.(B)
【108】四技二專統一入學測驗 108～3
32. 有關徒手畫的敘述，下列何者正確？ (A)徒手畫等角圖，先由等角 軸線開始繪製 (B)在製造業應用最廣泛之徒手畫立體圖為二等角圖 (C)徒手繪製圖形與文字時，宜用 2B 或 3B 級鉛筆 (D)徒手繪製水平
與垂直線條時，眼睛應看線之起點。 C-徒手畫
33. 如圖(四)所示一物體的前視圖和俯視圖 (第三角投影法)，下列何者為正確的右
側視圖？ C-正投影
(A) (B)
(C) (D)
34. 圖(五)所示的工件，有相同表面織 構要求的平面共有幾個？
(A) 1 (B) 4 (C) 7
(D) 9。 C-基本工作圖
35. 有關剖面視圖的敘述，下列何者正確？ (A)一個物體以一個切割面 為原則，不可同時進行多個剖面產生多個剖視圖 (B)相鄰兩物體，
其剖面線的間隔距離可相同，但繪製方向應相反或不同 (C)移轉剖 面又稱旋轉剖面，乃將剖面原地旋轉 90°後繪出之剖視圖 (D)全剖面 視圖僅可應用於對稱物體，非對稱物體不應使用。 C-剖面視圖 36. 有關習用畫法的敘述，下列何者正確？ (A)虛擬視圖應使用假想線
繪製，並可於虛擬視圖上標註尺度 (B)習用畫法為共同約定的製圖 標準，且須完全遵守投影原理 (C)第三角法中，俯視圖採半視圖表 示時，若前視圖為非剖面視圖，則俯視圖應畫後半部 (D)因圓角而 消失的稜線為了呈現原有之輪廓，應使用粗實線繪製。 C-習用畫法 32.(A) 33.(C) 34.(C) 35.(B) 36.(A)
圖(四)
圖(五)
108～4 【108】四技二專統一入學測驗
37. 圖(六)所示的軸件公差標 註 ， 其 軸 實 際 直 徑 為 19.980 mm，根據最大實 體原理，則允許的中心軸 線 真 直 度 公 差 為 多 少 mm？
(A)0.025 (B)0.035 (C)0.045 (D)0.062。 C-基本工作圖 38. 某一軸孔配合如圖(七)所示，
下列何者為該配合之最大間 隙？
(A) ac f e (B) b c f (C) a bd
(D) e f c。 C-基本工作圖
39. 圖(八)為某物體的三視圖(第三角投影 法)，則該物體具有幾個單斜面和複斜 面？
(A)一個單斜面和一個複斜面 (B)一個單斜面和二個複斜面 (C)二個單斜面和二個複斜面 (D)二個單斜面和一個複斜面。
C-正投影
圖(六)
圖(七)
圖(八)
37.(C) 38.(C) 39.(D)
【108】四技二專統一入學測驗 108～5
40. 根據 CNS 工程製圖規範，下列各圖的尺度標註，何者正確？
C-尺度標註與註解 (A)
(B)
(C)
(D)
40.(B)
108～6 【108】四技二專統一入學測驗
28. (A) A0 圖紙如須裝訂成冊，則裝訂邊離圖紙左側 25 mm。
(B) A1 圖紙可裁剪成 4 張之 A3 圖紙。
(C)描圖紙厚薄之規格單位為：g/m2。
29. (A)普通圓規常用於繪製半徑 25～120 mm 之圓或圓弧。
(B)鉛筆筆心硬度由大至小次序為 2H、H、F、HB。
(C)分規結構類似於圓規，其主要用途為移量長度或等分線段、圓弧。
(D) 15 度線可使用一組三角板配合丁字尺繪製而獲得。
30.
(A)正確畫法 (B)正確畫法 (C)錯誤的圖形 (D)正確畫法 31. 錐度為錐體兩端直徑差與其長度的比值。
( )
大大 大大
錐錐 長錐 ，即T (D d) (60 40) 20 1 L 120 120 6
1:6
錐錐 。
32. (B)在製造業應用最廣泛之徒手畫立體圖為等角圖。
(C)徒手繪製圖形與文字時，宜用 H、F 或 HB 級鉛筆。
(D)徒手繪製水平與垂直線條時，眼睛應看線之終點。
休息一下！看我一眼，茅塞頓開
解 析
【108】四技二專統一入學測驗 108～7
33.
34.
35. (A)一個物體以一個切割面為原則，可同時進行多個剖面產生多個剖視圖。
(C) 旋轉剖面，乃將剖面原地旋轉 90°後繪出之剖視圖。移轉剖面，可順著割 面線方向將旋轉剖面移出原視圖外，然後繪出之剖視圖。
(D) 全剖面視圖僅可應用於對稱物體，非對稱物體亦可使用。
36. (B)習用畫法為共同約定的製圖標準，未必完全遵守投影原理。
(C) 第三角法中，俯視圖採半視圖表示時，若前視圖為非剖面視圖，則俯視 圖應畫前半部。
(D) 因圓角而消失的稜線為了呈現原有之輪廓，應使用細實線繪製。
37. 最大實體狀況原理之幾何型態時，以符號○M表示 20.000 20.02520.0000.025
19.990 20.02519.9900.035 19.980 20.02519.9800.045 19.970 20.02519.9700.055 19.960 20.02519.9600.065 19.950 20.02519.9500.075 19.940 20.02519.9400.085 19.938 20.02519.9380.087
108～8 【108】四技二專統一入學測驗
38. 最大間隙=孔最大限界尺度-軸最小限界尺度a bd 39.
40. (A) 改為 ，即錐度符號標註於比值前方。漏標註 Ø28 及 2 尺度。
(C) 10 改為 Ø10，即直徑尺度 10；15 改為 Ø15，即直徑尺度 15:尺度 7 剖面 讓開最佳。
(D) RS21 改為 SR21，即球形半徑尺度 21。
