附錄 A - 1
附錄 A 訊號產生器說明

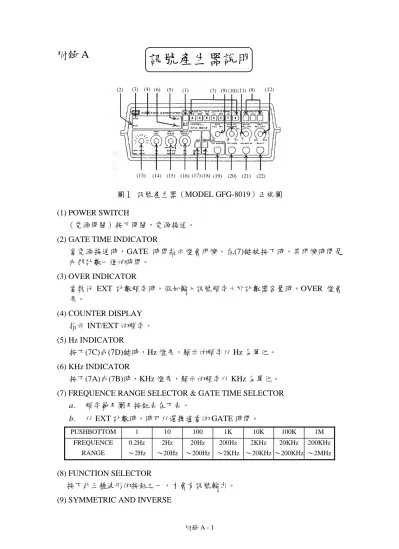

圖１ 訊號產生器（MODEL GFG-8019）正視圖 (1) POWER SWITCH
（電源開關）按下開關，電源接通。
(2) GATE TIME INDICATOR
當電源接通時，GATE 時間指示燈會閃爍，在(7)鍵被按下時，其閃爍時間是 內部計數一週的時間。
(3) OVER INDICATOR
當執行 EXT 計數頻率時，假如輸入訊號頻率大於計數器容量時，OVER 燈會 亮。
(4) COUNTER DISPLAY 指示 INT/EXT 的頻率。
(5) Hz INDICATOR
按下(7C)或(7D)鍵時，Hz 燈亮，顯示的頻率以 Hz 為單位。
(6) KHz INDICATOR
按下(7A)或(7B)時，KHz 燈亮，顯示的頻率以 KHz 為單位。
(7) FREQUENCE RANGE SELECTOR & GATE TIME SELECTOR
a.
頻率範及圍及按鈕表在下表。b.
以 EXT 計數時，時可以選擇適當的 GATE 時間。PUSHBOTTOM 1 10 100 1K 10K 100K 1M FREQUENCE
RANGE
0.2Hz
～2Hz
2Hz
～20Hz
20Hz
～200Hz
200Hz
～2KHz
2KHz
～20KHz
20KHz
～200KHz
200KHz
～2MHz
(8) FUNCTION SELECTOR
按下此三種波形的按鈕之一，才會有訊號輸出。
(9) SYMMETRIC AND INVERSE
(13) (14) (15) (16) (17) (18) (19) (20) (21) (22) (8) (12) (11) (10) (9) (1) (7)
(5) (4) (6) (2) (3)
附錄 A - 2
a.
旋轉此鈕，可改變輸出波形的對稱性，在 CAL 位置時，輸出波形是對稱 性的。b.
拉起此鈕，輸出波形即反相。(10) TTL / CMOS SELECTOR
按下此鈕，(20)輸出接頭會輸出適合 TTL 的波形。
當拉起此鈕後，將(20)輸出接頭接到示波器，並轉動旋鈕，可看出 CMOS 輸 出會有 5~15 伏特的變化。
(11) DC OFFSET CONTROL
若此鈕被按下，則 DC OFFSET 由內部電路決定。當拉起此鈕時，則我們能 夠設定任何 DC 波形的位準在±10 伏特之間。當順時針方向旋轉時，可看出正 的 DC 位準；若反時針旋轉，則可看出負的 DC 位準。
(12) OUTPUT AMPLITUDE CONTROL WITH ATTENUATION OPERATION 順時針旋轉此鈕將有最大輸出，而反時針旋轉則以－40dB（100 倍）的衰減輸 出；也可拉起旋鈕，可看到-20bB（10 倍）的衰減輸出。
(13) MANU. / SWEEP SELECTOR AND FREQUENCE ADJUSTMENT
將旋鈕壓下並順時針方向轉動，將可看到最大頻率輸出，當反時針旋轉得最 小頻率輸出。拉起旋鈕會自動掃描，並轉動此鈕，可決定它的上限頻率。
(14) SWEEP TIME CONTROL AND LIN / LOG SELECTOR
a.
當順時針方向旋轉時，掃描時間將可調整到最大，當反時針方向旋轉，可調到最小。
b.
將旋鈕壓下，則輸出為線性掃描的操作方式，當選擇 LOG 時，其輸出則 不為線性的。(15) SWEEP WIDTH & CONTROL MOD ON / OFF SELECTOR
a.
掃描寬度的控制，可從 0 到 1,000 次。b.
拉起旋鈕，輸出可由內部 400Hz 的正弦波或外部(21)接頭的輸入訊號來調 整。(16) MODULATION CARRIER AND AM / FM SELECTOR
a.
可調整調變比例，當順時針旋轉時，將可得到最大，反時針旋轉時，會 得到最小。b.
按下旋鈕，以 AM 形式輸出，拉起旋鈕，則以 FM 形式輸出。(17) INT / EXT MOD SELECTOR
按下此按鍵，由外部控制（外部訊號由接頭(21)輸入），再按一下此鍵則變為 內部調整。
(18) INT / EXT COUNTER SELECTOR
按下此開關是由外計數頻率（輸入訊號接(19)接頭），再按一下，則變為由內 部計數頻率。
(19) EXT. COUNTER INPUT TERMINAL
附錄 A - 3
可計數外部輸入訊號的頻率。
(20) TTL / CMOS OUTPUT TERMINAL TTL/CMOS 訊號輸出。
(21) VCF / MOD INPUT TERMINAL
輸入需要的訊號，以便作"電壓控制頻率"的操作。
(22) MAIN OUTPUT TERMINAL 主要訊號輸出。
