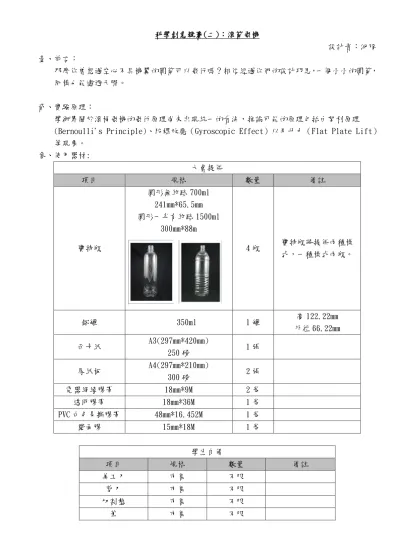

科學創意競賽(二):滾筒飛機
設計者:河豚 壹、前言:
那麼你曾想過空心不具機翼的圓筒可以飛行嗎?相信經過你們的設計巧思,一個小小的圓筒,
同樣也能遨遊天際。
貳、實驗原理:
學術界關於滾桶飛機的飛行原理尚未出現統一的看法,推論可能的原理包括白努利原理 (Bernoulli's Principle)、陀螺效應(Gyroscopic Effect)以及升力(Flat Plate Lift)
等現象。
參、使用器材:
大會提供
項目 規格 數量 備註
寶特瓶
圓形無紋路 700ml 241mm*65.5mm 圓形一半有紋路 1500ml
300mm*88m
4 瓶 寶特瓶將提供兩種樣 式,一種樣式兩瓶。
鋁罐 350ml 1 罐 高 122.22mm 外徑 66.22mm 西卡紙 A3(297mm*420mm)
250 磅 1 張 厚紙板 A4(297mm*210mm)
300 磅 2 張 電器絕緣膠帶 18mm*9M 2 卷 透明膠帶 18mm*36M 1 卷 PVC 白色易撕膠帶 48mm*16.452M 1 卷 雙面膠 15mm*18M 1 卷
學生自備
項目 規格 數量 備註
美工刀 市售 不限
剪刀 市售 不限
切割墊 市售 不限
筆 市售 不限
2
肆、競賽活動:
一、 競賽說明
利用大會提供的材料製作空心的飛行器(示意圖如下),在投擲起始線前以合適的投擲角 度投出,使其能夠飛直飛遠以獲得高分。
利用提供的材料製作飛行器,機身上可以具備助流板 。
可視情況增加配重,不限制配重物的位置、形狀、材質,同理,亦不限制助流板的位置、
形狀、材質。
飛行器成品須可以於空中旋轉並前進。
二、 製作方式
1. 製作時間為 30 分鐘。
2. 各小組依照大會提供的材料,設計至少一個空心的飛行器,使其能夠飛直飛遠,以獲得 高分。
3. 利用大會提供的材料,結合相關科學原理,對飛行器進行設計與加工,需注意成品必須 為中空。
4. 飛行器的製作:利用大會所提供的寶特瓶、鋁罐之瓶身,製作飛行器之機身,可再利用 大會提供之絕緣膠帶、西卡紙、厚紙板等其餘材料作為加工,完成類似上圖中之飛行器,也 可自由修改造型,配重重量、位置、材質等,或增加助流板,以達成最遠及最準確的飛行狀 況。成品需要可以放入長寬 20 公分的正方形方框中不會超過邊界線,壓線視為超過,機身 本身直徑需介在 5 到 15 公分。
活動一:飛機擲
遠 一、活動目的:利用大會提供的材料製作的空心飛行器,在投擲起始線前以合適的投擲角度投出,
使其能夠飛直飛遠以獲得高分。
二、競賽方式
1. 30 分鐘製作時間結束後,即開始由大會按照組別依序叫號至比賽場地試投,每組在試 投時間中會有兩次的試投機會(第一次與第二次可派兩名不同隊員)。
2. 試投時,每次推派一位隊員投擲,投擲一次,其餘隊員可在比賽場地旁觀看,但不可接
3
觸投擲隊員,飛行器投擲出去後由賽場裁判負責回收。
3. 全組第一次試投結束後,將有 3 分鐘的修改時間,十分鐘後開始第二次試投,同樣有大 會依序叫號至場地進行。
4. 待全部組別試投結束,即開始正式比賽,正式比賽時,由大會叫號至比賽場地,假如有 製作多個飛行器,則選擇其中一到兩個攜至比賽場地,每組只能推派一位隊員進行投擲,
但可以更換飛行器,有兩次投擲機會,取分數較高者。
5. 正式比賽時,無論是投擲手或場邊隊員,在投擲後皆不可進入賽場內,全程由賽場裁判 負責評分及收回飛行器。
6. 不限制丟擲姿勢,但投擲時不得超過投擲起始線(亦不得踩線),超過則以 0 分計。
三、評分標準
1. 經裁判委員許可後,才可開始投擲,並不得超過投擲起始線。若未經裁判許可即開始投 擲,則不予計分。
2. 以投擲之飛行器第一次落地時的落地點進行評分,每過一條計分線加 7 分,若落地點位 於計分線上則取高分計;例如投擲出去後落地點在 13m (第五區),取高分計,分數為 7*5= 35 分。
3. 假使飛行器的落地點於計分區域外(壓線視為界內,以飛行器第一落地點為計),則該次 以 0 分計。
4. 若裝置在製作時遭到他組損壞,將視剩餘時間給予適當的時間及材料重作,若是在評分 時遭到損壞則未評分項目將全部重新評分,損壞他人裝置之組別,此競賽不予計分。
5. 在製作區時不可妨礙他人進行,亦不可與他組進行交流,更不可互相傳遞材料、工具等,
違者則該活動不計分。
四、競賽場地俯視圖:
3m 6m 9m 12m 15m 18m 21m
活動二: 飛機擲準
一、活動目的:
利用製作的空心飛行器,在三條投擲起始線前以合適的投擲角度投出,使其能夠精確 擊中於牆上的圓圈(圓圈由呼拉圈製作,直徑大約 1m,離地約 0.5m)內以獲得高分,三條 投擲起始線分別距牆面 5m、10m、15m。
二、競賽方式:
1. 活動一結束後,休息 5 分鐘,由大會宣布活動二開始。
2. 活動二開始後由大會按照組別叫號至比賽場地試投,每組總共有 5 次的試投機會,不限
起始線 (寬 5m)
第一區 第二區 第三區 第四區 第五區 第六區 第七區
4
制每組每次要位於哪一條投擲起始線試投,每組每次試投前須告知裁判,經裁判確認後 才可開始試投,否則取消該組之後的試投機會。
3. 全部組別試投結束後,即開始正式比賽,由大會叫號至比賽場地,可攜帶多個飛行器,
每輪每組推派一位隊員進行投擲。
4. 正式比賽時,總共會進行三輪評分,第一輪,投擲手站立於距牆面 5m 的投擲起始線前,
進行兩次投擲後;接著第二輪,投擲手站立於距牆面 10m 的投擲起始線前,進行兩次投 擲後;最後第三輪,投擲手站立於距牆面 15m 的投擲起始線前,進行兩次投擲後換下一 組,直至所有組別結束投擲,每一輪每一組的投擲手可由不同人擔任亦可更換飛行器。
5. 在大會叫號之前,都可以對自己的飛行器進行修改及維修,但在大會叫號 30 秒內未至 比賽場地之組別將失去該次投擲機會。
6. 正式比賽時,無論是投擲手或場邊隊員,在投擲後皆不可進入賽場內,全程由賽場裁判 負責評分及收回飛行器。
7. 飛行器直接擊中圓圈內才計分,假使飛行器落地後彈起擊中圓圈內,不計分,以其餘類 似方式擊中圓圈同理,假使飛行器擊中圓圈(呼拉圈),則視為界外。。
8. 不限制丟擲姿勢,但投擲時腳不得超過投擲起始線(亦不得踩線),超過則該次 0 分。
三、評分標準:
1. 經裁判委員許可後,才可開始投擲,並不得超過投擲起始線。若未經裁判許可即開始 投擲,則該次不予計分。
2. 每組成績由命中目標的投擲起始線距離計算,5m 投擲起始線命中一次得 4 分,10m 投 擲起始線命中一次得 9 分,15m 投擲起始線命中一次得 12 分;例如於 5m 處命中 2 次,
於 10m、15m 處分別命中 1 次則成績為 4*2 + 9*1 + 12*1 = 30 分。
3. 上述一切判決皆以裁判之判斷為準,不得有異。
四、競賽場地俯視圖:
伍、總評分:
一、活動一與活動二成績加總即為本次活動成績。
二、本次活動成績由高到低,排序第一到最後一名,所得的競賽積分即為反過來的組數。Ex:
有 60 組,第一名則得 60 分,最後一名為 1 分。
三、若兩組總成績相同,以同名次計算。(例如:第一名 30 分,第一名分 30 分,第二名從缺,
接續第三名。)
牆 壁
10m 5m 15m
