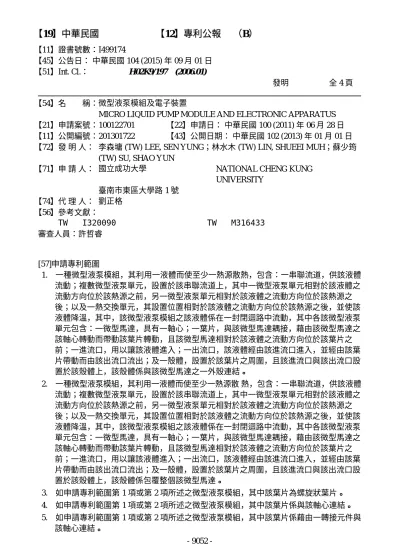

【19】中華民國 【12】專利公報 （B）
【11】證書號數：I499174
【45】公告日： 中華民國 104 (2015) 年 09 月 01 日
【51】Int. Cl.： H02K9/197 (2006.01)
發明 全 4 頁
【54】名 稱：微型液泵模組及電子裝置
MICRO LIQUID PUMP MODULE AND ELECTRONIC APPARATUS
【21】申請案號：100122701 【22】申請日： 中華民國 100 (2011) 年 06 月 28 日
【11】公開編號：201301722 【43】公開日期： 中華民國 102 (2013) 年 01 月 01 日
【72】發 明 人： 李森墉 (TW) LEE, SEN YUNG；林水木 (TW) LIN, SHUEEI MUH；蘇少筠 (TW) SU, SHAO YUN
【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG UNIVERSITY
臺南市東區大學路 1 號
【74】代 理 人： 劉正格
【56】參考文獻：
TW I320090 TW M316433 審查人員：許哲睿
[57]申請專利範圍
1. 一種微型液泵模組，其利用一液體而使至少一熱源散熱，包含：一串聯流道，供該液體 流動；複數微型液泵單元，設置於該串聯流道上，其中一微型液泵單元相對於該液體之 流動方向位於該熱源之前，另一微型液泵單元相對於該液體之流動方向位於該熱源之 後；以及一熱交換單元，其設置位置相對於該液體之流動方向位於該熱源之後，並使該 液體降溫，其中，該微型液泵模組之該液體係在一封閉迴路中流動，其中各該微型液泵 單元包含：一微型馬達，具有一軸心；一葉片，與該微型馬達耦接，藉由該微型馬達之 該軸心轉動而帶動該葉片轉動，且該微型馬達相對於該液體之流動方向位於該葉片之 前；一進流口，用以讓該液體進入；一出流口，該液體經由該進流口進入，並經由該葉 片帶動而由該出流口流出；及一殼體，設置於該葉片之周圍，且該進流口與該出流口設 置於該殼體上，該殼體係與該微型馬達之一外殼連結。
2. 一種微型液泵模組，其利用一液體而使至少一熱源散 熱，包含：一串聯流道，供該液體 流動；複數微型液泵單元，設置於該串聯流道上，其中一微型液泵單元相對於該液體之 流動方向位於該熱源之前，另一微型液泵單元相對於該液體之流動方向位於該熱源之 後；以及一熱交換單元，其設置位置相對於該液體之流動方向位於該熱源之後，並使該 液體降溫，其中，該微型液泵模組之該液體係在一封閉迴路中流動，其中各該微型液泵 單元包含：一微型馬達，具有一軸心；一葉片，與該微型馬達耦接，藉由該微型馬達之 該軸心轉動而帶動該葉片轉動，且該微型馬達相對於該液體之流動方向位於該葉片之 前；一進流口，用以讓該液體進入；一出流口，該液體經由該進流口進入，並經由該葉 片帶動而由該出流口流出；及一殼體，設置於該葉片之周圍，且該進流口與該出流口設 置於該殼體上，該殼體係包覆整個該微型馬達。
3. 如申請專利範圍第 1 項或第 2 項所述之微型液泵模組，其中該葉片為螺旋狀葉片。
4. 如申請專利範圍第 1 項或第 2 項所述之微型液泵模組，其中該葉片係與該軸心連結。
5. 如申請專利範圍第 1 項或第 2 項所述之微型液泵模組，其中該葉片係藉由一轉接元件與 該軸心連結。
- 9052 -
6. 如申請專利範圍第 5 項所述之微型液泵模組，其中該轉接元件套設該軸心，該葉片連結 於該轉接元件之一軸心。
7. 如申請專利範圍第 1 項或第 2 項所述之微型液泵模組，其中該微型液泵單元更包含：一 軸承，連接於該殼體與該微型馬達之軸心。
8. 如申請專利範圍第 5 項所述之微型液泵模組，更包含：一軸承，連接於該殼體與該轉接 元件。
9. 一種電子裝置，其包含一種如申請專利範圍第 1 項或第 2 項所述之微型液泵模組以及一 電子元件，該電子元件作為該熱源。
圖式簡單說明
圖 1 為本發明較佳實施例之微型液泵模組應用於一電子裝置的示意圖；
圖 2 至圖 5 為本發明較佳實施例之一種微型液泵單元不同態樣的示意圖；以及 圖 6 及圖 7 為本發明較佳實施例之另一種微型液泵單元不同態樣的示意圖。
