108 年洪水預警服務支援及智慧防汛系統研發應用

全文

(1)MOEAWRA1080072. 108 年洪水預警服務支援及智慧防汛系統研發應用. Development and Application of Flood Warning Service and Intelligent Flood Prevention System in 2019. 主辦機關：經濟部水利署執行單位：多采科技有限公司中華民國. 1 0 8 年. 1 2 月.

(2) 108 年洪水預警服務支援及智慧防汛系統研發應用. Development and Application of Flood Warning Service and Intelligent Flood Prevention System in 2019. 主辦機關：經濟部水利署執行單位：多采科技有限公司編著者：洪國展中華民國. 1 0 8 年. 1 2 月.

(3) 108 年洪水預警服務支援及智慧防汛系統研發應用. 摘要本計畫之目標為因應水利署於防汛時期之水情預警決策支援需求，提供氣象水情資訊介接、彙整、展示之服務，並以蒐集資訊為基礎進一步加值應用，開發各式自動化模組與智慧化系統協助預警研判，讓使用者用以評估未來水情與災情發展趨勢，作為擬定防災整備與應變調度方案之參考。颱洪時期本計畫擔任水利署防災中心對各河川局之聯絡窗口，協助彙整各河川局提供之洪水預報資訊，並依水利署應變小組需求製作簡報。本年度共綜整3場豪雨事件及4場颱風事件之各河川局水位站定性及定量預報資訊，提供防汛人員決策參考，另配合需求提供以會議時間為基準之水位預警情資。降雨資料供應服務係配合氣象局降雨預報產品之供應狀況，接收及解析氣象局最新降雨預報產品，並維護降雨伺服器運作。本年度更新氣象局官方定量降雨預報，將劇烈天氣期間所提供之加報及3小時累積雨量產品新增至降雨預報資料供應鏈，另完成南屯雙偏極化降雨雷達資料之介接解析、建置雙偏極化雷達資料備援伺服器，以確保資料之穩定供應。水利防災水情預警資訊系統除維護既有網頁及更新基礎資料外，本計畫調整主頁展示架構，依防汛前、中、後時期分類相應之參考網頁，以利預警資訊之有效傳遞；新增空間累積雨量網頁，以表格呈現各種不同範圍觀測與預報之累積雨量；擴充洪水預警展示網頁資料庫，展示多種洪水預報系統水位供應變參考；更新雙偏極化雷達觀測降雨展示頁面，加入南屯雷達資訊、新增閃電資料套疊功能及雷達與雨量站資料之相關係數計算。本年度彙整前期計畫之預警研判模組，以「LINE官方帳號」及「LINE Notify」開發自動化訊息推播系統，蒐集各項預警情資並加值分析，彙整後主動發送預警訊息通知防汛相關人等，以增進應變效摘-1.

(4) 108 年洪水預警服務支援及智慧防汛系統研發應用. 率。推播資訊包含氣象局豪大雨及颱風警特報、河川局豪大雨及水利署開設預警報、颱風路徑現況及預警報、類似歷史颱風排名、水情現況及預警報和高效能即時淹水預報等成果。類似路徑歷史颱風專家預警系統擴充歷史颱風相關情資及多國路徑展示功能，能即時介接OPENDATA中各國不同颱風預報路徑，搜尋相似路徑之歷史颱風對臺灣地區造成之降雨情勢、水位變化及災損情形；另改變既有倉儲規劃，調整成前後端分離架構以提高效率。降雨預報校正方法係利用頻率配對校正法(Frequency Matching Method, FMM)及衰減平均法(Decaying Average, DCA)，以觀測降雨修正預報產品可能存在的系統性誤差，並考量現行降雨資料供應之格式與自動化的特性，將其產品化後提供給相關單位參考使用。關鍵字：洪水預警服務、智慧防汛系統、降雨預報校正. 摘-2.

(5) 108 年洪水預警服務支援及智慧防汛系統研發應用. ABSTRACT To fulfill the needs of flood early warning for Water Resource Agency(WRA) during flood season, the project executes the forecast data reception, collection and display including precipitation and water level, etc. Furthermore, the project analyzes aforementioned data and develops automation modules and intelligent systems to provide forecast information to users. The results may seem as the reference of disaster prevention preparation and contingency planning. During flood season, this project collects the flood forecast information from ten river management offices, and integrates them into a brief document based on specified form for decision support. This year, the informations for 4 typhoon events and 3 heavy rain events are processed for personnel on duty to reference, and water level forecast informations are organized for the meeting. This project receives several rainfall forecast products from Central Weather Bureau, and analyzes them into the same resolution for the downstream applications. Central Weather Bureau updates their official quantitative rainfall forecast, provides additional 3-hour rainfall forecast product during severe weather events. The project updates the rainfall forecast processing flow to bring in aforementioned products. Furthermore, the project resolves the data of dual polarization radar at Nantun, builds a backup server for radar parsing to enhance the stability of data processing. The hydro forecast information integration display platform updates the basic information, adjusts layout of platform based on the different periods of flood events, adds spatial cumulative rainfall web page to display cumulative rain in different region range, expands flood forecast display web page to show water level forecasts from multiple sources, extends dual polarization radar web page to contain Nantun radar information, lightning location and correlation between radar and station observation. A-1.

(6) 108 年洪水預警服務支援及智慧防汛系統研發應用. An automated information dissemination system is developed, which collects water-related information and proactively sends early warning messages to inform the relevant personnel. The warning information includes the typhoon news and weather warning from Central Weather Bureau, rainfall warning for river management offices, possible establishes time of contingency team, historical similar track typhoons, water level forecast and warning area, etc. The historical typhoon information and extends multi-country path forecast function are updated for the early warning expert system based on typhoon track. The system can choose typhoon forecast path of specific unit, instantly search historical typhoons base on the forecast path, and provide the rainfall and damage caused by the historical typhoons. The structure of database is also adjusted to improve the system efficiency. The project develops a rainfall forecast correction method, which combines Frequency Matching Method and Decaying Average to find the possible systematic errors of the rainfall forecast product based on observation data. Considering the formal rainfall products format, this product is included in current rainfall processing flow and provided to the relevant units for reference.. Key Words: Flood Warning Service, Intelligent Flood Prevention System, Application of Rainfall Forecasting. A-2.

(7) 108 年洪水預警服務支援及智慧防汛系統研發應用. 目錄摘要...................................................................................................... 摘-1 ABSTRACT .............................................................................................. A-1 目錄...................................................................................................... 目-1 圖目錄.................................................................................................. 圖-1 表目錄.................................................................................................. 表-1 第壹章計畫緣起及目的 ....................................................................... 1-1 1.1 計畫緣起與目標 .......................................................................... 1-1 1.2 計畫工作項目 .............................................................................. 1-2 1.3 前期計畫辦理情況 ...................................................................... 1-5 第貳章颱洪時期洪水預警資訊彙整服務 ........................................... 2-1 2.1 彙整作業說明 .............................................................................. 2-1 2.2 洪水預報資訊彙整成果 ............................................................ 2-10 2.3 小結............................................................................................. 2-36 第參章降雨預報資料供應服務 ........................................................... 3-1 3.1 接收與解析氣象局最新降雨預報產品 ...................................... 3-2 3.2 更新維護降雨資料管理伺服器 ................................................ 3-13 3.3 接收與解析南屯雙偏極化降雨雷達觀測雨量產品 ................ 3-17 3.4 建置雙偏極化降雨雷達資料提供及資料備援環境 ................ 3-22 3.5 維護水利署雙偏極化降雨雷達主機 ........................................ 3-25 第肆章水利防災水情預警資訊系統維護更新 ................................... 4-1 4.1 更新資料庫基礎資料表 .............................................................. 4-2 4.2 維護水利防災水情預警資訊系統網頁 ...................................... 4-8 4.3 現有網頁版面及內容調整 ........................................................ 4-15 第伍章自動化訊息推播系統開發 ....................................................... 5-1 5.1 推播媒介說明 .............................................................................. 5-1 目-1.

(8) 108 年洪水預警服務支援及智慧防汛系統研發應用. 5.2 建置智慧推播訊息系統 .............................................................. 5-5 5.3 個人化設定頁面 ........................................................................ 5-21 5.4 後續擴充規劃 ............................................................................ 5-23 第陸章類似路徑歷史颱風專家預警系統維護更新及擴充 ............. 6-1 6.1 類似路徑歷史颱風搜尋決策模組維護更新 .............................. 6-1 6.2 資料倉儲與大數據資料庫維護更新 .......................................... 6-5 6.3 類似路徑歷史颱風專家預警系統展示平台維護擴充 ............ 6-13 第柒章降雨預報校正產品研發及供應 ............................................... 7-1 7.1 降雨預報校正產品研發 .............................................................. 7-1 7.2 降雨預報校正產品供應 .............................................................. 7-9 7.3 降雨預報校正成果 .................................................................... 7-12 7.4 小結與未來精進評估 ................................................................ 7-23 第捌章結論與建議 ............................................................................... 8-1 8.1 結論............................................................................................... 8-1 8.2 建議............................................................................................... 8-3 參考文獻.................................................................................................. 參-1 附錄一審查意見回覆 ...................................................................... 附 1-1 附錄二會議紀錄 .............................................................................. 附 2-1 附錄三河川水情研判簡報 .............................................................. 附 3-1 附錄四洪水預報資料上傳統計 ...................................................... 附 4-1 附錄五水位站保全鄉鎮更新 .......................................................... 附 5-1 附錄六淹水雨量門檻值及警戒範圍更新 ...................................... 附 6-1 附錄七應變中心開設預警研判系統說明 ...................................... 附 7-1. 目-2.

(9) 108 年洪水預警服務支援及智慧防汛系統研發應用. 圖目錄圖1-1. 計畫工作流程圖 .................................................................... 1-4. 圖2-1. 淡水河REFOR系統水位預報時間序列XML檔案實例 ...... 2-5. 圖2-2. 淡水河水位時序圖簡報檔案實例 ........................................ 2-5. 圖2-3. 信件傳送介面 ........................................................................ 2-6. 圖2-4. 自動化產生信件內容 ............................................................ 2-7. 圖2-5. 河川水情研判簡報第二頁:河川水位警戒及預警 ............... 2-9. 圖2-6. 河川水情研判簡報第三頁:綜合評估（外水防汛熱點資訊） ................................................................................................ 2-9. 圖2-7. 0520豪雨累積降雨分布圖(05/20 00:00~05/22 00:00)....... 2-11. 圖2-8. 0520豪雨事件河川水位警戒及預警情形 .......................... 2-12. 圖2-9. 0610豪雨累積降雨分布圖(06/10 00:00~06/14 00:00)....... 2-14. 圖2-10. 0610豪雨事件河川水位警戒及預警情形 .......................... 2-15. 圖2-11. 0613豪雨累積降雨分布圖(06/13 00:00~06/15 00:00)....... 2-17. 圖2-12. 0613豪雨事件河川水位警戒及預警情形 .......................... 2-18. 圖2-13. 丹娜絲颱風路徑圖 .............................................................. 2-19. 圖2-14. 丹娜絲颱風累積降雨分布圖(07/17 00:00~07/20 00:00)... 2-19. 圖2-15. 丹娜絲颱風事件河川水位警戒及預警情形(1/2) .............. 2-20. 圖2-15. 丹娜絲颱風事件河川水位警戒及預警情形(2/2) .............. 2-21. 圖2-16. 利奇馬颱風路徑圖 .............................................................. 2-23. 圖2-17. 利奇馬颱風累積降雨分布圖(07/17 00:00~07/20 00:00)... 2-23. 圖2-18. 利奇馬颱風事件河川水位警戒及預警情形(1/2) .............. 2-24. 圖2-18. 利奇馬颱風事件河川水位警戒及預警情形(2/2) .............. 2-25. 圖2-19. 白鹿颱風路徑圖 .................................................................. 2-27. 圖2-20. 白鹿颱風累積降雨分布圖(08/23 00:00~08/25 00:00)....... 2-27. 圖2-21. 白鹿颱風事件河川水位警戒及預警情形(1/2) .................. 2-28. 圖2-21. 白鹿颱風事件河川水位警戒及預警情形(2/2) .................. 2-29. 圖2-22. 米塔颱風路徑圖 .................................................................. 2-32 圖-1.

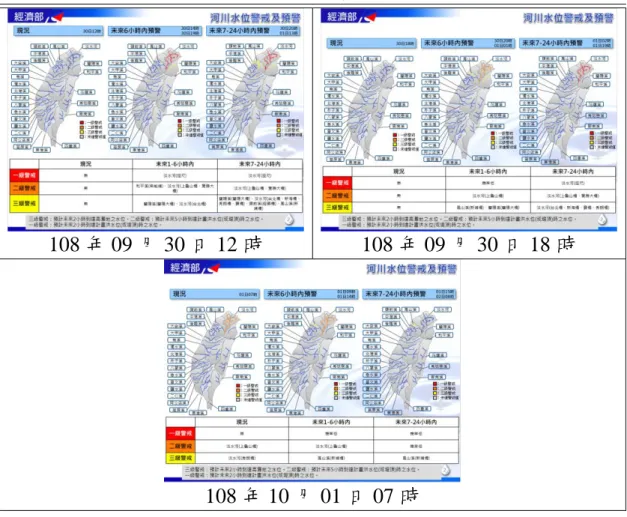

(10) 108 年洪水預警服務支援及智慧防汛系統研發應用. 圖2-23. 米塔颱風累積降雨分布圖(09/29 00:00~10/02 00:00)....... 2-32. 圖2-24. 米塔颱風事件河川水位警戒及預警情形(1/2) .................. 2-33. 圖2-24. 米塔颱風事件河川水位警戒及預警情形(2/2) .................. 2-34. 圖3-1. 各降雨預報產品網格分布 .................................................... 3-5. 圖3-2. 不同解析度降雨網格對應示意圖 ........................................ 3-6. 圖3-3. 108年11月01日02時CWBWRF_M04預報第一個小時03時之全臺降雨分布輸出檔案範例 ................................................ 3-7. 圖3-4. 網格降雨預報資料下載網頁示意圖(1/2) ............................ 3-7. 圖3-4. 網格降雨預報資料下載網頁示意圖(2/2) ............................ 3-8. 圖3-5. QPF系列產品接收情形 ......................................................... 3-9. 圖3-6. QPF系列產品正報缺漏次數 ............................................... 3-10. 圖3-7. QPF正、加報資料比較(108/07/19 14:00-20:00累積雨量) 3-12. 圖3-8. QPF正、加報資料比較(108/07/20 14:00-20:00累積雨量) 3-12. 圖3-9. 預報降雨供應服務資料流 .................................................. 3-13. 圖3-10. 降雨預報產品資料介接申請表 .......................................... 3-13. 圖3-11. 降雨預報資料中斷自動化寄送電子郵件通知示意圖 ...... 3-15. 圖3-12. 南屯雙偏極化雷達位置圖 .................................................. 3-18. 圖3-13. 雙偏極化雷達資料流 .......................................................... 3-19. 圖3-14. 108年05月20日12時47分50秒南屯雙偏極化雷達累積1小時雷達推估降雨資料 .............................................................. 3-21. 圖3-15. Raster格式輸出檔案範例 .................................................... 3-23. 圖3-16. 雷達網格降雨下載網頁範例 .............................................. 3-24. 圖3-17. 水利署雙偏極化雷達雷達推估降雨資料申請單 .............. 3-24. 圖4-1. 洪水預警展示系統中水位時間序列圖 ................................ 4-2. 圖4-2. 水位站保全鄉鎮資料之應用-河川水情研判信件內容....... 4-2. 圖4-3. 智慧防汛系統淹水預警-淹水綜整資料表 ........................... 4-5. 圖4-4. 水利防災中心水情預警資訊網(107年度) ........................... 4-9. 圖4-5. 水利防災中心水情預警資訊網(本年度) ............................. 4-9. 圖4-6. 水利署防災中心智慧防汛系統首頁(未來六小時預報資訊) 圖-2.

(11) 108 年洪水預警服務支援及智慧防汛系統研發應用. .............................................................................................. 4-11 圖4-7. 水利署防災中心智慧防汛系統首頁(觀測現況資訊) ....... 4-11. 圖4-8. 氣象總覽 .............................................................................. 4-12. 圖4-9. 降雨預報成效評估網頁 ...................................................... 4-12. 圖4-10. 洪水預報成效評估網頁 ...................................................... 4-13. 圖4-11. 高效能即時淹水預報網頁 .................................................. 4-13. 圖4-12. 水庫與水位站關係網頁 ...................................................... 4-14. 圖4-13. 流域預報降雨網頁 .............................................................. 4-15. 圖4-14. 鄉鎮範圍基礎資料表 .......................................................... 4-16. 圖4-15. 時序資料表 .......................................................................... 4-17. 圖4-16. 空間累積雨量網頁 .............................................................. 4-18. 圖4-17. 空間累積雨量網頁-逐時降雨 ............................................. 4-18. 圖4-18. 鄉鎮空間累積雨量網頁 ...................................................... 4-19. 圖4-19. 水文技術組FEWS_TAIWAN API 介接頁面..................... 4-22. 圖4-20. 水文技術組FEWS_TAIWAN水位站基礎資料 .................. 4-23. 圖4-21. 多來源洪水預警展示網頁 .................................................. 4-24. 圖4-23. 即時閃電資料檔案儲存 ...................................................... 4-27. 圖4-24. 雙偏極化雷達觀測與閃電資料展示網頁 .......................... 4-29. 圖5-1. LINE官方帳號之新舊版本主要差異比較 ........................... 5-2. 圖5-2. (a)LINE Notify與(b)LINE官方帳號差異 ............................. 5-3. 圖5-3. 108年09月29日米塔颱風期間之實際推播內容 .................. 5-4. 圖5-4. 智慧推播系統建置流程 ........................................................ 5-5. 圖5-5. 豪大雨特報CAP檔示意圖 .................................................... 5-6. 圖5-6. 豪大雨預警縣市示意圖 ........................................................ 5-6. 圖5-7. 108年07月02日「LINE官方帳號」豪雨特報推播實例 ..... 5-7. 圖5-8. 108年10月01日「LINE Notify」豪雨特報推播實例 ......... 5-7. 圖5-9. 河川局豪大雨預警報研判模組之研判說明 ........................ 5-8. 圖5-10. 應變中心開設條件 ................................................................ 5-9. 圖5-11. 水利署開設研判模組 ............................................................ 5-9 圖-3.

(12) 108 年洪水預警服務支援及智慧防汛系統研發應用. 圖5-12. 108年07月01日13時「LINE官方帳號」河川局豪大雨預警報推播實例 .............................................................................. 5-10. 圖5-13. 108年09月28日03時「LINE Notify」河川局豪大雨預警報推播實例 .................................................................................. 5-11. 圖5-14. 108年09月25日14時「LINE Notify」水利署開設預警報推播實例 ...................................................................................... 5-11. 圖5-15. 多國颱風路徑比較圖 .......................................................... 5-12. 圖5-16. 108年08月01日02點「LINE官方帳號」薇帕颱風預警資訊及多國颱風路徑比較圖推播實例 .......................................... 5-13. 圖5-17. 108年09月29日07點「LINE Notify」米塔颱風預警資訊推播實例 ...................................................................................... 5-13. 圖5-18. 107年11月02日07時「LINE官方帳號」玉兔颱風之類似歷史颱風排名推播實例 .............................................................. 5-14. 圖5-19. 108年10月22日00時「LINE Notify」博羅伊颱風及浣熊颱風之類似歷史颱風排名推播實例 .......................................... 5-15. 圖5-20. 108年06月17日18時「LINE官方帳號」洪水預警推播實例 .............................................................................................. 5-16. 圖5-21. 108年08月30日18時「LINE Notify」洪水預警推播實例 5-17. 圖5-22. 108年06月19日17時「LINE官方帳號」水庫預警推播實例 .............................................................................................. 5-18. 圖5-23. 108年08月30日18時「LINE Notify」水庫預警實例 ....... 5-19. 圖5-24. 智慧推播訊息系統推播資訊(108年05月20日15時) ......... 5-21. 圖5-25. 智慧防汛系統推播設定入口 .............................................. 5-24. 圖5-26. 智慧防汛系統推播設定網頁 .............................................. 5-24. 圖6-1. 即時颱風路徑資訊ASCII檔.................................................. 6-2. 圖6-2. 官方颱風路徑內插結果(以2016年尼伯特颱風路徑為例) . 6-2. 圖6-3. 目前颱風與歷史颱風行進方向比較示意圖 ........................ 6-3. 圖6-4. 目前颱風預報路徑與歷史颱風最近距離點示意圖。 ........ 6-4. 圖6-5. 資料倉儲架構示意圖 ............................................................ 6-6 圖-4.

(13) 108 年洪水預警服務支援及智慧防汛系統研發應用. 圖6-6. 氣象局及多國路徑資料目錄 ................................................ 6-6. 圖6-7. 107年颱風雨量資料 .............................................................. 6-6. 圖6-8. 106年尼莎颱風水位資料 ...................................................... 6-7. 圖6-9. 106年海棠颱風水位資料 ...................................................... 6-7. 圖6-10. 106年天鴿颱風水位資料 ...................................................... 6-7. 圖6-11. 106年谷超颱風水位資料 ...................................................... 6-8. 圖6-12. 106年泰利颱風水位資料 ...................................................... 6-8. 圖6-13. 107年山竹颱風水位資料 ...................................................... 6-8. 圖6-14. 107年瑪莉亞颱風水位資料 .................................................. 6-9. 圖6-15. 歷史颱風事件基礎資料表更新 .......................................... 6-11. 圖6-16. 歷史颱風尖峰水位資料表更新欄位參照 .......................... 6-11. 圖6-17. 歷史颱風災情資料表更新欄位參照 .................................. 6-11. 圖6-18. 歷史颱風累積降雨圖資資料表新增 .................................. 6-11. 圖6-19. 歷史颱風警戒水位站圖資資料表新增 .............................. 6-12. 圖6-20. 氣象局及多國路徑即時颱風及類似路徑颱風資料表新增 .............................................................................................. 6-12. 圖6-21. 類似路徑歷史颱風專家預警系統展示平台-以米塔颱風為例 .............................................................................................. 6-15. 圖6-22. 類似路徑颱風逐時雨量分布網頁 ...................................... 6-16. 圖6-23. 類似路徑歷史颱風水位資訊 .............................................. 6-17. 圖6-24. 類似路徑歷史颱風淹水位置圖 .......................................... 6-18. 圖6-25. 類似路徑歷史颱風災情資訊 .............................................. 6-18. 圖7-1. 觀測雨量與預報雨量CDF示意圖 ........................................ 7-3. 圖7-2. CDF校正示意圖 .................................................................... 7-3. 圖7-3. DCA更新示意圖 .................................................................... 7-4. 圖7-4. 降雨預報校正流程示意圖( =06) ........................................ 7-7. 圖7-5. 雨量調整方式示意圖 ............................................................ 7-7. 圖7-6. 降雨預報校正流程示意圖( =12) ........................................ 7-8. 圖7-7. QPF6h資料夾內容 ................................................................. 7-8 圖-5.

(14) 108 年洪水預警服務支援及智慧防汛系統研發應用. 圖7-8. QPF6h_FMM資料夾內容 ..................................................... 7-9. 圖7-9. QPF_FMM/GRID2/QPF資料夾內容 .................................. 7-10. 圖7-10. QPF_FMM/GRID2/QPF/2019060414資料夾內容 ............. 7-10. 圖7-11. QPF_FMM/GRID2/QPESUMS_QPF資料夾內容 ............. 7-11. 圖7-12. QPF_FMM/GRID2/QPESUMS_QPF/2019060614資料夾內容 .............................................................................................. 7-11. 圖7-13. http下載與檢視頁面 ............................................................ 7-11. 圖7-14. 利奇馬颱風QPF降雨預報(08071400)與觀測分佈圖 ........ 7-13. 圖7-15. 白鹿颱風QPF降雨預報(08232000)與觀測分佈圖 ............ 7-14. 圖7-16. 利奇馬颱風QPF降雨預報(+6)預報校正及與觀測分佈圖 7-16. 圖7-17. 白鹿颱風QPF降雨預報(+6)預報校正及與觀測分佈圖.... 7-17. 圖7-18. 利奇馬颱風QPF降雨預報(+6)預報校正及與觀測分佈圖(考量不同採信比例值)(1/2) ..................................................... 7-19. 圖7-18. 利奇馬颱風QPF降雨預報(+6)預報校正及與觀測分佈圖(考量不同採信比例值)(2/2) ..................................................... 7-20. 圖7-19. 白鹿颱風QPF降雨預報(+6)預報校正及與觀測分佈圖(考量不同採信比例值)(1/2) ......................................................... 7-21. 圖7-19. 白鹿颱風QPF降雨預報(+6)預報校正及與觀測分佈圖(考量不同採信比例值)(2/2) ......................................................... 7-22. 圖附7-1 應變中心開設條件 ............................................................ 附7-4 圖附7-2 應變中心開設時間點判定說明 ........................................ 附7-5 圖附7-3 值勤開設網路服務資訊 .................................................... 附7-5 圖附7-4 開設預警研判發送機制 .................................................... 附7-6 圖附7-5 應變中心開設命中率評估示意圖 .................................... 附7-7. 圖-6.

(15) 108 年洪水預警服務支援及智慧防汛系統研發應用. 表目錄表2-1. 洪水預報資訊彙整作業程序 ................................................ 2-1. 表2-2. Excel 檔案範例 - 預報警戒水位 ( 以淡水河 _REFOR_2019093012_QPESUMS_QPF.xls 頁籤 1-6 時為例 ) ................................................................................................ 2-4. 表2-3. Excel 檔案範例 - 防汛熱點 (1-6 小時 )( 以淡水河 _REFOR_2019093012_QPESUMS_QPF.xls表格為例)....... 2-4. 表2-4. 0520豪雨事件簡報寄送清單 .............................................. 2-11. 表2-5. 0520豪雨事件水位預報成效評估 ...................................... 2-13. 表2-6. 0610豪雨事件簡報寄送清單 .............................................. 2-15. 表2-7. 0610豪雨事件水位預報成效評估 ...................................... 2-16. 表2-8. 0613豪雨事件簡報寄送清單 .............................................. 2-17. 表2-9. 0613豪雨事件水位預報成效評估 ...................................... 2-18. 表2-10. 丹娜絲颱風事件簡報寄送清單 .......................................... 2-20. 表2-11. 丹娜絲颱風事件水位預報成效評估 .................................. 2-22. 表2-12. 利奇馬颱風事件簡報寄送清單 .......................................... 2-24. 表2-13. 利奇馬颱風事件水位預報成效評估 .................................. 2-26. 表2-14. 白鹿颱風事件簡報寄送清單 .............................................. 2-28. 表2-15. 白鹿颱風事件水位預報成效評估(1/2) .............................. 2-30. 表2-15. 白鹿颱風事件水位預報成效評估(2/2) .............................. 2-31. 表2-16. 米塔颱風事件簡報寄送清單 .............................................. 2-33. 表2-17. 米塔颱風事件水位預報成效評估 ...................................... 2-35. 表3-1. 降雨資料供應伺服器 ............................................................ 3-1. 表3-2. 降雨資料管理伺服器現有降雨預報產品背景資料一覽表 (1/2)......................................................................................... 3-3. 表3-2. 降雨資料管理伺服器現有降雨預報產品背景資料一覽表 (2/2)......................................................................................... 3-4. 表3-3. QPF產品時間轉換表 ........................................................... 3-10 表-1.

(16) 108 年洪水預警服務支援及智慧防汛系統研發應用. 表3-4. 降雨伺服器供應單位 .......................................................... 3-14. 表3-5. 計畫執行期間系統更新維護內容 ...................................... 3-16. 表3-6. 南屯雙偏極化雷達(RCNT)資料基本資訊 ......................... 3-20. 表3-7. 雷達資料供應備援主機規格表 .......................................... 3-23. 表3-8. 雙偏極化雷達資料維護日誌 .............................................. 3-27. 表4-1. 水位站保全鄉鎮資料表(warning_county_list) .................... 4-3. 表4-2. 水位站基礎資料表(water_station) ........................................ 4-3. 表4-3. 108年度更新之水位站與其警戒水位 .................................. 4-4. 表4-4. 108年度水位站保全鄉鎮更新列表(示例) ........................... 4-4. 表4-5. 雨量站基礎資料表(rainfall_station) ..................................... 4-5. 表4-6. 淹水雨量警戒門檻值資料表 (flash_flood_warning_criteria) ................................................................................................ 4-6. 表4-7. 108年度雨量站更新列表(1/2) .............................................. 4-6. 表4-7. 108年度雨量站更新列表(2/2) .............................................. 4-7. 表4-8. 108年度淹水雨量門檻值及警戒範圍更新列表(示例) ....... 4-7. 表4-9. 空間範圍基礎資料表 .......................................................... 4-16. 表4-10. 時序資料表 .......................................................................... 4-17. 表4-11. 水位站基礎資料表(water_station) ...................................... 4-21. 表4-12. 水位站代碼比較表(waterstation_compare) ........................ 4-21. 表4-13. 洪水預報系統基礎資料表(rivermodel) .............................. 4-21. 表4-14. 降雨預報產品基礎資料表(rain_resource).......................... 4-21. 表4-15. 降雨產品及洪水預報系統對應表 (strategy_model_rainfall) .............................................................................................. 4-21. 表4-16. 水位預報基礎資料表(category_waterstation) .................... 4-21. 表4-17. 預報水位時序資料表(category_stage_data)....................... 4-22. 表4-18. 雨量站基礎資料表(rainfall_station) ................................... 4-25. 表4-19. 雨量站觀測降雨資料表(rt_rainfall_10min) ....................... 4-26. 表4-20. 流域基礎資料表(basin) ....................................................... 4-26. 表4-21. 雷達基礎資料表(base_radar) .............................................. 4-26 表-2.

(17) 108 年洪水預警服務支援及智慧防汛系統研發應用. 表4-22. 雷達檔案資料表(radar_datainfo) ........................................ 4-26. 表5-1. 使用者資料表(lineid) .......................................................... 5-22. 表5-2. 推播項目資料表(linemessageitem) ..................................... 5-22. 表5-3. 使用者推播設定資料表(lineidsubscription)....................... 5-22. 表附4-1 各事件測站水位預報高低估比例統計(1/2) .................... 附4-2 表附4-1 各事件測站水位預報高低估比例統計(2/2) .................... 附4-3 表附4-2 各事件流域水位預報高低估比例統計(1/2) .................... 附4-4 表附4-2 各事件流域水位預報高低估比例統計(2/2) .................... 附4-5 表附4-3 各事件河川局水位預報高低估比例統計 ........................ 附4-5 表附4-4 颱洪時期測站水位預報高低估比例統計(1/2) ................ 附4-6 表附4-4 颱洪時期測站水位預報高低估比例統計(2/2) ................ 附4-7 表附4-5 颱洪時期流域水位預報高低估比例統計 ........................ 附4-7 表附4-6 颱洪時期河川局水位預報高低估比例統計 .................... 附4-8 表附4-7 洪水預報資料上傳統計(1/2) ............................................ 附4-9 表附4-7 洪水預報資料上傳統計(2/2) .......................................... 附4-10 表附5-1 108年度水位站保全鄉鎮更新列表(1/4) .......................... 附5-1 表附5-1 108年度水位站保全鄉鎮更新列表(2/4) .......................... 附5-2 表附5-1 108年度水位站保全鄉鎮更新列表(3/4) .......................... 附5-3 表附5-1 108年度水位站保全鄉鎮更新列表(4/4) .......................... 附5-4 表附6-1 108年度淹水雨量門檻值及警戒範圍更新列表(1/23) .... 附6-1 表附6-1 108年度淹水雨量門檻值及警戒範圍更新列表(2/23) .... 附6-2 表附6-1 108年度淹水雨量門檻值及警戒範圍更新列表(3/23) .... 附6-3 表附6-1 108年度淹水雨量門檻值及警戒範圍更新列表(4/23) .... 附6-4 表附6-1 108年度淹水雨量門檻值及警戒範圍更新列表(5/23) .... 附6-5 表附6-1 108年度淹水雨量門檻值及警戒範圍更新列表(6/23) .... 附6-6 表附6-1 108年度淹水雨量門檻值及警戒範圍更新列表(7/23) .... 附6-7 表附6-1 108年度淹水雨量門檻值及警戒範圍更新列表(8/23) .... 附6-8 表附6-1 108年度淹水雨量門檻值及警戒範圍更新列表(9/23) .... 附6-9 表附6-1 108年度淹水雨量門檻值及警戒範圍更新列表(10/23) 附6-10 表-3.

(18) 108 年洪水預警服務支援及智慧防汛系統研發應用. 表附6-1 108年度淹水雨量門檻值及警戒範圍更新列表(11/23) 附6-11 表附6-1 108年度淹水雨量門檻值及警戒範圍更新列表(12/23) 附6-12 表附6-1 108年度淹水雨量門檻值及警戒範圍更新列表(13/23) 附6-13 表附6-1 108年度淹水雨量門檻值及警戒範圍更新列表(14/23) 附6-14 表附6-1 108年度淹水雨量門檻值及警戒範圍更新列表(15/23) 附6-15 表附6-1 108年度淹水雨量門檻值及警戒範圍更新列表(16/23) 附6-16 表附6-1 108年度淹水雨量門檻值及警戒範圍更新列表(17/23) 附6-17 表附6-1 108年度淹水雨量門檻值及警戒範圍更新列表(18/23) 附6-18 表附6-1 108年度淹水雨量門檻值及警戒範圍更新列表(19/23) 附6-19 表附6-1 108年度淹水雨量門檻值及警戒範圍更新列表(20/23) 附6-20 表附6-1 108年度淹水雨量門檻值及警戒範圍更新列表(21/23) 附6-21 表附6-1 108年度淹水雨量門檻值及警戒範圍更新列表(22/23) 附6-22 表附6-1 108年度淹水雨量門檻值及警戒範圍更新列表(23/23) 附6-23 表附7-1 觀測雨量資料表(rt_rainfall) ............................................. 附7-1 表附7-2 預報雨量背景資料表(fcst_rainfall_init) ........................... 附7-2 表附7-3 預報雨量數值資料表(fcst_rainfall_set)............................ 附7-2 表附7-4 雨量站基礎資料表(rainfall_station) ................................. 附7-2 表附7-5 雨量站與縣市對應資料表(rainfall_station_county_compare) ............................................................................................ 附7-2 表附7-6 預警資料命中率評估 ........................................................ 附7-7. 表-4.

(19) 108 年洪水預警服務支援及智慧防汛系統研發應用. 第壹章計畫緣起及目的 1.1 計畫緣起與目標水利署為經濟部災害緊急應變小組之水災防救幕僚機關，於颱洪期間成立災害緊急應變小組，負責執行「蒐集氣象、水文、蓄水庫現況與水災災情等資訊，經分析研判後適時陳報經濟部災害緊急應變小組，並發布水情通報與洪水預警報」。為因應水情預警報決策支援之需要，水利署依據中央氣象局所提供之數值化網格降雨預報資訊，供予所屬各河川局進行各類水情資訊之水文分析與水理演算；並以網頁方式呈現即時水情預警資訊，俾據以評估未來水情與災情發展趨勢，以及提供擬定最佳防災整備與應變調度方案之參考。上述各系統平台已陸續完成研發與建置，主要成果係以地圖化方式呈現全臺各鄉鎮市及河川流域之即時水情預報資訊，並於既有平台開發基礎上，建置水情預警系統入口網頁，以進行展示介面之適切統整與水情資訊之精進提供。此外，亦研發自動化預報雨量與河川水位流量頻率分析功能；開發雨量預報與淹水預警之手機版展示網頁；另建置自動化水情預警簡報產製功能，俾為災情預警與情資研判時輔助之用；協助進行降雨預報之綜整、解析與提供等作業。此外，颱風豪雨時期則彙整各河川局所提供河川洪水預報資訊，俾供災害應變情資研判之用。. 1-1.

(20) 108 年洪水預警服務支援及智慧防汛系統研發應用. 1.2 計畫工作項目本計畫共有六大工作項目，內容如下： 1. 颱洪時期洪水預警資訊彙整服務 (1) 颱洪時期擔任水利署防災中心對各河川局洪水預報團隊之聯絡窗口，協助洪水預報資訊彙整作業。依防災中心指定時間，提供洪水預報簡報。 (2) 依水利署應變小組水情資訊簡報排版/內容變更需求，協助製作洪水預報樣版，更新簡報產製程式。 (3) 應變期間依水利署需求提供水情資訊彙整服務。 2. 降雨預報資料供應服務 (1) 配合氣象局降雨預報產品之供應狀況，接收與解析氣象局最新降雨預報產品。 (2) 更新維護水利署防災中心作業中與各備援降雨資料管理伺服器，確保颱洪時期降雨預報資料正常提供。 (3) 接收與解析水利署南屯雙偏極化降雨雷達觀測雨量產品。 (4) 建置林園、南屯雙偏極化降雨雷達觀測雨量資料提供及資料備援環境。 (5) 維護水利署雙偏極化降雨雷達主機。 3. 水利防災水情預警資訊系統維護更新 (1) 更新資料庫基礎資料表： I. 各流域水位站斷面基礎資料表。 II. 各流域水位站警戒水位暨保全鄉鎮資料表。 III. 雨量站及鄉鎮淹水警戒值表。. 1-2.

(21) 108 年洪水預警服務支援及智慧防汛系統研發應用. (2) 維護水利防災水情預警資訊系統網頁。 I. 經濟部水利署預警整合系統。 II. 降雨預報成效評估網頁。 III. 洪水預報成效評估網頁。 IV. 高效能即時淹水預報網頁。 V. 水庫與水位站關係網頁。 (3) 現有網頁版面及內容調整 I. 更新整合空間降雨資訊展示網頁，呈現內容至少包含水庫範圍、流域範圍、縣市鄉鎮範圍、水位站上游集水區範圍等。 II. 更新整合河川多預報來源展示頁面，預報來源至少包含防災中心及水文技術組之水位預報產品。 III. 新增南屯雙偏極化雷達觀測降雨展示頁面。 4. 自動化訊息推播系統開發 (1) 蒐集防災單位常用推播媒介，建置訊息推播平台。至少以Email 與Line平台建置推播技術。 (2) 建置智慧推播訊息系統，系統應具備以下功能。 I. 氣象局豪大雨及颱風警特報發布資訊。 II. 豪大雨及水利署開設預警報資訊。 III. 颱風路徑現況及預警報訊息。 IV. 類似歷史颱風排名與歷史災情推播。 V. 水情現況及預警報訊息(包含水位、雨量、水庫)。 VI. 高屏地區高效能即時淹水預報內水防汛熱點預警訊息。. 1-3.

(22) 108 年洪水預警服務支援及智慧防汛系統研發應用. 5. 類似路徑歷史颱風專家預警系統維護更新及擴充 (1) 更新蒐集107年及歷史颱洪事件資料之颱風路徑、雨量、水位、水庫、颱風敘述、淹水、災損等資料。 (2) 系統擴充使用者自訂颱風路徑功能，以地圖化展示方式，呈現自訂颱風與各類似路徑歷史颱風路徑比較結果。 6. 降雨預報校正產品研發及供應 (1) 以即時觀測降雨，校正預報降雨之機制模組建置。 (2) 校正後降雨預報產品之比較及供應。. 圖1-1所示為本計畫各工作項目之工作流程圖。. 圖 1-1. 計畫工作流程圖. 1-4.

(23) 108 年洪水預警服務支援及智慧防汛系統研發應用. 1.3 前期計畫辦理情況基於防洪預警與應變作業之需要，水利署於93年至95年期間規劃「洪水預報格網」，擬透過模組化、分散演算、分散展示應用之設計，整合並改進過去研發之氣象、水文軟體，以建立易於維護、自動化執行之洪水預報系統軟體。96年至98年所進行之「水文模式與分散式洪水預報系統整合應用計畫」，於「洪水預報格網」之基礎上，以「增進預報系統應用功能」、「強化現有水文模式功能」、「整合納入其他水文模式」、「改善分散式系統作業機制」、「推廣系統應用」等目標建置並擴充完成。99年至100年執行之「機率式洪水預報系統之研發」完成(1)建立系集化洪水演算機制；(2)持續擴充本系統之預報流域；(3)新增溢堤河段資訊及淹水警戒區功能。101年至102年所辦理之「系集降雨預報應用於洪水預報之研究」藉由研發計算效率高、可長期模擬之降雨-逕流演算模組，並利用各類型系集降雨預報工具，建置河川洪水位機率預報系統；103年所進行之「系集洪水預報系統資訊整合及加值應用」建立洪水預報資訊整合查詢介面，以即時彙整各中央管河川及主要流域之水位預報成果；104年辦理「系集洪水預報決策支援服務之研發應用」彙整呈現降雨預報、水庫放流、淹水預警及河川水位等預警資料，颱風豪雨期間提供各類即時水情預警資訊，俾為情資研判與決策應變之參據。105年至107年辦理「洪水預報決策支援服務建置及加值應用」，持續辦理降雨預報資料伺服器維護更新及建立備援機制，並於研發水情預警整合展示、降雨預報資訊介面、淹水預警分析查詢、洪水預警加值應用及水庫放流狀態預警等功能加以精進，規劃開發成效分析模組，提供防災應變參考。新開發類似路徑歷史颱風專家預警系統，其目的在於利用氣象局發布之現行颱風預報路徑，以智慧方式篩選歷史颱風中路徑最為相似之複數個案，並提供該等個案之歷史雨情、水情及災情資訊。. 1-5.

(24) 108 年洪水預警服務支援及智慧防汛系統研發應用. 第貳章颱洪時期洪水預警資訊彙整服務本工作項目係於颱風豪雨時期，依應變小組指示彙整各河川局洪水預報系統之預報成果及相關資訊，協助應變小組掌握各流域水情。其工作重點有三： 1. 颱洪時期擔任水利署防災中心對各河川局洪水預報團隊之聯絡窗口，協助洪水預報資訊彙整作業。依防災中心指定時間，提供洪水預報簡報。 2. 依水利署應變小組水情資訊簡報排版/內容變更需求，協助製作洪水預報樣版，更新簡報產製程式。 3. 應變期間依水利署需求提供水情資訊彙整服務。. 2.1 彙整作業說明為期能於颱洪時期掌握各流域之水情，當應變小組開設、且通知後，由本計畫負責聯繫各河川局提供河川水位預報相關情資。各河川局無論是否已開設，須依照規定之檔案格式，提供所屬轄區流域河川水位預報結果及相關訊息(如：彙整時間，預報長度，使用之預報降雨產品等)，而後由本計畫彙整並製作成河川水情研判簡報，供應變小組參考使用。洪水預報資訊彙整作業程序如表2-1所示。表 2-1 程序. 洪水預報資訊彙整作業程序項目. 負責單位. 1. 告知彙整時間. 應變小組. 2. 通知各河川局彙整時間. 本計畫. 3. 供應降雨預報產品. 本計畫. 4. 進行各流域河川洪水預報. 河川局. 5. 產製 EXCEL、XML、PPT 檔案並上傳. 河川局. 6. 彙整各河川局預報結果. 本計畫. 7. 產製及發送水情簡報及信件內容. 本計畫. 8. 接收水情簡報. 應變小組 2-1.

(25) 108 年洪水預警服務支援及智慧防汛系統研發應用. 河川局於豪雨及颱風時期須提供1-6、7-24小時河川水位預報相關情資。提供之檔案包含試算表檔案(Excel)、可延伸標記式語言檔案(XML)及簡報檔(PowerPoint)，檔案內容及格式說明如下： 1. Excel檔：主要用來標記各流域之水位站在某預報時間內是否有警戒狀況，是為定性的警戒資訊。依流域、預報系統、以及預報時間分檔儲存預報資訊，檔案命名方式為「流域中文名稱_預報系統名稱 _ 時間 _ 降雨預報產品 .xls 」，例如「淡水河 _REFOR_2019093012_QPESUMS_QPF.xls」即為REFOR系統於 108年09月30日12時以氣象局QPESUMS及QPF降雨預報組合所作的淡水河水位站定性水位預報結果。檔案內容包含不同預報時間段之表格，以Excel頁籤區分，如預報未來1-6時或7-24時等。表格之表頭標示預報起始與結束時間，其下以條列方式標列各水位站所在主支流、所在鄉鎮村里、水位站名稱、達警戒等級、超過警戒水位的水位值以及發生時間點。若水位站預報水位將超過某級警戒水位，則在該警戒水位儲存格填入「1」，否則保持空白，表2-2所示為範例。除預報警戒等級外，另有「防汛熱點(1-6小時)」頁籤，內容為各河川局上報未來1-6小時須注意之外水防汛熱點，以表格欄位方式顯示水系名、本(支)流名、編號、歷史事件名稱、防汛重點、長度、岸別、潛在危險現況、預定緊急對策、所在鄉鎮村里、保護對象及座標等，如表2-3所示。 2. XML檔：河川局提供的水位預報資料，採用可延伸標記式語言（Extensible Markup Language，簡稱XML）檔案格式，如圖2-1 所示。圖2-1為淡水河REFOR系統之各水位站水位預報XML檔案實例，其中，【head】元素是檔頭，用來說明資料型態、站碼、資料單位、資料時間間距、第一筆資料時間、最後一筆資料時間、缺資料的代碼；【event】元素是逐筆資料紀錄。而檔案的命名方. 2-2.

(26) 108 年洪水預警服務支援及智慧防汛系統研發應用. 式，水位資料檔名為“流域中文名稱_預報系統名稱_水位_時間_ 降雨預報產品.xml”，例如：「淡水河_REFOR_2019093012_ QPESUMS_QPF.xml」即為 REFOR 系統於 108 年 09 月 30 日 12 時以氣象局 QPESUMS 及 QPF 降雨預報組合所作的淡水河水位站定量水位預報結果。 3. PPT檔：各河川局於模式演算完畢後，須繪製「可能超過一級警戒或溢堤之水位站的預報水位時間序列圖」，附於簡報檔中並上傳。簡報檔命名方式與Excel檔類似，為「流域中文名稱_預報系統名稱 _ 時間 _ 降雨預報產品 .ppt 」，例如「淡水河 _REFOR_2019093012_QPESUMS_QPF.ppt」即為108年09月30日 12時以氣象局QPESUMS及QPF降雨預報組合預報淡水河流域屈尺之水位時間序列，如圖2-2所示。各河川局以文件傳輸協議(FTP)方式傳輸檔案至指定伺服器上，再由伺服器上的資料解析背景程式，定時將XML與Excel檔案資料寫入資料庫，以供簡報彙整及本計畫展示平台使用。另有簡報檔產製程式，可於資料庫中彙整各流域定性資料，並與各河川局上傳的簡報檔合併後製成河川水情研判簡報。. 2-3.

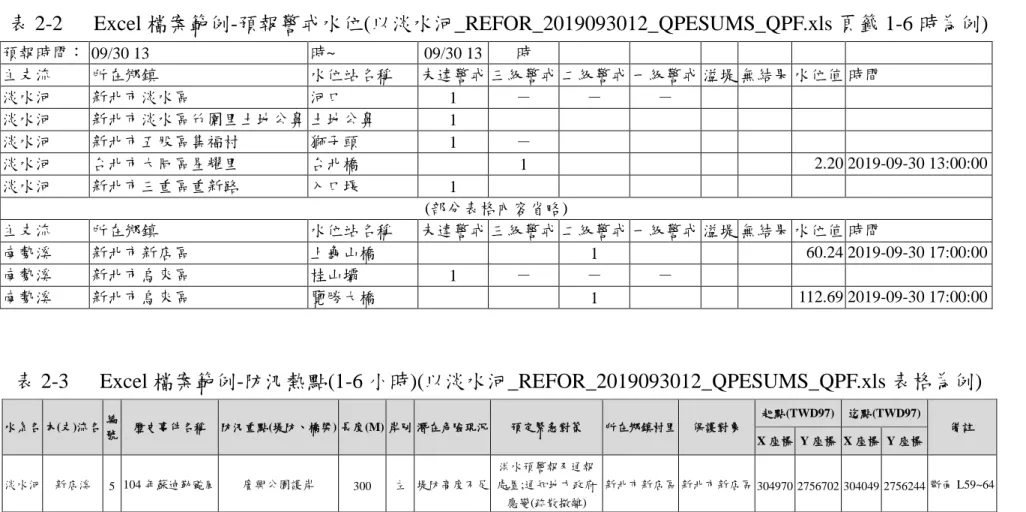

(27) 表 2-2. Excel 檔案範例-預報警戒水位(以淡水河_REFOR_2019093012_QPESUMS_QPF.xls 頁籤 1-6 時為例) 時~ 09/30 13 所在鄉鎮水位站名稱新北市淡水區河口新北市淡水區竹圍里土地公鼻土地公鼻新北市五股區集福村獅子頭台北市大同區星耀里台北橋新北市三重區重新路入口堰. 主支流南勢溪南勢溪南勢溪. 所在鄉鎮新北市新店區新北市烏來區新北市烏來區. 水位站名稱上龜山橋桂山壩覽勝大橋. 時 09/30 13 未達警戒三級警戒二級警戒一級警戒溢堤無結果水位值時間－－－ 1 1 － 1 2.20 2019-09-30 13:00:00 1 1 (部分表格內容省略) 未達警戒三級警戒二級警戒一級警戒溢堤無結果水位值時間 60.24 2019-09-30 17:00:00 1 －－－ 1 112.69 2019-09-30 17:00:00 1. 2-4. 表 2-3. Excel 檔案範例-防汛熱點(1-6 小時)(以淡水河_REFOR_2019093012_QPESUMS_QPF.xls 表格為例). 水系名本(支)流名. 淡水河. 新店溪. 編號. 起點(TWD97) 歷史事件名稱. 5 104 年蘇迪勒颱風. 防汛重點(堤防、橋梁) 長度(M) 岸別潛在危險現況. 預定緊急對策. 所在鄉鎮村里. 迄點(TWD97). 保護對象. 備註 X 座標 Y 座標 X 座標 Y 座標. 廣興公園護岸. 300. 洪水預警報及通報左堤防高度不足處置;通知地方政府新北市新店區新北市新店區 304970 2756702 304049 2756244 斷面 L59~64 應變(疏散撤離). 108 年洪水預警服務支援及智慧防汛系統研發應用. 預報時間：主支流淡水河淡水河淡水河淡水河淡水河.

(28) 108 年洪水預警服務支援及智慧防汛系統研發應用. 圖 2-1. 淡水河 REFOR 系統水位預報時間序列 XML 檔案實例. 圖 2-2. 淡水河水位時序圖簡報檔案實例. 2-5.

(29) 108 年洪水預警服務支援及智慧防汛系統研發應用. 簡報檔產製程式係指本計畫自行研發之水利署簡報彙整及發送系統(單機版的應用程式)，如圖2-3所示，以自動化方式加速彙整作業，讓彙整人員可著重於簡報正確性。彙整人員於介面上輸入簡報寄送時間及目前颱風事件名稱，按下「彙整簡報產生」按鈕後，會啟動以C#語言撰寫之「簡報檔及信件內容產生程式」。該程式會根據寄送時間及降雨預報產品，自資料庫讀取相對應各水位站警戒狀態以及保全鄉鎮等相關資訊，並且依據最新河川水情研判簡報樣版產生簡報檔；同時，亦根據彙整之各水位站警戒資訊以及相對應保全鄉鎮，自動擬定電子郵件內文初稿(參考圖2-4)。當程式完成自動彙整作業，彙整人員可根據專業判斷，以人工方式調整簡報檔以及郵件內容，再發送電子郵件給應變小組，完成彙整作業。. 圖 2-3. 信件傳送介面. 2-6.

(30) 108 年洪水預警服務支援及智慧防汛系統研發應用. 圖 2-4. 自動化產生信件內容. 河川水情研判簡報內容在去(107)年制定的最終樣版中，第一頁為封面，第二頁為河川水位警戒及預警情形，第三頁為外水防汛熱點資訊；若有水位站之預警狀態達一級警戒情形，該站之水位時序圖亦會納入簡報中作為參考資訊。其中，簡報第二頁河川水位警戒及預警情形，係將各流域河川水系標示不同顏色的底色來呈現各流域的警戒或預警狀態，如圖2-5 所示： 1. 當流域中有任一水位站之水位可能達一級警戒時，將水系標示為紅色。 2. 流域中未有水位站可能達一級警戒但有任一水位站之水位可能達二級警戒時，將水系標示為橙色。 3. 流域中未有水位站可能達二級以上警戒但有任意水位站之水位可能達到三級警戒時，將水系標示為黃色。 4. 流域中所有水位站之水位都不會超過警戒水位時，將水系標示為藍色。. 2-7.

(31) 108 年洪水預警服務支援及智慧防汛系統研發應用. 簡報內容併呈河川水位警戒現況、未來1-6小時預警、與未來 7-24小時預警資訊；表格中顯示達警戒之流域與水位站名(若水位站太多則標明警戒站數)，下方有警戒水位說明，內容皆可依主觀研判後進行修改。本年度利奇馬颱風期間，本計畫收到應變小組指示(時間為 108/08/08 13:30)，為使各單位資料時間一致，無論資料產製時間為何，皆須提供以開會時間為起始時間之預報資料。例如，情資研判會議於108/08/08 15:00召開，本計畫於108/08/08 13:10提供洪水預報情資。過去執行情形係通知各河川局於108/08/08 12:55提供108/08/08 13:00至108/08/09 12:00之定性、定量預報水位資訊，並提供給應變小組以108/08/08 13:00為起始時間之預報資料；而今，為配合開會時間提供情資，本計畫須提供108/08/08 15:00為起始時間之預報資料，意即未來1-6小時為108/08/08 15:00至108/08/08 20:00，未來7-24小時為108/08/08 21:00至108/08/09 14:00。由於過去第二頁簡報係以河川局提供之定性資料(即表2-2xls檔案內容)不同延時頁籤之警戒等級產製，但調整後開會時間與資料產製時間會有延遲，定性資料將無法直接用於簡報第二頁。故108/08/13 14:00與相關單位商討過後，為免影響既有資料匯入流程、資料庫架構及網頁展示，由本計畫調整河川水情研判簡報流程，簡報第二頁版面照舊，但若資料產製時間與開會時間不同時，資料來源將改使用定量水位資料(即圖2-1 XML檔案內容)並配合資料庫警戒水位判定等級後產製，而非使用河川局提供之定性資料。彙整人員將配合開會時間決定使用之資料時段，以符合應變小組之彙整需求。另於利奇馬颱風期間，本計畫收到應變小組指示(時間為 108/08/24 19:57)，將簡報第二頁「未來1-6小時內預警」字樣改為「未來6小時預警」。目前簡報第二頁經上述修正後如圖2-5所示。. 2-8.

(32) 108 年洪水預警服務支援及智慧防汛系統研發應用. 圖 2-5. 河川水情研判簡報第二頁:河川水位警戒及預警. 簡報第三頁綜合評估，係擷取各河川局提供之外水防汛熱點中的重點資訊供應變小組參考，內容包含水系名、本(支)流名、防汛重點、潛在危險現況、預定緊急對策、所在鄉鎮村里及保護對象，如圖2-6所示。本年度計畫彙整之河川水情研判簡報綜整於附錄三。. 圖 2-6. 河川水情研判簡報第三頁:綜合評估（外水防汛熱點資訊）. 2-9.

(33) 108 年洪水預警服務支援及智慧防汛系統研發應用. 2.2 洪水預報資訊彙整成果本年度計畫完成0520豪雨、0610豪雨、0613豪雨、丹娜絲颱風、利奇馬颱風、白鹿颱風及米塔颱風等7場事件之洪水預報資訊彙整。其中，DRAINS洪水預警系統提供蘭陽溪、和平溪、大安溪、大甲溪、烏溪、北港溪、朴子溪、八掌溪、急水溪、高屏溪、東港溪、四重溪、花蓮溪、秀姑巒溪等14條河川預報結果；FEWS洪水預報系統提供鳳山溪、頭前溪、中港溪、後龍溪等4條河川預報結果； REFOR洪水預報系統提供淡水河預報結果；另有濁水溪流域逕流測預報系統、曾文溪流域逕流測預報系統、鹽水溪流域逕流測預報系統、二仁溪流域逕流測預報系統、阿公店溪流域逕流測預報系統、卑南溪流域逕流測預報系統分別提供該流域預報結果。以下說明： 1. 降雨分布說明：概要說明該事件氣象狀況及臺灣降雨分布情形。 2. 洪水預警彙整成果：該事件各次預報成果。僅統計預報時間六小時內，預報水位達預警等級，或對應時間內觀測水位達警戒等級資料。若預警與觀測等級相同即為命中，預警等級高於警戒等級 (如預報二級觀測三級、預報三級觀測無警戒等)即為高估，反之為低估。另於附錄四提供本年度各事件及整年度以不同基準(水位站、流域、河川局)累計之預報高低估次數比例統計，總次數為預報時間六小時內，預報水位達警戒等級，或對應時間內觀測水位達警戒等級之總次數，命中數為預警與警戒等級相同之次數，高估數為預警等級高於警戒等級(如預報二級觀測三級、預報三級觀測無警戒等)之次數，低估數為預警等級低於警戒等級之次數。由於防災應保守估計，故建議以(命中數+高估數)/總次數作為參考。每年度各事件對於各局的影響不一，各局水位站數亦不相同，可能造成資料數量偏低的情形，因此本計算結果僅供參考。. 2-10.

(34) 108 年洪水預警服務支援及智慧防汛系統研發應用. 一、0520 豪雨事件(108/05/20 00:00~108/05/21 08:00) (一) 降雨分布說明本次豪雨為鋒面通過造成，5月20日7點開始於北部發生強降雨，5小時內新北部分地區累積雨量即達300毫米；中午後雨帶向南移動，使得台中、南投、嘉義、台南及高雄等地最大累積雨量達100 毫米。5月20日晚間降雨趨緩，其分布如圖2-7所示。. 圖 2-7. 0520 豪雨累積降雨分布圖(05/20 00:00~05/22 00:00). (二) 洪水預警彙整成果 0520豪雨事件期間經應變小組通知相關聯絡人後，共計發出4 報河川水情研判簡報，簡報檔寄送清單如表2-4所示。此次鋒面使得全台地傳出淹水災情，三、五局轄內有部分水位站達警戒值，預報結果如圖2-8所示，簡報內容詳見附錄三，預報成效評估結果如表2-5所示，高低估比例統計詳見附錄四。表 2-4 日期. 108/05/20. 0520 豪雨事件簡報寄送清單. 時間. 檔名. 時間範圍. 05. 2019052005 豪雨事件河川水情研判.ppt. 06. 2019052006 豪雨事件河川水情研判.ppt. 現況、未來 1-6、未來 7-24. 12. 2019052012 豪雨事件河川水情研判.ppt. 18. 2019052018 豪雨事件河川水情研判.ppt. 2-11. 現況、未來 1-6.

(35) 108 年洪水預警服務支援及智慧防汛系統研發應用. 108 年 05 月 20 日 05 時. 108 年 05 月 20 日 06 時. 108 年 05 月 20 日 12 時. 108 年 05 月 20 日 18 時. 圖 2-8. 0520 豪雨事件河川水位警戒及預警情形. 2-12.

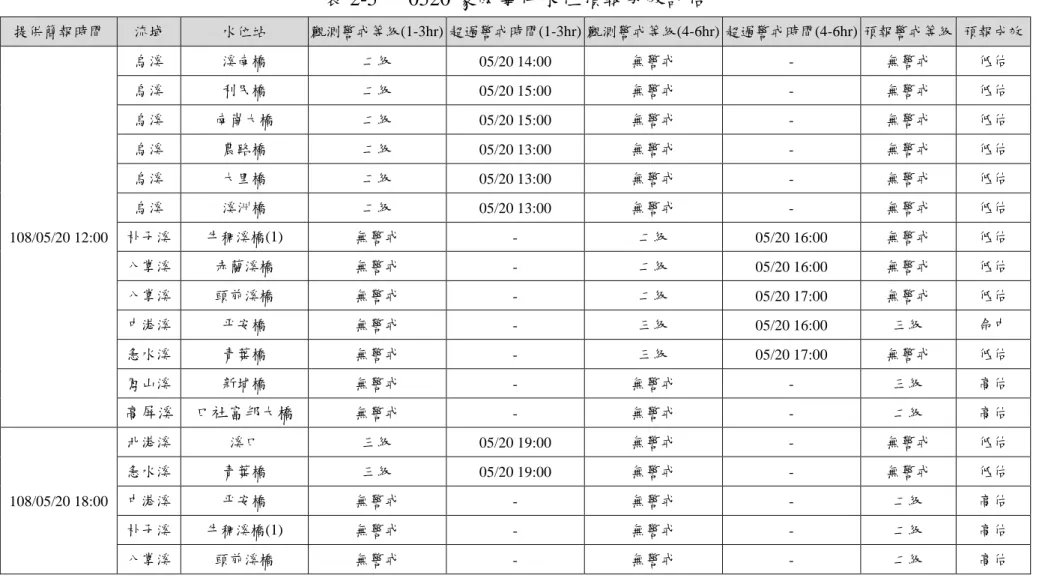

(36) 表 2-5 提供簡報時間. 108/05/20 12:00. 流域. 水位站. 觀測警戒等級(1-3hr) 超過警戒時間(1-3hr) 觀測警戒等級(4-6hr) 超過警戒時間(4-6hr) 預報警戒等級預報成效. 烏溪. 溪南橋. 二級. 05/20 14:00. 無警戒. -. 無警戒. 低估. 烏溪. 利民橋. 二級. 05/20 15:00. 無警戒. -. 無警戒. 低估. 烏溪. 南崗大橋. 二級. 05/20 15:00. 無警戒. -. 無警戒. 低估. 烏溪. 農路橋. 二級. 05/20 13:00. 無警戒. -. 無警戒. 低估. 烏溪. 大里橋. 二級. 05/20 13:00. 無警戒. -. 無警戒. 低估. 烏溪. 溪洲橋. 二級. 05/20 13:00. 無警戒. -. 無警戒. 低估. 朴子溪. 牛稠溪橋(1). 無警戒. -. 二級. 05/20 16:00. 無警戒. 低估. 八掌溪. 赤蘭溪橋. 無警戒. -. 二級. 05/20 16:00. 無警戒. 低估. 八掌溪. 頭前溪橋. 無警戒. -. 二級. 05/20 17:00. 無警戒. 低估. 中港溪. 平安橋. 無警戒. -. 三級. 05/20 16:00. 三級. 命中. 急水溪. 青葉橋. 無警戒. -. 三級. 05/20 17:00. 無警戒. 低估. 鳳山溪. 新埔橋. 無警戒. -. 無警戒. -. 三級. 高估. 高屏溪. 口社富邦大橋. 無警戒. -. 無警戒. -. 二級. 高估. 北港溪. 溪口. 三級. 05/20 19:00. 無警戒. -. 無警戒. 低估. 急水溪. 青葉橋. 三級. 05/20 19:00. 無警戒. -. 無警戒. 低估. 中港溪. 平安橋. 無警戒. -. 無警戒. -. 二級. 高估. 朴子溪. 牛稠溪橋(1). 無警戒. -. 無警戒. -. 二級. 高估. 八掌溪. 頭前溪橋. 無警戒. -. 無警戒. -. 二級. 高估. 108 年洪水預警服務支援及智慧防汛系統研發應用. 2-13 108/05/20 18:00. 0520 豪雨事件水位預報成效評估.

(37) 108 年洪水預警服務支援及智慧防汛系統研發應用. 二、0610 豪雨事件(108/06/10 19:50~108/06/13 08:00) (一) 降雨分布說明本次豪雨為滯留鋒面及西南氣流造成，11日至12日期間西半部地區發生強降雨，尤以台中及南投地區最為劇烈，最大日累積雨量超過200毫米，降雨分布如圖2-9所示。. 圖 2-9. 0610 豪雨累積降雨分布圖(06/10 00:00~06/14 00:00). (二) 洪水預警彙整成果 0610豪雨事件期間經應變小組通知相關聯絡人後，共計發出5 報河川水情研判簡報，簡報檔寄送清單如表2-6所示。此次鋒面使二、六局轄內有部分水位站達警戒值，預報結果如圖2-10所示，簡報內容詳見附錄三，而預報成效評估結果如表2-7所示，高低估比例統計詳見附錄四。. 2-14.

(38) 108 年洪水預警服務支援及智慧防汛系統研發應用. 表 2-6. 0610 豪雨事件簡報寄送清單. 日期. 時間. 檔名. 108/06/10. 21. 2019061021_0610 豪雨河川水情研判.ppt. 05. 2019061105_0610 豪雨河川水情研判.ppt. 11. 20190611110610 豪雨事件河川水情研判.ppt. 15. 20190611150610 豪雨事件河川水情研判.ppt. 19. 20190611190610 豪雨事件河川水情研判.ppt. 108/06/11. 時間範圍. 現況、未來 1-6、未來 7-24. 108 年 06 月 10 日 21 時. 108 年 06 月 11 日 05 時. 108 年 06 月 11 日 11 時. 108 年 06 月 11 日 15 時. 108 年 06 月 11 日 19 時圖 2-10 0610 豪雨事件河川水位警戒及預警情形 2-15.

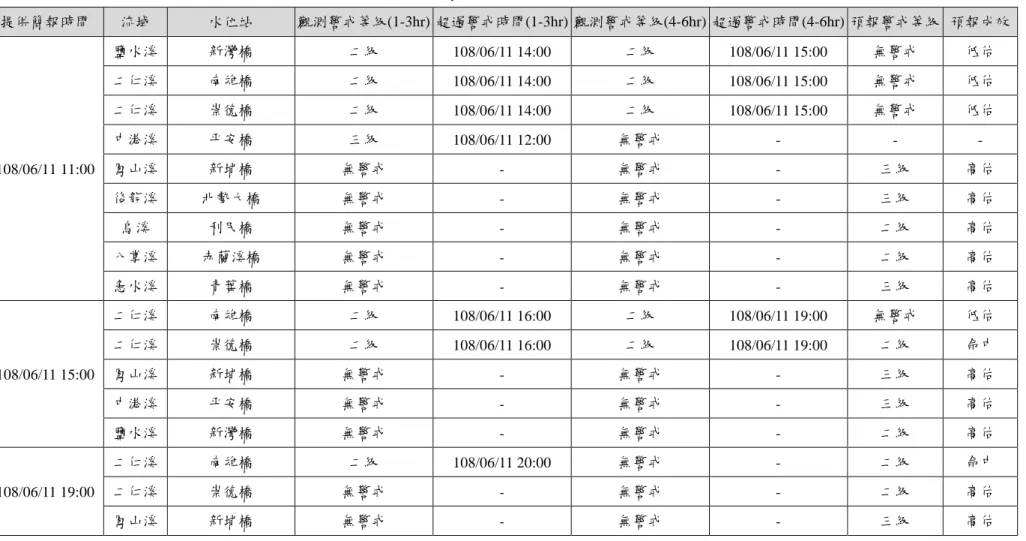

(39) 表 2-7 提供簡報時間. 108/06/11 11:00. 108/06/11 19:00. 流域. 水位站. 觀測警戒等級(1-3hr) 超過警戒時間(1-3hr) 觀測警戒等級(4-6hr) 超過警戒時間(4-6hr) 預報警戒等級預報成效. 鹽水溪. 新灣橋. 二級. 108/06/11 14:00. 二級. 108/06/11 15:00. 無警戒. 低估. 二仁溪. 南雄橋. 二級. 108/06/11 14:00. 二級. 108/06/11 15:00. 無警戒. 低估. 二仁溪. 崇德橋. 二級. 108/06/11 14:00. 二級. 108/06/11 15:00. 無警戒. 低估. 中港溪. 平安橋. 三級. 108/06/11 12:00. 無警戒. -. -. -. 鳳山溪. 新埔橋. 無警戒. -. 無警戒. -. 三級. 高估. 後龍溪. 北勢大橋. 無警戒. -. 無警戒. -. 三級. 高估. 烏溪. 利民橋. 無警戒. -. 無警戒. -. 二級. 高估. 八掌溪. 赤蘭溪橋. 無警戒. -. 無警戒. -. 二級. 高估. 急水溪. 青葉橋. 無警戒. -. 無警戒. -. 三級. 高估. 二仁溪. 南雄橋. 二級. 108/06/11 16:00. 二級. 108/06/11 19:00. 無警戒. 低估. 二仁溪. 崇德橋. 二級. 108/06/11 16:00. 二級. 108/06/11 19:00. 二級. 命中. 鳳山溪. 新埔橋. 無警戒. -. 無警戒. -. 三級. 高估. 中港溪. 平安橋. 無警戒. -. 無警戒. -. 三級. 高估. 鹽水溪. 新灣橋. 無警戒. -. 無警戒. -. 二級. 高估. 二仁溪. 南雄橋. 二級. 108/06/11 20:00. 無警戒. -. 二級. 命中. 二仁溪. 崇德橋. 無警戒. -. 無警戒. -. 二級. 高估. 鳳山溪. 新埔橋. 無警戒. -. 無警戒. -. 三級. 高估. 108 年洪水預警服務支援及智慧防汛系統研發應用. 2-16 108/06/11 15:00. 0610 豪雨事件水位預報成效評估.

(40) 108 年洪水預警服務支援及智慧防汛系統研發應用. 三、0613 豪雨事件(108/06/13 16:00~108/06/14 14:00) (一) 降雨分布說明本次豪雨為造成0610豪雨事件之同一鋒面，13日鋒面移至北部海面，13日晚間至14日鋒面再度影響臺灣，造成西半部地區降雨，山區最大日累積雨量達200毫米，降雨分布如圖2-11所示。. 圖 2-11 0613 豪雨累積降雨分布圖(06/13 00:00~06/15 00:00) (二) 洪水預警彙整成果 0613豪雨事件期間經應變小組通知相關聯絡人後，共計發出1 報河川水情研判簡報，簡報檔寄送清單如表2-8所示。此次鋒面使得二局轄內水位站達三級警戒，預報結果如圖2-12所示，簡報內容詳見附錄三，而預報成效評估結果如表2-9所示，高低估比例統計詳見附錄四。表 2-8. 0613 豪雨事件簡報寄送清單. 日期. 時間. 檔名. 時間範圍. 108/06/13. 17. 20190613170613 豪雨河川水情研判_更新.ppt. 現況、未來 1-6、未來 7-24. 2-17.

(41) 圖 2-12 0613 豪雨事件河川水位警戒及預警情形 2-18. 表 2-9 提供簡報時間 108/06/13 17:00. 0613 豪雨事件水位預報成效評估. 流域. 水位站. 觀測警戒等級(1-3hr) 超過警戒時間(1-3hr) 觀測警戒等級(4-6hr) 超過警戒時間(4-6hr) 預報警戒等級預報成效. 中港溪. 平安橋. 無警戒. -. 三級. 108/06/13 23:00. 三級. 命中. 後龍溪. 北勢大橋. 無警戒. -. 無警戒. -. 三級. 高估. 108 年洪水預警服務支援及智慧防汛系統研發應用. 108 年 06 月 13 日 17 時.

(42) 108 年洪水預警服務支援及智慧防汛系統研發應用. 四、丹娜絲颱風事件(108/07/17 07:00~108/07/20 18:00) (一) 降雨分布說明熱帶低壓於菲律賓海形成後往西北西方向前進，17日於呂宋島東部增強為丹娜絲颱風後往北行進，經過臺灣東方海面後持續向北前進，其外圍環流造成臺灣各地零星降雨，19日高屏地區雨勢較大，沿海地區日累積雨量達300毫米。颱風路徑如圖2-13所示，降雨分布如圖2-14所示。. 圖 2-13 丹娜絲颱風路徑圖. 圖 2-14 丹娜絲颱風累積降雨分布圖(07/17 00:00~07/20 00:00) 2-19.

(43) 108 年洪水預警服務支援及智慧防汛系統研發應用. (二) 洪水預警彙整成果丹娜絲颱風事件期間經應變小組通知相關聯絡人後，共計發出 8報河川水情研判簡報，簡報檔寄送清單如表2-10所示。此次事件全台水位站皆未達警戒值，預報結果如圖2-15所示，簡報內容詳見附錄三，而預報成效評估結果如表2-11所示，高低估比例統計詳見附錄四。表 2-10 丹娜絲颱風事件簡報寄送清單日期. 108/07/17. 108/07/18 108/07/19 108/07/20. 時間. 檔名. 07. 2019071707 丹娜絲颱風河川水情研判.ppt. 13. 2019071713 丹娜絲颱風河川水情研判.ppt. 18. 2019071718 丹娜絲颱風河川水情研判.ppt. 06. 2019071806 丹娜絲颱風河川水情研判.ppt. 13. 2019071813 丹娜絲颱風河川水情研判.ppt. 07. 2019071907 丹娜絲颱風河川水情研判.ppt. 13. 2019071913 丹娜絲颱風河川水情研判.ppt. 05. 2019072005 丹娜絲颱風河川水情研判.ppt. 時間範圍. 現況、未來 1-6、未來 7-24. 108 年 07 月 17 日 07 時. 108 年 07 月 17 日 13 時. 108 年 07 月 17 日 18 時. 108 年 07 月 18 日 06 時. 圖 2-15 丹娜絲颱風事件河川水位警戒及預警情形(1/2) 2-20.

(44) 108 年洪水預警服務支援及智慧防汛系統研發應用. 108 年 07 月 18 日 13 時. 108 年 07 月 19 日 07 時. 108 年 07 月 19 日 13 時. 108 年 07 月 20 日 05 時. 圖 2-15 丹娜絲颱風事件河川水位警戒及預警情形(2/2). 2-21.

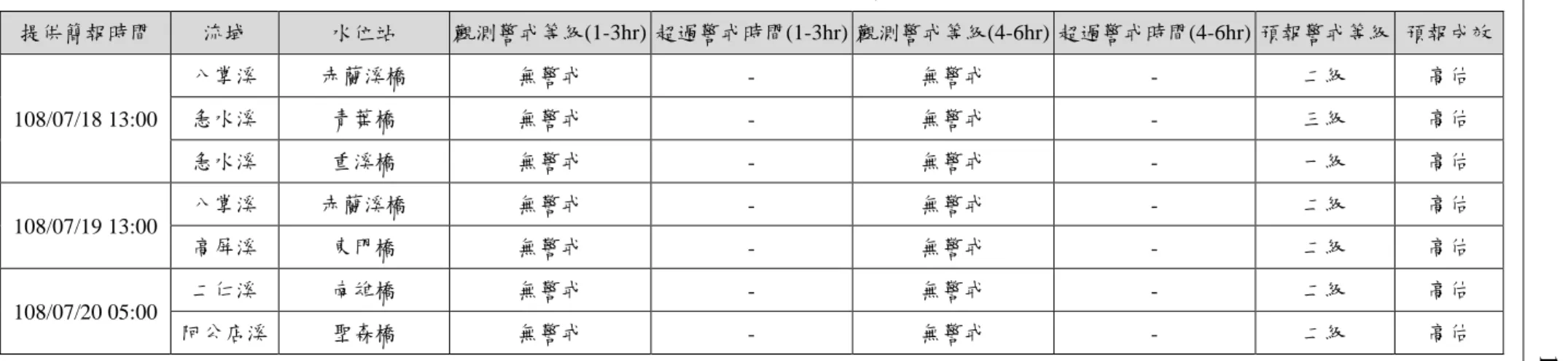

(45) 表 2-11 提供簡報時間. 108/07/18 13:00. 108/07/19 13:00. 108/07/20 05:00. 丹娜絲颱風事件水位預報成效評估. 流域. 水位站. 觀測警戒等級(1-3hr) 超過警戒時間(1-3hr) 觀測警戒等級(4-6hr) 超過警戒時間(4-6hr) 預報警戒等級預報成效. 八掌溪. 赤蘭溪橋. 無警戒. -. 無警戒. -. 二級. 高估. 急水溪. 青葉橋. 無警戒. -. 無警戒. -. 三級. 高估. 急水溪. 重溪橋. 無警戒. -. 無警戒. -. 一級. 高估. 八掌溪. 赤蘭溪橋. 無警戒. -. 無警戒. -. 二級. 高估. 高屏溪. 東門橋. 無警戒. -. 無警戒. -. 二級. 高估. 二仁溪. 南雄橋. 無警戒. -. 無警戒. -. 二級. 高估. 阿公店溪. 聖森橋. 無警戒. -. 無警戒. -. 二級. 高估. 108 年洪水預警服務支援及智慧防汛系統研發應用. 2-22.

(46) 108 年洪水預警服務支援及智慧防汛系統研發應用. 五、利奇馬颱風事件(108/08/07 17:00~108/08/10 18:00) (一) 降雨分布說明利奇馬颱風在菲律賓東方海面生成後向西北移動，朝臺灣東北部海面前進，9日暴風圈掠過臺灣北部及東北部陸地，於臺灣北部、桃竹苗及台中地區降下豪雨，最大日累積雨量達300毫米，後持續向北移動登陸中國浙江。颱風路徑如圖2-16所示，降雨分布如圖 2-17所示。. 圖 2-16 利奇馬颱風路徑圖. 圖 2-17 利奇馬颱風累積降雨分布圖(07/17 00:00~07/20 00:00) 2-23.

(47) 108 年洪水預警服務支援及智慧防汛系統研發應用. (二) 洪水預警彙整成果利奇馬颱風事件期間經應變小組通知相關聯絡人後，共計發出 7報河川水情研判簡報，簡報檔寄送清單如表2-12所示。此次鋒面使得二、十局轄內有部分水位站達警戒值，預報結果如圖2-18所示，簡報內容詳見附錄三，而預報成效評估結果如表2-13所示，高低估比例統計詳見附錄四。表 2-12 利奇馬颱風事件簡報寄送清單日期. 時間. 檔名. 108/08/07. 18. 2019080718 利奇馬颱風河川水情研判.ppt. 07. 2019080807 利奇馬颱風河川水情研判.ppt. 13. 2019080813 利奇馬颱風河川水情研判.ppt. 19. 2019080819 利奇馬颱風河川水情研判.ppt. 08. 2019080908 利奇馬颱風河川水情研判.ppt. 14. 2019080914 利奇馬颱風河川水情研判.ppt. 19. 2019080919 利奇馬颱風河川水情研判.ppt. 108/08/08. 108/08/09. 時間範圍. 現況、未來 1-6、未來 7-24. 108 年 08 月 07 日 18 時. 108 年 08 月 08 日 07 時. 108 年 08 月 08 日 13 時. 108 年 08 月 08 日 19 時. 圖 2-18 利奇馬颱風事件河川水位警戒及預警情形(1/2) 2-24.

(48) 108 年洪水預警服務支援及智慧防汛系統研發應用. 108 年 08 月 09 日 08 時. 108 年 08 月 09 日 14 時. 108 年 08 月 09 日 19 時圖 2-18 利奇馬颱風事件河川水位警戒及預警情形(2/2). 2-25.

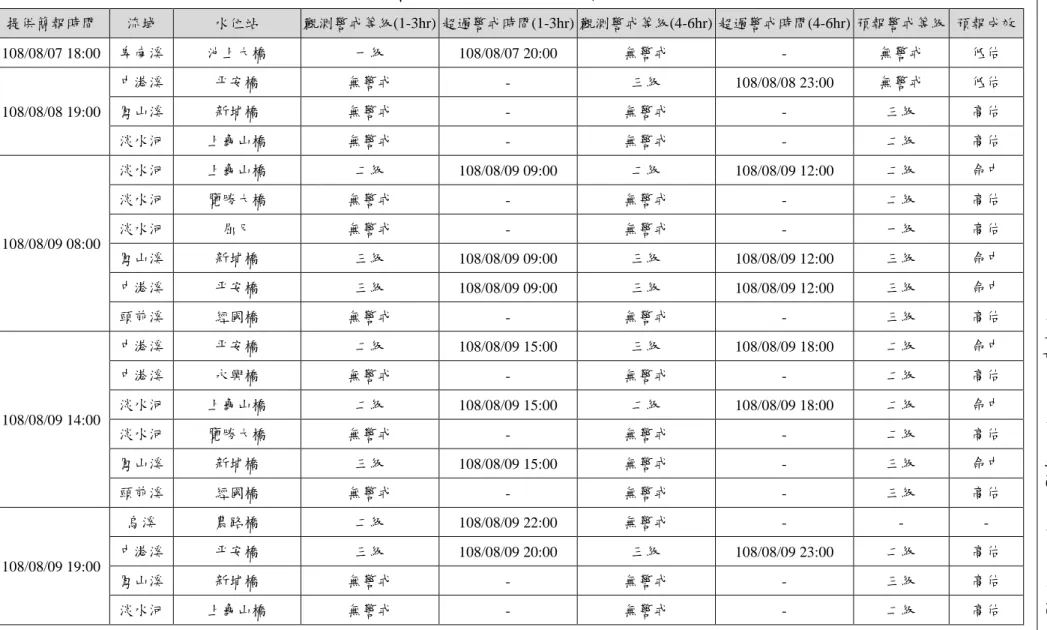

(49) 表 2-13 利奇馬颱風事件水位預報成效評估流域. 水位站. 108/08/07 18:00. 卑南溪. 池上大橋. 一級. 108/08/07 20:00. 無警戒. -. 無警戒. 低估. 中港溪. 平安橋. 無警戒. -. 三級. 108/08/08 23:00. 無警戒. 低估. 鳳山溪. 新埔橋. 無警戒. -. 無警戒. -. 三級. 高估. 淡水河. 上龜山橋. 無警戒. -. 無警戒. -. 二級. 高估. 淡水河. 上龜山橋. 二級. 108/08/09 09:00. 二級. 108/08/09 12:00. 二級. 命中. 淡水河. 覽勝大橋. 無警戒. -. 無警戒. -. 二級. 高估. 淡水河. 屈尺. 無警戒. -. 無警戒. -. 一級. 高估. 鳳山溪. 新埔橋. 三級. 108/08/09 09:00. 三級. 108/08/09 12:00. 三級. 命中. 中港溪. 平安橋. 三級. 108/08/09 09:00. 三級. 108/08/09 12:00. 三級. 命中. 頭前溪. 經國橋. 無警戒. -. 無警戒. -. 三級. 高估. 中港溪. 平安橋. 二級. 108/08/09 15:00. 三級. 108/08/09 18:00. 二級. 命中. 中港溪. 永興橋. 無警戒. -. 無警戒. -. 二級. 高估. 淡水河. 上龜山橋. 二級. 108/08/09 15:00. 二級. 108/08/09 18:00. 二級. 命中. 淡水河. 覽勝大橋. 無警戒. -. 無警戒. -. 二級. 高估. 鳳山溪. 新埔橋. 三級. 108/08/09 15:00. 無警戒. -. 三級. 命中. 頭前溪. 經國橋. 無警戒. -. 無警戒. -. 三級. 高估. 烏溪. 農路橋. 二級. 108/08/09 22:00. 無警戒. -. -. -. 中港溪. 平安橋. 三級. 108/08/09 20:00. 三級. 108/08/09 23:00. 二級. 高估. 鳳山溪. 新埔橋. 無警戒. -. 無警戒. -. 三級. 高估. 淡水河. 上龜山橋. 無警戒. -. 無警戒. -. 二級. 高估. 108/08/08 19:00. 108/08/09 08:00 2-26 108/08/09 14:00. 108/08/09 19:00. 觀測警戒等級(1-3hr) 超過警戒時間(1-3hr) 觀測警戒等級(4-6hr) 超過警戒時間(4-6hr) 預報警戒等級預報成效. 108 年洪水預警服務支援及智慧防汛系統研發應用. 提供簡報時間.

(50) 108 年洪水預警服務支援及智慧防汛系統研發應用. 六、白鹿颱風事件(108/08/23 07:00~108/08/25 16:00) (一) 降雨分布說明白鹿颱風在菲律賓東方海面生成後向西北移動，朝巴士海峽方接近，24日13時於屏東滿州附近登陸，24日16時10分從高雄楠梓附近出海，期間於東部及南部降下大豪雨，花東地區日累積雨量最大超過300毫米；25日7時左右颱風由福建省進入大陸，向西北西離去。颱風路徑如圖2-19所示，降雨分布如圖2-20所示。. 圖 2-19 白鹿颱風路徑圖. 圖 2-20 白鹿颱風累積降雨分布圖(08/23 00:00~08/25 00:00) 2-27.

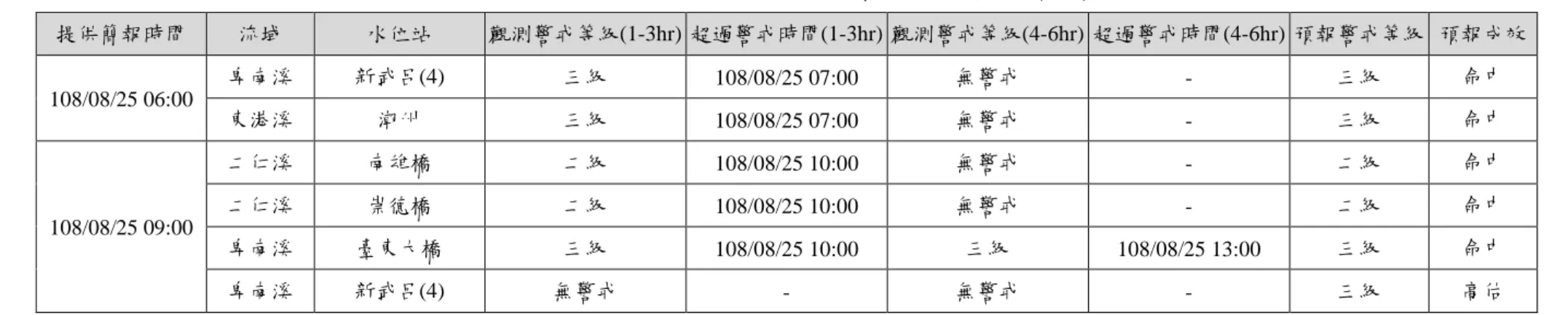

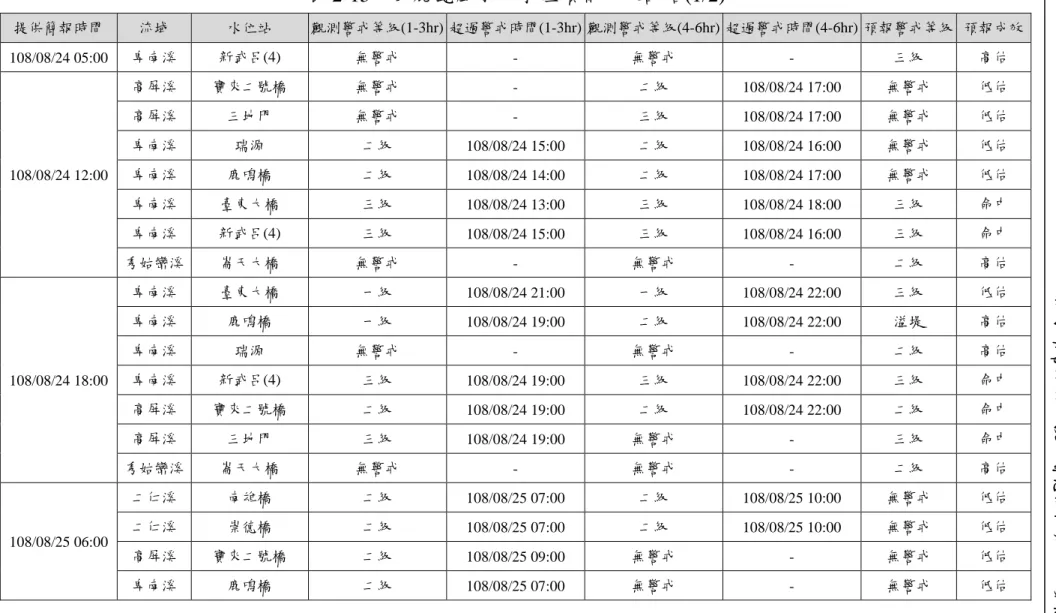

(51) 108 年洪水預警服務支援及智慧防汛系統研發應用. (二) 洪水預警彙整成果白鹿颱風事件期間經應變小組通知相關聯絡人後，共計發出8 報河川水情研判簡報，簡報檔寄送清單如表2-14所示。六、七、八、九局轄內有部分水位站達警戒值，預報結果如圖2-21所示，簡報內容詳見附錄三，而預報成效評估結果如表2-15所示，高低估比例統計詳見附錄四。表 2-14 白鹿颱風事件簡報寄送清單日期. 108/08/23. 108/08/24. 108/08/25. 時間. 檔名. 07. 2019082307 白鹿颱風河川水情研判.ppt. 12. 2019082312 白鹿颱風河川水情研判.ppt. 18. 2019082318 白鹿颱風河川水情研判.ppt. 05. 2019082405 白鹿颱風河川水情研判.ppt. 12. 2019082412 白鹿颱風河川水情研判.ppt. 18. 2019082418 白鹿颱風河川水情研判(更新).ppt. 06. 2019082506 白鹿颱風河川水情研判(更新).ppt. 09. 2019082509 白鹿颱風河川水情研判(更新).ppt. 108 年 08 月 23 日 07 時. 時間範圍. 現況、未來 1-6、未來 7-24. 108 年 08 月 23 日 12 時. 圖 2-21 白鹿颱風事件河川水位警戒及預警情形(1/2). 2-28.

(52) 108 年洪水預警服務支援及智慧防汛系統研發應用. 108 年 08 月 23 日 18 時. 108 年 08 月 24 日 05 時. 108 年 08 月 24 日 12 時. 108 年 08 月 24 日 18 時. 108 年 08 月 25 日 06 時. 108 年 08 月 25 日 09 時. 圖 2-21 白鹿颱風事件河川水位警戒及預警情形(2/2). 2-29.
