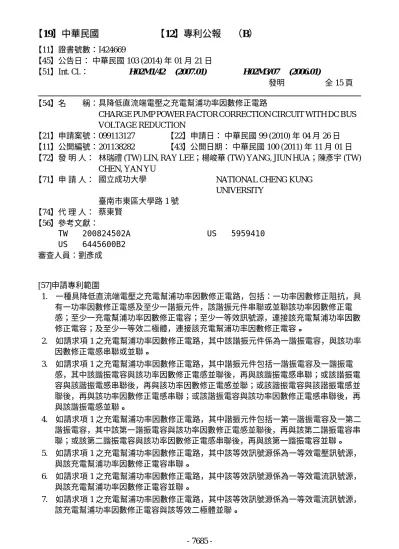

【19】中華民國 【12】專利公報 （B）
【11】證書號數：I424669
【45】公告日： 中華民國 103 (2014) 年 01 月 21 日
【51】Int. Cl.： H02M1/42 (2007.01) H02M3/07 (2006.01)
發明 全 15 頁
【54】名 稱：具降低直流端電壓之充電幫浦功率因數修正電路
CHARGE PUMP POWER FACTOR CORRECTION CIRCUIT WITH DC BUS VOLTAGE REDUCTION
【21】申請案號：099113127 【22】申請日： 中華民國 99 (2010) 年 04 月 26 日
【11】公開編號：201138282 【43】公開日期： 中華民國 100 (2011) 年 11 月 01 日
【72】發 明 人： 林瑞禮 (TW) LIN, RAY LEE；楊峻華 (TW) YANG, JIUN HUA；陳彥宇 (TW) CHEN, YAN YU
【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG UNIVERSITY
臺南市東區大學路 1 號
【74】代 理 人： 蔡東賢
【56】參考文獻：
TW 200824502A US 6445600B2
US 5959410 審查人員：劉彥成
[57]申請專利範圍
1. 一種具降低直流端電壓之充電幫浦功率因數修正電路，包括：一功率因數修正阻抗，具 有一功率因數修正電感及至少一諧振元件，該諧振元件串聯或並聯該功率因數修正電 感；至少一充電幫浦功率因數修正電容；至少一等效訊號源，連接該充電幫浦功率因數 修正電容；及至少一等效二極體，連接該充電幫浦功率因數修正電容。
2. 如請求項 1 之充電幫浦功率因數修正電路，其中該諧振元件係為一諧振電容，與該功率 因數修正電感串聯或並聯。
3. 如請求項 1 之充電幫浦功率因數修正電路，其中諧振元件包括一諧振電容及一諧振電 感，其中該諧振電容與該功率因數修正電感並聯後，再與該諧振電感串聯；或該諧振電 容與該諧振電感串聯後，再與該功率因數修正電感並聯；或該諧振電容與該諧振電感並 聯後，再與該功率因數修正電感串聯；或該諧振電容與該功率因數修正電感串聯後，再 與該諧振電感並聯。
4. 如請求項 1 之充電幫浦功率因數修正電路，其中諧振元件包括一第一諧振電容及一第二 諧振電容，其中該第一諧振電容與該功率因數修正電感並聯後，再與該第二諧振電容串 聯；或該第二諧振電容與該功率因數修正電感串聯後，再與該第一諧振電容並聯。
5. 如請求項 1 之充電幫浦功率因數修正電路，其中該等效訊號源係為一等效電壓訊號源，
與該充電幫浦功率因數修正電容串聯。
6. 如請求項 1 之充電幫浦功率因數修正電路，其中該等效訊號源係為一等效電流訊號源，
與該充電幫浦功率因數修正電容並聯。
7. 如請求項 1 之充電幫浦功率因數修正電路，其中該等效訊號源係為一等效電流訊號源，
該充電幫浦功率因數修正電容與該等效二極體並聯。
- 7685 -
8. 如請求項 1 之充電幫浦功率因數修正電路，其中等效訊號源包括一等效電壓訊號源及一 等效電流訊號源，且該充電幫浦功率因數修正電路包括：一第一充電幫浦功率因數修正 電容、一第二充電幫浦功率因數修正電容、一第三充電幫浦功率因數修正電容、一第一 等效二極體及一第二等效二極體，該等效電壓訊號源及該等效電流訊號源連接，該等效 電壓訊號源與該第一充電幫浦功率因數修正電容串聯，該等效電流訊號源與該第一充電 幫浦功率因數修正電容串聯，第二充電幫浦功率因數修正電容與第一等效二極體並聯，
第三充電幫浦功率因數修正電容與第二等效二極體並聯。
9. 如請求項 5、6、7 或 8 之充電幫浦功率因數修正電路，另包括一全橋整流器及一濾波 器，用以將交流輸入電源濾波及整流，該功率因數修正阻抗連接於該全橋整流器及該充 電幫浦功率因數修正電容之間。
10. 如請求項 5、6、7 或 8 之充電幫浦功率因數修正電路，另包括一全橋整流器及一濾波 器，用以將交流輸入電源濾波及整流，該功率因數修正阻抗連接於該全橋整流器與該濾 波器之間。
11. 如請求項 5、6、7 或 8 之充電幫浦功率因數修正電路，另包括一整流器、一濾波器及一 等效電源轉換器，該整流器及該濾波器用以將交流輸入電源濾波及整流，該功率因數修 正阻抗連接於該整流器與該濾波器之間，該整流器具有二整流二極體，該等效電源轉換 器連接於一直流匯流排，該濾波器之一端連接該等效電源轉換器，使該等效電源轉換器 內之二個開關旁路並聯二極體兼具整流功能。
圖式簡單說明
圖 1 顯示習知充電幫浦功率因數修正電路之等效電路示意圖；
圖 2a 至 2d 顯示本發明第一實施例充電幫浦功率因數修正電路之等效電路示意圖；
圖 3a 至 3d 顯示本發明第二實施例充電幫浦功率因數修正電路之等效電路示意圖；
圖 4a 至 4d 顯示本發明第三實施例充電幫浦功率因數修正電路之等效電路示意圖；
圖 5a 至 5d 顯示本發明第四實施例充電幫浦功率因數修正電路之等效電路示意圖；
圖 6a 至 6f 顯示功率因數修正阻抗之電路示意圖；及
圖 7a 及 7b 顯示本發明之充電幫浦功率因數修正電路之模擬電路圖，及利用 SIMPLIS 電 路模擬軟體之模擬波形示意圖。
