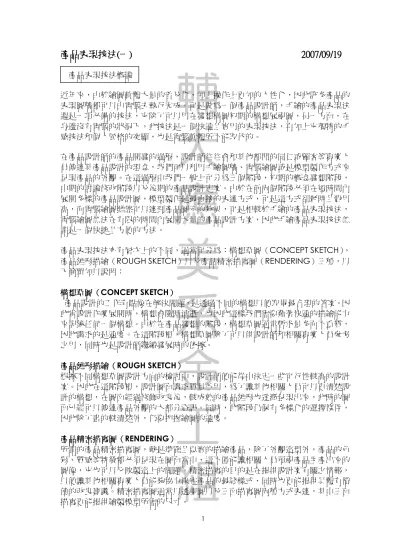

(1)產品表現技法( 產品表現技法(一). 2007/09/19. 產品表現技法概論近年來，由於繪圖軟體大量的普及化，加上操作上更加的人性化，因此許多產品的表現圖稿都可以由電腦去執行完成。可是做為一個產品設計師，手繪的產品表現法還是一項必備的技法，它除了可以用在發想構圖初期的構想展視圖，另一方面，在身邊沒有電腦的狀況下，此技法是一個快速且實用的表現技法，再加上它獨特的手感技法和個人風格的突顯，也是電腦軟體所不能取代的。在產品設計師的產品開發的過程，設計師往往會和其他部門的同仁或顧客等專業人員傳達其產品設計的理念，我們可以利用手繪圖稿、電腦繪圖或是模型製作方式來呈現產品的外觀。在這過程中我們一般上可分為三個階段，初期的概念發想階段，中期的討論修改階段以及後期的產品設計定案。由於在前兩個階段必須在短時間內展開多樣的產品設計圖，模型製作是最直接的表達方式，可是這方式卻耗時且費用高，而電腦繪圖雖然可以達到產品圖示的效果，可是相較於手繪的產品表現技法，電腦繪圖無法在有限的時間內展開大量的產品設計方案，因此手繪產品表現技法無謂是一個快捷且方便的方法。產品表現技法亦有層次上的不同，通常可分為：構想草圖（CONCEPT SKETCH），產品錐形描繪（ROUGH SKETCH）以及產品精密描寫圖（RENDERING）三種，以下簡單加以說明：構想草圖（）構想草圖（CONCEPT SKETCH）產品設計的工作有點像在解決問題，是透過不同的構想以便取得最合理的答案。因此當設計作業展開時，構想會隨時消逝，也因此這樣我們需要藉著快速的描繪能力來記錄任何一個構想。由於在產品發想的階段，構想草圖通常暫求量多而不重質，因此講求的是速度。在這階段裡，構想草圖除了可以供設計師和相關專業人員參考之用，同時也是設計師繼續發展時的依據。產品錐形描繪（）產品錐形描繪（ROUGH SKETCH）根據不同構想草圖設計方向的檢討中，設計師便能從中決定一些可行性較高的設計案。因此在這階段裡，設計圖面講求質量並用，為了讓其他相關人員可以更清楚設計的構想，在圖面經過修飾改良後，較成熟的產品錐形也逐漸呈現出來，此時的圖面已經可以傳達產品外觀的大部分資訊。同時，此階段仍保有多樣化的選擇條件，因此除了畫的較清楚外，仍要把握繪圖的速度。產品精密描寫圖（）產品精密描寫圖（RENDERING）所謂的產品精密描寫圖，就是準確且忠實的描繪產品，除了外觀造型外，產品的色彩、質感等特徵都必須呈現在圖面當中，這不僅能讓相關人員預視產品生產出來的圖像，它也可以反映製造上的問題。精密描寫的目的是在提供設計案有關之情報，以便讓其他相關專業人員能夠協力決定產品的最終樣式，同時也更能提供具體有價值的改良建議。精密描寫圖通常以透視圖以及三面描寫圖兩種方式表達，其中三面描寫更能提供繪製模型所需的尺寸。 1.

(2) 表現技法的工具表現技法會因應各階段的要求的不同而運用不同的工具。由於在初期階段，多以構想草圖來進行策畫、計劃的工作，很少會與他人交流討論，所以表現技法沒有什麼特殊要求。可是在產品的展開設計過程，我們時常會和其他相關人員討論產品的細節方向，或是用於方案的比較，因此在表現技法上務必要讓觀者充分了解表現對象的色彩、材質等特徵。這時候，有必要選擇具有不同功能的工具來輔助技法的表現。基本上，我們是以具有速乾性、便利性且應用廣泛的水性、油性的麥克筆為主，並輔以粉彩和色鉛筆。以下我們就針對這些工具做簡單的介紹：麥克筆 1. Stabila Yout 麥克筆水性，共有 90 種顏色。 2. Eaglecolor Art 麥克筆墨水是酒精性的，共有 129 種顏色。 3. Copic 麥克筆可以在影印的圖紙上直接描繪，並不會熔解影印墨粉，墨水是酒精性的，共有 214 種顏色。 4. Copic Sketch 麥克筆筆尖柔軟，可以表現毛筆一樣的筆觸，性質與 Copic 麥克筆相同，共有 214 種顏色。 5. Copic Various 墨水（補充用墨水）是 Copic 系列的補充用墨水，顏色也一樣有 214 種，而且可以自由混合使用。 6. Maxon 溶劑可以稀釋麥克筆的墨水，讓顏色變淡，同時也可以擦拭沾在尺上的汙垢。麥克筆的種類：依筆頭形狀的不同可分： ◎細頭型. ⊙適合細的描繪及筆觸。. ◎平口型. ⊙筆頭呈寬扁狀，適合勾邊、. ◎圓頭型. ◎方尖型. ⊙描繪的線條 ⊙又名鑿刀型，筆兩端呈圓狀，頭約有 3mm 至 2.

(3) 大面積著色及大型字體。. 書寫或著色時不需轉換筆頭方向，適合勾邊或圓柔的筆觸及著色。. 15mm 等大小分類，適合勾邊，著色及書寫小字。. 粉彩筆和相關用品 1. 粉彩筆共有 100 種顏色，色澤鮮豔且粉粒細膩柔軟，附著性佳。粉彩筆常用於表現中間色和微妙深淺變化的表現。 2. 完稿噴膠適合粉彩定色的處理，除了具有保護性，噴膠並不會對畫面產生任何影響，定色後還能繼續作畫。 3. 軟橡皮這是用於擦拭粉彩和色鉛的白色狀軟像皮，使用非常方便，也不會傷害紙張。 4. 美術專用橡皮擦以柔軟的塑料製作，可以用於製圖用紙、膠片、描圖紙、繪圖紙等的塗改，也不會傷害紙張的表面。 5. 筆型橡皮擦外型像鉛筆，用於擦拭粉彩、色鉛的痕跡，可以表現中間色調的變化。 6. 爽身粉可以和粉彩混合使用，可以讓粉彩深淺表現得更加平滑光潔。 7. 衛生紙和化妝棉用於塗抹粉彩，多用於背景的描繪。色鉛、色鉛、代針筆、代針筆、其他工具 1. 代針筆可分為水性和油性，有多種顏色和粗細規格（0.05、0.1、0.2、0.3、0.4、0.5、 0.8、1.0mm），可用於各種表現圖示。 2. 色鉛可分為水性和油性，比粉彩的附著性好，具有高透明度和色彩度，約有種顏色。 3. 鋼珠筆多用於構想草圖、設計展開圖等的線條，比代針筆容易掌控。 4. 白色廣告原料主要表現表現對象的高光線、光點、輪廓線等。 5. 紙膠帶不同於普通的膠帶，黏性一般上不強，黏上後也不易傷害紙張。 6. 圓規筆筆尖非常柔軟，適合描繪細節部分，在表現高光點、線或是輪廓線都有很好的效果。 7. 調色盤用來盛白色廣告原料。 3.

(4) 8. 塗改液除了修改外，也可以用來代替白色廣告原料。尺 1. 直尺這裡指的是有溝槽的直尺，長約，繪圖筆沿著直尺溝槽可以很順暢精準地把線條畫好。 2. 橢圓、圓型模板針對橢圓和圓型圖形的輔助工具，模板上有許多大小不一的圖形可供選擇。 3. 曲線尺繪圖時可以多利用曲線尺來輔助圖面上需要的弧度和曲線，不僅事半功倍，也比較有效率。麥克筆基本畫法訓練使用麥克筆注意時項： 1. 考慮新舊筆之選擇，以利不同表現需求。 2. 揮筆要快，不能太遲慮，不然會出現暈染的效果，要徒手或利用尺規輔助視需求而定。 3. 著色前務必將鉛筆稿擦拭可筆辨識即可。 4. 務必要擦拭之前使用過的三角板等尺規工具，以免弄髒圖面。 5. 著色不要太靠近輪廓線，以免色彩暈出輪廓外。 6. 揮筆輕重控制適當，切忌重壓，以免傷害筆頭。 7. 與粉彩混合使用時，應先畫麥可筆再塗粉彩。 8. 使用完畢後，務必要把蓋子蓋上，避免陽光直射。 9. 舊筆欲加甲苯使用時，注意控制甲苯份量。 10.使用儀器，如尺類時，需使用有凹溝之尺且凹溝部面向紙面，可避免色筆暈開。(圖-1) 11.運筆時筆頭緊貼紙面與紙而呈 45 角。(圖-2). (圖-1). (圖-2). 麥克筆之技法麥克筆的握法，需要特別注意的是「方尖型」。其運筆方法，由於其筆頭呈斜角面，所以下筆時筆與紙張需緊貼呈 45。的斜角，還有垂直線與水平線，圓角，應多練習，於畫插圖及字體上多有幫助。 4.

(5) ⊙垂直線握筆法. ⊙水平線握筆法. ◎單色表現. ⊙平塗. ⊙漸層. ⊙半乾的色筆有乾筆效果，可處理粗糙感. 產品表現技法( 產品表現技法(二). 2007/09/26. 構想草圖、雛型描繪做一個產品設計，即是從草圖構想開始，生活中的事物都會產生一些想法，將這些元素結集並加以整理，帶到產品設計上，就會成為產品的生命力。 5.

(6) 當然，初學者可能還不知道如何把這些元素轉變成產品的設計元素，所以一開始，可以藉由模仿來訓練自己的技法，這樣的過程中經由模仿物品得到心得，也可以訓練獨立思考的能力。產品設計發展從初期企劃、造型發想、造型微調到最後的造型確定過程中，不同階段有不同的繪圖方式。最一開始在企劃跟造型發想時，構想草圖是憑著記憶和想像畫出腦中浮現的造型，多是一閃而過的想法，所以構想草圖是快速完成而必然會省略細部，只畫出外型輪廓和要點。這樣的繪圖基本上只是為了讓設計者紀錄，只要設計者本身理解即可，沒有必要向他人傳達，因此在表現技法、畫材上都沒有什麼限定，可以隨意的使用鉛筆、原子筆等等。當造型大致確定後，可能需要做一些微調，材質、色彩、物件尺寸、結構等等，來使整個產品有更多可能，更多變化，並方便讓第三者比較設計或決定設計方向，所以此階段的繪圖必須表現出足以令人了解設計內容，外型、架構、色彩等都要有一定程度的理解，並使設計具有實現的可能。到最後整個產品都已經確定時，這個階段的繪圖即為產品效果圖，必須正確的畫出產品精緻的構造、材質、色彩及圖形等，讓第三者充分了解此產品，在有必要進行產品技術及尺寸的研討時，可以三視圖或二視圖加以表現。透視法產品設計中使用的透視法是指再二度空間的平面表現三度空間的立體感，從早期的遠近畫線法開始，歷經多樣的發展研究，才形成現今已系統化的立體圖方法。透視法種類眾多，現今產品設計的透視法以 Jay Doblin 簡略透視圖法為基礎的平行透視法、45∘透視法、30∘~60∘透視法這三種較被為廣泛應用。 (1)平行透視法(一點透視法) 平行透視法最能確實表現產品之最重要面，因其能直接於畫面度量尺寸比例，可節省許多繪製時間。 1. 畫一條水平線，左、右設一消失點 VP-L 與 VP-R，以兩點的中心點作為視線的中心 VC。 2. 在水平線平行處畫出正方體的 NW 邊。(為了預防平行透視容易造成的不正，最好把正方體放在中心 VC 附近。 3. 畫出以 NW 為邊的正方體。 4. 畫出中心點 VC 到正方體每個角度的透視線。 5. 畫出 VP-R 到 N 的透視線，即可定出與 VC 到 W 透視線的交點為 D。(焦點 D 為正方體的深度。) 6. 從 D 畫出水平線與垂直線。從 VC 所引出的各個透視線和交點可繪成此正方體。. 6.

(7) (2)45∘透視法 45∘透視法是使用在產品的正面與側面大小基本相等，且都需要表現的透視圖。 1. 畫一條水平線，在左、右各設一消失點 VP-L 與 VP-R，以兩點的中心作為視線中心 VC。 2. 從 VC 點畫任一角度的直線，再從 VP-L 與 VP-R 兩點畫出透視線。兩點透視線與直線的交點即為 N。 3. 在距離 N 點任意長度的點上，畫一條與水平線平行的直線，與透視線的交點即為 D 與 W。 4. 從 D、W 兩點畫透視線即可完成正方體底面的透視圖。 5. 從正方體底面四各角畫出垂直線。 6. 從 D 點畫一條與 45∘的直線，與 DW 線等長，得點 E。(即 DW=DE) 7. 畫一條通過 E 點的水平線，即成正方體的對角面。 8. 畫出通過各點的透視線，即可完成正方體。. 7.

(8) (3)30∘~ 60∘透視法 30∘~ 60∘透視法常用於產品需要表現分別主次面時的透視圖。 1. 2. 3. 4.. 畫一條水平線，在左、右各設一消失點 VP-L 與 VP-R。定出 VP-L 與 VP-R 的中心點 MP-L。(即為線段 1/2 處) 定出 MP-L 與 VP-L 的中心點 VC。(即為線段 1/4 處) 定出 VC 與 VP-L 的中心點 MP-R。(即為線段 1/8 處). 8.

(9) 產品表現技法( 產品表現技法(六). 2007/10/24. 常用材質表現法（Ⅰ）一般上，產品表現多用麥克筆，色鉛和粉彩來輔助，而珠寶首飾表現則是色鉛或水彩原料，兩者雖然有點不同，可是都需要熟練方能準確完整地表現各產品的特性。產品表現麥克筆畫法木紋畫法木紋是麥克筆最容易表現的材質之一。練習時，可選用同系列的木紋色，新的或半乾的筆來畫。快速徒手揮筆，效果會比較好。可利用重複著色顏色會變深的特性，可將紋路的特徵表現出來。有時候，我們也可以用黑筆或色鉛來加強木紋的紋路。. 透明體畫法透明體的表現最重要是速度感，描繪的步驟可由裡而外，菱線需加深麥克筆來表示材質的厚度，由於材質是透明的關係，著色時需注意留白，以加強透明感。. 9.

(10) 金屬表面畫法金屬反光通常較為強烈，可以利用白色廣告原料的來強調反光，再加上深色麥克筆來加深，是畫此材質的特徵。. 塑膠製品畫法在產品設計上，往往很多的材質是塑膠，一般而言，塑膠的反光也很強烈，且產品色彩有很豐富的變化，著色時儘量消除筆觸，或可利用粉彩或色鉛來加強中間色以及漸層的變化。反光部分則可以用白色廣告原料來加強。. 產品表現技法( 產品表現技法(七). 2007/10/31. 常用材質表現技法（Ⅱ）貴金屬表面的畫法珠寶首飾大都使用鉑金、黃金、K 白金、銀等貴金屬，由於金屬的表面反光和木材、塑膠材質有所不同，因此在描繪光澤面的時候，亮面和陰影部分必須以很強烈的對 10.

(11) 比來表現。另一方面，描繪貴金屬的重點是要表現出其實際厚度，所以要畫出寫實且逼真線條。著色的時候大都使用色鉛筆或水彩原料。色鉛筆以水性為佳，首先要先以陰影為中心先著色，然後再以色鉛暈色，讓深淺變化更自然，明亮處可以留白，強調反光處時可利用白色水彩或廣告原料來強調。同時，我們可利用削尖的色鉛來描繪其邊緣，讓整體看起來更加的立體。. 1.畫上陰影後，將黃色色鉛筆削尖，塗在輪廓內側。. 2.以陰影為中心先著色，再用色鉛暈色。. 3.明亮處可以留白，可利用白色水彩或廣告原料來強調。. 寶石的表面畫法在還沒上色之前，由於寶石表面有許多不同角度的折射，因此我們可以儘量尋找相近顏色的寶石或是一些圖片來作參考。首先我們先以鉛筆把輪廓畫出來，接著利用色鉛先從寶石的陰影部分開始上色，然後再用相近色鉛做細部的暈色，最後，再用白色水彩或廣告原料強調反光部分，而寶石菱面線條則可以用削尖的白色色鉛描繪出來。 ◎鑽石的著色. ◎土耳其時的著色. 1. 利用鉛筆或色鉛把陰影和輪廓畫描出來。. 1. 利用鉛筆色鉛把陰影和輪廓描出來。. 2. 用白色水彩廣告或原料強調明亮處和菱線。. 2. 顏色由淺至深從中間漸漸暈開。. 3. 在球形上下兩個部分塗上白色強調反光。. 11.

(12) ◎紅寶石的著色. 1. 利用鉛筆色鉛把陰影和輪廓畫描出來。. ◎珍珠的著色 1. 利用鉛筆色鉛把輪廓描和陰影描出來。. 2. 再用削尖的紅色色鉛描出輪廓線。. 2. 用淺藍色和粉紅色來暈色。 3. 用較深的色鉛表現出較自然的漸層效果。 3. 在球形上下兩個部塗上白色強調反光。 4. 用白色水彩或廣告原料強調明亮處和菱線。. 12.

(13) 產品表現技法( 產品表現技法(八). 2007/11/07. 三視圖精密描繪（Ⅰ）. 1. 十字線上把爪鑲和珠寶描繪出來。. 2. 把周圍的輔助線擦掉，並把戒環的厚度標示出來。. 1. 利用上視圖的輔助，畫上主石配石寬度的垂線。. 3. 再把戒指的上視形狀描繪出來。. 2. 確定主石和配石的高度後，從桌面及抓鑲開始畫。. 4. 把補助線擦掉，並把陰影畫出來。 3. 以手描的方式把金屬厚度連接起來。 5. 再把旁邊的三個配石畫出來，並添加小爪鑲。. 6. 最後再把主要陰影畫出來，就大公告成。. ◎上視圖畫法. 4. 把輔助線擦掉再添加寶石的細節和陰影畫出來. ◎ 正視圖畫法. ◎正視圖的各種變化 13.

(14) 1. 根據上視圖標出 2. 在主石上添加主石的寬度、再爪鑲，再確定根據正視圖畫出配石的位置後戒指高度，把各畫上配石。部分連結起來。. 3. 定出戒指的造型後，把輔助線擦掉，並把陰影畫出來。. ◎測視圖的畫法. 1. 定好介環的寬 2. 在介環的頂部 3. 把主石的爪鑲度後畫出兩個畫出主石和其畫出來，並標橢圓型。高度。出介環的厚度和高度。 ◎立體圖的畫法. 14. 4. 把主石旁邊 5. 把輔助線擦的配石畫出掉，再把陰影來，並低於畫出來。主石。.

(15) 產品表現技法( 產品表現技法(九). 2007/11/14. 三視圖精密描繪（Ⅱ）要看出一個產品的整體感，繪製立體透視圖是最好的方法，若是要方便製作生產的話，則以三視圖為標準。視圖的主要目的，在於完全表達物體，輔以尺寸的標記，能將產品精準的表達。一般物體可得六種不同方向的視圖，如下圖：. 一般而言，右側視圖與左側視圖、前視圖與後視圖、俯視圖與仰視圖形狀相同，僅方向相反，通常選擇最能表達物體形狀的視圖為原則，所以僅剩三個視圖，即為一般通稱的三視圖。. 15.

(16) 基本幾合形體的視圖視圖的排列須遵守第一角或第三角投影法的方式繪製，視圖與視圖的排列必項上下左右須對正。前視圖與俯視圖其相對位置須上下對正。前視圖與右側視圖其相對位置須左右對正。. 16.

(17) 產品表現技法( 產品表現技法(八). 2007/11/07. 設計實例演練（Ⅰ）. 17.
