多媒體與多重服務之數位用戶迴路通訊系統子計畫二– 高速數位用戶迴路DMT 基頻處理電路架構設計

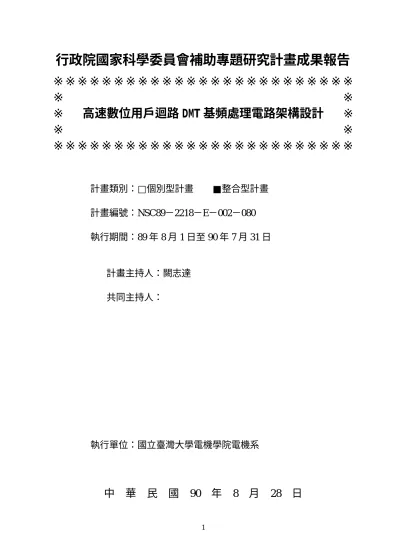

行政院國家科學委員會補助專題研究計畫成果報告

※※※※※※※※※※※※※※※※※※※※※※※※※

※ ※

※ 高速數位用戶迴路 DMT 基頻處理電路架構設計 ※

※

※

※※※※※※※※※※※※※※※※※※※※※※※※※

計畫類別：□個別型計畫 ■整合型計畫

計畫編號：NSC89－2218－E－002－080

執行期間：89 年 8 月 1 日至 90 年 7 月 31 日

計畫主持人：闕志達

共同主持人：

執行單位：國立臺灣大學電機學院電機系

中

華

民 國

90

年

8

月

28

日

行政院國家科學委員會專題研究計劃成果報告

多媒體與多重服務之數位用戶迴路通訊系統 子計畫二 –

高速數位用戶迴路 DMT 基頻處理電路架構設計

Design of DMT Baseband Pr ocessing Ar chitectur e

for High-Speed DSL

計劃編號:NSC-89-2218-E-002-080

執行期限:89 年 8 月 1 日至 90 年 7 月 31 日

主持人:闕志達 國立臺灣大學電機學院電機系

計劃參與人員:王敏書、林永藤 國立臺灣大學電機學院電機系

一、中文摘要 本文中，根據 ETSI 所提出之高速數位用戶 迴路標準，設計一以 DMT 作調變之傳收 機。近年來，高速資料傳輸的需求增加， 特別是在網際網路相關的應用中，像是網 路會議、視訊點播、影像電話等。由於全 面鋪設光纖是相當昂貴的，為了在現有的 電話網路上達到寬頻的傳輸，DSL 的技術 便因應而生。在本文中，首先介紹 DMT 相 關的理論基礎，並介紹 ETSI 所提出之高速 數位用戶迴路標準中之重要參數。在將實 際通訊系統中之非理想特性加以考慮之 下，我們提出一傳收機架構，並驗證其可 以克服用戶迴路上之非理想特性，而為了 實際的硬體實作，利用定點數模擬來決定 架構中重要節點之位元數，在系統效能不 會損失太多的情況下，降低所需電路的複 雜度。最後並以 FPGA 驗證系統中之重要 功能方塊。 關鍵詞 : 收發機、VDSL、DMT Abstr act

In this paper, a transceiver design for VDSL standard using the DMT(Discrete Multi-Tone) modulation is proposed. The design is based on ETSI VDSL standard, which is for very high speed digital subscriber loop. Recently, the need for high-speed data transmission increases rapidly, especially in the application of net-meeting, video on demand, video phone, etc. The DSL technology is proposed to achieve broadband access by

transmitting data on existing telephone network instead of using fiber all the way to the residence, which is more costly. Basic principles of DMT and its related issues are illustrated in the paper. Besides, the important features and parameters of ETSI VDSL standard are also introduced. By taking the non-idealities in the transmission environment into consideration, a transceiver architecture is proposed and verified by functional simulations and is able to combat those impairment in subscriber lines. For hardware implementation, fixed-point simulation of the proposed transceiver architecture was conducted to determine word length of important signals in the architecture with a view to reducing the circuit complexity and resources requirement without incurring too much performance loss. Finally, the main functional blocks are implemented by FPGA to verify their functionality.. Keywor ds: transceivers, VDSL, DMT 二、計劃緣由與目的 近年來由於電信自由化的進展潮流及各種 的無線或有線通訊技術的進步，使得通訊 產品更趨於多樣化，且市場的需求大增。 由於傳輸資料量的大增及對於傳輸品質要 求的提高，因此對於有效對抗不良通道效 應的寬頻調變技術的研究也日益重要。其 中，通道編碼正交分頻調變即為近年來研 究的焦點。 正交分頻調變法(OFDM)目前廣泛使用在

無線區域網路、數位廣播系統或有線數據 通訊上。其中國際電機電子工程師學會提 出 IEEE802.11a 為新一代寬頻區域網路標 準。歐洲 DVBird 計劃提出數位視訊廣播 (DVB-T) 為 數 位 地 面 電 視 廣 播 的 標 準 。 ETSI 提出 ETSI 300 401 為數位廣播系統 (DAB)標準。它們都是以正交分頻調變來達 到多載波調變的傳輸。此外 xSDL 系統所 採 用 的 (DMT) 離 散 式 多 音 調 傳 輸 亦 為 OFDM 的一種。其中由其是 xDSL 乃為未 來寬頻上網際網路所採行的兩大途徑之一 (另一路徑為經由 cable modem)，因此其 重要性不言可喻。 本計畫之目的在於研究發展 VDSL 系統中 離散式多音調(DMT)基頻模組的架構設 計，其中包含了快速傅立葉轉換架構，時 域等化器，頻域等化器，符元時序同步技 術，時序偏移回復技術等等。以符合 VDSL 系統的規格要求 三、結果與討論 (一)簡介 根據 ETSI 訂定之 VDSL 規格，提出之傳 送機架構如圖一所示。在將實際通訊系統 之非理想特性，如通道衰減、交談干擾、 白雜訊、無線電波干擾加入考慮下，提出 接 收 機 設 計 如 圖 二 所 示 。 其 中 利 用 Correlation Estimator(圖三)做符元邊界的 估計，並利用一以內插器為基礎之鎖相迴 路(圖四)配合 pilot tone 的傳送，做取樣誤 差的補償，再經由頻域等化器(圖五)以補償 通道的衰減，最後經過一連串數位解碼的 動作將資料解回。模擬加入 20ppm 的取樣 誤差及其它干擾的情況下，圖六是符元邊 界估計的結果可正確找到符元邊界，圖七 是時序回復電路中濾波器的輸出，可正確 估出取樣誤差，圖八則畫出其中一次載波 之星座圖，可以看到由通道造成的衰減已 被補償回來。 (二)Fixed-Point 模擬結果 因為要將所設計的架構做成硬體，因此必 需 將 原 來 用 浮 點 數 模 擬 的 架 構 做 fixed-point 模擬，以在硬體複雜度及效能 的考量上決定一較佳位元數。圖九則是比 較整個接收機在 Fixed-Point 與 Floating Point 的情況下 BER 對 SNR 曲線上的差 別，以確定效能的衰減在可接受範圍內。 (三)FPGA 硬體驗證 在 此 我 們 是 利 用 Altera 公 司 所 生 產 的 FLEX 10K200 系列的 FPGA 來做硬體驗 證，由於整個接收機所需記憶體太大，因 此在 FPGA 驗證上將次載子數目由 4096 降至 1024 個來做功能的驗證，圖十是 FPGA 使用情形。圖十一、圖十二則是對 Correlation Estimator 及 FFT 將 FPGA 量 測結果與模擬結果相比較以驗証其正確 性。 四、計畫成果自評 在本論文中，我們設計了一個以 DMT 為調 變 方 式 的 傳 收 機 架 構 。 此 架 構 中 利 用 Correlation Estimator 估得符元邊界，配合 取樣誤差鎖定迴路及頻域等化器，可將資 料正確解回。目前已完成了系統架構的模 擬、fixed-point 架構的模擬、部份 Verilog 的 模 擬 以 及 部 份 硬 體 的 Emulation (FPGA)。由目前的驗證結果可以得知，的 確可以利用所設計的接收機架構，在硬體 資源的考量下，得到理想的系統效能。 五、參考文獻 [1] ETSI TS 101 270-1 (V1.2.1): Transmission and Multiplexing(TM); Access transmission systems on metallic access cables; Very high speed Digital Subscriber Line(VDSL); Part 1: Functional requirement

[2] ETSI TS 101 270-2 (V1.1.1): Transmission and Multiplexing(TM); Access transmission systems on metallic access cables; Very high speed Digital Subscriber Line(VDSL); Part 2: Transceiver specification., Feb 2001

[3] Edfors, O., Sandell, M., van de Beek, J-J., Landstom, D. and Börjesson, P.O., “An Introduction to Orthogonal Frequency Division Multiplexing,” Research Report TULEA 1996:09, Lulea University of

Technology, Apr. 1996

[4] Cook, J.W.; Kirkby, R.H.; Booth, M.G.; Foster, K.T.; Clarke, D.E.A; Young, G., ”The noise and crosstalk environment for ADSL and VDSL systems,” IEEE Communications Magazine, Vol. 37, No.

5, pp. 73-78, May. 1999. 一、圖表

圖一、傳送機架構圖

ADC Interpolator Correlation

Estimator FFT FEQ QAM Demapper Deinterleaver Reed-Solomon Decoder Descrambler Timing Offset Tracking Loop Estimate Symbol Boundary Received Signal Bit stream Output Digital 圖二、接收機架構圖 Delay N Samples × ∑ G Delayed Data Output

Search Max. Symbol Boundary Interpolator Output9 10 13 5 圖三、Correlation Estimator 電路架構 Timing Error Detector Extracted Pilot Tone 8 18 ⊕ Initial Control Word 9 D 36 36 6 Interpolator 12 ADC Output 12 ⊗ ⊕ ⊗ ⊕ D FFT Processor Fraction Ratio Loop Filter 圖四、取樣誤差鎖定迴路 FFT Output

Decision FEQ Output

⊕

⊗

₋

₊

⊗

µ

⊕

D Tap Coef Initial Value 13 17 10 7 圖五、頻域等化器 圖六、符元邊界估計結果 圖七、取樣誤差鍞定迴路中濾波器之輸出 圖八、經頻域等化器後之星座圖

圖九、定點數與浮點數模擬在 BER 對 SNR 曲線上之比較 圖十、FPGA 使用情形 圖十一、內插器功能驗証 圖十二、Correlation Estimator 功能驗証 圖十三、FFT 功能驗証
