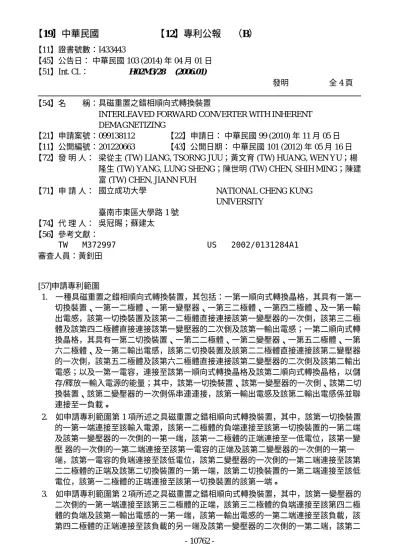

具磁重置之錯相順向式轉換裝置

【19】中華民國　　　　　　【12】專利公報 　（B）

INTERLEAVED FORWARD CONVERTER WITH INHERENT DEMAGNETIZING

【21】申請案號：099138112 【22】申請日： 中華民國 99 (2010) 年 11 月 05 日 【11】公開編號：201220663 【43】公開日期： 中華民國 101 (2012) 年 05 月 16 日 【72】發 明 人： 梁從主 (TW) LIANG, TSORNG JUU；黃文育 (TW) HUANG, WEN YU；楊

隆生 (TW) YANG, LUNG SHENG；陳世明 (TW) CHEN, SHIH MING；陳建 富 (TW) CHEN, JIANN FUH

【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG

UNIVERSITY 臺南市東區大學路 1 號 【74】代 理 人： 吳冠賜；蘇建太 【56】參考文獻： TW M372997 US 2002/0131284A1 審查人員：黃釗田 [57]申請專利範圍 1.　一種具磁重置之錯相順向式轉換裝置，其包括：一第一順向式轉換晶格，其具有一第一 切換裝置、一第一二極體、一第一變壓器、一第三二極體、一第四二極體、及一第一輸 出電感，該第一切換裝置及該第一二極體直接連接該第一變壓器的一次側，該第三二極 體及該第四二極體直接連接該第一變壓器的二次側及該第一輸出電感；一第二順向式轉 換晶格，其具有一第二切換裝置、一第二二極體、一第二變壓器、一第五二極體、一第 六二極體、及一第二輸出電感，該第二切換裝置及該第二二極體直接連接該第二變壓器 的一次側，該第五二極體及該第六二極體直接連接該第二變壓器的二次側及該第二輸出 電感；以及一第一電容，連接至該第一順向式轉換晶格及該第二順向式轉換晶格，以儲 存/釋放一輸入電源的能量；其中，該第一切換裝置、該第一變壓器的一次側、該第二切 換裝置、該第二變壓器的一次側係串連連接，該第一輸出電感及該第二輸出電感係並聯 連接至一負載。 2.　如申請專利範圍第 1 項所述之具磁重置之錯相順向式轉換裝置，其中，該第一切換裝置 的一第一端連接至該輸入電源，該第一二極體的負端連接至該第一切換裝置的一第二端 及該第一變壓器的一次側的一第一端，該第一二極體的正端連接至一低電位，該第一變 壓 器的一次側的一第二端連接至該第一電容的正端及該第二變壓器的一次側的一第一 端，該第一電容的負端連接至該低電位，該第二變壓器的一次側的一第二端連接至該第 二二極體的正端及該第二切換裝置的一第一端，該第二切換裝置的一第二端連接至該低 電位，該第一二極體的正端連接至該第一切換裝置的該第一端。 3.　如申請專利範圍第 2 項所述之具磁重置之錯相順向式轉換裝置，其中，該第一變壓器的 二次側的一第一端連接至該第三二極體的正端，該第三二極體的負端連接至該第四二極 體的負端及該第一輸出電感的一第一端，該第一輸出電感的一第二端連接至該負載，該 第四二極體的正端連接至該負載的另一端及該第一變壓器的二次側的一第二端，該第二 10762

-變壓器的二次側的一第一端連接至該第五二極體的正端，該第五二極體的負端連接至該 第六二極體的負端及該第二輸出電感的一第一端，該第二輸出電感的一第二端連接至該 負載，該第六二極體的正端連接至該負載的另一端及該第二變壓器的二次側的一第二端。 4.　如申請專利範圍第 3 項所述之具磁重置之錯相順向式轉換裝置，其中，該第一切換裝 置、該第一變壓器的一次側、該第二切換裝置、該第二變壓器的一次側係串連連接，該 第一電容的正端之電壓為 Vin/2，當中，Vin 為該輸入電源之電壓值。 5.　如申請專利範圍第 4 項所述之具磁重置之錯相順向式轉換裝置，其中，該第一切換裝置 的一第三端連接至一第一控制訊號，以控制該第一切換裝置的開啟與關閉，該第二切換 裝置的一第三端連接至一第二控制訊號，以控制該第二切換裝置的開啟與關閉，該第一 控制訊號與該第二控制訊號係錯相。 6.　如申請專利範圍第 5 項所述之具磁重置之錯相順向式轉換裝置，其中，當該第一控制訊 號控制該第一切換裝置為開啟時，該輸入電源的電流經由該第一切換裝置、該第一變壓 器的一次側而對該第一電容充電，該第一變壓器的二次側經由該第三二極體對該第一輸 出電感儲能。 7.　如申請專利範圍第 6 項所述之具磁重置之錯相順向式轉換裝置，其中，當該第一控制訊 號控制該第一切換裝置為關閉時，該第一變壓器的一次側的磁化電感之電流經由該第一 電容、第一二極體而降為 0，以產生磁重置效應。 8.　如申請專利範圍第 7 項所述之具磁重置之錯相順向式轉換裝置，其中，當該第一控制訊 號控制該第一切換裝置為關閉時，該第一輸出電感對該負載釋能。 9.　如申請專利範圍第 8 項所述之具磁重置之錯相順向式轉換裝置，其中，當該第二控制訊 號控制該第二切換裝置為開啟時，該第一電容儲存之能量經由該第二變壓器的一次側、 該第二切換裝置釋放，該第二變壓 器的二次側經由該第五二極體對該第二輸出電感儲 能。 10. 如申請專利範圍第 9 項所述之具磁重置之錯相順向式轉換裝置，其中，當該第二控制訊 號控制該第二切換裝置為關閉時，該第二變壓器的一次側的磁化電感之電流經由該第一 二極體而降為 0，以產生磁重置效應。 11. 如申請專利範圍第 10 項所述之具磁重置之錯相順向式轉換裝置，其中，當該第二控制訊 號控制該第二切換裝置為關閉時，該第二輸出電感對該負載釋能。 圖式簡單說明 圖 1 係本發明之具磁重置之錯相順向式轉換裝置之電路圖。 圖 2 至圖 5 係本發明切換裝置開啟與關閉時電流之示意圖。 (2) 10763

-(3)

-(4)
