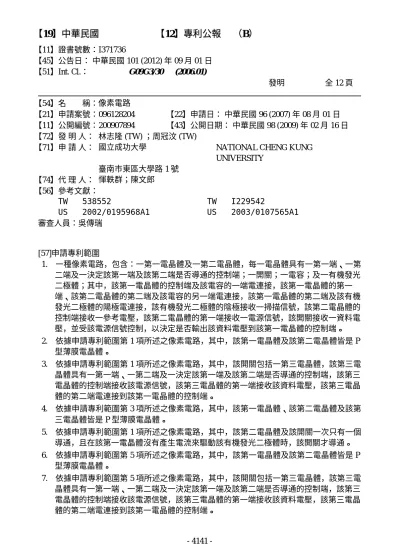

【11】證書號數:I371736

【45】公告日: 中華民國 101 (2012) 年 09 月 01 日

【51】Int. Cl.: G09G3/30 (2006.01)

發明     全 12 頁

【54】名  稱:像素電路

【21】申請案號:096128204 【22】申請日: 中華民國 96 (2007) 年 08 月 01 日

【11】公開編號:200907894 【43】公開日期: 中華民國 98 (2009) 年 02 月 16 日

【72】發 明 人: 林志隆 (TW) ;周冠汶 (TW)

【71】申 請 人: 國立成功大學 NATIONAL CHENG KUNG UNIVERSITY

臺南市東區大學路 1 號

【74】代 理 人: 惲軼群;陳文郎

【56】參考文獻:

TW 538552

US 2002/0195968A1

TW I229542

US 2003/0107565A1 審查人員:吳傳瑞

[57]申請專利範圍

1. 一種像素電路,包含:一第一電晶體及一第二電晶體,每一電晶體具有一第一端、一第 二端及一決定該第一端及該第二端是否導通的控制端;一開關;一電容;及一有機發光 二極體;其中,該第一電晶體的控制端及該電容的一端電連接,該第一電晶體的第一 端、該第二電晶體的第二端及該電容的另一端電連接,該第一電晶體的第二端及該有機 發光二極體的陽極電連接,該有機發光二極體的陰極接收一掃描信號,該第二電晶體的 控制端接收一參考電壓,該第二電晶體的第一端接收一電源信號,該開關接收一資料電 壓,並受該電源信號控制,以決定是否輸出該資料電壓到該第一電晶體的控制端。

2. 依據申請專利範圍第 1 項所述之像素電路,其中,該第一電晶體及該第二電晶體皆是 P 型薄膜電晶體。

3. 依據申請專利範圍第 1 項所述之像素電路,其中,該開關包括一第三電晶體,該第三電 晶體具有一第一端、一第二端及一決定該第一端及該第二端是否導通的控制端,該第三 電晶體的控制端接收該電源信號,該第三電晶體的第一端接收該資料電壓,該第三電晶 體的第二端電連接到該第一電晶體的控制端。

4. 依據申請專利範圍第 3 項所述之像素電路,其中,該第一電晶體、該第二電晶體及該第 三電晶體皆是 P 型薄膜電晶體。

5. 依據申請專利範圍第 1 項所述之像素電路,其中,該第二電晶體及該開關一次只有一個 導通,且在該第一電晶體沒有產生電流來驅動該有機發光二極體時,該開關才導通。

6. 依據申請專利範圍第 5 項所述之像素電路,其中,該第一電晶體及該第二電晶體皆是 P 型薄膜電晶體。

7. 依據申請專利範圍第 5 項所述之像素電路,其中,該開關包括一第三電晶體,該第三電 晶體具有一第一端、一第二端及一決定該第一端及該第二端是否導通的控制端,該第三 電晶體的控制端接收該電源信號,該第三電晶體的第一端接收該資料電壓,該第三電晶 體的第二端電連接到該第一電晶體的控制端。

(2)

8. 依據申請專利範圍第 7 項所述之像素電路,其中,該第一電晶體、該第二電晶體及該第 三電晶體皆是 P 型薄膜電晶體。

9. 一種像素電路,包含:一第一電晶體及一第二電晶體,每一電晶體具有一第一端、一第 二端及一決定該第一端及該第二端是否導通的控制端;一開關;一電容;及一發光元 件,具有一陽極及一陰極;其中,該第一電晶體的控制端及該電容的一端電連接,該第 一電晶體的第一端、該第二電晶體的第二端及該電容的另一端電連接,該第一電晶體的 第二端及該發光元件的陽極電連接,該發光元件的陰極接收一掃描信號,該第二電晶體 的控制端接收一參考電壓,該第二電晶體的第一端接收一電源信號,該開關接收一資料 電壓,並受該電源信號控制,以決定是否輸出該資料電壓到該第一電晶體的控制端。

10. 依據申請專利範圍第 9 項所述之像素電路,其中,該第一電晶體及該第二電晶體皆是 P 型薄膜電晶體。

11. 依據申請專利範圍第 9 項所述之像素電路,其中,該第一電晶體及該第二電晶體皆是 P 型金屬氧化物半導體。

12. 依據申請專利範圍第 9 項所述之像素電路,其中,該開關包括一第三電晶體,該第三電 晶體具有一第一端、一第二端及一決定該第一端及該第二端是否導通的控制端,該第三 電晶體的控制端接收該電源信號,該第三電晶體的第一端接收該資料電壓,該第三電晶 體的第二端電連接到該第一電晶體的控制端。

13. 依據申請專利範圍第 12 項所述之像素電路,其中,該第一電晶體、該第二電晶體及該第 三電晶體皆是 P 型薄膜電晶體。

14. 依據申請專利範圍第 12 項所述之像素電路,其中,該第一電晶體、該第二電晶體及該第 三電晶體皆是 P 型金屬氧化物半導體。

15. 依據申請專利範圍第 9 項所述之像素電路,其中,該第二電晶體及該開關一次只有一個 導通,且在該第一電晶體沒有產生電流來驅動該發光元件時,該開關才導通。

16. 依據申請專利範圍第 15 項所述之像素電路,其中,該第一電晶體及該第二電晶體皆是 P 型薄膜電晶體。

17. 依據申請專利範圍第 15 項所述之像素電路,其中,該第一電晶體及該第二電晶體皆是 P 型金屬氧化物半導體。

18. 依據申請專利範圍第 15 項所述之像素電路,其中,該開關包括一第三電晶體,該第三電 晶體具有一第一端、一第二端及一決定該第一端及該第二端是否導通的控制端,該第三 電晶體的控制端接收該電源信號,該第三電晶體的第一端接收該資料電壓,該第三電晶 體的第二端電連接到該第一電晶體的控制端。

19. 依據申請專利範圍第 18 項所述之像素電路,其中,該第一電晶體、該第二電晶體及該第 三電晶體皆是 P 型薄膜電晶體。

20. 依據申請專利範圍第 18 項所述之像素電路,其中,該第一電晶體、該第二電晶體及該第 三電晶體皆是 P 型金屬氧化物半導體。

21. 一種像素電路,包含:一第一電晶體及一第二電晶體,每一電晶體具有一第一端、一第 二端及一決定該第一端及該第二端是否導通的控制端;一開關;一電容;及一有機發光 二極體;其中,該第一電晶體的控制端及該電容的一端電連接,該第一電晶體的第一端 接收一電源信號,該第一電晶體的第二端、該第二電晶體的第一端及該電容的另一端電 連接,該第二電晶體的控制端接收一參考電壓,該第二電晶體的第二端及該有機發光二 極體的陽極電連接,該有機發光二極體的陰極接收一掃描信號,該開關接收一資料電 壓,並受該電源信號控制,以決定是否輸出該資料電壓到該第一電晶體的控制端。

- 4142 -

(3)

22. 依據申請專利範圍第 21 項所述之像素電路,其中,該第一電晶體及該第二電晶體皆是 N 型薄膜電晶體。

23. 依據申請專利範圍第 21 項所述之像素電路,其中,該開關包括一第三電晶體,該第三電 晶體具有一第一端、一第二端及一決定該第一端及該第二端是否導通的控制端,該第三 電晶體的控制端接收該電源信號,該第三電晶體的第一端接收該資料電壓,該第三電晶 體的第二端電連接到該第一電晶體的控制端。

24. 依據申請專利範圍第 23 項所述之像素電路,其中,該第一電晶體及該第二電晶體皆是 N 型薄膜電晶體,而該第三電晶體是 P 型薄膜電晶體。

25. 依據申請專利範圍第 21 項所述之像素電路,其中,該第二電晶體及該開關不會同時不導 通,且在該開關不導通時,該第一電晶體才產生電流來驅動該有機發光二極體。

26. 依據申請專利範圍第 25 項所述之像素電路,其中,該第一電晶體及該第二電晶體皆是 N 型薄膜電晶體。

27. 依據申請專利範圍第 25 項所述之像素電路,其中,該開關包括一第三電晶體,該第三電 晶體具有一第一端、一第二端及一決定該第一端及該第二端是否導通的控制端,該第三 電晶體的控制端接收該電源信號,該第三電晶體的第一端接收該資料電壓,該第三電晶 體的第二端電連接到該第一電晶體的控制端。

28. 依據申請專利範圍第 27 項所述之像素電路,其中,該第一電晶體及該第二電晶體皆是 N 型薄膜電晶體,而該第三電晶體是 P 型薄膜電晶體。

29. 一種像素電路,包含:一第一電晶體及一第二電晶體,每一電晶體具有一第一端、一第 二端及一決定該第一端及該第二端是否導通的控制端;一開關;一電容;及一發光元 件,具有一陽極及一陰極;其中,該第一電晶體的控制端及該電容的一端電連接,該第 一電晶體的第一端接收一電源信號,該第一電晶體的第二端、該第二電晶體的第一端及 該電容的另一端電連接,該第二電晶體的控制端接收一參考電壓,該第二電晶體的第二 端及該發光元件的陽極電連接,該發光元件的陰極接收一掃描信號,該開關接收一資料 電壓,並受該電源信號控制,以決定是否輸出該資料電壓到該第一電晶體的控制端。

30. 依據申請專利範圍第 29 項所述之像素電路,其中,該第一電晶體及該第二電晶體皆是 N 型薄膜電晶體。

31. 依據申請專利範圍第 29 項所述之像素電路,其中,該第一電晶體及該第二電晶體皆是 N 型金屬氧化物半導體。

32. 依據申請專利範圍第 29 項所述之像素電路,其中,該開關包括一第三電晶體,該第三電 晶體具有一第一端、一第二端及一決定該第一端及該第二端是否導通的控制端,該第三 電晶體的控制端接收該電源信號,該第三電晶體的第一端接收該資料電壓,該第三電晶 體的第二端電連接到該第一電晶體的控制端。

33. 依據申請專利範圍第 32 項所述之像素電路,其中,該第一電晶體及該第二電晶體皆是 N 型薄膜電晶體,而該第三電晶體是 P 型薄膜電晶體。

34. 依據申請專利範圍第 32 項所述之像素電路,其中,該第一電晶體及該第二電晶體皆是 N 型金屬氧化物半導體,而該第三電晶體是 P 型金屬氧化物半導體。

35. 依據申請專利範圍第 29 項所述之像素電路,其中,該第二電晶體及該開關不會同時不導 通,且在該開關不導通時,該第一電晶體才產生電流來驅動該發光元件。

36. 依據申請專利範圍第 35 項所述之像素電路,其中,該第一電晶體及該第二電晶體皆是 N 型薄膜電晶體。

37. 依據申請專利範圍第 35 項所述之像素電路,其中,該第一電晶體及該第二電晶體皆是 N 型金屬氧化物半導體。

(4)

38. 依據申請專利範圍第 35 項所述之像素電路,其中,該開關包括一第三電晶體,該第三電 晶體具有一第一端、一第二端及一決定該第一端及該第二端是否導通的控制端,該第三 電晶體的控制端接收該電源信號,該第三電晶體的第一端接收該資料電壓,該第三電晶 體的第二端電連接到該第一電晶體的控制端。

39. 依據申請專利範圍第 38 項所述之像素電路,其中,該第一電晶體及該第二電晶體皆是 N 型薄膜電晶體,而該第三電晶體是 P 型薄膜電晶體。

40. 依據申請專利範圍第 38 項所述之像素電路,其中,該第一電晶體及該第二電晶體皆是 N 型金屬氧化物半導體,而該第三電晶體是 P 型金屬氧化物半導體。

圖式簡單說明

圖 1 是一種習知的像素電路之電路圖;圖 2 是圖 1 的像素電路之時序圖;圖 3 是另一種 習知的像素電路之電路圖;圖 4 是圖 3 的像素電路之時序圖;圖 5 是又一種習知的像素電路 之電路圖;圖 6 是圖 5 的像素電路之時序圖;圖 7 是本發明像素電路的第一較佳實施例之電 路圖;圖 8 是該第一較佳實施例之時序圖;圖 9 是該第一較佳實施例之模擬圖;圖 10 是本發 明的第二較佳實施例之電路圖;及圖 11 是該第二較佳實施例之時序圖。

- 4144 -

(5)
(6)

- 4146 -

(7)
(8)

- 4148 -

(9)
(10)

- 4150 -

(11)
(12)

- 4152 -
