1 通过 VPN 连接云下数据中心与云上 VPC...1
2 通过 VPN 和云连接构建跨境网络连接... 3
3 VPN 与云连接配合使用实现云下数据中心与云上多 VPC 互通...10
4 VPN 与 VPC peering 配合使用实现云下数据中心与云上同区域 VPC 互通...18
5 基于 VPN 和云连接使用 VPN hub 功能实现云下多个数据中心互通...26
虚拟专用网络
最佳实践 目 录
1 通过 VPN 连接云下数据中心与云上 VPC
操作场景
默认情况下，在Virtual Private Cloud (VPC) 中的弹性云服务器无法与您自己的数据中 心或私有网络进行通信。如果您需要将VPC中的弹性云服务器和您的数据中心或私有 网络连通，可以启用VPN功能。申请VPN后，用户需要配置安全组并检查子网的连通 性，以确保VPN功能可用。主要场景分为两类：
● 点对点VPN：本端为处于云服务平台上的一个VPC，对端为一个数据中心，通过 VPN建立用户数据中心与VPC之间的通信隧道。
● 点对多点VPN：本端为处于云服务平台上的一个VPC，对端为多个数据中心，通 过VPN建立不同用户数据中心与VPC之间的通信隧道。
配置VPN时需要注意以下几点：
● 本端子网与对端子网不能重复。
● 本端和对端的IKE策略、IPsec策略、PSK相同。
● 本端和对端子网，网关等参数对称。
● VPC内弹性云服务器安全组允许访问对端和被对端访问。
● VPN对接成功后两端的服务器或者虚拟机之间需要进行通信，VPN的状态才会刷 新为正常。
前提条件
已创建VPN所需的虚拟私有云和子网。
操作步骤
1. 在管理控制台上，选择合适的IKE策略和IPsec策略申请VPN。
2. 检查本端和对端子网的IP地址池。
如图1-1所示，假设您在云中已经申请了VPC，并申请了2个子网
（192.168.1.0/24，192.168.2.0/24），您在自己的数据中心Router下也有2个子 网（192.168.3.0/24，192.168.4.0/24）。您可以通过VPN使VPC内的子网与数据 中心的子网互相通信。
虚拟专用网络
最佳实践 1 通过 VPN 连接云下数据中心与云上 VPC
图1-1 IPsec VPN
本端和对端子网IP池不能重合。例如，本端VPC有两个子网，分别为：
192.168.1.0/24和192.168.2.0/24，那么对端子网的IP地址池不能包含本端VPC的 这两个子网。
3. 为弹性云服务器配置安全组规则，允许通过VPN进出本地数据中心的报文。
4. 检查VPC安全组。
从本地数据中心ping云服务器，验证安全组是否允许通过VPN进出本地数据中心 的报文。
5. 检查远端LAN配置（即对端数据中心网络配置）。
在远程LAN（对端数据中心网络）配置中有可以将VPN流量转发到LAN中网络设 备的路由。如果VPN流量无法正常通信，请检查远程LAN是否存在拒绝策略。
虚拟专用网络
最佳实践 1 通过 VPN 连接云下数据中心与云上 VPC
2 通过 VPN 和云连接构建跨境网络连接
操作场景
当用户的业务涉及跨境部署时，由于涉及跨境，可能会存在VPN连接不稳定的问题。
例如用户侧数据中心在泰国，云上业务在华为云华南区域，泰国数据中心与华南区域 需要进行通信。如果直接将泰国的本地数据中心（10.0.1.0/24）通过VPN连接到华南 区域的VPC（10.0.3.0/24），则由于涉及跨境问题，会出现不稳定的问题，如图2-1所 示。
图2-1 使用 VPN 连接跨国区域场景
针对这种情况，用户可以开通云连接服务，通过云连接和虚拟专用网络的配合，构建 稳定跨境网络连通。首先将用户的本地数据中心就近连接到华为云区域，例如泰国区 域的用户可以使用VPN，将本地数据中心连接到香港区域（10.0.2.0/24）。再通过云 连接连通各个区域，例如将香港区域与华南区域的VPC连接起来。如图2-2所示。
图2-2 VPN 和云连接配合使用场景图
操作步骤
1. 在华为云香港区域购买VPN，配置云上VPN服务。
虚拟专用网络
最佳实践 2 通过 VPN 和云连接构建跨境网络连接
a. 在管理控制台左上角单击 图标，选择“中国-香港”区域。
b. 在系统首页，单击“网络 > 虚拟专用网络”。
c. 在左侧导航栏，选择“虚拟专用网络 ＞ VPN网关”。
d. 在VPN网关页面，单击“创建VPN网关”
e. 根据界面提示，如表2-1所示填写对应参数后，单击“立即购买”。
表2-1 VPN 网关参数说明
参数 说明 取值样例
计费模式 当前区域的VPN网关支持按需计 费。
按需计费
区域 不同区域的资源之间内网不互通。
请选择靠近您客户的区域，可以降 低网络时延、提高访问速度。
本案例中请选择“中国-香港”。
中国-香港
名称 VPN网关的名称。 vpcgw-001
虚拟私有 云
VPN接入的VPC名称。
选择香港区域对应的VPC。
vpc-001
类型 VPN类型。默认为选择“IPsec”。 IPsec 计费方式 按需计费支持两种计费方式：按带
宽计费/按流量计费。
● 按带宽计费：指定带宽上限，按 使用时间计费，与使用的流量无 关。
● 按流量计费：指定带宽上限，按 实际使用的上行流量计费，与使 用时间无关。
按流量计费
带宽大小 本地VPN网关的带宽大小（单位 Mbit/s），为所有基于该网关创建 的VPN连接共享的带宽，VPN连接 带宽总和不超过VPN网关的带宽。
在VPN使用过程中，当网络流量超 过VPN带宽时有可能造成网络拥塞 导致VPN连接中断，请用户提前做 好带宽规划。
可以在云监控服务中配置告警规则 对带宽进行监控。
100 虚拟专用网络
最佳实践 2 通过 VPN 和云连接构建跨境网络连接

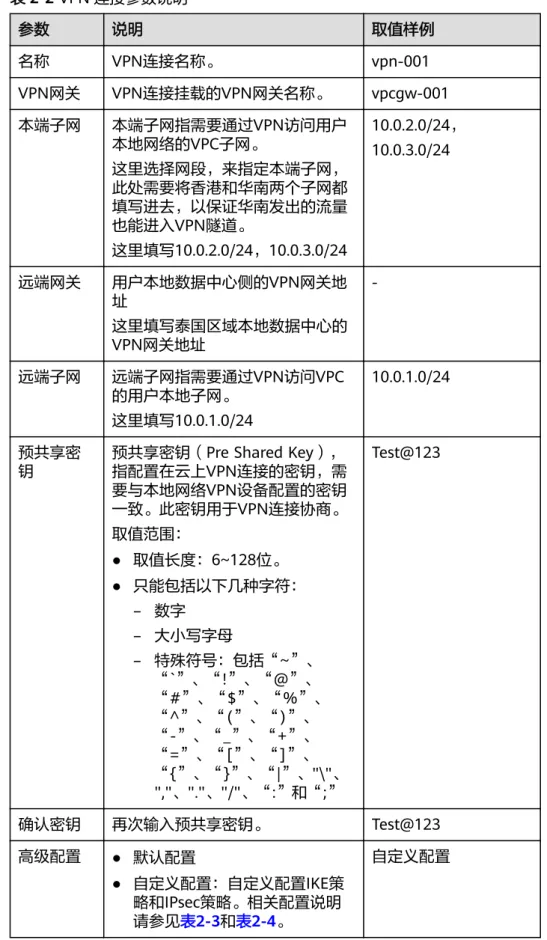

表2-2 VPN 连接参数说明
参数 说明 取值样例
名称 VPN连接名称。 vpn-001
VPN网关 VPN连接挂载的VPN网关名称。 vpcgw-001 本端子网 本端子网指需要通过VPN访问用户
本地网络的VPC子网。
这里选择网段，来指定本端子网，
此处需要将香港和华南两个子网都 填写进去，以保证华南发出的流量 也能进入VPN隧道。
这里填写10.0.2.0/24，10.0.3.0/24
10.0.2.0/24，
10.0.3.0/24
远端网关 用户本地数据中心侧的VPN网关地 址
这里填写泰国区域本地数据中心的 VPN网关地址
-
远端子网 远端子网指需要通过VPN访问VPC 的用户本地子网。
这里填写10.0.1.0/24
10.0.1.0/24
预共享密
钥 预共享密钥（Pre Shared Key），
指配置在云上VPN连接的密钥，需 要与本地网络VPN设备配置的密钥 一致。此密钥用于VPN连接协商。
取值范围：
● 取值长度：6~128位。
● 只能包括以下几种字符：
– 数字 – 大小写字母
– 特殊符号：包括“~”、
“`”、“!”、“@”、
“#”、“$”、“%”、
“^”、“(”、“)”、
“-”、“_”、“+”、
“=”、“[”、“]”、
“{”、“}”、“|”、"\"、
","、"."、"/"、“:”和“;”
Test@123
确认密钥 再次输入预共享密钥。 Test@123 高级配置 ● 默认配置
● 自定义配置：自定义配置IKE策 略和IPsec策略。相关配置说明 请参见表2-3和表2-4。
自定义配置 虚拟专用网络
最佳实践 2 通过 VPN 和云连接构建跨境网络连接

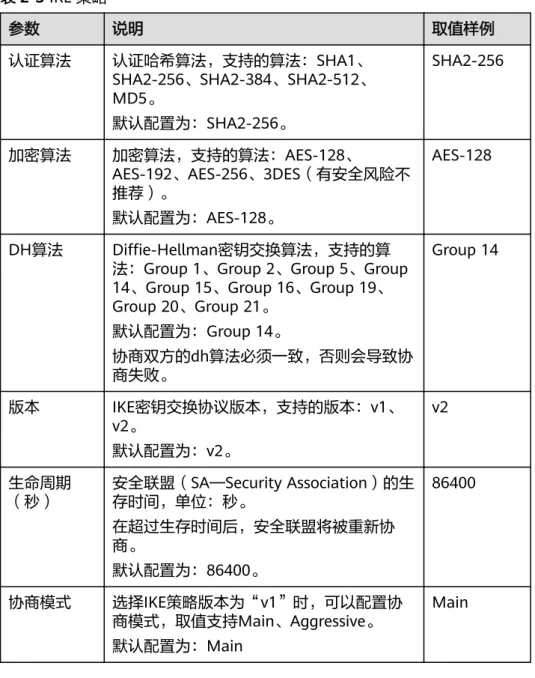

表2-3 IKE 策略
参数 说明 取值样例
认证算法 认证哈希算法，支持的算法：SHA1、
SHA2-256、SHA2-384、SHA2-512、
MD5。
默认配置为：SHA2-256。
SHA2-256
加密算法 加密算法，支持的算法：AES-128、
AES-192、AES-256、3DES（有安全风险不 推荐）。
默认配置为：AES-128。
AES-128
DH算法 Diffie-Hellman密钥交换算法，支持的算 法：Group 1、Group 2、Group 5、Group 14、Group 15、Group 16、Group 19、
Group 20、Group 21。
默认配置为：Group 14。
协商双方的dh算法必须一致，否则会导致协 商失败。
Group 14
版本 IKE密钥交换协议版本，支持的版本：v1、
v2。
默认配置为：v2。
v2
生命周期
（秒） 安全联盟（SA—Security Association）的生 存时间，单位：秒。
在超过生存时间后，安全联盟将被重新协 商。
默认配置为：86400。
86400
协商模式 选择IKE策略版本为“v1”时，可以配置协 商模式，取值支持Main、Aggressive。
默认配置为：Main
Main
表2-4 IPsec 策略
参数 说明 取值样例
认证算法 认证哈希算法，支持的算法：SHA1、
SHA2-256、SHA2-384、SHA2-512、
MD5。
默认配置为：SHA2-256。
SHA2-256
加密算法 加密算法，支持的算法：AES-128、
AES-192、AES-256、3DES（有安全风险不 推荐）。
默认配置为：AES-128。
AES-128 虚拟专用网络
最佳实践 2 通过 VPN 和云连接构建跨境网络连接
参数 说明 取值样例 PFS PFS（Perfect Forward Secrecy）即完美前
向安全功能，用来配置IPsec隧道协商时使 用。
PFS组支持的算法：DH group 1、DH group 2、DH group 5、DH group 14、
DH group 15、DH group 16、DH group 19、DH group 20、DH group 21。
默认配置为：DH group 14。
DH group 14
传输协议 IPsec传输和封装用户数据时使用的安全协 议，目前支持的协议：AH、ESP、AH- ESP。
默认配置为：ESP。
ESP
生命周期
（秒） 安全联盟（SA—Security Association）的 生存时间，单位：秒。
在超过生存时间后，安全联盟将被重新协 商。
默认配置为：3600。
3600
注意
以下算法安全性较低，请慎用：
认证算法：SHA1、MD5。
加密算法：3DES。
DH算法：Group 1、Group 2、Group 5。
2. 配置用户侧数据中心的VPN网关（即泰国的用户VPN网关）
根据用户使用的VPN网关设备型号，进行相应的配置。
说明
在IPsec策略中引用的ACL，应配置如下：
● 源网段 : 10.0.1.0/24
● 目的网段 : 10.0.2.0/24，10.0.3.0/24
3. 在云连接服务中购买云连接实例。具体步骤请参见创建云连接实例。
4. 加载网络实例。
将香港区域的VPC和华南区域的VPC加入到云连接中。
说明
● 加载香港VPC时，配置的参数请参见表2-5。
● 加入华南VPC时，只需要指定VPC子网10.0.3.0/24即可，不需要重复指定泰国的网段 10.0.1.0/24 。
虚拟专用网络
最佳实践 2 通过 VPN 和云连接构建跨境网络连接
表2-5 加载同帐号网络实例参数
参数 说明 取值样例
帐号 加载的网络实例的帐号
类型。
同帐号加载
区域 需要连接的VPC所在区
域。 中国-香港
实例类型 需要加载到云连接实例
中实现网络互通的实例 类型。
虚拟私有云（VPC）
VPC 需要加载到云连接实例
中实现网络互通的VPC名 称。
这里选择在步骤1.e时选 择的VPC。
vpc-001
VPC CIDRs 需要加载到云连接实例 中实现网络互通的网段 路由。
当类型参数选择虚拟私 有云时，需配置以下两 个参数：
● 子网：选择VPC管理 的子网，这里选 10.0.2.0/24
● 自定义网段：为了使 云连接能够转发到达 泰国本地数据中心的 流量，此处需要增加 自定义网段
10.0.1.0/24
子网：10.0.2.0/24 自定义网段：
10.0.1.0/24
VGW 需要加载到云连接实例
中实现网络互通的VGW 名称。当类型选择虚拟 网关时，需要配置此参 数。
vgw-w2
VGW CIDRs 需要加载到云连接实例 中，实现网络互通的 VGW内的VPC和远端用 户站点的网段路由。当 类型参数选择虚拟网关 时，需配置以下两个参 数：
● VPC CIDRs
● 远端子网
VPC CIDRs：
192.168.0.3/24 虚拟专用网络
最佳实践 2 通过 VPN 和云连接构建跨境网络连接
5. 配置域间带宽。
具体步骤请参见配置域间带宽。
6. 检查路由信息。
在香港VPC实例中，应该包括目的网段为10.0.1.0/24和10.0.2.0/24两条路由信 息。
在华南VPC实例中，应该包括10.0.3.0/24一条路由信息。
具体步骤请参见查看路由信息。
7. 测试业务的连通性。
在华南区域创建虚机部署用户业务，例如虚机的IP地址为10.0.3.17 假设泰国本地数据中心网络的机器IP地址为10.0.1.17 。
从用户侧数据中心机器10.0.1.17 ping包到 10.0.3.17，此时会触发隧道协商。
正常情况下，ping包会通，同时在用户侧数据中心VPN网关上可以查看到IPsec VPN隧道信息（不同型号的网关查看方式略有不同）。
虚拟专用网络
最佳实践 2 通过 VPN 和云连接构建跨境网络连接
3 VPN 与云连接配合使用实现云下数据中心与 云上多 VPC 互通
操作场景
本任务中用户通过VPN接入华为云，在华为云端有多个区域，每个区域中都创建了 VPC。通过配置云连接实现用户数据中心网络和云端多个区域的VPC子网互联互通。
说明
相同区域的多个VPC也可通过云连接互联。
前提条件
1. 前置资源
– 用户已购买了VPN连接，完成了用户端数据中心网络和云端VPC的VPN连接。
– 用户购买了多个Region的VPC，且每个VPC下的子网不冲突，云端多个VPC下 的ECS服务正常。
2. 连接拓扑
图3-1 VPN 与云连接配合使用 虚拟专用网络
最佳实践
3 VPN 与云连接配合使用实现云下数据中心与云上多 VPC 互通
说明
● 用户数据中心本地子网：192.168.11.0/24，VPN网关IP：49.4.113.226
● VPC1子网：192.168.22.0/24，VPN网关122.112.222.135
● VPC2子网：192.168.33.0/24 3. 配置概述
表3-1 配置说明
用户数据中心 VPC1（华东节点） VPC2（华南节
点）
VPN连接子网配置 本端网关：49.4.113.226 本地子网：192.168.11.0/24 远端子网：192.168.22.0/24 192.168.33.0/24
远端网关：122.112.222.135 网关IP与VPC1互为镜像 VPN资源与VPC1相同
VPN连接子网配置 本端网关：
122.112.222.135 本端子网：
192.168.22.0/24 192.168.33.0/24
远端网关：49.4.113.226 远端子网：
192.168.11.0/24 云连接网络实例配置 网络实例：
192.168.22.0/24 192.168.11.0/24
云连接网络实例配 置
网络实例：
192.168.33.0/24
说明
云连接网络实例可在任一Region配置，通过查看路由信息验证网络实例配置。
4. 配置思路：
– 通过CC将华东VPC1和华南VPC2进行连接。
– 用户数据中心VPN连接的本地子网不变，远端子网变为192.168.22.0/24和 192.168.33.0/24。
– VPC1的VPN连接的本地子网变更为192.168.22.0/24和192.168.33.0/24，远 端子网不变。
– VPC1的CC更新VPC CIDRs的网段信息，将192.168.11.0/24添加至VPC子网 中。
– VPC2的网络信息无变化。
– 配置域间带宽。
– 验证云连接路由信息。
配置步骤
步骤1 创建云连接
1. 登录控制台，在服务列表中选择“云连接”，在页面左侧页签中选择“云连 接”，单击页面右上方“创建云连接”。
虚拟专用网络 最佳实践
3 VPN 与云连接配合使用实现云下数据中心与云上多 VPC 互通
2. 根据界面提示配置相关参数，单击“确定”。
图3-2 创建云连接
云连接的创建可在VPC的所在的任意一个区域发起，创建阶段填写云连接的名 称、企业项目和描述等信息。如果客户在同一个Region中有两个VPC，可选择对 等连接（时延相对小）或云连接互联VPC，如果VPC数量多于两个，请选择云连接 进行互联。
3. 云连接创建完成后，单击云连接名称。
4. 选择“网络实例”页签，单击“加载网络实例”。
根据界面提示配置相关参数，单击“确定”。
图3-3 加载网络实例 1 虚拟专用网络
最佳实践
3 VPN 与云连接配合使用实现云下数据中心与云上多 VPC 互通
5. 添加华南区域的VPC2，选择VPC名称和VPC CIDRs，VPC CIDRs可选择全部子网或 部分子网，也可通过自定义网段进行添加VPC的子网。
同理，添加华东区域的VPC1及网络配置，添加完成信息配置如图3-4所示。
图3-4 加载网络实例 2
说明
– 云连接提供同帐号或跨帐号的连接，跨帐号连接需要先获取授权。
– 自定义添加的子网系统不会做校验。
6. 选择“域间带宽”页签，单击“配置域间带宽”，如果存在多个Region，需要按 照链路使用情况将云连接建立时的总带宽进行划分，本实例将所有带宽用于两个 Region互联，配置信息如图。
图3-5 配置域间带宽
7. 验证路由信息，选择“路由信息”。
系统可展示区域互联的路由信息，路由中存在的子网即为通过云连接互通的子 网，此时VPC1和VPC2的子网可以互相访问。
图3-6 验证路由信息 虚拟专用网络
最佳实践
3 VPN 与云连接配合使用实现云下数据中心与云上多 VPC 互通
步骤2 更新VPC CIDRs
VPC1与VPC2之间建立的云连接，在配置网络实例时，VPC1除自身的子网外，连接 VPN的子网也被视同为连接在VPC1下，VPC2的子网只包含自身子网。因此，需要对 VPC1的网络实例进行修改。
1. 单击云连接名称进入云连接实例。
2. 在“网络实例”页签中，选择华东-上海二的实例。
3. 单击页面右侧“修改VPC CIDRs”。
图3-7 修改 VPC CIDRs
4. 根据界面提示，在“高级配置”的“其他网段”中输入VPC1通过VPN连接的客户 侧子网，单击“添加”。
图3-8 修改 VPC CIDRs
5. 验证配置更新信息，请单击页面“路由信息”进行查验。
图3-9 验证信息 虚拟专用网络
最佳实践
3 VPN 与云连接配合使用实现云下数据中心与云上多 VPC 互通
步骤3 更新VPN配置
VPC1和VPC2通过CC连接后，用户数据中心网络和VPC1之间的VPN子网也随即发生了 变化，从VPN连接的角度看，VPC1的本地子网应该包含自身的子网和通过CC连接的 VPC2的子网，同理，客户端VPN的远端子网也需要做相应的调整。
● 客户侧：本端子网不变，远端子网添加VPC2的子网，本实例为192.168.33.0/24。
● VPC1侧：本端子网添加VPC2的子网，本实例为192.168.33.0/24，远端子网不 变。
1. 选择“虚拟专用网络 ＞ VPN连接”，找到VPC1创建的VPN连接，在“更多”列 单击“修改”。
图3-10 修改 VPN 连接
2. 在修改VPN连接页面将本端子网变更为“网段”，并输入VPC1的子网和VPC2的子 网，两个网段之间使用英文逗号隔开，远端子网和其它信息保持不变。
图3-11 修改 VPN 连接
3. 用户侧的VPN配置需要修改远端子网。
请将华为云端的VPC1子网、VPC2子网添加至VPN连接的远端子网配置中，其它配 置保持不变。
----结束
配置验证
本环境中在用户数据中心、VPC1、VPC2中分别存三台ECS，IP地址分别为 192.168.11.11、192.168.22.170和192.168.33.33的三台主机，初始情况下ECS1
（192.168.11.11）可以和ECS2（192.168.22.170）互联互通（通过VPN访问），ECS3 虚拟专用网络
最佳实践
3 VPN 与云连接配合使用实现云下数据中心与云上多 VPC 互通
（192.168.33.33）无法和其它主机互通，在建立云连接CC后，ECS3可以和ECS2互 通，但无法和ECS1互通。
经过更新VPC CIDRs和更新VPN配置的配置调整后，已实现ECS1、ECS2和ECS3之间互 联互通，结果验证如下。
● 用户数据中心
ECS1访问VPN连接VPC1子网下的ECS2：结果OK。
ECS1访问VPC2子网下的ECS3：结果OK。
● 华为云云端VPC1
VPC1子网下的ECS2访问用户数据中心子网下的ECS1：结果OK。
VPC1子网下的ECS2访问VPC2子网下的ECS3：结果OK。
● 华为云云端VPC2
VPC2子网下的ECS3访问VPC1子网下的ECS2：结果OK。
虚拟专用网络 最佳实践
3 VPN 与云连接配合使用实现云下数据中心与云上多 VPC 互通
VPC2子网下的ECS3访问用户数据中心子网下的ECS1：结果OK。
虚拟专用网络 最佳实践
3 VPN 与云连接配合使用实现云下数据中心与云上多 VPC 互通
4 VPN 与 VPC peering 配合使用实现云下数 据中心与云上同区域 VPC 互通
操作场景
用户在华为云的同区域中创建了两个VPC，本地数据中心通过VPN连接至其中一个 VPC。本任务指导书通过在两个VPC之间建立VPC-peering使得用户本地数据中心的网 络和华为云端两个VPC之间的网络数据互联互通。
前提条件
1. 前置资源
– 用户已购买了VPN连接，完成了用户端数据中心网络和云端VPC的VPN连接；
– 用户购买了多个VPC，且每个VPC下的子网不冲突，云端多个VPC下的ECS服 务正常；
2. 连接拓扑
图4-1 VPN 与 VPC peering 配合使用
说明
● 用户数据中心本地子网：192.168.1.0/24，VPN网关IP：117.78.30.194
● VPC1子网：192.168.11.0/24，VPN网关IP：122.112.222.232
● VPC2子网：192.168.22.0/24 3. 配置概述
虚拟专用网络 最佳实践
4 VPN 与 VPC peering 配合使用实现云下数据中心与 云上同区域VPC 互通
表4-1 局点配置说明
配置说明 用户数据中心 VPC1 VPC2
VPN连接 子网配置
本端网关：
117.78.30.194 本地子网：
192.168.1.0/24 远端子网：
192.168.11.0/24 192.168.22.0/24 远端网关：
122.112.222.232 说明
● 网关IP与VPC1互为 镜像。
● VPN资源与VPC1相 同。
本端网关：
122.112.222.232 本端子网：
192.168.11.0/24；
192.168.22.0/24 远端网关：
117.78.30.194 远端子网：
192.168.1.0/24
-
VPC对等 连接路由 配置
- VPC1目的地址：
192.168.22.0/24 VPC2目的地址：
192.168.1.0/24；
192.168.11.0/24 备注 ● 本实例在创建VPC-peering时指定VPC1为本端，VPC2为远端。
● 云连接网络实例可在任一局点配置，通过查看路由信息验证网 络实例配置。
4. 配置思路
– 通过VPC-peering将VPC1和VPC2进行连接。
– 用户数据中心VPN连接的本地子网不变，远端子网变为192.168.11.0/24和 192.168.22.0/24。
– VPC1的VPN连接的本地子网变更为192.168.11.0/24和192.168.22.0/24，远 端子网不变。
– VPC1的VPC-peering本端路由仅包含目标网段为VPC2子网192.168.22.0/24的 路由。
– VPC1的VPC-peering远端路由包含目标网段为VPC1子网192.168.11.0/24和客 户子网192.168.1.0/24。
配置步骤
步骤1 创建VPC-peering
1. 登录控制台，选择VPC所在的区域，然后在服务列表中选择“虚拟私有云VPC”，
在页面左侧页签中选择“对等连接”，单击页面右上方“创建对等连接”，在弹 出页面中选择本端的VPC和对端VPC信息，单击“确定”进行创建。
虚拟专用网络 最佳实践
4 VPN 与 VPC peering 配合使用实现云下数据中心与 云上同区域VPC 互通
图4-2 创建对等连接
本端VPC和对端VPC是在创建VPC对等连接时选择的，请按照VPC子网网段确认是 否匹配，VPC-peering创建后无法变更VPC信息，只能修改VPC-peering的名称和 VPC对端连接本端路由和远端路由。
图4-3 修改 VPC 信息
2. VPC-peering创建完成后可查询对等连接的相关信息，同时VPC的对等连接会提示 本端连接的VPC网络和对端连接的VPC网络，两端网络互通需要添加路由信息。
虚拟专用网络 最佳实践
4 VPN 与 VPC peering 配合使用实现云下数据中心与 云上同区域VPC 互通
图4-4 VPC 信息
本实例中选择VPN连接侧的VPC1为本端，VPC2为远端。
步骤2 添加VPC-peering路由
1. 普通的VPC-peering连接只需要添加两侧VPC的子网网络路由，本实例中本端VPC 分别通过VPN连接了用户数据中心网络，因此再添加网络路由时需要将客户的网 络也进行添加。在对等连接页面单击要编辑的VPC对等连接的名称，进入如下图 添加路由页面。
图4-5 创建对等连接
2. 添加本端路由：选择关联路由图示左侧“+”或单击下侧“本端路由”，然后单击
“添加本端路由”。
在弹出页面填写目的地址网络信息，多条路由可逐条添加；对端路由添加方式与 添加本端路由相同。
本端路由：即从本端出发，目标地址为VPC2侧子网的路由，即192.168.22.0/24 对端路由：即从对端出发，目标地址为VPC1侧子网的路由，即192.168.11.0/24和 192.168.1.0/24
图4-6 添加本端路由 虚拟专用网络
最佳实践
4 VPN 与 VPC peering 配合使用实现云下数据中心与 云上同区域VPC 互通
说明
VPC1通过VPN连接的用户数据中心网络，对于VPC2来讲，是通过VPC-peering连接的，所 以对端路由除去往本端子网的路由外，还需要包含去往用户数据中心子网的路由。
3. 添加路由的下一跳地址由VPN对端连接自动生成，配置页面无需修改，添加多条 路由选择“增加一条路由”进行逐条添加，页面中可以显示对端VPC的子网信 息，但不包含对端VPC连接的网络，如添加对端路由时查看本端VPC子网不显示通 过VPN连接的用户数据中心网络。
图4-7 添加本端路由
步骤3 修改VPN配置
1. VPC1和VPC2通过VPC-peering连接后，用户数据中心网络和VPC1之间的VPN子网 也随即发生了变化，从VPN连接的角度看，VPC1的本地子网应该包含自身的子网 和通过VPC-peering连接的VPC2的子网，同理，客户端VPN的远端子网也需要做 相应的调整。
说明
客户侧：本端子网不变，远端子网添加VPC2的子网，本实例为192.168.22.0/24。
VPC1侧：本端子网添加VPC2的子网，本实例为192.168.22.0/24，远端子网不变。
2. 选择左侧页签中虚拟专用网络下的“VPN连接”，找到VPC1创建的VPN连接，选 择“修改”。
虚拟专用网络 最佳实践
4 VPN 与 VPC peering 配合使用实现云下数据中心与 云上同区域VPC 互通
图4-8 修改 VPN 连接
3. 在修改VPN连接页面将本端子网变更为“网段”，并输入VPC1的子网和VPC2的子 网，两个网段之间使用英文逗号隔开，远端子网和其它信息保持不变。
用户侧的VPN配置需要修改远端子网，请将华为云端的VPC1子网、VPC2子网添加 至VPN连接的远端子网配置中。
图4-9 修改 VPN 连接
----结束
配置验证
本环境中在用户数据中心、VPC1、VPC2中分别存三台ECS，IP地址分别为 192.168.1.151、192.168.11.84和192.168.22.170的三台主机，初始情况下ECS1
（192.168.1.151）可以和ECS2（192.168.11.84）互联互通（通过VPN访问），ECS3
（192.168.22.170）无法和其它主机互通，在建立VPC-peering后，ECS3可以和ECS2 互通，但无法和ECS1互通。
经过步骤3的配置调整后，可以实现ECS1、ECS2和ECS3之间互联互通，结果验证如 下。
● 用户数据中心
ECS1访问VPN连接VPC1子网下的ECS2：结果OK。
虚拟专用网络 最佳实践
4 VPN 与 VPC peering 配合使用实现云下数据中心与 云上同区域VPC 互通
ECS1访问VPC2子网下的ECS3：结果OK
● 华为云端VPC1
VPC1子网下的ECS2访问用户数据中心子网下的ECS1：结果OK。
VPC1子网下的ECS2访问VPC2子网下的ECS3：结果OK。
● 华为云端VPC2
VPC2子网下的ECS3访问VPC1子网下的ECS2：结果OK。
VPC2子网下的ECS3访问用户数据中心子网下的ECS1：结果OK。
虚拟专用网络 最佳实践
4 VPN 与 VPC peering 配合使用实现云下数据中心与 云上同区域VPC 互通
虚拟专用网络 最佳实践
4 VPN 与 VPC peering 配合使用实现云下数据中心与 云上同区域VPC 互通
5 基于 VPN 和云连接使用 VPN hub 功能实现 云下多个数据中心互通
操作场景
用户在华为云的多个区域购买了VPC，同时用户存在多地数据中心，每个数据中心都 通过VPN连接了云上的VPC网络。本任务指导用户通过同区域和跨区域的云连接，将多 个数据中心网络连接起来，打通用户本地数据中心网络，使得云上云下各个数据中心 的网络可以相互访问。
前提条件
1. 前置资源
– 用户在华为云上多个区域内购买了VPC，且某个区域中存在多个VPC。
– 每个区域都通过VPN和不同的用户数据中心连接。
– 云上VPC和用户的数据中心的子网不冲突，ECS服务正常。
2. 连接拓扑
图5-1 VPN hub 连接拓扑 虚拟专用网络
最佳实践
5 基于 VPN 和云连接使用 VPN hub 功能实现云下多个 数据中心互通
3. 配置思路：
a. 通过云连接将VPC1、VPC2和VPC3进行连接，并配置云连接路由，实际网络 配置需要购买带宽包。
b. 分别创建IDC1-VPC1、IDC2-VPC2、IDC3-VPC3的VPN网络。
c. 更新每一段VPN的本地资源和远端子网。
4. 局点配置说明
表5-1 配置说明 节
点 标 识
VPN本端网 关
VPN本地 子网
VPN远端 网关
VPN远端 子网
CC网络实 例
IDC1 VP
N A 49.4.113.2
26 192.168.1
1.0/24 122.112.22
2.135 192.168.22 .0/24 192.168.33 .0/24 192.168.44 .0/24 192.168.55 .0/24 192.168.66 .0/24
-
VPC1 122.112.22
2.135 192.168.2 2.0/24 192.168.3 3.0/24 192.168.4 4.0/24 192.168.5 5.0/24 192.168.6 6.0/24
49.4.113.2
26 192.168.11
.0/24 192.168.2 2.0/24 192.168.1 1.0/24
IDC2 VP
N B 139.159.22
2.28 192.168.4
4.0/24 122.112.22
2.112 192.168.11 .0/24 192.168.22 .0/24 192.168.33 .0/24 192.168.55 .0/24 192.168.66 .0/24
- 虚拟专用网络
最佳实践
5 基于 VPN 和云连接使用 VPN hub 功能实现云下多个 数据中心互通
节 点
标
识 VPN本端网
关 VPN本地
子网 VPN远端
网关 VPN远端
子网 CC网络实
例 VPC2 122.112.22
2.112 192.168.1 1.0/24 192.168.2 2.0/24 192.168.3 3.0/24 192.168.5 5.0/24 192.168.6 6.0/24
139.159.22
2.28 192.168.44
.0/24 192.168.3 3.0/24 192.168.4 4.0/24
IDC3 VP
N C 139.9.226.
244 192.168.5
5.0/24 122.112.22
2.112 192.168.11 .0/24 192.168.22 .0/24 192.168.33 .0/24 192.168.44 .0/24 192.168.66 .0/24
-
VPC3 117.78.30.
55 192.168.1 1.0/24 192.168.2 2.0/24 192.168.3 3.0/24 192.168.4 4.0/24 192.168.6 6.0/24
139.9.226.
244 192.168.55
.0/24 192.168.5 5.0/24 192.168.6 6.0/24
说明
● 云连接网络实例可在任一局点配置，通过查看路由信息验证网络实例配置。
● 用户侧VPN网关IP与VPC互为镜像，VPN连接创建的资源信息与华为云一致。
配置步骤
步骤1 创建云连接
1. 登录控制台，选择VPC所在的区域，然后在服务列表中选择网络下的“云连 接”，根据图5-2输入相关创建信息后，单击“确定”创建云连接。
虚拟专用网络 最佳实践
5 基于 VPN 和云连接使用 VPN hub 功能实现云下多个 数据中心互通
图5-2 创建云连接
2. 选择已创建的云连接，单击名称添加网络实例。
图5-3 加载网络实例
在新页签中选择“加载网络实例”，添加云连接所连接的VPC网络，VPC子网可直 接进行选择，通过VPN连接的客户网络需要手动添加在自定义网段中，然后单击
“确定”。
图5-4 加载网络实例
另一侧VPC2配置信息和VPC1的相同，请不要忘记添加VPN连接的客户网络，如果 忘记添加可通过选择云连接中的VPC，然后单击右侧“更新VPC CIDRs”进行添 加。
虚拟专用网络 最佳实践
5 基于 VPN 和云连接使用 VPN hub 功能实现云下多个 数据中心互通
图5-5 更新 VPC CIDRs
云连接配置完成后， 网络实例连接示意图如下所示。
图5-6 更新 VPC CIDRs
通过查看路由信息验证路由配置
图5-7 验证路由配置 虚拟专用网络
最佳实践
5 基于 VPN 和云连接使用 VPN hub 功能实现云下多个 数据中心互通
步骤2 更新VPN网络配置 修改思路：
用户侧：本端子网不变，远端子网添加VPC2的子网。
VPC侧：本端子网添加VPC2的子网，远端子网不变。
1. 选择华为云端的虚拟专线网络配置，在已创建的VPN连接中修改本端子网配置。
图5-8 创建对等连接
2. 更改本端子网类型为网段，添加云连接所连接的VPC1的网络实例和本端VPC子 网，远端网络信息不变
VPC1的VPN连接信息配置如下图所示。
图5-9 修改 VPN 连接
VPC2的VPN连接信息配置如下图所示。
图5-10 修改 VPN 连接
----结束
配置验证
本环境中在用户数据中心、VPC1、VPC2中分别存在三台ECS，IP地址分别为 192.168.1.151、192.168.11.84和192.168.22.170的三台主机，初始情况下ECS1 虚拟专用网络
最佳实践
5 基于 VPN 和云连接使用 VPN hub 功能实现云下多个 数据中心互通
（192.168.1.151）可以和ECS2（192.168.11.84）互联互通（通过VPN访问），ECS3
（192.168.22.170）无法和其它主机互通，在建立VPC-peering后，ECS3可以和ECS2 互通，但无法和ECS1互通。
经过步骤步骤2的配置调整后，可以实现ECS1、ECS2和ECS3之间互联互通，结果验证 如下。
● IDC1
ECS1访问VPN连接VPC1子网下的ECS2：结果OK。
ECS1访问VPC2子网下的ECS3：结果OK。
● IDC2
ECS1访问VPN连接VPC1子网下的ECS2：结果OK。
ECS1访问VPC2子网下的ECS3：结果OK。
● 华为云端VPC1
VPC1子网下的ECS2访问用户数据中心子网下的ECS1：结果OK 虚拟专用网络
最佳实践
5 基于 VPN 和云连接使用 VPN hub 功能实现云下多个 数据中心互通
VPC1子网下的ECS2访问VPC2子网下的ECS3：结果OK
● 华为云端VPC2
VPC2子网下的ECS3访问VPC1子网下的ECS2：结果OK。
VPC2子网下的ECS3访问用户数据中心子网下的ECS1：结果OK。
虚拟专用网络 最佳实践
5 基于 VPN 和云连接使用 VPN hub 功能实现云下多个 数据中心互通
