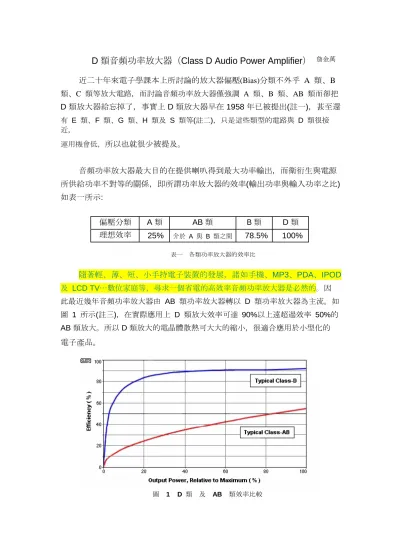

D 類音頻功率放大器( Class D Audio Power Amplifier )

詹金萬

近二十年來電子學課本上所討論的放大器偏壓(Bias)分類不外乎 A 類、B 類、C 類等放大電路,而討論音頻功率放大器僅強調 A 類、B 類、AB 類而卻把 D 類放大器給忘掉了,事實上 D 類放大器早在 1958 年已被提出(註一),甚至還

有 E 類、F 類、G 類、H 類及 S 類等(註二),只是這些類型的電路與 D 類很接 近,

運用機會低,所以也就很少被提及。

音頻功率放大器最大目的在提供喇叭得到最大功率輸出,而衛衍生與電源 所供給功率不對等的關係,即所謂功率放大器的效率(輸出功率與輸入功率之比) 如表一所示:

偏壓分類 A 類 AB 類 B 類 D 類 理想效率 25% 介於 AB 類之間 78.5% 100%

表一 各類功率放大器的效率比

隨著輕、薄、短、小手持電子裝置的發展,諸如手機、MP3、PDA、IPOD 及 LCD TV…數位家庭等,尋求一個省電的高效率音頻功率放大器是必然的。因

此最近幾年音頻功率放大器由 AB 類功率放大器轉以 D 類功率放大器為主流。如 圖 1 所示(註三),在實際應用上 D 類放大效率可達 90%以上遠超過效率 50%的 AB 類放大。所以 D 類放大的電晶體散熱可大大的縮小,很適合應用於小型化的

電子產品。

1 D 類 及 AB 類效率比較

(2)

一、

D

類放大器的架構

D 類放大器又可稱數位式功率放大,基本架構如圖 2 所示,輸入訊號經由

脈波寬度調變器(Pulse Width Modulation)將音頻信號調制成數位信號 後,由功率電晶體(Q1,Q2)放大輸出,再經由低通濾波器(Lf,Cf)取出原輸入 端的音頻訊號送至喇叭輸出。

2 D 類放大器基本架構

由於功率電晶體輸入為一數位信號,Q1,Q2 工作處於飽和與截止兩個狀 態,因此 Q1,Q2 本身所消耗功率將非常小,提高整個放大器的效率,而使散熱 裝置大幅減小進而在元件的設計上可以大大縮小其體積。如圖 3 所示 MP7720

具有 20W 輸出的 D 類放大器的尺寸為 4.8mm x 5.8mm x 0.135mm(註四)

3 MP7720 元件圖

二、

D

類放大器的功率分析

功率放大器的輸出屬開關狀態,即輸出為一方波波形,由傅利葉級數分 析 知:

Vo(t)=

4Vcc

( sint +

1

sin3t +

1

sin5t +

1

sin 7t

+…)

 3 5 7

4Vcc

高次諧波經由低通濾波器濾除後,輸出信號的最大值為 ,因此負載所

(3)

 能得到的最大功率 PLm

(4)

2 2

PLm= Vm

= 8Vcc RL2 RL

2V 8Vcc 8Vcc 2

而電路的平均電流

Iav= m

=

,則電源輸入功率 Ps=Vcc

*Iav=

 2 RL

2 RL 由 PLm 與 Ps 比值知, D 類放大效率達到 100%。

三、脈波寬度調變器(Pulse Width Modulation;PWM)

PWM 屬於數位通訊中調變模式的一種方式,也經常被應用在直流馬達

的伺服控制、交換式電源供給器(switching power supply )…等,

其間的差異在於所使用振盪器頻率的不同,基本架構如圖 4 所示,就是 利

用一三角波經由比較 器與輸入信號作比較 而產生一方波輸出,而 方波的輸出頻率與輸 入三角波頻率相同,僅 方波的工作週期隨著 輸入信號(正弦波)振

幅大小而改變如圖 5 所

示。圖 6 所示為一簡 易

圖 4 PWM 基本架構

型 PWM 產生電路(註五),由樞密特電路及積分電路所組成,振盪器頻率由 R、 C、及 R1’R2 所決定:

R2 fo=

4RCR1

(5)

5 PWM 輸出波形

(6)

D 類放大器主要提供 20~20Khz 音頻放大,因此 PWM 調制頻率必須使

用大於 10 倍以上的頻率,頻率愈高還原後的信號將愈細膩、清晰,例如 MP7720 如表二所示均使用在 600Khz 以上。

6 PWM 生器

表二 MP7720 增益、調制頻率及電容的關係表

四、MP7720 電路分析

D 類放大器的常見業者有 ADICirrus LogicMAXIMMotorolaNS Philips、Sanyo、ST、TI…等,圖 7 電路所示為 MonolithicPower 公司所生

產的 MP7720 應用電路,提供 20W 的輸出功率(Vdd=24v),放大倍數由 R4,R1

決定,Av=-

R

4

, C3 負責調制頻率的大小如表二所示,電路頻率為 720KHz,

R

1

而 R3,R2 決定放大器工作點的偏壓。

表二 MP7720 典型應用電路

(7)

五、結論

D 類放大器由於具有高效率、省電及體積小的特點,隨著掌上型、行 動式、手持式裝置的發展,其音效部分大都以 D 類放大器為主流,因此 在

電子學的教學方面應多加強調,尤其 PWM 電路觀念的介紹,對學習電子、

資訊及電機領域的同學幫助很大。

六、參考資料

註一:Class D Audio Amplifier,Analog Dialogue 40-60,June(2006),www.analog.com 註二:Solid State Radio Engineering”,Herbert L.Krauss ,1980 竹一出版社

註三: Sergio Sánchez Moreno (ColdAmp) ,June 2005, sound.westhost.com/articles/pwm.htm 註四:MP7720 20W Class D Mono Single Ended Audio Amplifier,www.MonolithicPower.com

: PWM Motor/Light Controller, www.solorb.com
