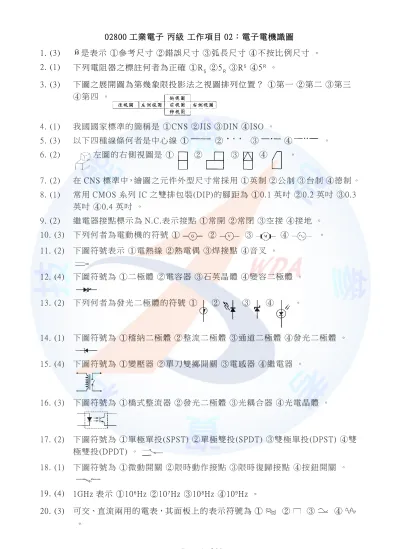

02800 工業電子 丙級 工作項目 02：電子電機識圖
1. (3) 是表示 ①參考尺寸 ②錯誤尺寸 ③弧長尺寸 ④不按比例尺寸 。 2. (1) 下列電阻器之標註何者為正確 ①R5 ②5R ③R5 ④5R 。
3. (3) 下圖之展開圖為第幾象限投影法之視圖排列位置？ ①第一 ②第二 ③第三
④第四 。
4. (1) 我國國家標準的簡稱是 ①CNS ②JIS ③DIN ④ISO 。
5. (3) 以下四種線條何者是中心線 ① ② ③ ④ 。 6. (2) 左圖的右側視圖是 ① ② ③ ④ 。
7. (2) 在 CNS 標準中，繪圖之元件外型尺寸常採用 ①英制 ②公制 ③台制 ④德制 。 8. (1) 常用 CMOS 系列 IC 之雙排包裝(DIP)的腳距為 ①0.1 英吋 ②0.2 英吋 ③0.3
英吋 ④0.4 英吋 。
9. (2) 繼電器接點標示為 N.C.表示接點 ①常開 ②常閉 ③空接 ④接地 。 10. (3) 下列何者為電動機的符號 ① ② ③ ④ 。 11. (2) 下圖符號表示 ①電熱線 ②熱電偶 ③焊接點 ④音叉 。
12. (4) 下圖符號為 ①二極體 ②電容器 ③石英晶體 ④變容二極體 。
13. (2) 下列何者為發光二極體的符號 ① ② ③ ④ 。
14. (1) 下圖符號為 ①稽納二極體 ②整流二極體 ③通道二極體 ④發光二極體 。
15. (4) 下圖符號為 ①變壓器 ②單刀雙擲開關 ③電感器 ④繼電器 。
16. (3) 下圖符號為 ①橋式整流器 ②發光二極體 ③光耦合器 ④光電晶體 。
17. (2) 下圖符號為 ①單極單投(SPST) ②單極雙投(SPDT) ③雙極單投(DPST) ④雙 極雙投(DPDT) 。
18. (1) 下圖符號為 ①微動開關 ②限時動作接點 ③限時復歸接點 ④按鈕開關 。
19. (4) 1GHz 表示 ①106Hz ②107Hz ③108Hz ④109Hz 。
20. (3) 可交、直流兩用的電表，其面板上的表示符號為 ① ② ③ ④ 。
21. (3) 下圖符號為 ①UJT ②SCR ③PUT ④GTO 。
22. (3) 下圖符號為 ①矽控整流器 ②受光二極體 ③光閘流體 ④雙向閘流體 。
23. (3) 下圖符號為 ①DIAC ②SUS ③SSS ④SBS 。
24. (1) 下列何者為“UJT”之符號？ ① ② ③ ④ 。
25. (4) 下圖所標示之“8”為 ①8 公分 ②8 英吋 ③8 倍尺寸 ④8 條資料線 。
26. (1) 下圖所示之 E 訊號為 ①低電位致能 ②反向輸出 ③浮接點 ④接地點 。
27. (4) 在數位邏輯中，反或閘的符號為 ① ② ③ ④ 。
28. (1) 下圖符號為何種邏輯？ ①OR ②AND ③NAND ④NOR 。
29. (1) 下圖符號表示何種閘？ ①集極開路輸出 ②射極開路輸出 ③集極閉路輸出
④射極閉路輸出 。
30. (2) 下圖符號為 ①A 型排阻 ②B 型排阻 ③C 型排阻 ④D 型排阻 。
31. (2) 下圖 DIP IC 頂視圖，第一支接腳位置在 ①A 腳 ②B 腳 ③C 腳 ④D 腳 。
32. (2) 下圖符號為 ①AND GATE ②NOT GATE ③OR GATE ④NAND GATE 。
33. (4) 國際標準組織簡稱為 ①ANSI ②CNS ③DIN ④ISO 。 34. (4) 電機電子工程學會簡稱為 ①FCC ②UL ③BS ④IEEE 。
35. (3) 下列何者不是應用於電子電機方面的繪圖軟體 ①ORCAD ②PCAD ③WORD ④PROTEL 。
36. (3) 所謂的「一令」紙係指全開的紙幾張 ①100 ②250 ③500 ④1000 。
37. (4) 我國國家標準 CNS 規定工業用圖紙，以下何種為公制？ ①B ②LETTER ③ LEGAL ④A4 。
38. (2) 下圖符號為 ①編碼器 IC ②解碼器 IC ③解多工器 IC ④多工器 IC 。
39. (1) 下圖符號為 ①電力配電盤 ②電力分電盤 ③電話端子盤 ④電燈分電盤 。
40. (2) 下圖符號為 ①電鈴 ②蜂鳴器 ③指示燈 ④油斷路器 。
02800 工業電子 丙級 工作項目 03：手工具及量具知識
1. (1) 將電子元件、導線與電子電路板作適當而正確的裝配，應使用 ①電烙鐵 ② 吸錫器 ③打火機 ④熱風槍 。
2. (2) 電烙鐵應放置於 ①防熱橡膠墊上 ②烙鐵架內 ③尖嘴鉗上 ④桌上即可 。 3. (3) 斜口鉗與尖嘴鉗配合使用可拿來當成 ①鎚 ②鑿子 ③剝線鉗 ④扳手使用 。 4. (4) 尖嘴鉗夾上元件接腳而後焊接之主要目的為 ①防止手燙傷 ②防止燒傷相鄰
元件 ③方便 ④防止高溫損壞元件 。
5. (1) 斜口鉗不適合剪粗導線，應改用 ①鋼絲鉗 ②尖嘴鉗 ③剪刀 ④鯉魚鉗 。 6. (3) 使用起子拆裝螺絲時起子與螺絲面要成 ①30° ②60° ③90° ④120° 。
7. (3) 螺絲起子手柄直徑大者，其轉矩 ①由力量決定 ②與直徑無關 ③大 ④小 。 8. (4) 在鋁板上需鑽孔的地方應先用 ①鐵釘 ②劃線針 ③鋼釘 ④中心沖 在鑽孔中
心打點，以方便鑽孔。
9. (1) 在金屬板上劃線，應使用 ①劃線針 ②鉛筆 ③奇異筆 ④粉筆 。
10. (2) 使用鋼鋸進行鋸切工作時 ①推時用力，拉回時亦用力 ②推時用力，拉回時 不用力 ③推時不用力，拉回時用力 ④推時不用力，拉回時亦不用力 。 11. (3) 欲使榔頭發揮較大力量，手應握持榔頭之 ①頭部 ②中央 ③末端 ④兩端 。 12. (4) 焊接電子元件（如電晶體）時，電烙鐵通常以 ①80W 以上 ②50W～70W ③
30W～50W ④20W～30W 最適當 。
13. (1) 清除銼刀齒上之銼屑，應用何種物質來清理？ ①鋼刷 ②毛刷 ③牙刷 ④水 。 14. (2) 在虎鉗上裝置鉗口罩之用意為 ①保護虎鉗 ②保護工作物 ③美觀 ④易於夾
持 。
15. (1) 多芯線使用於 PCB 板焊接時，剝線後使用前之處理下列何者為宜？ ①鍍錫
②加散熱膏 ③加焊油 ④加防鏽膏 。
16. (4) 用起子拆螺絲釘時若不易拆下應 ①用榔頭敲擊再拆 ②用斜口鉗夾持取下 ③
用電動起子 ④先加少許潤滑油稍後再拆 。
17. (1) 剝單芯導線時應使用何種工具最佳 ①剝線鉗 ②美工刀 ③牙齒 ④指甲 。 18. (2) 烙鐵架上的海棉可清除烙鐵頭上之餘錫，故海棉應加 ①酒精 ②水 ③機油
④接點復活劑 。
19. (3) 手提電鑽之夾頭扳手不用時應 ①用金屬導線夾於電源線上 ②用金屬導線夾 於電鑽頭邊 ③用非導體線夾於電源線上 ④用非導體線夾於電鑽頭邊 。 20. (4) 測量導線線徑宜用 ①鋼尺 ②卡鉗 ③皮尺 ④線規 。
21. (1) 欲測量漆包線之電阻值時應如何除去漆料比較不傷銅線？ ①用打火機燒焦 再用布拭去 ②用刀刮 ③用砂紙磨 ④用銼刀銼 。
22. (2) 剝除電工導線之 PVC 外皮時應使用 ①榔頭敲 ②士林刀 ③打火機燒 ④牙齒 剝除 。
23. (4) 電烙鐵暫時不用時應 ①隨意放置 ②放於尖嘴鉗 ③直接放於工作檯邊 ④放 於烙鐵架上 。
24. (4) 下列何者不是手工具選用原則？ ①選擇適合工作所須的標準工具 ②選用正 確的方法使用工具 ③選用保持良好狀態的工具 ④選用價格低廉為主而不須 考慮材質 。
25. (1) 為避免損傷外殼面板，鎖緊螺絲時應使用何種手工具 ①套筒扳手 ②活動扳 手 ③尖嘴鉗 ④鋼絲鉗 。
26. (4) 市電之驗電起子可用來判別 ①DC 10KV ②DC 3V ③AC 10KV ④AC 110V。
27. (3) 調整有感線圈應使用 ①一字起子 ②十字起子 ③無感起子 ④牙籤 。
28. (2) 一般吸錫機(Solder Cleaner)是由幫浦、儲槽、吸錫管、吸錫頭及加熱裝置構 成，其吸錫原理為？ ①高壓吹力 ②真空吸力 ③靜電吸力 ④虹吸管 。 29. (1) 斜口鉗配合尖嘴鉗剝線是利用 ①槓桿原理 ②拉力 ③夾持力 ④扯力剝線 。 30. (2) 手工具放置桌面上應 ①方便即可 ②排列整齊 ③隨意擺置 ④收於抽屜以防
失竊 。
31. (3) 借他人手工具時應 ①用丟的 ②用甩的 ③親手交接 ④托他人拋去 。
32. (4) 焊接電子元件後，剪除接腳應使用 ①尖嘴鉗 ②鋼絲鉗 ③剝線鉗 ④斜口鉗 。 33. (4) IC 接腳不整齊或新的 IC 要使用時，正確的整腳工具應使用 ①斜口鉗 ②尖
嘴鉗 ③鑷子 ④IC 整腳器 。
34. (3) 下列何者不是工具管理維護的要點？ ①設置工具保養記錄卡 ②定期檢查與 保養 ③尖銳刀口不需保護 ④專人維護管理 。
35. (2) 要鎖緊螺帽，應使用下列何種工具最適宜 ①鋰魚鉗 ②固定扳手 ③尖嘴鉗
④老虎鉗 。
36. (3) 鑽床在使用中需清除切屑時 ①為避免排屑割傷需戴手套 ②用手清除，方便 即可 ③立刻關機取出被鑽物，再用刷子清除 ④用刷子清除 。
37. (3) 銲錫中的助銲劑主要功能為 ①幫助溫度升高 ②降低熔點 ③去除銲接表面之 氧化物 ④加速銲點凝固 。
38. (3) PC 板銲接作業中，電烙鐵溫度，下列何者為宜 ①150℃～180℃ ②180℃～2
00℃ ③230℃～250℃ ④350℃～400℃ 。
39. (4) 為防止螺絲振動而鬆脫，下列何種方式較正確 ①用止洩帶 ②螺絲鎖緊後予 以銲死 ③加裝彈簧墊圈 ④加裝彈簧墊圈前，先套上華司再正確鎖緊 。 40. (1) 正常使用鑽床鑽 PCB 時，其檔位應使用 ①高速檔 ②低速檔 ③中速檔 ④隨
意 。
02800 工業電子 丙級 工作項目 04：零組件知識
1. (3) 電池屬於何種能量之轉換？ ①光能與電能 ②熱能與電能 ③化學能與電能
④機械能與電能 。
2. (2) 下列電阻器何者可使用於高功率 ①碳膜電阻器 ②水泥電阻器 ③碳素固態電 阻器 ④氧化金屬皮膜電阻器 。
3. (2) 紅紅黑金紅的精密電阻值為 ①22Ω±2％ ②22.0Ω±2％ ③220Ω±2％ ④220.
0Ω±2％ 。
4. (2) 五個色環的精密電阻器其誤差為± 1％，應用何種顏色表示誤差 ①黑 ②棕
③紅 ④橙 。
5. (1) 下列英文何者代表光敏電阻 ①CdS ②LED ③LCD ④diode 。
6. (1) 麥拉(Myler)電容器上標示 473K 則其電容量為 ①0.047uF ②0.47uF ③4.7uF
④47uF 。
7. (4) 電容器的電容量單位為 ①電容 ②電壓 ③電流 ④法拉 。
8. (1) 電阻器並聯使用時可 ①提高電流容量 ②提高耐電壓值 ③提高電阻值 ④減 少電流容量 。
9. (3) 下列元件何者會產生反電動勢 ①電阻器 ②電容器 ③電感器 ④二極體 。 10. (4) 購買產品其電壓為 AC100V，在國內使用時需裝置 ①抗流圈 ②調諧線圈 ③
返馳變壓器 ④自耦變壓器 。
11. (3) 檢波用二極體都使用何種材料製作 ①矽 ②砷 ③鍺 ④鎵 。
12. (4) 何者二極體具有負電阻特性 ①整流二極體 ②檢波二極體 ③發光二極體 ④ 透納二極體 。
13. (1) 音響裝置之音量控制用可變電阻器一般採用 ①A 型 ②B 型 ③C 型 ④D 型 。 14. (2) 大功率電晶體的包裝外殼大都為 ①B 腳 ②C 腳 ③D 腳 ④E 腳 。
15. (3) 場效電晶體(FET)是屬於 ①單極性電流控制 ②雙極性電流控制 ③單極性電 壓控制 ④雙極性電壓控制 元件。
16. (3) 發光二極體(LED)導通時順向電壓降約為 ①0.3V ②0.7V ③1.6V ④5V 。 17. (2) 中心抽頭式全波整流電路中，每個二極體之逆向峰值電壓 (PIV)，至少應為
峰值電壓的 ①1 ②2 ③3 ④4 倍。
18. (4) 下列元件何者具有電氣隔離作用 ①二極體 ②電晶體 ③場效電晶體 ④光耦 合器 。
19. (1) 在將電源插頭插入插座之前，應先確定 ①開關放在 OFF 位置 ②開關放在 O N 之位置 ③可不管開關位置隨意均可 ④依狀況再決定位置 。
20. (4) 電容器串聯時可提高 ①電流容量 ②電容量 ③頻率 ④耐電壓值 。
21. (1) 下列何者編號表示高頻用之 PNP 型電晶體 ①2SA684 ②2SB507 ③2SC536
④2SD303 。
22. (4) 繼電器有兩個輸出接點 N.C.與 N.O.各代表 ①常開與常開 ②常開與常閉 ③ 常閉與常閉 ④常閉與常開 接點。
23. (4) 一電阻器標示為 100Ω±5％，其電阻值最大可能為 ①95Ω ②100Ω ③100.5 Ω ④105Ω 。
24. (3) 數位電路中，常在每個 IC 的電源附近並接一個電容器作為抗濾波干擾之用，
其數值約 ①1pF ②10pF ③0.1μF ④1000μF 。
25. (3) 下圖以布林(Boolean)代數式表示為 ①F＝A‧B ②F＝A＋B ③F＝A⊕B ④F
＝A⊙B 。
26. (3) 四層印刷電路板(PCB)結構中， 和 GND 應在第幾層 ①1，2 層 ②1，4 層
③2，3 層 ④3，4 層 。
27. (2) 電阻值 10kΩ的 k 是代表 ①10 的 2 次方 ②10 的 3 次方 ③10 的 6 次方 ④10 的 9 次方 。
28. (2) 電容值 200μF 的μ是代表 ①10 的負 3 次方 ②10 的負 6 次方 ③10 的負 9 次方 ④10 的負 12 次方 。
29. (1) 電感值 10mH 的 m 是代表 ①10 的負 3 次方 ②10 的負 6 次方 ③10 的負 9 次 方 ④10 的負 12 次方 。
30. (1) 常用的(JIS)UM-4 電池 LR 系列容量為 ①750mAh ②1.5Ah ③5Ah ④10Ah 。
02800 工業電子 丙級 工作項目 05：裝配知識
1. (1) 銲錫焊接時，若助焊劑變黑或焊接表面有氧化膜產生，表示焊接時 ①溫度 過高 ②溫度太低 ③表面不潔 ④助焊劑不良 。
2. (4) 下圖為線束十字線，束線打結的間隔 L 要小於 ①5mm ②10mm ③15mm ④3 0mm 。
3. (3) PC 板上之 PVC 跳線焊好後 ①以膠帶貼牢固 ②以夾線釘釘牢 ③用高分子聚 合膠固定之 ④不必固定，焊線時穿過元件腳下固定 。
4. (4) 某電子元件若標註ＺD，為何種元件 ①整流 ②發光 ③透納 ④稽納二極體 。 5. (2) 更換保險絲時，正確方法是 ①不關閉開關，但於絕緣台上工作 ②關閉開關
來工作 ③不關閉開關來工作 ④不關閉開關，但用絕緣手套來工作 。
6. (1) 以 IC 腳焊接為例，下列各焊點何者最佳：
① ② ③ ④ 。
7. (2) 裝置機電元件時，何者最需使用熱縮套管 ①低壓用繼電器 ②電源變壓器 ③ 輸出測試端子 ④LED 指示燈 。
8. (2) 電烙鐵焊接 PC 板的適當溫度約為 ①200℃以下 ②230～250℃之間 ③280℃
左右 ④300～330℃ 。
9. (2) 電子元件焊接時對於下列何者須考慮極性 : ①陶質電容器 ②電解電容器 ③ 薄膜電容器 ④雲母電容器 。
10. (1) 焊接作業中，使用松香之主要功能為 ①消除焊點污垢 ②清除電烙鐵之氧化 物 ③助熔 ④冷卻 。
11. (3) 安裝高功率電晶體時，下列程序何者較正確？ ①需直接固定於印刷電路板 上 ②以散熱器固定即可 ③需先塗以散熱膏再與散熱器鎖緊 ④需與散熱器保 持散熱距離 。
12. (1) 下列何種電容器儲存年限較短 ①電解電容器 ②雲母電容器 ③陶瓷電容器
④鉭質電容器 。
13. (3) 元件接腳氧化時 ①表示該元件已變質，不能使用 ②可直接使用 ③需將氧化 部份刮掉後再使用 ④加焊油後即可使用 。
14. (2) 多芯導線剝線後，使用前之處理，以下列何種方式較佳？ ①加松香 ②加銲 錫 ③加散熱膏 ④加絕緣油 。
15. (4) AC 電源線部份之接點 ①為加強散熱，需直接暴露於空氣中 ②為防止漏電，
必須用螺絲固定 ③必需以束線帶束在一起 ④必須以熱縮套管絕緣 。 16. (4) 繼電器之接點若標示 N.O.時表示 ①繼電器未動作時與共接點相通 ②繼電器
動作時與 N.C.接點相通 ③繼電器未動作時與 N.C.接點相通 ④繼電器動作時 與共接點相通 。
17. (3) 熱縮套管之正確加熱方式為使用 ①打火機 ②電烙鐵 ③熱風槍 ④電風扇 。 18. (2) 電源濾波用電解電容器會爆炸之原因為 ①電源變壓器短路 ②電解電容器極
性接反 ③電源頻率不對 ④電解電容器耐壓太高 。
19. (3) 音頻電路上之共同接地線必需 ①越長越好 ②越細越好 ③越粗越好 ④越直 越好 。
20. (4) 下列何種顏色導線使用於較高的電壓 ①紫色 ②灰色 ③白色 ④紅色 。 21. (2) 電路板上接地線一般使用 ①藍色 ②黑色 ③紅色 ④橙色 。
22. (1) 下列線規號碼之導線何者最粗 ①AWG#0 ②AWG#1 ③AWG#10 ④AWG#20 。
23. (3) 一般而言，下列何種元件沒有極性限制 ①二極體 ②電解質電容器 ③電阻器 ④變壓器 。
24. (1) 繼電器一般採用下列何種元件來消除逆向脈衝？ ①二極體 ②電容器 ③電阻 器 ④電阻器及電容器串聯 。
25. (4) 下列何種材料不可拿來做綁線用 ①上腊棉線 ②尼龍繩 ③PVC 線 ④裸銅線 。
26. (2) 為防止繼電器接點產生之火花，一般均在接點兩端並接 ①電阻器 ②電容器
③二極體 ④電感器 。
27. (2) 在一般陶瓷電容器或積層電容器標示 104K，其電容量為 ①1μF ②0.1μF
③0.01μF ④10.4μF 。
28. (4) 目前台灣超高壓電力系統最高電壓為多少？ ①1.1kV ②2.5kV ③161kV ④3 45kV 。
29. (4) 以數學式運算求得需 0.65W 之電阻器時，宜選用下列何種功率之電阻器最 佳？ ①1/8W ②1/4W ③1/2W ④1W 。
30. (2) 下列何種電阻器較適合使用於低雜音電路 ①碳質 ②金屬皮膜 ③碳膜 ④線 繞 。
31. (4) 下列何者熱縮不用兩層熱縮套管？ ①電源開關 ②保險絲座 ③電源指示燈
④電源變壓器 。
32. (3) TO-3 型電晶體裝置於電路板上時，其接腳應留高度為 ①平貼電路板上 ②1 mm 以下 ③留 3～5mm 高度 ④留 8～10mm 高度 。
33. (3) 配線端點焊接時，端點與導線 PVC 絕緣皮之間距，應 ①不得有任何間距
②保持在 1mm 以下 ③保持在 0.5mm～2mm ④約為導線線徑的四倍 。 34. (1) 下列有關束線之敘述，何者不正確？ ①配線完成後，有五條（含）以下的
導線不必整理成線束 ②束線時必須選擇正確規格的束線帶 ③線束之導線應 保持平行，不可交插或纏繞 ④線束轉彎前後，應予以束線固定 。
35. (1) 束線帶必須束緊，且多餘尾端應予以剪除，殘留尾端應在 ①1mm 以內 ②5
～7mm ③8～10mm ④10mm 以上 。
36. (2) 焊接 IC 座時，下列何者較正確？ ①全部接腳剪除再焊接 ②直接焊接不須彎 腳及剪腳 ③全部彎腳後焊接 ④焊接完畢再將接腳彎曲 。
37. (2) 下列有關電子元件裝配的敘述，何者不正確？ ①元件裝配注意不與相鄰元 件短路 ②發熱元件不需架高 ③元件裝置的位置及方向要注意其標示數據必 須以方便目視為原則 ④元件裝置於電路板時，零件應由低至高依序安裝 。 38. (1) 螺絲固定時，下列敘述何者不正確？ ①已攻牙的螺絲孔，鎖定時需加螺帽
②螺絲的長度要超出螺帽 ③螺絲帽、鎖定墊圈、平墊圈的順序要對 ④非金 屬材料的兩邊都要加平墊圈 。
39. (4) PCB 佈線(Layout)時，下列那一種線之銅箔最寬最粗？ ①位址線 ②資料線
③clock 線 ④電源線 。
40. (1) 電腦輔助設計之英文縮寫是 ①CAD ②CAI ③CAM ④CAE 。
02800 工業電子 丙級 工作項目 06：電子儀表使用知識
1. (2) 三用電表靈敏度定義為 ①滿刻度偏轉電流 ②歐姆／伏特 ③伏特／歐姆 ④ 滿刻度電壓值 。
2. (4) 三用電表之直流電壓檔若有 3V，12V，30V，120V，則那一檔之輸入阻抗最
高 ①3V ②12V ③30V ④120V 。
3. (2) 以三用電表歐姆檔測量電容器時，若電容量愈大則電表指針在測試棒接觸瞬 間的偏轉量 ①愈小 ②愈大 ③不動 ④固定 。
4. (2) 電表上如註明“CLASS 1.5”，係指該電表 ①於 1.5 Sec 內可指出滿刻度 ② 準確度為滿刻度之±1.5% ③精密度為 1.5 刻度內 ④壽命為 1.5 年 。
5. (3) 3 1/2 位數(DIGITS)的數位電表，可顯示出的最大讀值為 ①1000 ②3000 ③1 999 ④3999 。
6. (3) 某三用電表 DCV 的靈敏度為 20KΩ/V，其範圍選擇開關置於 DCV1000V 位 置，則電表的總內阻為 ①1KΩ ②20KΩ ③20MΩ ④21MΩ 。
7. (4) 測定電熱器(H)之消耗電力時，電壓表 (V)及電流表(A)之正確接線為：
① ② ③ ④ 。
8. (1) 三用電表內部電池沒電時，不可以測量 ①電阻值 ②電壓值 ③電流值 ④dB 值 。
9. (1) 儀器使用時若電壓衰減 20dB 代表衰減 ①10 倍 ②20 倍 ③40 倍 ④100 倍 。 10. (4) 示波器“TRIG. Level ”控制鈕是控制其 ①頻率 ②焦距 ③振幅 ④觸發準位
。
11. (3) 示波器之靈敏度由那一電路決定? ①同步 ②水平放大 ③垂直放大 ④觸發 電路。
12. (3) 以示波器之 X-Y mode 來觀察兩訊號的相位差，所得圖形為圓形，則兩訊號 之相位差為： ①30° ②60° ③90° ④180° 。
13. (4) 在示波器中，若垂直偏向板加正弦波訊號，水平偏向板不加訊號，則螢光幕 出現之圖形應為 ①一水平線 ②一點 ③正弦波 ④垂直線 。
14. (2) 函數波產生器之 VCF 輸入，可以控制輸出成為 ①AM ②FM ③脈波 ④三角 波 波形。
15. (2) 頻率計數器之時基(Time Base)若採用 10mS，則量測外加信號之頻率得到最 高解析度為 ①10Hz ②100Hz ③1KHz ④10KHz 。
16. (1) 若在示波器上，垂直偏向加正弦波，水平偏向加鋸齒波，且鋸齒波的頻率為 正弦波的兩倍時，可顯示 ①半週的正弦波 ②單週的正弦波 ③雙週的正弦波 ④雙週的鋸齒波 。
17. (1) 將示波器用 10：1 測試棒接示波器之校準信號，顯示下圖波形時則表示 ① 過度補償 ②補償不足 ③正確的補償 ④無補償 。
18. (2) 函數波產生器之輸出阻抗為 50Ω，若其輸出衰減網路選擇衰減 20dB，則其 衰減後之輸出阻抗為 ①5Ω ②50Ω ③500Ω ④1000Ω 。
19. (2) 若示波器測棒為 1：1，電壓檔撥在 1V/DIV 位置，其信號之峰對峰共 4 DIV，
則其 Vpp 值為 ①1V ②4V ③10V ④40V 。
20. (4) 儀表連續使用一段時間後產生很小之偏移，則此儀表 ①靈敏度高 ②準確度
高 ③解析度高 ④穩定度高 。
21. (1) 有一穩壓直流電源供應器，其輸出電壓為 0～30V（可調），輸出電流為 0
～3A（可調），並具有 C.C.（限電流），C.V.（定電壓）之功能。另有一電 路需使用 15V 電源，工作電流約為 150mA。若以此電源供應器供給該電路 電源，則其 C.C.（限電流）應設定為多少較為理想 ①160mA ②1A ③1.6A
④3A 。
22. (4) 數位電表中，以下列何種方法製造之 A/D 轉換器具有精確度高、在額定電壓 範圍內很平穩、不受元件特性漂移影響、可自動消除電源雜訊等優點？ ① 電壓／頻率法 ②單斜波法 ③連續漸近法 ④雙斜率法 。
23. (2) 若將同步示波器之觸發耦合開關(trigger coupling)撥至 HF REJ 之位置其作 用是 ①只讓高頻通過 ②只讓低頻通過 ③只讓直流信號通過 ④只讓交流信 號通過 。
24. (3) 示波器選擇單掃描(single sweep)位置時，不具有那項功能 ①可避免波形重 疊顯示出來 ②一次只產生一個鋸齒波 ③可顯示波形任意點之部份波形 ④適 用於不規則波形之量測 。
25. (1) 示波器使用外部同步信號來進行同步控制時 SYNC 開關應置於 ①EXT ②＋
③－ ④LINE 之位置。
26. (1) 4 1/2 位數值式電壓表 20V 測試範圍之解析度為多少 ①1mV ②100μV ③10 μV ④1μV 。
27. (3) Q 表可來測量元件之 ①電路的漏電量 ②電晶體之 hfe ③電感量及線圈 Q 值
④電容器之容量 。
28. (2) 一般音頻信號產生器內之振盪器，通常為 ①哈特萊振盪器 ②韋恩電橋振盪 器 ③RC 相移振盪器 ④考畢子振盪器 。
29. (3) 下列何種儀表較合適用來測量銅線之電阻 ①惠斯登電橋 ②柯勞許電橋 ③凱 爾文電橋 ④高阻計 。
30. (2) 以示波器量測 60Hz 以下之輸入信號，輸入模式宜採用 ①AC 耦合 ②DC 耦 合 ③LF-REJ ④HF-REJ 。
02800 工業電子 丙級 工作項目 07：測試知識
1. (3) 發現儀器之保險絲燒毀時應更換 ①較高容量之保險絲 ②較低容量之保險絲 ③相同容量之保險絲 ④銅絲 。
2. (2) 不正確使用儀表所讀取的數值偏差稱為 ①系統誤差 ②人為誤差 ③隨機誤差 ④散亂誤差 。
3. (2) 以指針式三用電表量測 2PF 的電容器，則電表偏轉量 ①很大 ②不動 ③很小 ④一半 。
4. (2) 指針式三用電表中，零歐姆調整鈕可用於補償 ①溫度變化 ②電池老化 ③指 針硬化 ④濕度變化 。
5. (1) 以指針式三用電表量測電壓時指針偏轉愈大，誤差愈 ①小 ②大 ③不變 ④不 一定 。
6. (1) 指針式三用電表表頭為直流電流表，通常以下列何種型式為主？ ①永磁動 圈式 ②動鐵式 ③整流式 ④感應式 。
7. (2) 使用指針式三用電表量測下圖 A-B 間電壓時，黑棒應置於 ①A 點 ②B 點
③C 點 ④任意點 。
8. (2) 下圖若 A-B 間電壓為 1V，則 RX/RB應等於 ①10 ②9 ③8 ④7 。
9. (1) 下圖若 3kΩ開路，則 A-B 間電壓為 ①10V ②6V ③4V ④0V 。
10. (3) 若裝置一電源電路，輸出使用穩壓 IC 編號 7815，欲測量輸出電壓時三用電 表應置於何檔 ①DC12V ②AC12V ③DC30V ④AC30V 。
11. (4) 下圖 O/P 與 I/P 之關係為 ①F V ②F I ③I F ④V F 。
12. (2) 下圖 O/P 與 I/P 之關係為 ①I V ②V I ③F I ④I F 。
13. (3) 以三用電表量得 AC110V，其電壓之峰對峰值為 ①110V ②220V ③310V ④ 410V 。
14. (4) 電表上反射鏡是用來 ①增加美觀 ②增加刻度的清晰 ③夜晚也能看得見 ④ 防止視覺誤差 。
15. (1) 下圖所示在 S1 閉合後瞬間以示波器量測 A-B 間電位之變化 ①先升高後下降 ②先下降後升高 ③沒有變化 ④高低任意變化 。
16. (3) 熱敏電阻經常作為控制元件，安裝時應 ①貼緊印刷電路板 ②遠離控制點 ③ 靠近控制點 ④隨意擺置 。
17. (1) 一般交流電壓表所顯示之數值為 ①有效值 ②峰對峰值 ③平均值 ④最大值 。 18. (3) 若示波器所顯示波形要外加信號使其同步時，則示波器同步選擇開關應置於
①+INT ②-INT ③EXT ④LINE 。
19. (4) 要增加示波器上波形之寬度，應調整那一個鈕 ①FOCUS ②TRIGGER ③VO LT/DIV ④TIME/DIV 。
20. (3) 示波器探測棒標示 10：1，若螢光幕上顯示為 2V，則實際測得電壓峰值為
①2V ②11V ③20V ④200V 。
21. (4) 我國在標示合格之電子產品規格時，標示之國家標準為何？ ①CSA ②JIS
③DIN ④CNS 。
22. (3) 一般音頻信號的頻率範圍為 ①100Hz～1kHz ②1kHz～10kHz ③20Hz～20k Hz ④20kHz～50kHz 。
23. (4) 常用之函數波產生器無法輸出下列何種波形 ①正弦波 ②三角波 ③方波 ④ 非週期性之數位信號波形 。
24. (4) 絕緣測量應使用何種儀器為佳 ①三用電表 ②Q 表 ③數字式三用電表 ④絕 緣電表 。
25. (2) 若一電流表滿刻度電流 If＝1mA，表頭內阻 Ri n＝1kΩ，若用來測量 10V 的 直流電壓，應串聯的倍率電阻 Rs 為 ①0.9kΩ ②9kΩ ③99kΩ ④999kΩ 。 26. (1) 惠斯登電橋(Wheatstone Bridge)是屬於何種方式測量之儀表？ ①比較測量
②絕對測量 ③直接測量 ④間接測量 。
27. (3) 4 1/2 位數之數位式三用電表，其最大顯示值為 ①1999 ②3999 ③19999 ④3 9999 。
28. (3) 示波器上之校準電壓其輸出波形通常為 ①正弦波 ②三角波 ③方波 ④鋸齒 波 。
29. (4) 一般數字式三用電表 AC 檔所測得之數值是指被測正弦波信號之 ①最大值
②峰值 ③峰對峰值 ④均方根(R.M.S)值 。
30. (4) 欲在示波器上觀測電晶體共射極輸出特性曲線，則輸入至電晶體基極之波形 為 ①正弦波 ②方波 ③三角波 ④階梯波 。
02800 工業電子 丙級 工作項目 08：電工學
1. (3) 電阻與導線的截面積 ①平方成正比 ②成正比 ③成反比 ④無關 。
2. (2) 使用電容器當濾波器時，負載取用電流愈大，漣波愈 ①小 ②大 ③不變 ④不 一定 。
3. (3) 有一電容器標示為 103J，則其電容值為 ①103pF ②0.001μF ③0.01μF ④0.
103μF 。
4. (2) 下圖電路所示，V2的電壓降應為 ①9V ②6V ③3V ④2V 。
5. (1) 下圖電路所示，總電阻 RT應為 ①1Ω ②1.5Ω ③2Ω ④3Ω 。
6. (4) 兩電感串聯考慮互感時總電量為
① ② ③ ④ 。
7. (3) 三個電阻器為 10Ω、0.5W；10Ω、0.25W；10Ω、1W 串聯時，其所容許之 最大瓦特數為 ①3W ②3/2W ③3/4W ④7/4W 。
8. (2) 下圖所示，I2之電流應為 ①1A ②1.5A ③2A ④3A 。
9. (1) 計算戴維寧等效電阻時，必須將電壓源 ①短路 ②開路 ③依電路而定 ④依電 壓值而定 。
10. (4) 線性電路中，任意兩端點間之網路可用一等效電流源及並聯一等效電阻取代 之，稱為 ①戴維寧定理 ②克希荷夫定律 ③密爾門定理 ④諾頓定理 。 11. (1) 各邊電阻為 3Ω的△型網路化成Ｙ型網路，其各支臂電阻應為 ①1Ω ②2Ω
③3Ω ④4Ω 。
12. (4) 一交流電路中，υ(t)＝30 cos(200t＋15°)伏特，i(t)＝0.5 cos(200t＋75°)安 培，則此電路之功率因數為 ①0.886 ② ③ ④0.5 。
13. (4) RLC 並聯電路其諧振頻率為 ① ② ③ ④ 。
14. (1) 有一負載的電壓和電流，分別是υ (t)＝10 sin(ωt＋75°)伏特，i(t)＝2 sin(ωt
＋15°)安培，則供給此負載的平均功率為 ①5W ②10W ③15W ④20W 。 15. (3) 下圖υ(t)＝12 cos ωt 伏特則其總電流之有效值 I 為 ①1A ②2A ③5A ④7
A 。
16. (4) RLC 並聯電路產生諧振時 ①阻抗最小 ②呈現電感性 ③呈現電容性 ④ 。
17. (3) 下圖電感器兩端之電壓為 ①10V ②20V ③30V ④50V 。
18. (3) 設 i(t)＝300sin(377t －30°)則此電流 i(t)的頻率為 ①35Hz ②50Hz ③60Hz ④7 5Hz 。
19. (4) 5∠53°之共軛複數為 ①－5∠53° ②－5∠－53° ③5∠53° ④5∠－53° 。 20. (4) 已知一阻抗 Z＝3∠30°歐姆，若其電壓為 v＝12∠－30°，則其電流 i 等於 ①
4∠30°A ②4∠－30°A ③36∠0°A ④4∠－60°A 。
21. (4) 將極座標 6 ∠135°換為直角座標得 ①6＋j6 ②6－j6 ③－6－j6 ④－6＋j6 。 22. (3) 正弦波經全波整流後，其負載電流有效值為峰值的 ①1/2 ②π/2 ③ /2 ④2/
π 倍。
23. (4) 若角頻率ω＝10000 弳/秒，則 10μF 電容器的阻抗為 ①10Ω ②50Ω ③j10 Ω ④－j10Ω 。
24. (4) 已知電壓源 v＝10∠0°伏特，內阻 z＝5∠30°Ω則將此電壓源換成等效電流源 後，i 等於 ①－2∠30°A ②－2∠－30°A ③50∠30° ④2∠－30°A 。
25. (4) 電壓源 v＝40∠0°伏特，其內阻 Z＝10＋j10Ω，供給一負載，則該負載阻抗 為若干時可得到最大功率? ①10＋j10Ω ②－10－j10Ω ③－10＋j10Ω ④10
－j10Ω 。
26. (4) 在交流電路中感抗 ZL應為 ①L/2πf ②1/2πfL ③2πf/L ④2πfL 。 27. (2) 下圖何者是線性電阻器的特性曲線？
① ② ③ ④ 。
28. (3) milli 安培是 ①十分之一安培 ②百分之一安培 ③千分之一安培 ④萬分之一 安培 。
29. (3) pico 法拉是 ① 法拉 ② 法拉 ③ 法拉 ④ 法拉 。 30. (1) 下圖中 L 為 ①抗流線圈 ②抗壓線圈 ③音頻線圈 ④高週線圈 。
31. (4) 變壓器鐵芯使用疊成薄矽鋼片，其目的在於減少 ①銅損失 ②機械損失 ③磁 滯損失 ④渦流損失 。
32. (2) 下圖之電路，已達穩定狀態，則由電壓源所供給的電流 (I)約等於 ①5A ②10 A ③0A ④20A 。
33. (1) RLC 串聯諧振電路中，下列敘述何者錯誤？ ①諧振頻率與電阻有關 ②諧振 頻率與電感有關 ③諧振頻率與電容有關 ④感抗等於容抗 。
34. (1) 電路頻率降低時，其電容抗 ①增大 ②不變 ③減少 ④不一定 。
35. (4) 一電阻器標明為 100Ω±10％，其電阻值最大時可能為 ①90Ω ②100Ω ③10 0.1Ω ④110Ω 。
36. (1) 相同的電容器ｎ個串聯時，其電容量為並聯時之 ①1/ｎ2 ②1/ｎ ③ｎ ④ｎ2 倍 。
37. (3) 當電解電容器串聯使用時，通常各並聯一個電阻器，此電阻器的作用為 ① 降低阻抗 ②直流分路 ③平衡電容器分壓 ④平衡相角 。
38. (1) 理想的電感器，當加上電壓的瞬間，其流過的電流為 ①零 ②無限大 ③不定 值 ④由大變小 。
39. (3) 下圖各電容器之單位為μF，則 A、B 間總電容量為 ①3μF ②5μF ③7μF
④65/18μF 。
40. (2) 下圖順時鐘（向下）調整可變電阻 A、B 之間的電阻值 ①愈來愈大 ②愈來
愈小 ③不變 ④先小後大 。
41. (2) 若將 10V 電壓加至一個電阻器 R 上，而此電阻器的色碼依次為棕、黑、紅、
金，則流過 R 之電流約為 ①5mA ②10mA ③50mA ④100mA 。
42. (4) 某一電阻兩端加上 100V 之電壓後，消耗 250W 之功率，則此電阻值為 ①0.
4 歐姆 ②2.5 歐姆 ③4 歐姆 ④40 歐姆 。
43. (2) 下列何者為封閉的曲線 ①電力場線 ②磁力線 ③熱輻射線 ④動力線 。 44. (3) 下圖電路，當 SW 斷路後 0.1sec 時，電容器兩端電壓為 ①10V ②36V ③63
V ④90V 。
45. (3) 下圖開關 K 於 t＝0 閉合，經無限長之時間後，則電感兩端之電壓為 ①2.5V ②10V ③0V ④3V 。
46. (1) RLC 串聯諧振時迴路之 ①電流最大 ②阻抗最高 ③各元件端電壓最低 ④各 元件電流最小 。
47. (2) 在 RLC 串聯電路中 R＝20Ω、L＝0.3H、C＝20μF，則諧振頻率 fr＝ ①85 Hz ②65Hz ③45Hz ④30Hz 。
48. (1) RLC 電路中，僅有 ①電阻器 ②電感器 ③電容器 ④RLC 消耗功率 。 49. (1) 有一電路電壓υ(t)＝100sin(ωt＋60°)，電流 i(t)＝20sin(ωt＋60°)，則此電
路可視為 ①電阻器 ②電感器 ③電容器 ④線圈 。
50. (2) 單位時間內自導體任一截面流過之電量稱為電流強度，其單位 (MKS 制)為
①庫倫 ②安培 ③伏特 ④瓦特 。
51. (1) 電導為 ①電阻之倒數 ②電感之倒數 ③導體之電荷單位 ④磁通量單位 。 52. (2) 下列何者的導電率最高 ①銅 ②銀 ③鐵 ④鋁 。
53. (1) 若 Po為輸出功率，Pi為輸入功率，PL為損失，則變壓器效率為 ①
② ③ ④ 。
54. (1) 電度的單位為 ①瓩時 ②安培 ③伏特 ④瓦特 。
55. (4) 電源頻率由 60Hz 變為 50Hz 時，較不受影響的是 ①變壓器 ②電動機 ③日 光燈 ④電熱器 。
56. (2) 下圖中 A2＝3 安培，則 A1為 ①6A ②9A ③12A ④15A 。
57. (2) 若 i(t)＝141.4sin ωt 安培時，則電流之有效值為 ①70.7A ②100A ③141.4A ④200A 。
58. (2) 有一電路之阻抗為 6＋j8 歐姆，則功率因數為 ①0.48 ②0.6 ③0.8 ④1 。 59. (2) 台灣地區之電源，其週期為 ①60 秒 ②1/60 秒 ③50 秒 ④1/50 秒 。
60. (1) 2μF 與 3μF 之電容器串聯後接於 100V 之直流電源，則 3μF 電容器之端電 壓為 ①40V ②50V ③60V ④100V 。
61. (4) 有一 2000 瓦的電熱水器，連續使用 10 小時，所消耗電力為 ①2 度 ②5 度
③10 度 ④20 度 。
62. (1) 將 3 歐姆的電阻與 3 西門子(SIEMENS)的電導並聯相接，其等效電阻為 ①3 /10 歐姆 ②10/3 歐姆 ③3/2 歐姆 ④2/3 歐姆 。
63. (2) 10mA 等於 ①0.1 安培 ②0.01 安培 ③0.001 安培 ④0.0001 安培 。
64. (3) 一銅線在 20℃時電阻為 50Ω，則在 40℃時電阻為 ①25Ω ②50Ω ③54Ω
④100Ω 。
65. (2) 直流電源的頻率為 ①∞Hz ②0Hz ③50Hz ④100Hz 。
66. (3) 在電源不變的情況下，將 1000W 的電熱線長度剪去 20％，則其功率變為
①800W ②1000W ③1250W ④2500W 。
67. (4) 有 n 個完全相同的電阻，其串聯時之總電阻為並聯時之 ①1/n 倍 ②n 倍 ③1 /n2倍 ④n2倍 。
68. (3) 一個 100W 的燈泡，當供應電壓減少一半，其消耗功率亦隨之減少為 ①1/2
②1/3 ③1/4 ④1/8 。
69. (1) 設有三個電容量相同的電容器，其耐壓分別為 50V、100V、75V，若將其串 聯接線，則其最高的工作電壓為 ①150V ②200V ③225V ④250V 。
70. (2) 在純電感電路中，其電流落後電壓 ①60° ②90° ③180° ④270° 。
71. (2) 使用交流電壓表測量交流電源的電壓，若其指示為 120V，則該值為 ①平均 值 ②有效值 ③峰值 ④瞬間值 。
72. (4) 於一導體中在 0.1 秒流過 10 庫倫的電荷量，其電流為 ①0.1A ②1A ③10A
④100A 。
73. (1) 在一電容與電感並聯諧振電路中，流過兩支路的電流各為 1A，則其總電流 為 ①0A ②0.707A ③1A ④2A 。
74. (1) 在一 RC 串聯電路，R＝15kΩ、C＝0.1μF，則其時間常數為 ①0.0015 秒
②0.015 秒 ③15 毫秒 ④150 毫秒 。
75. (4) 電流流過電阻所產生的熱量可由 H＝0.24I2Rt 的公式求得，H（熱量）的單 位為 ①BTU ②瓦特 ③焦耳 ④卡 。
76. (2) 工程上實用的磁通單位為 ①庫倫 ②韋伯 ③高斯 ④奧斯特 。 77. (3) 下圖所示之電橋平衡時，Rx 值為 ① ② ③ ④
。
78. (4) 某線圈每分鐘有 1.2 庫倫的電量通過，則線圈電流為 ①1.2A ②2.0A ③72A
④0.02A 。
79. (1) υ(t)＝14.14sin(377t ＋30°)，則該電壓有效值 V ＝ ①10V ②14.14V ③20V
④9V 。
80. (3) RLC 串聯諧振電路，其阻抗 Z＝ ① ② ③R ④ 。
81. (2) (本題刪題)若將 10V 電壓加至一個電阻 R 上，而此 R 的色碼，由左至右，依 次為棕、黑、紅、金，則流過 R 之電流約為 ①5mA ②10mA ③50mA ④100 mA 。
82. (2) 某電阻器兩端電壓為 10 伏特，電流為 400 毫安培，若流過此電阻器之電流 為 1 安培時，電壓為 ①10V ②25V ③50V ④100V 。
83. (3) 1Ω和 2Ω兩電阻器額定功率為 0.5W，串聯後最大能加多少伏特，而不超過 額定功率損耗 ①0.1V ②1V ③1.5V ④3V 。
84. (3) 下列何者正確？ ①理想電壓表其內阻應為零 ②理想電流源其內阻應為零 ③ 理想電壓源其內阻應為零 ④理想電壓放大器輸出阻抗應為無窮大 。
85. (1) 應用戴維寧定理求等效電阻時 ①所有獨立電壓源短路，所有獨立電流源開 路 ②所有獨立電壓源開路，所有獨立電流源短路 ③所有電源均短路 ④所有 電源均開啟 。
86. (3) 三個電容 各為 5μF、10μF、20μF，在串聯連接下，電容值若為 B /A，請問 2A+B 應為 ①18 ②25 ③34 ④41 。
87. (1) 下圖 A、B 兩點間之總電容量 ＝ ①1μF ②2μF ③1.5μF ④4μF 。
88. (3) 下圖所示，求通過稽納二極體之電流 IZ 為 ①4mA ②5mA ③9mA ④10mA 。
89. (1) 下圖所示，求 V0＝ ①0V ②200V ③400V ④10V 。
90. (3) 以直角座標相量表示 10∠30°＝ ①5－j5 ②5＋j5 ③5 ＋j5 ④5 －j5 。 91. (1) 下圖所示，I＝40mA， ，則 R1之值為 ①100Ω ②150Ω ③200Ω ④250
Ω 。
92. (4) 下圖所示，在開關 S 接通之瞬間線路電流 I 為 ①1A ②2A ③4A ④5A 。
93. (1) 下圖所示，若 不變，則 R3增加時，R2的電流將 ①增加 ②減少 ③不 變 ④不一定 。
94. (2) 下圖所示，求 A、B 兩端戴維寧等效電阻為 ①2Ω ②3Ω ③5Ω ④8Ω 。
95. (2) 下圖所示，電流表 A 之讀數為 4A 時，A、B 兩端之電壓為 ①48V ②60V ③ 72V ④80V 。
96. (4) 下圖所示，Vd c為 ①-32V ②36V ③48V ④-48V 。
97. (1) 有一電流 i(t)＝10sin ωt 通過 5Ω電阻，則其消耗功率為 ①250W ②375W
③500W ④625W 。
98. (2) 下圖所示，A、B 間總電阻為 ①4Ω ②5Ω ③6Ω ④8Ω 。
99. (1) 下圖所示，當發生諧振時，線路電流為 ①5A ②10A ③15A ④20A 。
100. (4) 下圖所示，則下列何者正確？ ① ② ③ ④ 。
02800 工業電子 丙級 工作項目 09：電子學
1. (2) 二極體反向偏壓時，空乏區寬度 ①不變 ②變大 ③變小 ④不一定 。
2. (3) 半導體之電中性是指 ①無自由電荷 ②無主要載子 ③有等量的正電荷與負電 荷 ④無電荷存在 。
3. (1) 在 N 型半導體裡，電洞的濃度將隨溫度的升高而 ①增加 ②減少 ③對數關係 增加 ④無關 。
4. (1) 當溫度升高時，一般金屬導體之電阻值增加，矽半導體在溫度上升時，其電 阻值 ①下降 ②上升 ③不變 ④成絕緣體 。
5. (4) N 型矽或鍺半導體 ①為絕緣體 ②含有多量電洞 ③是不良的導電體 ④含有 多量的電子 。
6. (4) 下圖 V 輸出波形近似於 ①正弦波 ②三角波 ③階梯波 ④方波 。
7. (2) 調幅波載波振幅隨著下列何種調變信號參數而改變？ ①頻率 ②振幅 ③斜率 ④相角 。
8. (2) 調頻電台之最大頻率偏差為 ①±50kHz ②±75kHz ③±100kHz ④±200kHz 。 9. (2) 接收機之調諧電路，其頻率響應曲線愈尖銳，則 ①傳真度愈高 ②選擇性愈
佳 ③S/N 比較低 ④頻寬愈大 。
10. (2) 一正回授電路欲使其產生正弦波振盪時，則環路增益 (Loop Gain)應大約等於 ①0 ②1 ③ ④ 。
11. (2) 下圖所用之電解電容器 C 其耐壓最小要多少伏特以上？ ①6V ②10V ③16V
④25V 。
12. (3) 下圖，υi 輸入一方波信號為 1kHz，在輸出未飽和情況下，輸出信號υ0應 為 ①方波 ②鋸齒波 ③三角波 ④矩形波 。
13. (4) 下圖電流源為 0.1A，電壓源為 3V，R 為 100Ω，則輸出電壓υ0為 ①+13V
②+7V ③0V ④-7V 。
14. (4) 下圖若υi＝20V 之 1kHz 正弦波信號，則輸出υ0為 ①VP＝-14V 之 1kHz 正 弦波 ②VP＝+14V 之 1kHz 正弦波 ③VP＝+14V 之 1kHz 餘弦波 ④ ＝20V 之方波 。
15. (2) 有關理想放大器的特性，下列何者不正確 ①輸入阻抗無窮大 ②輸出阻抗無 窮大 ③頻帶寬度無窮大 ④電壓增益無窮大 。
16. (2) SCR 導通後 A-K 兩端點間之電壓降約為 ①0.6～0.8V ②1～2V ③4～5V ④1 0～20V 。
17. (4) 下列敘述何者不正確 ①TRIAC 可控制交流電功率 ②SCR 為單向導通元件
③DIAC 可作觸發元件 ④UJT 為單向激發導電二極體 。
18. (3) 一般 DIAC 之崩潰電壓約為 ①5～10V ②10～25V ③25～45V ④60～80V 。 19. (1) UJT 的η值（本質內分比）將隨著溫度增加而 ①減少 ②增加 ③不變 ④不一
定 。
20. (4) 若電晶體的β值是 99，則其共基極之順向電流轉換率α等於 ①0.01 ②9.9
③1.01 ④0.99 。
21. (2) 有關下圖之敘述，下列何者為真 ①R1短路，則 VC＝12V ②R1斷路，則 VC
＝12V ③R1斷路，則 VC＝0V ④R1短路，則 VC＝0V 。
22. (2) 下圖電路其交流電壓增益約為 ①-2 ②-4 ③+100 ④-100 。
23. (3) 下圖場效電晶體 rd＝30kΩ，gm＝2mS，則此電路在低頻時電壓增益為 ①-6
0 ②60×1000 ③-15 ④-15×1000 。
24. (1) 下圖電路為 ①倍壓整流電路 ②截波電路 ③檢波電路 ④濾波電路 。
25. (1) 下圖 Vi＝10V，而 V0為 ①5V ②5.6V ③6.2V ④10V 。
26. (4) 在限流(Limited Current) 的穩壓電源上，接上負載電阻時，其過負載的指示 燈亮時，原因不可能是 ①負載短路 ②限流值設定過小 ③電源輸出端兩端因 接觸短路 ④使用高阻抗儀表測試負載端 。
27. (2) 在電晶體各組態中，若 IB為固定，則電壓增益與電流增益乘積最高的是 ① 共基極 ②共射極 ③共集極 ④共閘極 。
28. (1) 電晶體共射極放大器，加入射極電阻器而不加旁路電容器可 ①提高輸入阻 抗 ②降低輸出阻抗 ③降低輸入阻抗 ④增加非線性失真 。
29. (4) 電晶體的共基極短路電流增益α與共射極短路電流增益β兩者之間的關係 為：
① ② ③ ④ 。
30. (1) 場效電晶體(FET)工作時靠 ①電壓 ②電流 ③電阻 ④電容 來控制其電流大 小。
31. (4) 效率最高的放大器是 ①甲類 ②乙類 ③甲乙類 ④丙類 放大器。
32. (1) 正常 OCL 放大器，其輸出端的中點電壓為 ①0V ②1/2Vcc ③2/3Vcc ④1Vcc 。
33. (3) 二極體不能做下列那一項工作 ①整流 ②檢波 ③放大 ④偏壓 。
34. (2) 一理想的電流源，其內阻應為 ①零 ②無窮大 ③隨負載而定 ④固定值 。 35. (3) 下圖倍壓整流電路應為多少倍 ①二倍 ②三倍 ③四倍 ④六倍 。
36. (3) 上升時間(Rise Time)之定義是波形由 ①0～100％ ②5％～95％ ③10％～90
％ ④50％～100％ 所經過的時間。
37. (2) 若理想電源供應器的滿負載為 4Ω，若負載電流降為滿負載時的一半，則負 載電阻為 ①2Ω ②8Ω ③視電壓大小而定 ④視電流大小而定 。
38. (1) 全波整流電路中，每只二極體的最大電流為 10A，各串聯一只 0.1Ω電阻的 目的，依下列敘述何者錯誤 ①限流 ②平衡兩個二極體所通過的電流 ③平衡 兩個二極體所消耗的功率 ④兩個二極體獲得熱平衡 。
39. (1) 橋式整流的漣波頻率為電源頻率的 ①2 倍 ②3 倍 ③4 倍 ④1 倍 。
40. (2) 下列整流電路，何者可得全波整流輸出？ ①A 與 B ②B 與 C ③C 與 D ④A 與 D 。
41. (4) 下列電路具有開關之動作為 ①箝位電路 ②截波電路 ③整流電路 ④交換電 路 。
42. (3) 一個時間常數(Time Constant) 是表示輸出信號達到飽和值的 ①26.8％ ②50
％ ③63％ ④75％ 。
43. (3) 雙載子電晶體交換電路，工作於非飽和區，交換速度很短，主要乃是電路不 工作在 ①截止區 ②動作區 ③飽和區 ④電阻區 。
44. (2) FET 三個參數(gm，rd，μ)之關係是 ①gm＝μ×rd ②μ＝gm×rd ③rd＝gm×
μ ④rd＝gm/μ 。
45. (1) 下圖所示之電路，其輸入與輸出相位 ①相差 180° ②相同 ③相差 90° ④接近 於 0° 。
46. (2) 共集極電路結構是
① ② ③ ④ 。
47. (1) 半波整流電路，若輸入為正弦波 120 伏特有效值，負載為純電阻，則輸出 為 ①54 伏特 ②70 伏特 ③108 伏特 ④162 伏特 。
48. (2) 射級隨耦器屬於 ①電流串聯回授 ②電壓串聯回授 ③電壓並聯回授 ④電流 並聯回授 。
49. (1) 放大器的偏壓選擇不當，將引起 ①波幅失真 ②頻率失真 ③相位失真 ④輸入 信號短路 。
50. (4) 某一放大器其輸入功率為 0.1W，輸出功率為 10W，則功率增益為 ①0.1dB
②1dB ③10dB ④20dB 。
51. (2) 有一電源電路之輸出端，利用直流電壓表測得 25V，利用交流電壓表串聯一 電容器測得 2.5V，則其漣波百分比(r％)為 ①1％ ②10％ ③9％ ④90％ 。 52. (1) 在電晶體參數中 其 代表意義為 ①輸入阻抗 ②輸出導納 ③逆向
電壓轉換比 ④順向電流轉換比 。
53. (2) 在共射極電路中，其電晶體的β值相當於那一參數 ① ② ③ ④ 。 54. (2) 下列何者具有最大的輸入阻抗 ①JFET ②MOSFET ③射極隨耦器 ④達靈頓
放大器 。
55. (3) 一個三級放大電路，各級電壓增益分別為 10、20、30 則電壓增益為 ①60
②1200 ③6000 ④12000 。
56. (4) 功率電晶體的集極與外殼通常接在一起，其最主要目的是 ①美觀 ②製作方 便 ③容易辨認 ④散熱較好 。
57. (1) 下列何者具有高增益、高輸入阻抗及偏移量小的特性 ①差動放大器 ②達靈 頓放大器 ③低頻放大器 ④高頻放大器 。
58. (2) 橋式整流電路中的二極體 PIV 值為峰值電壓的 ①0.5 倍 ②1 倍 ③2 倍 ④4 倍 。
59. (2) 一直流電源供應器，無載時輸出電壓為 30V，滿載時輸出電壓為 25V，則電 壓調整率為 ①16.6％ ②20％ ③60％ ④83.3％ 。
60. (1) 在射極放大器上所使用的射極傍路電容器，其作用是 ①提高電壓增益 ②濾 去電源漣波 ③防止短路 ④提高耐電壓 。
61. (3) 下列何種電子元件不具有負電阻特性 ①單接面電晶體 ②矽控整流器 ③場效 電晶體 ④PNPN 二極體 。
62. (4) 電阻器的色碼由左向右依次為橙、綠、黃、金，其電阻值為 ①35Ω±5％ ②6 5kΩ±10％ ③250kΩ±5％ ④350kΩ±5％ 。
63. (2) 下列何者為比較器 ① ② ③
④ 。
64. (3) 電晶體振盪電路為何類放大器？ ①A 類 ②B 類 ③C 類 ④AB 類 。
65. (1) 下圖為一濾波器電路，它是屬於一種 ①高通濾波器 ②低通濾波器 ③帶通濾 波器 ④積分器 。
66. (1) 石英晶體振盪器的主要優點是 ①頻率穩定 ②容易振盪 ③振幅較大 ④振幅
穩定 。
67. (4) 把直流電力變成交流電力的裝置為 ①整流器 ②倍壓器 ③濾波器 ④變流器 。 68. (1) 理想電壓源其內阻為 ①0 ②無限大 ③隨負載電阻而定 ④隨頻率而定 。 69. (1) 下列那種放大電路，在靜態時，仍消耗一些功率 ①A 類 ②B 類 ③C 類 ④A
B 類 。
70. (2) 二極體串聯使用可增加 ①最大電流 ②最大逆向耐壓 ③交換時間 ④恢復時 間 。
71. (2) 當電晶體β＝100，若輸入電流 Ib＝10μA，Ic＝800μA 時，此電晶體工作 於 ①截止區 ②飽和區 ③線性工作區 ④空乏區 。
72. (1) 理想橋式整流電路輸出之直流電壓為半波整流電路之 ①2 倍 ② 倍 ③1/2 倍 ④ 倍 。
73. (3) 電容器 C，其電容抗為 ①C ②2πfC ③1/2πfC ④C/(2πfC) 。
74. (1) 矽二極體之切入電壓(VT)在室溫下約為 0.6V，當溫度升高時，VT將 ①下降
②上升 ③不變 ④不一定 。
75. (3) UJT 的功用為 ①整流 ②放大 ③產生脈波 ④阻抗匹配 。
76. (3) RC 串聯電路，若 R＝680kΩ，C＝0.22μF，則時間常數約為 ①1.5ms ②15 ms ③150ms ④0.15ms 。
77. (1) 常用來提供 TTL IC 穩定電源的穩壓 IC 為 ①7805 ②7812 ③7815 ④7912 。 78. (3) 一個理想的電壓放大器，其輸入阻抗 Ri與輸出阻抗 Ro應分別為 ①∞，∞
②0，∞ ③∞，0 ④0，0 。
79. (1) 下列哪一個元件是運算放大器﹖ ①μA741 ②2N3569 ③SN7400 ④CD4001 。
80. (4) 下列元件何者不可做光感測器﹖ ①光二極體 ②光電晶體 ③光敏電阻 ④發 光二極體 。
81. (4) 下圖所示，二極體 D 用來作為 ①半波整流 ②保護電晶體 ③防止雜音 ④溫 度補償 。
82. (1) 電晶體小信號放大，其主要要求為 ①線性放大 ②功率放大 ③頻率響應好
④電流增益大 。
83. (3) 下圖所示，A 點與接地點間之輸入阻抗約等於 ① ② ③ ④ 。
84. (3) 共射極放大器輸入信號與輸出信號各位於何極之間 ①B-C，C-E ②B-E，C- B ③B-E，C-E ④C-B，C-E 。
85. (2) 電晶體工作於 CE 放大時，集極對射極電壓應 ①NPN 及 PNP 為正 ②NPN 為 正，PNP 為負 ③NPN 及 PNP 為負 ④NPN 為負，PNP 為正 。
86. (4) 電晶體截止時 電壓等於 ①0V ②0.2V ③0.8V ④ 。
87. (1) 飽和型電晶體開關電路比非飽和型電晶體開關電路速度慢，其主要原因為
①儲存時間較長 ②延遲時間較長 ③上昇時間較長 ④下降時間較長 。 88. (1) 在各種交連電路中，何種交連之頻率響應最差 ①變壓器交連 ②RC 交連 ③
電感交連 ④直接交連 。
89. (2) 要使 N 通道增強型 MOSFET 導通其閘極偏壓應為 ①負電壓 ②正電壓 ③正 負電壓均可 ④零電壓 。
90. (1) 若將共源級放大器之源極旁路電容器移走時 ①電壓增益降低 ②電壓增益增 加 ③互導降低 ④互導增加 。
91. (1) 下列何者不是達靈頓電路之特點 ①高電壓增益 ②高電流增益 ③高輸入阻抗 ④低輸出阻抗 。
92. (4) 有一放大器將 1mV 信號放大至 10V，其電壓增益為 ①20dB ②40dB ③60dB ④80dB 。
93. (2) 放大器，其工作點在截止區者為 ①甲乙類放大 ②乙類放大 ③甲類放大 ④丙 類放大 。
94. (3) 乙類推挽放大作功率放大器時最高效率為 ①61.5％ ②70.5％ ③78.5％ ④85.
5％ 。
95. (2) 一個三級放大電路，各級電壓分別為 10dB、20dB、30dB 則總電壓增益為
①30dB ②60dB ③300dB ④600dB 。
96. (1) 欲使差動放大器趨於理想則需 ①提高 CMRR ②提高電源電壓 ③降低輸入電 壓 ④提高共模增益 。
97. (1) 放大器電壓增益為 100，若加上一回授因數β＝0.19 的負回授電路，則回授 後電壓增益為 ①5 ②19 ③50 ④100 。
98. (2) 運算放大器之 CMRR 值愈大時，則表示 ①共模增益愈大 ②易消除雜訊 ③差 動放大器愈差 ④容易產生雜訊 。
99. (3) 放大器加上負回授後 ①增益增加 ②頻寬減少 ③改善失真 ④穩定度減低 。 100. (3) 何種負回授型態可增加輸出電阻與降低輸入電阻 ①電壓串聯負回授 ②電壓
並聯負回授 ③電流並聯負回授 ④電流串聯負回授 。
101. (3) 半波整流電中（含一個二極體及電容）二極體之最大反向電壓約為電源峰值 的 ①1 倍 ②1.414 倍 ③2 倍 ④3 倍 。
102. (3) RC 串聯電路之時間常數為 ①C/R ②R/C ③RC ④R＋C 。
103. (2) 相移振盪器的 RC 相移網路至少需要幾節 ①2 節 ②3 節 ③5 節 ④7 節 。 104. (4) 下列何者為非正弦波振盪器 ①考畢子振盪器 ②韋恩電橋振盪器 ③相移振盪
器 ④無穩態多諧振盪器 。
105. (4) 一個工作電壓為 2V，工作最大電流為 20mA 的 LED 若工作於 12V 直流電壓 源，則串接的電阻 R 應選用 ①100Ω ②200Ω ③390Ω ④510Ω 。
106. (3) LED 發光顏色與下列何者有關 ①外加電壓大小 ②外加電壓頻率 ③材料能帶 間隙 ④通過電流大小 。
107. (3) SCR 控制電路中若觸發角度越大表示負載功率消耗 ①不變 ②增加 1 倍 ③越 小 ④越大 。
108. (2) 下列那一個元件可利用正或負脈衝觸發而雙向導通 ①UJT ②TRAIC ③PUT
④SCR 。
109. (4) 下列那一種方法不能使已經導通的 SCR 截止 ①陽極電流降至維持電流以下
②切斷陽極電流 ③使 SCR 的陽極陰極電壓反相 ④切斷閘極電流 。
110. (4) 下列那一種元件不適合做感測器 ①應變器 ②熱電耦 ③光電晶體 ④LED 。 111. (1) 電晶體飽和時， 電壓約為 ①0.2V ②0.8V ③1.0V ④ 。
112. (4) 當運算放大器飽和時，下列何種特性仍能保持？ ①線性電流增益 ②線性電 壓增益 ③輸出阻抗趨近無窮大 ④輸入阻抗趨近無窮大 。
113. (4) 下列何者最有可能為 UJT 的本質內分比(η)之值？ ①0.1 ②1.9 ③5.0 ④0.6 。 114. (3) TRIAC 的三根腳名稱分別為 ①阻極、陰極、閘極 ②基極、射極、集極 ③閘
極、MT1 極、MT2 極 ④基極、源極、汲極 。
115. (2) 電子的帶電量為多少庫侖？ ① ② ③ ④ 。 116. (3) 下列何者不是音樂 IC 的編號？ ①HT3810 ②HT3814 ③HT4830 ④TA66T 。 117. (1) 在通訊系統中將數位訊號轉換成類比訊號，並將其傳送出去的過程稱為 ①
調變 ②通訊 ③解調 ④傳輸 。
118. (2) 正反器(flip-flop)為何種振盪器？ ①多穩態多諧振盪器 ②雙穩態多諧振盪 器 ③非穩態多諧振盪器 ④單穩態多諧振盪器 。
119. (3) 元素的原子量是指 ①電子數＋質子數 ②電子數＋中子數 ③質子數＋中子數 ④電子數 。
120. (4) 若需要辨別電晶體的 C、B、E 接腳，若使用指針型三用電錶時，需將電錶 切換至 ①AC 檔 ②DC 檔 ③電流檔 ④歐姆檔 。
02800 工業電子 丙級 工作項目 10：數位系統
1. (2) 二進位數 110111，其等效之十進位數為 ①49 ②55 ③62 ④103 。
2. (3) 十進位數 38，其等效之 BCD 碼為 ①111000 ②100110 ③00111000 ④00100 110 。
3. (3) 下圖所示，經化簡後其最簡函數 F 為 ① ② ③
④ 。
4. (1) 下圖所示，W 為 ① ② ③ ④ 。
5. (2) 下圖所示，W 為 ① ② ③XY＋XY ④X＋Y 。
6. (4) 下圖所示若兩個反及閘皆為開集極輸出閘，其輸出 F 為
① ② ③ ④ 。
7. (2) 欲設計一個除 99 的非同步計數器，至少需若干正反器？ ①6 ②7 ③8 ④10 個。
8. (3) 下圖所示若輸入端 Fin 加入一個 20kHz 之方波信號，則其輸出信號 Fout 頻 率為 ①20kHz ②10kHz ③5kHz ④2kHz 。
9. (4) 下列那種 IC 的消耗功率最低 ①7400 ②54H00 ③74S00 ④74LS00 。 10. (2) 下列四個邏輯閘表示圖，何者為正確？
① ② ③ ④ 。
11. (4) 將 轉換成二進位，其值為 ①0.011 ②0.010 ③0.111 ④0.101 。 12. (3) 下述哪個邏輯閘具有下圖的真值表
① ② ③ ④ 。
13. (3) 8 個位元所能表示的最大值為 ①8000(1 0) ②11111111(1 0) ③255(1 0) ④512(1 0) 。
14. (3) 下列四個邏輯閘表示圖，何者為正確？
① ② ③ ④ 。
15. (1) 正邏輯閘的 OR gate 相當於負邏輯閘的 ①AND ②OR ③NAND ④NOR gate。
16. (3) TTL 數位電路的輸入端高電位 (H)與低電位(L)是由下列何種電位範圍來區
分: ①0.8V 以下為 L，2.4V 以上為 H ②0.4V 以下為 L，2.0V 以上為 H ③0.
8V 以下為 L，2.0V 以上為 H ④0.4V 以下為 L，2.4V 以上為 H 。
17. (4) 布氏代數 f C+ B+A C+BC 可簡化為 ①ABC ②A+B+C ③AB+AC
④C+ B 。
18. (3) 三個正反器連接起來的計數器，最多可當成除以 ①2 ②4 ③8 ④16 的除頻器。
19. (1) 所謂同步計數器是表示所有正反器的 ①Clock ②Clear ③Preset ④Set 的接 腳全部接在一起，施以同步控制。
20. (1) TTL 74 系列中，下列何者的處理速度最快 ? ①74S ②74L ③74LS ④74H 。 21. (3) 下圖 Y 為 ①0 ②1 ③A ④ 。
22. (1) 下列何者具有反及閘 (NAND)功能？
① ② ③ ④ 。
23. (1) 下圖的邏輯電路其布林代數表示為 ① ② ③ ④Y＝A⊕
B 。
24. (4) 下列各邏輯族中何者之交換速度最快 ①TTL ②NMOS ③CMOS ④ECL 。 25. (2) 在 J.K 正反器中，J＝0、K＝1 時，當 CLOCK(時脈)信號激發後，其輸出 Q
與 為 ①Q＝1， ＝1 ②Q＝0， ＝1 ③Q＝0， ＝0 ④Q＝1， ＝0 。 26. (4) 依據狄莫根(DEMORGAN'S)定理，下列何者正確？ ① ② ③
④ 。
27. (1) 下圖為何種正反器？ ①D 型 ②T 型 ③RS 型 ④JK 型 。
28. (2) 在二進制表示法中，10110.11 相當於十進制的 ①20.5 ②22.75 ③24.25 ④27.
05 。
29. (3) 下圖邏輯閘以布林代數表示為 ①Y＝A‧B ②Y＝A+B ③ ④ 。
30. (4) F(A,B,C)＝Σ(0,2,3,4,6,7)化成最簡函式為 F(A,B,C)＝ ①B+C ②A +B ③BC + ④B+ 。
31. (2) 電腦 CPU 中的算術邏輯單元處理運算時，資料儲存的地方為何？ ①硬碟
②暫存器 ③隨身碟 ④記憶體 。
32. (4) 1GB 的記憶體至少需幾條位址線來定址？ ①8 條 ②16 條 ③24 條 ④32 條 。 33. (4) 64 位元 CPU，其資料匯流排線數通常為何？ ①8 ②16 ③32 ④64 。
34. (2) 電腦資料線內的資料傳輸是雙向性的，但又不能雙向同一時間傳輸，此種傳 輸模式稱為 ①單工 ②半雙工 ③雙工 ④分工 。
35. (3) 國際標準組織所制定的開放式系統連結架構共有幾層？ ①5 ②6 ③7 ④8 。 36. (2) 下列何者為常用無線資料傳輸介面？ ①USB ②Bluetooth ③RS232 ④1394 。 37. (2) 下列何者不為常用無線通訊協定？ ①GPRS ②FTP ③IEEE802.11b ④IrDA 。 38. (2) 下列各邏輯電路元件，何者消耗功率最低？ ①TTL ②CMOS ③ECL ④DTL 。 39. (3) 電腦中的快取記憶體 (Cache Memory)是使用下列何種記憶體組成？ ①DRA
M ②EEPROM ③SRAM ④Flash 。
40. (3) 下列何者是順序邏輯電路的代表性元件？ ①TTL 基本邏輯閘 ②CMOS 基本 邏輯閘 ③正反器 ④三態邏輯閘 。
