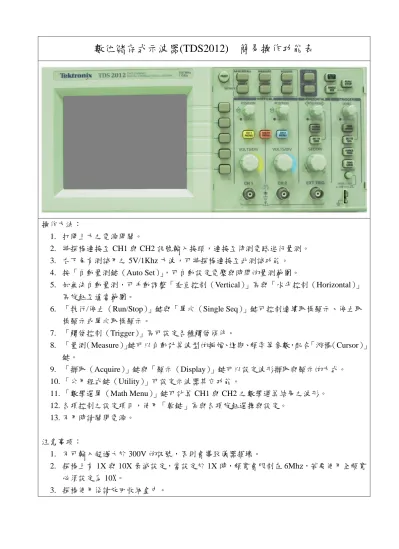

數位儲存式示波器(TDS2012) 簡易操作功能表
操作方法：
1. 打開上方之電源開關。
2. 將探棒連接至 CH1 與 CH2 訊號輸入接頭，連接至待測電路進行量測。
3. 右下角有測試用之 5V/1Khz 方波，可將探棒連接至此測試功能。
4. 按「自動量測鍵（Auto Set）」，可自動設定電壓與時間的量測範圍。
5. 如無法自動量測，可手動調整「垂直控制（Vertical）」區與「水平控制（Horizontal）」
區旋鈕至適當範圍。
6. 「執行/停止（Run/Stop）」鍵與「單次（Single Seq）」鍵可控制連續取樣顯示、停止取 樣顯示或單次取樣顯示。
7. 「觸發控制（Trigger）」區可設定各種觸發條件。
8. 「量測（Measure）」鍵可以自動計算波型的振幅、週期、頻率等參數，配合「游標（Cursor）」
鍵。
9. 「擷取（Acquire）」鍵與「顯示（Display）」鍵可以設定波形擷取與顯示的方式。
10. 「公用程式鍵（Utility）」可設定示波器其它功能。
11. 「數學選單（Math Menu）」鍵可計算 CH1 與 CH2 之數學運算結果之波形。
12. 各項控制之設定項目，使用「軟鍵」區與各項旋鈕選擇與設定。
13. 不用時請關閉電源。
注意事項：
1. 不可輸入超過大於 300V 的訊號，否則會導致儀器損壞。
2. 探棒上有 1X 與 10X 衰減設定，當設定於 1X 時，頻寬會限制在 6Mhz，若要使用全頻寬 必須設定為 10X。
3. 探棒使用後請放回收納盒中。
訊號產生器(FG-708S) 簡易操作功能表
按
鍵
切換到下一個選擇或範圍 旋
鈕
Pulse Width 脈波寬度調整
切換到上一個選擇或範圍 DC/Offset 直流/偏移調整 Func 弦波/三角波/方波/直流輸出設定 Amplitude 波形振幅調整 Sweep 掃頻寬度/線性/對數設定 轉盤旋鈕 快速選擇設定範圍 Fstep/Attn 頻率/衰減設定
接
頭
Func Out 波形輸出 AMP/OFS/
PWH(SQU)
振幅/直流偏移/脈衝寬度 選擇與設定
Trig In 觸發輸入 TRG…GAT
PSK…FSK
觸發/閘極/PSK/FSK 選擇與設定
Sync Out 同步輸出 Sub Func 輔助子功能選擇與設定
操作方法：
1. 打開 Power 電源。
2. 將訊號線連接至 Func Out 訊號輸出接頭，連接至電路之輸入訊號。
3. 用按鍵選擇設定波形、頻率、振幅、直流準位、衰減值等功能，利用旋鈕調整其大小。
4. 右上角顯示振幅衰減、直流偏移、脈衝寬度等功能是否打開。
5. 掃描輸出可利用 Sweep 鍵設定。
6. 不用時請關閉電源。
注意事項：
1. 各輸入輸出接頭均不可輸入超過大於 43V 的訊號，否則會導致儀器損壞。
2. 訊號線使用後請放回收納盒中。
