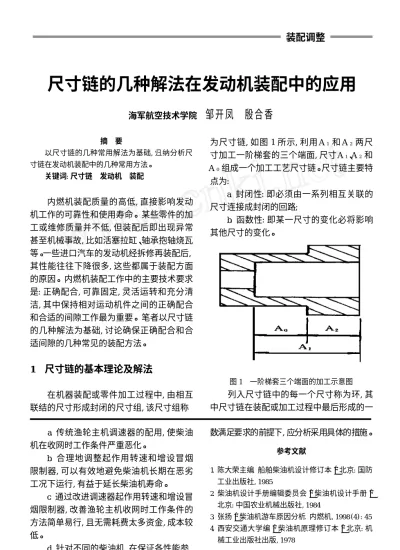

尺寸链的几种解法在发动机装配中的应用
海军航空技术学院
邹开凤 殷合香
摘 要
以尺寸链的几种常用解法为基础,归纳分析尺 寸链在发动机装配中的几种常用方法。
关键词:尺寸链 发动机 装配
内燃机装配质量的高低, 直接影响发动 机工作的可靠性和使用寿命。 某些零件的加 工或维修质量并不低, 但装配后即出现异常 甚至机械事故, 比如活塞拉缸、轴承抱轴烧瓦 等。一些进口汽车的发动机经拆修再装配后, 其性能往往下降很多, 这些都属于装配方面 的原因。 内燃机装配工作中的主要技术要求 是: 正确配合, 可靠固定, 灵活运转和充分清 洁, 其中保持相对运动机件之间的正确配合 和合适的间隙工作最为重要。 笔者以尺寸链 的几种解法为基础, 讨论确保正确配合和合 适间隙的几种常见的装配方法。
1 尺寸链的基本理论及解法
在机器装配或零件加工过程中, 由相互 联结的尺寸形成封闭的尺寸组, 该尺寸组称
为尺寸链, 如图 1 所示, 利用 A1 和 A2 两尺 寸加工一阶梯套的三个端面, 尺寸A1、A2 和 A0组成一个加工工艺尺寸链。尺寸链主要特
点为:
a. 封闭性: 即必须由一系列相互关联的 尺寸连接成封闭的回路;
b. 函数性: 即某一尺寸的变化必将影响 其他尺寸的变化。
图1 一阶梯套三个端面的加工示意图 列入尺寸链中的每一个尺寸称为环, 其 中尺寸链在装配或加工过程中最后形成的一
装配调整
・26・ 内燃机 1999年第4期 个环, 称为封闭环, 用 A0 来表示。 尺寸链对
封闭环有影响的全部环称为组成环, 这些环 中任一环的变化必然引起封闭环的变动, 用 符号A1、A2、A3……An- 1表示, 封闭环的大小 取决于组成环, 即封闭环是各组成环的函数, 可表示为:
A0= f (A1A2A3……An- 1)
解尺寸链, 就是计算相互关联的尺寸、公 差和偏差。正确地运用尺寸链理论, 可以合理 地确定零部件相关尺寸的公差和偏差, 使之 用最经济的方法达到技术要求。 根据不同的 技术要求, 在装配结构设计或工艺规程制定 中确定相关零件相关尺寸时, 应解算装配尺 寸链, 以确定其公差。而装配中则应按照不同 的尺寸链解法进行相应的装配工作 (含加工、
装配、测量、调整等) , 常用的方法有极值法、
概率法、分组法、修配法、调整法, 下面以内燃 机装配中的不同要求来讨论尺寸链的几种解 法在其中的具体应用。
2 常用的装配方法
2. 1 零件完全互换装配法 (极值法)
它是从尺寸链各环的极值出发来进行计 算的, 能够完全保证互换性。应用此法不考虑 实际尺寸的分布情况, 装配时, 全部产品的组 成环都不需挑选或改变其大小和位置, 装入 后即能达到公差要求。 此种方法一般从零件 的加工精度上都给予了保证。 在更换零件时 不需选配, 也不用作任何补充加工, 就能符合 装配的技术要求。例如, 某些高速柴油机的轴 瓦, 就是完全互换的轴瓦。但此装配法并不排 斥装配时的必要检查。
2. 2 零件大数互换装配法 (概率法)
它是考虑各组成环尺寸分布情况, 按统 计公差公式进行计算的。应用此法装配时, 绝 大多数产品组成环不需挑选或改变其大小和 位置, 装入后即能达到公差要求。这种装配方
法放宽了零件尺寸精度要求, 可节约加工资 金, 同时统计学理论证明, 除少数可修复和不 可修复废品外, 此装配法绝大多数零件仍能 达到较高的装配精度。 如活塞环与活塞环槽 的配合, 就是直接选配来保证其间隙的。
2. 3 零件分组选配法 (分组法)
当某些零件精度较高、生产批量较大时, 如连杆、活塞、活塞销的配合, 若采取极限值 解尺寸链, 往往各组成环的公差很小, 造成加 工困难和成本提高, 这时应采用分组互换法。
分组互换法的实质是, 先将组成环的公 差扩大若干倍, 达到经济加工精度的要求, 然 后按其实际尺寸的大小分成若干组, 根据大 配大、小配小, 同组零件可以互换的原则选 配。如某发动机活塞销的直径为DB= 36 - 0. 0120
mm , 活塞销孔直径 DA= 36+ 0. 015 0 mm , 因此配 合公差 R 为:
R = RA+ RB= 0. 015+ 0. 012
= 0. 027mm
如果将零件分成 3 组, 每组的配合间隙 公差为:
R ’= (RA+ RB)g3= 0. 009mm
表1 活塞销分组及活塞配合情况 mm 组别 活塞销
直径
活塞销孔
直径 间隙 每组中 间公差 g 35. 988～35. 99236. 000～36. 005 0. 008～0. 017 0. 009 g 35. 992～35. 99636. 005～36. 010 0. 009～0. 018 0. 009 g 35. 996～36. 00036. 010～36. 015 0. 010～0. 019 0. 009
从表 1 中可以看到, 活塞销分组选配后, 间 隙 是 比 较 一 致 的, 过 小 的 间 隙 ( 小 于 01008) 以及过大的间隙 (大于 01019) 将不会 发生。 因此配合质量显著提高。
分组法在大批量生产的发动机的装配中 应用较多, 除活塞销与活塞的配合外, 活塞、
连杆质量的选配等都采用分组法, 但分组法 也有一定的缺点, 如检验费用增加, 只有对应 组才能互换等。
2. 4 修理选配法 (修配法)
装配调整
修配法是将尺寸链组成环的基本尺寸按 经济加工精度的要求给定公差值, 以便于加 工。 在装配时则通过修配方法改变尺寸链中 的某一组成环的尺寸, 以满足封闭环的要求。
这个被预先规定要修配的环称为补偿环, 预 留的修配余量称为补偿量。
在发动机的小批量和单件生产中, 修配 法应用较多, 如某些大型中速柴油机的主轴 瓦, 是按照主轴颈来修配的, 其修配工作量 大, 装配质量随修理人员的技术而定。
2. 5 调整装配法 (调整法)
调整法是将尺寸链组成环的基本尺寸按 经济加工精度要求给定公差值, 此时, 由于组 成环尺寸公差扩大而产生的补偿量, 不是采 取切除修理来补偿, 而是采取调整补偿环的 尺寸或位置来修理。
发动机的装配常用调节某一零件来达到 装配要求的方法, 有两种形式:
a. 固定补偿件—— 用增加一个零件 (如 衬垫、垫圈等) 的方法来调整精度, 如改变垫 圈厚度, 调节锥形齿轮的啮合间隙。
b. 可动补偿件—— 将连接机构中某一 零件移动一定距离的方法来达到装配精度, 如气门间隙的调整、配气定时和喷油定时等。
调整法在装配时不需修配, 容易组织流 水生产, 其中可动补偿件在内燃机中应用较 广。 利用它, 不但便于达到封闭环的精度要 求, 且零件磨损后, 也易于恢复原来的精确 度。
3 结束语
分组法、修配法及调整法都是通过一定 的方法, 使组成环可按经济加工精度给定公 差值进行加工, 使加工简单, 成本降低, 并能 得到较高的装配精度, 因此在发动机装配中 广泛应用。而在发动机维护和修理工作中, 正 确 了解各装配尺寸链的相应解法 (厂家确 定) , 从而在拆装工作中采用相应方法使零件 间, 特别是运动部件间的装配精度达到或恢 复要求的精度是非常重要的。
