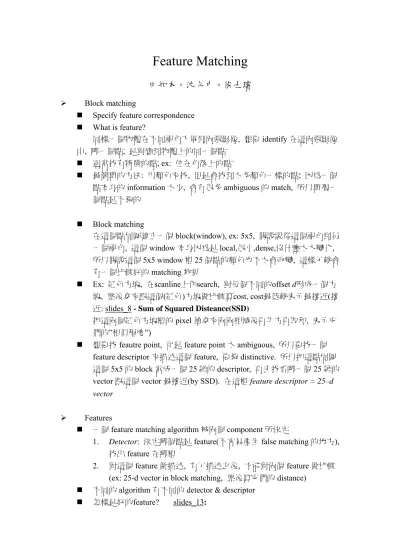

Feature Matching
田知本。沈允中。徐士璿
¾ Block matching
Specify feature correspondence
What is feature?
同樣一個物體在不同視角下得到兩張影像, 想要 identify 在這兩張影像 中, 哪一個點, 是對應到物體上的同一個點
通常找有特徵的點, ex: 位在角落上的點
最簡單的方法: 用顏色來找, 但是會找到太多顏色一樣的點; 因為一個 點本身的information 太少, 會有很多 ambiguous 的 match, 所以單獨一 個點是不夠的
Block matching
在這個點周圍建立一個block(window), ex: 5x5, 假設說從這個視角到另 一個視角, 這個 window 本身因為是 local,很小,dense,沒什麼太大變化, 所以假設這個5x5 window 裡 25 個點的顏色也不太會改變, 這樣子就會 有一個比較好的matching 效果
Ex: 紅色方塊, 在scanline上作search, 對每個不同的offset d形成一個方 塊, 然後拿來跟這個(紅色)方塊做比較算cost, cost最低就表示最接近(接 近: slides_8 - Sum of Squared Disteance(SSD)
把這兩個紅色方塊裡的pixel 值拿來兩兩相減後再平方再取和, 表示它 們的”相似程度”)
想要找 feautre point, 可是 feature point 太 ambiguous, 所以要找一個 feature descriptor 來描述這個 feature, 要夠 distinctive. 所以把這點周圍 這個5x5 的 block 當成一個 25 維的 descriptor, 再去找看哪一個 25 維的 vector 跟這個 vector 最接近(by SSD). 在這裡 feature descriptor = 25–d vector
¾ Features
一個 feature matching algorithm 被兩個 component 所決定
1. Detector: 決定哪個點是 feature(不容易產生 false matching 的地方), 找出feature 在哪裡
2. 對這個 feature 做描述, 有了描述之後, 才能對兩個 feature 做比較 (ex: 25-d vector in block matching, 然後算它們的 distance)
不同的 algorithm 有不同的 detector & descriptor
怎樣是好的feature? slides_13:
1. distinctive: 很少有其他feature 會得到一樣的 descriptor, 不同的 feature 對應到 descriptor 不一樣
2. invariant: feature 不會受 transformation 的影響
25-d 只對 translation invariant, 對 rotation & affine 等不是 invariant
¾ Harris corner detector
改進 Moravec detector
看這個點周圍的 window 來 recognize 這個 feature, 不須看整張 image
一個好的feature, 把這個window shift一下, 看到的東西會很不一樣, ex:
slides_18
edge: 沿著某個方向移動, 看到的 image block 差不多, 也就是說這個點 在這個dimension 上會有 ambiguity, 不是一個好 feature
所以我們要 detect 的是 corner, 也就是 shift 一下, 看到的東西會很不一 樣的點
Moravec detector:
對(x, y)這個點, 加上shift(u, v), 看shift後的block跟原來的 block長得一不一樣(slides_20)
w(x, y): window function, 不同的點給不同的 weight, Box function in moravec detector: 這個 block 裡每個點都給它 一樣的weight
Measure shift(u,v) 產生出的 error 有多大, 希望找對所有(u, v), E(u,v)都很大的點(x, y), 表示不管怎麼動, 看到的 window 都 很不一樣, 才是好的 feature
把所有可能的(u, v)都算一次太慢, 所以只做四個方向的 shift.
對(u,v) = (1,0), (1, 1), (0,1), (-1, 1), 找最小的那個 E(u,v), 如果 連最小的都很大, 那其他 E(u, v)一定也很大
所以對每個點產生四個vector ((1,0), (1, 1), (0,1), (-1, 1)), 對這 四個點找最小的E(u, v), 產生一張 image, 然後再找 local maxima of 這張 image (image of min{E}), 把這樣的點當作是 feature
找右上會cover 到上面, 找四個跟八個(u, v)應該差不多 問題:
1. binary window function, response 很 noisy, min{E}不是一個很 smooth 的 image, 所以在 detect local maxima 時可能會很 noisy 2. 它只用了四個方向, 都是 45 度角或水平, 能 detect 的 shift 很
有限
3. 對 edge 也會有很強的反應, 如果 edge 不是沿著 45 度角或水平,
還是會min{E}很大
Harris Corner Detector
針對這三個問題, 分別提出改進
1. 不 smooth => 用 Gaussian function 2. 只測試 4 個方向 => 不只測試 4 個方向
但計算量太大, 用泰勒展開式考慮所有的小 shift(slides_23)
<Taylor’s expansion>
[formula]
E(u, v) becomes quadratic function, 它的 E(u, v) = E 的(u, v)畫出來的圖表示一個 橢圓
不用把所有(u, v)帶入原本的 function, 只要利用這個 approximation+矩陣運算即 可得到E(u, v), 而 M 這個矩陣可以直接由 image 本身得到
=============================================================
3. 對 edge 反應太強烈 => 利用新的 measurement 方法 對M做eigen decomposition找eigenvalues lamda1, lamda2, 對應之橢圓為(slides 26).
lamda1, lamda2 大表示E(u, v)在該軸方向上變化較大, 再 根據lamda1,lamda2 的大小關係(slides 27)判斷是否為 corner
因為求eigenvalue比較慢, 再做一個簡化為slide 28. 利用 前面的原理求corner response R, R越大表示越是corner, 越小表示越不是corner
從另一個角度來看(slides 30,31):
¾ 對 flat 而言, gradient 分布在一個很小的圓內
¾ 對 edge 而言, gradient 分布在一個很細長的橢圓內
¾ 對 corner 而言, gradient 分布在一個很大的圓內
Summary (slides 32)
Harris 一些特性:
對 affine intensity 是 invariant, 因為是用 gradient, 整張圖 亮度提升沒有影響
對 intensity scaling 也是 invariant, threshold 再乘上一個 scale
對rotation也是invariant, 旋轉後還是得到同樣的橢圓, 指
示方向變了(slides 40)
最大的問題 --- 對image scale是non-invariant! (slide 42), scale改變feature就不見了!!
¾ SIFT (Scale Invariant Feature Transform)
1. Detection of scale-space extrema (slide 44~47)
SIFT 是一個 transformation，它會把一個 image 換成一些 feature description。SIFT 分成四個步驟來做，第一個步驟是 detect scale-space 的 extrema。SIFT 最大的一個目的就是要改進 Harris corner detector 不是 scale-invariant 這個問題，那為了要達到 scale-invariant，基本上就是要在所 有的possible scales 去 search stable features。理論上是這樣，但是實際上是 不可能的，所以就採用有點像是去sample scale space 的方法；之後會看到其 實不用sample 太大，sample 太大有時候可能會有壞處，所以理論上在一個 reasonable 的 sampling frequency 之下，就可以達到一個 scale-invariant 的 feature detection。
在SIFT 裡面，是用 Difference of Gaussian (DoG) filter 來建立 scale space。之所以使用 DoG 有兩個原因：第一個原因是 DoG 是一個比較有效 率，計算上比較方便快速的filter；再來就是說它基本上跟 Laplacion of Gaussian 差不多 stable。
DoG filter (slide 48~49)
就跟之前Gaussian filter 一樣，由σ來決定 kernel 的 size、
scale...。給定一個σ，就可以決定一個 Gaussian filter，用這個 filter 對image 做 filtering 之後所產上的 L，實際上就可以視為一個 scale 為σ，跟σ相關的，而且scale-variable 的一個 image。那 DoG filter，
基本上只是說，給定兩個不同scale 的 Gaussian filter，相減之後對 原來的image 做 filtering。Apply 這個 filter，相當於就是把 image 對不同scale 的 Gaussian filter 所產生的 images 相減，他們的效果 是一樣的。因為DoG filter 基本上只是比原來 Gaussian filter 多做一 次減法而已，所以非常efficient，因此這裡才會用 DoG filter 來建 立scale-space。
接下來的問題就是這個scale-space 應該長什麼樣子，sample 距離多遠等等。理論上來講，最底層就是沒有做過Gaussian filter，
把σ double 了之後就跳到另外一個 octave。而把σ double 了之 後，sample rate 就可以減半，相當於 512*512→256*256，然後再 double...，一直做下去。在同一個 octave 裡面，再做一些 sampling，
K 就是下面一層的 scale : K*σ，所以就可以把 K 視為是兩層相近 的scale 之間的比例是多少，那為了要讓一個 octave 之間有 s 層
(level)，所以我們定 K=2^(1/s)，因此當做完一個 octave 的時候，
frequency 就會剛好 double。
這樣子的做法就跟以前在建Pyramid 一樣，只是以前 Laplacian 每做一層frequency 就 double，這樣子的 sample 太過於 sparse。所 以這裡為了得到比較dense 的 sampling，因此又在每一層 octave 多 切了好幾層，每一層基本上我們需要s+3 張 image，s+1 張是從σ 到2σ之間所產上的，另外因為在求 extrema 的時候為了要跟鄰居
相比，所以我們還需要兩張是比σ小一點和比2σ再大一點的
image。所以可以看成是 Laplacian pyramid 的 extension。每一層在 經過Gaussian filtering 過後，把 image 相減就可以得到相當於是經 由DoG filter 所產生的 image，之後就在這個 space 上面做運算。
那什麼是extrema呢? (slide 50)
就是這個pixel(x, y)在 26 個鄰居裡面(上一個 scale 的 9 個點 + 這個scale 的 8 個點 + 下一個 scale 的 9 個點)，它必須要是 local maximum 或 minimum。因此在第一個步驟裡面，我們就可以把所 有是local extrema 的點給選出來，當作是 feature 的 candidate。
s怎麼決定? (slide 51~55)
理論上應該要去sample 整個 space，但是這樣子太沒有效率，
因此我們就要在效率和完整性之間做一個tradeoff。作者在這邊拿 了32 張 real image，去做一些 transformation，然後設定不同的 s 和ground truth 相比，看哪個的 repeatable rate(所有的 feature 裡面，
找到了幾個)最高，越高越好，根據實驗 s=3 最好，比 3 大的時候 會找到一些不stable 的 feature，而且 s 越大的時候，選到的 feature 點數就越多。
另外一個實驗就是把原來的image 256*256 做 linear
interpolation 放大到 512*512，再 apply σ=1.6 的 Gaussian filter 做 pre-smoothing，這樣子的結過會比較 robust。
由實驗的結果，我們可以看到Laplacian of Gaussian 的效過其 實還是最好的，但是cost 相對較高，不過我們也可以把 SIFT 的 DoG filter 看作是 Laplacian of Gaussian 的一種 approximation。不過 不管如何， 至少 SIFT 是比 Harris corner detector 更具有
scale-invariant。
2. Accurate keypoint localization (slide 56)
第一個步驟我們找出了可能是feature 的點，接下來我們就要想辦法刪 除一些不stable 的 feature point，像是 contrast 比較低的點不要，可能是 edge 的點也不要。
Accurate keypoint localization (slide 57)
對於low contrast 的點，基本上是用一個 3D quadratic function 去fit，來找出 sub-pixel maxima。這也是一個泰勒展開式，D 是 DoG 的結果，x 是剛剛覺得可能是 feature 的點，根據泰勒展開式，藉由 D 和 x 我們可以找到一個 offset: 。這個 可以看做是真正 local extrema 的 sub-pixel 的位置，然後再把 帶進去泰勒展開式，如果 算出來的絕對值小於0.03，我們就說這個點是 low contrast。
Eliminating edge responses (slide 58)
跟之前在算Harris Corner Detector 的 trace 和 det matrix 的方法
類似，這裡如果不滿足下面這個不等式，我們就說這個點可能是 edge，這樣我們就可以把它剔除。
CYY: 這邊你們聽的懂嗎? 聽的懂嗎?... 你們都沒有回應，我 也不知道你們有沒有聽懂，我自己是聽的很懂啦...
3. Orientation assignment (slide 60~69)
接下來的第三個步驟就是assignment description，這是為了接下來要拿 來做matching 用的。第一我們想要找出 major orientation，找到了 major orientation，之後如果我們要做 matching 的話，就可以把所有的 image 轉到 這個local frame，這樣就可以達到 rotation-invariant 的目的。
因此對於每一個keypoint 我們要去計算它 gradient 的大小和方向。這裡 所採用的方法是orientation histogram，基本上的 concept 是說，對於每一個 keypoint，我們去考慮它臨近周圍一個 window 內的點的 gradient 的方向，
最多人投票的方向就當作major orientation。而每個鄰近的點對中央這個 pixel 的 weight，就是一個 Gaussian distribution 再乘上該點的 gradient 的大 小來決定。
如果orientation histogram 的 peak(超過 80%的點支持這個方向)有好幾個 的話，就可能會是multiple orientation 的情形，那我們就會複製同一個 feature point 在使他們分別朝向不同的方向。不過這種情況並不多見，大概只會有 15%的點會有這種情形。
P.S. keypoint ≡ feature point ≡ interesting point
4. Local image descriptor (slide 70~72)
在第三個步驟我們已經找出feature point 的位置、scale、orientation，
接下來第四步驟就是要找出description。最簡單的方法就是把這個 image block 存起來，但是這樣子太沒有邏輯了。所以這裡所採用的方法基本上還 是根據orientation histogram。
我們把一個pixel 附近 8*8 這個 window 切成 2*2 的 sub-window，然後 去統計每個sub-window 的 orientation histogram，因此這每個 sub-window 的 orientation 就由 4*4 的 orientations 用之前的方法來決定。每個 orientation 是 8 個 bits，這樣每個 pixel 就會有 4*8=32 個 dimentions。
至於為什麼會用orientation histogram 來當做 feature point descriptor 呢?
這是因為用gradient 來做，會對 illumination 比較 robust，再加上有考慮 orientation，所以對 rotation 也會比較 robust。
不過實際上我們是用8 orientations 在加上 4x4 histogram array 總共 128 dimensions 來做。那為什麼用 4*4*8 呢? 這也是實驗得來的。理論上 SIFT 並不適用於affine transform，不過根據實驗的結果，SIFT 對 affine transform 還滿robust 的。
Results:
Local extrema
Remove low contrast
Remove edges
SIFT descriptor
。SIFT extensions
底下介紹兩個 extensions，都自稱比原本的 SIFT 更好。兩者皆用到 PCA (Principle Component Analysis) 的概念。以人臉為例，一張 64x64 人臉照片理論 上應該是一個 64x64 維的 vector，因此描述該影像時，就得用如此高維度的資 料來表示。但是由於 “人臉” 具有一定的特性，因此並不是任意 64x64 維的資 料皆可形成人臉，而那些之所以形成人臉的資訊，便是在此高維度資料中真正重 要的資訊。PCA 就是一種計算如何用較低維度的 representation 來表達一具有高 維資訊的方法。
PCA：把 high dimensional vector 投影成 low dimensional vector，並可把此 low dimensional vector 還原回可逼近原來的 high dimensional vector。
。PCA-SIFT
改變原來 SIFT 中的步驟四。在 feature (gradient space) 周圍 41x41 的 block 中去計算它的 principle components (feature 之所以為 feature 就表示它具有特 殊的性質，不是任意 41x41 block 皆可形成 feature，因此存在有更精簡的表示 方法)。PCA-SIFT 將原來的 2x39x39 = 3042 維的 vector (block 的上下左右邊界 不看，所以是 39)，降成 20 維 (SIFT 要 128 維) 以達到更精簡的表示方式。
作者並宣稱可以有比 SIFT 好的效果。
。GLOH (Gradient Location-Orientation Histogram)
作者說它這方法比 PCA-SIFT 更好。方法是把原來 SIFT 中 4x4 棋盤格的 location bins 改成用放射狀同心圓的 17 location bins 來表示，並計算其中的 gradient orientation histogram (orientation 的方向分類為 16 種)，因此總共是 16x17 = 272 維度的表示方式，之後再做 PCA 將之降維成 128 維的資訊，因此 保有跟 SIFT 一樣精簡的表示方法，但比 SIFT 有更佳的 performance。
。Application
z Recognition：例如先拍出玩具車各個角度的照片，算出各張圖的 features 存在 database 中，之後進來新的圖片若想知道裡面有沒有玩 具車時，就去計算這張新進來的圖片的 features 並將這些 features 拿去之前建好的 database 做 search，若有 match 則表示裡面存在有 玩具車。
z 3D object recognition：道理同上。Robustness 在於既使物體部分被遮 擋住，仍可辨識出來。
z Office of the past：認出桌上的文件跑到什麼地方去。
z Image retrieval：用 feature match 在大量 database 中找出想要的照 片。因為是 feature-based 所以視角改變並不會影響結果。
z Robot location：利用房間內的 features 所建立的 database 可幫助 robot 知道自己在什麼位置。Sony 的 Aibo 就有把 SIFT 做進去，
可以讓 Aibo 在快沒電時能夠認出可以充電的地方自己走過去，或是 可以踢足球等等的應用。
z Structure from Motion：一種做 matchmove 的方法。根據 2D feature matching 來估計 3D 的參數。
z Automatic image stitching：自動把一堆 pictures 接成 panoramas。
