1.5 基于硬件构件的嵌入式底层软件构件的编程方法
嵌入式系统是软件与硬件的综合体，硬件设计和软件设计相辅相成。嵌入式系统中的驱 动程序是直接工作在各种硬件设备上的软件，是硬件和高层软件之间的桥梁。正是通过驱动 程序，各种硬件设备才能正常运行，达到既定的工作效果。
1.5.1 嵌入式硬件构件和软件构件的层次模型
嵌入式软件构件（Embedded Software Component, ESC）是实现一定嵌入式系统功能的 一组封装的、规范的、可重用的、具有嵌入特性的软件单元，是组织嵌入式系统的功能单位。
嵌入式软件构件分为高层软件构件和底层软件构件（以下简称高层构件和底层构件）。 高层构件与硬件无关。而底层构件与硬件密不可分，是硬件驱动程序的封装。前面提到，在 硬件构件中，核心构件为 MCU 的最小系统。通常，MCU 内部包含有 GPIO（即通用 IO）
口和一些内置功能模块，可将通用 I/O 口的驱动程序封装为 GPIO 构件，各内置功能模块的 驱动程序封装为功能构件，如芯片内含模块的功能构件有串行通信构件、Flash 构件、定时 器构件等。
在硬件构件层中，相对于核心构件而言，中间构件和终端构件是核心构件的“外设”。 由这些“外设”的驱动程序封装而成的软件构件称为底层外设构件。注意，并不是所有的中 间构件和终端构件都可以作为编程对象。例如：键盘、LED、LCD 等硬件构件与编程有关，
而电平转换硬件构件就与编程无关，因而不存在相应的底层驱动程序，当然也就没有相应的 软件构件。嵌入式硬件构件与软件构件的层次模型如图 4-5 所示。

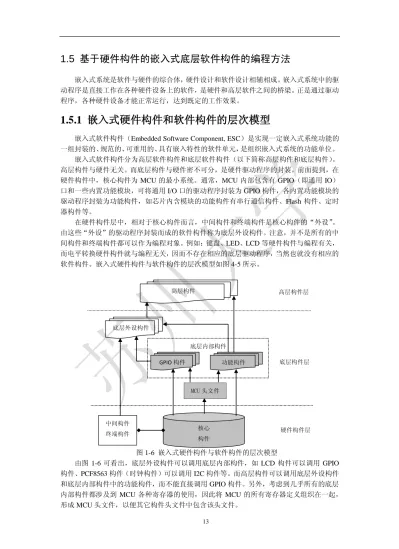

图 1-6 嵌入式硬件构件与软件构件的层次模型
由图 1-6 可看出，底层外设构件可以调用底层内部构件，如 LCD 构件可以调用 GPIO 构件、PCF8563 构件（时钟构件）可以调用 I2C 构件等。而高层构件可以调用底层外设构件 和底层内部构件中的功能构件，而不能直接调用 GPIO 构件。另外，考虑到几乎所有的底层 内部构件都涉及到 MCU 各种寄存器的使用，因此将 MCU 的所有寄存器定义组织在一起，
形成 MCU 头文件，以便其它构件头文件中包含该头文件。
底层内部构件
核心 构件
硬件构件层 底层构件层 功能构件
底层外设构件
中间构件 终端构件
高层构件 高层构件层
GPIO 构件
MCU 头文件
14
1.5.2 底层构件的实现方法与编程思想
底层构件是与硬件直接打交道的软件，由头文件和源程序文件两部分组成。
头文件中的内容主要有：包含下层构件头文件的#include 语句、用以描述构件属性的宏 定义语句以及对外接口函数原型说明。在头文件中使用函数原型，对于建立代码模块和外部 接口的规范，便于他人使用，都是很有帮助的。使用这些函数的用户，不需要查找源代码去 了解参数的具体类型，直接查看函数原型即可。
源程序文件中存放构件的内部函数和外部函数的定义，即函数的实现代码，以完成函数 所要实现的功能。
在对底层构件进行设计时，最关键的工作是要对构件的共性和个性进行分析，抽取出构 件的属性和对外接口函数。尽量做到：当一个底层构件应用到不同系统中时，仅需修改构件 的头文件，对于构件的源程序文件则不必修改或改动很小。
例如，串行通信模块 SCI 是大多数 MCU 都具有的内部模块。仔细分析各种 MCU 串行 通信程序发现：在查询方式下，各种 MCU 都是根据状态寄存器中的两个标志位来判断是否 接收到数据和数据是否发送完毕，这就是 SCI 模块的共性。对于不同的 MCU，该状态寄存 器的名称可能不同，这两个标志位的位号也有可能不同。此外，用以设置波特率、通信格式、
是否校验、是否允许中断等参数的寄存器也不同，这就是 SCI 模块的个性。分析出了共性 和个性之后，就可以抽取出 SCI 构件的属性和操作，编制构件头文件和程序文件了。有关 内容参见第五章。
在编写构件时，一般应注意以下几方面的内容：
（1）构件的头文件和源程序文件的主文件名一致，且为构件名。
（2）属性和操作的命名统一以构件名开头。这样做的好处是：当使用底层构件组装软 件系统时，避免构件之间出现同名现象。同时，名称要使人有“顾名思义”的效果。
（3）对 MCU 内的模块寄存器名和端口名进行重定义，在其它的代码里面都将使用宏 名对模块寄存器和端口进行操作。这样，当底层驱动程序移植到其它 MCU 时，只要修改重定 义语句就可以了。
（4）内部函数与外部函数要设计合理，函数参数个数及类型要考虑全面。内部函数仅 提供给同一构件中的其它内部函数或外部函数调用，作用域仅限于定义该函数的文件。外部 函数是对外接口函数，供上层应用程序调用。在定义外部函数时，应该对函数名、函数功能、
入口参数、函数返回值、使用说明、函数适用范围等进行详细描述，以增强程序的可读性。
上层应用程序不能直接对构件的属性进行读取或设置，必须借助于该构件提供的接口操作函 数来实现。
（5）应用程序在使用底层构件时，严格禁止通过全局变量来传递参数，所有的数据传 递都要通过函数的形式参数来接收。这样做不但使得接口简洁，更加避免了全局变量可能引 发的安全隐患。
1.5.3 硬件构件及底层软件构件的重用与移植方法
重用是指在一个系统中，同一构件可被重复使用多次。移植是指将一个系统中使用到的 构件应用到另外一个系统中。
1．硬件构件的重用与移植
对于以单 MCU 为核心的嵌入式应用系统而言，当用硬件构件“组装”硬件系统时，核 心构件（即最小系统）有且只有一个，而中间构件和终端构件可有多个，并且相同类型的构
15
件可出现多次。下面以终端构件 LCD 为例，介绍硬件构件的移植方法。
(a) LCD 构件在系统 A 中的应用 (b) LCD 构件在系统 B 中的应用 图 1-7 LCD 构件在实际系统中的应用
在应用系统 A 中，若 LCD 的数据线（LCD-D0～LCD-D7）与芯片 AW60（8 位 MCU）
芯片的通用 IO 口的 B 口相连，C 口作为 LCD 的控制信号传送口，其中，LCD 寄存器选择 信号 LCD-RS 与 C 口第 0 引脚连接，读写信号 LCD-RW 与 C 口第 1 引脚连接，使能信号 LCD_E 与 C 口第 2 引脚连接，则 LCD 硬件构件实例如图 1-7(a)所示。虚线框左边的文字（如 PTC0、PTC1 等）为接口网标，虚线框右边的文字（如 LCD-RS、LCD-RW 等）为接口注释。
在应用系统 B 中，若 LCD 的数据线（LCD-D0～LCD-D7）与 MCF52233（32 位 MCU）
芯片的通用 IO 口的 AN 口相连，TA 口的第 0、1、2 引脚分别作为寄存器选择信号 LCD-RS、
读写信号 LCD-RW、使能信号 LCD_E，则 LCD 硬件构件实例如图 1-7(b)所示。
2．底层构件的移植
当一个已设计好的底层构件移植到另外一个嵌入式系统中时，其头文件和程序文件是否 需要改动呢？这要视具体情况而定。例如：系统的核心构件发生改变（即 MCU 型号改变）
时，底层内部构件头文件和某些对外接口函数也要随之改变，例如模块初始化函数。
而对于外接硬件构件，希望不改动程序文件，而只改动头文件，那么，头文件就必须充 分设计。以 LCD 构件为例，与图 1-7(a)相对应的底层构件头文件 LCD.h 可如下编写。
#include ―GPIO.h‖ //包含 GPIO 构件头文件
#define LCD_Data GPIO_PORTB //显示数据传送口
#define LCD_Ctrl GPIO_PORTC //控制信号传送口
#define LCD_RS 0 //寄存器选择信号
#define LCD_RW 1 //读写信号
#define LCD_E 2 //使能信号 void LCD_Init(void); //液晶显示初始化 void LCD_Fill(INT8U a); //填充 LCD，可实现清屏 void LCD_PutDot(INT8U x,INT8U y); //画点
void LCD_PutLine(INT8U x1,INT8U y1,INT8U x2,INT8U y2); //画线 void LCD_PutChar(INT8U a); //显示一个字符
void LCD_PutString(INT8U str[]); //显示一串字符
当 LCD 硬件构件发生如图 1-7(b)所示的移植时，显示数据传送口和控制信号传送口发 生了改变，此时，只要将上面的第 1 和第 2 条宏定义语句修改成：
#define LCD_Data GPIO_PORTAN //显示数据传送口
16
#define LCD_Ctrl GPIO_PORTTA //控制信号传送口
必须申明的是，本书提出构件化设计方法的目的是，在进行软硬件移植时，设计人员所 做的改动要尽量小，而不是不作任何改动。希望改动在头文件中进行，而不希望改动程序文 件，事实上，不作任何改动是不现实的。
17
第2章 Kinetis概述与MK60N512VMD100硬件最小系 统
本章简要概述 Kinetis 系列微处理器，给出 K60 系列微控制器存储器映像与编程结构、
寻址方式、异常向量表；重点指出学习一个新 MCU 芯片比较快速的学习过程；给出 K60N512 的引脚功能与硬件最小系统电路。本章的重点是：存储空间的地址分配、中断结构、硬件最 小系统电路。
2.1 ARM公司的发展史及ARM架构的发展
1.ARM 公司的历史
ARM 公司是世界领先的半导体知识产权供应商，其提供的产品是数字电子产品的核心。
今天 ARM 为世界上四分之一的电子产品提供技术基础，被半导体及电子业界评为过去 30 年全球最有影响力的 10 家公司之一。ARM 公司于 1990 年 11 月成立于英国，原名 Advanced RISC Machine 有限公司，是苹果电脑、Acorn 电脑集团和 VLSI Technology 的合资企业。Acorn 曾推出世界首个商用单芯片 RISC 处理器，而苹果电脑当时希望将 RISC 技术应用于自身系 统，ARM 的微处理器新标准因此应运而生。ARM 成功地研制了首个低成本 RISC 架构，迅 速在市场上崭露头角，与此同时 RISC 结构的竞争对手都着眼于提高性能发展高端工作站处 理器的 RISC 结构。
1991 年 ARM 推出首个嵌入式 RISC 核心——ARM6TM 系列处理器，不久 VLSI 率先获 得授权，一年后夏普和 GEC Plessey 也成为授权用户，1993 年德州仪器和 Cirrus Logic 亦签 署了授权协议。从此 ARM 的知识产权产品和授权用户急剧扩大，1993 年 Nippon Investment and Finance（NIF）成为 ARM 股东后，ARM 开始向全球拓展，分别在亚洲、美国和欧洲设 立了办事处。1998 年 4 月 ARM 在伦敦证券交易所纳斯达克交易所上市。
ARM Holdings 在半导体革新过程中初露峥嵘，被 Dataquest 誉为世界第一的知识产权供 应商。20 世纪 90 年代初 ARM 率先推出 32 位 RISC 微处理器芯片系统（SoC）知识产权公 开授权概念。
现在，ARM 芯片的出货量每年都比上一年多 20 亿片以上。不像很多其他的半导体公司，
ARM 从不制造和销售具体的处理器芯片，而是把处理器的设计授权给相关的商务合作伙伴，
让他们根据自己的强项设计具体的芯片。更重要的是 ARM 开创了电子新纪元：采用 ARM 技术的微处理器遍及各类电子产品，在汽车、消费、娱乐、成像、工业控制、网络、存储、
安保和无线等市场中，ARM 技术无处不在。
2.ARM 架构发展史
ARM 的设计历史起源是 Acorn 电脑公司（Acorn Computers Ltd）于 1983 年开始的开发 计划。这个团队由 Roger Wilson 和 Steve Furber 带领，着手开发一种新架构，类似进阶的 MOS Technology 6502 处理器。设计团队在 1985 年时开发出 ARM1 Sample 版，而首颗“真
18
正”的产能型 ARM2 于次年量产。ARM2 具有 32 位的数据总线、26 位的寻址空间，并提 供 64MB 的寻址范围与 16 个 32 位的寄存器。这些寄存器其中有一个作为程序计数器，其 前面 6 位和后面 2 位用来保存处理器状态标记。ARM2 可能是全世界最简单实用的 32 位微 处理器，其仅容纳了 30,000 个晶体管。之所以精简的原因在于它不含微码，而与现今大多 数的 CPU 不同，它没有包含任何高速缓存。这个精简的特色使它只需消耗很少的电能，却 能发挥比 Intel 80286 更好的效能。后继的处理器 ARM3 更备有 4KB 的告诉缓存，使它能发 挥更佳的效能。
1991 年，ARM 技术首次发布，然后苹果电脑使用 ARM6 架构的 ARM610 当作其 Apple Newton PDA 的基础。1994 年，Acorn 使用 ARM610 作为其 RISC PC 电脑内的 CPU。
随着 ARM2 到 ARM6 的技术进阶发展，内核部分却大多维持一样的大小。ARM2 有 30,000 个晶体管，但 ARM6 只增长到 35,000。主要概念是以 ODM 的方式，使 ARM 核心能 搭配一些选配的零件而制成一颗完整的 CPU，而且可在现有的晶圆制造厂里制作并以低成 本的方式达到很大的效能。
随着技术的不断发展，ARM 公司不断推陈出新，发展至今最新的是 ARMv7 架构，要 说明的是，架构版本号和名字中的数字并不是一码事。比如，ARM7TDMI 是基于 ARMv4T 架构的（T 表示支持 Thumb 指令）。ARMv7 架构采用 Thumb-2 技术，是在 ARM 的 Thumb 代码压缩技术的基础上发展起来的，并且保持了对现存 ARM 解决方案的完整代码兼容性。
Thumb-2 技术比纯 32 位代码少使用 31%的内存，减小了系统开销。同时能够提供比已有的 基于 Thumb 技术的解决方案高出 38%的性能。ARMv7 架构还采用了 NEON 技术，将 DSP 和媒体处理能力提高了近 4 倍，并支持改良的浮点运算，满足下一代 3D 图形、游戏物理应 用以及传统嵌入式控制应用的需求。此外，在这个版本中，内核架构首次从单一款式变成三 种款式。
款式 A：设计用于高性能的“开方应用平台”——越来越接近电脑。
款式 R：用于高端的嵌入式系统，尤其是那些带有实时要求的——既要快又要实时。
款式 M：用于深度嵌入的、单片机风格的系统中——本书的主角。
让我们再近距离的考察这三种模式：
款式 A（ARMv7-A）：需要运行复杂应用程序的“应用处理器”。支持大型嵌入式操作 系统，比如 Symbian（诺基亚智能手机用）、Linux，以及微软的 Windows CE 和智能手 机操作系统 Windows Mobile。
款式 R（ARMv7-R）：硬实时且高性能的处理器。目标是高端实时市场。像高档轿车的 组件、大型发电机控制器、机器手臂控制器等，它们使用的处理器不但要很好很强大，
还要极其可靠，对事件的反应也要极其敏捷。
款式 M（ARMv7-M）：认准了旧时代单片机应用而量身定制。在这些应用中，尤其是 对于实时控制系统，低成本、低功耗、极速中断反应以及高处理效率都是至关重要的。
Cortex 系列是 v7 架构的第一次亮相。其中 Cortex-M4 就是按款式 M 设计的。
ARM 架构发展版本如表 2-1 所示。
表2-0-1 ARM 架构发展版本 ARM
版本 系列
架构 内核名 特色 高速缓存
（I/D）/MMU
常规 MIPS
与 MHz 代表芯片与应用
ARM1 ARM
v1 ARM1 无
ARM2 ARM
v2 ARM2
Architecture2 无 4MIPS@8 MHZ
Acorn
Architmedes,Chessmachine
19 ARM
版本 系列
架构 内核名 特色 高速缓存
（I/D）/MMU
常规 MIPS
与 MHz 代表芯片与应用
加入了 MUL
（乘法）指令
ARM
v2a ARM250
集成 MEMC(MM
U),图像与 I/O 处理器。
Architecture2 a 加入了
SWP 和 SWPB（置
换）指令
无，MEMC1a 7MIPS@1
2MHz Acorn Architmedes
ARM3 ARM
v2a ARM2a
首次在 ARM 架构上使用 处理器高速
缓存
均为 4KB 12MIPS@
25MHz Acorn Architmedes
ARM6 ARM
v3 ARM610
V3 架构首创 支援寻址 32 位的内存（针
对 26 位）
均为 4KB 28MIPS@
33MHz
Acorn Risc PC 600, Apple Newton
ARM7 ARM v3
ARM7 TDMI
ARM v4T
ARM7TD
MI(-S) 三级流水线 无 15MIPS@
16.8MHZz
Game Boy Advance, Nintendo DS,iPod
ARM710T 均为
8KB,MMU
36MIPS@
40MHz
Acorn Risc PC 700,Psion5 series, Apple eMate 300
ARM720T 均为
8KB,MMU
60MIPS@
59.8MHz Zipit
ARM740T MPU
ARM
v5TEJ ARM7EJ-S Jazelle DBX 无 Strong
ARM ARM
v4 ARM8 ARM
v4
ARM9 TDMI ARM
v4T
ARM9TD
MI 五级流水线 无
ARM920T 16KB/16KB,
MMU
200MIPS
@180MHz
Armadillo,GP32,GP2X(第一 颗内核)，
TapwareZodiac(Motorola/Free scale i.MX1)
ARM922T 8KB/8KB,M
20 ARM
版本 系列
架构 内核名 特色 高速缓存
（I/D）/MMU
常规 MIPS
与 MHz 代表芯片与应用
MU
ARM940T 4KB/4KB,M
MU GP2X(第二颗内核)
ARM9 E
ARM v5TE
ARM946E- S
可变动，
tightly coupled memories,MP
U
Nintendo DS,Nokia N-Gage Conexant 802.11 chips
ARM966E- S
无高速缓存，
TCMS ST Micro STR91xF
ARM968E- S
无高速缓存，
TCMS ARM
v5TEJ
ARM926EJ
-S Jazelle DBX 可变动，
TCMS,MMU
200MIPS
@200MHz
移动电话：Sony Ericsson(K、
W 系列)，Siemens 和 Benq(x65 系列)
ARM v5TE
ARM996H S
无振荡器处 理器
无高速缓存，
TCMS,MMU
ARM1 0E
ARM v5TE
ARM1020 E
(VFP),六级 流水线
32KB/32KB, MMU ARM1022
E (VFP) 16KB/16KB, MMU ARM
v5TEJ
ARM1026
EJ-S Jazelle DBX
可变动，
MMU，可包 含 MPU
Xscale ARM v5TE
80200/IOP 310/IOP31
5
I/O 处理器
80219 400/600M
Hz Thecus N2100
IOP321
600 BogoMips
@600MHz
Iyonix
IOP33x
IOP34x
1~2 核，
RAID 加速 器
32K/32KL1,5 12KL2,MMU PXA210/
PXA250
应用处理器，
七级流水线 Zaurus SL-5600
PXA255 32KB/32KB,
MMU
400 BogoMips
@400MHz
Gumstix,Palm TungstenE2
21 ARM
版本 系列
架构 内核名 特色 高速缓存
（I/D）/MMU
常规 MIPS
与 MHz 代表芯片与应用
PXA26x
可达
400MHz Palm Tungsten T3
PXA27x 800MIPS
@624MHz
HTC Universal,Zaurus SL-C1000,3000,3100,3200,Del
l Axim x30,x50 和 x51 系列 PXA800(E)
F
Monahans 1000MIPS
@1.25GHz
Mavell
PXA300/PXA310/PXA320,Ma x
frequency:PXA300@624MHz, PXA310/PXA320@806MHz
PXA900 Blackberry 8700
Blackberry Pearl(8100)
ARM1 1
ARM v6
ARM1136J (F)-S
SIMD,Jazelle DBX,(VFP), 八级流水线
可变动，
MMU
532-665M Hz(i.MX31
SoC)
Nokia N93,Microsoft Zune(Freescale i.MX31),Nokia
N800 ARM
v6T2
ARM1156 T2(F)-S
SIMD,Thum b-2,(VFP),九 级流水线
可变动，MPU
ARM v6KZ
ARM1176J Z(F)-S
SIMD,Jazelle ,(VFP)
可变动，
MMU+TrustZ one
Freescale i.MX37
ARM v6K
ARM11 MPCore
1~4 核对称 多处理器，
SIMD,Jazelle ,(VFP)
可变动，
MMU
Cortex ARM
v7-A
Cortex-A8
Application profile,VFP, NEON,Jazell
e RCT,Thumb-
2,13-stage pipeline
可变动 (L1+L2),MM U+TrustZone
2.0DMIPS/
MHz 从 600MHz 到超过 1GHz 的速
度
Freescale i.MX51,Texas Instruments OMAP3
Cortex-A9 Cortex-A9 MPCore ARM
v7-R
Cortex-R4(
F)
Embedded profile,(FPU)
可变动高速 缓存，MMU
可选配
600 DMIPS
ARM Cortex-M3 Microcontrol 无高速缓存， 120 Luminary Micro 微控制器家
22 ARM
版本 系列
架构 内核名 特色 高速缓存
（I/D）/MMU
常规 MIPS
与 MHz 代表芯片与应用
v7-M ler profile (MPU) DMIPS @ 100MHz
族
ARM v6-M
Cortex-M0 Cortex-M1
ARM v7-M E
Cortex-M4
Optional 8region MPU
with sub regions and background
region
1.25DMIP S/MHz
3.ARM 处理器命名方法
以前，ARM 使用一种基于数字的命名法。在早期(1990s)，还在数字后面添加字母后缀，
用来进一步明细该处理器支持的特性。就拿 ARM7TDMI 来说，T 代表 Thumb 指令集，D 是说支持 JTAG 调试(Debugging)，M 意指快速乘法器，I 则对应一个嵌入式 ICE 模块。后来，
这 4 项基本功能成了任何新产品的标配，于是就不再使用这 4 个后缀——相当于默许了。但 是新的后缀不断加入，包括定义存储器接口的，定义高速缓存的，以及定义“紧耦合存储器 (TCM)”的，于是形成了新一套命名法，这套命名法也是一直在使用的。
到了架构 7 时代，ARM 改革了一度使用的，冗长的、需要“解码”的数字命名法，转 到另一种看起来比较整齐的命名法。比如，ARMv7 的三个款式都以 Cortex 作为主名。这不 仅更加澄清并且“精装”了所使用的 ARM 架构，也避免了新手对架构号和系列号的混淆。
例如，ARM7TDMI 并不是一款 ARMv7 的产品，而是辉煌起点——v4T 架构的产品。
4.ARM 专有技术
（1）Thumb
ARM 处理器的一种 16 位指令模式，称为 Thumb。Thumb 指令集可以看作是 ARM 指 令压缩形式的子集，它是为减小代码量而提出，具有 16bit 的代码密度。Thumb 指令体系并 不完整，只支持通用功能，必要时仍需要使用 ARM 指令，如进入异常时。其指令的格式与 使用方式与 ARM 指令集类似，而且使用并不频繁
（2）Jazelle
Jazelle 是 ARM 体系结构的一种相关技术，用于在处理器指令层次对 JAVA 加速。
ARM 还开发出一项技术，Jazelle DBX (Direct Bytecode eXecution)，允许它们在某些架构的 硬件上加速执行 Java bytecode，就如其他执行模式般，当呼叫一些无法支援 bytecodes 的特 殊软件时，能提供某些 bytecodes 的加速执行。它能在现存的 ARM 与 Thumb 模式之间互相 执行。
首颗具备 Jazelle 技术的处理器是 ARM926EJ-S：Jazelle 以一个英文字母'J'标示于 CPU
23
名称中。它用来让手机制造商能够加速执行 Java ME 的游戏和应用程式，也因此促使了这项 技术不断地发展。
（3）Thumb-2
Thumb-2 技术首先见于 ARM1156 核心，并于 2003 年发表。Thumb-2 扩充了受限的 16 位 Thumb 指令集，以额外的 32 位指令让指令集的使用更广泛。因此 Thumb-2 的预期目标 是要达到近乎 Thumb 的编码密度，但能表现出近乎 ARM 指令集在 32 位内存下的效能.
Thumb-2 至今也从 ARM 和 Thumb 指令集中派生出多种指令，包含位段操作、分支跳 转和条件执行等功能。
（4）ThumbEE
ThumbEE，也就是所谓的 Thumb-2EE，，业界称为 Jazelle RCT 技术，于 2005 年发表，
首见于 Cortex-A8 处理器。ThumbEE 提供从 Thumb-2 而来的一些扩充性，在所处的执行 环境（Execution Environment）下，使得指令集能特别适用于执行阶段（Runtime）的编码产 生（例如即时编译）。Thumb-2EE 是专为一些语言如 Limbo、Java、C#、Perl 和 Python，
并能让 即时编译器 能够输出更小的编译码却不会影响到效能。
ThumbEE 所提供的新功能，包括在每次存取指令时自动检查是否有无效指标，以及一 种可以执行阵列范围检查的指令，并能够分支到分类器（handlers），其包含一小部份经常呼 叫的编码，通常用于高阶语言功能的实作，例如对一个新物件做内存配置。
（5）高级 SIMD（NEON）
高级 SIMD 延伸集，业界称为 NEON 技术，它是一个结合 64 和 128 bit 的 SIMD
（Single Instruction Multiple Data 单指令多重数据）指令集，其针对多媒体和讯号处理程式 具备标准化加速的能力。NEON 可以在 10 MHz 的 CPU 上执行 MP3 音效解码，且可以 执行 13 MHz 频率以下的 GSM AMR (Adaptive Multi-Rate) 语音编码。NEON 具有一组广 泛的指令集、各自的寄存器阵列，以及独立执行的硬件。NEON 支援 8-, 16-, 32- 和 64-bit 的整数及单精度浮点数据，并以 SIMD 的方式运算，执行图形和游戏处理中关于语音／视 讯的部分。SIMD 在 向量超级处理机 中是个决定性的要素，它具备同时多项处理功能。在 NEON 技术中，SIMD 最高可支援到同时 16 个运算。
（6）VFP
VFP 是在协同处理器针对 ARM 架构的衍生技术。它提供低成本的单精度和倍精度浮 点运算能力，并完全相容于 ANSI/IEEE Std 754-1985 二进制浮点算数标准。VFP 提供大多 数适用于浮点运算的应用，例如 PDA、智慧手机、语音压缩与解压、3D 图像以及数位音效、
打印机、机上盒，和汽车应用等。VFP 架构也支援 SIMD（单指令多重数据）平行化的短 向量指令执行。这在图像和讯号处理等应用上，非常有助于降低编码大小并增加输出效率。
在 ARM-based 处理器中，其他可见的浮点、或 SIMD 的协同处理器还包括了 FPA, FPE, iwMMXt。他们提供类似 VFP 的功能但在 opcode 层面上来说并不具有相容性。
（7）安全性扩充（TrustZone）
TrustZone(TM) 技术出现在 ARMv6KZ 以及较晚期的应用核心架构中。它提供了一种 低成本的方案，针对系统单芯片（SoC）内加入专属的安全核心，由硬件建构的存取控制方 式支援两颗虚拟的处理器。这个方式可使得应用程式核心能够在两个状态之间切换（通常改 称为领域（worlds）以避免和其他功能领域的名称混淆），在此架构下可以避免资讯从较可 信的核心领域泄漏至较不安全的领域。这种内核领域之间的切换通常是与处理器其他功能完 全无关联性（orthogonal），因此各个领域可以各自独立运作但却仍能使用同一颗内核。内存 和周边装置也可因此得知目前内核运作的领域为何，并能针对这个方式来提供对装置的机密 和编码进行存取控制。典型的 TrustZone 技术应用是要能在一个缺乏安全性的环境下完整 地执行操作系统，并在可信的环境下能有更少的安全性的编码。
24
Cortex-M4 处理器是由 ARM 专门开发的最新嵌入式处理器，它完美融合了高效的信号 处理能力以及 Cortex-M 系列处理器诸多无可比拟的优势，包括低功耗、低成本和易于使用，
旨在满足那些新兴的、灵活多变的解决方案的需求。 飞思卡尔 Kinetis 系列使用 ARM Cortex-M4 处理器，下一节将阐述 Kinetis 系列。
2.2 Kinetis系列微处理器概述
Kinetis系列微控制器是飞思卡尔公司于2010年下半年推出的基于ARM Cortex-M4内核 的微控制器，是业内首款Cortex-M4内核芯片。Kinetis系列微控制器采用了飞思卡尔 90纳米 薄膜存储器 (TFS) 闪存技术和 Flex存储器功能(可配置的内嵌EEPROM)，支持超过1000万 次的擦写。Kinetis 微控制器系列融合了最新的低功耗革新技术，具有高性能、高精度的混 合信号能力，宽广的互连性，人机接口和安全外设。
第一阶段产品由五个微控制器系列组成，见图2-1所示，包含超过两百种器件，在引脚、
外设和软件上可兼容。每个系列提供了不同的性能，存储器和外设特性。通过通用外设、存 储器映射和封装的一致性来实现系列内和各系列间的便捷移植。
图2-1 Kenetis 微控制器产品组合
由图2-1可见，所有的 Kinetis 系列都包含丰富的模拟、通信和定时控制外设，提供多 种闪存容量和输入输出引脚数量。所有Kinetis 系列都具有以下特性：
• 内核：
• ARM Cortex-M4 内核带DSP指令，性能可达1.25 DMIPS/MHz ( 部分Kinetis 系 列提供浮点单元)
• 多达32通道的DMA可用于外设和存储器数据传输并减少CPU干预
• 提供不同级别的CPU频率,有50 MHz、72 MHz 和100 MHz（部分Kinetis系列提 供120 MHz 和150 MHz )
• 极低的功耗：
• 10 种低功耗操作模式用于优化外设活动和唤醒时间以延长电池的寿命
• 低漏唤醒单元、低功耗定时器和低功耗RTC可以更加灵活地实现低功耗
• 行业领先的快速唤醒时间
25
• 存储器：
• 内存空间可扩展，从32 KB闪存/ 8 KB RAM 到 1 MB 闪存 / 128 KB RAM。多 个独立的闪存模块使同时进行代码执行和固件升级成为可能
• 可选的16 KB 缓存用于优化总线带宽和闪存执行性能
• Flex 存储器具有高达512 KB的FlexNVM 和高达16 KB的FlexRAM。FlexNVM 能够被分区以支持额外的程序闪存（例如引导加载程序）、数据闪存 ( 例如存储 大表) 或者EEPROM 备份。FlexRAM 支持EEPROM 字节写/ 字节擦除操作，并 且指示最大 EEPROM 空间
• EEPROM 最高超过一千万次的使用寿命
• EEPROM 擦除/ 写速度远高于传统的EEPROM
• 模拟混合信号：
• 快速、高精度的16位ADC、12位DAC、可编程增益放大器、高速比较器和内部 电压参考。提供强大的信号调节、转换和分析性能的同时降低了系统成本
• 人机接口 (HMI)：
• 低功耗感应触摸传感接口在所有低功耗模式均可工作
• 连接性和通信：
• UART支持ISO7816 和 IrDA， I2S、CAN、I2C 和 SPI
• 可靠性和安全性：
• 硬件循环冗余校验引擎用于验证存储器内容、通信数据和增加的系统可靠性
• 独立时钟工作的COP 用于防止代码跑飞
• 外部看门狗监控
• 定时和控制：
• 强大的FlexTimers 支持通用、PWM 和电机控制功能
• 载波调制器发射器用于产生红外波形
• 可编程中断定时器用于RTOS 任务调度或者为ADC 转换和可编程延迟模块提 供触发源
• 外部接口：
• 多功能外部总线接口提供和外部存储器、门阵列逻辑或LCD 的接口
• 系统：
• 5 V 容限的GPIO 带引脚中断功能
• 从 1.71 V 到 3.6 V 的宽操作电压范围，闪存编程电压低至 1.71 V ，并且此时 闪存和模拟外设所有功能正常
• 运行温度 -40 °C 到105 °C
除了以上共性，图 2-2列出了各Kinetis 系列所特有的性能。
26
图 2-2 Kinetis 系列微控制器特性
2.3 Kinetis系列微控制器存储器映像与编程结构
2010年11月，Freescale开始提供K60的样片，2011年上半年K60批量上市。
MK60N512VMD100是K60系列 MCU，是Kinetis系列的代表芯片。本书以该芯片为主要蓝 本阐述嵌入式开发所必备的硬件设计、软件设计及相关技术。一般来说，学习一个新的MCU 芯片，若用C语言进行编程，比较快速的学习过程是：
（1）了解性能及内部主要功能模块与存储空间的地址分配。
（2）了解基本的编程结构、编程模式及寻址方式。
（3）了解中断结构。
（4）了解芯片的引脚的总体布局情况，掌握硬件最小系统电路。
（5）理解第一个工程的结构，理解工程中各个文件的基本功能。一般来说，第一个工 程为一个简单的小程序，如利用通用 I/O 模块编程控制几个发光二极管，主要目的是给出程 序框架和工作过程。
（6）进行实际环境的编译（compile）、链接（link）生成可以下载到芯片内部 Flash 存 储器中的程序（可以运行的机器码），基本理解列表文件、机器码文件。
（7）一定要有硬件评估环境，这是学习新 MCU 的必需品。这样就可将程序利用写入 调试器下载到目标 MCU 中，在目标板上，观察运行情况。随后，可进一步利用嵌入式软件 的打桩调试技术，即在被测程序代码中插入一些函数或语句，利用这些函数或语句产生可在 硬件板上显示物理现象，供观察程序运行情况之用。
（8）从整个工程组成、各个文件、写入 Flash 存储器的机器码等角度，透彻理解第一 工程的执行过程。
（9）理解第一个带有中断过程的 C 语言工程结构，理解主循环与中断两条程序执行路 线各自的作用。
至此，以上学习过程已经覆盖学习一个新 MCU 硬件设计与软件编程的基本要素。完成 了以上学习步骤，就完成了“基本入门”过程。随后，可以在此框架下，结合嵌入式构件方
27 法，逐个模块学习就方便了。
本章给出上述过程的（1）—（4）步，下一章给出上述过程的（5）—（8）步。这两章 完成了“基本入门”的前 8 步。“基本入门”的第 9 步（第一个中断例程）将在第 4 章阐述。
为了规范编程，符合嵌入式软件工程的基本要求，提高硬件及底层驱动软件的可复用与可移 植性。
2.3.1 K60 系列 MCU 性能概述与内部结构简图
K60 微控制器系列具有IEEE 1588 以太网，全速和高速 USB 2.0 On-The-Go 带设备 充电探测，硬件加密和防窜改探测能力，具有丰富的模拟、通信、定时和控制外设，从100 LQFP 封装 256 KB 闪存开始可扩展到256 MAPBGA 1MB 闪存。 大闪存的 K60 系列器 件还可提供可选的单精度浮点单元、NAND 闪存控制器和DRAM 控制器。
图 2-3 给出了 K60 系列的模块结构框图。
图 2-3 K60 模块结构图
可选的芯片类型有 MK60N256VLQ100、MK60X256VLQ100、MK60N512VLQ100、
MK60N256VMD100、MK60X256VMD100 和 MK60N512VMD100。这些芯片的 CPU 频率与 引脚数都一样，但是在封装、Flash 容量、程序空间等方面还是有差别的。表 2-2 给出了可 选芯片的 MCU 简要描述，供选型参考之用。
28
表 2-2 K60 可选择的芯片类型
芯片类型 CPU 频率 引脚
数 封装 Flash 容量
程序
空间 EEPROM SRAM GPIO
MK60N256VLQ100 100 MHz 144 LQFP 256 KB
256
KB — 64 KB 100 MK60X256VLQ100 100 MHz 144 LQFP 512
KB
256
KB 4 KB 64 KB 100 MK60N512VLQ100 100 MHz 144 LQFP 512
KB
512
KB — 128
KB 100 MK60N256VMD100 100 MHz 144 MAP
BGA 256 KB
256
KB — 64 KB 100 MK60X256VMD100 100 MHz 144 MAP
BGA 512
KB 256 4 KB 64 KB 100 MK60N512VMD100 100 MHz 144 MAP
BGA 512 KB
512
KB — 128
KB 100 表 2-3 总结了 K60 系列 MCU 的共性
表 2-3. K60 系列器件的共性 工作特性 •电压范围 1.71V - 3.6V
• 闪存编程电压最低至1.71V
• 温度范围(TA) -40 to 105°C
• 灵活的工作模式
内核特性 • 32 位 ARM Cortex-M4 内核
• 支持DSP 指令
• 嵌套向量中断控制器(NVIC)
• 异步唤醒中断控制器(AWIC)
• 调试和跟踪
• 2 引脚串口调试 (SWD)
• IEEE 1149.1 JTAG 调试 (JTAG)
• IEEE 1149.7 简洁 JTAG (cJTAG)
• 端口跟踪接口单元(TPIU)
• 闪存片和断点单元 (FPB)
• 数据检测和跟踪单元(DWT)
• 指令跟踪宏单元 (ITM) 系统和功
耗管理
• 带外部监控引脚的软件和硬件看门狗
• 带16 个通道的DMA 控制器
• 低漏唤醒单元 (LLWU)
• 带10 种功耗模式的功耗管理控制器
• 不可屏蔽中断(NMI)
• 每个芯片 128 位唯一标识(ID) 数
时钟 • 多用途时钟发生器
• PLL 和FLL
• 内部参考时钟(32kHz 或 2MHz)
• 4MHz 到 32MHz 晶振
• 32kHz 到 40kHz 晶振
29
• 内部 1kHz 低功耗振荡器
• DC 到 50MHz 外部方波输入时钟 存储器和
存储器接 口
• Flex 存储器有FlexNVM ( 非易失闪存用于执行程序代码、存储数据或者备份 EEPROM 数据) 或者FlexRAM (RAM 存储器被用作传统的RAM 或者高耐擦写 EEPROM 存储和加快闪存程序运行)
• 闪存安全性和保护特性
• 串行闪存编程接口(EzPort) 安 全 和 集
成性
• 循环冗余校检(CRC)
模拟 • 16 位 SAR ADC
• 可编程的电压参考(VREF)
• 12 位 DAC
• 带 6 位 DAC 的高速模拟比较器 (CMP) 定时器 • 1x8ch 电机控制/ 通用/PWM 定时器(FTM)
• 2x2ch 正交解码器/ 通用/PWM 定时器 (FTM)
• 载波调制定时器(CMT)
• 可编程延迟模块 (PDB)
• 1x4ch 可编程中断定时器(PIT)
• 低功耗定时器(LPT)
通信 • 支持IEEE 1588 的以太网接口
• USB 全速/ 低速 OTG/ 主机/ 从设备接口
• CAN
• SPI
• I2C，支持SMBUS
• UART ( 带 ISO7816、IrDA 和硬件流控)
人机接口 • GPIO 支持引脚中断、DMA 请求、数字滤波和其他引脚控制选项
• 最大允许5V 输入
• 电容式触摸传感输入
2.3.2 K60 系列存储器映像
表 2-4 列出了不同频率、不同封装的 K60 系列微控制器的存储器大小。
表2-4 K60 系列MCU 概述
存储器 封装
CPU 频率 (MHz)
闪 存 (KB)
FlexNVM (KB)
SRAM (KB)
FlexRAM (KB)
100 LQFP (14x14)
104 BGA (8x8)
144 LQFP (20x20)
144 BGA (13x13)
196 BGA (15x15)
256 BGA (17x17)
100 256 — 64 — + + + + — —
100 512 — 128 — + + + + — —
100 256 256 64 4 + + + + — —
120 512 512 128 16 — — + + + +
150 512 512 128 16 — — + + + +
120 1024 — 128 — — — + + + +
30
150 1024 — 128 — — — + + + +
Flex存储器是飞思卡尔的新一代Flex存储器技术，为需要片上EEPROM、额外程序或数 据的开发者提供非常多样化和强大的解决方案。Flex 存储器和SRAM 一样简单快速，当用 作高耐久性擦写EEPROM 时，在完成程序运行和擦除功能时不需要用户或者系统干预。
Flex 存储器同时能提供平行于主程序闪存的额外闪存 (FlexNVM) 用于数据或者程序存储。
Flex 存储器使您能完全配置 FlexNVM 和 FlexRAM 模块，从而为应用提供最均衡的存储 器资源。用户可配置的参数包括：EEPROM 大小、擦写次数、写大小和额外程序/ 数据闪 存的大小。
FlexNVM能被用作EEPROM 配置的一部分、额外的程序或者数据闪存。也可以一部分 用作闪存同时另一部分被用作增强型EEPROM 备份
FlexRAM能被用作EEPROM 配置的一部分或者额外的系统RAM
K60 系 列 的 MCU 为 32 位 微 控制 器 ， 可 寻 址 4GB 的 地 址 空 间 ， 地 址 范围 为 0x0000_0000~0xFFFF_FFFF。K60 系列的存储器空间地址映像见表 2-5 所示。
表 2-5 K60 系列的存储器空间地址映像
地址范围 空间大小 实际的物理对象
0x0000_0000–0x0FFF_FFFF 256MB 可编程 flash 和只读数据(包括一开始 1024 字节的异常中 断向量)
0x1000_0000–0x13FF_FFFF 64MB
对 MK60N256VLQ100 芯片：未使用 对 MK60X256VLQ100 芯片：FlexNVM 对 MK60N512VLQ100 芯片：未使用 对 MK60N256VMD100 芯片：未使用 对 MK60X256VLQ100 芯片：FlexNVM 对 MK60N512VMD100 芯片：未使用
0x1400_0000–0x17FF_FFFF 64MB 对有 FlexNVM 的设备：FlexRAM
对只有可编程 Flash 的设备：可编程加速 RAM 0x1800_0000–0x1FFF_FFFF 128MB SRAM_L
0x2000_0000–0x200F_FFFF 1MB SRAM_U 0x2010_0000–0x21FF_FFFF 31MB 未使用
0x2200_0000–0x23FF_FFFF 32MB SRAM_U 的混合位宽区 0x2400_0000–0x3FFF_FFFF 448MB 未使用
0x4000_0000–0x4007_FFFF 512KB 外设桥 0（AIPS-Lite0）
0x4008_0000–0x400F_EFFF 508KB 外设桥 1（AIPS-Lite1）
0x400F_F000–0x400F_FFFF 4KB 通用输入输出 0x4010_0000–0x41FF_FFFF 25MB 未使用
0x4200_0000–0x43FF_FFFF 32MB 外设桥（AIPS-Lite）与通用输入输出的混合位宽区 0x4400_0000–0x5FFF_FFFF 448MB 未使用
0x6000_0000–0xDFFF_FFFF 2GB Flexbus 0xE000_0000–0xE00F_FFFF 1MB 私有外设 0xE010_0000–0xFFFF_FFFF 511MB 未使用
片上 RAM 分为 SRAM_L 和 SRAM_U，从表 2-5 可见它们是连续的存储映射。对于 SRAM_L 和 SRAM_U 如果处于片外时，在请求主机访问总线时将会产生一个错误。外设存 储映射在 0x4000_0000 到 0x400F_FFFF 区有两个从机端口，实现了 2 个外设桥(AIPS-Lite0 和 AIPS-Lite 1)： AIPS-Lite0 占 512KB ，AIPS-Lite1 占 508KB，4KB 的 GPIO。 AIPS-Lite0
31
连接到从机端口 2，可访问区间是 0x4000_0000 到 0x4007_FFFF。 AIPS-Lite1 和 GPIO 共享 从机端口 3，AIPS-Lite1 的可访问区间是 0x4008_0000 到 0x400F_EFFF，GPIO 的 4KB 可访 问区间是 0x400F_F000 到 0x400F_FFFF。它可直接连接到闩开关提供的主机不需要等待 AIPS-Lite 控制器的状态。 本模块的时钟是由 SIM 寄存器的 AIPS 控制位控制的。访问任何 未实现或未使能的外设桥信号将产生错误。 对于可编程模块访问外设桥，只有 4KB 的实现 空间。
2.4 K60的引脚功能与硬件最小系统
本书以 144 引脚 LQFP 封装的 MK60N512VMD100 芯片为例介绍 K60 的编程和应用。
2.4.1K60 的引脚功能
图 2-4 是 144 引脚 LQFP 封装的 MK60N512VMD100 的引脚图。每个引脚都可能有多个 复用功能，有的引脚有两个复用功能，有的有四个复用功能，还有的有六个复用功能，系统 设计时必须注意只能使用其中的一个功能。一般情况下，需要按引脚功能分类了解 MCU 引 脚功能情况。
图 2-4 是 144 引脚 LQFP 封装的 MK60N512VMD100 的引脚图 表 2-6 按引脚功能分类列出了 MK60N512VMD100 的工作支撑引脚。
32
表 2-6 MK60N512VMD100 工作支撑引脚表
分类 引脚名 引脚号 典型值 功能描述 备注
电 源 类
VDD
5、16、43、
56、70、94、
108、122、
135
3.3V 为 I/O 引脚提供电源 范围 1.71～3.6V
VSS
6、17、18、
44、57、71、
93、107、
121、134、
0V 为 I/O 引脚提供参考地
VDDA 31 3.3V 为 AD 转换模块供电源 范围 1.71～3.6V
VSSA 34 0V 为 AD 转换模块供参考地
VREFH 32 AD 模块参考高电平
VREFL 33 AD 模块参考高低平
VREF_OUT 37 内部产生的参考输出电压
VREGIN 22 USB 调节器输入电源 2.7~5.5
VOUT33 21 USB 调节器输出电源
VBAT 42 32KHz 晶振电源 1.71~3.6
复位 RESET 74 低电平时芯片复位
晶振
EXTAL32 41 RTC 晶振输入引脚（32KHz）
XTAL32 40 RTC 晶振输出引脚（32KHz）
EXTAL 72 外部晶振输入引脚
XTAL 73 外部晶振输出引脚
写入器
JTAG_TDI 51 JTAG 测试数据输入引脚
TCK 线上升沿时，从 线上取数
JTAG_TDO 52 JTAG 测试数据输出引脚
TCK 线下降沿时，数 据上线 JTAG_TCLK
50 JTAG 测试时钟线
JTAG_TMS 53 JTAG 测试模式选择线
用于设置 JTAG 控制 器的状态
JTAG_TRST 55 JTAG 复位
除去需要服务的引脚外，其它引脚可以为实际系统提供 I/O 服务。芯片提供服务的引脚 也可称为 I/O 端口资源类引脚。MK60N512VMD100（144 引脚 LQFP 封装）的有多达 100 个 I/O 引脚。其中 A 口 26 个，B 口 20 个，C 口 20 个，D 口 16 个，E 口 18 个，详细情况 见表 2-7 所示。
33 表 2-7 I/O 端口资源表
口 名
引脚 数
引脚 名
引脚 号
功能描述
第一 第二 第三 第四 第五 第六
A 26
PTA0 50 TSI0_C
H1 GPIO UART0_C TS_b
FTM0_
CH5
JTAG_TCLK/
SWD_CLK EZP_CLK PTA1 51 TSI0_C
H2 GPIO UART0_R X
FTM0_
CH6 JTAG_TDI EZP_DI
PTA2 52 TSI0_C
H3 GPIO UART0_T X
FTM0_
CH7
JTAG_TDO/
TRACE_SW O
EZP_DO
PTA3 53 TSI0_C
H4 GPIO UART0_R TS_b
FTM0_
CH0
JTAG_TMS/
SWD_DIO PTA4 54 TSI0_C
H5 GPIO FTM0_CH
1 NMI_b EZP_CS_b
PTA5 55 GPIO FTM0 _CH2
RMII0_R XER/MII0
_RXER
CMP2 _OUT
I2S0_RX_BC LK
JTAG_T RST
PTA6 58 GPIO FTM0_
CH3
TRACE_C LKOUT PTA7 59 ADC0_
SE10 GPIO FTM0_CH 4
TRACE _D3
PTA8 60 ADC0_
SE11 GPIO FTM1_CH 0
FTM1_
QD_P HA
TRACE_D2
PTA9 61 GPIO FTM1 _CH1
MII0_RX D3
FTM1 _QD_P
HB
TRACE_D1
PTA1
0 62 GPIO FTM2_
CH0
MII0_RXD 2
FTM2_
QD_P HA
TRACE_D0
PTA1
1 63 GPIO FTM2_
CH1
MII0_RXC LK
FTM2_
QD_P HB PTA1
2 64 CMP2_
IN0 GPIO CAN0_TX FTM1_
CH0
RMII0_RXD1/
MII0_RXD1
I2S0_TX D PTA1
3 65 CMP2_
IN1 GPIO CAN0_RX FTM1_
CH1
RMII0_RXD0/
MII0_RXD0
I2S0_TX_
FS
PTA1
4 66 GPIO SPI0_P CS0
UART0_T X
RMII0_
CRS_
DV/
MII0_R XDV
I2S0_TX_BC LK
34 PTA1
5 67 GPIO SPI0_S Ck
UART0_R X
RMII0_
TXEN/
MII0_T XEN
I2S0_RXD
PTA1
6 68 GPIO SPI0_S OUT
UART0_C TS_b
RMII0_
TXD0/
MII0_T XD0
I2S0_RX_FS
PTA1
7 69 ADC1_
SE17 GPIO SPI0_SIN
UART0 _RTS _b
RMII0_TXD1/
MII0_TXD1
I2S0_MC LK PTA1
8 72 EXTAL GPIO FTM0_FLT 2
FTM_C LKIN0 PTA1
9 73 XTAL GPIO FTM1_FLT 0
FTM_C
LKIN1 LPT0_ALT1 PTA2
4 75 GPIO MII0_T
XD2 FB_A29 PTA2
5 76 GPIO MII0_T
XCLK FB_A28 PTA2
6 77 GPIO MII0_T
XD3 FB_A27 PTA2
7 78 GPIO MII0_C
RS FB_A26 PTA2
8 79 GPIO MII0_T
XER FB_A25 PTA2
9 80 GPIO MII0_C
OL FB_A24
B 20
PTB0 81
ADC0_
SESE8/
ADC1_
SE8/
TSI0_C H0
GPIO I2C0_SCL FTM1_
CH0
RMII0_MDIO/
MII0_MDIO FTM1_Q D_PHA
PTB1 82
ADC0_
SE9/
ADC1_
SE9/
TSI0_C H6
GPIO I2C0_SDA FTM1_
CH1
RMII0_MDC/
MII0_MDC
FTM1_Q D_P
HB
PTB2 83
ADC0_
SE12/
TSI0_C H7
GPIO I2C0_SCL
UART0 _RTS _b
ENET0_1588 _TMR0
FTM0_FL T3
35 PTB3 84
ADC0_
SE13/
TSI0_C H8
GPIO I2C0_SDA
UART0 _CTS _b
ENET0_1588 _TMR1
FTM0_FL T0
PTB4 85 ADC1_
SE10 GPIO ENET0_15 88_TMR2
FTM1_
FLT0
PTB5 86 ADC1_
SE11 GPIO ENET0_15 88TMR3
FTM2_
FLT0 PTB6 87 ADC1_
SE12
GPIO FB_AD23
PTB7 88 ADC1_
SE13
GPIO FB_AD22
PTB8 89 GPIO
UART3 _RTS _b
FB_AD21
PTB9 90 GPIO SPI1_P CS1
UART3_C TS _b
FB_AD 20 PTB1
0 91 ADC1_
SE14 GPIO SPI1_PCS 0
UART3
_RX FB_AD19 FTM0_FL T1 PTB1
1 92 ADC1_
SE15 GPIO SPI1_SCK UART3 _TX
FB_AD18 FTM0_FL T2 PTB1
6 95 TSI0_C
H9 GPIO SPI1_SOU T
UART0
_RX FB_AD17 EWM_IN PTB1
7 96 TSI0_C
H10 GPIO SPI1_SIN UART0
_TX FB_AD16 EWM_OU T_b PTB1
8 97 TSI0_C
H11 GPIO CAN0_TX FTM2_
CH0
I2S0_TX_BC LK
FB_AD15 HA PTB1
9 98 TSI0_C
H12 GPIO CAN)_RX FTM2_
CH1 I2S0_TX_FS FB_OE_b PTB2
0 99 GPIO SPI2_P
CS0 FB_AD31 CMP0_
OUT PTB2
1 100 GPIO SPI2_S
CK FB_AD30 CMP1_
OUT PTB2
2 101 GPIO SPI2_S
OUT FB_AD29 CMP2_
OUT PTB2
3 102 GPIO SPI2_S
IN FB_AD28
C 20 PTC0 103
ADC0_
SE14/
TSI0_C H13
GPIO SPI0_PCS 4
PDB0_
EXTR G
I2S0_TXD FB_AD14
36 PTC1 104
ADC0_
SE15/
TSI0_C H14
GPIO SPI0_PCS 3
UART1 _RTS _b
FTM0_CH0 FB_AD13
PTC2 105
ADC0_
SE4b/
CMP1_
IN0/
TSI0_C H15
GPIO SPI0_PCS 2
UART1 _CTS _b
FTM0_CH1 FB_AD12
PTC3 106 CMP1_
IN1 GPIO SPI0_PCS 1
UART1
_RX FTM0_CH2 FB_CLK OUT PTC4 109 GPIO SPI0_P
CS0
UART1_T X
FTM0_
CH3
FB_AD11 CMP1_O UT PTC5 110 GPIO SPI0_S
CK
LPT0_ALT 2
FB_AD
10 CMP0_OUT
PTC6 111 CMP0_
IN0 GPIO SPI0_SOU T
PDB0_
EXTRG FB_AD9
PTC7 112 CMP0_
IN1 GPIO SPI0_SIN FB_AD 8
PTC8 113
ADC1_
SE4b/
CMP0_
IN2
GPIO I2S0_MCL K
I2S0_C
LKIN FB_AD7
PTC9 114
ADC1_
SE5b/
CMP0_
IN3
GPIO
I2S0_RX_
BC LK
FB_AD
6 FTM2_FLT0
PTC1 0 115
ADC1_
SE6b/
CMP0_
IN4
GPIO I2C1_SCL I2S0_R
X_FS FB_AD5
PTC1
1 116 ADC1_
SE7b GPIO I2C1_SDA I2S0_R
XD FB_RW_b
PTC1
2 117 GPIO UART4
_RTSb FB_AD27
PTC1
3 118 GPIO
UART4 _CTS_
b
FB_AD26
PTC1
4 119 GPIO UART4
_RX FB_AD25
37 PTC1
5 120 GPIO UART4
_TX FB_AD24
PTC1
6 123 GPIO CAN1_
RX
UART3_R X
ENET0 _1588 _TMR0
FB_CS5_b/
FB_TSIZ1/
FB_BE23_16 _BLS15_8_b
PTC1
7 124 GPIO CAN1_
TX
UART3_T X
ENET0 _1588 _TMR1
FB_CS4_b/
FB_TSIZ0/
FB_BE31_24 _BLS7_0_b
PTC1
8 125 GPIO
UART3 _RTS_
b
ENET0_15 88 _TMR2
FB_TB ST_b/
FB_CS 2_b/
FB_BE 15_8_
BLS23 _16_b
PTC1
9 126 GPIO
UART3 _CTS _b
ENET0_15 88 _TMR3
FB_CS 3_b/
FB_BE 7_0_B LS31_2 4_b
FB_TA_b
D 16
PTD0 127 GPIO SPI0_P CS0
UART2_R TS_b
FB_AL E/FB_C
S1_b/
FB_TS _b
PTD1 128 ADC0_
SE5b GPIO SPI0_SCK
UART2 _CTS _b
FB_CS0_b
PTD2 129 GPIO SPI0_S OUT
UART2_R X
FB_AD 4
PTD3 130 GPIO SPI0_S IN
UART2_T X
FB_AD 3
PTD4 131 GPIO SPI0_P CS1
UART0_R TS _b
FTM0_
CH4 FB_AD2
EWM_IN
PTD5 132 ADC0_
SE6b GPIO SPI0_PCS 2
UART0 _CTS _b
FTM0_CH5 FB_AD1
38 PTD6 133 ADC0_
SE7b GPIO SPI0_PCS 3
UART0
_RX FTM0_CH6 FB_AD0
PTD7 136 GPIO CMT_I RO
UART0_T X
FTM0_
CH7
FTM0_FLT1
PTD8 137 GPIO I2C0_S CL
UART5_R X
FB_A1 6
PTD9 138 GPIO I2C0_S DA
UART5_T X
FB_A1 7
PTD1
0 139 GPIO
UART5 _RTS _b
FB_A18
PTD1
1 140 GPIO SPI2_P CS0
UART5_C TS _b
SDHC0 _CLKI
N
FB_A19
PTD1
2 141 GPIO SPI2_S CK
SDHC0_D 4
FB_A2 0 PTD1
3 142 GPIO SPI2_S OUT
SDHC0_D 5
FB_A2 1 PTD1
4 143 GPIO SPI2_S IN
SDHC0_D 6
FB_A2 2 PTD1
5 144 GPIO SPI2_P CS1
SDHC0_D 7
FB_A2 2
E 18
PTE0 1 ADC1_
SE4a GPIO SPI1_PCS 1
UART1
_TX SDHC0_D1 I2C1_SD A
PTE1 2 ADC1_
SE5a GPIO SPI1_SOU T
UART1
_RX SDHC0_D0 I2C1_SC L
PTE2 3 ADC1_
SE6a GPIO SPI1_SCK
UART1 _CTS _b
SDHC0_DCL K
PTE3 4 ADC1_
SE7a GPIO SPI1_SIN
UART1 _RTS _b
SDHC0_CMD
PTE4 7 GPIO SPI_P CS0
UART3_T X
SDHC0 _D3
PTE5 8 GPIO SPI_P CS2
UART3_R X
SDHC0 _D2
39
2.4.2K60 硬件最小系统
MCU的硬件最小系统是指可以使内部程序运行的所必须的外围电路，也可以包括写入 器接口电路。使用一个芯片，必须完全理解其硬件最小系统。当MCU工作不正常时，首先 查找最小系统中可能出错的元件。一般情况下，MCU的硬件最小系统由电源、晶振及复位 等电路组成。芯片要能工作，必须有电源与工作时钟，至于复位电路则提供不掉电情况下 MCU重新启动的手段。由于Flash存储器制造技术的发展，大部分芯片提供了在板或在系统
（On System）写入程序功能，即把空白芯片焊接到电路板上后，再通过写入器把程序下载 到芯片中。这样，硬件最小系统应该把写入器的接口电路也包含在其中。基于这个思路，
MK60N512VMD100芯片的硬件最小系统包括电源电路、复位电路、晶振电路及JTAG接口 电路。下面分别对这些电路给出简明分析。
PTE6 9 GPIO SPI_P CS3
UART3_C TS_b
I2S0_M
CLK I2S0_CLKIN
PTE7 10 GPIO
UART3 _RTS _b
I2S0_RXD
PTE8 11 GPIO UART5 _TX
I2S0_RX_
FS
PTE9 12 GPIO UART5 _RX
I2S0_RX_
BCLK
PTE1
0 13 GPIO
UART5 _CTS _b
I2S0_TXD
PTE1
1 14 GPIO
UART5 _RTS _b
I2S0_TX_F S
PTE1
2 15 GPIO
I2S0_T X_BC LK PTE2
4 45 ADC0_
SE17 GPIO CAN1_TX UART4
_TX EWM_OUT_b PTE2
5 46 ADC0_
SE18 GPIO CAN1_RX UART4
_RX EWM_IN
PTE2
6 47 GPIO UART4 _CTSb
ENET_158 8_
CLKIN
RTC_C LKOU
T
USB_CLKIN
PTE2
7 48 GPIO UART4 _RTSb PTE2
8 49 GPIO 总
数 100
40
1．电源及其滤波电路
电路中需要大量的电源类引脚用来提供足够的电流容量。所有的电源引脚必须外接适 当的滤波电容抑制高频噪音。图2-5给出了MK60N512VMD100硬件最小系统的电源和地连 接图。
电源（VDDx）与地（VSSx）包括很多引脚，如VDDA、VSSA、VDD1~VDD6、VSS1~VSS8、
VREAFH和VREAFL等。一些电源与地引脚仅用于外接滤波电容，内部已经连接到电源与地，
芯片参考手册指出不需要再外接电源。至于电容外接，是由于集成电路制造技术所限，无 法在IC内部通过光刻的方法制造这些电容。电源滤波电路，用于改善系统的电磁兼容性，
降低电源波动对系统的影响，增强电路工作稳定性。为标识系统通电与否，可以增加一个 电源指示灯。
图 2-5 MK60N512VMD100 电源电路
2．复位电路
图2-6给出了MK60N512VMD100硬件最小系统的复位电路。复位，意味着MCU一切重 新开始。复位引脚为RESET 。若RESET 信号有效（低电平），MCU复位。复位电路原理如下：
正常工作时复位输入引脚RESET 通过一个10K的电阻接到电源正极，所以应为高电平。若按 下复位按钮，则RESET 脚接地，为低电平，导致芯片复位。
从引起MCU复位的内部与外部因素区分，复位分为外部复位与内部复位两种。外部复 位有上电复位、按下“复位按钮”复位。内部复位有看门狗定时器复位、低电压复位、低 漏唤醒(LLWU)复位、MCG丢失时钟复位、软件复位、锁定复位、EzPort复位等。
从复位时芯片是否处于上电状态区分，复位可分为冷复位与热复位。芯片从无电状态 上电的复位属于冷复位，芯片处于带电状态的复位叫热复位。冷复位后，MCU内部RAM的 内容是随机的。而热复位后，MCU内部RAM的内容保持复位前的内容，即热复位并不会引 起RAM中内容的丢失。
从CPU响应快慢区分，复位可分为异步复位与同步复位。异步复位源提出的复位请求一 般表示一种紧要的事件，因此复位控制逻辑不等到当前总线周期结束，复位立即有效。异 步复位源有上电、丢失时钟、低压检测LVD、失去锁定等。同步复位的处理方法与异步复 位不同，当一个同步复位源提出一个复位请求时，复位控制器并不使之立即起作用，而是
41
等到当前总线周期结束，这是为了保护数据的完整性。在该总线周期结束后，下一个系统 时钟的上升沿时，复位才有效。同步复位有看门狗定时器、软件等。
图 2-6 MK60N512VMD100 复位电路
3．晶振电路
晶振电路为芯片提供准确的工作时钟。
晶体振荡器分为无源晶振和有源晶振两种类型。需要外接电源的晶振称为有源晶振。
无源晶振与有源晶振的英文名称不同，无源晶振为crystal（晶体），而有源晶振则叫做oscillator
（振荡器）。无源晶振是有两个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，
图 2-7 MK60N512VMD100 晶振电路
自身无法振荡起来。MK60N512VMD100内部集成多用途时钟产生器（Multipurpose Clock Generator ，MCG）模块，用于将晶振输入时钟倍频至系统所需时钟。MK60N512VMD100 共需要两个晶振，一个是芯片的主晶振，用于产生芯片和外设的工作时钟，另一个是实时 定时器的晶振（RTC）。苏州大学飞思卡尔嵌入式实验室开发的核心板主芯片时钟使用 50MHZ有源晶振，RTC时钟使用32.768KHZ无源晶振，图2-7为系统晶振电路。在硬件布线 时需要注意晶振附近不能走高频信号，晶振应该尽量靠近晶振输入引脚。晶振一旦不能正 常工作，芯片将无法工作。晶振实际上负责给芯片提供心跳。
42
4．JTAG 电路
Kinetis 芯片使用的是 ARM Cortex-M4 内核，该内核内部集成了 JTAG（Joint Test Action Group）接口，通过 JTAG 接口可以实现程序下载和调试功能。图 2-8 为 JTAG 接口电路。
图 2-8 MK60N512VMD100 JTAG 电路
2.4.3 硬件最小系统测试方法
前面介绍了硬件最小系统的设计，给出了硬件最小系统元件的参考值。硬件最小系统电 路原理图见光盘。
根据原理图制作了印刷电路板后，就开始硬件电路板的焊接和测试了。具体过程如下：
（1）焊接电源、复位电路、晶振电路、以及 JTAG 接口电路。注意：电源的滤波电容 不可漏焊，否则芯片所受干扰较大，影响调试。
（2）在确保电源和地未短路的情况下接通电源，测量电压是否正常，检查按下复位按 钮是否能够复位（观察复位指示灯）。
（3）将写入器与电路板连接，启动开发环境 IAR Embedded Workbench for RAM 6.10，
对目标 MCU 进行擦除，如果成功则说明最小系统工作正常。
（4）将第一个样例程序下载到 Flash 中，观察小灯闪烁情况。
（5）硬件最小系统测试通过以后就可以进行其他模块焊接。正确的做法是，焊完一个 模块后，应紧接着测试该模块工作是否正常，切忌焊接多个模块后再进行测试，因为一旦出 现问题，就很难定位具体是哪个模块的问题。
