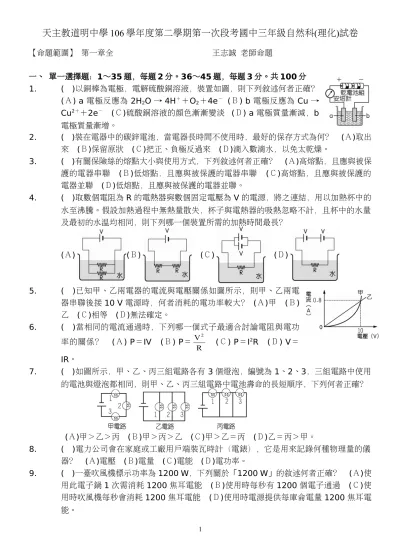

天主教道明中學 106 學年度第二學期第一次段考國中三年級自然科(理化)試卷
【命題範圍】 第一章全 王志誠 老師命題
一、 單一選擇題：1～35 題，每題 2 分。36～45 題，每題 3 分。共 100 分 1. ( )以銅棒為電極，電解硫酸銅溶液，裝置如圖，則下列敘述何者正確？
(Ａ) a 電極反應為 2H2O → 4H＋＋O2＋4e－ (Ｂ) b 電極反應為 Cu → Cu2＋＋2e－ (Ｃ)硫酸銅溶液的顏色漸漸變淡 (Ｄ) a 電極質量漸減，b 電極質量漸增。
2. ( )裝在電器中的碳鋅電池，當電器長時間不使用時，最好的保存方式為何？ (Ａ)取出 來 (Ｂ)保留原狀 (Ｃ)把正、負極反過來 (Ｄ)滴入數滴水，以免太乾燥。
3. ( )有關保險絲的熔點大小與使用方式，下列敘述何者正確？ (Ａ)高熔點，且應與被保 護的電器串聯 (Ｂ)低熔點，且應與被保護的電器串聯 (Ｃ)高熔點，且應與被保護的 電器並聯 (Ｄ)低熔點，且應與被保護的電器並聯。
4. ( )取數個電阻為 R 的電熱器與數個固定電壓為 V 的電源，將之連結，用以加熱杯中的 水至沸騰。假設加熱過程中無熱量散失，杯子與電熱器的吸熱忽略不計，且杯中的水量 及最初的水溫均相同，則下列哪一個裝置所需的加熱時間最長？
(Ａ) (Ｂ) (Ｃ) (Ｄ)
5. ( )已知甲、乙兩電器的電流與電壓關係如圖所示，則甲、乙兩電 器串聯後接 10 V 電源時，何者消耗的電功率較大？ (Ａ)甲 (Ｂ) 乙 (Ｃ)相等 (Ｄ)無法確定。
6. ( )當相同的電流通過時，下列哪一個式子最適合討論電阻與電功 率的關係？ (Ａ) P＝IV (Ｂ) P＝
R
V
2 (Ｃ) P＝I2R (Ｄ) V＝IR。
7. ( )如圖所示，甲、乙、丙三組電路各有 3 個燈泡，編號為 1、2、3，三組電路中使用 的電池與燈泡都相同，則甲、乙、丙三組電路中電池壽命的長短順序，下列何者正確？
(Ａ)甲＞乙＞丙 (Ｂ)甲＞丙＞乙 (Ｃ)甲＞乙＝丙 (Ｄ)乙＝丙＞甲。
8. ( )電力公司會在家庭或工廠用戶端裝瓦時計（電錶），它是用來記錄何種物理量的儀 器？ (Ａ)電壓 (Ｂ)電量 (Ｃ)電能 (Ｄ)電功率。
9. ( )一臺吹風機標示功率為 1200 W，下列關於「1200 W」的敘述何者正確？ (Ａ)使 用此電子鍋 1 次需消耗 1200 焦耳電能 (Ｂ)使用時每秒有 1200 個電子通過 (Ｃ)使 用時吹風機每秒會消耗 1200 焦耳電能 (Ｄ)使用時電源提供每庫侖電量 1200 焦耳電 能。
10. ( ) 下列關於家庭用電的敘述，哪些是正確的？(甲)家庭用電是採串聯的方式，以避免 使用的電器愈多，電流愈大；(乙) 110 V、60 W 與 110 V、100 W 的兩燈泡串聯使用 時，60 W 燈泡比較亮；(丙)一條上限為 15 A 的延長線不能被 110 V、880 W 的電鍋 與 110 V、1100 W 的烤箱同時使用；(丁) 110 V、880 W 的電鍋累計使用 10 小時與 110 V、1100 W 的烤箱累計使用 7 小時，兩者所耗總電能少於 15 度；(戊)家庭用電 的插座孔，其中一孔為正極，另一孔為負極。 (Ａ)甲乙 (Ｂ)乙丙 (Ｃ)丙丁 (Ｄ)甲 戊。
11. ( )如圖所示，甲、乙、丙為三個相同規格的燈泡，若流經甲燈泡的 電流為 3 A，則下列何者正確？ (Ａ)流經甲燈泡的電流為乙燈泡的 兩倍 (Ｂ)流經甲、丙兩燈泡的電流大小相等 (Ｃ)丙燈泡的電阻為 1 Ω (Ｄ)流經乙燈泡的電流為 1.5 A。
12. ( )如圖，欲將鐵質鑰匙鍍銅，以鋅銅電池為電源，下列敘述何者正確？
(Ａ)線路連接為 A 接 X，B 接 Y (Ｂ) X 和 A 發生氧化反應 (Ｃ) Y 和 A 的質量增加 (Ｄ)兩杯硫酸銅溶液的濃度都變小。
13. ( )如圖(一)所示，當甲、乙兩燈泡串聯時，甲燈泡比 乙燈泡亮；如果將兩燈泡並聯後，如圖(二)所示，其中 甲、乙兩燈泡的亮度關係，下列何者正確？ (Ａ)甲燈 泡比乙燈泡亮 (Ｂ)甲燈泡與乙燈泡一樣亮 (Ｃ)甲燈泡 比乙燈泡暗 (Ｄ)甲、乙兩燈泡產生亮暗交替變化的現 象。
14. ( )電路裝置如圖所示。假設導線的電阻都很小，可忽略不計，則用導線 連接哪兩個接點時會導致整個電路短路？ (Ａ) a、c (Ｂ) c、b (Ｃ) b、d (Ｄ) d、e。
15. ( )如圖為以鋅銅電池為電源，對鉛蓄電池充電，若已知 A 極 是鉛板，則下列何者錯誤？ (Ａ)鋅銅電池的化學能減少，鉛 蓄電池的化學能增加 (Ｂ)經一段時間後，只有 Zn 棒和 B 極 的質量減輕 (Ｃ)鉛蓄電池中稀硫酸的濃度變大 (Ｄ) Zn 棒 接 A 極，Cu 棒接 B 極。
16. ( )已知甲、乙兩電路的電池均相同，且燈泡 L1、L3 的電阻 為 3 歐姆，燈泡 L2、L4 的電阻為 1 歐姆，則甲電路與乙電路 的電路總電功率之比為何？ (Ａ) 1：1 (Ｂ) 16：3 (Ｃ) 3：
16 (Ｄ) 5：4。
17. ( )甲、乙和丙為三個燈泡，甲之電阻為 1 歐姆，乙和丙之電阻皆為 4 歐姆，將此三個燈泡連接成如圖之電路形式，若燈泡之電阻皆符合歐姆 定律，則甲和乙兩燈泡的電功率比為多少？ (Ａ) 1：1 (Ｂ) 1：2 ( Ｃ) 2：1 (Ｄ) 4：1。
圖(一) 圖(二)
18. ( )汽車用的鉛蓄電池電壓為 12 伏特，實際上是為下列何者？ (Ａ)由六個鉛蓄電池槽 串聯而成 (Ｂ)由六個鉛蓄電池槽並聯而成 (Ｃ)由八個鉛蓄電池槽串聯而成 (Ｄ)由八 個鉛蓄電池槽並聯而成。
19. ( )甲、乙、丙為三個完全相同之燈泡，如圖所示，今自 a、b 兩端分別 接線連接至外電源之正負極以導通電流，則以下相關的敘述，何者正確？
(Ａ)三燈泡之亮度皆相等 (Ｂ)甲燈泡消耗的電功率是乙燈泡與丙燈泡的 總和 (Ｃ)通過甲燈泡的電流為乙燈泡或丙燈泡的一半 (Ｄ)甲燈泡消耗 的電功率是乙燈泡與丙燈泡的總和之兩倍。
20. ( )如圖所示之電路中，將兩個 1.5 伏特的電池串聯後接上 6 歐姆的電 阻，則下列敘述何者正確？ (Ａ)每個電池提供 1.5 瓦特的電功率 (Ｂ )每個電池提供 3 瓦特的電功率 (Ｃ)流過電阻的電流為 0.25 安培 ( Ｄ)流過電阻的電流為 0.5 安培。
21. ( )有關圖中鉛蓄電池的敘述，下列何者正確？ (Ａ)鉛蓄電池正在充電，能 量轉換為化學能變為電能，電流方向為順時針 (Ｂ)正極反應為 PbO2 失去電 子變為 PbSO4，且質量變重 (Ｃ)負極反應為 Pb 得到電子變為 PbSO4，且 質量變重 (Ｄ)該電池的電解液為硫酸，反應後密度變小、濃度變小。
22. ( )將電阻器甲和電阻器乙並聯後，連接至電源上，如圖所示。若甲 的電阻比乙小，而且此時甲的電功率是 5 W，則乙的電功率為多少？
(Ａ)大於 5 W (Ｂ)等於 5 W (Ｃ) 小於 5 W (Ｄ)無法預測。
23. ( )觀察圖中的裝置，在表中的何種狀況下，電燈泡可能會發光？
( Ａ ) 甲 ( Ｂ ) 乙 ( Ｃ ) 丙 ( Ｄ ) 丁 。
代號 P 電極 Q 電極 液體
甲 Mg Mg 稀硫酸
乙 Mg Cu 水
丙 Cu Cu 稀硫酸
丁 Mg Cu 稀硫酸
24. ( )下列敘述何者錯誤？ (Ａ)碳鋅電池的碳棒只負責導電，而不參與反應 (Ｂ)碳鋅電 池內添加石墨粉是為了減少電阻 (Ｃ)碳鋅電池內的電解質是氯化銨 (Ｄ)碳鋅電池的 鋅殼為正極。
25. ( )當人不小心接觸高壓電而觸電時，旁人常會使用乾燥的木棒先行撥開接觸人體的電 線，再搬運傷者。下列何者是使用乾燥木棒撥開電線的原因？ (Ａ)木棒的密度比水小 (Ｂ)木棒不具磁性 (Ｃ)木棒不易導電 (Ｄ)木棒不易導熱。
26. ( )有關水的電解實驗，裝置如圖，則下列敘述何者正確？ (Ａ)燒杯內 的液體為純水 (Ｂ) B 試管所收集的氣體具可燃性 (Ｃ)電解後，A 管及 B 管所收集氣體的質量比為 1：2 (Ｄ)電解後，A 管及 B 管所收集氣體 的分子數比為 2：1。
27. ( )甲、乙兩車使用相同規格的鉛蓄電池，甲車因電池的電能耗盡，車主欲使用導線連 接甲、乙兩車的電池，利用乙車電池的電能來發動甲車，則車主應以下列哪一種方式連 接兩車電池才能發動甲車，又能避免傷害到甲車的電路？
(Ａ) (Ｂ) (Ｃ) (Ｄ)
28. ( )下列有關電池的敘述，何者正確？ (Ａ)鋅銅電池的電解液是電中性 (Ｂ)鋅銅電池 是將電能轉成化學能的一種裝置 (Ｃ)鉛蓄電池充電時，其正極接外電源的負極 (Ｄ) 鉛蓄電池放電後，負極的質量減輕。
29. ( )以吹風機吹頭髮時，通電以後，內部的鎳鉻絲熱得發紅，而吹風機相連的電源線卻 不會太熱，原因為何？ (Ａ)通過導線的電流大 (Ｂ)鎳鉻絲的電阻小，發熱電功率小 (Ｃ)通過鎳鉻絲的電流大 (Ｄ)電源線的電阻小，發熱電功率小。
30. ( )碳鋅電池放電時電子流的流向為何？ (Ａ)由鋅經外電路至碳棒 (Ｂ)由鋅經內電路 至碳棒 (Ｃ)由碳棒經外電路到鋅 (Ｄ)由碳棒經內電路到鋅。
31. ( )發電廠為減少電能損耗，通常採用下列何種方式輸送電力至用戶端？ (Ａ)高電壓、
低電流 (Ｂ)低電壓、高電流 (Ｃ)高電壓、高電流 (Ｄ)低電壓、低電流。
32. ( )如圖所示，以鎳片、銅片及鎳電鍍液等構成一電路。調節可變 電阻器，使電流達到 0.1 A，通電 10 分鐘至 15 分鐘，則下列敘 述何者正確？ (Ａ)銅片表面漸漸被析出的鎳包起來 (Ｂ)正極反 應為 Ni2＋＋2e－→ Ni (Ｃ)負極的鎳漸漸減少 (Ｄ)鎳電鍍液中的 亞鎳離子濃度慢慢減少。
33. ( )如圖的電路中，電池供電的電功率為多少瓦特？ (Ａ) 0.5 (Ｂ) 1 ( Ｃ) 1.5 (Ｄ) 6。
34. ( )已知電池的電壓為 1.5 伏特，則此電池每提供 1 安培的電流時，其所提供電能的電 功率為多少？ (Ａ) 1 瓦特 (Ｂ) 1.5 瓦特 (Ｃ) 1.5 伏特 (Ｄ) 2.5 瓦特。
35. ( )某電熱器標示 100 V、500 W，若將兩個該電熱器串聯後接於 100 V 電源，則總電 功率為多少 W？ (Ａ) 250 (Ｂ) 500 (Ｃ) 1000 (
Ｄ) 2000。
36. ( )宥亘家中的電器皆使用 110 伏特的電源，且各電器 之電功率如表所示。某天，她使用檯燈 10 小時、電視 5 小時、電冰箱 3 小時、電鍋 1 小時，則通過下列何種電 器的總電量最多？ (Ａ)檯燈 (Ｂ)電視 (Ｃ)電冰箱 (Ｄ)電鍋。
37. ( )一電路裝置如圖所示，此時甲、乙兩顆燈泡都發亮。按下開關 S 接通電流後，若甲、乙兩燈泡均未燒毀，且導線與開關的電阻忽略不 計，則下列各選項中的情形，何者最可能發生？ (Ａ)兩燈泡均發亮 (Ｂ)兩燈泡均不亮 (Ｃ)甲燈泡不亮，乙燈泡仍發亮 (Ｄ)乙燈泡不亮，
甲燈泡仍發亮。
38. ( )子茵家中的屋頂裝設了一片太陽能板，這是一種可以將光能轉換為電能的設備。 子 茵某日記錄此太陽能板日照 12 小時產生了 2.4 度的電能，則此太陽能板在這 12 小時 中的平均電功率為多少瓦特？（1 度＝1 仟瓦．小時） (Ａ) 0.2 (
Ｂ) 5 (Ｃ) 200 (Ｄ) 5000。
39. ( )鋅銅電池裝置如圖，當放電時，有關離子移動的方向，下列敘
電器 電功率（瓦特）
檯燈 18
電視 250
電冰箱 300
電鍋 800
述何者正確？ (Ａ)鋅離子離開鋅片，銅離子移近銅片 (Ｂ)鋅離子離開鋅片，銅離子離 開銅片 (Ｃ)鋅離子移近鋅片，銅離子移近銅片 (Ｄ)鋅離子移近鋅片，銅離子離開銅片。
40. ( )已知電鍋的電壓為 110 V，通過的電流為 8 A，則電鍋在 10 分鐘內可以產生多少卡 熱 量 ？ （1 焦 耳 ＝ 0.24 卡 ） ( Ａ ) 8×110×10 ( Ｂ ) 8×110×10×60 ( Ｃ ) 8×110×10×60×4.2 (Ｄ) 8×110×10×60×0.24。
41. ( )將燈泡甲、乙、丙與電池連接成通路，如圖所示，發現甲燈 泡的亮度最亮，乙燈泡的亮度最暗。已知甲燈泡的電阻為 R甲， 乙燈泡的電阻為 R乙，丙燈泡的電阻為 R丙，則下列敘述何者正
確？ (Ａ) R甲＞R丙＞R乙 (Ｂ) R丙＞R乙＞R甲 (Ｃ) R甲＝R乙＝R丙 (Ｄ) R乙＞R丙＞ R甲。
42. ( )某電池的電壓為 1.5 伏特，接上一個燈泡時，每秒可產生 0.3 焦耳的熱能，如果再 串聯一個電阻相同的燈泡，則兩燈泡每秒一共消耗多少電能？ (Ａ) 0.15 焦耳 (Ｂ) 0.3 焦耳 (Ｃ) 0.45 焦耳 (Ｄ) 0.69 焦耳。
43. ( )芸涵想要在銅製的鑰匙圈上鍍一層鋅，則下列有關實驗裝置的敘述，何者正確？ ( Ａ)可利用硫酸銅作為電鍍液 (Ｂ)可用家用 110 V 的電源 (Ｃ)應將鋅片接於正極，銅 製的鑰匙圈則接於負極 (Ｄ)電鍍過程中鋅片的質量不變。
44. ( )熱量計 A、B 中分別裝有 15℃的水 200 公克，圖中 的伏特計指示 30 伏特，安培計指示 5 安培。試問：當熱 量計 A 的水溫變為 45℃時，熱量計 B 的水溫變為多少
℃？ (Ａ) 20 (Ｂ) 30 (Ｃ) 35 (Ｄ) 40。
45. ( )詠涵家中使用的電器裝置如圖所示，每個燈泡為 100 W，R1 為 200 W 電視機，R2 為 230 W 冰箱，R3 為 1000 W 微波爐，R4 為 2000 W 冷氣機，當所有開關接通時，則通 過電源的電流為多少安培？(Ａ) 32 (Ｂ) 33 (Ｃ) 34 (Ｄ) 35 安培。
單一選擇題 1. (Ｄ) 2. (Ａ) 3. (Ｂ) 4. (Ｂ) 5. (Ａ) 6. (Ｃ) 7. (Ｂ) 8. (Ｃ)
9. (Ｄ) 10. (Ｂ) 11. (Ｃ) 12. (Ｂ) 13. (Ｃ) 14. (Ｃ) 15. (Ｂ) 16. (Ｃ)
17. (Ａ) 18. (Ａ) 19. (Ｄ) 20. (Ｄ) 21. (Ｄ) 22. (Ｃ) 23. (Ｄ) 24. (Ｄ)
25. (Ｃ) 26. (Ｂ) 27. (Ｂ) 28. (Ａ) 29. (Ｄ) 30. (Ａ) 31. (Ａ) 32. (Ａ)
33. (Ｃ) 34. (Ｂ) 35. (Ａ) 36. (Ｂ)
37. (Ｃ) 38. (Ｃ) 39. (Ａ) 40. (Ｄ)
41. (Ａ) 42. (Ａ) 43. (Ｃ) 44. (Ｃ)
45. (Ｂ)
