• 沒有找到結果。

電鍍鎳鈷與鎳鐵合金組織與機械性質之研究 鄧伊浚、林招松、李春穎

N/A
N/A
Protected

Academic year: 2022

Share "電鍍鎳鈷與鎳鐵合金組織與機械性質之研究 鄧伊浚、林招松、李春穎"

Copied!
3
0
0

加載中.... (立即查看全文)

全文

(1)

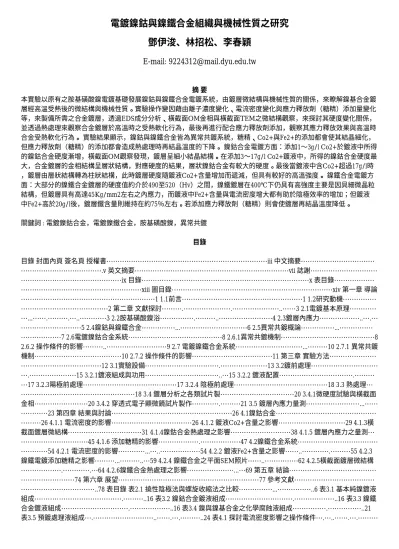

電鍍鎳鈷與鎳鐵合金組織與機械性質之研究 鄧伊浚、林招松、李春穎

E-mail: [email protected]

摘 要

本實驗以原有之胺基磺酸鎳電鍍基礎發展鎳鈷與鎳鐵合金電鍍系統,由鍍層微結構與機械性質的關係,來瞭解鎳基合金鍍 層經高溫受熱後的微結構與機械性質。實驗操作變因藉由離子濃度變化、電流密度變化與應力釋放劑(糖精)添加量變化 等,來製備所需之合金鍍層,透過EDS成分分析、橫截面OM金相與橫截面TEM之微結構觀察,來探討其硬度變化關係,

並透過熱處理來觀察合金鍍層於高溫時之受熱軟化行為,最後再進行配合應力釋放劑添加,觀察其應力釋放效果與高溫時 合金受熱軟化行為。 實驗結果顯示,鎳鈷與鎳鐵合金皆為異常共鍍系統,糖精、Co2+與Fe2+的添加都會使其結晶細化,

但應力釋放劑(糖精)的添加都會造成熱處理時再結晶溫度的下降。 鎳鈷合金電鍍方面:添加1 3g/l Co2+於鍍液中所得 的鎳鈷合金硬度漸增,橫截面OM觀察發現,鍍層呈細小結晶結構。在添加3 17g/l Co2+鍍液中,所得的鎳鈷合金硬度最 大,合金鍍層的金相結構呈層狀結構,對應硬度的結果,層狀鎳鈷合金有較大的硬度。最後當鍍液中含Co2+超過17g/l時

,鍍層由層狀結構轉為柱狀結構,此時鍍層硬度隨鍍液Co2+含量增加而遞減,但具有較好的高溫強度。 鎳鐵合金電鍍方 面:大部分的鎳鐵合金鍍層的硬度值約介於490至520(Hv)之間,鎳鐵鍍層在400℃下仍具有高強度主要是因具細微晶粒 結構,但鍍層具有高達45Kg/mm2左右之內應力,而鍍液中Fe2+含量與電流密度增大都有助於陰極效率的增加;但鍍液 中Fe2+高於20g/l後,鍍層鐵含量則維持在約75%左右。若添加應力釋放劑(糖精)則會使鍍層再結晶溫度降低。

關鍵詞 : 電鍍鎳鈷合金,電鍍鎳鐵合金,胺基磺酸鎳,異常共鍍 目錄

目錄 封面內頁 簽名頁 授權書………iii 中文摘要………

……….v 英文摘要………vii 誌謝………

………ix 目錄………x 表目錄………

………xiii 圖目錄………xiv 第一章 導論

………1 1.1前言………1 1.2研究動機………

………2 第二章 文獻探討……….……….………..……3 2.1電鍍基本原理…………

…...…….……….…..…………3 2.2胺基磺酸鎳浴……….………..………4 2.3鍍層內應力………..….…

………5 2.4鎳鈷與鎳鐵合金………...………6 2.5異常共鍍概論………...………

………7 2.6電鍍鎳鈷合金系統………8 2.6.1異常共鍍機制………8 2.6.2 操作條件的影響………..………9 2.7 電鍍鎳鐵合金系統………...………10 2.7.1 異常共鍍 機制………10 2.7.2 操作條件的影響………11 第三章 實驗方法………

………12 3.1實驗設備……….………13 3.2鍍前處理………

….………15 3.2.1鍍液組成與功用………..…15 3.2.2 鍍液配置……….………

…17 3.2.3陽極前處理………17 3.2.4 陰極前處理………18 3.3 熱處理…

………18 3.4 鍍層分析之各類試片製………20 3.4.1微硬度試驗與橫截面 金相………20 3.4.2 穿透式電子顯微鏡試片製作………….………21 3.5 鍍層內應力量測………...……

…………23 第四章 結果與討論………26 4.1鎳鈷合金………

………26 4.1.1 電流密度的影響………26 4.1.2 鍍液Co2+含量之影響………29 4.1.3橫 截面鍍層微結構………31 4.1.4鎳鈷合金熱處理之影響………38 4.1.5 鍍層內應力之量測…

………45 4.1.6 添加糖精的影響……….………47 4.2鎳鐵合金系統………

…………54 4.2.1 電流密度的影響…………...…..………54 4.2.2 鍍液Fe2+含量之影響……..………….………55 4.2.3 鎳鐵電鍍添加糖精之影響………...………..…59 4.2.4 鎳鐵合金之平面SEM照片……..………62 4.2.5橫截面鍍層微結構

……….………….…64 4.2.6鎳鐵合金熱處理之影響………...…69 第五章 結論………

………74 第六章 展望………77 參考文獻………

………..78 表目錄 表2.1 撓性陰極法與螺旋收縮法之比較………...………..6 表3.1 基本純鎳鍍液 組成……….………..16 表3.2 鎳鈷合金鍍液組成……….………..16 表3.3 鎳鐵 合金鍍液組成……….………..16 表3.4 鎳與鎳基合金之化學腐蝕液組成……….………..21 表3.5 預鍍處理液組成….………..…….….………..24 表4.1 探討電流密度影響之操作條件….…..…….….………

(2)

……..22 表4.2 探討鍍液添加Co2+含量影響操作條件……….………..29 表4.3糖精添加量變化之操作條件………

…….………...…47 表4.4 探討鎳鐵合金電流密度影響之操作條件………...…54 表4.5 鍍液Fe2+含量之影響……….…

………...…55 表4.6 鎳鐵電鍍添加糖精之操作條件………...…59 表5.1 Co2+添加量對鍍層 鈷含量、結構與硬度關係………..74 圖目錄 圖2.1 電鍍示意圖.………..………3 圖2.2 鍍層內應力與彎曲方向圖(a)張應力時底材受到拉伸而 向鍍層方向彎曲(b)壓應力時底材受到壓縮而背向鍍層 彎曲.…………

………..………5 圖3.1 合金電鍍整體流程圖.………..………12 圖3.2 合金電 鍍裝置圖….………..………14 圖3.3 陰極前處理之流程…..…...…………..………19 圖3.4 陰極板示意圖………..……….………19 圖3.5 橫截面TEM試片製作流程圖………..………...……

………22 圖4.1 電流密度對鍍層鈷含量之影響……….…..…………27 圖4.2 從含5g/l Co2+鍍液中,以不同電流密度 所得鍍層硬度與 熱處理溫度之關係………..…………28 圖4.3 鍍液Co2+含量對鍍層鈷含量與硬度的影 響………...…30 圖4.4 不同Co2+含量鍍液中所製備鍍層橫截面O M照片…...……32 圖4.5 純鎳之橫截面TEM照片……..

………….……..………34 圖4.6 含2g/l Co2+之鍍液中所製備鍍層之橫截面TEM照片……..35 圖4.7 含7g/l Co2+之鍍液 中所製備鍍層之橫截面TEM照片……..36 圖4.8 含20g/l Co2+之鍍液中所製備鍍層之橫截面TEM照片……37 圖4.9 熱處理 溫度對鍍層硬度的影響…………...………39 圖4.10 純鎳橫截面金相照片:(a)未熱處理和經(b)200,(c)300, (d)400

,(e)500,(f)600℃熱處理1小時.……….….…………40 圖4.11 添加5 g/l Co2+所得鎳鈷合金橫截面金相照片:(a)未熱處理和 經(b)200,(c)300,(d)400,(e)500,(f)600℃熱 處理1小時..…..……….…41 圖4.12 添加25 g/l Co2+所得之鎳鈷合金橫截面金相照片:(a)未熱處理和經(b)200,(c)300,(d)400,(e)500,(f)600 ℃熱處理1小時………

……….………42 圖4.13 含10 g/l Co2+所得之鎳鈷合金橫截面TEM照片…………43 圖4.14 含10 g/l Co2+所得之 鎳鈷合金橫截面TEM照片:經 (a)400℃(b)500℃(c)600℃熱處理1小時………...……..…44 圖4.15 添加25 g/l Co2+所得之鎳鈷 合金經600℃熱處理1小時 的橫截面TEM照片……….……….…45 圖4.16 鍍液Co2+含量對鍍層內應力的 影響……….…46 圖4.17 糖精添加量對鎳鈷合金鍍層硬度之影響……….…48 圖4.18 含Co2+25g/l鍍液中 糖精添加量對橫截面鍍層結構的影 響(a)0.2,(b)0.4,(c)1.2,(d)2.0g/l糖精…………..……….…49 圖4.19 鍍液添加Co2+25g/l 中再添加糖精2g/l之橫截面TEM 照片………49 圖4.20 糖精添加對鍍層內應力 之影響……….51 圖4.21 糖精添加對鍍層高溫軟化之影響……….52 圖4.22含Co2+25g/l 鍍液中添加0.4g/l糖精之橫截面TEM照片 ,經(a)300℃,(b)、(c)400℃熱處理1小時………....…..53 圖4.23 電流密度對鍍 層鐵含量的影響………...….56 圖4.24 電流密度對鍍層鐵含量與硬度的影響………...…….57 圖4.25 電流 密度對陰極效率的影響………...…….58 圖4.26 鍍液中糖精含量對鍍層內應力之影響……….60 圖4.27 鍍液中糖精含量對鍍層硬度與鐵含量之影響.………61 圖4.28 鍍液中糖精含量對陰極效率之影響.………

………62 圖4.29 從含5g/l Fe2+以(a)1A/dm2 (b) 4A/dm2,(c)7A/dm2,(d) 10A/dm2所製備的鎳鐵合金之平面SEM照片:

以10 A/dm2 從含5g/lFe2+鍍液中添加(e)1.0g/l,(f)2.0g/l糖精 所製備的鎳鐵合金面SEM表面形貌………..…….63 圖4.30 從含5g/l Fe2+鍍液中,以10A/dm2製備的鎳鐵合金之橫截面OM照片:(a)未熱處理和經(b)200,(c)300, (d)400

,(e)500,(f)600℃熱處理1小時……….65 圖4.31 從含5g/l Fe2+和1g/l糖晶鍍液中以10A/dm2製備的鎳鐵合金之 橫截面OM照片:(a)未熱處理和經(b)200, (c)300,(d)400,(e)500,(f)600℃熱處理1小時………...…..66 圖4.32 從含5g/l Fe2+

鍍液中,以(a)1,(b)7,(c)10 A/dm2製備 的鎳鐵合金之橫截面TEM照片……...……...……...…….67 圖4.33 從含5g/l Fe2+

和(a)0.5,(b)、(C)1.5g/l糖晶鍍液中,以 10A/dm2製備的鎳鐵合金之橫截面TEM照片………...68 圖4.34 恆溫熱處理1小時 與硬度關係(10A/dm2)………..…….….70 圖4.35 從含5g/lFe2+鍍液中,以10A/dm2製備的鎳鐵合金經恆 溫熱處理500℃一 小時之橫截面TEM照片………....71 圖4.36 從含5g/lFe2+鍍液中,以10A/dm2製備的鎳鐵合金經恆 溫熱處理600℃一小 時之橫截面TEM照片……….72 圖4.37 從含5g/lFe2+與1.5g/l精糖鍍液中,以10A/dm2製備的鎳鐵合金經恆溫熱處 理400℃一小時之橫截面TEM照 片………73

參考文獻

1. L. T. Romankiw,"A Path: From Electroplating Through Lithographic Masks in Electronics to LIGA in MENS,"Electrochimica Acta, Vol. 41, Nov.20-22, 1997, pp.2985-3005 2. 周敏傑、呂春福、王紀雯、何淑鈴、葉信宏,"微結構之合金電鑄技術,"機械工業雜誌,87年8月號,pp.

150-157. 3. G. A. Malone,"New Developments in Electroformed Nickel-Based Structural Alloys,"Plating and Surface Finishing, January 1987,pp.

50-56. 4. J. W. Dini, H. R. Johnson and J. R. Helms,"High-Strength Ni-Co Deposits for Electrojoining Applications,"Report SCL-DR-720090, Sandia, Livermore, CA, 1973. 5. H. Kanayama, A. Ichihaca, Y. Watanabe, G. Hattori, and K. Suzuki, "Development of Ni-Fe Alloy Plating for Prolonging Mold Life of Continuous Steel Casting, " Kawasaki Steel Technical Report No. 7, March 1983, pp. 9-15. 6. P. C. Andricacos and N.

Robertson,"Future Directions in Electroplated Materials for Thin-Film Recording Heads,"IBM J. Res. Develop, Vol. 42, No. 5, 1998, pp. 671- 679. 7. H. H. Law, C. A. Holden, C. A. Mattae, J. Sapjeta, Y. Degani and T. H. Tiefel,"Prototype Manufacture of Miniature Nickel/ Iron Alloy Magnetic Sleeves For Optical Switching,"Plating and Surface Finishing, August 1992, pp. 50- 54. 8. K. Y. Sasaki and J. B.

Talbot,"Electrodeposition of Binary Iron-Group Alloys,"J. Electrochem. Soc., Vol. 142, No. 3, 1995, pp. 775-782. 9. C. Fan and D. L.

Piron,"Study of Anomalous Nickel-Cobalt Electrodeposition with Different Electrolytes and Current Densities,"Electrochimica Acta, Vol. 41, No.

(3)

10, 1996, pp. 1713-1719. 10. C. S. Lin, K. C. Peng, P. C. Hsu, L. Chang and C. H. Chen,"Effect of Bath Temperature on Microstructure of Sulfamate Nickel Electrodeposits, "Materials Trans., JIM, 41 (2000) 777-782. 11. S. GOLDBACH, R. de KERMADEC and F.

LAPICQLJE,"Electrodeposition of Ni-Co alloys from sulfamate baths," Journal of Applied Electrochemistry, 2000 , pp.277-284. 12. H. Dahms and I. M. Croll, "The Anomalous Codeposition of Iron-Nickel Alloys", J. Electrochem. Soc. 112 (8), 771, 1965. 13. 楊啟榮、劉道奇,"LIGA 電鑄製程 中表面張力現象的剖析," 精儀中心簡訊第三十九期, 2000年07月10日. 14. 工研院八十七年度年報,

http://www.itri.org.tw/chi/about/annual_reports/fy87/resea_pg7.jsp。 15. A.Brenner,"Electrodeposition of Alloys," Academic press,New York and London (1963), Vol. 262-291. 16. Chi-Chang Hu and Allen Bai, 2001, 3, "Composition Control of Electroplated Nickel-Phosphorus Deposits", Surf. & Coat. Tech., (vol. 137) 181-187; SCI. 17. Stoney G.G., "Proceedings of the Royal Society", A82:172; 1909 18. 漆雍等,X射線衍射與電 子顯微分析,上海交通大學出版社,1992年。 19. Berl Stein, CEF, "Fast and Accurate Deposit Internal Stress Determination", NiCoForm, March 27-29, 1996. 20. N. Zech, E. J. Podlaha, D. Landolt, "Anomalous Codeposition of Iron Group Metals I. Experimental Results," J.

Electrochem. Soc., Vol. 146, 1999, pp. 2886-2891. 21. N. Zech, E. J. Podlaha, D. Landolt, "Anomalous Codeposition of Iron Group Metals II.

Mathematical Model," J. Electrochem. Soc., Vol. 146, 1999, pp. 2892-2900. 22. R. J. Walter, "Tensile Properties of Electrodeposited Nickel- Cobalt, " Plating and Surface Finishing, Vol. 67, July 1980, pp. 46- 51. 23. Michel L. Trudeau, "Nanocrystalline Fe and Fe-Riched Fe-Ni Through Electrodeposition," NanaStructure Materials, Vol. 12, pp. 55-60, 1999. 24. F. Czerwinski, "The Synthesis of Fe-Ni Nanocrystalline Alloys from Additive-Free Electrolytes," NanaStructure Materials, Vol. 10, No. 8, pp. 1363-1369, 1998. 25. B. N. Popov, Ken-Ming Yin, and R. E. White,

"Galvanostaic Pulse and Pulse Reverse Plating of Nickel-Iron Alloys from Electrolytes Containing Organic Compounds on a Rotating Disk Electrode," J. Electrochem. Soc., Vol. 140, 1993, pp. 1321-1330. 26. 李鴻年,張劭恭,張炳乾,宋子玉等編, "實用電鍍工藝", 國防工業出版社, 1991,154-156. 27. 余介文等, "虎尾技術學院表面處理課程", http://sunws.nhit.edu.tw/~metal/book12.htm 28. Peter Torben Tang,

"Electrochemical Deposition (ECD)", http://ipl.dtu.dk/~tt/micro/micro.htm.

參考文獻

相關文件

This essay wish to design an outline for the course "Taiwan and the Maritime Silkroad" through three planes of discussion: (1) The Amalgamation of History and Geography;

電機工程學系暨研究所( EE ) 光電工程學研究所(GIPO) 電信工程學研究所(GICE) 電子工程學研究所(GIEE) 資訊工程學系暨研究所(CS IE )

[r]

浩南挑了一張班遊的照片,想自行加工美化送給老師。他將長 14 公 分、寬 12 公分的照片周圍貼上等寬的花邊膠帶。若裝飾後中間剩下 的照片區塊面積為 80 平方公分,試問花邊膠帶的寬度為

(2004), "Waiting Strategies for the Dynamic Pickup and Delivery Problem with Time Window", Transportation Research Part B, Vol. Odoni (1995),"Stochastic and Dynamic

Fields, “Electroless Nickel Plating”, Metal Handbook 9 th Edition, Vol 5, Surface Cleaning Finishing

Approach and a Boundary Element Method for the Calculation of Sound Fields in the Human Ear Canal, " Journal of the Acoustical Society of America, 118(4), pp. Axelsson,

C., “Robust and Efficient Algorithm for Optical Flow Computation,” Proceeding of IEEE International Conference on Computer Vision, pp. “Determining Optical Flow.” Artificial
