成大研發快訊 - 文摘 1 of 2

成大研發快訊 第三十卷 第一期 - 2015年十二月三十一日

[ http://research.ncku.edu.tw/re/articles/c/20151231/3.html ]

具異質穿隧層串聯之氮化鎵系列發光二極體

張守進

1,*

、林韋亨

1

、陳緯守

2 1 國立成功大學電機系暨微電子所,尖端光電技術中心 2 晶元光電股份有限公司 [email protected]

IEEE Journal of Quantum Electronics, Vol. 51, No. 8

氮化鎵為基底的發光二極體已普遍使用於商業固態照明。然而,氮化鎵發 光二極體的成本還是偏高。因此,為了進一步提高固態照明的市場滲透率,我們 需要減少這些元件生產的成本。降低生產成本其中的一種方法是,在相同的藍寶 石基板上串聯兩個氮化銦鎵-氮化鎵多重量子井(MQW)結構,並以一個穿隧層 (TJ)連接這兩個MQW。而使用兩種不同的多量子井結構結合具有不同的氮化 銦鎵量子阱的氮化鎵雙波長藍色/綠色發光二極體已被發表過 [1],[2] 。在此,我 們使用p++-氮化鎵/u-氮化銦鎵/n++-氮化鎵穿隧層來製作氮化鎵異質穿隧層的發光 二極體。

圖1(a), 1(b)和1(c)描繪出3種結構,分別為傳統的發光二極體(LED 1),發光二極體結合p+-氮化鎵/u-氮化銦 鎵/n+-氮化鎵(LED 2)和發光二極體結合異質穿隧層(LED 3)。

(2)

成大研發快訊 - 文摘

2 of 2

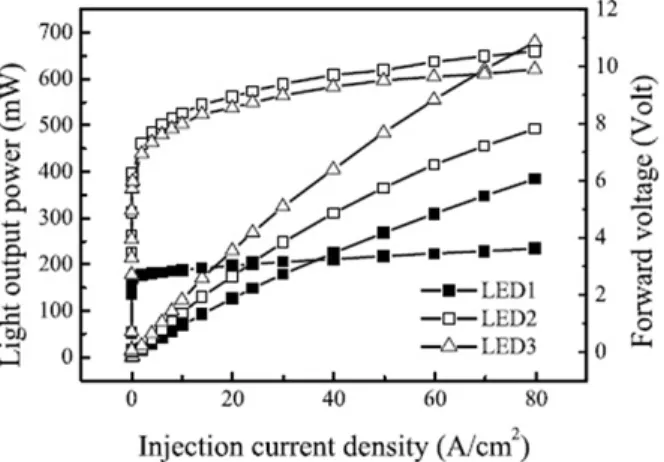

圖2 光功率-電流-電壓特性曲線圖。

有穿隧層的LED (LED 2、LED 3)得到明顯更大的輸 出功率。據先前文獻數據,使用異質接面穿隧層架 構可以提供較大的穿隧電流 [3]。因此我們可以將這 明顯較大的輸出功率歸因於LED 3中氮化鋁鎵/氮化 銦鎵接面存在較大的極化電荷及電場,所以可以知 道穿隧電流的增加是因為異質穿隧層架構的應用。 圖2中也繪製這些元件的電流-電壓特性曲線。當入射電流密度為20 A/cm2 時,得到的順向偏壓為 3.02 (LED 1),8.94 (LED 2) 以及 8.55 (LED 3)。與LED 1相比,LED 2及LED 3會得到明顯大得多的順向偏壓是 由於兩層串聯的多重量子井主動區的貢獻。

圖3(a)及3(b)為LED 1及LED 3的生命週期對輸出功率及順向偏壓的量測曲線圖。量測方式如下:首先,我們 將兩個元件置入一加熱器中,並在80℃的環境之下對元件施加一個280毫安培的電流來進行生命週期測 試。一段時間之後將元件移出加熱器,並在室溫之下對元件施加一個120mA的電流來量測他們的光電特 性。如圖3(a)所示,經過了1000個小時之後LED 1及LED 3的輸出功率分別下降了2.1% 及3.2% 。另外可以 由圖3(b)中看到,LED 1及LED 3的順向偏壓分別增加0.4% 及 1.2% 。對於LED 3來說,輸出功率及順向偏 壓這微小到可以忽略的改變也間接地證明了具有異質穿隧接面層架構之氮化鎵系列發光二極體的元件可靠 度。

圖3 生命週期對 (a)輸出功率及 (b)順向偏壓的特性曲線圖。

參考文獻:

[1] I. Ozden, E. Makarona, A. V. Nurmikko, T. Takeuchi, and M. Krames, “A dual-wavelength indium gallium nitride quantum well light emitting diode,” Appl. Phys. Lett., vol. 79, no. 16, pp. 2532–2534, 2001.

[2] C. H. Chen et al., “Nitride-based cascade near white light-emitting diodes,” IEEE Photon. Technol. Lett., vol. 14, no. 7, pp. 908–910,

Jul. 2002.

[3] M. C. Tsai, B. Leung, T. C. Hsu, and Y. K. Kuo, “Low resistivity GaN-based polarization-induced tunnel junctions,” J. Lightw. Technol., vol. 31, no. 22, pp. 3575–3581, Nov. 15, 2013.

圖 2 為製備完成的三種發光二極體所量得之電流-電 壓特性。當入射電流密度為 20 A/cm2時,可以得到 輸出功率分別為 126.9 (LED 1)、174.3 (LED 2) 以及 229.5 mW (LED 3)。換句話說,LED 2還有LED 3的 輸出功率比一般常見的發光二極體(LED 1)分別增加 約35%與80%。與常見的發光二極體(LED 1)相比, 光激發所產生的電子電洞對的重複運用可以促使具

數據

圖 2 為製備完成的三種發光二極體所量得之電流-電 壓特性。當入射電流密度為 20 A/cm 2 時,可以得到 輸出功率分別為 126.9 (LED 1)、174.3 (LED 2) 以及  229.5 mW (LED 3)。換句話說,LED 2還有LED 3的 輸出功率比一般常見的發光二極體(LED 1)分別增加 約35%與80%。與常見的發光二極體(LED 1)相比,
