單一電感之雙輸出升壓型轉換器

(1)

單一電感之雙輸出升壓型轉換器

研究生：陳宏銘指導教授：謝曜式博士

中華大學電機工程學系碩士班

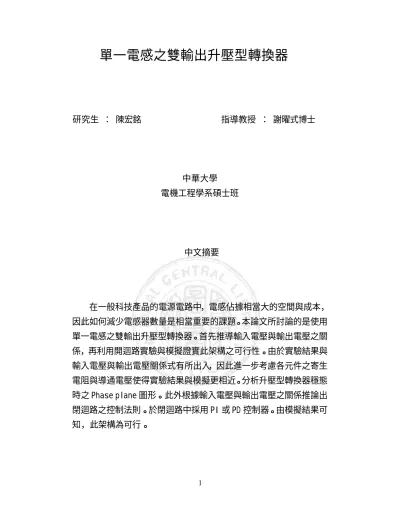

中文摘要

在一般科技產品的電源電路中，電感佔據相當大的空間與成本，

因此如何減少電感器數量是相當重要的課題。本論文所討論的是使用單一電感之雙輸出升壓型轉換器。首先推導輸入電壓與輸出電壓之關係，再利用開迴路實驗與模擬證實此架構之可行性。由於實驗結果與輸入電壓與輸出電壓關係式有所出入，因此進一步考慮各元件之寄生電阻與導通電壓使得實驗結果與模擬更相近。分析升壓型轉換器穩態時之 Phase plane 圖形。此外根據輸入電壓與輸出電壓之關係推論出閉迴路之控制法則。於閉迴路中採用 PI 或 PD 控制器。由模擬結果可知，此架構為可行。

(2)

Dual Output Boost Converter Using Single Inductor

Student：Hong-Ming Chen Advisor：Dr. Yaw-Shyh Shieh

Institute of Electric Engineer Chung Hua University

ABSTRACT

The power supply is a very common component in the electronic products. For the sake of reducing the size of product，how to design a power supply providing multiple voltage outputs with the smaller volume is an important issue. The inductor dominates the volume of a power supply，therefore，the number of inductors must be considered . This study proposes a structure which uses single inductor for dual outputs boost converter. The steady-state relationships between input voltage and output voltages are derived and verified by experimental results and computer simulations. However，there is difference between experimental results and computer simulations due to that the

components such as inductor，diodes and transistors etc，are not ideal in the experiments. The simulation model is then modified.

Based on the derived relationships between input voltage and output

(3)

voltages，the closed-loop control scheme，using PI-control or

PD-control，is proposed. From the results of computer simulation，the proposed closed-loop control scheme is feasible.

(4)

誌謝

在這兩年半的研究生活中，首先要感謝指導教授謝曜式博士這兩年半在學業上不辭辛勞的悉心教導，使得學生能夠順利完成碩士論文，更可貴的是為人處世方面經驗的分享，寬闊了我的人生視野。在此謹獻上最誠摯的敬意。再者要感謝控制組黃啟光博士、李柏坤博士、學長、各位同學及學弟們在日常生活以及課業上對我的熱心協助與指導。

再者感謝沛亨半導體產品應用部門所有同仁的悉心指導，讓我在理論與實務上建立深厚的基礎。最後，要感謝家人以及好友林耀祥先生長久以來的鼓勵與支持，使我能心無旁鶩的完成學業，使這一路走來更加順遂。願與他們共同分享這份喜悅和成果。

(5)
