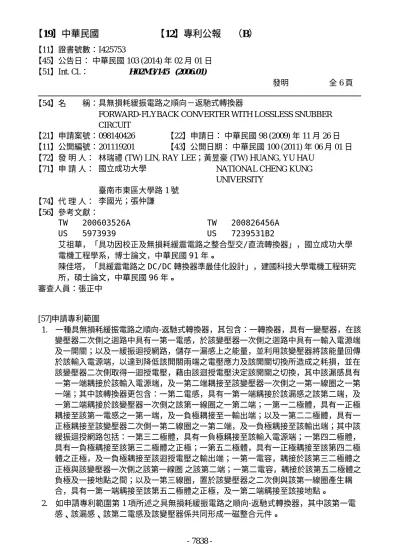

【11】證書號數：I425753
【45】公告日： 中華民國 103 (2014) 年 02 月 01 日 【51】Int. Cl.： H02M3/145 (2006.01)
發明 全 6 頁 【54】名 稱：具無損耗緩振電路之順向－返馳式轉換器
FORWARD-FLYBACK CONVERTER WITH LOSSLESS SNUBBER CIRCUIT
【21】申請案號：098140426 【22】申請日： 中華民國 98 (2009) 年 11 月 26 日 【11】公開編號：201119201 【43】公開日期： 中華民國 100 (2011) 年 06 月 01 日 【72】發 明 人： 林瑞禮 (TW) LIN, RAY LEE；黃昱豪 (TW) HUANG, YU HAU
【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG
UNIVERSITY 臺南市東區大學路 1 號 【74】代 理 人： 李國光；張仲謙 【56】參考文獻： TW 200603526A US 5973939 TW 200826456A US 7239531B2 艾祖華，「具功因校正及無損耗緩震電路之整合型交/直流轉換器」，國立成功大學 電機工程學系，博士論文，中華民國 91 年。 陳佳塔，「具緩震電路之 DC/DC 轉換器準最佳化設計」，建國科技大學電機工程研究 所，碩士論文，中華民國 96 年。 審查人員：張正中 [57]申請專利範圍 1. 一種具無損耗緩振電路之順向-返馳式轉換器，其包含：一轉換器，具有一變壓器，在該 變壓器二次側之迴路中具有一第一電感，於該變壓器一次側之迴路中具有一輸入電源端 及一開關；以及一緩振迴授網路，儲存一漏感上之能量，並利用該變壓器將該能量回傳 於該輸入電源端，以達到降低該開關兩端之電壓應力及該開關切換所造成之耗損，並在 該變壓器二次側取得一迴授電壓，藉由該迴授電壓決定該開關之切換，其中該漏感具有 一第一端耦接於該輸入電源端，及一第二端耦接至該變壓器一次側之一第一線圈之一第 一端；其中該轉換器更包含：一第二電感，具有一第一端耦接於該漏感之該第二端，及 一第二端耦接於該變壓器一次側之該第一線圈之一第二端；一第一二極體，具有一正極 耦接至該第一電感之一第一端，及一負極耦接至一輸出端；以及一第二二極體，具有一 正極耦接至該變壓器二次側一第二線圈之一第二端，及一負極耦接至該輸出端；其中該 緩振迴授網路包括：一第三二極體，具有一負極耦接至該輸入電源端；一第四二極體， 具有一負極耦接至該第三二極體之正極；一第五二極體，具有一正極耦接至該第四二極 體之正極，及一負極耦接至該迴授電壓之輸出端；一第一電容，耦接於該第三二極體之 正極與該變壓器一次側之該第一線圈 之該第二端；一第二電容，耦接於該第五二極體之 負極及一接地點之間；以及一第三線圈，置於該變壓器之二次側與該第一線圈產生耦 合，具有一第一端耦接至該第五二極體之正極，及一第二端耦接至該接地點。 2. 如申請專利範圍第 1 項所述之具無損耗緩振電路之順向-返馳式轉換器，其中該第一電 感、該漏感、該第二電感及該變壓器係共同形成一磁整合元件。 7838
-3. 如申請專利範圍第 1 項所述之具無損耗緩振電路之順向-返馳式轉換器，其中該第一電感 之一第二端係耦接至該變壓器二次側之該第二線圈之一第一端。 4. 如申請專利範圍第 1 項所述之具無損耗緩振電路之順向-返馳式轉換器，其中該開關具有 一第一端耦接至該變壓器一次側之該第一線圈之該第二端，及一第二端耦接至一接地點。 5. 如申請專利範圍第 1 項所述之具無損耗緩振電路之順向-返馳式轉換器，更包括：一分壓 器，取得該迴授電壓並產生該迴授電壓之一分壓；以及一脈衝寬度調變控制電路，以該 迴授電壓做為供應電壓，並依據該迴授電壓之分壓輸出不同的脈衝寬度調變信號；其 中，該開關之切換係依據該脈衝寬度調變信號進行切換。 6. 如申請專利範圍第 1 項所述之具無損耗緩振電路之順向-返馳式轉換器，更包括：一輸出 電容，耦接於該變壓器二次側之該第二線圈之中間點與該輸出端之間；以及一輸出電 阻，耦接於該變壓器二側之該第二線圈之中間點與該輸出端之間。 圖式簡單說明 第 1 圖顯示了傳統順向-返馳式轉換器；第 2 圖顯示了傳統具無損耗緩振電路之返馳式轉 換器；第 3 圖顯示了傳統具隔離式線圈迴授之返馳式轉換器；第 4 圖顯示了本發明一實施例 中之順向-返馳式轉換器；第 5 圖顯示了本發明另一實施例中具無損耗緩振電路之順向-返馳 式轉換器；以及第 6~7 圖顯示了第 5 圖中具無損耗緩振電路之順向-返馳式轉換器 之信號波形 與效率圖。 (2) 7839
-(4)
-(6)
