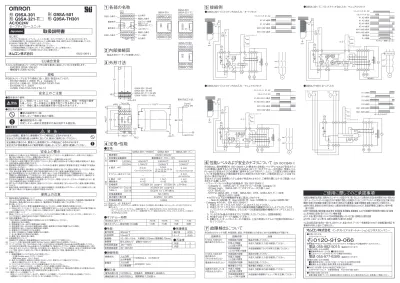

安全上の要点

形 G9SA-301 形 G9SA-501 形 G9SA-321-T□ 形 G9SA-TH301 AC/DC24V

セーフティリレーユニット

各部の名称

0622108-9 J

（１） 配線をおこなう場合には必ず電源を切った状態でおこなってください。また通電中はカバーを取り付けた状態とし、

端子部には触れないで下さい。感電の恐れがあります。

（２） 落雷の恐れがある場合には配線作業を行わないでください。感電の恐れがあります。

（３） 入力端子には規定の電圧を正しく印加してください。誤った電圧を印加されますと規定の機能が発揮されず、製品 自体の破損・焼損の原因になります。

（４） 電源電圧は規定電圧でご使用ください。リップルの大きな電源や、断続的に異常電圧を発生する電源での使用は 行なわないでください。

（５） 開閉容量（接点電圧、接点電流）などの接点定格値を越える負荷に対しては、絶対に使用しないでください。絶縁 不良、接点溶着、接触不良など、規定の性能を損なうばかりでなく、破損、焼損の原因となります。

（6） 耐久性は開閉条件により大きく異なります。使用にあたっては必ず実使用条件にて実機確認をおこない、性能上 問題のない開閉回数内にてご使用ください。また、性能が劣化した状態で引き続きご使用されますと、最終的には 回路間の絶縁破壊や、製品自体の焼損などの原因となります。

（７） 引火性ガス・爆発ガスなどの雰囲気では使用しないでください。開閉にともなうアークやリレーの発熱などにより、発 火または爆発を引き起こす原因となります。

（８） 落下させたり内部を分解した製品は、使用しないでください。特性を満足できないばかりでなく、破損、焼損の原因と なります。

（9） 負荷の短絡、地絡防護のため、必要に応じ適切な保護素子（公称電流5A以下のヒューズなど）を接続ください。保 護できない場合には、破損または焼損の可能性があります。

（１） 電源徐昇時の故障検知について

立ち上がり時間が長い電源でのご使用時に、入力が閉路のまま電源が投入されますと、内部回路が電源電圧異 常を検知し、製品は動作しません。製品には、電源電圧が定格電圧に達してから印加してください。

（２） 取り扱いについて

  １． 製品を落下させたり、異常な振動衝撃を加えないでください。故障や誤動作の原因となります。

  2． G9SA-321-T□において、オフディレー時間を設定するボリュームスイッチは、MIN値およびMAX値の目盛り以 上は回転させないで下さい。目盛り以上に回転させますと、製品が破損する恐れがあります。

（３） 溶剤の付着について

製品にアルコール、シンナー、トリクロロエタン、ガソリンなどの溶剤が付着しないようにしてください。溶剤により、マー キングの消えや、部品の劣化を引き起こす原因となります。

（４） 保管・設置場所について

下記の場所には故障や誤動作の原因となりますので設置をしないでください。

  １． 直接日光が当たる場所。

  ２． 周囲温度が-25∼55℃の範囲を越える場所。

  ３． 相対湿度が35∼85％RHの範囲を越える場所、温度変化が急激で結露するような場所。

  ４． 周囲気圧が86∼106kPaの範囲を越える場所。

  ５． 腐食性ガスや可燃性ガスのある場所。

  ６． 本体に定格値以上の振動や衝撃が伝わる場所。

  ７． 水、油、薬品などの飛沫がある場所。

  ８． 塵埃、塩分、鉄粉の多い場所。

（5） 多数個取付けについて

  密着取付する場合は、定格通電電流は、３Aとなります。３A以下でご使用ください。

（6） フィードバック用の接点は微小負荷（DC24V､5mA）に適用できるものを使用してください。

（7） T11-T12(T23)、T21-T22の安全入力部へのOFF信号は、応答時間(10ms)を越える時間を確保してください。

  OFF信号が応答時間(10ms)未満の入力の時間幅では、製品がロックアウトし、起動または再起動出来ない恐れ   があります。また、チャタリング等の短いOFF信号により、製品がロックアウトした場合は、安全入力を再度OFF状態   にして頂き、安全入力を再入力して頂くか、電源電圧を一度OFFして頂き、電源を再投入してください。

（8） 配線について

  １． 配線用電線サイズは下記のものをご使用ください。

   ・ ヨリ線（flexible wire）： 0.75∼1.5mm²    ・ 単線（steel wire）： 1.0∼1.5mm²

  ２． 端子ネジは誤動作、発熱などの原因にならないように、規定のトルクで締め付けてください。

   ・ 端子ネジ締め付けトルク： 0.78∼1.18N・m

  ３． T11とT12（T21とT22）への入力は無電圧接点で入力してください。

  ４． PEはアース端子になります。（＋）側をアースされた設備には使用できません。

（9） この商品は「ｃｌａｓｓ Ａ」(工業環境商品）です。住宅環境でご利用されると、電波妨害の原因となる可能性がありま   す。その場合には電波妨害に対する適切な対策が必要となります。

（１０） 増設ユニットへの接続について

  本体ユニットのコネクタカバーをはずし、増設ユニットの接続ケーブルのコネクタを差し込み接続してください。

  （通電前にコネクタ部のロックがされていることを確認してください。）

安全上の要点

使用上の注意

内部接続図

接続例

外形寸法

定格・性能

出力端子 電源入力端子 出力端子 電源入力端子 オフディレ−時間 設定スイッチ (G9SA-321-T□)

アース端子

製品本体のマーキングを参照ください。

G9SA-301/TH301 G9SA-501 G9SA-321-T□

入力

出

力

消費電力

定格通電電流 接点電圧の最大値 定格負荷

DC24V

AC15 DC13

1.7W以下 2.6W以下 3.3W以下

AC250V 5A cosφ=1 DC30V 5A L/R=0ms

AC250V DC125V AC240V 2A cosφ=0.3 DC24V 1A L/R=48ms

5A (1出力) IEC60947-5-1

Table 4

●定格

性能レベルおよび安全カテゴリについて （EN ISO13849-1）

形G9SAは、欧州規格EN ISO13849-1より要求される性能レベルでPL=eおよび安全カテゴ リ４の環境に適用することができます(G9SA-321-T□のオフディレ−出力部は、性能レベル PL=dおよび安全カテゴリ３の環境に適用することができます。） 。ただし、 この設定は当社が提示 しています回路例および使用条件をもとに判定されたものであり、 ご使用状況によっては当ては まらない場合があります。

安全カテゴリは安全制御システム全体で判定されますので、 ご使用の際には十分ご確認いただ きますようお願いします。

・ パフォーマンスレベル算出の使用条件 （EN ISO13849-1）

 - Category 4  （G9SA-321-T□のオフディレ−出力部： Category 3）

 - DCavg： High  （G9SA-321-T□のオフディレ−出力部： Low）

 - CCF： 65点以上

 - MTTFd： G9SA-301： 1１３年、 G9SA-501： 37年、 G9SA-321-T□： 32年、

     G9SA-TH301： 86年

 ＊ MTTFd は下記の稼働条件を基に算出したものです。

  - Nop=31,680回/年 （dop=220日/年、 hop=12時間/日、 t cycle=300秒/回）

・ Category 4のために （EN ISO13849-1）

 １． 外部入力 （T11-T12,T21-T22） へは、2chで入力してください。

 ２． 外部入力 （T11-T12,T21-T22） は直接回路動作機構付きのスイッチで入力してくださ   い。 リミットスイッチの場合は、少なくとも一つは直接回路動作機構のスイッチで入力してく   ださい。

 ３． コンタクタのb接点の信号をT31,T32間に入力してください。 （回路例参照）

 ４． PE端子は必ずアースへ接続してください。

 ５. 自動スタート （オートリセットモード） の場合は、上位の制御システムにて起動の制御をおこ   なってください。

故障検出について

故障表示 故障内容

K1(K3), K2(K4)の 動作表示が点灯しない

外部接続機器

（コンタクタ等）の故障

電源表示が点灯しない

製品を交換してください。

K1(K3), K2(K4)の 動作表示の どちらかが点灯しない

外部接続保護素子

（ヒューズ等）の故障 外部入力端子

外部入力端子

13 23 33 41

14 24 34 42

T11 T12 T31 T32 T23 A1

T21 T22 A B PE A2

13 23 33 41

14 24 34 42

T11 T12 T13 T31 T32 A1

T21 T22 T23 PE A2 13 23 33 43 53 61

14 24 34 44 54 62 T11 T12 T31 T32 T23 A1

T21 T22 A B PE A2

G9SA-301： 20-M3 G9SA-501： 24-M3 G9SA-321-T□： 24-M3 G9SA-TH301： 21-M3

5.9 10.5

91

G9SA-301 G9SA-501 G9SA-321-T□

G9SA-TH301

35±0.3 84±0.3

2-φ4.2 または M4

43 63

76以下

9

7×5＝35

45以下 R2.3 5.6 9

φ4.6

安全上のご注意

警 告

正しい取扱いをしなければ、この危険のために、軽傷・中程度の傷害 を負ったり、万一の場合には重傷や死亡に至る恐れがあります。

また、同様に重大な物的損害を受ける恐れがあります。

●禁止図記号の一般

特定しない一般的な禁止の通告。

●強制図記号の一般

特定しない一般的な使用者の行為を指示する図記号。

●警告表示の意味

●警告表示

安全機能が損なわれ、重度の人身傷害が万一の場合起こる恐れがあります。

安全出力が供給電源および負荷電源に短絡しないように、適切に配線してください。

●図記号の意味

出力が故障し、重度の人身傷害が万一の場合起こる恐れがあります。

安全出力の定格値を超える負荷に対しては、絶対に使用しないでください。

13/14,23/24,33/34

41/42 61/62 61/62

13/14,23/24,33/34

43/44,53/54 13/14,23/24,33/34

43/44,53/54

a 接点 ＊１） 3 N.O.

--- ---

1 N.C.

1 N.C. 1 N.C.

3 N.O.

2 N.O.

5 N.O.

b 接点 ＊２）

補助接点

1

2

3

4

1.8VA以下 2.8VA以下 3.5VA以下

5

6

7

K1、K2 a接点 K1、K2 b接点

KM1、KM2 b接点 KM1、KM2 a接点 リミットスイッチ S1、S2

●G9SA-301 リミットスイッチ2ch入力／オートリセット

フィードバックループ

open

S1 S2

23 24

11

12

KM1

KM2

KM1

KM2

KM1 KM2 M

A1 A2T11 T12 T31 T32 13 23 33 41

14 24 34 42 A B

T21 T22

PE T23

K1 K2

a b a

b K1

K2 K1 K2

2 5

6

1 3

4

Control Circuit TH

SA

12 34 56 JP

●G9SA-501 リミットスイッチ2ch入力／マニュアルリセット

リセットスイッチ S3 リミットスイッチ S1、S2

K1,K2,K3,K4 b接点 K1,K2,K3,K4 a接点 KM1、KM2 b接点 KM1、KM2 a接点 フィードバックループ S1

11

12

KM1

KM2 S3

KM1

KM2

M S2

23

24

KM1 KM2 open

A1 A2T11 T12 T31 T32

A B

PE T23 T22

K1 K2

a b a

b K1

K2 K3 K4

2 5

6

1 3

4

Control Circuit K3

K4

K1 K2

13 23 33 43

1424 34 44 53 61

54 62 TH

SA

T21

12 34 56 JP

●G9SA-321-T□ リミットスイッチ2ch入力／マニュアルリセット

K1、K2 b接点 K1、K2 a接点 K3、K4 b接点 K3、K4 a接点 KM1、KM2 b接点 KM1、KM2 a接点 動作指令 モータ回転

オフディレー時間 リセットスイッチ S3

リミットスイッチ S1、S2

フィードバックループ S1

11 12

KM1

KM2 S3

S2 23 24

KM1 KM2 open

KM1

KM2

M A1 A2T11 T12

A B

T21 T22

PE T23

13 23 33 43

14 24 34 44 53 61

54 62 K1

K2

a

b a

b K1

K2 K1

K2

6

1 3

4

Control Circuit K3

K4 K3

K4 Off Delay

Timer 2

5 T31 T32

TH SA

12 34 56 JP

（動作指令）

●G9SA-TH301 2ハンド入力

S11 a接点 S11 b接点

S12 b接点 S12 a接点 KM1、KM2 b接点 KM1、KM2 a接点

0.5s以下

●オフディレー時間

形G9SA-321-T□ -T015

1.5秒 7.5秒 15秒 30秒

最大オフディレー設定時間/15 段階

-T075 -T15 -T30

動作時間 30ms以下

●性能

●耐久性

電気的耐久性 機械的耐久性

10万回以上 定格負荷 開閉頻度：1,800回/h 500万回以上 開閉頻度：7,200回/h

端子部 ケース

●保護構造

IP20 IP40

使用周囲温度 耐振動 応答時間

耐衝撃

使用周囲湿度

-25∼+55℃

10∼５５∼１０Hz 片振幅0.375mm (複振幅0.75mm) 10ms以下

35∼85％RH

耐久300m/s² 誤動作100m/s² オフディレー接点 ＊１） ＊3）

＊１） 安全出力 ＊２） 非安全出力

＊3） G9SA-321-T□がオフディレー時間中に安全入力が再投入された場合には、リセットモードに応じて次のように    動作します。

   ・ オートリセットモード： オフディレー時間が終了して一度出力がOFFしてから、出力がONになります。

   ・ マニュアルリセットモード： オフディレー時間が終了して一度出力がOFFしてから、リセット入力が入った時点で     出力がONになります。

Japanese

電源電圧 許容電圧変動範囲

AC24V

AC24V/DC24V 電源電圧の -15% +10%

外部 内部

●汚染度

3 2

入出力間

出力異極間 入出力間 出力異極間

内部回路の故障

電源電圧の不足 外部入力配線

（入力部）の異常

全表示が点灯している が安全出力が出ない

外部入力配線

（出力部）の異常 外部入力配線

（入力部）の異常 内部回路の故障

内部回路の故障 製品を交換してください。

製品を交換してください。

外部入力配線（入力部）を確認してください。

外部入力配線（入力部）を確認してください。

外部入力配線（出力部）を確認してください。

外部接続の保護素子（ヒューズ等）を交換してください。

外部接続機器（コンタクタ等）を交換してください。

電源電圧を確認してください。

対策

絶縁抵抗

●絶縁性能

耐電圧

100MΩ以上 DC５００メガ

AC2500V 1min.

形G9SAはリセットする際、内部回路、部品、外部接続などの安全に対する故障検出が可能です。

S１1 S１2

KM1 KM2 KM1

KM2

1 2 3 4 5 6 K1

K2 Control Circuit

6 1

3 4

2 5 K1

K2 TH

SA

JP T1３ T11 T12

A1 A2 T31 T32 13 23 33 4１

14 24 34 42 T21 T22

PE T23

フィードバックループ 動作表示

電源表示

はじめに

このたびは、形Ｇ９ＳAセーフティリレーユニットをお買い上げいただきまして、まことにありがとうございます。

この取扱説明書では、形Ｇ９ＳAを使用する上で、必要な機能、性能、使用方法などの情報を記載しています。

形Ｇ９ＳAをご使用に際して下記のことを守ってください。

・形Ｇ９ＳAは電気の知識を有する専門家が扱ってください。

・この取扱説明書をよくお読みになり、十分にご理解のうえ、正しくご使用ください。

・この取扱説明書はいつでも参照できるよう大切に保管ください。

取付穴加工寸法

モータコントローラ

EU適合宣言

オムロンは形G9SAシリーズが以下のEU指令要求に適合していることを宣言します。

 - EMC指令 2004/108/EC  - 機械指令 2006/42/EC

規格

形G9SAシリーズは以下の規格に従い、設計/製造されています。

 - EN ISO13849-1: 2008 PL e Category 4  - EN 574: 1996/A1: 2008 (G9SA-TH301のみ)  - EN 60947-5-1: 2004

 - UL508, CAN/CSA C22.2 No.14

ご使用に際してのご承諾事項

本製品は機械安全用途に使用されるコンポーネント商品ですが、使い方によっては要求される安全性が確保できない場合があ ります。セーフティコンポーネント総合カタログ巻頭の「警告」に記載されている「①リスクアセスメントの実施②安全方策③安全 機器の役割④安全機器の設置⑤法令の遵守⑥使用上の注意事項⑦装置・設備移転・譲渡」を遵守の上ご使用ください。

a)屋外の用途、潜在的な化学的汚染あるいは電気的妨害を被る用途またはカタログ、取扱説明書等に記載のない条件や環  境での使用

b)原子力制御設備、焼却設備、鉄道・航空・車両設備、医用機械、娯楽機械、および行政機関や個別業界の規制に従う設備 c)人名や財産に危害が及びうるシステム・機械・装置

d)ガス、水道、電気の供給システムや24時間連続運転システムなど高い信頼性が必要な設備 e)その他、上記ａ）∼ｄ）に準ずる、高度な信頼性が必要とされる用途

＊上記は適合用途の条件の一部です。当社のベスト､総合カタログ､データシート等最新版のカタログ、仕様書記載の保証･免 責事項の内容をよく読んでご使用ください。

●FAXによるお問い合わせは右記をご利用ください。

 カスタマサポートセンタ お客様相談室 FAX 055-982-5051

●その他のお問い合わせ先

 納期・価格・修理・サンプル・承認図は貴社のお取引先、または貴社担当オムロン営業員にご相談ください。

●お問い合わせ先 カスタマサポートセンタ

携帯電話・PHSなどではご利用いただけませんので、その場合は下記電話番号へおかけください。

電話 055-982-5015

（通話料がかかります）

【技術のお問い合わせ時間】

■営業時間：8:00∼21:00 ■営業日：365日

■上記フリーコール以外のFAシステム機器の技術窓口：

電話 055-977-6389

（通話料がかかります）

【営業のお問い合わせ時間】

■営業時間：9:00∼12:00/13:00∼17:30（土・日・祝祭日は休業）

■営業日：土・日・祝祭日/春期・夏期・年末年始休暇を除く

インダストリアルオートメーションビジネスカンパニー

111以下

5 コネクタカバー

1,000A 定格短絡電流

Designation 1

Internal connection

Application examples

2

External Physical Dimensions 3

5

Output terminals Power input terminal Output terminals Power input terminal OFF-delay time setting switch (Only for G9SA-321-T□)

Earth terminal

Refer to the product marking.

I/O terminals

Input power indicator Relay operation indicator

6

Type G9SA can construct the condition conforming to PL=e and category 4 requested with by EN ISO13849-1 European standard. (The part of off-delay output of G9SA-321-T□ can construct PL=d and category 3.) This category class is recognised and based on the circuits we made, so we would like you to conform the category class with G9SA at your application once. Category is judged by the condition of the whole control system.

・ A condition for calculation of performance level （EN ISO13849-1）

 - Category 4 (The part of off-delay output of G9SA-321-T□: Category 3)  - DCavg: High (The part of off-delay output of G9SA-321-T□: Low)  - CCF: Min 65 points

 - MTTFd: G9SA-301: 113 years, G9SA-501： 37 years, G9SA-321-T□： 32 years, G9SA-TH301： 86 years * MTTFd is a value calculated based on the following operation conditions.

  - Nop=31,680 cycles/year (dop=220 days/year、 hop=12 hours/day、 t cycle=300 seconds/cycle)

・ In order to be category 4 (EN ISO13849-1)

1. 2 channels are needed to external input at T11-T12, T21-T22.

2. The switch at T11-T12, T21-T22 should be constructed with positive open form. In case of using limit switch, another one is requested positive open construction type.

3. The NC contact from a contactor is require to feed back signal T31-T32.

(Refer to the application examples.) 4. PE terminal should be dropped to earth.

5. Automatically start (Auto-reset mode) must be prevented through the superordinate control.

Failure detection 7

K1(K3) and K2(K4) LED do not turn on.

Failures of the parts

of the internal circuits Replace with a new product.

Failures involving the wiring of External input (input line)

Failure indication

by LED Failure condition

K1(K3) or K2(K4) LED does not turn on.

Power LED does not turn on.

Type G9SA can detect the failure for the safety of internal circuit, parts condition and external wiring.

(1) When ready for wiring, the power source should be disconnected first. Further, at operating this unit, the terminal cover should be closed correctly in order to prevent an electrical shock.

(2) Do not wire in case threat of Lightning. otherwise an electric shock may occur.

(3) Do not apply any excessive voltage or current to the input or output circuit the G9SA. Doing so may result in damage to the G9SA or cause a fire.

(4) Do not apply any variable voltage, otherwise G9SA may malfunction.

(5) Do not connect any overload to the output circuit, otherwise the G9SA in operation will generate excessive heat and the output elements of the G9SA may short-circuit or fire may result.

(6) The lifetime of G9SA depends on the conditions of switching of its outputs. Be sure to conduct its test operation under actual operating conditions in advance and use it within appropriate switching cycles.

Change the G9SA before expected operation. Over operation may cause may short-circuit or may malfunction.

(7) Do not operate the G9SA with flammable or explosive gass. An arc with operation and the heat of relay will cause a fire or an explosion.

(8) Do not disassemble, repair, or modify the G9SA, otherwise an electric shock may occur or the G9SA may malfunction.

(9) Use protective device (Fuse of 5A current rating etc) for short-circuit protection and ground fault protection, otherwise a fire may occur or the G9SA may malfunction.

Precautions for Safe Use

(1) For malfunctions in case that the power supply picks up gradually.

Malfunctions in case that the power supply picks up gradually. In case that the input circuits close before the power supplies, internal logic may malfunction.

(2) Handling

1. Do not drop the G9SA or shock or vibrate the G9SA excessively. Doing so may result in damage to the G9SA or cause G9SA to malfunction.

2. Do not turn the off-delay setting volume switch of G9SA-321-T□ less than the MIN value or more than the MAX value. Otherwise the G9SA may be failed.

(3) For adhesion of solvent

Adhesion of solvent, likely Alcohol, Thinner, Trichloroethane, Gasoline, on the product should be prohibited.

Such solvent cause erasing the marking and being inferior of the parts.

(4) Operating and Storage Environment

Do not operate or store the G9SA under the following conditions.

Doing so may result in damage to the G9SA or cause the G9SA to malfunction.

1. The places with direct sunlight.

2. The places with ambient temperature ranges not within -25 to 55℃.

3. The places with rapid temperature changes resulting in condensation or relative humidity ranges not within 35 to 85%RH.

4. The places with atmospheric pressure out of the range 86 to 106kpa.

5. The places with corrosive or inflammable gas.

6. The places with water, oil, or chemical sprayed on the G9SA.

7. The places with vibration or shock affecting the G9SA.

8. The places with atmosphere containing dusts, saline or metal powder.

(5) Mounting multiple units

When mounting multiple units close to each other, the rated current will be 3A. Do not apply a current higher than 3A.

(6) For feedback purpose use devices with contacts capable of switching micro loads of 24VDC, 5mA.

(7) The Safety input OFF signal for T11/T12 (or T23) and T21/T22 terminals must be longer than the response time (10ms). Otherwise, the G9SA will be locked out or will not be able to be started or restarted.

Also, a shorter safety input OFF signal might cause the G9SA to be locked. In this case, all safety inputs must be turned off or the power supply for G9SA must be off before restarting the G9SA.

(8) Wiring

1. Use the following to wire the G9SA.

- Stranded wire (Flexible wire): 0.75 to 1.5mm² - Solid wire: 1.0 to 1.5mm²

2. The G9SA may malfunction or generate heat.

- Tighten each screw to a torque of 0.78 to 1.18N・m,

3. External inputs connected to T11 and T12 or T21 and T22 of the G9SA must be no-voltage contact inputs.

4. PE is a ground terminal. When machine is grounded at the positive, the PE terminal should not be grounded.

(9) This is a class A product. In residential areas it may cause radio interference, in which case the user may be required to take adequate measures to reduce interference.

(10) Mounting Expansion units

When an Expansion Unit is being used, remove the connector cover from the G9SA Master Units and insert the connector of the Expansion Unit's connector cable. Make sure that the connector is correctly locked before operating.

Precautions for Correct Use

Aug. 2010 Thank you for purchasing G9SA Safety Relay Unit.

Please read and understand this manual before using the products.

Keep this manual ready to use whenever needed.

Only qualified person trained in professional electrical technique should handle G9SA.

Please consult your OMRON representative if you have any questions or comments.

Make sure that information written in this document are delivered to the final user of the product.

USER'S MANUAL Type G9SA-301

Safety Relay Unit

Type G9SA-501 Type G9SA-321-T□ Type G9SA-TH301

24VAC/DC

Specifications 4

Type for G9SA-321-T□ -T015

1.5s 7.5s 15s 30s

MAX. Off-delay time / 15 steps

● Off-delay time

-T075 -T15 -T30

● Characteristics

Operating time 30ms MAX.

10 to 55Hz 0.375mm single amplitude (0.75mm double amplitude) Destruction: 300m/s² Malfunction: 100m/s²

Ambient humidity Ambient temperature Shock resistance Vibration resistance Response time

35 to 85%RH -25 to 55℃

10ms MAX.

● Protection class

IP20 Enclosure Terminals

IP40 G9SA-301: Twenty, M3

G9SA-501: Twenty-four, M3 G9SA-321-T□: Twenty-four, M3 G9SA-TH301: Twenty-one, M3

111 MAX.

Type G9SA-301

Type G9SA-501 Type G9SA-321-T□

Type G9SA-TH301

43 63

76 MAX.

9

7×5＝35

45 MAX.

R2.3 5.6 9

4.6 dia.

35±0.3 84±0.3

Two, 4.2 dia. or M4

● G9SA-301 Limit Switch Input 2ch / Auto-reset

open

S1 S2

23

24

11

12

KM1

KM2

KM1

KM2 Feedback loop

KM1 KM2 M

A1 A2T11 T12 T31 T32 13 23 33 41

14 24 34 42 A B

T21 T22

PE T23

K1 K2

a b a

b K1

K2 K1 K2

2 5

6

1 3

4 TH

SA

12 34 5 JP 6

● G9SA-501 Limit Switch Input 2ch / Manual-reset

S1 11

12

KM1

KM2 S3

KM1

KM2

M S2

23

24

KM1 KM2 open

A1 A2T11 T12 T31 T32

A B T22

PE T23

K1 K2

a b a

b K1

K2 K3 K4

25

6

1 3

4

Control Circuit K3

K4

K1 K2

13 23 33 43

14 24 34 44 53 61

54 62 TH

SA

T21

Feedback loop

12 34 56 JP

● G9SA-321-T□ Limit Switch Input 2ch / Manual-reset

S1 11

12

KM1

KM2 Feedback loop

S3 S2

23

24

KM1 KM2 open

KM1

KM2

M Motor Controller A1 A2T11 T12

A B

T21 T22

PE T23

13 23 33 43

14 24 34 44 53 61

54 62 K1

K2

a

b a

b K1

K2 K1

K2

6

1 3

4

Control Circuit K3

K4 K3

K4 Off Delay

Timer 2 5 T31 T32

TH

SA

Operation instruction 1 23 45 JP 6

● G9SA-TH301 with 2-hand Input

S11 S12

KM1 KM2 KM1

KM2 Feedback loop

1 2 3 4 5 6 K1

K2 Control Circuit

6 1

3 4

2 5 K1 TH K2

SA

JP

*1) Safety outputs *2) Non-safety outputs

*3) When the inputs of G9SA-321-T□ are restored during off-delay time, G9SA-321-T□ will operate as below. depending on the reset mode.

- Auto reset mode: Outputs turn off after off-delay time, then immediately turns on.

- Manual reset mode: Outputs turn off after off-delay time, then turn on when reset input is given.

24VDC

AC15 DC13

1.7W MAX. 2.6W MAX. 3.3W MAX.

250VAC 5A cosφ=1 30VDC 5A L/R=0ms 240VAC 2A cosφ=0.3 24VDC 1A L/R=48ms

5A (1 Output) IEC60947-5-1

Table 4

● Ratings

Rated carry current Max. switching voltage Rated load

Rated power

consumption 24VAC 1.8VA MAX. 2.8VA MAX. 3.5VA MAX.

250VAC 125VDC

G9SA-301/TH301 G9SA-501 G9SA-321-T□

13/14,23/24,33/34

41/42 61/62 61/62

13/14,23/24,33/34

43/44,53/54 13/14,23/24,33/34

43/44,53/54 N.O. contacts *1) 3 N.O.

--- ---

1 N.C.

1 N.C. 1 N.C.

3 N.O.

2 N.O.

5 N.O.

Off-delay contacts *1) *3)

N.C. contacts *2) Auxiliary contacts

English

13 23 33 41

14 24 34 42

T11 T12 T31 T32 T23 A1

T21 T22 A B PE A2

13 23 33 41

14 24 34 42

T11 T12 T13 T31 T32 A1

T21 T22 T23 PE A2 13 23 33 43 53 61

14 24 34 44 54 62 T11 T12 T31 T32 T23 A1

T21 T22 A B PE A2 I/O terminals

5.9 10.5

91

Rated supply voltage Operating voltage range

24VAC / 24VDC

-15% to +10% of rated supply voltage

InputOutput

● Pollution degree

3 2 External Internal

Checking points and measures to take

Failures involving the wiring of External input (input line) Failures of the parts of the External devices (Contactor etc) Failures of the parts of the internal circuits

Replace with a new External devices.

(Contactor etc)

Failures of the parts of the internal circuits

Replace with a new product.

Supply voltage outside the rated value

Check the supply voltage to Expansion.

Failures involving the wiring of External input (output line)

Replace with a new product.

Check the wiring to External input.

(input line)

Check the wiring to External input.

(output line)

Check the wiring to External input.

(input line)

Failures of the parts of the Protective device (Fuse etc)

Replace with a new Protective device.

(Fuse etc) All LED turn on.

but the safety output doesn't on.

Control Circuit

T13 T11 T12

A1 A2 T31 T32 13 23 33 41

14 24 34 42 T21 T22

PE T23

WARNING

Precaution for Safe Use

Indicates a potentially hazardous situation which, if not avoided, will result in minor or moderate injury, or may result in serious injury or death.

Additionally there may be significant property damage.

Meanings of Signal Words

The following signal words are used in this manual.

Meaning of Alert Symbols

The following alert symbols are used in this manual.

Serious injury may possibly occur due to breakdown of safety outputs.

Do not connect loads beyond the rated value tothe safety outputs.

Serious injury may possibly occur due to loss of required safety functions.

Wire G9SA properly so that supply voltages or voltages for loads do NOT touch the safety inputs accidentally or unintentionally.

WARNING

Alert Statements

Indicates prohibited actions Indicates mandatory actions

Mounting holes

EU Declaration of Conformity

Standards

OMRON declares that G9SA series are in conformity with the requirements of the following EU Directives:

- EMC Directive: 2004/108/EC - Machinery Directive: 2006/42/EC

G9SA series are designed and manufactured in accordance with the following standards:

- EN ISO13849-1: 2008 PL e Category 4 - EN 574: 1996/A1: 2008 (G9SA-TH301 only) - EN 60947-5-1: 2004

- UL508, CAN/CSA C22.2 No.14

KM1

KM2

M

Original instructions

● Life expectancy

Electrical endurance

Mechanical endurance

100,000 operations MIN. Rated load Switching frequency 1,800 operations/h 5,000,000 operations MIN.

Switching frequency 7,200 operations/h Insulation resistance

Dielectric strength

Between different poles of output

● Isolation specification

Between different poles of output Between inputs and outputs

Between inputs and outputs

100Mohm MIN.

(by 500VDC Megger)

2,500VAC 1min.

Connector cover

5

OMRON shall not be responsible for conformity with any standards, codes, or regulations that apply to the combination of the products in the customer's application or use of the product.

Take all necessary steps to determine the suitability of the product for the systems, machines, and equipment with which it will be used. Know and observe all prohibitions of use applicable to this product.

NEVER USE THE PRODUCTS FOR AN APPLICATION INVOLVING SERIOUS RISK TO LIFE OR PROPERTY WITHOUT ENSURING THAT THE SYSTEM AS A WHOLE HAS BEEN DESIGNED TO ADDRESS THE RISKS, AND THAT THE OMRON PRODUCT IS PROPERLY RATED AND INSTALLED FOR THE INTENDED USE WITHIN THE OVERALL EQUIPMENT OR SYSTEM.

Suitability for Use

OMRON EUROPE B.V.

(Importer in EU) Wegalaan 67-69, NL-2132 JD Hoofddorp THE NETHERLANDS

PHONE 31-2356-81-300 FAX 31-2356-81-388

2895 Greenspoint Parkway, Suite 200 Hoffman Estates, IL 60169 U.S.A.

Tel: (1) 847-843-7900/Fax: (1) 847-843-7787

OMRON ASIA PACIFIC PTE. LTD.

438A Alexandra Road # 05-05/08, Alexandra Technopark Singapore 119967 SINGAPORE

PHONE 65-6-835-3011 FAX 65-6-835-2711

Note: Specifications subject to change without notice.

OMRON Corporation

(Manufacturer) Shiokoji Horikawa, Shimogyo-ku, Kyoto, 600-8530 JAPAN

OMRON (CHINA) CO., LTD.

Room 2211, Bank of China Tower, 200 Yin Cheng Zhong Road, PuDong New Area, Shanghai, 200120, China

PHONE 86-21-5037-2222 / FAX 86-21-5037-2200

For performance level safety category (EN ISO13849-1)

Limit switches S1 and S2

K1,K2,K3,K4 (NC) K1,K2,K3,K4 (NO) KM1,KM2 (NC) KM1,KM2 (NO) Reset switch S3

Limit switches S1 and S2 Reset switch S3

Operation instruction K1,K2 (NC) K1,K2 (NO) K3,K4 (NC) K3,K4 (NO) KM1,KM2 (NC) KM1,KM2 (NO)

Motor rotation

OFF-delay time

S11 (NO) S11 (NC)

S12 (NC) S12 (NO) KM1,KM2 (NC) KM1,KM2 (NO)

MAX. 0.5s K1,K2 (S)

K1,K2 (ö)

KM1,KM2 (ö) KM1,KM2 (S) Positionsschalter S1 und S2

1,000A Rated conditional short-circuit current

0622108-9 J

OMRON ELECTRONICS LLC
