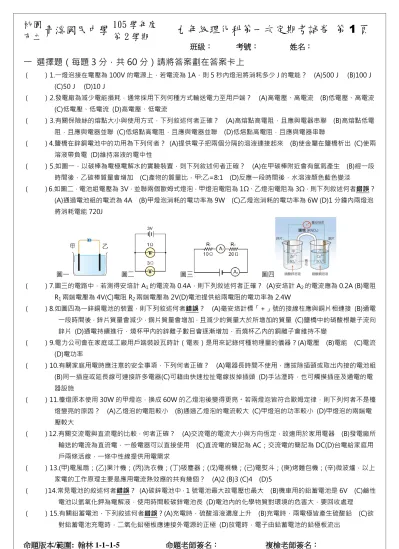

九年級理化科第一次定期考試卷第1 頁 - 桃園市立青溪國民中學

命題版本/範圍: 翰林

命題老師簽名： 複檢老師簽名：

班級： 考號： 姓名：

桃園

市立 青溪國民中學 105 學年度

第 2 學期 九年級理化科第一次定期考試卷 第 1 頁

一 選擇題（每題 3 分，共 60 分）請將答案劃在答案卡上

（ ）1.一燈泡接在電壓為 100V 的電源上，若電流為 1A，則 5 秒內燈泡將消耗多少 J 的電能？ (A)500Ｊ (B)100Ｊ (C)50Ｊ (D)10Ｊ

（ ）2.發電廠為減少電能損耗，通常採用下列何種方式輸送電力至用戶端？ (A)高電壓、高電流 (B)低電壓、高電流 (C)低電壓、低電流 (D)高電壓、低電流

（ ）3.有關保險絲的熔點大小與使用方式，下列敘述何者正確？ (A)高熔點高電阻，且應與電器串聯 (B)高熔點低電 阻，且應與電器並聯 (C)低熔點高電阻，且應與電器並聯 (D)低熔點高電阻，且應與電器串聯

（ ）4.鹽橋在鋅銅電池中的功用為下列何者？ (A)提供電子把兩個分隔的溶液連接起來 (B)使金屬在鹽橋析出 (C)使兩 溶液帶負電 (D)維持溶液的電中性

（ ）5.如圖一，以碳棒為電極電解水的實驗裝置，則下列敘述何者正確？ (A)在甲碳棒附近會有氫氣產生 (B)經一段 時間後，乙碳棒質量會增加 (C)產物的質量比，甲:乙=8:1 (D)反應一段時間後，水溶液顏色藍色變淡

（ ）6.如圖二，電池組電壓為 3V，並聯兩個歐姆式燈泡，甲燈泡電阻為 1Ω、乙燈泡電阻為 3Ω，則下列敘述何者錯誤？

(A)通過電池組的電流為 4A (B)甲燈泡消耗的電功率為 9W (C)乙燈泡消耗的電功率為 6W (D)1 分鐘內兩燈泡 將消耗電能 720J

圖一 圖二 圖三 圖四

（ ）7.圖三的電路中，若測得安培計 A1的電流為 0.4A，則下列敘述何者正確？ (A)安培計 A2的電流應為 0.2A (B)電阻 R1兩端電壓為 4V(C)電阻 R2兩端電壓為 2V(D)電池提供給兩電阻的電功率為 2.4W

（ ）8.如圖四為一鋅銅電池的裝置，則下列敘述何者錯誤？ (A)毫安培計標「＋」號的接線柱應與銅片相連接 (B)通電 一段時間後，鋅片質量會減少，銅片質量會增加，且減少的質量大於所增加的質量 (C)鹽橋中的硝酸根離子流向 鋅片 (D)通電持續進行，燒杯甲內的鋅離子數目會逐漸增加，而燒杯乙內的銅離子會維持不變

（ ）9.電力公司會在家庭或工廠用戶端裝設瓦時計（電表）是用來記錄何種物理量的儀器？(A)電壓 (B)電能 (C)電流 (D)電功率

（ ）10.有關家庭用電時應注意的安全事項，下列何者正確？ (A)電器長時間不使用，應拔除插頭或取出內接的電池組 (B)同一插座或延長線可連接許多電器(C)可藉由快速拉扯電線拔掉插頭 (D)手沾溼時，也可觸摸插座及通電的電 器設施

（ ）11.檯燈原本使用 30W 的甲燈泡，換成 60W 的乙燈泡後變得更亮。若兩燈泡皆符合歐姆定律，則下列何者不是檯 燈變亮的原因？ (A)乙燈泡的電阻較小 (B)通過乙燈泡的電流較大 (C)甲燈泡的功率較小 (D)甲燈泡的兩端電 壓較大

（ ）12.有關交流電與直流電的比較，何者正確？ (A)交流電的電流大小與方向恆定，故適用於家用電器 (B)發電廠所 輸送的電流為直流電，一般電器可以直接使用 (C)直流電的簡記為 AC；交流電的簡記為 DC(D)台電給家庭用 戶兩條活線，一條中性線提供用電需求

（ ）13.(甲)電風扇；(乙)果汁機；(丙)洗衣機；(丁)吸塵器；(戊)電視機；(己)電熨斗；(庚)烤麵包機；(辛)微波爐，以上 家電的工作原理主要是應用電流熱效應的共有幾個？ (A)2 (B)3 (C)4 (D)5

（ ）14.常見電池的敘述何者錯誤？ (A)碳鋅電池中，1 號電池最大故電壓也最大 (B)機車用的鉛蓄電池是 6V (C)鹼性 電池以氫氧化鉀為電解液，使用時間較碳鋅電池長 (D)電池內的化學物質對環境的危害大，要回收處理

（ ）15.有關鉛蓄電池，下列敘述何者錯誤？(A)充電時，硫酸溶液濃度上升 (B)充電時，兩電極皆產生硫酸鉛 (C)欲 對鉛蓄電池充電時，二氧化鉛極板應連接外電源的正極 (D)放電時，電子由鉛蓄電池的鉛極板流出

命題版本/範圍: 翰林

命題老師簽名： 複檢老師簽名：

班級： 考號： 姓名：

桃園

市立 青溪國民中學 105 學年度

第 2 學期 九年級理化科第一次定期考試卷 第 2 頁

（ ）16.有關水的電解實驗敘述，下列何者正確？ (A)電流愈大，反應速率愈快，氣體總產量愈多 (B)只能使用直流電，

用交流電無法產生氣體(C)正極的氣體有助燃性，負極的氣體有可燃性 (D)產生的氫氣與氧氣的體積比為 1：2

（ ）17.李安想要在銅製的鑰匙圈上鍍一層鋅，則有關實驗裝置的敘述，何者錯誤？ (A)可利用硫酸鋅作為電鍍液 (B) 可用家用 110V 的電源 (C)應將鋅片接於正極，銅製的鑰匙圈則接於負極 (D)電鍍過程中鋅片的質量減少

（ ）18.下列何者不是藉由離子的移動而導電？ (A)電解硫酸銅時所用的硫酸銅水溶液 (B)連接鉛蓄電池和外接電器之 間的金屬導線 (C)伏打電池中連接燒杯的 U 型管內的水溶液 (D)乾電池內部兩電極間的填充物質

（ ）19.取最大電流安全容量為 12A 的延長線，連接上 110V-220W 電風扇、110V-660W 電熱爐以及 110V-66W 充 電器，若三種電器同時使用時，通過延長線的電流大小為多少安培？ (A) 6.6A (B) 7.6A (C) 8.6A (D) 0.86A

（ ）20.某伏打電池的總反應為：A＋2B^＋→A^2＋＋2B，下列敘述何者正確？ (A)兩金屬活性大小Ｂ>A (B)B 進行氧化 反應 (C)A 進行還原反應(D)電子流方向是 A 到 B

二 實驗題組(每題 2 分，共 40 分)

圖五

◎◎如圖五為電磁爐的電器規格，請回答 21~27 題。

（ ）21.正常使用時，通過電磁爐的電流為多少 A？ (A)5A (B)10A (C)15A (D)20A

（ ）22.電磁爐的電阻為多少 Ω？ (A)11Ω (B) 110Ω (C) 121Ω (D)220Ω

（ ）23.正常使用電磁爐時，下列敘述何者正確？ (A)外接電壓 110V 時，每秒消耗 1100J 的電能 (B)外接電壓 110V 時，每秒消耗 1100W 的電能 (C)外接電壓 110V 時，每使用一次消耗 1100J 的電能 (D)外接電壓 110V 時，

每使用一次消耗 1100W 的電能

（ ）24.使用電磁爐煮湯 90 分鐘時，此電磁爐將消耗多少度的電能？ (A)1.12 度 (B)1.50 度 (C)1.65 度 (D)1.85 度

（ ）25.將電磁爐改接在 220V 的電源，若未毀損則此時電磁爐的功率為多少 W？ (A)275W (B)550W (C)2200W (D)4400W

（ ）26.承上題，為了使電磁爐能正常使用，應該設法在電路中做何處置？ (A)串聯一個 22Ω 電阻 (B)並聯一個 22Ω 電阻 (C)串聯一個 11Ω 電阻 (D)並聯一個 11Ω 電阻

（ ）27.若 1J 的電能可轉換為 0.24cal 的熱量，則此電磁爐需幾分鐘可使 2.42 公升的水，從初溫 28℃到達沸騰？ (A)8 分鐘 (B)11 分鐘 (C)15 分鐘 (D)18 分鐘

圖六

◎◎鋅銅電池的裝置如圖六，電池放電時，其總反應為 Zn＋Cu^2＋→Zn²⁺＋Cu，請回答 28~31 題。(Zn＝65.4、Cu＝63.5)

（ ）28.有關鋅銅電池的裝置及原理，下列敘述何者錯誤？ (A)將化學能轉變成電能(B)未放入 U 型管之前，檢流計指針 偏向銅片 (C)因為鋅的活性大於銅，故鋅片為正極 (D)利用氧化還原反應來產生電流

（ ）29.有關鋅銅電池的粒子傳遞情形，下列敘述何者正確？ (A)鋅片獲得電子，變成鋅離子溶於水溶液中 (B)電子由鋅 片經鹽橋流向銅片 (C)電路接通時，U 型管內溶液中的正離子會游向正極 (D)硫酸銅溶液內的銅離子數增加

（ ）30.鋅銅電池兩極之反應，下列敘述何者正確？ (A)放入 U 型管之後，銅片發生的反應為 Cu→Cu²⁺＋2e^－ (B)放入 U 型管之後，鋅片質量漸漸減少 (C)鋅片減少的重量等於銅片增加的重量 (D)硫酸銅水溶液的顏色保持不變

命題版本/範圍: 翰林

命題老師簽名： 複檢老師簽名：

班級： 考號： 姓名：

桃園

市立 青溪國民中學 105 學年度

第 2 學期 九年級理化科第一次定期考試卷 第 3 頁

（ ）31.關於鹽橋的敘述，下列何者錯誤？ (A)鹽橋內應含有易解離的電解質，如石灰水溶液(B)鹽橋具有維持溶液電中性 和連接電路的功能 (C)若以導線代替鹽橋，放電反應將中斷 (D)若將鹽橋自溶液中取出，檢流計讀數會變為零

圖七

◎◎如圖七為不同電極電解硫酸銅水溶液的實驗裝置：電解槽(一)以銅片當電極電解硫酸銅水溶液，電解槽(二)則是以石墨當 電極電解硫酸銅水溶液的實驗裝置，請回答 32~35 題。

( )32.有關電解槽(一)中的反應，下列敘述何者正確？ (A)硫酸銅水溶液顏色變淡 (B)通電後， Cu^2＋會移到甲電極獲得 電子 (C)甲乙兩電極靠近反應速率變快(D)甲電極產生 H⁺，pH 值漸漸減少

( )33.下列何者為丙電極的反應式？ (A)CuSO₄ → Cu²⁺＋SO₄^2－ (B)Cu²⁺＋2e^－→Cu (C)Cu→Cu²⁺＋2e^－ (D)2H2O→O2＋4H⁺＋4e^－

( )34.若要在鐵製湯匙上鍍銅，線路該如何連接？ (A)選電解槽(一)，湯匙接甲電極 (B)選電解槽(二)，湯匙接丙電極 (C)選電解槽(一)，湯匙接乙電極 (D)選電解槽(二)，湯匙接丁電極

( )35.承上題，有關電鍍下列敘述何者正確？ (A)電源選擇直流或交流電，結果都一樣 (B)目的是為了美觀或防止鏽蝕 (C)電鍍前，用砂紙磨去鏽斑，用硫酸去除油污 (D)電流愈大，鍍上的金屬會愈緊密

圖八 圖九 圖十 圖十一

◎◎如圖八~圖十一為三個電阻不同連接法的電路圖，R1=5Ω，R2=5Ω，R3=10Ω，電源電壓 30V，請回答 36~40 題。

( )36.在相同時間內，電阻所產生之總熱量，最多的是那一種接法？ (A)圖八 (B)圖九 (C)圖十(D)圖十一 ( )37.四個電路圖中，電池壽命最長的是那一種接法？ (A)圖八 (B)圖九 (C)圖十(D)圖十一

( )38.圖八與圖十一，電源提供的總電功率比為何？ (A)15:1 (B)10:1 (C)6:1 (D)5:1 ( )39.圖九與圖十的總電阻比為何？ (A)1:2 (B)2:3 (C)4:9 (D)5:8

( )40.以直流電源電解水，將 2 公克的 NaOH 加入 100 公克的蒸餾水中，當收集到 32 公克的氧氣時，則被電解掉的水 有幾公克？ (A)2 公克 (B)9 公克 (C)18 公克 (D)36 公克
