建築節能與綠廳舍改善計畫
受 委 託 單 位 ： 財團法人台灣建築中心 計 畫 主 持 人 ： 楊欽富 協 同 主 持 人 ： 蔡尤溪、楊冠雄、周鼎金、歐文生、王婉芝 研 究 助 理 ： 葉琮勤、詹佳穎、杜昕倫、廖偉廷、王冠翔、紀 宏穎、賴品汝、侯雅壹、李盈霓、張靖雯、陳彥 伶、洪子堯、游雅雯、黃日昇、彭成翔、楊竣傑、 丁偉能、彭暄惠、曾珮茹 研 究 期 程 ： 中華民國 107 年 3 月至 107 年 12 月 計 畫 經 費 ： 新臺幣 1,525 萬元內政部建築研究所
業務委託計畫成果報告書
中華民國
107 年 12 月
（本報告內容及建議，純屬研究小組意見，不代表本機關意見）目錄
目錄 ... I 圖目錄 ... III 表目錄 ... V 摘要 ... IX ABSTRACT ... X 第一章 緒論 ... 1 1.1計畫緣起 ... 1 1.2計畫執行步驟與作業內容 ... 2 1.3計畫效益 ... 6 第二章 107 年度建築節能改善類補助案例 ... 9 2.1建築節能類改善項目 ... 9 2.2建築節能類分析方法 ... 12 2.3中央聯合辦公大樓南棟管理小組 ... 14 2.4國立政治大學 ... 28 2.5嘉義縣政府財政稅務局 ... 41 2.6小結 ... 57 第三章 107 年度綠廳舍改善類補助案例 ... 59 3.1 綠廳舍改善項目 ... 59 3.2 交通部公路總局第五區養護工程處 ... 60 3.3 新北市三重區公所 ... 67 3.4 小結 ... 74 第四章 辦理後續年度中央廳舍與各地方廳舍既有建築物更新改善之相關前置籌備工作 ... 77 4.1 辦理108 年度中央廳舍既有建築物更新改善之相關前置籌備工作執行進度 ... 77 4.2 辦理108 地方廳舍既有建築物更新改善之相關前置籌備工作執行進度 ... 87 第五章 建置 107 年度本計畫完成之改善案例網頁及服務滿意度問卷調查 ... 99 5.1 建置107 年度本計畫完成之改善案例網頁 ... 996.1 國家圖書館 ... 112 6.2 國軍高雄總醫院左營分院 ... 118 6.3 臺中榮民總醫院灣橋分院 ... 125 6.4 經濟部中央地質調查所 ... 131 第七章 辦理建築節能效能評估培訓課程 ... 137 第八章 BEMS 資料庫之更新與維護及資料庫大數據分析 ... 141 8.1建築能源管理系統定義 ... 141 8.2BEMS 之功能與效益 ... 142 8.3BEMS 工作需求說明 ... 143 8.4BEMS 執行進度 ... 149 8.5BEMS 資料庫大數據分析... 150 第九章 辦理節能技術講習會北、中、南共三場 ... 161 9.1 課程規劃 ... 162 9.2 開課時間及地點 ... 163 9.3 邀請對象 ... 163 9.4 辦理情形 ... 163 第十章 編撰「建築節能改善技術指引」草案 ... 165 第十一章 執行進度與結論 ... 167 參考書目 ... 179 107 年度「建築節能與綠廳舍改善計畫」期末審查會議意見回覆表 ... 181
圖目錄
圖2.1 中央聯合辦公大樓南棟 建築物外觀 ... 14 圖2.2 中央聯合辦公大樓南棟 建築物逐月用電量 ... 15 圖2.3 國立政治大學建築物外觀 ... 28 圖2.4 國立政治大學自強九舍 建築物逐月用油量 ... 29 圖2.5 國立政治大學自強九舍 改善前電熱鍋爐預估逐月累計用電量 ... 35 圖2.6國立政治大學自強九舍改善前/後熱水系統節能效益 ... 37 圖2.7 嘉義縣政府財政稅務局 建築物外觀 ... 41 圖2.8 嘉義縣政府財政稅務局 建築物逐月用電量 ... 42 圖2.9 建築節能類改善項目統計 ... 57 圖3.1交通部公路總局第五區養護工程處建築物外觀 ... 60 圖3.2交通部公路總局第五區養護工程處地理位置示意圖 ... 61 圖3.3 交通部公路總局第五區養護工程處位置圖 ... 61 圖3.4交通部公路總局第五區養護工程處室內照明改善前照片 ... 62 圖3.5 第一辦公大樓改善範圍說明圖 ... 63 圖3.6 第二辦公大樓改善範圍說明圖 ... 64 圖3.7 交通部公路總局第五區養護工程處改善前後照片 ... 65 圖3.8新北市三重區三德公園現況照片 ... 67 圖3.9新北市三重區三德公園地理位置示意圖 ... 68 圖3.10新北市三重區三德公園改善範圍圖 ... 68 圖3.11新北市三重區三德公園廣場現況 ... 69 圖3.12 新北市三重區三德公園廣場鋪面改善範圍平面配置圖 ... 70 圖3.14 新北市三重區三德公園廣場蓄水池剖面詳圖 ... 71 圖3.15 新北市三重區三德公園廣場基地保水改善前後照片 ... 72 圖3.16 綠廳舍類改善項目統計 ... 74 圖4.1受補助單位說明會辦理情形 ... 86 圖5.1「建築節能與綠廳舍改善計畫」首頁 ... 99 圖5.2「建築節能與綠廳舍改善計畫」107 年度中央政府案場地圖 ... 100 圖5.3「建築節能與綠廳舍改善計畫」107 年度地方政府案場地圖 ... 100 圖5.4「建築節能與綠廳舍改善計畫」107 年度案場資訊 1 ... 101 圖5.5「建築節能與綠廳舍改善計畫」107 年度案場資訊 2 ... 101 圖5.6107 年受補助單位滿意度調查案例 ... 103圖5.10107 年受補助單位改善項目滿意度調查統計 ... 109 圖6.1 執行內容與流程 ... 111 圖6.2國家圖書館建築物外觀 ... 112 圖6.3國家圖書館主機系統流程 ... 117 圖6.4國軍高雄總醫院左營分院建築物外觀 ... 118 圖6.5監控系統 ... 124 圖6.6 臺中榮民總醫院灣橋分院現況照片 ... 125 圖6.7臺中榮民總醫院灣橋分院室內照明現況 ... 126 圖6.8 灣橋分院照明改善前後比較 ... 127 圖6.9 灣橋分院解說牌 ... 128 圖6.10 灣橋分院使用一年後現場照片 ... 128 圖6.11經濟部中央地質調查所正面照片 ... 131 圖6.12經濟部中央地質調查所改善前後照片 ... 132 圖6.13106 及 107 年度照明改善後區域竣工與現況照片圖 ... 134 圖6.14 改善後燈具近照現況照片圖 ... 134 圖6.15 解說牌維護狀況照片 ... 134 圖8.1BEMS 之示意圖 ... 141 圖8.2BEMS 平台架構 ... 145 圖8.3BEMS 串接流程 ... 146 圖8.4101 年度~106 年度受補助改善建築物類型統計... 152 圖8.5101 年度~106 年度受補助改善項目統計 ... 152 圖9.1課程辦理流程 ... 161 圖9.2臺北場講習會照片 ... 164 圖9.3臺中場講習會照片 ... 164 圖9.4臺中場講習會現場導覽照片 ... 164 圖9.5高雄場講習會照片 ... 164 圖10.1建築節能改善技術指引封面 ... 165 圖10.2建築節能改善技術指引目錄 ... 166 圖11.1中央政府各案場分布圖 ... 167 圖11.2地方政府各案場分布圖 ... 168
表目錄
表2.1 建築節能類改善效益方法 ... 12 表2.2 中央聯合辦公大樓南棟 建築概述 ... 14 表2.3 中央聯合辦公大樓南棟空調系統概述 ... 15 表2.4 中央聯合辦公大樓南棟 改善項目與對策說明一覽表 ... 16 表2.5 中央聯合辦公大樓南棟 改善前冰水主機量測結果 ... 17 表2.6 中央聯合辦公大樓南棟 改善前冰水主機各負載率統計表 ... 17 表2.7 中央聯合辦公大樓南棟 改善後冰水主機量測結果 ... 18 表2.8 中央聯合辦公大樓南棟 改善後冰水主機各負載率統計表 ... 18 表2.9 中央聯合辦公大樓南棟 改善前冰水泵浦量測結果 ... 19 表2.10 中央聯合辦公大樓南棟改善後冰水泵浦量測結果 ... 20 表2.11 中央聯合辦公大樓南棟改善前冷卻水泵浦量測結果 ... 21 表2.12 中央聯合辦公大樓南棟改善後冷卻水泵浦量測結果 ... 22 表2.13 中央聯合辦公大樓南棟感測器數值確認結果 ... 23 表2.13中央聯合辦公大樓南棟冰水主機改善前/後能源使用分析 ... 24 表2.15 中央聯合辦公大樓南棟泵浦改善前/後能源使用分析 ... 25 表2.16 中央聯合辦公大樓南棟新設能源管理系統預估節能效益分析 ... 26 表2.17 中央聯合辦公大樓南棟改善前/號整體結能分析 ... 26 表2.18 國立政治大學自強九舍 建築概述 ... 28 表2.19 國立政治大學自強九舍熱水系統概述 ... 29 表2.20 國立政治大學自強九舍改善項目與對策說明一覽表 ... 30 表2.21 國立政治大學自強九舍改善前柴油鍋爐量測結果 ... 31 表2.22 國立政治大學自強九舍改善後新設熱泵量測結果 ... 32 表2.23 國立政治大學自強九舍改善後新設熱水泵浦量測結果 ... 33 表2.24 國立政治大學自強九舍改善後熱水循環泵 HRP 量測結果 ... 33 表2.25 國立政治大學自強九舍改善前熱水系統分析結果 ... 35 表2.26 國立政治大學自強九舍改善前熱水系統分析結果 ... 36 表2.27 國立政治大學自強九舍改善後熱水系統分析結果 ... 37 表2.28 國立政治大學自強九舍改善後熱水系統分析結果 ... 38 表2.29 國立政治大學自強九舍新設能源管理系統預估節能效益分析 ... 39 表2.30 國立政治大學自強九舍改善前/後整體節能效益分析 ... 39 表2.31 嘉義縣政府財政稅務局建築概述 ... 41表2.35 嘉義縣政府財政稅務局改善前冰水主機各負載率統計表 ... 44 表2.36 嘉義縣政府財政稅務局改善後冰水主機量測結果 ... 45 表2.37 嘉義縣政府財政稅務局改善後冰水主機各負載率統計表 ... 45 表2.38 嘉義縣政府財政稅務局改善前冰水區域泵浦量測結果 ... 46 表2.39 嘉義縣政府財政稅務局改善前冰水區域泵浦量測結果 ... 47 表2.40 嘉義縣政府財政稅務局改善前冰水區域泵浦量測結果 ... 48 表2.41 嘉義縣政府財政稅務局改善後區域泵浦量測結果 ... 49 表2.42 嘉義縣政府財政稅務局改善後區域泵浦量測結果 ... 50 表2.43 嘉義縣政府財政稅務局改善後區域泵浦量測結果 ... 51 表2.44 嘉義縣政府財政稅務局感測器數值確認結果 ... 52 表2.45 嘉義縣政府財政稅務局冰水主機改善前/後能節能效益分析 ... 53 表2.46 嘉義縣政府財政稅務局冰水區域泵浦改善前/後能節能效益分析 ... 54 表2.47 嘉義縣政府財政稅務局新設能源管理系統預估節能效益分析 ... 54 表2.48 嘉義縣政府財政稅務局改善前/後整體節能效益分析 ... 55 表3.1 交通部公路總局第五區養護工程處室內照明改善前後比較 ... 65 表3.2 交通部公路總局第五區養護工程處室內照明改善效益分析表 ... 66 表3.3 交通部公路總局第五區養護工程處整體節能效益總結表 ... 66 表3.4 新北市三重區三德公園基地保水計算表 ... 72 表4.1108 年度「建築節能與綠廳舍改善計畫」正取名單 ... 78 表4.2108 年度「既有建築節能改善擴大計畫」正取名單 ... 87 表4.3108 年度「既有建築節能改善擴大計畫」備取名單 ... 96 表5.1建築節能與綠廳舍改善計畫受補助單位服務滿意度調查調查項目 ... 102 表5.2107 年度受補助單位服務滿意度調查調查結果 ... 104 表5.3 建築節能與綠廳舍改善計畫受計畫改善項目滿意度調查項目 ... 107 表5.4107 年度受補助單位改善項目滿意度調查結果 ... 109 表6.1國家圖書館建築概述 ... 112 表6.2國家圖書館改善項目與對策說明一覽表 ... 113 表6.3國家圖書館改善後系統操作及設定值 ... 113 表6.4國家圖書館106 年 09 月~107 年 08 月新設監控系統(BEMS)用電資料 ... 114 表6.5國家圖書館單位調查統計表 ... 115 表6.6國軍高雄總醫院左營分院建築概述 ... 118 表6.7改善項目與對策說明一覽表 ... 119
6.11追蹤查核調查表 ... 129 表6.12 經濟部中央地質調查所整體節能效益總結表 ... 133 表6.13追蹤查核調查表 ... 135 表7.1建築節能效能評估培訓課程安排 ... 137 表8.1107 年度「建築節能與綠廳舍改善計畫」受補助單位名單 ... 143 表8.2 系統處理裝置之等級 ... 149 表8.3101 至 106 年受補助單位與改善策略項目統計 ... 151 表8.4101 至 106 年受補助單位各建築物類型統計 ... 153 表8.5101 至 106 年受補助單位辦公類與改善項目統計 ... 154 表8.6101 至 106 年受補助單位醫院類與改善項目統計 ... 155 表8.7101 至 106 年受補助單位住宿類與改善項目統計 ... 155 表8.8101 至 106 年受補助單位學校類與改善項目統計 ... 156 表8.9101 至 106 年受補助單位圖書館類與改善項目統計 ... 157 表8.10101 至 106 年受補助單位大型空間類與改善項目統計 ... 157 表8.11各建築物類型改善策略排序 ... 159 表11.1本（107）年度北南建築節能與綠廳舍專業輔導團隊執行程序說明會日期 ... 168 表11.1107 年度「建築節能與綠廳舍改善計畫」中央案場總效益 ... 170 表11.2107 年度「建築節能與綠廳舍改善計畫」地方案場總效益 ... 173 表11.3已完成之建築節能效能評估培訓課程 ... 177
摘要
本107 年度建築節能與綠廳舍改善計畫，係依據依據行政院核定修正「永續智慧城 市-智慧綠建築與社區推動方案」智慧綠建築深耕升級及永續智慧社區創新實證之推動 主軸，辦理「建築節能與綠廳舍改善補助計畫」及「既有建築節能改善擴大計畫」，補助 中央及地方政府所屬之公有建築物，進行能源效率提升及綠建築改造工作。 本計畫為延續性推動政策，自91 年至 106 年間，歷經行政院核定 4 個方案：「綠建 築推動方案」、「生態城市綠建築推動方案」、「智慧綠建築推動方案」、「永續智慧城市-智 慧綠建築與社區推動方案」引導之下辦理，期間共計改善案件數達614 件，成果豐碩， 並帶動我國節能技術宣導推廣與相關產業之發展。各階段執行成果概述如下表所示。 本計畫除了循以往之改善技術外，鑒於中央空調系統超量設計或空調主機效率老化， 耗電及嚴重浪費能源問題，本（107）年度持續導入老舊空調主機汰換，改善項目包括： 老舊空調主機性能提升或汰換節能改善、空調系統節能策略導入節能改善、高效率熱泵 熱水系統節能改善、建置或升級建築能源管理系統、進行測試、調整、平衡使空調系統 最佳化運轉節能改善、室內照明節能改善等六個項目作為補助改善之主軸，透過中央廳 舍、國立大專院校及地方政府辦公廳舍、高中職及醫院等既有建築物之節能改善示範案 例，運用節能技術及策略，來達到節約能源及CO2 排放減量之目標，以期帶動民間及企 業之跟進，形成更廣大而良好之示範效果，俾達示範推廣之效益。此外，規劃於本（107） 年度辦理節能技術推廣講習會、完成106 年度 4 個改善完成案例追蹤考核、辦理 107 年 年度 依據方案 計畫名稱 件數 91 至 96 綠建築推動方案 中央廳舍暨院校空調節能改善補助計畫 97 綠廳舍改善補助計畫 95 97 至 100 生態城市綠建築推動方案 建築能源效率提升計畫 119 綠建築更新診斷與改造計畫 80 101 至 104 智慧綠建築推動方案 建築節能與綠廳舍改善補助計畫 建築節能類 113 綠廳舍類 43 105~107 永續智慧城市-智 慧綠建築與社區 推動方案 建築節能與綠廳舍改善計畫 建築節能類 55 綠廳舍類 12 總計 614Abstract
According to the “Sustainable Intelligent City and Intelligent Green Building and Community Promotion Program” of the Executive Yuan stating that “II. Intelligent Green Building Cultivation and Upgrade: 4. Promotion and Promulgation of Intelligent Green Building: (3) Conducting the intelligent green building renovation techniques promotion and demonstration for existing buildings,” the subsidization program of “Building Energy Efficiency and Green Renovation of governmental buildings” of 2017 is thus undertaken. The project focuses on the existing buildings with renovation potentials and conducts the service of energy efficiency diagnostics and technical consultation provided by the professional team for further subsidizing demonstrative projects with significant enhancement effects to achieve the objectives of energy efficiency and carbon reduction after green building renovation.
The program is a continuous policy promotion. The renovation program has accumulated remarkable 614 projects from 2002 to 2017, through four promotion program phases: Green Building Promotion Program, Eco-City and Green Building Promotion Program, Intelligent Green Building Promotion Program, and Sustainable Intelligent City and Intelligent Green Building and Community Promotion Program, to facilitate the domestic energy saving technical promotion and relevant industrial development. The implementation accomplishments of each phase are summarized in table1
Table 1. Renovation Project Statistics of Previous Promotion Phases
Years Promotion Program Program Names No. of Projects
2002 - 2007
Green Building Promotion Program
HVAC Energy Efficiency Enhancement Projects for Central
Governmental Buildings 97
Green Remodeling Projects for Governmental Buildings 95 2008 -
2011
Eco-City and Green Building Promotion Program
Building Energy Efficiency Upgrade Program 119 Building Improvement Diagnostics and Renovation projects 80 2012 -
2015
Intelligent Green Building Promotion Program
Building Energy Efficiency and Green Renovation for Governmental Buildings Building Energy Saving 113 Green Building Renovation 43 2016 - 2018 Sustainable Intelligent City and Intelligent Green Building and Community Promotion
Building Energy Efficiency and Green Renovation for Governmental Buildings
Building Energy
Saving 55
Green Building
particularly focuses on the severe energy consumption problems caused by central air conditioning system oversizing and chiller aging, the project of 2018 will continuously introduce the replacement of A/C chillers, including six majoy improvement axes: performance enhancement and equipment replacement of inefficient A/C chillers, A/C system energy saving strategies, high-efficiency hot water heat pump system improvement, establishment or upgrade of BEMS, A/C operation optimization with Testing, Adjusting, and Balancing (TAB) procedures, as well as indoor lighting energy efficiency improvement. Through the energy saving practices of demonstrative central governmental building and national university/college projects, various energy saving techniques and strategies can be implemented to achieve the objectives of energy conservation and CO２ emission reduction. It is also expected to drive more practices from private enterprises to extend the demonstration and improvement effects. Besides, the program will conduct promotional seminars of energy saving techniques, complete four follow-up evaluation cases selected from 2017subsidized projects, and undertake the preparation of 2019 and 2020 subsidization work, including preliminary selection of subsidized units, on-site evaluation, final selection
Keywords: Building Energy Saving、Air-Condition Energy Saving、Indoor Lighting Energy Efficiency Improvement、Green Building、BEMS、
第一章 緒論
1.1 計畫緣起 內政部依據行政院一百零五年三月十五日院臺建字第一０五００一０八九四號函 核定修正「永續智慧城市-智慧綠建築與社區推動方案」智慧綠建築深耕升級及永續智慧 社區創新實證之推動主軸，辦理「建築節能與綠廳舍改善補助計畫」及行政院一百零六 年七月二十六日院臺經字第一０六００一九三五三號函核定「新節電運動方案」肆、一、 （四）略以：……新增補助地方政府辦公廳舍、高中職及醫院等，促進綠化及智慧管理， 補助中央及地方政府所屬之公有建築物，進行能源效率提升及綠建築改造工作，導入老 舊空調主機系統設備汰舊換新、高效率熱泵熱水系統、空調系統節能策略、建置或升級 建築能源管理系統、進行測試、調整、平衡使空調系統最佳化運轉、室內照明、外遮陽、 屋頂隔熱(含屋頂綠化)、戶外遮棚、基地保水等改善技術。 91 年至 96 年執行「綠建築推動方案」之「中央廳舍暨院校空調節能改善補助計畫」 及「綠廳舍改善補助計畫」，共完成了97 件中央廳舍及大專院校之舊有建築物空調節能 改善案件及95 件舊有建築物綠色更新改造，「生態城市綠建築推動方案」之「建築能源 效率提升計畫」及「綠建築更新診斷與改造計畫」在 97 年至 100 年成績卓越，完成了 119 個既有中央機關及國立大專院校的能源提升工程及 80 個既有中央機關及國立大專 院校的綠建築改善工程，並因應國際最新發展節能趨勢，提出低成本或無成本之節約能 源策略，進行小量之改善工程投資及運轉與管理策略之調整，其成果對於減緩全球暖化 及都市熱島效應也有莫大的貢獻，可說是既有建築改善之先驅及典範，本計畫早期分為 「建築能源效率提升計畫」及「綠建築更新診斷與改造計畫」補助改善。 去（106）年度結合為「建築節能與綠廳舍改善計畫」，其中建築節能類共改善 25 案，綠廳舍類共改善6 案，建築節能類主要工作方向乃針對建築物兩大主要耗能設備， 即空調系統及熱水系統同步進行改善，綠廳舍類主要工作方向乃針對建築物室內照明進 行改善，達到增加室內人員舒適性，減少空調開啟時間，提升效益評估指標的日射環境 指標與日常節能指標效果。總節能成效預計每年可節省用電量約797.1 萬度，降低 CO2 排放量約 5,150 公噸，共可節省約 2,717 萬元之運轉費用，以今年建築節能類及綠廳舍 類編列核撥改善經費約新台幣 1 億 1,365 萬元，投資回收年限約為 4.1 年。今年度中央 政府36 個（建築節能類 28 件，綠廳舍改善類 8 件）及地方政府 38 個（建築節能類 261.2 計畫執行步驟與作業內容 1.2.1計畫執行步驟 107 年度建築節能與綠廳舍改善計畫編列改善經費約新台幣 11,524 萬元(補助款 7,643.6 萬元，自籌款 3,881.4 萬元) 及 107 年度既有建築節能改善擴大計畫編列總金額 為15,132 萬元，補助款 9,619.9 萬元，自籌款 5,512.1 萬元，承續過去「建築能源效率提 升計畫」及「綠建築更新診斷與改造計畫」之精神，公開徵選中央政府 35 個及地方政 府 38 個具高度配合意願之單位且符合改善效益之公有建築物進行改善工程，期望改善 後能達到節能、減碳之目的，同時具觀摩示範作用。本改造計畫由內政部建築研究所籌 劃相關專家學者組成「建築節能與綠廳舍改善服務團隊」，進行改善規劃，彙整研擬改善 項目大綱與內容，並進行工程經費初估與檢討修正，提出改造規劃原則及訂定相關規範， 供受補助單位進行冷凍空調技師與建築師委託設計及工程發包等作業。服務團隊於各受 補助單位設計監造發包完成後，就相關設計圖說進行審查，並俟工程完工後協助進行完 工查核作業，提升計畫執行之成效與品質，最後，再將完整作業內容與成果撰寫期末報 告，以提供本國落實建築節約能源與溫室氣體減量之推廣應用。其中，空調系統改善導 入測試、調整、平衡（Testing, Adjusting and Balancing，簡稱 TAB） 程序，證實不須進 行金額龐大之設備汰換情況下，仍能藉由簡單閥件之安裝、管線之修改與運轉參數之調 整，而獲得節能效益，充分呼應了本計畫利用低成本之改善策略，來達到節約能源以及 CO2排放減量之目標。 本計畫之執行步驟如下： 1. 針對中央機關發出申請通知，再配合系統化之書面審查與分析建築物耗能原因，以 初步篩選出適合改善之建築對象。 2. 針對篩選出之舊有中央廳舍進行建築物耗能診斷並確定改善之建築對象，初步規劃 設計。其中建築節能類經由現場量測空調系統性能，以建立建築物之實際耗能現況 之比較基準（Baseline），如空調負荷以及實際使用型態（Occupancy），藉此獲得精確 的空調負荷資料以作為下階段擬定改善策略之重要參考依據。 (1) 建築物基本資料的收集，樓地板面積、空調面積、人員使用情形、室內空氣品 質（IAQ）、方位以及樓層數等基本資料收集。
(3) 電費單的收集，透過電費單建立建築物年度電力使用情形（每月用電度數、最 高需量、半尖峰需量等資料），以利後續進行DSM 契約容量適化以及秏電設備 使用時程訂定等工作進行。 (4) 利用上述資料，再配合北南各研究團隊進行實際建築物耗能量測評估，建立建 築物耗能使用情形Baseline，以及各耗能設備之能源使用效率情形等資料。 3. 依據耗能系統現況，提出改善策略。利用低成本或是零成本之改善策略，進行小量之 改善工程投資及運轉與管理策略之調整進行建築物節約能源工作。其中建築節能運 轉策略之調整包含三大項，包含室內負荷之控制、空調系統節能策略，以及動力系統 之節能策略之實施。 4. 本計畫建築節能類將採取全尺度實驗（Full-Scale Experiment）之印證方式進行，對於 改善前後之耗能系統等進行其能源使用效率之實際量測，以確認其耗電使用情形之 比對。同時預計於後續計畫中對於這些改善案例，進行長期之追蹤考核（Follow-up）， 除確保其改善之節能效果外，並建立良好之維修保養制度以及秏電系統設備生命週 期估。 1.2.2計劃作業內容 1. 成立本計畫節能改善專業輔導團隊 (1) 擬定本計畫各階段期程辦理事項及標準作業程序，執行本計畫各工作項目 並按期程向本所回報執行情形。 (2) 於計畫辦理期間，提供節能改善相關規定說明及輔導等諮詢服務，確保本 計畫各階段工作順利執行。 (3) 針對 107 年度受補助單位辦理完工後現場查核工作。 (4) 輔導受補助單位(或歷年受補助單位)申請候選綠建築證書或綠建築標章-舊 建築改善類。 (5) 承攬廠商應指派 1 名計畫執行人員進駐本所推動辦公室，以協助計畫運作、 溝通聯繫及協調整合等事宜。
2.
中央政府所屬廳舍能源效率提升及綠建築改造相關工作 (1) 辦理 107 年度建築節能與綠廳舍改善工作事項 依據內政部 105 年 11 月 11 日核定 107 年度「建築節能與綠廳舍改善計綠廳舍改善相關工作，經內政部106 年 3 月 28 日核定共計 34 個正取單位，並 為有效執行標節餘款，以及避免受補助單位因故未能辦理，另選出6 個備取單 位，將視實際情況依序遞補（正取及備取名單詳附表1、附表 2）。承攬廠商需 協助執行107 年度補助中央政府案件之輔導、設計圖說審查、查核等相關工作。 另為配合經濟部「政府機關及學校節約能源行動計畫」，本計畫之室內照 明改善，承攬廠商應輔導受補助單位優先將既有螢光燈具汰換為具節能標章之 LED 燈具，惟若僅將既有螢光燈管汰換為 LED 燈管者，應比照節能標章燈具 之規格，訂定發光效率基準、色溫及安裝前辦理抽驗等事項，輔導受補助單位 於工程招標文件上載明，應將整組燈具(連同 LED 燈管)送財團法人全國認證基 金會(TAF)認證之實驗室檢驗，以確保改善後照明燈具之品質及省電效率。 (2) 辦理後續年度既有建築節能與綠廳舍改善相關前置籌備工作 考量後續年度中央政府單位如欲申請本補助計畫，均須自行編列至少 30%之自籌款，且一般公務機關每年度之預算，需於前一年度 3 月底前即編 列送審，為利申請單位能及時編列自籌款預算送審，故承攬廠商需依本所 指示，配合辦理後續年度本計畫補助中央政府之相關前置籌備工作，包括 受補助單位之初選、現勘、決選及說明會等相關事項。 (3) 辦理 106 年度案例追蹤考核 為考核實際之執行成效，107 年度本計畫將從 106 年度補助中央政府 部分改善單位（受補助改善單位名單詳附表 3），挑選示範案例進行改善成 效之追蹤考核（達受補助單位數量 10％，並考量區域平衡及補助金額大者 優先），進行系統性之改善前、後效益比對，提出確切之數據，俾能反映出 實際改善效益。 3. 擴大推動地方政府所屬廳舍能源效率提升及綠建築改造相關工作 (1) 辦理 107 年度既有建築節能（含綠廳舍）改善擴大計畫補助工作事項
依據內政部106 年 8 月 14 日核定「一百零七及一百零八年度既有建築節 能改善擴大計畫申請補助作業須知」辦理補助直轄市、縣(市)政府所屬(轄)之機 關(構)、高中職、醫院及鄉（鎮、市、區）公所等之公有建築物節能與綠廳舍 改善，經內政部106 年 10 月 24 日及 12 月 14 日核定共計 38 個正取單位，並
為備取，將視實際情況依序遞補（正取及備取名單詳附表4、附表 5）。承攬廠 商需協助執行107 年度補助地方政府案件之輔導、設計圖說審查、查核等相關 工作。 (2) 辦理後續年度既有建築節能（含綠廳舍）改善擴大計畫補助相關前置籌備 工作 考量後續年度地方政府如欲申請本補助計畫，均須依財力級距自行編列 10%至 50%之自籌款，且直轄市、縣(市)政府之預算，需於前一年度 8 月底前 編列送審，為利申請機關能及時編列自籌款預算送審，故承攬廠商需依本所指 示，配合辦理後續年度本計畫補助地方政府之相關前置籌備工作，包括受補助 單位之初選、現勘、決選及說明會等相關事項。 4. 建置本計畫107 年度完成之改善案例網頁資料 建置本計畫 107 年度補助中央及地方政府建築節能與綠廳舍改善案例網頁，並 連結歷年執行改善案例成果以完整呈現，作為既有建築物智慧綠建築改善之推廣教 育平台。 5. 辦理本計畫107 年度服務滿意度問卷調查 辦理本計畫 107 年度服務滿意度問卷調查，以作為後續計畫執行之改善參考依 據。 6. 辦理本計畫107 年度補助中央及地方政府改善前/後建築節能效能評估 針對本計畫 107 年度補助中央及地方政府之建築節能類受補助單位，進行建築 空調與熱水耗能系統診斷，並進行節能效益評估，需進行節能改善前、後之數據分 析，另為確保本計畫改善效益，需採取全尺度實驗之印證方式進行現場量測分析。 7. 辦理建築節能效能評估培訓課程 針對本項工作執行人員辦理改善前/後建築節能效能評估之培訓課程，培養專業能力及 量測技術，以提升本計畫執行品質及辦理能力。 8. 辦理BEMS 資料庫之更新維護 更新維護本計畫 BEMS 節能資料庫網站，藉由網際網路將本計畫 107 年度中央 及地方政府建築節能類受補助單位之BEMS 資料上傳，以進行實際節能減碳效益之 量化評估參據。工作項目如下:
上載運轉參數格式與內容正確性(包含運轉參數名稱、數據、單位等)與完整性(依 據各改善案例設計圖說)。 (2) 建置異地備份功能，作為即時接收並儲存受補助單位系統運轉數據，資料需包 含107 年度及過去 3 年之改善案例。 (3) 維護暨修正 BEMS 資料庫平台功能與介面，使其正常運作。 (4) 維護歷年單位資料庫之連線，使可由 BEMS 平台進行查詢，並協助斷線單位恢 復連線。 9. 辦理BEMS 資料庫之大數據分析 針對歷年改善補助單位 BEMS 資料庫，進行大數據分析，並滾動檢討各項建築 節能改善手法及效益，同時提出建築空調及熱泵相關設備之運轉原則及節能策略之 建議。 10. 舉辦節能技術講習會共 3 場 於北、中、南規劃辦理「推廣節能技術講習會」各1 場，邀請專家學者說明節能 與綠廳舍改善技術與分享改善實務經驗，以利與會者了解建築節能與綠廳舍改善策 略，可供其自行改善時參考仿效，達到推廣宣導之目的。 11. 編撰「建築節能改善技術指引」草案 彙整本計畫之主要節能改善手法，並結合歷年具代表性之改善案例技術解說，編 撰「建築節能改善技術指引」草案，以提供業界作為辦理建築節能改善時之參考指 引，俾利推廣本計畫之重要技術成果。 12. 其他本所有關本分項計畫之臨時交辦事項 1.3 計畫效益 一、減緩都市熱島現象 藉由建置或升級建築能源管理系統、室內照明節能改善、高效率熱泵熱水系統節能改 善、空調系統節能策略導入節能改善、進行測試、調整、平衡使空調系統最佳化運轉節能改 善，可有效達到節能效果，並減少CO2排放量，以減緩並改善都市熱島效應及降低都市 氣溫，對於我國智慧綠建築政策推動議有具體之貢獻。
完成 74 案中央機關及地方機關既有建築物改善，以南北二區既有建築節能與綠廳 舍改善計畫之改善案例作示範效果，俾能加強宣導及推廣節約能源觀念。
三、扶植國內相關產業 ，提升節能技術
經由本計畫之執行，可訓練空調、動力系統、建築、營造等之節約能源設計與工程 人員，對於我國智慧綠建築政策之往下扎根與人才培育，形成深遠之影響。
第二章 107 年度建築節能改善類補助案例
建築節能類改善標的為空調系統、熱水系統兩大類，並導入各項節能技術、BEMS 監控管理及進行測試調整平衡程序，經由系統面、設備面及管理面之調整改善，以降低 建築物之耗能。 2.1 建築節能類改善項目 建築節能類改善項目包含： 一、 老舊空調主機系統設備之汰舊換新節能改善 本計畫之空調系統節能，係以增設監測控制設備及導入運轉策略等方式，進行改善 工程。如：不同季節之空調主機台數控制，可使主機長時間運轉於高負載率高效率之狀 態；增設變頻調控設備，以發揮變流量節能功效，減少馬達運轉耗電；空調箱增設熱交 換器及監控設備，進行外氣預冷、廢熱回收或自動控制外氣引入量等節能運轉策略，以 降低空調熱負荷等。 二、 高效率熱泵熱水系統節能改善 傳統電熱水器效率不佳，耗能嚴重且常有忽冷忽熱的問題，而鍋爐設備則需支出龐 大之燃料費。針對上述情況，本計畫係採用高效能之熱泵設備，回收再利用大自然中之 熱能或廢熱，進而產生熱水，其效率為傳統電熱水器的3 倍以上；若與鍋爐設備相較， 則可節省大量燃料支出，整體能源效率約可提升40％，回收年限僅需 2 年。且熱泵設備 產生之餘冷，亦可回收整合至空調系統中，供應部分冷房以減少空調用電，達到雙重節 能效果。 三、 系統性能調適及驗證「測試調整平衡」程序 （Testing, Adjusting and Balancing 簡稱 TAB），係近年來美、 日等先進國家為推動空調節能落實系統建置，積極採取之有效策略之一。透過本計畫 TAB 程序之實施，可調整適化系統運轉狀態，提升約 3%至 5%的能源效率。由於不需汰 換主要之硬體設備，僅加裝相關監控閥件即可進行 TAB 程序，因此具有低投資成本及 低回收年限之優點。
四、 建築能源管理系統（BEMS）
記錄功能，並可透過網路遠端連線操作，以有效管理或分析歷年運轉資料，進行系統診 斷，評估能源使用效率優劣，作為不斷調整最佳化節能管理之依據。透過BEMS 之監控 改善及管理，可有效合理化室內溫、濕度及外氣供應量；控制電力負載狀況，防止尖峰 用電超約罰款，並加強設備管理維護，維持機器設備最佳運轉效率。 本（107）年度中央政府建築節能類共進行了全國 28 個受補助單位，包含： 01 考選部 15 國立嘉義高級中學 02 中央聯合辦公大樓南棟管理小組 16 行政院海岸巡防署海岸巡防總局 中部地區巡防局第四一岸巡大隊 鹿港營區 03 內政部移民署 17 國立高雄應用科技大學燕巢校區 04 臺灣臺北地方法院 18 國立中正大學 05 臺北榮民總醫院新竹分院 19 衛生福利部朴子醫院 06 中央研究院物理所 20 行政院海岸巡防署海岸巡防總局 南部地區巡防局第五二岸巡大隊 白沙崙營區 07 大坪林聯合開發大樓管理委員會 21 國立台南大學附屬高級中學 08 衛生福利部玉里醫院 22 國立台南大學 09 國立宜蘭大學 23 國立屏東科技大學 10 行政院 24 海軍軍官學校 11 臺北榮民總醫院玉里分院 25 國軍高雄總醫院屏東民眾診療服 務處 12 國立政治大學 26 國立台北藝術大學 13 行政院海岸巡防署海岸巡防總局 南部地區巡防局第六三岸巡大隊 恆春營區 27 國立斗六高級家事商業職業學校
本（107）年度地方政府建築節能類共進行了全國 25 個受補助單位，包含： 01 基隆市立醫院 14 嘉義縣財政稅務局 02 金門縣文化園區管理所 15 嘉義市政府南棟大樓 03 台北市立育成高級中學 16 嘉義市運動公園 04 新北市政府秘書處 17 高雄市政府社會局仁愛之家 05 新北市政府客家事務局 18 高雄市鹽埕區公所 06 新北市立中和高級中學 19 高雄市政府秘書處 07 新北市立三重高級中學 20 屏東縣政府(行政處) 08 苗栗縣通霄鎮公所 21 南市政府秘書處 09 台中市立台中女子高級中等學校 22 台南市立悠然綠園安養暨長期照 顧中心 10 桃園市政府消防局局本部大樓 23 台南市社會福利綜合大樓臺南市 政府社會局婦女及兒童少年福利 科 11 新竹縣新豐鄉公所 24 彰化縣衛生局 12 雲林縣斗六地政事務所 25 新北市林口區公所 13 雲林縣衛生局 本章節僅挑選 3 件代表性案例說明如下：中央南棟聯合辦公大樓管理小組（北）、 國立政治大學（北）、嘉義縣財政稅務局（南），完整案例說明請見附錄。
2.2 建築節能類分析方法 建築節能類改善標的為是電機設備，動力來源為電能，僅少部分熱水系統改善前為 柴油、瓦斯鍋爐，節能效益採實際量測改善前後之數據進行分析，而效能測試項目、程 序及量測參數種類，依照各案改善設備與策略之類別而定，各改善設備節能成效之計算 方式如表 2.1。能源節省總量之計算方式如下所示，效益分析類別包括節電量、節省瓦 斯量或柴油量、二氧化碳減排放量。 表2.1 建築節能類改善效益方法 節能改善效益分析項目 每年節能效益計算方式 冰水主機效能量測及改 善效益分析 冰水主機每年節省度數（kWh） =【冰水主機改善 前耗電量（kW）-冰水主機改善後耗電量 （kW） 】×每年使用時數（hr） ---【X】 送風系統效能量測及改 善效益分析（空調箱） 空調箱每年節省度數（kWh） =【空調箱改善前耗 電量（kW）- 空調箱改善後耗電量（kW） 】×每 年使用時數（hr） ---【Y】 水管系統效能量測及改 善效益分析（泵浦） 泵浦每年節省度數（kWh） =【泵浦改善前耗電量 （kW）- 泵浦改善後耗電量（kW） 】×每年使用 時數（hr） ---【Z】 熱水系統效能量測及改 善效益分析 一、 改善前為電熱鍋爐，改善後為熱泵 一、 改善前電熱鍋爐耗電量 （kWh） =一年產生 熱水量所需熱值（kcal）÷860（kcal/ kW h） ÷ 電熱鍋效率—（a） 二、 改善後熱泵耗電量 （kWh） =一年產生熱水 量所需熱值（kcal）÷860（kcal/ kWh） ÷熱泵 效率—（b） 三、 熱水系統改善效益（kWh） =（a）- （b）---- 【R】 二、 改善前為瓦斯或柴油鍋爐，改善後為熱泵
（kcal）÷能源熱當量（瓦斯=8329kcal/度，柴 油=8900kcal/L）鍋爐效率---- 【Ｓ】 （二）、 改善後熱泵耗電量 （kWh） =一年 產生熱水量所需熱值（kcal）÷860（kcal/ kWh） ÷熱泵效率---- （ｅ） （三）、 熱水系統改善效益（費用）=【Ｓ】× 瓦斯或柴油能源單價－（ｅ）×電費單價---- 【Ｈ】 每年總節電效益（kW h/year） 每年總節電效益（kWh） = ∑ Ｘ ｉ+ ∑ Ｙｉ ｉ+ ｉ ∑ Ｚ ｉ ｉ + ∑ Ｒｉ ｉ---- 【Ｆ】 節省瓦斯（度）或柴油 （Ｌ） 節省瓦斯（度）或柴油（Ｌ） = ∑ Ｓｉ ｉ---- 【Ｊ】 二氧化碳減排放量（公 噸）(106 年度公告) 二氧化碳減排放量（公噸）＝（Ｆ×碳排放係數+J× 能源碳排放係數） ÷1000（公噸/公斤）。 其中： （一）、 碳排放係數=1 度電產生 0.529 kg-CO2 。 （二）、 能源碳排放係數: 每消耗 1 公升柴油 產生 2.61kg 二氧化碳; 每消耗 1 度瓦斯產生 2.1kg 二氧化碳。 (來源:本報告整理)
2.3 中央聯合辦公大樓南棟管理小組 2.3.1 建築物用途及能源使用說明 該建築物位於台北市徐州路5 號，該建築物為地下 2 層地上 18 層。主要用途為辦 公廳舍使用。空調使用時間為07:30~17:30。建築物所在之 106 年度總用電量為 5,211,200 kWh。平均電費為 3.37 元。 圖2.1 中央聯合辦公大樓南棟 建築物外觀 (來源:本報告整理) 表2.2 中央聯合辦公大樓南棟 建築概述 建築物資訊 能源使用資訊 建築物名稱： 南棟 使用人數： 2000 樓層： B2~18F 106 年 度 總 用 電 量 (kWh)： 5,211,200 使用用途： 辦公廳舍 106 年 度 平 均 電 價 ($/kWh)： 3.37 49,519 ㎡
圖2.2 中央聯合辦公大樓南棟 建築物逐月用電量 (來源:本報告整理) 2.3.2 空調系統概述 表2.3 中央聯合辦公大樓南棟 空調系統概述 空調系統運轉時間及型式 空調使用時間： 07:30~17:30 每年運轉時間： 2,640 系統型式： □一次側系統/■一二次 側系統 末端控制閥： □Two/■Three way/□混 合 外氣引入系統： □PAH ■搭配空調箱引 入 送風系統： ■AHU/□FCU/□混合型 式 空調主機設備： ■水冷式/□氣冷式/□分 離式 既設設備規格 設備名稱 廠牌 型式 設備電功率 設備容量 台數 電壓(V) 功率 (kW) 容量 單位 R-2A 銓恩 離心式 380 546 730 RT 1 0 100,000 200,000 300,000 400,000 500,000 600,000
度數(kWh)
度數(kWh)2.3.3 本案預計改善項目 (1) 汰換為 400RT 磁浮離心機變頻 R134a 水冷滿溢式冰水主機。 (2) 建置空調系統等相關改善範圍之建築能源管理系統(BEMS)。 表2.4 中央聯合辦公大樓南棟 改善項目與對策說明一覽表 改善項目 問題診斷 改善對策 老舊冰水主機汰舊換新 目前離心式冰水主機 730RT 一 台標稱之性能係數為 COP4.7， 冷媒為 R-123 現況設備已老舊（ 已使用 23 年 ）效率不佳，實際 COP 值約 3.7 左右而已且冷媒 不符合環保相關規定將停產，相 關零件取得困難維修不易。 汰換為 400RT 磁浮離心機變頻 R134a 水冷滿溢式冰水主機系統 ，配合低負載情況下變頻效率 更具節能潛力，配合現場管路 修改。 增設及升級BEMS 系統 無建築能源管理系統 BEMS 建置空調系統等相關改善範圍之 建築能源管理系統(BEMS)。 (來源:本報告整理)
2.3.4 改善前/後現場測試結果 2.3.4.1 改善前冰水主機量測結果 表2.5 中央聯合辦公大樓南棟 改善前冰水主機量測結果 測試設備編號：R-2A 項目 單位 設備銘牌資料 冰水/儲冰主機規格 廠牌 ― TRANE 製造日期：N/A 型號 ― CVHE-071D-CV 電壓：380 額定冷凍能力 RT 730 電流：N/A 額定消耗電力 kW 546 冷媒種類 ― R-123 設備負載率(%) 100% 測試項目 物理量 單位 實測紀錄數值 流量數據 冰水流量 LPM 5,370 冷卻水流量 LPM 6,660 溫度數據 冰水入水溫度 oC 17.8 冰水出水溫度 oC 15.8 冷卻水入水溫度 oC 29.8 冷卻水出水溫度 oC 31.7 電力側 運轉電流三相 A 1403.7 運轉電壓三相 V 1128.8 消耗電力 kW 246.2 功率因數 % 81.0 性能分析 冷凍能力 RT 213.23 冷凝能力 RT 251.23 COP ― 3.0 熱平衡 % -13 (來源:本報告整理) 表2.6 中央聯合辦公大樓南棟 改善前冰水主機各負載率統計表 設備編號 冰水出水溫度 (oC) 冷卻水入水溫 度(oC) 性能係數 (COP) 修正性能係數 (COP) 修正每噸耗電 (kW/RT) R-2A 7.0 32.0 3.0 2.63 1.34 (來源:本報告整理) 備註：
表2.7 中央聯合辦公大樓南棟 改善後冰水主機量測結果 測試設備編號：R-2A 項目 單位 設備銘牌資料 冰水主機規 格 廠牌 ― 堃霖 製造編號：A18060321 型號 ― KLTW-400D 電壓：380V 額定冷凍能力 RT 400 電流：407A 額定消耗電力 kW 230.4 COP：6.1 冷媒種類 ― R134a 設備負載率(%) 100% 75% 50% 25% 測試項目 物理量 單位 實測紀錄數值 流量數據 冰水流量 LPM 3996 3894 3888 3870 冷卻水流量 LPM 5046 5112 5136 5100 溫度數據 冰水入水溫度 oC 18.3 16.6 15.9 15.3 冰水出水溫度 oC 13.2 12.7 13.3 13.8 冷卻水入水溫度 oC 30.6 30.1 29.6 29 冷卻水出水溫度 oC 35.3 33.2 31.7 30.2 電力側 運轉電流三相 A 389.8 269.7 172 104.1 運轉電壓三相 V 377.7 380.2 383.2 384.2 消耗電力 kW 231.07 140.07 86.73 42.35 功率因數 % 87.3 80.2 75.5 59.3 性能分析 冷凍能力 RT 404.38 301.34 200.59 115.19 冷凝能力 RT 470.59 314.45 214.01 121.44 COP ― 6.2 7.6 8.1 9.6 熱平衡 % 0.1 -8.5 -5.3 -4.8 (來源:本報告整理) 表2.8 中央聯合辦公大樓南棟 改善後冰水主機各負載率統計表 設備編 號 負載率 (%) 冰水出水溫度 (oC) 冷卻水入水溫度 (oC) 性能係數 (COP) 修正性能係數 (COP) 修正每噸耗電 (kW/RT) R-2A 100 13.2 30.6 6.15 5.67 0.62 75 12.7 30.1 7.56 6.94 0.51 50 13.3 29.6 8.13 7.28 0.48 25 13.8 29.0 9.56 8.35 0.42 (來源:本報告整理) 備註： 1. 修正性能係數為冰水出水溫度每上升 1oC，COP 增加 1.5%；冷卻水入水溫度每下降 1oC，COP
2.3.4.2 改善前泵浦量測結果 表2.9 中央聯合辦公大樓南棟 改善前冰水泵浦量測結果 測試設備編號：PCP-2SP 項目 單位 設備銘牌資料 水泵規格 廠牌 ― 永大 型號 ― AEHL 製造年份 ― 2006 設計揚程 M 10 設計流量 LPM 7,117 馬達轉速 ― 1,760 消耗電力 kW 22 測試項目 單位 實測紀錄數值 水側數據 吸入端壓力 kg/cm2 8.31 吐出端壓力 kg/cm2 9.37 吸入/吐出端壓力差 kg/cm2 1.06 供水量 LPM 5,433 電力側 運轉頻率 Hz 60 三相運轉電壓 V 382.4/380.8/380.4 三相運轉電流 A 39.89/38.19/38.15 消耗電力 kW 21.91 功率因數 % 86.0 (來源:本報告整理)
(來源:本報告整理) 表2.10 中央聯合辦公大樓南棟 改善後冰水泵浦量測結果 測試設備編號：PCP-2SP 項目 單位 設備銘牌資料 水泵 規格 廠牌 － 永大 型號 － AEHL 製造年份 － 2006 設計揚程 M 10 設計流量 LPM 7117 馬達轉速 － 1760 消耗電力 kW 22(30HP) 測試項目 單位 實測紀錄數值 測試狀態 － 運轉測試(58%) 運轉測試(80%) 運轉測試(99%) 水側數據 吸入端壓力 kg/cm2 8.43 8.39 8.32 吐出端壓力 kg/cm2 8.82 9.07 9.36 吸入/吐出端壓力差 kg/cm2 0.40 0.67 1.04 供水量 LPM 2305.80 3199.20 3963.60 電力側 變頻器運轉頻率 Hz 30 40 50 三相運轉電壓 V 377.3 375.6 374.7 377.9 376.1 375.5 375.7 374.4 373.1 三相運轉電流 A 6.40 5.99 4.97 12.63 11.87 11.30 22.38 23.15 21.68 消耗電力 kW 3.33 7.34 13.74 功率因數 % 87.0 94.0 95.0
表2.11 中央聯合辦公大樓南棟 改善前冷卻水泵浦量測結果 測試設備編號：CWP-2 項目 單位 設備銘牌資料 水泵規格 廠牌 ― N/A 型號 ― N/A 製造年份 ― N/A 設計揚程 M N/A 設計流量 LPM 8,923 馬達轉速 ― N/A 消耗電力 kW 56.25(75HP) 測試項目 單位 實測紀錄數值 水側數據 吸入端壓力 kg/cm2 7.5 吐出端壓力 kg/cm2 10.5 吸入/吐出端壓力差 kg/cm2 18.0 供水量 LPM 6,714 電力側 運轉頻率 Hz 60 三相運轉電壓 V 380.4/381.2/382.5 三相運轉電流 A 96.56/93.59/95.80 消耗電力 kW 51.26 功率因數 % 81.0 (來源:本報告整理)
表2.12 中央聯合辦公大樓南棟 改善後冷卻水泵浦量測結果 測試設備編號：CWP-2 項目 單位 設備銘牌資料 水泵規格 廠牌 ― 永大 型號 ― AEHF 製造年份 ― 2018 設計揚程 M 32 設計流量 LPM 5000 馬達轉速 ― 1775 消耗電力 kW 45kW(60HP) 測試項目 單位 實測紀錄數值 水側數據 吸入端壓力 kg/cm2 6.9666 吐出端壓力 kg/cm2 10.2102 吸入/吐出端壓力差 kg/cm2 3.2436 供水量 LPM 5,113 電力側 運轉頻率 Hz 60 三相運轉電壓 V 376.1 三相運轉電流 A 80.56 消耗電力 kW 43.7 功率因數 % 85 (來源:本報告整理)
2.3.4.3 感測器數值確認結果 表2.13 中央聯合辦公大樓南棟 感測器數值確認結果 項次 名稱 單位 現場量測值 BEMS 量測值 備註 1 冰水總出水溫 oC 15.6 15.7 2 冰水總回水溫 oC 10.6 10.6 3 冷卻水總出水溫 oC 34.9 35 4 冷卻水總回水溫 oC 30.3 30.4 5 總用電 kW 279.5 280.3 6 冰水主機用電 kW 191.3 186.6 7 冰水泵用電 kW 13.69 14.31 8 冷卻水泵用電 kW 43.59 45.42 9 冰水流量計 FT1 LPM 4042.8 4145.6 10 冷卻水流量計 FT2 LPM 5127.0 5192.4 (來源:本報告整理)
2.3.5 分析方法 由於該單位每日空調運轉時間10 小時，共 2,640 小時。因此既設空調系統每日用 電度數及平均電費計算如下: (1). 每日平均耗電度數(kWh/day)=空調系統平均消耗電力(kW)×使用時間(hr/day) (2). 每年平均耗電度數(kWh/Year)=每日平均消耗電力(kW)×每年使用時數(hr/year) (3). 每年平均電費(元)=每年平均耗電度數(kWh/Year)×尖峰用電費用(元/kWh) (4). 二氧化碳排放量(kg-CO2)=設備用電度數(kWh)×0.554(kg-CO2/kWh) 2.3.5.1 改善前/後冰水主機分析 冰水主機 R-2A 於改善前能源使用分析如表 2.13 所示，預估每年可節省 1,515,670 元；可節省電度數449,927 kWh；每年減少二氧化碳排放量為 249,259 kg。 表2.13 中央聯合辦公大樓南棟 冰水主機改善前/後能源使用分析 冰水主機側 說明 改善前 改善後 負載率(%) 改善前測試 改善後測試 運轉時間 能源單價 平均消耗 電力 平均消耗 電力 RT kW RT kW hr/yr NT$/kWh kW kW 100% 214.3 285.3 400.0 247.9 2640 3.37 285.3 114.9 75% 214.3 285.3 300.0 152.1 50% 214.3 285.3 200.0 96.6 25% 214.3 285.3 100.0 42.1 預估年度節省運轉費用(NT$/yr) 1,515,670 預估年度節省耗電量(kWh/yr) 449,927 預估二氧化碳減少排放量(kg-CO2/yr) 249,259 (來源:本報告整理) 備註: 1. 冰水主機 R-2S 整年運轉時間為 2,640 小時。 2. C(kW)=A(RT)×B(kW/RT)。 3. 改善後冰水主機額定冷凍能力為 400RT，大於改善前冰水主機實測冷凍能力 214.3RT，因此改善後
2.3.5.2 改善前/後泵浦分析 泵浦設備於改善前耗能分析如表2.15 所示，預估每年節省 216,569 元；節省用電度 數64,288 kWh；每年減少二氧化碳排放量為 35,616 kg。 表2.15 中央聯合辦公大樓南棟 泵浦改善前/後能源使用分析 冰水泵浦系統 說明 改善前 改善後 負載率(%) 改善前消耗電力 改善後消耗電力 運轉時間 能源單價 平均消耗電 力 平均消耗電 力 kW kW hr/yr NT$/kWh kW kW 100% 21.9 13.7 2,640 3.37 21.9 5.1 75% 21.9 7.3 50% 21.9 3.3 25% 21.9 3.3 預估年度節省運轉費用(NT$/yr) 149,335 預估年度節省耗電量(kWh/yr) 44,330 預估二氧化碳減少排放量(kg-CO2/yr) 24,559 冷卻水泵浦系統 說明 改善前 改善後 設備 改善前消耗電力 改善後消耗電力 運轉時間 能源單價 平均消耗電 力 平均消耗電 力 kW kW hr/yr NT$/kWh kW kW CWP-2 51.3 43.7 2,640 3.37 51.3 43.7 預估年度節省運轉費用(NT$/yr) 67,234 預估年度節省耗電量(kWh/yr) 19,958 預估二氧化碳減少排放量(kg-CO2/yr) 11,057 (來源:本報告整理)
2.3.5.3 BEMS 系統節能效益分析 本次改善將空調系統監控整合於新設能源管理系統，有效控管空調設備運轉及操作， 提高整體系統運轉效率。其能源管理系統效益分析如表 2.16 所示。預估整年可減少 51,422 kWh 之電力消耗；減少 173,224 元運轉費用；減少 28,488 kg-CO2排放量。 表2.16 中央聯合辦公大樓南棟 新設能源管理系統預估節能效益分析 說明 BEMS 節能效益分析 預估年度節省運轉費用(NT$/yr) 173,224 預估年度節省耗電量(kWh/yr) 51,422 預估二氧化碳減少排放量(kg-CO2/yr) 28,488 備註： 1. 以該建築物空調改善，總節能效益約 1,732,249 kWh。 2. 以改善後總節能效益的 10%進行評估。 3. 每度電力費用為 3.19 元進行評估。 2.3.5.4 改善前整體耗能分析 表2.17 中央聯合辦公大樓南棟 改善前/號整體結能分析 說明 冰水主機 水泵 能源管理系統 預估年度節省運轉費用(NT$/yr) 1,515,670 216,569 173,224 預估年度節省耗電量(kWh/yr) 449,927 64,288 51,422 預估二氧化碳減少排放量(kg-CO2/yr) 249,259 35,616 28,488 年度節省運轉費用(NT$/yr) 1,905,463 年度總節省耗電量(kWh/yr) 565,637 年度總減少二氧化碳減少排放量(kg-CO2/yr) 313,363 總工程經費(元) 7,000,000 回收年限(年) 3.7 (來源:本報告整理)
2.3.6 量測照片
量測馬達轉速 架設連續記錄儀器
儀器溫度感測棒校正 溫度感測棒冰水工作點校正
2.4 國立政治大學 2.4.1建築物用途及能源使用說明 該建築物位於臺北市文山區指南路二段64 號，該建築物為地下 1 層地上 4 層。主 要用途為學校住宿。熱水系統使用時間為 00:00~24:00。建築物 106 年度總用油量為 87,680 L。平均油費為 21.6 元/L。 圖2.3 國立政治大學 建築物外觀 (來源:本報告整理) 表2.18 國立政治大學自強九舍 建築概述 建築物資訊 能源使用資訊 建築物名稱： 自強九舍 使用人數： 288 樓層： B1~4F 106 年 度 全 院 用 電 量 (L)： 87,680 使用用途： 學校住宿 106 年度平均油價($/L)： 21.6 建築物面積(m2)： 1,800 建築物使用時間： 00:00~24:00
圖2.4 國立政治大學自強九舍 建築物逐月用油量 (來源:本報告整理) 2.4.2空調系統概述 表2.19 國立政治大學自強九舍 熱水系統概述 系統運轉時間及型式 系統使用時間： 00:00~24:00 使用目的： ■淋浴加熱 □游泳池加熱 □其他 設備型式： □電熱鍋爐 ■柴油鍋爐 □瓦斯鍋爐 鍋 爐 出 水 溫 度 設 定： 秋冬天 65 oC；春夏天 50 oC 額定鍋爐效率： 88% 既設設備規格 設備名稱 廠牌 型式 設備電功率 設備容量 台數 電壓(V) 功率 (kW) 容量 單位 柴油鍋爐 Hoval 柴油 - - 280 KW 2 (來源:本報告整理) 0 2,000 4,000 6,000 8,000 10,000 12,000 14,000 16,000 18,000
公升(L)
公升(L)2.4.3本案預計改善項目 (1) 增設氣源式熱泵系統與既有柴油鍋爐熱水系統結合。提高熱水系統使用效率。 (2) 增設能源管理系統，有效管控空調設備運轉及操作，提高整體系統運轉效率。 表2.20 國立政治大學自強九舍 改善項目與對策說明一覽表 改善項目 問題診斷 改善對策 增設熱泵熱水系統 使用之熱水系統為柴油鍋爐，使用 電力費用支出龐大。 增設氣對水熱泵系統與既有柴油鍋 爐熱水系統結合。提高熱水系統使 用效率。 增設能源管理系統，進行節能管理 熱水系統未設立獨立電錶，且採手 動控制，無中央監控能源管理系統， 無法有效節能。 將熱水系統監控整合於能源管理系 統，有效管控空調設備運轉及操作， 提高整體系統運轉效率。 (來源:本報告整理)
2.4.4改善前/後現場測試結果 2.4.4.1 柴油鍋爐量測結果 表2.21 國立政治大學自強九舍 改善前柴油鍋爐量測結果 項目 單位 設備銘牌資料 鍋爐 規格 廠牌 ― Hoval 型號 ― FL-9490 製造年份 ― 1997 傳熱面積 M2 N/A 設計鍋爐效率 % 88 設計進/水溫度 oC 50-90 能源熱值轉換 kcal/L 8,800 測試項目 單位 實測紀錄數值 測試狀態 ― 當天穩定後紀錄值 熱水側 熱水起始溫度 oC 22 熱水溫度設定 oC 58 熱水流量 M3/天 1.15 性能分析 累積總熱值 kcal 41,400 消耗瓦斯/柴油量 L 5,880 鍋爐效率 % 88 (來源:本報告整理)

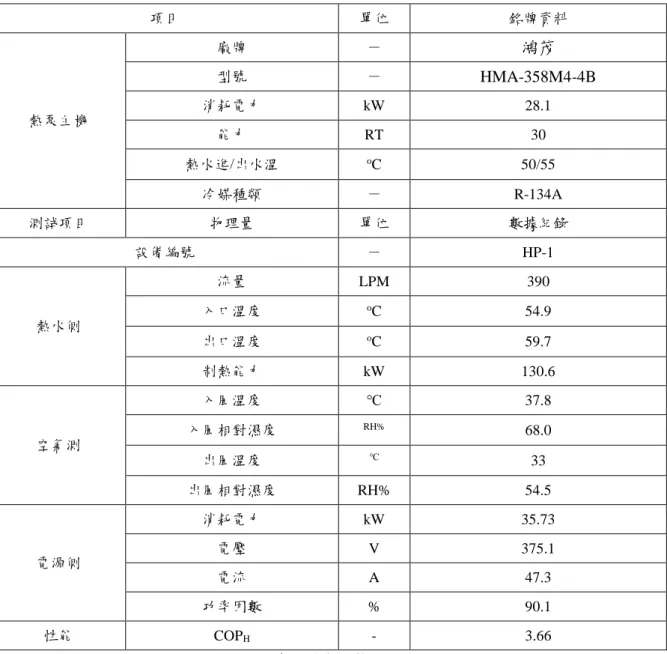

表2.22 國立政治大學自強九舍 改善後新設熱泵量測結果 項目 單位 銘牌資料 熱泵主機 廠牌 － 鴻茂 型號 － HMA-358M4-4B 消耗電力 kW 28.1 能力 RT 30 熱水進/出水溫 oC 50/55 冷媒種類 － R-134A 測試項目 物理量 單位 數據紀錄 設備編號 － HP-1 熱水側 流量 LPM 390 入口溫度 oC 54.9 出口溫度 oC 59.7 制熱能力 kW 130.6 空氣測 入風溫度 ℃ 37.8 入風相對濕度 RH% 68.0 出風溫度 ℃ 33 出風相對濕度 RH% 54.5 電源側 消耗電力 kW 35.73 電壓 V 375.1 電流 A 47.3 功率因數 % 90.1 性能 COPH - 3.66 (來源:本報告整理)
表2.23 國立政治大學自強九舍 改善後新設熱水泵浦量測結果 測試設備編號：新設熱水泵浦 項目 單位 設備銘牌資料 水泵規格 廠牌 ― PULO 型號 ― BB500/3006 製造年份 ― 2018 設計揚程 M 26 設計流量 LPM 700 馬達轉速 ― - 消耗電力 kW 3 測試項目 單位 實測紀錄數值 設備編號 － HHP-1 水側數據 吸入端壓力 kg/cm2 2.23 吐出端壓力 kg/cm2 3.36 吸入/吐出端壓力差 kg/cm2 1.13 供水量 LPM 390 電力側 運轉頻率 Hz 60 三相運轉電壓 V 394.3 三相運轉電流 A 7.32 消耗電力 kW 3 功率因數 % 77 (來源:本報告整理) 表2.24 國立政治大學自強九舍 改善後熱水循環泵 HRP 量測結果 項目 單位 設備銘牌資料 水泵規格 廠牌 ― PULO 製造年份 ― WB120/0756 設計消耗電力 kW 0.75 測試項目 單位 實測紀錄數值 測試狀態 ― 滿載穩定後紀錄值 電力側 運轉電壓 V 393.1 運轉電流 A 4.09 消耗電力 kW 0.75
2.4.5分析方法 熱泵系統改善主要針對既有鍋爐系統增設熱泵系統進行節能改善，可利用量測或 評估計算方式進行平均現有鍋爐設備平均效能： (1). 改善前通常為電熱鍋爐、柴油鍋爐、瓦斯鍋爐為主。改善後增設氣對水或水 對水熱泵，對自來水先行預熱提升熱水使用效率 (2). 改善前需調查熱水使用人數、鍋爐溫度設定、熱水使用模式、量測改善前鍋 爐效率及附屬設備消耗電力(熱水泵、熱水循環泵) 2.4.5.1 改善前系統耗能量分析方法 (1). 柴油鍋爐產生之熱量計算: Ebaes Qf,eHVf,e (kcal) (2). 柴油鍋爐系統產生之熱水熱值: EB EbaseB Qf,eHVf,eB (kcal) (3). 單位熱水熱值之能源費用: B f u E U F (元/kcal) baes E :每年柴油鍋爐產生熱量(kcal) B E :每年柴油鍋爐系統產生之熱水熱值(kcal) B :鍋爐效率: 柴油鍋爐改善前效率以 88%計算 e f, HV :單位熱值轉換(8800kcal/L) f U :改善前鍋爐系統運轉費用(元) 2.4.5.2 改善前/後熱水系統耗能量分析結果 預估每年需要使用347,212,800kcal 熱水能量，共需要消耗 2,550 度電及 43,840 公 升油，以每度電2.65 元及每公升油 21.6 元進行評估，預估每年花費 953,702 元，每年 二氧化碳排放量為92,975 kg，相關計算如表 2.25~2.26 所示。
圖2.5 國立政治大學自強九舍 改善前電熱鍋爐預估逐月累計用電量 (來源:本報告整理) 表2.25 國立政治大學自強九舍 改善前熱水系統分析結果 說明 改善前 柴油鍋爐 設備 運轉時間 能源使用量 能源單價 運轉費用 hr/年 單位能源/年 元/單位能源 NT$/年 柴油鍋爐 － 43,840 21.60 946,944 熱水泵浦 2,500 2,550 2.65 6,758 總熱水熱值 kcal 347,212,800 總運轉費用(含泵浦) NT$/年 953,702 鍋爐整年二氧化碳排放量 kg-CO2 92,975 (來源:本報告整理)

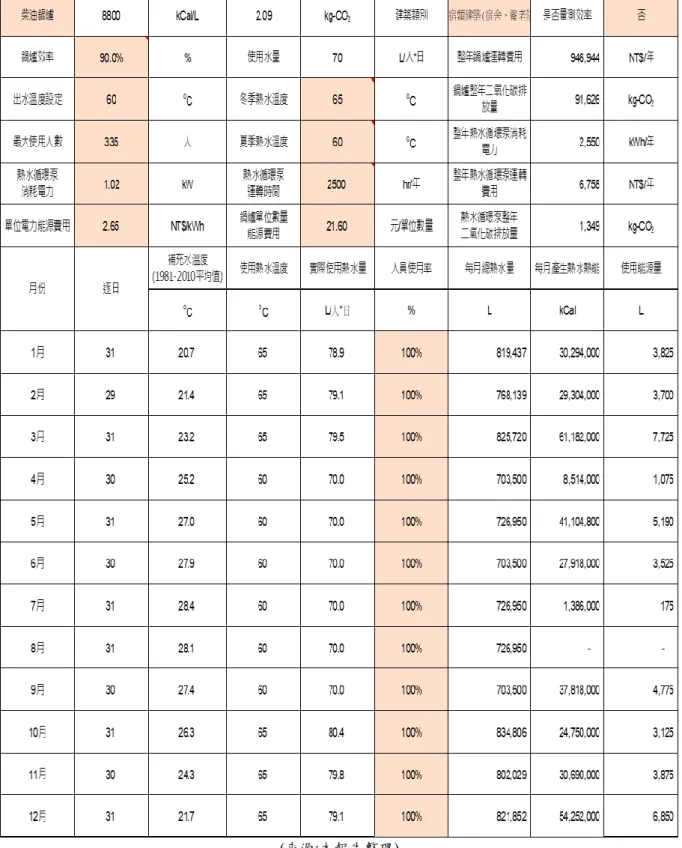

表2.26 國立政治大學自強九舍 改善前熱水系統分析結果
改善後預估每年共需要消耗78,277 度電，以每度電 2.65 元進行評估，預估每年花 費207,434 元(含泵浦)，平均每年產生熱水熱值之能源費用 0.66 元/Mcal，每年二氧化碳 排放量為41,409 kg-CO2，相關計算如表2.27 ~ 2.28 所示。 表2.27 國立政治大學自強九舍 改善後熱水系統分析結果 說明 改善後 熱泵系統 設備 運轉時間 能源使用量 能源單價 運轉費用 hr/年 單位能源/年 元/單位能源 NT$/年 熱泵系統 － 74,444 2.65 197,277 熱水泵浦 1,022 3,833 2.65 10,157 總運轉費用(含泵浦) NT$/年 207,434 熱泵系統整年二氧化碳排放量 kg-CO2 41,409 (來源:本報告整理) 圖2.6 國立政治大學自強九舍 改善前/後熱水系統節能效益 (來源:本報告整理)
表2.28 國立政治大學自強九舍 改善後熱水系統分析結果
(來源:本報告整理) 備註：
2.4.5.3 BEMS 系統分析 本次改善將空調系統監控整合於新設能源管理系統，有效控管空調設備運轉及操作， 提高整體系統運轉效率。其能源管理系統效益分析如表 2.29 所示。預估整年可減少 74,487 元運轉費用；減少 5,157 kg-CO2排放量。 表2.29 國立政治大學自強九舍 新設能源管理系統預估節能效益分析 項目 節能效益分析 預估年度節省運轉費用(NT$/yr) 74,487 預估二氧化碳減少排放量(kg-CO2/yr) 5,157 (來源:本報告整理) 備註： 1. 以本次該建築物熱水系統改善，能源管理系統之節能效益約為 67,238NT$/年。 2. 以改善後設備節省費用 10%進行評估。 2.4.5.4 改善前/後整體節能效益分析 表2.30 國立政治大學自強九舍 改善前/後整體節能效益分析 說明 熱水系統 能源管理系統 預估年度節省運轉費用(NT$/yr) 744,871 74,487 預估二氧化碳減少排放量(kg-CO2/yr) 51,566 5,157 年度節省運轉費用(NT$/yr) 819,358 年度總減少二氧化碳減少排放量(kg-CO2/yr) 56,723 總工程經費(元) 3,116,622 回收年限(年) 3.8 (來源:本報告整理)
2.4.6量測照片
改善前柴油鍋爐 改善前柴油鍋爐流量量測
改善前儲熱水桶 改善前電力量測
2.5 嘉義縣政府財政稅務局 2.5.1建築物用途及能源使用說明 該建築物位於嘉義縣太保市祥和二路東段5 號，該建築物為地下 1 層地上 3 層。主 要用途為辦公廳。空調使用時間為 08:00~17:00。該建築物 106 年度總用電量為 499,520 kWh。平均電費為 4.69 元。 圖2.7 嘉義縣政府財政稅務局 建築物外觀 (來源:本報告整理) 表2.31 嘉義縣政府財政稅務局 建築概述 建築物資訊 能源使用資訊 建築物名稱： 新北市立中和高級中學 使用人數： 150 樓層： B1F~3F 106 年 度 總 用 電 量 (kWh)： 499,520 使用用途： 辦公廳 106 年 度 平 均 電 價 ($/kWh)： 4.69 建築物面積(m2)： 16,056 建築物使用時間： 08:00~17:00 空調使用面積(m2)： 11,461 整年度空調運轉時間： 1,260
圖2.8 嘉義縣政府財政稅務局 建築物逐月用電量 (來源:本報告整理) 2.5.2空調系統概述 表2.32 嘉義縣政府財政稅務局 空調系統概述 空調系統運轉時間及型式 空調使用時間： 08:00~17:00 每年運轉時間： 1,260 小時 系統型式： □一次側系統■一二次側 系統 末端控制閥： ■Two/□Three way/□混合 外氣引入系統： ■PAH□外氣風機□無設 置 送風系統： □AHU/■FCU/□混合型 式 空調主機設備： ■水冷式/□氣冷式/□分離 式 既設設備規格 設備名稱 廠牌 型式 設備電功率 設備容量 台數 電壓(V) 功率 (kW) 容量 單位 CH-01 CARRIER 螺旋 380 235 200 RT 1 ZP-01 NA 離心 380 11.25 2,082 LPM 1 ZP-02 NA 離心 380 11.25 2,082 LPM 1 0 10,000 20,000 30,000 40,000 50,000 60,000 70,000 1 2 3 4 5 6 7 8 9 10 11 12 用 電度數 kW h 月份
2.5.3本案預計改善項目 (1) 既設 200RT 冰水主機設備老舊，使用年限已久，本次改善案將既設冰水主機汰 換更新。 (2) 汰換本系統之冷卻水泵及冰水泵。 (3) 增設能源管理系統，有效管控空調設備運轉及操作，提高整體系統運轉效率。 表2.33 嘉義縣政府財政稅務局 改善項目與對策說明一覽表 改善項目 問題診斷 改善對策 冰水主機更換 既有之冰水主機系統已使用 18 年，老舊且效率劣化，極為耗電。 汰換原200RT 冰水主機，改為高 效率水冷式冰水主機，並部分附 屬設備整修或汰換。 增設能源管理系統，進行節能管 理 建置或升級建築能源管理系統 BEMS。 建置冰水主機等相關改善範圍之 建築能源管理系統(BEMS)，含 冰水主機等數位電錶、溫度流量 等物理參數感測器、運轉狀態性 能分析軟體、監控電腦等裝設， 有效管控設備運轉及操作，提高 整體系統運轉效率。 (來源:本報告整理)
2.5.4改善前/後現場測試結果 2.5.4.1 改善前/後冰水主機量測結果 表2.34 嘉義縣政府財政稅務局 改善前冰水主機量測結果 測試設備編號：CH-01 項目 單位 設備銘牌資料 冰水/儲冰主機規格 廠牌 ― CARRIER 製造日期：2002 型號 ― 19XL4141454CH 電壓：380 額定冷凍能力 RT 200 電流：NA 額定消耗電力 kW NA 冷媒種類 ― R-134A 設備負載率(%) 78% 測試項目 物理量 單位 實測紀錄數值 流量數據 冰水流量 LPM 2910.1 冷卻水流量 LPM 3225.0 溫度數據 冰水入水溫度 ℃ 12.9 冰水出水溫度 ℃ 10.2 冷卻水入水溫度 ℃ 22.1 冷卻水出水溫度 ℃ 25.6 電力側 運轉電流三相 A 201.9 運轉電壓三相 V 375.5 消耗電力 kW 127.8 功率因數 % 99 性能分析 冷凍能力 RT 155.9 冷凝能力 RT 224.0 COP ― 4.3 熱平衡 % 14 (來源:本報告整理) 表2.35 嘉義縣政府財政稅務局 改善前冰水主機各負載率統計表 設備編號 負載率(%) 冰水出水溫度 (oC) 冷卻水入水溫度 (oC) 性能係數 (COP) 修正性能係數 (COP) 修正每噸耗電 (kW/RT) CH-01 100 10.2 22.1 4.29 3.24 1.09 備註：
表2.36 嘉義縣政府財政稅務局 改善後冰水主機量測結果 測試設備編號：CH-01 項目 單位 設備銘牌資料 冰水主機規格 廠牌 ― 堃霖 製造日期：2018 型號 ― KLFW-350DV 電壓：380 額定冷凍能力 RT 350 電流：416 額定消耗電力 kW 235 冷媒種類 ― R-134A 設備負載率(%) 100% 75% 50% 測試項目 物理量 單位 實測紀錄數值 流量數據 冰水流量 LPM 3815.0 3815.0 3815.0 冷卻水流量 LPM 4121.5 4121.5 4121.5 溫度數據 冰水入水溫度 oC 12.3 11.5 10.8 冰水出水溫度 oC 7.9 8.7 8.5 冷卻水入水溫度 oC 27.0 28.6 28.9 冷卻水出水溫度 oC 32.0 31.9 31.6 電力側 運轉電流三相 A 340.3 299.3 120.6 運轉電壓三相 V 377.4 377.9 377.5 消耗電力 kW 228.4 176.3 121 功率因數 % 90 90 90 性能分析 冷凍能力 RT 333.1 212.0 174.1 冷凝能力 RT 408.9 269.9 220.8 COP ― 5.1 4.2 5.1 熱平衡 % 2.7 2.9 5.6 (來源:本報告整理) 表2.37 嘉義縣政府財政稅務局 改善後冰水主機各負載率統計表 設備編號 負載率(%) 冰水出水溫度 (oC) 冷卻水入水溫 度(oC) 性能係數 (COP) 修正性能係數 (COP) 修正每噸耗電 (kW/RT) CH-01 100 7.9 27.0 5.13 4.67 0.75 75 8.7 28.6 4.23 3.97 0.89 50 8.5 28.9 5.06 4.81 0.73 備註： 1. 修正性能係數為冰水出水溫度每上升1 ℃，COP 增加 1.5%；冷卻水入水溫度每下降 1 ℃，COP 增加 2.5%。
2.5.4.2 改善前/後冰水區域泵浦量測結果 表2.38 嘉義縣政府財政稅務局 改善前冰水區域泵浦量測結果 測試設備編號：ZP-01 項目 單位 設備銘牌資料 水泵規格 廠牌 ― NA 型號 ― NA 製造年份 ― N/A 設計揚程 M N/A 設計流量 LPM N/A 馬達轉速 ― NA 消耗電力 kW NA 測試項目 單位 實測紀錄數值 水側數據 吸入端壓力 kg/cm2 2.7 吐出端壓力 kg/cm2 3.0 吸入/吐出端壓力差 kg/cm2 0.3 供水量 LPM 2,249 電力側 運轉頻率 Hz 60 三相運轉電壓 V 382.6 三相運轉電流 A 18.5 消耗電力 kW 7.3 功率因數 % 60 (來源:本報告整理) 備註：銘牌毀損無法辨識
