摘要

隨京都議定書生效以及全球暖化日漸加劇，二氧化碳(CO2)的排放減量逐漸受到重視，以反覆吸附進行CO2捕獲是極具前瞻性的技術之一，在各類的吸附劑中，氧化鈣(CaO)除了在自然界中有豐富的蘊藏量外，其理論之CO2吸附量也最高，但CaO易於再生過程中發生劣化，使再生後之吸附量有逐漸減少的問題。近來有研究針對CaO進行改質，由其循環測試的結果中，證實適當之改質可抑制CaO的劣化問題。本研究中，採用將耐熱的金屬物質掺入CaO的方式來進行改質，同時亦比較不同前驅物對改質效果的影響，結果發現添加有機鋁 (Al[OCH(CH3)2]3)改質後所製備出的吸附劑(CaO/Ca12Al14O33)，在吸附量與再生能力等表現上，皆有較佳的表現，由循環吸脫附CO2的測試結果可知，僅含5 wt% Ca12Al14O33的CaAl(95)-O，在68循環再生後，

其CO2吸附量較未改質之CaO多出約27 %。而藉由TGA與填充管柱兩

種不同系統的測試，亦得以暸解停留時間、CO2進流濃度與反應溫度等參數，對改質CaO捕捉CO2行為上的影響，隨停留時間與進流濃度的上升，CaAl(95)-O對CO2的捕捉效率有提高的趨勢。儘管國產之天然石灰石(limestone)含有高純度的石灰，然利用其作改質前驅物時，效果不若氧化鈣藥品來得好，顯示limestone的改質仍有改進的地方。關鍵字：二氧化碳捕獲技術(CCS)、溫室氣體、溫室效應、石灰石、氧化鈣

(5)

Study of Cyclic CO

2

Capture by Modified Calcium Oxide

Student:Yi-Tsen Chen Advisor:Hsunling Bai

Institute of Environmental Engineering National Chiao Tung University

Abstract

Owing to the advantages of low sorbent purchased cost and high fresh sorbent capacity, the CaO cyclic capture is one of the promising CO2 capture technologies. However, CaO is also suffered from severe decay in sorbent capacity during cyclic adsorption. In recent years, the modification on CaO to enhance the uptake capacity and reversibility has been a subject of study. In the present study, the modification of CaO sorbent with organic alumina precursor (Al[OCH(CH3)2]3) to enhance the sorption capacity during cyclic capture is demonstrated. The crystalline phases of alumina modified CaO sorbent (CaO/Ca12Al14O33) were confirmed by power X-ray diffraction (XRD) analysis. The cyclic CO2 capture capacity and removal efficiency of the sorbents were evaluated by thermo gravimetric analysis (TGA) and packed column test system. The results indicated that by adding only 5 wt.% of Ca12Al14O33 into the CaO sorbent (CaAl(95)-O), the CO2 sorption capacity can be enhanced by ca. 27 wt.% as compared to that of original CaO sorbent. In addtion, the CO2 removal efficiency of CaAl(95)-O increased with the increasing empty-bed gas retention time and CO2 inlet concentraion. The modification on natural limestone with high purity of lime showed lower sorbent capacity than that of CaO species.

(6)

目錄

致謝... i 摘要... ii Abstract ... iii 目錄... iv 表目錄... vii 圖目錄... viii 第一章前言...1 1.1 研究背景 ...1 1.2 研究目的 ...2 第二章文獻回顧 ...4 2.1 二氧化碳與溫室效應之影響 ...4 2.2 二氧化碳減量技術 ...5 2.2.1 封存(Storage)...6 地質封存...6 地表封存...6 海洋封存...7 2.2.2 再利用(Reuse) ...7 直接利用...7 間接利用...8 2.3 二氧化碳捕獲技術(Capture)...8 化學吸收法...8 物理吸收法...9 物理吸附法...9 化學吸附法...9

(7)

冷凍分離法...10 薄膜分離法...10 固態化學吸收法...10 2.4 捕獲材料之選擇 ...10 2.5 氧化鈣劣化之探討 ...14 2.5.1 孔洞阻塞...15 2.5.2 燒結...15 2.6 氧化鈣改質之研究 ...16 第三章實驗方法與步驟 ...21 3.1 研究流程 ...21 3.2 實驗設備及藥品 ...23 3.3 材料製備 ...24 3.4 實驗方法 ...27 3.4.1 TGA 系統...27 3.4.2 吸附管柱系統...27 第四章實驗結果與討論 ...33 4.1 改質氧化鈣之 XRD 特性分析...33 4.2 氧化鈣之再生能力測試 ...37 4.3 以鋁對氧化鈣進行改質 ...39 4.3.1 硝酸鋁 vs. 有機鋁 ...39 4.3.2 有機鋁最佳改質比例...42 4.4 以矽對氧化鈣進行改質 ...45 4.5 再生能力極限測試 ...49 4.6 操作參數的影響 ...51

(8)

4.6.2 停留時間對脫附之影響...58 4.6.3 二氧化碳進流濃度之影響...61 4.6.4 反應溫度之影響...66 4.7 填充管柱系統之循環測試 ...69 4.8 TGA 與管柱實驗之 CO2吸/脫附速率比較 ...73 4.9 SEM 特性分析 ...77 4.10 比表面積&孔徑特性分析 ...79 4.11 改質石灰石之應用可能性 ...83 4.11.1 石灰石之吸附特性...83 4.11.2 以有機鋁改質石灰石...87 4.12 成本估算與能量損失 ...89 第五章結論與建議 ...94 5.1 結論 ...94 5.2 建議 ...95 第六章參考文獻 ...96

(9)

表目錄

表2-1 二氧化碳吸附劑之文獻彙整 ...11 表2-2 氧化鈣改質之文獻回顧 ...16 表3-1 改質之氧化鈣列表 ...26 表3-2 TGA 系統進行循環測試之操作參數...30 表3-3 管柱實驗相關操作參數 ...31 表3-4 管柱系統循環測試之操作參數 ...31 表4-1 CaAl(95)-O 內部成分之晶粒大小...36 表4-2 反應溫度對 CaAl(95)-O 吸/脫附行為的影響 ...67 表4-3 改質前/後氧化鈣之比表面積&孔洞體積資料...79

(10)

圖目錄

圖2-1 天然石灰石於反覆吸/脫附實驗之重量變化[50] ...13 圖2-2 各循環次數的轉化率趨勢圖(XCaO 表氧化鈣的利用效率)[50] ...13 圖2-3 孔隙度對吸附量的影響示意圖(a)吸附前；(b)吸附後[52]...14 圖2-4 初生氧化鈣燒結示意圖(深色處為碳酸鈣，淺色表氧化鈣) [53] ...16 圖2-5 鍛燒溫度對終產物的影響[6] ...19 圖2-6 醋酸鈣鍛燒過程中的重量變化[56] ...20 圖3-1 研究流程圖 ...22 圖3-2 氧化鈣改質流程 ...25 圖3-3 TGA 測試系統 ...32 圖3-4 管柱測試系統 ...32 圖4-1 以有機鋁與硝酸鋁改質之氧化鈣的 XRD 分析圖譜 ...34 圖4-2 CaAl(95)-O 吸附測試前、一次吸附後及經過 20 循環後之 XRD 圖譜比較...34 圖4-3 CaAl(95)-O 與 lime-CaAl(95)吸附劑之 XRD 圖譜比較 ...36 圖4-4 氧化鈣在 TGA 系統中進行反覆吸脫附二氧化碳之重量變化(各循環吸附時間為10 min，最後一循環的吸附時間為 1 hour) ...38 圖4-5 氧化鈣再生能力測試結果(各循環吸附時間為 10 min，最後一循環的吸附時間為1 hour)...38 圖4-6 以硝酸鋁改質之氧化鈣(CaAl(75)-I)與未改質氧化鈣(CaO)之循環吸附容量比較...41 圖4-7 氧化鈣經有機鋁(CaAl(75)-O)與銷酸鋁(CaAl(75)-I)改質後之再

(11)

生能力比較...41

圖4-8 不同 CaO/Ca12Al14O33比例之改質氧化鈣循環吸脫附結果...44

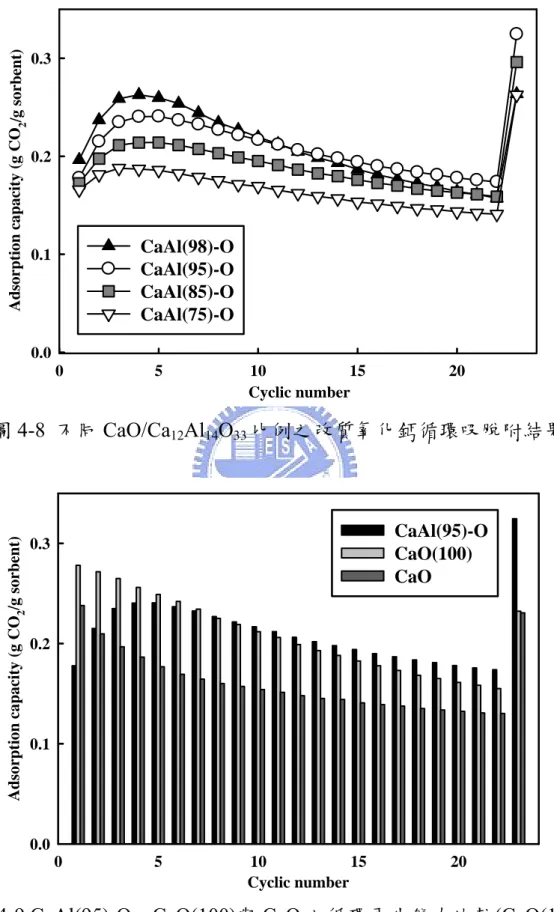

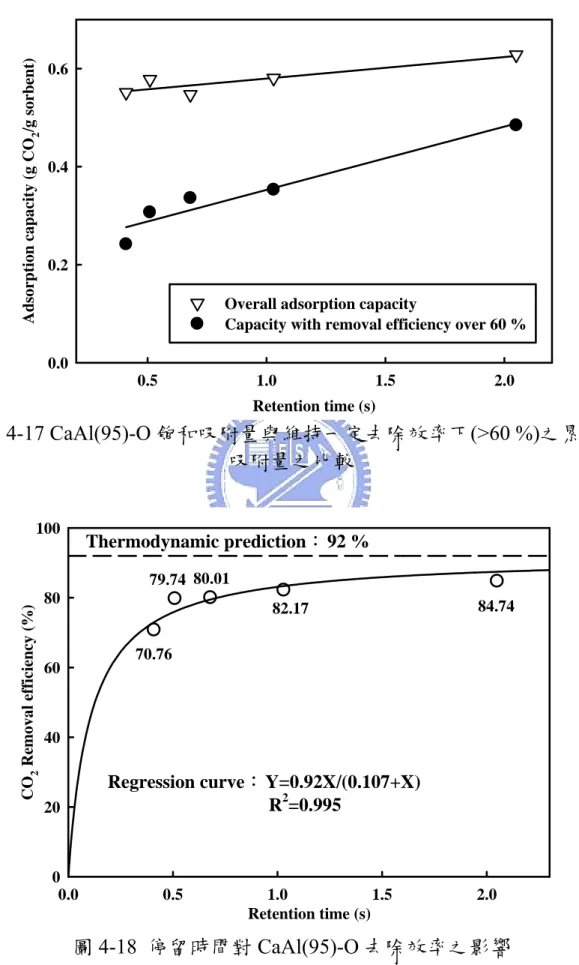

圖4-9 CaAl(95)-O、CaO(100)與 CaO 之循環再生能力比較(CaO(100) 代表在未添加鋁前驅物的情況下，依照改質流程所製備出的吸附劑) ...44 圖4-10 不同 CaO/SiO2比例之改質氧化鈣循環吸脫附結果...46 圖4-11 CaSi(88)與未改質氧化鈣循環吸脫附測試結果比較 ...46 圖4-12 CaAl(75)-O 與 CaSi(79)之循環吸附容量比較 ...48 圖4-13 CaAl(85)-O 與 CaSi(88)之循環吸附容量比較 ...48 圖4-14 CaAl(95)-O 與 CaO 之再生能力極限測試 ...50 圖4-15 不同停留時間下 CaAl(95)-O 之吸附破出曲線 ...52 圖4-16 不同停留時間下 CaAl(95)-O 之累積吸附量曲線 ...52 圖4-17 CaAl(95)-O 飽和吸附量與維持一定去除效率下(>60 %)之累積吸附量之比較...54 圖4-18 停留時間對 CaAl(95)-O 去除效率之影響...54 圖4-19 停留時間對 CaAl(95)-O 去除效率與快速吸附速率(取開始吸附後的前14 分鐘)之影響 ...57 圖4-20 不同停留時間下 CaAl(95)-O 的二氧化碳脫附曲線 ...60 圖4-21 停留時間與脫附之二氧化碳出流濃度兩者間的關係...60 圖4-22 不同二氧化碳濃度下 CaAl(95)-O 之吸附破出曲線 ...62 圖4-23 不同二氧化碳濃度下 CaAl(95)-O 之累積吸附量曲線 ...62 圖4-24 二氧化碳進流濃度對 CaAl(95)-O 最高去除效率與吸附量之影響...64 圖4-25 二氧化碳進流濃度對 CaAl(95)-O 去除效率及快速段吸附速率

(12)

圖4-26 CaAl(95)-O 最高去除效率下之二氧化碳出流濃度與進流濃度間之關係...65 圖4-27 CaAl(95)-O 在不同吸附溫度下對二氧化碳之破出曲線 ...68 圖4-28 CaAl(95)-O 在不同脫附溫度下二氧化碳的出流濃度 ...68 圖4-29 相同填充高度下(6.5 cm)，各吸附劑於管柱進行循環測試時的最高二氧化碳去除效率...70 圖4-30 相同填充重量下(8.2±0.3 g)，各吸附劑於管柱進行循環測試時的最高二氧化碳去除效率...70 圖4-31 TGA 與填充管柱系統中 CaAL(95)-O 之循環吸附容量比較.72

圖4-32 CaAl(95)-O 與 CaO 於 TGA 系統中各循環之吸附速率比較.74

圖4-33 CaAl(95)-O 與 CaO 於 TGA 系統中各循環之脫附速率比較.74

圖4-34 CaAl(95)-O 與 CaO 於管柱系統中每循環的吸附速率比較 ...76 圖4-35 CaAl(95)-O(a)吸附測試前、(b)經 23 次循環吸脫附後之 SEM 圖...78 圖4-36 (a)CaAl(95)-O、(b)CaO 經 23 次循環吸脫附測試後之 SEM.78 圖4-37 孔洞面積分佈( “C”表示經過 20 循環後的樣品)...80 圖4-38 孔洞體積分佈( “C”表示經過 20 循環後的樣品)...80 圖4-39 改質前/後氧化鈣的二氧化碳吸附行為示意圖...82 圖4-40 石灰石於 TGA 系統中吸/脫附二氧化碳的反應特性(其中 y 軸 TG /%表重量變化百分比) ...84 圖4-41 石灰石於 TGA 中反覆吸脫附二氧化碳之重量變化圖(各循環吸附時間為10 min，最後一循環的吸附時間為 1 hour) ...84 圖4-42 TGA 系統中石灰石循環吸脫附二氧化碳之重複試驗...86 圖4-43 石灰石(limestone)在 TGA 系統之二氧化碳循環吸附容量 ...86 圖4-44 不同改質前驅物對循環吸附容量之影響(CaAl(95)-O 前驅物

(13)

為藥品級氧化鈣，lime-CaAl(95)為天然之石灰) ...88 圖4-45 改質前/後石灰之吸附容量比較...88 圖4-46 吸附劑於 500MW 燃煤電廠捕捉 CO2之成本曲線...93

(14)

第一章前言

1.1 研究背景 自20 世紀 70 年代以來，世界各國普遍發生氣候異常，天災頻傳，包括1980 年夏季廣闊的亞洲大陸洪水氾濫、1991 年中國大陸華東地區空前水患，乃至2005 年 Katrina 颶風淹沒美國的紐奧良市。造成這些異常氣候的原因，雖未完全了解，但多數氣象學家認為，溫室效應 (Greenhouse Effect)的影響是不可忽視的因素。“溫室效應”為地球大氣層上的一種自然現象，其成因與大氣層中的溫室氣體密切相關，其中又以二氧化碳最為重要。近來，由於人類對石化能源的消耗以及相關工業活動的影響，致使大量二氧化碳被排放於大氣層中，進而加劇溫室效應，引起全球氣候變遷等生態問題。隨著京都議定書正式生效以及全球暖化效應日漸加劇，二氧化碳捕獲及封存技術(Carbon dioxide Capture and Storage, 簡稱 CCS)也於 2005 年被聯合國之 IPCC 組織評估為可行之方式之一，據 IPCC 估計至2100 年時，全球排出的二氧化碳中，累計有 220–2,200 GtCO2是「可捕獲回收」的(佔總量之 15~55%)[1]。依文獻回顧資料，在眾多二氧化碳捕獲技術中，吸收、吸附與薄膜三大類技術應為目前較為可行[2, 3]，而在所有能捕獲二氧化碳的材料中，尤以氧化鈣(CaO)之二氧化碳吸附容量為最高，其理論值吸附量高達0.786 g CO2/g CaO，此外其具備對二氧化碳的高選擇性、吸附速率高、大量存在且成本便宜等優勢，十分適合用以捕獲二氧化碳的材料；但相對的，氧化鈣也有著循環時材料容易劣化，導致再生次數少之缺點[4]。截至目前為止，利用氧化鈣捕捉二氧化碳的研究相當多，但就文獻搜尋結果，發現其中以中國學者 Li et al.[5, 6]製備出的的

(15)

PCC(Precipitated Calcium Carbonate) 在抑制氧化鈣的劣化上，成效較佳。CaO/Ca12Al14O33能減緩氧化鈣劣化的原理，是將能抵抗燒結、耐熱之鈣鋁氧化物(Ca12Al14O33)均勻分散在氧化鈣顆粒間，避免氧化鈣於再生時燒結情形，使其對二氧化碳的吸附量得以維持；PCC 的原理則為增加氧化鈣顆粒本身的孔洞結構，使其成為一具中孔洞結構的材質，以較大的比表面積來提高二氧化碳的吸附容量。不論是 CaO/Ca12Al14O33或 PCC，兩者在進行反覆吸脫附測試中的表現，皆優於未改質的氧化鈣，也較文獻中其他二氧化碳吸附材料之吸附容量來得高，顯示以改質氧化鈣捕獲二氧化碳的前景十分看好。 1.2 研究目的 參考前人研究結果可發現，氧化鈣的改質方法可概分為兩大類： (1) 將氧化鈣與抵抗燒結之耐熱金屬物質混合；(2) 提高氧化鈣孔隙度，使其成多孔性材料。此二法皆已證實可提升氧化鈣之再生能力，但文獻亦指出，目前氧化鈣的各種改質方法仍有許多需要改進的地方，且文獻中測試氧化鈣再生能力的操作環境不盡相同，對於在何種操作參數下能有最佳的二氧化碳去除效率這一方面，亦尚未完全明瞭，因此本研究將致力於找出較適當的氧化鈣改質方式，並探討各項操作參數對改質氧化鈣在吸附二氧化碳上的影響。在氧化鈣中掺入耐熱之金屬改質方面，本研究將嚐試以有機鋁取代文獻中之硝酸鋁[5, 6]，做為改質氧化鈣用的鋁前驅物，選用有機鋁之原因，除了其尚未被任何研究使用過，具備創新性外，在製備吸附劑的過程中有機物也比較容易被高溫分解，可提升改質產物的純度，

(16)

由於環境中存在著大量的石灰石，若能使用其做為改質原料的話，便能大幅發揮氧化鈣價格便宜的優勢，同時兼具永續利用的概念，因此本研究也將嘗試使用台灣自產的天然石灰石做氧化鈣改質的前驅物，以了解直接利用天然石灰石作為二氧化碳吸附材之可行性。本研究的研究目標為： 1. 在氧化鈣中掺入可抗燒結、耐熱之金屬材料來進行改質，首先選用有機鋁來取代文獻中的硝酸鋁，並嘗試以矽化物來進行改質之可行性。 2. 對改質前與改質後的氧化鈣進行二氧化碳的循環吸脫附測試，比較再生能力，並嘗試找出最佳的改質比例。 3. 探討停留時間、二氧化碳進流濃度及操作溫度等各項參數對氧鈣吸附二氧化碳行為的影響。 4. 使用國產之石灰石作為氧化鈣的改質前驅物，了解直接利用天然石灰石作為二氧化碳吸附基材之可行性。

(17)

第二章文獻回顧

2.1 二氧化碳與溫室效應之影響 地球溫室效應的形成主要歸因於當太陽光以短波幅射照射地面時，約有 48 %左右的太陽光(主要為紫外光與可見光)會穿透大氣層而抵達地球表面，並被整個生態系所吸收應用，其中部分短波輻射太陽光被地表吸收後，會轉變成波長較長、能量較低的紅外光而被釋放出來，此時若地表上的大氣層中存在相當量之溫室氣體，則這些被釋放出的紅外光將會在通過大氣層的過程中再被吸收並輻射回來，而這種再吸收作用阻礙了紅外光重返外太空之機會，亦即表示該能量無法有效地自地球表面釋放出，行成一種保溫作用，此即為溫室效應[9]。目前已知的溫室氣體中，主要包括二氧化碳、甲烷、一氧化二氮、臭氧與氟氯碳化物等，其中又以二氧化碳所佔的比例最高(~50%)，且其對溫室效應的貢獻亦最大[10]。自工業革命以來，由於人類大量使用石化燃料、濫伐森林及熱絡的農工活動等，致使大氣中二氧化碳的濃度由工業革命前的280 ppm 上升至目前的 378 ppm，比起 1750 年增加了約30 %，而在人為累積的溫室效應氣體中，更佔了 60 %以上。根據IPCC 預測，至 2100 年，大氣中的二氧化碳濃度更將升高至 570 ppm，若大氣層中的二氧化碳濃度不斷增加，地表溫度則將持續增加，導致全球性的氣候變化[11, 12]。受到溫室效應與全球暖化的影響，近來各地出現許多異常現象，冰川不斷後退、冰棚斷裂、海平面持續上升等，過去半個世紀以來北極的冰已顯著變薄，範圍也在近 30 年來縮小了一成左右。當溫度升高、冰層融化時，更多的水將從冰川與冰帽流入大海，造成海水升溫、

(18)

因氣候變化的影響，生物的活動行為亦出現很大的變動。一項針對歐洲地區非遷移性蝴蝶的研究發現：近幾十年來，大約三分之二的蝴蝶已將生活圈往北拓展了 30 至 240 公里。此外許多高山植物也向高海拔推進，侵入山頂稀有物種的領地；生存於海洋中的珊瑚，亦受暖化影響，使珊瑚組織內的重要有機體流失，出現大量白化現象。學者們開始擔憂暖化的速度可能快到令生物來不及適應，進而引起物種的滅絕[14]。這些地理與生態徵兆，皆直接或間接點出了二氧化碳對環境所造成的各種不良影響。IPCC 組職於 2001 年提出更多有力的證據，顯示過去50 年所觀測到的暖化現象，主要是人類活動造成的，因此也將 ” 使用能源所產生的二氧化碳” 列為最重要且最需優先處理的對象 [14]。 2.2 二氧化碳減量技術 因人為活動所排放的二氧化碳中，以消耗化石燃料(如煤、石油、天然氣等)進行發電的電廠，其排放量最為大宗，若持續忽視燃煤等電廠的二氧化碳排放問題，全球暖化的問題將更為加劇[15]。欲減緩燃煤電廠二氧化碳的排放量，主要可朝以下方法著手：(1) 提高能源的利用效率；(2) 使用低碳燃料進行發電；(3) 二氧化碳的捕獲與儲

存。其中二氧化碳的捕獲與儲存技術(Carbon dioxide Capture and

Storage, 簡稱 CCS)，被認為是短期內降低二氧化碳排放量最有效的方案[16]。

CCS 之定義為將二氧化碳首先由煙道廢氣中加以捕獲、分離與濃縮，捕獲下來的二氧化碳在被液化或固定後，將運送到適當之場址進行隔離封存或再利用的動作。二氧化碳的封存(Storage)是指把二氧化

(19)

碳存放在特定的自然或人工容器中，利用物理、化學、生化等機制，達到封存二氧化碳百年以上的目的，目前國際間所提出大規模的二氧化碳封存方式，可分為地質封存、地表封存及海洋封存三大類[17]；而二氧化碳之再利用(Reuse)，則是將回收的二氧化碳進行直接利用，或以間接利用的方式將其作為原料，合成各種化學品及高分子材料。以下將對二氧化碳的封存與再利用進行簡單的介紹。 2.2.1 封存(Storage) 地質封存 將二氧化碳自煙道中分離濃縮出來後，可注入地層封存，利用地質結構具有封閉的特性，將二氧化碳進行長期之儲存。依儲存方式不同可分為以高壓方式注入廢棄之天然氣井、廢棄之原油礦區及地下含水層等三種方式。目前美國即在懷俄明州中部油田進行二氧化碳儲存作業，利用二氧化碳灌注老油田以增加產油量，因此將二氧化碳封存於地底，是頗具經濟誘因的作法[14]。 地表封存 就二氧化碳地表封存而言，是使用金屬氧化物與二氧化碳進行化學反應，形成固態的碳酸鹽及其他副產品，目前以含鈣及鎂的矽酸鹽礦物為較具潛力的反應物，例如台灣東部蘊藏量很高的蛇紋石。二氧化碳地表礦化封存所形成的碳酸鹽，也是自然界的穩定固態礦物，可在很長的時間中提供穩定的二氧化碳封存效果。理論上，地球上含鈣及鎂的矽酸鹽礦物，足以把所有化石燃料燃燒所生成的二氧化碳礦化 [1, 17]。

(20)

海洋封存

除了地質與地表封存之外，二氧化碳亦可儲存於海洋中，方法是當密度較大之二氧化碳液體注入海洋後，可令二氧化碳再釋放至大氣的時間延緩至數百年。目前已發展的二氧化碳注射技術包括淺層海域注入 (shallow injection) 、中深度海域注入 (intermediate depth injection)、深海釋放(deep release)，注入方式則包括將二氧化碳以氣體、液體及乾冰不同相分別注入或傾倒。但是海洋儲存法在施行上仍有其需改進的地方，包括其可能會使海水pH 值降低，造成生態遭受到破壞，及將二氧化碳氣體冷凝成密度大之二氧化碳液體需耗費大量能量，可能間接導致更多二氧化碳生成等[18, 19]。 2.2.2 再利用(Reuse) 直接利用 直接利用技術即為二氧化碳的物理應用，其中最常見的例子，就是二氧化碳加壓溶入作為日常生活中常飲用的可樂和汽水中，作為氣泡用，目前此部份為食品級二氧化碳最大的消費市場。而將二氧化碳冷卻至零下78 ℃以下時，就會行成固態的二氧化碳，也就是所謂的乾冰，乾冰擁有優異的冰凍能力，在食品、蔬菜、水果和防腐保鮮上，使用相當普遍。此外，二氧化碳只要超過臨界點溫度31.2 ℃、壓力72.8 atm時，就會成為超臨界流體，並且對某些特定物質具有溶解性，因此可藉由控制壓力，使超臨界二氧化碳滲入物品內部溶解特定的物質後，再減壓使其恢復成氣態，即可達到分離的效果，此一過程稱為超臨界萃取技術，近年來普遍應用在低溫下萃取天然物或熱敏性物質。如今，超臨界二氧化碳不斷被開發出更多的應用，如在藥物、半導體清洗等方面，都有研究再進行[20, 21]。

(21)

間接利用 相對於直接利用，間接利用可視為二氧化碳的化學應用，顧名思義，就是將二氧化碳和其他的化合物反應，製造出另外一種材料或化學品中間材料。目前工業上大量使用二氧化碳合成的化學品主要有：尿素、水楊酸、環碳酸酯、聚碳酸酯四種，而其中又以尿素的生產量最大，它的主要用途是提供土壤氮肥，是一種重要得肥料[20]。除了先將二氧化碳分離出來再用以生產尿素外，學者白曛綾研究使用氨水直接與煙道氣流中的二氧化碳反應，產生碳酸氫銨(NH4HCO3)或碳酸銨((NH4)CO3)沉澱物，作為肥料用[22-24]，由於此法非常具成本效益，引發各地學者後續之研究[25-30]，更被美國能源部(DOE)所屬的

之國家研究室(National Energy Technology Laboratory, NETL)列為七

個可行的二氧化碳捕獲技術之ㄧ[31]。目前，化學利用的焦點是如何生成甲烷、二甲醚和甲醇，前二者都是乾淨能源。至於甲醇，則是另一種用途廣泛的化學品和能源原料，然而這種將二氧化碳能源化的夢想，仍有一段漫長的路要走[20]。 2.3 二氧化碳捕獲技術(Capture) 研究指出，CCS 技術中的多數成本均消耗在捕獲(capture)技術上，相對之下花費在封存(storage)部份的成本則較少，因此可見捕獲技術的重要性，其相關研究，包括冷凍分離、薄膜分離、物理吸收及吸附法及化學吸收法等[1-3]。以下茲對各種技術進行概略的介紹。 化學吸收法 化學吸收法中以醇胺吸收(amine-based absorption)技術為目前最

(22)

醇胺類的水溶液，在常壓下、40 ~ 50 ℃吸收煙道氣中二氧化碳，再以高溫加熱使吸收液與二氧化碳解離再生[23, 32-34]。唯其目前仍面臨醇胺溶劑易受二氧化硫影響而劣化、溶劑腐蝕性高、溶劑對二氧化碳之吸收容量低與耗能過高等問題，因此如何能有效降低二氧化碳之吸收成本與耗能，乃成為目前二氧化碳減量之重要研究議題[32, 35]。 物理吸收法 物理吸收法為利用填充式吸收塔之技術，以Polyethylene glycol、 Methanol 等有機或無機的吸收溶液，使其與由底部進入、向上移動的廢氣接觸，依照亨利定律，在高壓低溫下（低於常溫）物理性吸收二氧化碳，再以減壓、加熱的方式，使吸收液與二氧化碳分離再生，此技術適合處理較高二氧化碳出流濃度的電廠，例如整合式煤炭氣化複合循環發電廠(IGCC plant, Integrated Gasification Combined-Cycle plant)[36]。

物理吸附法

其機制為以物理方式吸附酸性氣體後，再以加熱或減壓等方式予以分離，此法具有操作簡單、操作費便宜等優點。一般是以大比表面積之吸附劑如沸石、活性碳素系固體吸附二氧化碳後，再以變化壓力 (Pressure Swing Adsorption, PSA) 或變化溫度 (Thermal Swing Adsorption, TSA)的方法進行吸脫附，而 PSA 方式又比 TSA 方式較為

節省能源，此外其再生速率也較高[3, 37]。

化學吸附法

(23)

氧化碳於吸附劑表面凝聚或濃縮，進而提高二氧化碳處理效率，而使用後的吸附劑亦可循環再生使用，具有消耗能源與成本更低的優勢 [38, 39]。 冷凍分離法 冷凍分離法是利用各種氣體之凝結溫度的不同，而將二氧化碳氣體液化或固定成乾冰，然後利用蒸餾方法將其分離出來，此方法同樣適合處理有高濃度二氧化碳排放的煙道氣體，如IGCC 所排放之煙道氣[35]。 薄膜分離法 薄膜分離為利用具滲透選擇性高分子薄膜，依選擇性擴散原理，將二氧化碳分離出來，通常薄膜會結合化學吸收法，與不同的吸收溶液或表面官能基質(functional group)配合使用，以提高其選擇性與排除二氧化碳之目的[40]。此方法在操作維護費或是能源耗損都遠低於傳統的化學吸收法，是極具成本效益之技術[3]。 固態化學吸收法 固態化學吸收法是將二氧化碳捕捉一固體物上，並在其表面形成新物種以固定下來的技術，由於二氧化碳屬於弱酸性的氣體，因此可用具有鹼性特性的材料與其中和而捕獲[41]，此類材料通常為鹼金或鹼土金屬的氧化物，其操作溫度恰巧介於發電廠煙道氣流的溫度範圍，如此可減少去除二氧化碳時的能量消耗，節省其操作成本[2]。 2.4 捕獲材料之選擇

(24)

其中捕獲分離此部分的成本就佔了CCS 總成本的 75 %左右[1, 4]，由此可見慎選適當之二氧化碳捕獲材料以降低 CCS 成本的重要性。在進行各種可能之二氧化碳吸附或吸收反應材料(多孔性材料：活性碳、沸石及分子篩；金屬氧化物：CaO、PbO 及 ZnO 等；其他物種： Li4SiO4及 Li2ZrO3等材料)的文獻搜尋後(表 2-1)，發現在一般電廠排放氣體的環境下，氧化鈣(CaO)不論是在吸附容量、吸附速率及成本等考量上，都有極亮眼的表現，如果能有效克服其循環利用時的劣化問題，以及藉由合宜之反應器設計，並考量其吸附後體積膨脹與減少其能量損失等問題，則預期氧化鈣在用以捕獲二氧化碳的發展前景應十分看好。表2-1 二氧化碳吸附劑之文獻彙整 Materials Modified chemicals Adsorption

capacity Conditions References Activated Carbon NH3 76 mg/g CO2:99% Ads. Temp.:36℃ [42] Zeolite - 87 mg/g CO2:10% Ads. Temp.:25℃ [43] MCM-41 PEI (Polyethylenimine) 112 mg/g CO2:99% Ads. Temp.:75℃ [44] CaO - 580 mg/g CO2:20% Ads. Temp.:650℃ [45] PbO - 32 mg/g CO2:99% Ads. Temp.:1000℃ [4] ZnO - 38 mg/g CO2:99% Ads. Temp.:1000℃ [4] Li4SiO4 - 430 mg/g CO2: 99% Ads. Temp.:700℃ [46] Li2ZrO3 - 180 mg/g CO2:99% Ads. Temp.:650℃ [47] 氧化鈣除吸附量遠高於其他吸附劑之外，更有大量存在於環境中且價格便宜的優勢，但缺點為此類材料容易於再生過程中發生劣化的

(25)

重點在於如何對氧化鈣進行適當之改質，以減緩其劣化情形。氧化鈣在自然界中並不是一個穩定的形式，但石灰石(limestone, CaCO3)卻大量存在於環境中，石灰石在高溫會脫附二氧化碳後會形成石灰(lime, 主要成分為氧化鈣)，而後石灰即可再進行二氧化碳氣體的吸附。其化學反應式如下[48]： 2 700 ~ 3

CaO

CO

CaCO

⎯

>

⎯

o

⎯

C

→

+

₍₁₎ 3 700 ~ 2

CaCO

CO

CaO

+

⎯

<

⎯

oC

→

(2) 由反應式(1)與反應式(2)可知，在完全反應的情況下，一莫耳的氧化鈣可以捕獲一莫耳的二氧化碳，若將其換算成重量，則氧化鈣對二氧化碳之理論吸附量為0.786 g CO2/g CaO。若反應式(1)、(2)可以反覆進行再生循環時，不僅可以達到從廢氣中減少二氧化碳排放至大氣之目的，更多的循環次數也代表可以顯著降低吸附劑之成本。此外，氧化鈣吸脫附二氧化碳之反應可在適當之反應器設計下，以較低的能源消耗進行之，並可同時將二氧化硫一併移除[49]。然而當應用氧化鈣於二氧化碳廢氣處理時，其於再生過程中容易劣化之問題卻一直困擾著研究人員。

Grasa and Abanades[50]以天然的石灰石進行二氧化碳反覆吸/脫

附實驗，結果顯示如圖 2-1。由圖可看出，氧化鈣對二氧化碳的吸附行為可分成兩階段，一開始的快速吸附段與後續的緩慢吸附段，許多研究氧化鈣的文獻皆有提出此現象[7, 8, 45, 48]。在吸附的最初幾分鐘內，反應式(2)主要發生在二氧化碳與氧化鈣的交界面，隨著反應持續的進行，會在吸附劑表面形成吸附後的產物碳酸鈣，當氧化鈣表面完全被碳酸鈣覆蓋，二氧化碳必須先擴散通過此碳酸鈣層，方可繼續與

(26)

令整體生成碳酸鈣的時間變長，因此出現緩慢吸附段，重量變化趨緩 [51]。圖2-1 天然石灰石於反覆吸/脫附實驗之重量變化[50] 隨循環次數的上升，氧化鈣與二氧化碳的反應雖然仍舊有快速與緩慢吸附段的區別，但快速吸附段的重量變化逐漸降低，整理圖2-1，將吸附效果以利用率表示(圖 2-2)，發現氧化鈣的劣化情形於前幾次循環中尤其明顯，至後期則趨於平緩而不再劣化，但此時的利用率僅剩10%左右，對二氧化碳的吸附效果有限。文獻中亦發現，石灰石受到其本身質地、純度與來源的的影響，劣化速率不盡相同，儘管部分石灰石劣化後的利用率也不如圖2-2 中表現這麼低，但最終在吸附容量的表現上皆與理論值相差太多，如此在實場操作時，代表必須投入更多的石灰石去處理廢氣，成本相對上會提高不少。

(27)

考量到氧化鈣於實廠應用時，通常為處理大量的廢氣，吸附反應時間勢必要有所控制，此時快速吸附段的表現更顯重要。由於快速吸附段屬於氣相與固相之間的反應，其所能捕捉的二氧化碳量取決於吸附劑之比表面積，比表面積越大將可以提供越大的二氧化碳吸附容量，但通常較大的比表面積，可能同時也代表較低之吸附材密度與需要較大體積的反應器，因此如何此兩者間獲得最佳的平衡，亦為研究重點之ㄧ。而提高吸附劑比表面積的方法之ㄧ，便是提高材料的孔隙度，如圖2-3 所示，在孔隙度較高的氧化鈣材料中，二氧化碳更容易進入其中，與更多的氧化鈣表面接觸，使快速吸附段的二氧化碳捕捉量增加，如此的材料在應用上具有極大的優勢。圖2-3 孔隙度對吸附量的影響示意圖(a)吸附前；(b)吸附後[52] 2.5 氧化鈣劣化之探討 歸納氧化鈣劣化而造成吸附量下降的原因，主要是因為再生過程中氧化鈣比表面積的減少，又文獻整理出比表面積減少原因有二：(1) 氧化鈣內部孔洞阻塞[8]；(2) 粉末間的燒結[53]。

(28)

2.5.1 孔洞阻塞 天然的石灰石內部通常有許多微孔洞之結構，將二氧化碳脫附形成氧化鈣後，因孔洞的結構將使其具有較大的表面積，理應於下次使用時會有不錯的吸附效果，但實際結果卻與其相反，這是由於碳酸鈣的莫耳體積(36.9 cm3/mol)大於氧化鈣(16.9 cm3/mol)，當氧化鈣再次吸附二氧化碳時，受到體積的變化，使孔洞漸漸被阻塞，孔隙度與比表面積因此降低，又孔洞的開口處被封堵後，能接觸二氧化碳並將之捕獲的活性位置將更少，因此造成氧化鈣於再生利用時的劣化問題[8]。 2.5.2 燒結 燒結引起表面積的減少則可分成兩類，體燒結與初生氧化鈣之燒結。當溫度高於材料的坦曼溫度(Tammann temperature)時，材料表面之晶格開始移動，此現象稱為體燒結，而氧化鈣與碳酸鈣的坦曼溫度分別1154 ℃及 533 ℃[53]，由於現階段研究氧化鈣再生時的溫度多控制在900℃上下，所以體燒結主要發生在當氧化鈣吸附二氧化碳變成碳酸鈣後的階段。而文獻中指出，在為期 30 分鐘的高溫脫附時，因體燒結造成每一循環間氧化鈣比表面積的損失僅小於1 %，這無法充分解釋石灰石於再生的前幾循環中，快速劣化的現象，因此學者認為初生氧化鈣間的燒結，才是造成劣化的主因，每次循環再生時，碳酸鈣在脫附二氧化碳形成氧化鈣的過程中，彼鄰的氧化鈣結晶後會成長並聚集，隨著循環次數的增加，氧化鈣顆粒會漸漸燒結形成類似一“骨架”的結構(如圖 2-4 所示)，此時僅暴露在外的氧化鈣能與二氧化碳接觸反應，無法參予快速吸附段吸附反應的氧化鈣比例隨之增加，結果便是二氧化碳吸附量的減少。

(29)

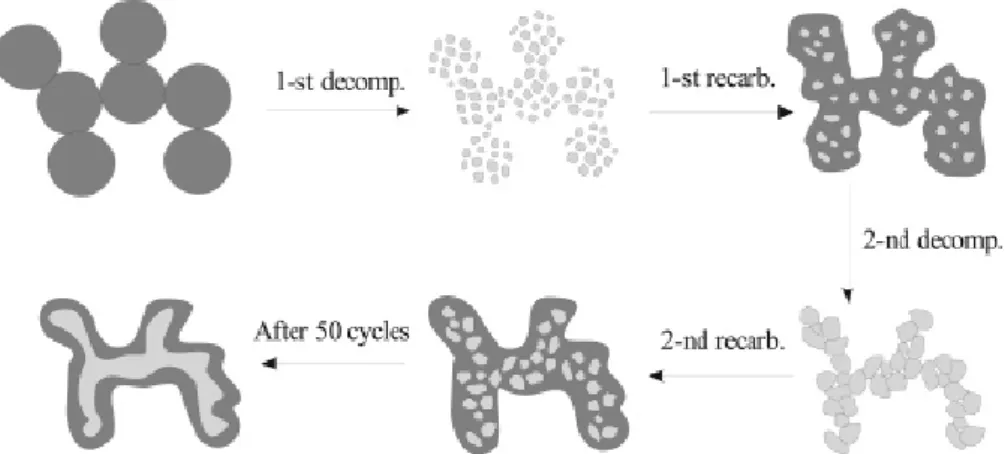

圖2-4 初生氧化鈣燒結示意圖(深色處為碳酸鈣，淺色表氧化鈣) [53] 2.6 氧化鈣改質之研究 表2-2 氧化鈣改質之文獻回顧前驅物改質方式測試儀器吸附條件循環次數吸附容量, g CO2/g sorbent 氧化鈣利用率，% 文獻氫氧化鈣將前驅物與介面活性劑配成溶液，以二氧化碳曝氣製備而得 TGA 10% CO2, 700 ,℃ 30 min 100 0.36 46 [7, 8] 氯化鈣以含浸法將氧化鈣前驅物批覆於 γ-Al2O3上 TGA 99% CO2, 50 to ℃ 1000 via ℃ 10 /min℃ 9 0.03 90 [54] 金屬鈣前驅物與乙醇混合後，加入石墨與 TTIP，充份混合後再鍛燒製得 Electro Balance 20% CO800 ,℃ 2, 1 hr 10 0.137 60 [55] 氧化鈣氧化鈣與銷酸鋁於溶液中混合後，經乾燥、鍛燒製得 TGA 20% CO2, 700 ,℃ 30 min 50 0.4 70 [5, 6] 醋酸鈣前驅物經鍛稍後，置入純水中攪拌至乾燥後製得 TGA 30% CO2, 700 ,℃ 300 min 27 0.47 60 [56]

(30)

文獻資料指出，當氧化鈣表面反應生成的碳酸鈣厚度超過50 nm 以後，二氧化碳的吸附便進入由擴散通過碳酸鈣層所控制的緩慢吸附段[51, 57]，而天然石灰石的孔洞多屬於微孔或巨孔，在碳酸鈣層尚未累積50 nm，許多微孔洞即被堵塞，如此內部即出現許多氧化鈣表面無法與二氧化碳接觸，於循環再生時便出現了劣化的情形，而在相同的孔洞體積下，巨孔洞通常意味著較小的比表面積，因此二氧化碳的吸附量十分有限。如能控制氧化鈣內部孔洞在適當的尺寸下，避免孔洞因碳酸鈣的形成而阻塞，必然對提升二氧化碳吸附能力與抑制循環時的劣化情形有明顯的幫助。中研院范良士院士的研究中[7, 8]，即製備出一具備多

孔結構的碳酸鈣，並命名為PCC (Precipitated Calcium Carbonate)，文

獻選用適當的介面活性劑，控制孔洞於中孔洞範圍之內，令材料能有較大的比表面積(38.3 m2/g)，使其於高溫下進行循環吸脫附 100 回後，對二氧化鈣的吸附容量仍有0.36 g CO2/g CaO，而氧化鈣的利用率約為46%。另一方面，在避免燒結的研究方向，Feng et al.[54]提出使用耐熱、結構穩定、不與二氧化碳反應且具有大比表面積的材料(ex. γ-Al2O3)作為擔體，以含浸法將鈣的前驅物均勻分布在擔體表面，後續經鍛燒處理將前驅物轉成氧化鈣，如此改質的手法可有效避免循環時的劣化問題，該研究結果顯示在9 次的循環測試中，氧化鈣的利用率皆可維持在9 0%以上，遠高於改質前的 20 %，証實此方法有效抑制了循環再生時因燒結造成的劣化問題；由於氧化鈣本身即為一耐高溫的材料，Lysikov et al.[53]建議直接將氧化鈣於高溫下長時間鍛燒 ( >氧化鈣坦曼溫度：1154 )℃ ，讓氧化鈣顆粒燒結以形成結構良好的骨架 (如圖 2-4)，由包覆在內部的氧化鈣扮演擔體的角色，而暴露在

(31)

外的氧化鈣則負責吸附劑的角色，如此在後續循環再生時，較不會受到劣化問題的困擾。但前者研究結果指出，批覆在擔體上的氧化鈣含量極低( <5 wt%)，使整體吸附劑的二氧化碳吸附容量亦隨之下降，欲提升氧化鈣在吸附劑中所佔的比例，仍需要進一步的研究；後者則是氧化鈣已在改質製備的過程中經過十分嚴重的燒結，使其暴露於外的表面粗糙度偏低，能與二氧化碳接觸的表面積十分小(活性位置較少)，令大部分位於內部的氧化鈣未能參予吸附反應，因此較低的二氧化碳吸附量是可被預期的。除了將氧化鈣分散批覆於擔體上，在氧化鈣顆粒間掺入一耐熱的物種，亦可避免燒結的情況。Aihara et al.[55]在氧化鈣的改質過程中即加入鈦前驅物，一部分的氧化鈣與鈦於製備時會反應生成耐熱、不參予反應的新物種，而此物種能均勻散佈在氧化鈣顆粒間，如此避免了再生過程中初生氧化鈣的燒結，令氧化鈣的利用率得以維持在 60 %以上，不過該吸附劑中氧化鈣的含量依舊偏低，對捕捉二氧化碳的效果提升有限。而Li et al.[5, 6]則將氧化鈣與硝酸鋁(Al(NO3)3‧9H2O) 於純水與異丙醇的混合溶液中充分攪拌，在適當溫度下經鍛燒處理後，即製備出 CaO/Ca12Al14O33吸附劑，其中 Ca12Al14O33扮演著耐熱材質的角色，能避免循環時的燒結發生。圖2-5 即為不同鍛燒溫度對產物的影響，圖中顯示過低或過高鍛燒溫度，會令氧化鈣與鋁前驅物生成其他物種，而這些物種在抑制燒結的表現上皆不如Ca12Al14O33，只有溫度介於 800 ~℃ 1000 ℃ 時，方可製備出品質良好的 Ca12Al14O33。文獻亦指出，製備出的吸附劑中，CaO/Ca12Al14O33最佳比例為75/25 wt%，在進行 50 循環的測試後，其吸附量約為 0.4g CO2/g sorbent，氧化鈣的利用效率高達 70%，表現十分優異。

(32)

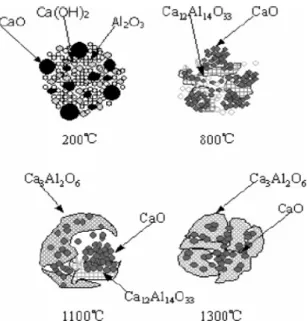

圖 2-5 鍛燒溫度對終產物的影響[6] Lu et al.[56]則進行了結合提高氧化鈣的孔洞結構與抗燒結改質的研究。其提高氧化鈣孔洞結構的方法為以醋酸鈣(CaAc2‧H2O)作為鈣的前驅物，在惰性氣體下經高溫鍛燒後，使其完全反應成氧化鈣並將其命名為CaAc2-CaO，由於醋酸鈣轉化為氧化鈣的過程，可分成許多階段(如圖 2-6 所示)，這些多階段的分解步驟，賦予 CaAc2-CaO 中孔洞與巨孔洞的結構，因此該氧化鈣得以有較大的比表面積，與二氧化碳反應300 分鐘後可達到 90%的氧化鈣利用率。進行二氧化碳的循環吸脫附測試時，其於前10 循環的氧化鈣利用率皆可達 90 %以上，雖然之後循環中開始有劣化的情形出現，但經過 27 循環後，氧化鈣的利用率仍有 60 %以上，明顯優於未改質的氧化鈣，而後學者在 CaAc2-CaO 中掺入不同比例的耐熱材料，發現其對劣化的情形並沒有改善，因此該研究結果認為孔洞材料在循環吸脫附時，孔洞之阻塞而造成表面積的減少，才是劣化的主要原因。

(33)

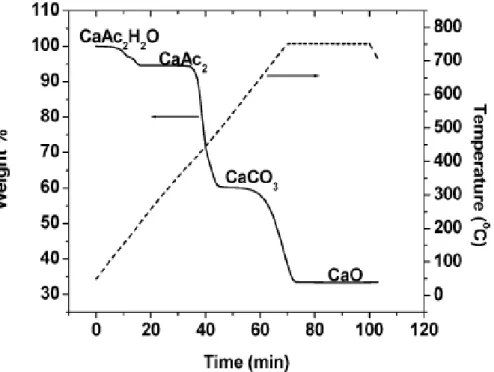

圖2-6 醋酸鈣鍛燒過程中的重量變化[56] 綜觀前述文獻，氧化鈣只要經過適當之改質後，欲減少其於多次循環再生時的劣化問題是可行的，惟文獻中鮮少是以天然石灰石為前驅物進行改質，因此在成本上必定會增加不少，如能直接利用這大自然中蘊藏豐富的礦物，利用適當的改質方式，必可大幅降低成本開銷，而提高其在市場上的競爭力。

(34)

第三章實驗方法與步驟

3.1 研究流程 圖3-1 為本研究之研究流程圖，藉由文獻資料之蒐集，選定氧化鈣做為二氧化碳的捕捉材料，其吸附容量與再生能力則以 TGA 系統測試，同時亦不間斷地進行文獻之回顧，找尋可行之改質方法，以提升氧化鈣再生時的吸附容量，由文獻中發現於氧化鈣中添加耐高溫的金屬材料[5, 6]與提高氧化鈣自身之的孔洞結構[7, 8]，此兩方面的改質效果較佳。本研究著重於以耐熱金屬材料改質氧化鈣，在選定適當之金屬添加物後，持續以 TGA 進行吸附測試，確定改質前後之氧化鈣的再生能力，並找出最佳的改質比例。實驗首選 TGA 系統用以測試吸附劑之吸附容量與再生能力之原因，在於其進行循環測試時的便利性，並且在吸附容量的計算上亦較簡單，惟此系統無法提供如二氧化碳去除效率、停留時間與吸附速率等方面等資訊，因此於研究中架設了一填充管柱系統進行二氧化碳之吸脫附測試，以獲得 TGA 無法提供之數據，同時改變如二氧化碳進流濃度、氣流流量及溫度等各項操作參數，探討其對吸附行為上的影響。而根據效率測試結果，將吸附劑以 SEM 與 XRD 等儀器進行特性的分析，討論吸附劑之物化特性與其吸附行為上的關聯。由於石灰石大量存在於地殼中，其經過適當處理後，便可成為具二氧化碳吸附能力之氧化鈣，因此研究後期，則以國產石灰石取代藥品級的氧化鈣，改質進行循環吸脫附測試，比較前驅物對改質成效的 影響，並探討改質在應用上的可行性。

(35)

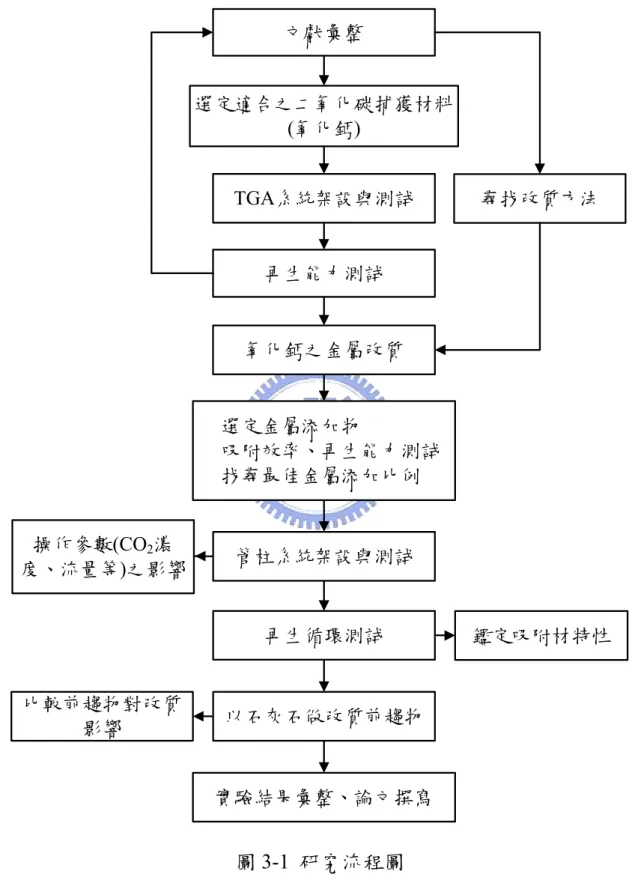

圖3-1 研究流程圖文獻彙整以石灰石做改質前趨物實驗結果彙整、論文撰寫 ٛ 選定金屬添加物 ٛ 吸附效率、再生能力測試 ٛ 找尋最佳金屬添加比例操作參數(CO2濃度、流量等)之影響再生能力測試 TGA系統架設與測試鑑定吸附材特性比較前趨物對改質影響氧化鈣之金屬改質管柱系統架設與測試再生循環測試選定適合之二氧化碳捕獲材料 (氧化鈣) 尋找改質方法

(36)

3.2 實驗設備及藥品

本研究所使用之實驗設備與藥品規格如下：

1. 熱重分析儀(TGA)：TG 209 F1, NETZSCH, Germany 2. 氣相層析儀(GC-TCD)：GC Model-7890A, Agilent, USA 3. X 光粉末繞射儀(XRD)：MXP18, MAC Sience, Japan

4. 高解析度場射掃描電子顯微鏡暨能量散佈分析儀(SEM & EDS)： S-4700I, Hitachi, Japan

5. 高解析度自動物理脫附分析儀(Specific Surface Area Analysis)： ASAP 2020, Micromeritics, USA

6. 高溫爐(Furnace)：Thermolyne, 1400, USA

7. 超音波震盪水槽(Ultrasonic)：Tohama DC-400, Taiwan 8. 去離子水製造機：Progard 2, MILLIPORE, USA

9. 電磁攪拌器：Cimares2, Thermolyne, Lowa, USA 10. 分析篩：16、30、200 mesh，詠欣，Taiwan

11. 氮氣(N2)氣體鋼瓶：99 %，三福化工製，Taiwan

12. 二氧化碳氣體鋼瓶：10 % CO2/N2，錦德氣體，Taiwan

13. 氧化鈣(CaO)：96 %, Unilab, USA 14. 石灰石(limestone)：花蓮，Taiwan

15. 有機鋁(Aluminum Isopropoxide)：98 %，Alfa Aesar, USA 16. 硝酸鋁(Aluminum Nitrate 9-hydrate)：98~102 %, Panreac, Spain 17. 四乙基矽酸鹽(TEOS)：98%, Merck & Co. Inc., Germany

(37)

3.3 材料製備 本研究氧化鈣的改質流程如下圖3-2所示，由文獻方法[5, 6]改良而來，其中與文獻最大的差異為文獻使用硝酸鋁(Al(NO3)3‧9H2O)，而本研究使用有機鋁(Al[OCH(CH3)2]3)為改質前驅物。以製備含有75 wt%氧化鈣的吸附劑為例，分別取出0.898 g的氧化鈣(CaO)與0.519 g 的有機鋁(Al[OCH(CH3)2]3)後，將其加入25 ml去離子水與10 ml的甲醇 (Methnol)，接著將此混合溶液於75 ℃的油浴槽中以電磁石攪拌1小時，稍後將充分攪拌混合之溶液置入110~120 ℃的烘箱中乾燥12小時，乾燥後的樣品經研磨，先以500 ℃高溫鍛燒6小時，而後直接將高溫爐溫度設定至900 ℃，持續鍛燒2小時，以退火程序待爐溫降到室溫後，將樣品回收後進行研磨，並過篩至200 mesh(74 μm)以下作為 TGA系統測試用之吸附劑；以管柱系統進行吸脫附實驗時，吸附劑會先以打片機壓錠處理，再進行破碎過篩等動作，最後蒐集粒徑介於16 mesh(1.19 mm)和30 mesh(0.59 mm)間的樣品做為測試用。研究中除了以金屬鋁對氧化鈣改質外，亦嘗試以不同材料來改質，由於矽(Si)亦為一種耐高溫的物質，因此預期於氧化鈣中添加矽亦可改善其再生時的燒結問題，在相同的改質流程下，用四乙基矽酸鹽(TEOS，Si(CH3CH2O)4)取代有機鋁(Al[OCH(CH3)2]3)，製備出一系列的吸附劑，用以探討其改質之可行性。

(38)

圖3-2 氧化鈣改質流程 75 degree C攪拌1小時 110~120 degree C乾燥12小時 500 degree C鍛燒6小時 900 degree C鍛燒2小時 樣品蒐集 Al[OCH(CH3)2]3 CaO DI water + Methanol TEOS

(1)有機鋁改質

(2)矽改質

研磨、過篩至200 mesh以 下壓錠、破碎並過篩至 16~30 mesh之間

TGA測試系統

管柱測試系統

(39)

依照上述改質流程，其所製備之樣品列於表3-1，主要可以分成以下幾類：(1) CaAl表示以有機鋁或無機鋁改質之氧化鈣，括號中的數字表示該吸附劑中氧化鈣所佔之重量百分比，而” O ”為有機鋁改質者， I ”為無機鋁改質者；(2) CaSi表示以四乙基矽酸鹽所改質的氧化鈣，括號中的數字同樣代表吸附劑氧化鈣所佔之重量百分比；(3) 使用國產的石灰石作為氧化鈣前驅物進行改質者，藉以比較其與藥品級氧化鈣所製備出吸附劑的差異，其以lime-CaAl(95)表示之；(4) 未改質之氧化鈣(CaO, 96 % purity) 與國產之天然石灰石 (limestone,

CaCO3)，則作為對照用。表3-1 改質之氧化鈣列表 CaO/Ca12Al14O33, wt % CaO/SiO2f, wt % CaAl(75)-O 75/25 - CaAl(85)-O 85/15 - CaAl(95)-O 95/5 - CaAl(98)-O 98/2 - lime-CaAl(95) a 95/5 - CaSi(88) - 88/12 CaSi(79) - 79/11 CaSi(50) - 50/50 CaO(100)b - - CaAl(75)-Ic 75/25 CaOd - - limee - - a_{其氧化鈣前驅物為鍛燒後的天然石灰石} b _{未添加鋁與矽，僅以藥品級氧化鈣做前驅物依相同流程製備出之樣品} c _{參考文獻流程所製備出之氧化鈣吸附劑，I 表示使用無機的硝酸鋁改質} d 未改質之藥品級氧化鈣，純度為96 % e_{lime 指天然石灰石經過加熱後之產物，以 CaO 為主成分} f_{TEOS 換算 SiO} 2：mlTEOS×0.934 g ÷208 g ×60 g =gSiO₂

(40)

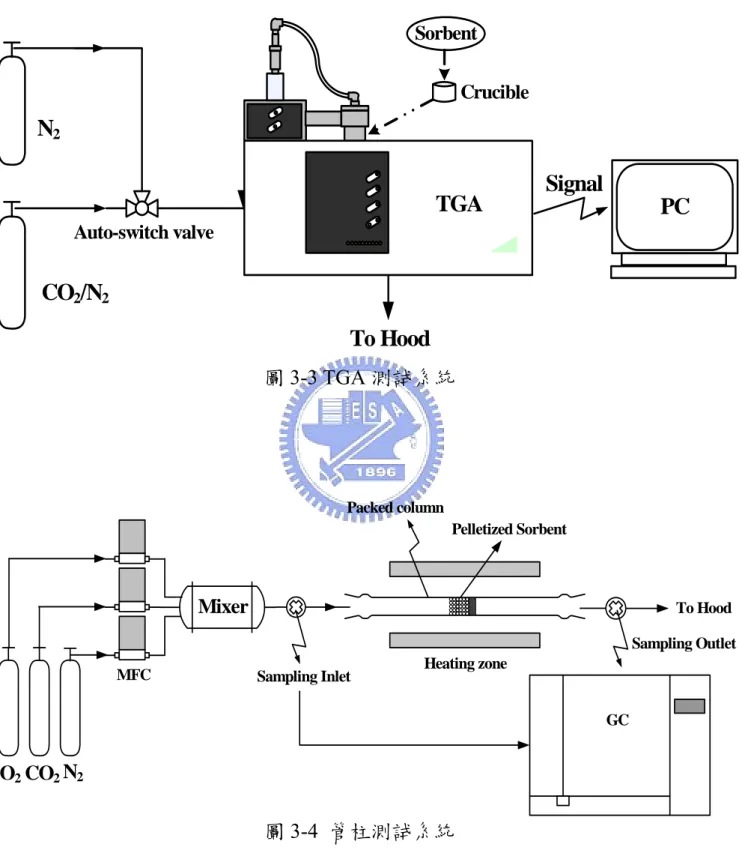

3.4 實驗方法 3.4.1 TGA 系統 本研究測試氧化鈣對二氧化碳吸附能力的熱重分析儀(TGA)與管柱系統分別如圖3-3與圖3-4所示。在TGA系統中，實驗裝置主要由進流氣體系統、吸附裝置、分析系統三部分組成，進流氣體來源由純 N2鋼瓶與CO2/N2之混合鋼瓶所提供，氣流流量由TGA內部的流量控制器調整，吸附部分則係將微量的吸附劑直接置入TGA中，在不同溫度 (650-850 ℃)下進行二氧化碳的吸/脫附反應，此系統是藉由吸附劑捕捉二氧化碳後的重量變化，計算求得其吸附量。以TGA 測試時，其氣流的流量將全程控制在 40 ccm。進行吸附前，各吸附劑會先進行一前處理的步驟，在進流氣體為純 N2的情況下，TGA 反應槽的溫度會先升至 850℃的高溫維持一分鐘，再降至希望之反應溫度。欲進行吸附時，進流氣體則切換為10 % CO2/N2，於 650 ℃下反應 10 分鐘；待吸附結束後，氣體再度被切換回純 N2，TGA 會以 40 ℃/min 將反應槽的溫度由 650 ℃升到 850 ℃並維持一段時間，待二氧化碳完全脫附後，再以60 ℃/min 將溫度降至 650 ℃，重覆吸附反應。當循環測試進行到最後一循環時，吸附時間會被延長至 1 小時，以了解各吸附劑對二氧化碳的最大捕捉量，循環測試時的各項操作參數詳盡列於表3-2 中。 3.4.2 吸附管柱系統 以填充管柱系統進行測試時，經壓錠處理後的吸附劑會填入一內徑 1.5 cm 的石英管，管柱則置入管狀高溫爐中，由高溫爐控制反應時的溫度。此系統的進流氣體主要有三道，分別為 N2、CO2與 O2鋼瓶提供，實驗時以質量流量控制器(MFC)控制其流量，進入混合槽充

(41)

分混合，藉由改變氣體間的流量，此系統可配製不同二氧化碳濃度的反應氣體。而進流與出流氣體之二氧化碳濃度則由 GC-TCD 進行分析，藉由出流濃度的變化可計算求得二氧化碳的捕捉量。 停留時間對吸附之影響 進行測試時，吸附劑首先經壓錠、破碎、過篩處理後，填入透明石英管中，其每次的填充高度皆固定在6 cm，吸附劑的前後端皆填充可耐高溫的石英棉以固定吸附劑位置，隨後將石英管置入管狀高溫爐後，通入500 ccm(1 atm, 25℃)的氮氣，在確認無壓損的情況下，方將高溫爐逐漸升溫至850℃並維持1小時，在氮氣的環境下進行前處理，之後待爐溫降至650℃後，調整進流氣體濃度至15 % CO2、6 % O2及 79 % N2後，才將氣體通入填充管柱進行吸附測試，而此測試中設定了五種不同進流流量，分別為100、200、300、400與500 ccm(1 atm, 25 ) ℃ ，出流氣體之二氧化碳的濃度GC-TCD所偵測，每7分鐘採樣一次，畫出吸附破出曲線。測試時相關的操作參數列於表3-3，而由進流流量計算出空床停留時間的方法可參考下列公式，式中VT=1 atm、T ℃時的氣體流量 (ccm)；V25=1 atm、25 ℃時的氣體流量(ccm)；H=吸附劑填充高度 (cm)；φ=石英管內徑(cm)；π=圓周率；t=停留時間(s)。 273) 273)/(25 (T V V_T = ₂₅× + + (3-1) 60 V 4 H t _T 2 × ÷ × =

ϕ

π

(3-2) 停留時間對脫附之影響 欲探討停留時間對脫附行為之影響時，本研究之吸附劑先於管柱

(42)

氣、爐溫850 ℃的情況下，以不同的進流流量進行脫附反應，並每7 分鐘對出流氣體採樣一次，畫出其二氧化碳脫附曲線。研究中設定的流量由低至高分別為50、100、200、300、400與500 ccm(1 atm, 25℃)，其停留時間亦可用公式3-1與3-2計算而得。 二氧化碳進流濃度之影響 進行二氧化碳進流濃度對吸附行為的影響時，其實驗的流程與操作停留時間影響時大致相同，唯一不同的是此測試中將流量固定500 ccm(1 atm, 25℃)，如此在相同的停留時間，僅改變二氧化碳至五種不同的進流濃度的情況下，進行吸附反應，並使用GC-TCD測量出流氣體中二氧化碳的濃度以繪出吸附破出曲線，其餘參數資訊列於下表 3-3。 反應溫度之影響 在探討反應溫度對吸附與脫附行為之影響的實驗中，其操作程序亦與停留時間之影響實驗大致相同，惟其是在固定的停留時間與二氧化碳進流濃度下，藉由改變反應溫度，比較管柱系統之變溫與恆溫操作間的不同，變溫操作是指吸附劑在650 ℃進行吸附與850 ℃下進行脫附反應；恆溫操作則是將高溫爐穩定在700 ℃的狀況下，先進行二氧化碳的飽和吸附後再進行脫附反應。 循環吸脫附測試 欲進行二氧化碳循環吸附測試時，吸附劑的填充高度則增加為 6.5 cm，而各吸附劑於實驗操作時，皆會在填入石英管柱後，於管狀高溫爐中將溫度升高至850 ℃，進行前處理1小時，此階段的進流氣體為純氮氣，流量控制在500 ccm(1 atm, 25℃)。前處理結束後，待管

(43)

柱溫度後，調整氣流至希望的二氧化碳濃度，通入管柱進行30分鐘的吸附反應，而後將高溫爐再度升到850 ℃，在氮氣環境下脫附1小時，第二次的吸附反應則待爐溫降至650 ℃後再通入二氧化碳進行，而後再次進行脫附，如此不間斷的重複以進行循環測試，總計20循環，期間出流氣體之二氧化碳濃度則由GC-TCD進行分析，以計算求得其二氧化碳捕捉量，各項參數皆列於表3-4中。表 3-2 TGA 系統進行循環測試之操作參數實驗參數基本控制條件吸附劑型態 200 mesh 以下之粉末(<75 μm) 吸附劑填充重量 10~15 mg 吸附環境 _{(最後一循環吸附延長為 1 hr)}650 , ℃ 10 % CO2/N2, 10 min 脫附環境 850 ℃, pure N2, 1min 升溫環境 40 ℃/min, pure N2 降溫環境 -60 ℃/min, pure N2 氣流流速 40 ccm 循環次數 23 循環

(44)

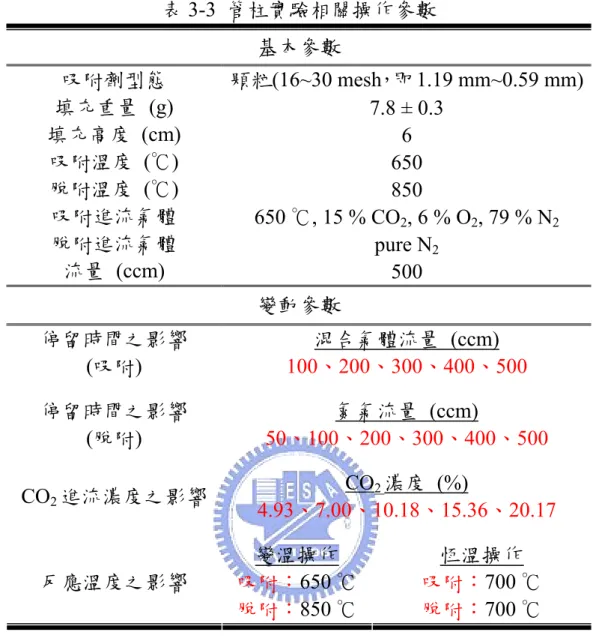

表3-3 管柱實驗相關操作參數基本參數吸附劑型態顆粒(16~30 mesh，即 1.19 mm~0.59 mm) 填充重量 (g) 7.8 ± 0.3 填充高度 (cm) 6 吸附溫度 (℃) 650 脫附溫度 (℃) 850 吸附進流氣體 650 , 15 % CO℃ 2, 6 % O2, 79 % N2 脫附進流氣體 pure N2 流量 (ccm) 500 變動參數混合氣體流量 (ccm) 停留時間之影響 (吸附) 100、200、300、400、500 氮氣流量 (ccm) 停留時間之影響 (脫附) 50、100、200、300、400、500 CO2濃度 (%) CO2進流濃度之影響 _{4.93、7.00、10.18、15.36、20.17} 變溫操作恆溫操作反應溫度之影響吸附：650 ℃ 脫附：850 ℃ 吸附：700 ℃ 脫附：700 ℃ 表3-4 管柱系統循環測試之操作參數實驗參數基本控制條件吸附劑型態介於16~30 mesh 間之顆粒 (1.19 mm~0.59 mm) 吸附劑填充高度 6.5 cm 吸附環境 650 , ℃ 15 % CO2, 6 % O2, 79 % N2, 30 min 脫附環境 850 , pure N℃ 2, 1 hr 升溫、降溫環境 pure N2 氣流流速 500 ccm 循環次數 20 循環

(45)

圖3-3 TGA 測試系統圖 3-4 管柱測試系統

N

2

To Hood

CO

2

/N

2

PC

Signal

Sorbent Auto-switch valve

TGA

PC

Crucible N2 O2CO2 Mixer Packed column Sampling Inlet Sampling Outlet To Hood MFC Heating zone GC Pelletized Sorbent

(46)

第四章實驗結果與討論

4.1 改質氧化鈣之XRD特性分析

Li et al.[6]使用硝酸鋁(Al(NO3)3‧9H2O)對氧化鈣進行改質，其用

意先將氧化鈣與銷酸鋁在溶液中充分混合，經過初步的乾燥與鍛燒階段，硝酸鋁先轉化成氧化鋁(Al2O3)，之後將樣品經過更高溫的鍛燒處理，氧化鋁會與部分的氧化鈣反應生成一鈣鋁氧化物(Ca12Al14O33)，當其所處環境溫度不超過1000 ℃的情況下，Ca12Al14O33會是一種穩定的耐高溫材料，且此材料不與二氧化碳產生反應，是十分理想的金屬添加物。而以前驅物進行混合攪拌的方法，更能使生成之Ca12Al14O33 均勻分散在氧化鈣的顆粒間，降低氧化鈣再生時的燒結情況。按照文獻流程所製備出CaAl(75)-I的XRD分析圖譜如圖4-1的最上方，可以明顯看出吸附劑中所含CaO與Ca12Al14O33的特徵訊號。此研究改以有機鋁(Al[OCH(CH3)2]3)替換文獻之硝酸鋁的主要原因，乃硝酸鋁在改質的鍛燒步驟中會釋放具危害性的NO2氣體，若改用有機鋁則不會有此方面的問題，且有機物在高溫環境下較易分解，能提高改質後吸附劑的純度。圖4-1的下半部為以有機鋁改質之氧化鈣CaAl(75)-O、CaAl(85)-O 與CaAl(95)-O的XRD分析圖譜，其特徵訊號出現的2 Theta值皆與文獻相符，因此可推論經有機鋁改質後的氧化鈣，其產物與文獻以硝酸鋁之氧化鈣相同，其中因CaAl(75)-O與文獻之CaO/Ca12Al14O33同樣擁有 75 wt%的氧化鈣含量，兩者的XRD特徵訊號尤其最為相似。而隨著樣品中氧化鈣含量逐漸的提高，部分Ca12Al14O33特徵訊號的強度有明顯降低的趨勢。

(47)

2 Theta (degree) 10 20 30 40 50 60 70 80 90 Intens ity (a.u.) Ca₁₂Al₁₄O₃₃ CaAl(75)-I CaAl(95)-O CaAl(85)-O CaAl(75)-O CaO 圖4-1 以有機鋁與硝酸鋁改質之氧化鈣的XRD分析圖譜 2 Theta (degree) 20 40 60 80 Intensity ( a.u.) Fresh 1st cycle 20th cycle A A A C C C C C A Ca₁₂Al₁₄O₃₃ C CaO A A A 圖4-2 CaAl(95)-O 吸附測試前、一次吸附後及經過 20 循環後之 XRD

(48)

圖4-2比較了進行吸附測試前以及在管柱系統中吸附一次、經20 次循環吸脫附後CaAl(95)-O吸附劑的XRD圖譜，在吸附二氧化碳一次後經脫附處理的CaAl(95)-O，其XRD圖譜中主要的特徵訊號仍僅包括 CaO與Ca12Al14O33，並未見任何CaCO3的特徵訊號，顯示大部分被捕捉下來的二氧化碳可在實驗所設定之操作環境中脫附掉，少有殘留者。而CaAl(95)-O經20次循環吸脫附測試後，經XRD圖譜的鑑定可發現其中所含物種仍為Ca12Al14O33與CaO，表示在實驗所設定的溫度範圍及各種操作因素下，Ca12Al14O33不會進一步變質，確保其能在氧化鈣再生時發揮功用。利用Scherrer Equation(公式4-1)可分別計算出圖4-2中循環測試前 /後CaAl(95)-O之CaO與Ca12Al14O33的晶粒大小，其結果整理於表4-1。由計算結果可知，CaO與Ca12Al14O33的晶粒大小似乎並未隨著循環次數的增加，而有明顯的變化，其中CaO的晶粒大小則較Ca12Al14O33稍微大一點。而式4-1中t=晶粒大小(nm)；λ=波長=0.154(nm)；B=半高峰寬，以弧度表示。

θ

λ

Bcos 0.9 t= (4-1) 為瞭解以天然石灰石做改質之可行性，本研究將國內花蓮某地開採之石灰石先在900 ℃的高溫下鍛燒2小時，回收後以其取代藥品級氧化鈣作為改質前驅物，製備出lime-CaAl(95)吸附劑，其XRD分析圖譜見圖4-3，可發現該吸附劑僅只包含CaO與Ca12Al14O33的特徵訊號，顯示這批石灰石中氧化鈣的純度頗高，或許其中可能有他類元素的存在，但因含量太少，其物種的結晶不易被儀器偵測到。

(49)

表4-1 CaAl(95)-O 內部成分之晶粒大小 crystallite size (nm) CaO Ca12Al14O33 Fresh 14.98 12.57 After 1 cycle 15.53 12.57 After 20 cycle 14.98 12.97 2 Theta (degree) 20 40 60 80 Intens ity ( a.u.) CaAl(95)-O lime-CaAl(95) A Ca₁₂Al₁₄O₃₃ C CaO A A C C C C C 圖4-3 CaAl(95)-O 與 lime-CaAl(95)吸附劑之 XRD 圖譜比較

(50)

4.2 氧化鈣之再生能力測試 圖 4-4 為未改質之氧化鈣以 TGA 系統進行二氧化碳吸脫附測試的重量變化圖，一開始氧化鈣所損失的重量，即是前處理步驟中將吸附劑表面之雜質脫除造成，圖中每一個波峰表示氧化鈣在 650℃下吸附二氧化碳 10 分鐘後的重量，波谷則表示其在 850℃完全脫附二氧化碳後的重量，為了解氧化鈣對二氧化碳的最大捕捉量，實驗中將最後一循環的吸附時間延長為1 小時。由圖可發現，於每一循環的脫附程序中，氧化鈣的重量皆可回復至吸附前的重量，表示本實驗所設定之850℃下恆溫 1 分鐘的條件，能將各循環中所有被捕捉下來的二氧化碳完全脫附，因此可以推論氧化鈣的劣化並非因脫附未完全引起。而在最後一循環的1 小時吸附階段中，由氧化鈣的重量與時間變化趨勢來看，1 小時的吸附時間似乎仍無法達到其最大的二氧化碳吸附容量，但考量到實場運作時，單一循環通常不會花費太長的時間，因此本研究將飽和吸附時間訂為1 小時。在TGA 系統中，可藉由吸附劑重量的變化，計算出其吸附容量，將氧化鈣各循環的吸附容量計算整理後繪於圖 4-5，可清楚了解氧化鈣於再生時的劣化情形。氧化鈣對二氧化碳吸附容量於測試的前幾循環有較快速下降的趨勢，至後期則稍微平緩，當測試至第 22 循環時，氧化鈣在10 分鐘內的吸附容量僅有約 0.130 g CO2/g sorbent，較其於第一循環中的0.238 g CO2/g sorbent 降低不少，在最後一循環的 1 小時吸附下，其飽和吸附量也僅和第一循環中的吸附量相近，可見未改質的氧化鈣劣化相當嚴重。

(51)

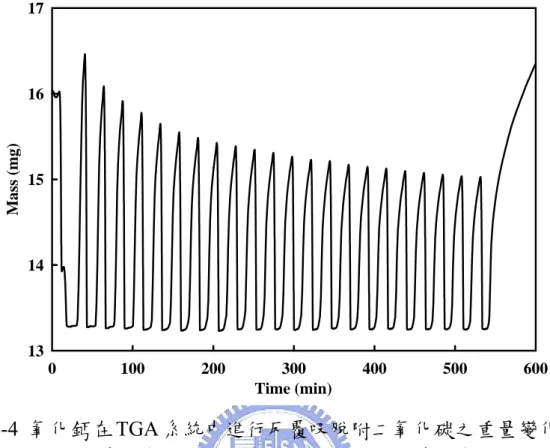

Time (min) 0 100 200 300 400 500 600 Mass (mg) 13 14 15 16 17 圖4-4 氧化鈣在 TGA 系統中進行反覆吸脫附二氧化碳之重量變化(各循環吸附時間為10 min，最後一循環的吸附時間為 1 hour) Cyclic number 0 5 10 15 20 Adsor p ti on capaci ty (g CO 2 /g s o rb en t) 0.0 0.1 0.2 0.3 圖4-5 氧化鈣再生能力測試結果(各循環吸附時間為 10 min，最後一

(52)

4.3 以鋁對氧化鈣進行改質 4.3.1 硝酸鋁 vs. 有機鋁 以硝酸鋁改質之氧化鈣(CaAl(75)-I)與未改質之氧化鈣(CaO)對二氧化碳的循環吸附量繪於圖4-6，圖中顯示不論改質前/後的氧化鈣，其吸附容量皆隨著循環次數的上升而逐漸下降。在吸附時間為10分鐘的前22循環中，CaAl(75)-I在開始的幾個循環中有較佳的二氧化碳吸附量，經過約15循環後，其吸附量開始低於CaO，但在吸附時間為1 小時的最後一循環中，CaAl(75)-I的吸附容量則較CaO來得高，此結果顯示經過多次循環再生後，CaAl(75)-I在第一階段(吸附的前10分鐘) 的吸附速率比CaO慢，但其第二階段(10~60分鐘)的吸附速率較快。正如文獻中所提，氧化鈣捕捉二氧化碳之第一階段的快速吸附段主要受到吸附劑表面積的限制，當吸附劑表面被反應後的生成物(碳酸鈣)覆蓋後，二氧化碳通過此生成物層的擴散行為則為第二階段之緩慢吸附段的限制因子，因此可知吸附劑的比表面積和其孔洞大小分布對吸附速率的影響甚大[8, 58]，惟本研究中以TGA進行吸脫附測試所使用的樣品量甚少，尚不足以進行比表面積與孔洞分佈之分析，因此目前缺乏有力的證據來解釋改質前與改質後氧化鈣在吸附行為上的差異。圖4-7為本研究以有機鋁(CaAl(75)-O)與硝酸鋁(CaAl(75)-I)改質後氧化鈣之再生能力比較，CaAl(75)-O於前8個循環中的吸附容量皆低於CaAl(75)-I，但之後其吸附容量則較CaAl(75)-I高，且其劣化速率明顯較慢，因此可知使用有機鋁會比以硝酸鋁改質氧化鈣有較佳的再生能力，造成此結果的原因，可能為有機鋁前驅物較硝酸鋁更容易在製備過程中分解，讓氧化鋁(Al2O3)更均勻的分散在氧化鈣顆粒間，有機鋁生成氧化鋁的反應途徑如下：

(53)

2Al[OCH(CH3)2]3(s)+27O2 Æ Al2O3(s)+18CO2(g)+21H2O(g) (4-2) 另氧化鋁與氧化鈣在吸附劑中生成Ca12Al14O33的反應如下： 12CaO(s)+7Al2O3(s) Æ Ca12Al14O33(s) (4-3) 氧化鈣經有機鋁改質後，均勻分散於吸附劑中的Ca12Al14O33能有效抑制其燒結情況，提高再生時對二氧化碳的吸附容量。選用有機鋁改質尚具備以下優勢，本研究過程中發現使用硝酸鋁與氧化鈣大量製備CaAl(75)-I時，其在吸附容量的表現上變得十分不穩定(此部分結果將稍後討論)，但使用有機鋁前驅物時則無此現象，不論少量或大量製備時，其所生產之吸附劑品質皆較穩定。此外，以硝酸鋁改質氧化鈣，會於製備過程中產生高濃度的NO2氣體(反應式如下)[5]： 4Al(NO3)3(s)Æ2Al2O3(s)+12NO2(g)+3O2 (g) (4-4) 此產生的NO2則必需花費更多的心力去處理，但若選用有機鋁當前驅物時，其製備時僅會產生二氧化碳副產物，此副產物則可於二氧化碳捕捉系統中一併去除，因此有機鋁較硝酸鋁為更佳的改質添加物。於圖4-7中亦可發現，使用有機鋁改質的CaAl(75)-O，其吸附量在測試的前幾循環中有增加的趨勢，許多文獻中經改質的氧化鈣亦有相同的情況[6, 53]，引起此現象的可能是改質氧化鈣時，因製備程序中有高溫鍛燒的步驟，受到些許氧化鈣燒結的影響，令吸附劑產物中的氧化鈣顆粒表面較光滑，使整體吸附劑的比表面積下降，又測試時吸附時間僅有10分鐘(快速吸附段，與比表面積大小有關)，所以改質之氧化鈣在一開始有較低的吸附容量，當測試進入再生階段，碳酸鈣反應回氧化鈣時，有機會增加其表面的粗糙度，使表面積變大，因此二

(54)

Cyclic number 0 5 10 15 20 A d so rpt ion ca pacit y ( g C O 2 /g s o rb en t) 0.0 0.1 0.2 0.3 CaAl(75)-I CaO 圖4-6 以硝酸鋁改質之氧化鈣(CaAl(75)-I)與未改質氧化鈣(CaO)之循環吸附容量比較 Cyclic number 0 5 10 15 20 Ad sorption c a pacity (g CO 2 /g so rb ent ) 0.0 0.1 0.2 0.3 CaAl(75)-O CaAl(75)-I 圖4-7 氧化鈣經有機鋁(CaAl(75)-O)與硝酸鋁(CaAl(75)-I)改質後之再生能力比較

(55)

4.3.2 有機鋁最佳改質比例 為找出吸附劑中CaO與Ca12Al14O33的最佳比例，研究藉由調整氧化鈣與有機鋁前驅物的添加量製備出不同比例的吸附劑，而各吸附劑循環吸脫附二氧化碳的測試結果繪於圖4-8，當氧化鈣在吸附劑中的含量逐步由75 wt%提升至95 wt%時，可發現其對二氧化碳的吸附量明顯增加，經過22循環的吸脫附測試，CaAl(75)-O與CaAl(95)-O的吸附量分別為0.141與0.174 g CO2/g sorbent，後者較前者多出約23 %的吸附量，同樣在1小時飽和吸附中，CaAl(95)-O亦比CaAl(75)-O高出23 % 的二氧化碳吸附容量。使用有機鋁改質的吸附劑中，以CaAl(75)-O於再生時的劣化情況最為平緩，這是因為其中所含Ca12Al14O33量最多的關係。Ca12Al14O33 在吸附劑中扮演一種惰性的材料，在實驗所設定的溫度下其結構十分穩定，藉由本研究的改質方式，能將其均勻分散在氧化鈣顆粒之間，避免脫附過程中氧化鈣的顆粒燒結在一起而造成再生時的吸附量降低。但由於Ca12Al14O33不與二氧化碳反應的特性，吸附劑中較高的 Ca12Al14O33含量亦代表其中僅有較少的氧化鈣能被利用，令整體的吸附量較低，為了同時兼顧吸附劑在吸附量與再生能力上的表現，本研究方提高吸附劑中的氧化鈣含量以進行測試。若進一步將氧化鈣含量提升至98 wt%後，該吸附劑在測試的前10 循環中雖有最高的吸附容量，但其劣化速率亦明顯較快，經過20循環後，其吸附量已降至含85 wt%氧化鈣的CaAl(85)-O相同，而在最後一循環的長時間吸附中，CaAl(98)-O的吸附量更僅與含75 wt%氧化鈣的 CaAl(75)-O相同，因此在同時考慮吸附容量與再生能力的表現，推論 CaAl(95)-O有最佳的CaO/Ca12Al14O33比例，因此我們僅需添加少量的
