坡地社區開發施工作業手冊之建立

全文

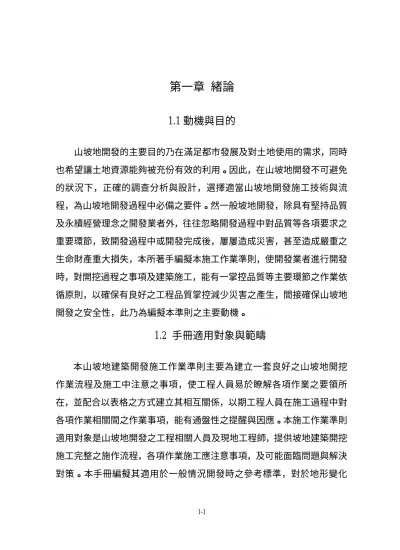

(1)第一章緒論 1.1 動機與目的山坡地開發的主要目的乃在滿足都市發展及對土地使用的需求，同時也希望讓土地資源能夠被充份有效的利用。因此，在山坡地開發不可避免的狀況下，正確的調查分析與設計，選擇適當山坡地開發施工技術與流程，為山坡地開發過程中必備之要件。然一般坡地開發，除具有堅持品質及永續經營理念之開發業者外，往往忽略開發過程中對品質等各項要求之重要環節，致開發過程中或開發完成後，屢屢造成災害，甚至造成嚴重之生命財產重大損失，本所著手編擬本施工作業準則，使開發業者進行開發時，對開挖過程之事項及建築施工，能有一掌控品質等主要環節之作業依循原則，以確保有良好之工程品質掌控減少災害之產生，間接確保山坡地開發之安全性，此乃為編擬本準則之主要動機。. 1.2 手冊適用對象與範疇本山坡地建築開發施工作業準則主要為建立一套良好之山坡地開挖作業流程及施工中注意之事項，使工程人員易於瞭解各項作業之要領所在，並配合以表格之方式建立其相互關係，以期工程人員在施工過程中對各項作業相關間之作業事項，能有通盤性之提醒與因應。本施工作業準則適用對象是山坡地開發之工程相關人員及現地工程師，提供坡地建築開挖施工完整之施作流程，各項作業施工應注意事項，及可能面臨問題與解決對策。本手冊編擬其適用於一般情況開發時之參考標準，對於地形變化. 1-1.

(2) 大、地質情況不良及地下水位高等之特殊開發情況下，宜透過妥善之規劃、調查與監測等周全事宜，以能在成本、工期、品質與安全等各方面能臻於至善。. 1.3 開挖施工作業程序之研訂山坡地建築開發程序包含土地取得、申請開發許可、雜項執照申請、雜項工程設計施工、申請雜項使用執照、辦理土地變更編定、申請建築執照、房屋建築施工、申請建築使用執照、完工交屋與維護等，見圖 1.1。土地取得申請開發許可雜項執照申請手冊之範疇雜項工程設計雜項工程施工申請雜項使用執照辦理土地變更編定申請建築執照房屋建築施工申請建築使用執照. 完工交屋與維護. 圖 1.1 山坡地建築開發程序. 1-2.

(3) 其中山坡地建築開挖主要施工作業內容大略可分成坡地開挖前置作業、整地與回填、排水工程、擋土工程、施工中之防災措施、山坡地監測與建築構造開挖與回填等等，如圖 1.2。說明如下： 1.調查工作 A.地形測量—進行坡地建築開挖施工前應先針對地形與設計圖是否大致相符，及整地週圍之環境作一概要性之勘查，如有疑慮需要再進行補充地形測量。 B.地質鑽探—若建築開挖基地之地質情況與設計圖有出入或開挖過程中發現地質變化超過預期時，得視需要再進行補充鑽探工作。 C.其他調查—其他諸如開發基地附近之車輛動線和河溝、取棄土壤位置、建築物、廢棄物等之調查處理，這些調查工作應事先完成。 2.表面清除山坡地開發整地施工前，應先將開發區內之樹木、雜草及既有之建築物等清除，但清除工作不能漫無章法地一次全部清除，應按開發區及配合開挖整地施工計劃分期分區進行，並應注意天候之影響及梅雨季節之來臨，且配合水土保持工作，尚未進行整地施工部份，於樹木砍除宜暫將樹根保留，以能確保在未整地開挖部份之涵養，避免水土流失，造成下游地區災害。 3.攔沙壩、沉沙池及地下盲溝之施作施作攔沙壩及沉沙池等設施，主要作為阻緩雨水之快速宣洩，避免造成沖刷及攔沙功能；若開發面積大河溝狹長，則宜視情況再予加. 1-3.

(4) 第三章坡地開挖施工前置作業. 3.1環境及地質調查. 第四章整地開挖與回填. 4.1不適用材料挖除. 第五章排水工程. 第六章擋土工程. 5.1地下排水. 6.2剛性自重式. 第七章防災措施. 7.1施工中開挖臨時支撐. 3.2工程施工計畫擬定. 第八章坡地監測. 8.1作業方法. 第九章建築構造開挖與回填. 9.1基礎開挖. 8.2監測儀器之適用性表面清除. 排水管涵. 三明治. 鋼軌樁. 重力式. 微形樁. 3.3工程施工管理機制即有建築物拆除或設施拆除軟弱或腐植土挖除與置換. 普通混凝土管離心式混凝土管箱涵. 4.2整地開挖與回填. 基礎型式. 8.3監測儀器之步驟與應注意事項樁基礎. 半重力式. 7.2暴雨與排水及蓄洪沈砂措施. 獨立基腳. 扶壁式箱（石）籠. PVC. 筏基礎. 聯合基礎. 懸臂式排水盲管. 簡易擋土措施. 9.2擋土設施. 6.3柔性自重式. 5.2地表排水. 7.3施工便道擋土開挖堆石. 排水明溝. 7.4施工中抽排水連續壁. 蛇籠草溝框條式. 臨時攔砂壩與蓄洪池. 加勁土. 臨時主、.次排水系統. 砌石溝砌磚溝混凝土溝. 鋼軌樁. 6.4錨拉式. 預鑄溝. 施工中抽排水設施. 7.5臨時邊坡保護措施. 土質溝幕牆（格樑）式跌水匯流井跌水. 排樁. 7.6邊坡維修. 排樁式. 6.5擋土背填及排水措施 6.6邊坡噴凝土、岩、釘邊坡植生. 圖 1.2 山坡地開挖施工作業內容. 1-4. 鋼版樁. 9.3鄰近邊坡安全維護.

(5) 亦需確實。 4.擋土牆與整地回填夯實山坡地開發無可避免的是擋土牆之施作，應以順應地形，避免大挖大填之方式，擋土之型式隨地質、開挖或回填情況而有不同施作方式，如在回填區之擋土牆配合整地構築柔性擋土牆等。 5.地表植生為防止雨水沖刷影響水土保持，在開挖、回填之完成面及邊坡必須及時進行草種噴植或掛網植生，以避免地表土石流失，影響坡面穩定安全。植生為最經濟有效之覆蓋方法，可防止逕流及雨水之侵蝕，保護坡面表土，不致流失，增加邊坡之穩定，且可美化環境。 6.構築地表溝山坡地在基地開挖回填等整地工作完成後，即需施作地表主要逕流溝，以宣洩地表水。開發如果完善地將水的問題處理好，則開發基地穩定安全，不會產生雨水隨處流竄，可說開發已成功了一半。 7.全區道路建立完成整地開挖與回填、排水及擋土設施後，即開始建立全區主次要道路系統，唯埋設於道路地下之公共管線系統於道路施作時儘量配合同時施作。 8. 基礎工程坡地開發整地過程中如有挖有填，需以擋土措施或修坡方式處理，而在基地建築前如前所述需先行鑽探調查，在填方地帶如為高填土，建築物則需考慮沈陷或位移問題而施作基礎工程或其他預防沈陷之基礎措施等。 9. 水土保持措施. 1-5.

(6) 在雜項工程階段中重要之水保措施如地下水收集，攔砂蓄洪填及地表逕流溝等設施已完成，但在房屋建築階段亦需針對建築基地檢討其水保措施是否需再加強，及私設道路之排水房屋構築後之排水系統是否完善，擋土牆之背填排水及如何將建築基地地下及地表之排水導入已完成之水保系統內等。 10. 公共設施在雜項工程階段公共設施如污水處理廠，污水之幹線，自來水管線、電力、電信、瓦斯等管線系統均已埋設完成，但在房屋建築階段則需考量基地建築各項管線措施與已鋪設之公共設施系統連結及未來維設，清理之人孔設置，變換措施等。 11. 房屋建築基礎施工山坡地開發於雜項施工完成後即進行房屋建築基礎施工，其施作方式與一般建築施工並無太大之差異，以下即為施工期間所應考量之因素及注意項目： A.房屋基礎之施作如基樁、地盤改良措施、擋土牆、整地開挖回填等。 B.棄土問題，建築整地開挖多餘之土方運棄，土方棄土場位置，防災措施，運距等之考量。 C.施工暴雨來臨，防災措施之準備，避免使下游產生污染，河道堵塞等，必隨時注意維護，清理等。 D.施工及材料進出道路，工作場及清洗設備之規劃。 E.施工順序及工程進度，品質管控，人員調配材料選用與檢驗儲存，及施工檢驗等。 F.安全監測系統建立如回填土之沈陷及擋土牆之穩定，地下水. 1-6.

(7) 位之監測等。 G.施工中或客戶變更設計之處理。 12. 完工坡地維護竣工後之整地區域，更需要維護管理，諸如：加強邊坡穩定及保護，植生綠化等水土保持設施。並確實維護道路鋪面、路基穩固及安全，於豪雨期間更加強巡查路基穩固，加強巡視排水系統，維持通水斷面，並於豪雨過後清除淤積。坡地維護應查驗擋土設施監測系統是否異常變位及洩水狀況是否良好，提早發現問題，加強防護。其中應加強注意事項如下： A.既有房屋建築階段完成之道路、排水、景觀、房屋建築等之維護。 B.安全監測系統之繼續觀測並作記錄。 C.公共設施如污水處理廠之運轉操作，受配水池管線及機電系統之維護等。山坡地建築開挖時，各項工程在施作期間難免會產生些許的關聯，本表的目的在於使現場施作人員，能事先對於工程相關作業有概略之瞭解，並能於工程施作時能加以注意相關作業，以確保工程施工之安全與品質。見表 1.1。. 1-7.

(8) 表 1.1 山坡地開發相關作業關聯表整地工程整地工程. 排水工程. 擋土工程. 坡地監測. 防災措施. ◎. ◎. ◎. ◎. ○. △. ◎. ◎. ◎. 排水工程擋土工程坡地監測. ○. 防災措施. 相關程度. ◎：高. ○：中. △ ：低. 1-8.

(9) 第二章坡地建築開發作業程序 2.1 山坡地開發之特性山坡地開發建築與一般平地建築方式不同，其由土地取得後歷經申領開發許可，雜項執照、設計與施工，取得土地變更編定(丙建)核可，以至房屋建築完成，往往約需經過數年甚達十多年才能完成，其間需投入大量之資本，時間、人力、物力等，雖說其在土地取得單價可能較平地便宜，但往後要從無到有，往往需要大量難以估計之土地改良費用，況且坡地開發，其建築區位係位處於坡地，所需加強，預防災害發生之處理措施如擋土牆，水土保持措施，地質較弱破碎改良等方面補強措施等，是與一般平地房屋建築不同之地方，若稍有處理不當或疏忽，即可能為造成人員傷亡，財產損失或無法彌補之重大災害。故山坡地開發在雜項工程及建築工程之規劃、設計及施工階段，每一環節均需仔細計劃、檢討並確實執行，勿將山坡地開發當平地施工，才能避免因某一環節之疏忽而導致大災害之發生。. 2.2 文獻回顧近年來，大規模之山坡地持續開發，為落實山坡地施工安全與完工之維護，相關專家學者發表相當多之文章與書籍，以因應坡地工程的日趨複雜，並進一步提升施工品質與安全。於此分三階段來作為文獻回顧說明：（一）規劃設計階段內政部建研所「山坡地建築規劃設計階段安全防災技術手冊之研. 2-1.

(10) 究」，對於坡地建築現況與災害案例、國內外相關規劃設計法令規範與防災制度有深入之檢討，並且對於安全防災之規劃設計規範策略與系統架構做一闡述。另有台灣省土木技師公會【廖瑞堂 1998】「山坡地護坡工程設計」，其中對於常見的坡地災害、水文特性、護坡之種類與設計理念及原則與完整的設計流程有深入的說明。（二）工程施工階段內政部建研所「山坡地社區開發邊坡穩定工法技術現況調查與分析」，對於國內常用之邊坡穩定工法與現況做一概述，文中並針對日本及香港之邊坡穩定之工法及規範做相關之探討。【潘國樑 1991】「坡地開發與調查」書中對於基地調查、工址調查與監測、整地工程之整地排水、挖填方處理與邊坡穩定等有詳細闡述，文中對於坡地防災與管理體系亦有相關章節說明。另外台灣營建研究院「山坡地開發技術」對山坡地開發法規之探討、施工安全措施、施工之營建管理、預警系統之規劃及評估、監測技術與既有山坡地社區安全評估等，有概略的說明。（三）完工維護階段台北市土木技師公會「邊坡維修手冊」介紹維修管理的步驟，以及指導維修邊坡及擋土牆必須採取的措施，並提供有關例行維修檢查的範圍，與建議進行檢查之頻率。進一步界定專業技師維修檢查之範圍，最後針對台灣特殊地質邊坡維修檢查之建議。內政部營建署「坡地社區開發安全監測手冊」對於山坡地安全之防範、問題之查知及危險預警等功能之安全監測系統有詳細之述明，文中並對安全監測系統之規劃、儀器及裝設、觀測及判讀，以及管理維護等皆有詳細述明。內政部建研所「山坡地社區住宅安全檢查、維修管理與監測制度之研究」對山. 2-2.

(11) 坡地社區安全檢查、維修管理與定期監測、擋土設施安全檢查與維修管理準則等有詳細之闡述，並整合了山坡地社區住宅安全檢查項目表以供一般民眾或專業人員作為檢測之依據。此外台北縣政府工務局「臺北縣山坡地開發建築管理手冊」亦整合了相關文獻與法令，其涵蓋範疇係從山坡地開發許可、什項執照、建照執照、施工管理及使用管理等層面說明其各階段申請作業流程及書圖文件等相關規定。本手冊乃針對設計者與施工人員對坡地建築開發之施工須知，彙整了坡地工程施工相關之文獻，諸如雜項工程施工中之整地、排水、擋土牆、防災措施與坡地監測等山坡地開發流程與施工程序，並對其各項目適用情形及優缺點加以描述，最後提供各作業之應注意事項，以作為山坡地開發安全與維護之參考。. 2.3 坡地建築開發相關法令目前國內山坡地建築開發相關法令包含了土地開發規劃方面、建築設計方面、水土保持方面、環境影響評估方面等，相關法令之架構可見圖 2.1。由於本手冊乃定義於已取得雜項執照後之建築開發行為，故不對規劃設計與環境影響評估等方面多加說明，茲將其山坡地建築開發施工相關之法令規範整理如下：一、山坡地建築方面：主要由「山坡地開發建築管理辦法」及「建築技術規則建築設計施工篇-第十三章山坡地建築」為管制依據，尚有「公共工程施工綱要規範」、「建築技術規則建築構造篇-第二章基礎構造」等相關規定，作為坡地建築工程相關之土方、排水、擋土工程與基礎施工之參考依據。. 2-3.

(12) 「山坡地開發建築管理辦法」之相關章節如第三章雜項執照，述明山坡地開發建築申領雜項執照規定。第四章施工管理，述明施工管理之相關規定、雜項工程發現地形地質與實際工程設計不符之相關規定與雜項工程之安全防護措施相關規定。「公共工程施工綱要規範」之相關章節如第 02231 章清除與掘除、第 02235 章表土之保存及回填、第 02255 章臨時擋土樁設施、第 02256 章臨時擋土支撐系統、第 02309 章路幅整修、第 02316 章構造物開挖、第 02317 章構造物回填、第 02318 章渠道開挖、第 02319 章選擇材料回填、第 02320 章不適用材料、第 02321 章整地及路幅開挖、第 02322 章借土、第 02323 章棄土、第 02491 章地錨、第 02610 章排水管涵、第 02620 章地下排水、第 02635 章雨水排水、第 02830 章擋土牆、第 02920 章植草等皆對於施工有相關規定。二、水土保持方面：主要由「水土保持法及其施行細則」、「水土保持技術規範」構成土地開發在水土保持方面之管制，另有「特定水土保持區劃定及廢止準則」、「水土保持計畫審核及監督要點」亦輔助管制開發。其中以「水土保持技術規範」對於施工、維護與防災措施有較深入之說明，相關章節如下：第四章工程施工與維護，第五章防災措施等。. 2-4.

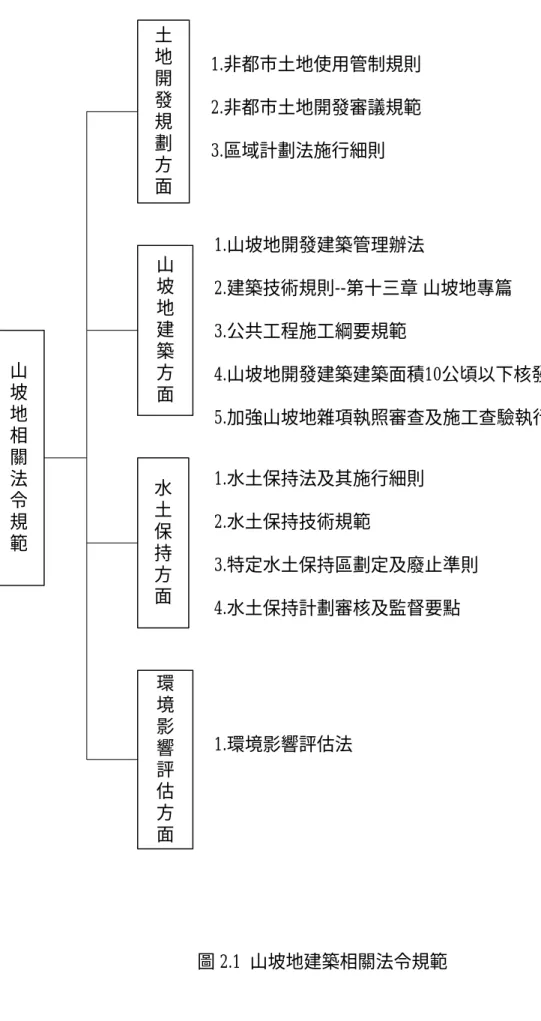

(13) 土地開發規劃方面. 1.非都市土地使用管制規則 2.非都市土地開發審議規範 3.區域計劃法施行細則. 1.山坡地開發建築管理辦法. 山坡地相關法令規範. 山坡地建築方面. 2.建築技術規則--第十三章山坡地專篇 3.公共工程施工綱要規範 4.山坡地開發建築建築面積10公頃以下核發開發許可應行注意事項 5.加強山坡地雜項執照審查及施工查驗執行要點. 水土保持方面. 環境影響評估方面. 1.水土保持法及其施行細則 2.水土保持技術規範 3.特定水土保持區劃定及廢止準則 4.水土保持計劃審核及監督要點. 1.環境影響評估法. 圖 2.1 山坡地建築相關法令規範. 2-5.

(14) 2.4 雜項工程規劃設計山坡地開發是一門綜合技術，需結合大地工程師、土木工程師、結構工程師等人員，所以嚴謹的山坡地開發案須經過開發許可、雜項執照和建造執照三階段的審查通過，才可以完成開發建築計劃。坡地開發之基礎工程即是雜項工程之規劃、設計與施工，而雜項工程之規劃與設計又是主導未來開發安全、成功與否之重要關鍵，其成果之良窳，影響未來建築開發之施工之難易、成品之品質、投入之成本及未來之維護管理等，故其工作首先必須緊密配合整體建築開發理念、平面構想與配置，規劃出幾個整地方案，經過仔細檢討修正，篩選出最佳之規劃方案後，即開始進行細部設計工作。規劃設計工作之內容包括地質調查、整地、道路、水土保持措施、擋土及排水措施、監測系統及公用設備等。雜項工程規劃設計為山坡地開發之初期作業，也是山坡地之重點要項。設計時應以順應原來之地形、地勢及自然環境為原則。. 2.5 雜項工程施工與完工後維護有良好雜項工程之規劃、設計，亦必須要有妥善之工程施工與完工後之維護配合，坡地開發之基礎工程才能達於至善。而雜項工程在施工前，必須依據細部設計圖說及施工規範等文件，作好周全之施工計劃。開挖施工時，應由專業大地工程師於現場配合實際開挖之地質狀況，並且適時提出支撐及基礎建議，才可能在施工時達到安全之目的，因此，雜項工程施工與完工後維護為山坡地開發另一重要階段。施工中應避免大挖大填，應配合原始地貌與高程，保持原有地形高程及排水地形，順應地形以階梯式或自然坡面整地反應地貌。邊坡. 2-6.

(15) 之穩定、回填之夯實。施工中之防災措施為施工中一重要項目，開挖臨時支撐工法應具備有「簡便」且「快速」之特性。適當的排水設施，不僅可將地表水排除，並且可達到穩定坡面防止沖刷的效果。利用適當的排水設施，將地下水予以排除，以防止坡面滑動或擋土之破壞。擋土措施、取棄土等每一項工作，均須確實去執行與完成。完工後亦須配合建築之開發，作好完善之維護，諸如水溝及攔砂壩、沈砂池之淤泥及雜物清理、邊坡或道路崩塌之處理，完工後應適時維護，以維持邊坡之良好狀況。邊坡常受到自然與人為因素之影響而破壞，、監測系統之持續觀察與維護，並適時適地的規劃各種坡地監測儀器，進而在施工中獲得各項觀測結果，並校核該觀測結果是否有異常行為發生，如有超出原設計之異常行為則需進一步分析及評估是否需做補強或變更設計。擋土措施之裂縫、移位之因應與處理、地表植生、以及公用設備之維護等。. 2.6 研究範圍本手冊之研究範圍乃針對於坡地建築開發階段，依據施工作業探討與坡地建築施工開挖時應注意之事項及檢核表之建立，進而將兩者結合，以建立一坡地開挖施工準則: 1. 收集坡地開挖施工作業流程，及相關施工技術資訊與經驗。 2. 整體性應注意事項。 3. 彙整坡地開挖各階段之作業要因與其關鍵性作業之處置對策及應注意事項。 4.建立坡地開挖施工之作業要因與管制對策。 5.結合作業流程與作業要因及對策，建立坡地開挖施工準則。 2-7.

(16) 期望透過本研究所建立之坡地施工準則，可提供相關人員及單位得以更具體、有效地掌握坡地開發施工過程中所應注意之事項及相關應變對策，以期提升坡地工程之品質、安全與績效；更且確保坡工程地長期營運與使用之零災害。. 2-8.

(17) 第三章坡地開發施工前置作業 3.1. 環境及地質調查. 山坡地建築開挖施工雖然業主於合法取得雜項執照前已初步之地形測量及地質調查，但因業主委任之顧問公司以請照作業為主，無法考量整體施工狀況，且各顧問公司之規劃設計圖品質良莠不齊，如以申請得之雜照書圖辦理施工，圖說及資料尚嫌不足，甚至無法施工，也容易照成施工危險。因為雜項工程完成而進行建築開挖，因為地形及地質調查為工程之前期項目，所以應事先完成。於工程之初期先予以確認，若與之前不相同則更正之，若有不相同處，則應告知業主或其代表，不可強行施工。而為確保施工安全，施工者對開發基地之地形及地質之掌握為首要任務，茲提供以下建議供參考。（一）地形測量：坡地之地形高低起伏變化大，且因樹木及雜草叢生，測量高程與實際高程常有誤差，故於規劃設計階段前，即應需進行實地大比例之地形測量，再依測量成果進行規劃設計作業，復於施工前樹木及雜草清除後再予進行基地高程檢測作業，如發現地形圖高程與實際差異過大處應即進行補測作業或即通知設計單位進行配合修正，以免造成施工困難及危險。（二）地質調查：施工單位於施工前應深入了解基地地質狀況，如發現現地地質與先前規劃設計之調查報告或施工圖說有差異時，或與先前之地行地貌不同時，應進行補充地質調查或現地試驗，切勿不予重視，以免施工後. 3-1.

(18) 埋下日後災害潛因，造成重大災害之情形，尤其大面積坡地範圍內常有斷層經過或不同之地質結構及崩塌地等存在，調查更應詳實。其他如開發基地範圍內及鄰近之水系、地下水位、地下水壓之調查與了解亦可做為施工之掌控或參考。總而言之，對基地之特性掌握度愈高，愈能確保日後施工之安全。山坡地開發具有相當之工程技術性，尤以台灣現實地質環境更為建築上重要性，山坡地開發工程地質調查之目的，在調查基地山坡地地質之穩定狀況，表 3.1 山坡地開發工程地質調查之內容即包含施工前及施工中所調查之項目，未來地質變數趨勢，以及應採取之防治方法。穩定山坡地平衡狀態方法很多，水土保持即是其中方法的一種，然而地質特性，影響工程規劃與施工。良好之工程施工，主要條件為資料的可靠，收集完善之資料和地質資訊有助於施工之順利，對山坡地充分之了解，山坡地開發工程地質之調查相當複雜，包括：工地地質結構，區域地質演變，土壤與岩石分類特性，因此山坡地開發與大地工程師、地質工程師密切配合，互相瞭解，益顯其重要性。山坡地開挖施工前置作業在環境及地質調查方面，現地地質與先前規劃設計之調查報告或施工圖說有差異時，應再次確認地形、調查當初所規劃與設計是否與現場有所不同，其中要注意之事項為，地形確認、對圖、高程之確定、檢測地質條件，開挖前先確定環境及工地周圍之相關情況。坡地開挖施工前置作業在環境及地質調查事項: （1）山坡地開挖施工前應確認地形。. 3-2.

(19) （2）對圖（現地地形是否與施工圖相同）。（3）山坡地高程之確定。（4）檢測地質。表 3.1 山坡地開發工程地質調查之內容調查項目. 工. 作. 內. 容. 1.基地附近範圍內地質文獻蒐集。一般資料之蒐集. 2.類似專案報告蒐集。 3.蒐集人文資料。 1.坡度調查。. 地形之測量. 2.坡向分析。 3.等高線地形圖繪製。. 航照之地質調查（遙測技術）. 1.廣域地形、地質構造、交通系統等。 2.地質、水系、植生。 3.工址的定點調查。 1.土層或岩層之種類分析與厚度。. 地質之調查. 2.土層或岩層。 3.地質軟硬程度。 1.水系與地形之關係。. 地下水調查. 2.地下水與地質之關係。 3.水量或水位之時間性變化。. 鑽探之調查. 1.深度、土壤組織、強度。 2.岩石強度、土壤稠度。 1.標準貫入試驗(SPT)。. 試驗室. 2.直剪試驗。. 土壤與岩石之試驗. 3.三軸試驗。 4.單軸抗壓試驗。. 3-3.

(20) 3.1.1 環境調查坡地環境調查之原則以瞭解計劃範圍內及鄰近地區可能影響計劃區之重要氣象、水文、地質或其他相關問題。坡地環境調查之方法與一般工程地質調查之手段相同，工址調查常用的方法與功能如下： 1. 基本資料收集（1）氣象資料雨量、颱風路徑統計、風向及地震活動等記錄。（2）相關地質文獻參照各級政府機構出版之地質評估資料，如經濟部中央地質調查所出版的區域地質圖幅及「台灣坡地社區工程地質調查與探勘報告」，工研院能資所出版的「台灣都會區環境地質資料庫」均能提供坡地開發利用的基本地質評估資料。此外各級政府機構所主辦的重大工程地質調查報告亦可借閱參考。上述報告通常至少提供區域地質、坡度分析及潛在崩塌等開發利用評估之基本工程地質資料。 2. 航照判釋航照能提供迅速而廣域的面狀判釋，尤其對崩塌地範圍或線形地質構造的辨識提供最佳工具，此外比較不同時期的航空照片，可確認崩塌地的活動性及滑動方向與崩塌範圍之變化。 3. 野外地質調查. 3-4.

(21) 調查工址內之地層岩性、地質構造與不連續面位態、間距、延續性及其性質外，對各崩塌地之範圍，植生或地表沖刷之狀況，工址內排水與積水（天然調節池）之現況，老舊崩塌地活動情形之現地查訪均為野外調查之重點。 4. 地形測量配合作業階段的適當比例尺之地形測量，可提供工址內的地形地物資料，為穩定分析之基本資料並可比對早期的地形資料。可研判崩塌地活動的情形。此外地形坡度的差異也常為地質變化的指標。 5. 地球物理探測常用之地球物理探測有震波探測及電阻探測，折射震波探測可藉由速度剖面瞭解低速帶的分佈及範圍、土岩之界面及開挖工法數量之評估。電阻探測則常用以調查地下水之分佈。 6. 地質鑽探可瞭解工址內的地下地質，對於土岩界面之判定，岩性及位態及可能滑動位置之確認，地質及滑動面的地質材料取樣以配合辦理室內試驗，地下水位、水壓變化及受壓含水層之探查均可藉由確實的鑽探工作得知。 7. 現地試驗及室內試驗配合鑽探取樣可辦理現場試驗如標準貫入試驗，水壓計或水位觀測井之安裝。以概略瞭解土層之力學特性及地下水文特性。此外如地形條件許可，現地直接剪力試驗亦可瞭解地質材料或滑動面物質之抗剪特. 3-5.

(22) 性，此外邊坡監測系統如傾斜儀之設置亦常為之。室內試驗多用以瞭解地質材料之物理性及工程特性。. 3.2 工程施工計劃之擬定山坡地建築專案在進行整體開挖施工前，需有周詳之施工計劃，以能控制整體施工之流程。其計畫主要為整體工程施工方法及施工程式之詳述，列出所需人員、機料及品質管制之方法，輔助以時程網圖控制，以確保工程施工能使妥善的計畫執行各項作業。其中工程施工計劃包含地下水、地表水、整地、土方，及臨時排水。計畫內容包含如下，提供參考： 1.. 施工作業計畫：工作組織及人力需求（包含人、機、料）施工機具之使用設備、. 動力之充分、水源及用地：主要工程材料、料源（借土場）。於施工前進行施工作業計畫，使工程進行順利及預先防範突發事件之情況。 2.. 工程預定進度之排定：施工計畫在山坡地開發整地階段，應特別注意工期進度與氣象因. 素之配合。在雨季及颱風期間，應避免開挖工程之進行，且應有完善之防災措施。工程預定進度之排定主要事先加強工程進度之管理，及確保工程成本及品質，應考慮天候之因素及進度排定之合理性，避免預定進度與實際工程產生落差。 3.. 施工程序及施工方法：. 3-6.

(23) 如開挖整地應由上而下，避免崩坍分區整地，避免全面性開挖，減少土壤流失，及注意臨時排水、施工便道、土方…等。施工程序之考量主要注意安全之因素，而其中盡量使用較安全之方法。 4.. 施工場所安全防範：預防施工對從事人員及事物災害之發生，避免工程因意外而延. 誤。施工場所之安全防範，如此可以增加工程之進度，亦可避免不必要之工程金費。 5.. 公共設施及鄰房之保護：對整地範圍鄰近之公共設施，如電塔及房舍需有妥善之安全措. 施。公共設施若處理的妥當，則可以增加工程之進度，而鄰房之保護，可減少不必要之困擾。 6.. 緊急防災計畫：緊急防災計畫安全措施，將可降低施工期間因意外造成之損失及. 可能之危害，如此可確保並維護人員之安全。緊急防災計畫應於事先安排完成，並於適當時間演練。 7.. 工程保險範疇確立：為預防工程災害損及業者利益、施工人員及事物，且與公共安全. 有關，應有保險制度，以確保工程順利進行。完善之施工計畫執行下，有關山坡地開發施工諸行為，將可得到更安全的防護網。. 3-7.

(24) 3.3 工程施工管理組織架構山坡地為有效執行工程監造、應擬訂健全組織架構，設立監造工程處及工務所、並選擇具有豐富學經歷及山坡地施工經驗之專長工程師參與。加強營建管理，提高工程品質，工程管理組織架構包含工程之運作及管理方面等。山坡地各方面專業的人才對於山坡地開發是很重要的，包括整地工程、大地工程、水利工程、土木結構工程、地質、水土保持、監測系統、景觀等方面。一般山坡地工程施工管理組織及負責項目包含： 1、建築工程：社區建築。 2、結構工程：山坡地檔土牆及整體安全之考量。 3、土方工程：負責整地、挖方與填方及監測等。 4、排水工程：包含地下排水及地表排水。 5、景觀工程：山坡地及社區整體景觀。. 3-8.

(25) 第四章整地開挖與回填 4.1 不適用材料挖除開發基地內所有圍籬、樹幹、農作物、樹根、亂草、垃圾、碎片，以及一切廢物損料及有機物等，經工程師認為該清除者，必須負責運離工地廢棄，惟若不妨礙房屋興建或道路之樹木，應給予保留，並應妥加保護。為避免填土施工後形成原地形與新填土間弱面之產生，造成弱面化動，整地施工前應將表土、樹木雜草事先清除運棄，並做好水土保持。山坡地不適用材料挖除應注意（1）山坡地開發之順序（開發面積過大時採分區分段實施）。（2）山坡地開發時挖除不適用材料應注意水土保持，避免災害之發生。（3）還未開發之山坡地區域應保留其樹木，不得任意砍伐（若考量施工之便利性必保留其樹根）。（4）山坡地不適用材料挖除之深度，應遵照工程師或地質師（專業技師）之指示。（5）山坡地開發時挖除不適用材料應注意挖除方向。山坡地開發之基地，無論應挖或應填，表面浮爛泥土及雜物均應挖除，其深度應遵照工程師或地質師（專業技師）之指示。. 4.2 整地開挖與回填山坡地整地期間之開挖與回填，應避免大挖或大填，儘可能地配合原始地貌與高程，保持原有地形高程及排水地形，順應地形以階梯式或自然坡面整地反應地貌。控制單點挖填深度及單位面積挖填土方量，開發基地. 4-1.

(26) 整體挖填土方平衡以確保山坡地開發期間之安全，圖 4.1 為進行整地回填之圖片。. 圖 4.1 整地回填. 整地開挖與回填應注意事項: （1）開挖之範圍應予確認。（2）開挖以自然坡度之露天開挖為原則，保留其原有地貌。（3）山坡地開挖與回填應注意開挖順序及方向。（4）山坡地回填之高度應遵照工程師之指示（考量排水設施）。（5）山坡地回填後壓實應達一定標準。（6）山坡地土壤含水量增加時，可能產生強度降低及濕陷之問題。（7）開挖與回填時應注意地表水及地下水之情形。. 4-2.

(27) 4.2.1 開挖或回填邊坡穩定邊坡地處理係利用工程與植生方法，將邊坡地加以整治使之達到安全穩定之目的。再根據地形、地質及土壤之特性，進行穩定之分析，並採取適當之保護措施。山坡地開挖或回填邊坡穩定方面開挖時若無法避開，則可考量將不穩定的部份全部或部份挖除。保持邊坡穩定主要是使減輕崩塌發生之可能，排水工程處理的好是邊坡穩定最常用的方法。另一重要方法是使用擋土牆結構，這是次於排水的最常用之方法。見效最快，但常與坡形改變與排水等工程共同配合。開挖與回填時亦須加入監測設施，確保施工時之安全。路基及邊坡之穩定在使路基、路肩、邊坡、擋土牆及其他保護路基設施，經常能保持穩定安全及完整。邊坡如遭受豪雨、地震或其他原因，發生開裂、滑落、沉陷、坍方或坡腳淘空，導致影響邊坡安全，應立即採取適當緊急措施，其注意事項如下: 1．坡地如有沉陷，起伏不平或被雨水沖刷，形成坑槽，應隨時用適當材料填補夯實至原有地貌。 2．山坡地缺口，如填土困難，應修築擋土牆，上邊坡易坍落之處，應以護坡穩定法保護之。 3．路基彎道處，其超高及加寬，如不符合規定標準，應予修正。 4．路基縱坡，如有起伏不平，應予整修使縱坡適宜。 5．坍方堵塞邊溝，易造成溢流沖刷，須隨坍隨清，保持邊溝暢通。 6．連接道路兩側之便道或其他道路，應在本路之路肩外側相連接不得影響本路設施，以免路肩形成凹凸不平現象，影響交通。. 4-3.

(28) 7．應注意防止路基被他人侵佔，如有被侵佔時應予清丈收回。 8. 山區道路上下線在同一邊坡上，其排水系統必須維持完整。常見的擋土措施有護坡、格牆、蛇籠、擋土牆、加勁擋土結構、結構框等，詳見於本手冊第六章。 4.2.2 整地回填滾壓與夯實山坡地回填滾壓與夯實，有其一定之標準，依施工規範或圖樣完成。若現場情形，則經工程師認為填高之處，並以核子密度儀（圖 4.2 核子密度儀）加以確認以下分回填和滾壓與夯實兩部份。（一）回填：填方土質（良質土）不得含有最大粒徑 15 ㎝以上之岩石或土塊，且粒徑在 60 ㎝以上之岩石或土塊，其含量亦不得超過 15﹪以上。填料必須分層填實，每層鬆土厚度不得超過 15 ㎝，碎石、砂、卵石及級配沙石厚度爲 30 ㎝初步整平後，用水均勻澆灌經 8 小時後，以震動式夯實機往覆夯實，至 90﹪密度。（AASHTO T180 之標準）滾壓與夯實：填土應該在最佳含水量時滾壓，如填土材料所含水份與最佳含水量不等時，應採用下列措施：（1）土質過濕，應在取土處設法排除積水，或等蒸發曬乾後取用。（2）如土質太乾，應灑水使其濕潤，至最佳含水量。（3）每日填土宜當日滾壓堅實，若因天雨，致未經滾壓之填土因過份潮濕變成爛泥者應除去重填。（4）填土時含水量過多時應進行翻晒，再予滾壓確認是否通過標準。. 4-4.

(29) （二）壓實度: （1）結構部份之回填土，須壓實至 90﹪以上之乾密度。（2）道路鋪層其填粒料之壓實須達 95﹪以上乾密度。（3）建築物及鋪面之基層部份之填土。 a、黏性土壤壓實度須 90﹪以上。 b、道路鋪層部份壓實度須 95﹪以上。無黏性土壤之回填壓實依美國材料試驗學會 ASTM D2049 規定最小相對夯密度須 70﹪以上。. 圖 4.2 核子密度儀. 4-5.

(30) 4.2.3 邊坡保護與植生邊坡防護工程(以下簡稱護坡)係為防護坡面之風化、沖蝕等，包括乾砌或漿砌卵石、片石、塊石或琢製石塊護坡、堆石護坡、堆石填漿護坡、袋裝混凝土護坡、串混凝土塊護坡、混凝土護坡、噴凝士護坡及蛇籠護坡等。護坡應依設計圖所示之位置、式樣、尺寸、線向及高程，或依工程師之指示施工。路基邊坡因坍塌或其他原因而致表土裸露，其坡面應盡量設法保護或覆蓋，植生為最經濟有效之覆蓋方法，可防止逕流及雨水之侵蝕，保護坡面表土，不致流失，增加邊坡之穩定，且可美化環境。山坡地基地開發過程當中會短期或長期地影響到植物之生長。例如在開發中，開挖會切斷部份根系，地下水不斷滲流或抽汲地下水會降低地下水面，改變地形增加侵蝕，開發完成後影響更為深遠。植生前期作業係指邊坡播種或栽植植物前所作之坡面基礎安定設施及其相關作業，俾造成適合植物生長、繁殖與演替之立地環境。其目的有下列幾項： 1.利用簡易設施，穩定坡面，改變坡度，安定風化土層減低沖蝕。 2.改善硬質土或無土壤岩石地等不良生育基盤，或排除不利植物生育之土層，造成有或排除不利植物生育之土層，造成有利植物生長。 3.緩和及防止風害、土壤涷結等影響植物生長之應力環境。目前的山坡地邊坡保護與植生有下列幾種：植草苗法（圖 4.3）、植生帶法、噴植法（圖 4.4）、挖穴施肥鋪網客土噴植法、掛立體網噴基材工法（圖、打樁編柵法等。 4.5）. 4-6.

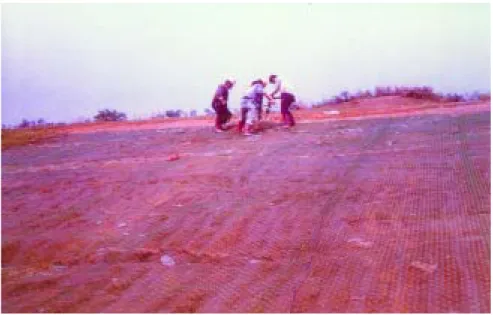

(31) 圖 4.3 植草苗法. 圖 4.4 坡面覆蓋噴植情形. 4-7.

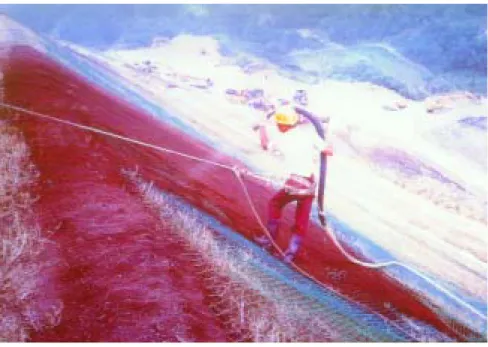

(32) 圖 4.5 掛立體網噴基材工法施作情形. 植生施工時期應了解，立地條件及土壤硬度選擇適當植生方法，以春秋為宜。植生完成後填土坡原地面應將植被表土及雜物清除，並儘可能將填方嵌入原有坡內。施工中如發現設計深度之基礎土質鬆軟應即追加深度或補強之，並且填方應分層確實夯實。植生調查時須特別注意樹木枯萎，樹幹裂開或彎曲、傾倒等異常現象。當開挖裸露之岩層面若極易風化，應儘速處理。如考慮生態綠化草花之美化效果，可酌量增加植物種子之種類及數量。完工後應適時維護，以維持邊坡之良好狀況。邊坡常受到自然與人為因素之影響而遭受破壞，破壞發生之原因大致上可歸納為驅動力之增加及抵抗力之減少兩種原因。邊坡穩定綠化宜因地制宜，採用工程、植生方法或二者相互配合方式處理，一般依現場之需要，在坡腳以工程方法穩固之，並配合縱橫向排水溝排水，再實施坡面植生綠化，並需有妥善的管. 4-8.

(33) 理維護。一般邊坡穩定綠化的施工方法依現場所需，可略分為以下數種。表 4.1 邊坡穩定綠化的施工方法工法種類. 工法種類噴植法. 植生方法. 植生帶法植草苗法打樁編柵法. 工程方法固定框法. 分 1. 2. 3. 1. 2. 3. 1. 2. 1. 2. 1. 2. 3. 4.. 類. 直接噴植舖網噴植挖穴舖網噴植稻草植生帶法棉織植生帶法纖維植生帶法等高現值草苗法育苗袋育苗穴植法萌芽樁法不萌芽樁法預鑄式水泥框法塑膠預鑄框法鐵製框法自由樑框法. 而「完善的基礎工程」、「適當的植生方法」及「妥善的管理維護」，為邊坡穩定之三項重要工作，而基礎工程之良窳為影響坡面穩定綠化成敗之主因。 4.2.3.1 植生工法之優點表 4.2 植生工法之優點工法種類. 植生方法. 工程方法. 優點 1.施工方便，節省經費及時問。 2.適於復原為自然性、多樣性的植物群落。 3.適於廣大面積之快速綠化與美化。 4.改善不良生育環境，促使形成表層土壤。 5.植生種子之獲得、貯藏與運搬容易。 1.短期間覆蓋地面，對表層土壤之保育極為有效。 2.可利用各式框桁進行排水與阻滯逕流，減少坡面土壤沖刷流失。 3.可促進植物生長，加速邊坡穩定與綠化。. 4.2.3.2 施工作業流程. 4-9.

(34) 坡面穩定的方法宜因地制宜，其分類也因使用的材料而有所不同。一般而言，植生方法均較為單純且簡單，因此在此我們僅舉「預鑄式水泥框法」作詳細敘述。 A. 坡面整修. 預鑄框製作. C. 框條吊放固定. D. 客土植栽或砌石. 圖 4.6 預鑄式水泥框工法作業流程. 4.2.3.3 關鍵作業分析與應注意事項. 4-10. B.

(35) 表 4.3 預鑄式水泥框工法關鍵作業與應注意事項工作步驟坡面整修預鑄框製作框條吊放固定. 應注意事項 1.修整坡面之坡度. 施作基準修整之坡度需緩於 1：0. 8. 2.修整之坡面平整度 1.預鑄框之尺寸 2.預鑄框型式之確定 1.基盤間隔. 修整之坡面需平順，使框條與坡面接合依規範規定依規範規定依規範規定. 2.錨件與坡面之方向錨件應以與坡面垂直 1.回填客土之夯實整平回填客土應充分固定、夯實整平，其程度依規範規定 2.客土材料客土材料以砂質壤土、堆肥及台肥五號復合客土植栽與砌石材料 3.植草之草種植草應以當地最適當草種 2~3 種混和種植為原則. 4.2.3.4 預鑄式水泥框工法可能問題與可行對策表 4.4 預鑄式水泥框工法可能問題與可行對策工作步驟. 可能問題可行對策坡度過陡（坡度大於 1.角度差距不大時，再次修整。坡面整修 1：1） 2.角度差距大時，重新評估工法之適用性。坡面不平整，凹凸過大重新評估工法之適用性。尺寸大小不合事先確定尺寸預鑄框製作型式無法確定至現場確定間距不當確實放樣與量測框條吊放固定錨件與坡面不垂直確實放樣與量測夯實不足加強夯實客土植栽與砌石材料沒達到標準予以更換草種選擇錯誤確實調查. 4.2.3.5 施工作業流程與應注意事項之結合. 4-11.

(36) A. 坡面整平. 1.修整之坡度需緩於1：0. 8 2.修整之坡面需平順，使框條與坡面接合. 預鑄框條製作. C. D. B. 框條吊放固定. 客土回填與植生. 1.回填客土應充分固定、夯實整平 2.客土材料以砂質壤土、堆肥及台肥五號復合材料 3.植草應以當地最適當草種 2~3種混和種植為原則. -. 圖 4.7 預鑄式水泥框作業流程與應注意事項之結合. 4-12.

(37) 第五章排水工程近年來，由於可資利用之平地，隨著經濟的日益發展而日漸減少，山坡地之開發利用乃勢之所趨，而排水系統關係者坡地開發之成敗。不過由於台灣本島地勢陡峻且地質特殊，加以雨量充沛且集中，每當颱風季節常因充沛雨量無法即時排除，對於一些未妥善處理之山坡地建築常造成重大災害，追究其主要肇因，除了對地質不夠了解外，就是對於水沒有作妥善處理。適時將地表水排除，以防止經由滲透作用，造成土壤中或岩盤層縫中之孔隙水壓增加，而造成坡面之崩塌或滑動。避免因地表水之大量滑動，對裸露地表面產生沖蝕，因其不僅造成土壤沖蝕和土地敗壞，甚至會導致下坡面之災害。適當的排水設施，不僅可將地表水排除，亦可達到穩定坡面防止沖刷的效果。且可將地下充沛的孔隙水予以排除，以防止坡面滑動或構造體之崩塌。如果排水的處理不當，終將影響到侵蝕的加劇、邊坡的不穩定、及不等量沉陷。故排水是坡地開發中非常重要的工作，排水處理的好，坡地安全性可以提高很多。排水工程之目的在攔截地表或地下水，並加以誘導排除，避免邊坡因水的影響（如孔隙水壓升高、抗剪強度降低、含水量增加）而破壞，故排水工程應依據地形、地下水或岩盤面分佈狀況之調查後，再選擇最有效而經濟之方法。使眾多坡地原地形之自然水路或湖泊，均有長遠調節排水之功能，勿輕易改變或廢棄，在開發後之排水容量均應遠較原自然地貌為大，否則水路之阻塞常迅速造成邊坡之崩塌。如上可見排水是坡地開發中非常重要的工作，排水若處理妥當，坡地開發可以說已成功一. 5-1.

(38) 半，相對地坡地安全性可以提高很多。下面將針對地表排水及地下排水予以敘述說明。. 5.1 地下排水坡地開發整地時在填方部份常因原地下水及表面滲水，易造成新舊地層軟弱坍滑，或因滲水造成岩盤潛在滑動之虞。故在填方區宜事先做地下水收集排除工作，其施作方式說明如下。 1.施工前於原山谷地形處埋設魚骨狀之地下盲管主線，藉以能收集原排水路逕流及高地下水位之滲水，於下游處排入幹渠或沉沙池中。 2.再於填土區分層埋設盲管支線，藉以收集地下水及表面滲透水，且於區內設有豎井做為施工中臨時排水及清理之用。【余壬癸 1998】地下水排除工程有暗渠、排水孔、集水井（圖 5.1）、地下截水工程等。通常依據地下水調查狀況，配置集水井。地下截水工程常利用版樁或灌漿，將淺層地下水加以攔截，再利用暗渠將其誘導至地表排除之。山坡地地下排水有多項工法（排水管涵：排水盲管、透水管、RC 管、PE、HDPE 或 PVC 管、箱涵）（圖 5.2、5.3、5.4、5.5），地下排水放置地點應予考量縱向與橫向盲溝所設置之方向與順序，地下排水以自然坡度為原則，保留其原有地貌，同時並考慮截水器或集排水管設置之位置。. 5-2.

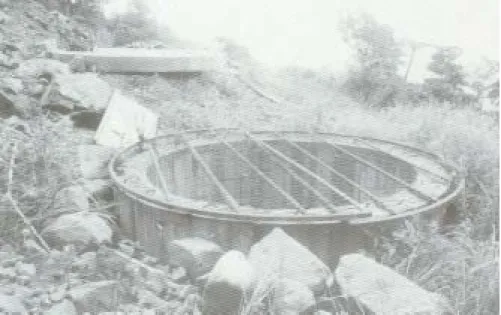

(39) 圖 5.1 集水井. 圖 5.2 地下排水盲管. 5-3.

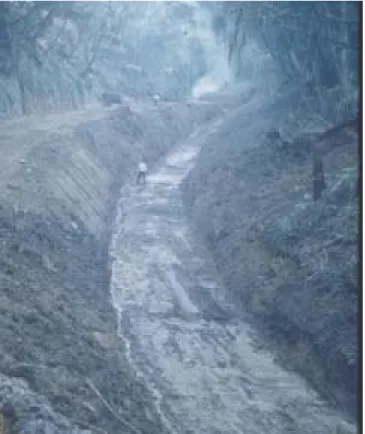

(40) 圖 5.3 排水盲溝施作前清理情形. 圖 5.4 排水盲溝施工情形. 5-4.

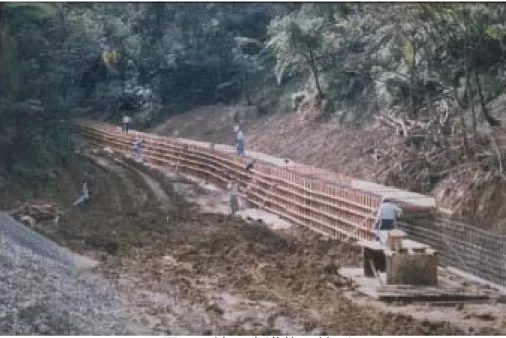

(41) 圖 5.5 地下盲溝施工情形. 本手冊以較常用之工法（涵管）予以說明，並探討其施工流程及注意事項。 5.1.1 概述涵管為山坡地地下排水佈設方式之一，其可分為普通混凝土管、離心式混凝土管、及箱涵。施工方式為先將溝槽開挖至設計圖或施工規範所規定之寬度、深度及坡度。將不穩定或不適用之材料或岩石層挖除，墊層材料鋪築於涵管兩側，溝槽及築妥之基礎經工程師認可後，始可安裝涵管。於安裝前，涵管兩端應清理乾淨，安裝時避免在基礎上做不必要之操作，各管應相互接合及配置妥當，具有平順及均勻仰拱之涵管。涵管安裝妥善後，應立即以設計圖或施工規範所規定之材料回填至設計高程。溝槽經回填後應於任何荷重通過管頂以前徹底壓實之。所需之覆蓋層，應足以承受. 5-5.

(42) 在管頂上操作或通過之機具設計之最大荷重。 5.1.2 工法之適用性一般涵管可分為普通混凝土管、離心式混凝土管及箱涵。其各用途與功能如下： 1. 普通混凝土管：一般規格為長 60CM，管徑 20~120CM，以鋼筋混凝土鑄成。適用農地排水系統，道路最大負荷重限制爲 H-10。 2. 離心式混凝土管：一般規格管徑 20~120CM，有效管長爲 2.5M，鋼筋混凝土製品，以離心力法製造。適用於各種排水系統，道路最大負荷重限制爲 H-20。 3. 箱. 涵：鋼筋混凝土構造，一般為正方形或長方形，大小爲. 1M×1M~3M×3M，每 50CM 為一級，適用於各種排水系統，道路最大負荷重限制爲 HS-20，箱涵頂填上高自 0~7M。工法之優點：地下排水之目的在於將坡面地表下之多餘孔隙水排除，避免地表水過多造成沖刷而產生災害，或是將地下水位予以降低，以及遮斷來自鄰近或岩層中流動或滲透過來之水，而予以排除。地下水之排除不僅可保護路基，受益更大的是對擋土牆、邊坡之破壞與滑動之阻止。涵管施工之優點： 1.降低地下水位 2.保護路基及擋土牆，防止破壞與滑動 3.穩 4.引導水流防止災害 5.可引導大量之水流。. 5-6. 定邊坡.

(43) 5.1.3 施工作業流程地下排水工程有暗渠、排水孔、集水井、地下截水工程等，但一般有三種型式（普通混凝土管、離心式混凝土管及箱涵），地下排水施工作業流程如下：（圖 5.2）. A. 放樣. B. 溝槽開挖. C. 涵管墊層. D. 涵管之安裝. E. 回填. 圖 5.6 地下排水施工順序. 5-7.

(44) 5.1.4 關鍵性作業與應注意事項. 表 5.1 涵管關鍵性作業與應注意事項工作步驟 1.放樣. 關鍵性作業應注意事項施作基準 1.放樣精度依設計圖或施工規範 1.放樣點 2.儀器之架設 2.控制點測設依設計圖或施工規範 3.溝槽開挖點位測依設計圖或施工規範設參照 CNS 483A1001 之規定依設計 1. 溝槽開挖之 1.溝槽寬度圖或施工規範時機 2.溝槽深度依設計圖或施工規範. 3.溝槽坡度. 依設計圖或施工規範. 2.溝槽開挖 4.不穩定或不適用使用良質土置換軟弱或腐敗物材料挖除. 3.涵管墊層. 5.確時夯實，確保依施工規範基礎不致沈陷 1.涵管墊層之 1.墊層平整使水流正常材料 2.不透水材料鋪設不透水材料 3.涵管與道路邊溝連接靜水池宜留適當之缺口連接之靜水池 4.涵管入口處入口宜設攔污柵. 5-8.

(45) 表 5.1 涵管關鍵性作業與應注意事項（續）工作步驟. 關鍵性作業. 應注意事項. 施作基準. 4.靜水池. 以預鑄混凝土版鑄成. 5.離心式混凝土管. 按需要裝置接頭，使其密封不漏水. 接頭 6.涵管接頭. 4.涵管之安裝. 參照 AASHTOM 198 之規定應以 1：3 水泥沙漿填縫或參照施工規範規定. 7.涵管底座應確實. 土質較差地區應鋪混凝土加強. 整平 1.回填方式 2.回填標準. 1.回填土之顆粒性及材料. 參照公共工程施工綱要規範 02635 章，不含大塊石，兩側平均回填或參照施工規範規定. 2.回填之高度. 參照公共工程施工綱要規範 02635 章，分層夯實回填或參照施工規範規定. 5.回填 3.覆蓋層應足夠承受機具荷重 4 是否徹底夯實. 參照公共工程施工綱要規範 02635 章，管頂應加築至少 30CM 厚每層逐一壓實. 5.涵管兩端，防止滲涵管兩端各以 1 公尺不透水材料水。. （混凝土）回填. 5-9.

(46) 5.1.5 施工作業可能問題與可行對策表 5.2 涵管施工作業可能問題與可行對策工作步驟 1.放樣. 可能問題控制點偏誤埋設點位偏誤開挖偏離溝槽寬度不足. 可行對策以多個控制點互相重覆查核再行檢測校正依施工規範. 深度過淺或過深坡度不足. 依施工規範、埋設管不同而有差異依施工規範、應大於 0.3%，小於 26%為 2.溝槽開挖原則挖除不足回填料合格夯實不確實繼續夯實涵管墊層不平整平 3.涵管墊層鋪設不均勻材料鋪設均勻造成不均勻沈陷檢驗回填料是否合格沒有預留孔宜留適當之缺口 4.涵管之安裝產生污泥設攔汙柵離心式混凝土管接頭採用不膠圈接頭、平口接頭或大頭型承插式膠當圈接頭涵管出口設施應設消能設施或銜接排水溝. 4.涵管之安裝. 溝槽底部不平. 整平. 接頭處不密實. 以 1：3 水泥沙漿填縫. 涵管兩側寬度不夠. 挖至混凝土管兩側各加 30CM 之寬度（建築技術規則 3.4.2 回填）. 回填材料不良. 不含大塊石之棵粒性材料（置換）. 回填量不足無法承受機具荷重. 回填量補足，每層 10CM 鋪放並壓實（參 AASHTO T180）回填材料壓實至設計標準. 壓實不足. 每層逐一壓實（參建築技術 3.4.3 壓實）. 5.回填. 5-10.

(47) 5.1.6 施工作業流程與應注意事項結合. A. B. C. D. E. 1.放樣精度 2.控制點測設 3.溝槽開挖點位測設. 放樣. 1.溝槽寬度 2.溝槽深度 3.溝槽坡度 4.不穩定或不適用料挖除 5.確時夯實，確保基礎不沉陷. 溝槽開挖. 1.使涵管平整 2.不透水材料鋪設. 涵管墊層. 1.涵管盡量避免埋設於填土上 2.涵管與道路邊溝連接之靜水池 3.涵管入口處 4.靜水池 5.離心式混凝土管接頭 6.涵管接頭 7.涵管底座應確實整平. 涵管之安裝. 1.回填土之顆粒性及材料 2.回填之高度 3.覆蓋層應足夠承受機具荷重 4.是否徹底夯實 5.涵管兩側. 回填. 圖 5.7 涵管施工作業流程與應注意事項結合. 5-11.

(48) 5.2 地表排水坡地上若遇連續性降雨或颱風豪雨時，除部份雨水被蒸發及為地表植被吸收和入滲地表土壤中外，其餘則形成地表逕流侵蝕開發中之裸露坡地，而於坡面形成大小沖蝕溝渠，進而各溝谷再因逕流匯集後，形成較大沖刷能量，造型沖蝕破壞力，而危及坡地安全。故坡地排水乃成為坡地施工過程中防災重要因素。地表排水乃是在坡地開發工程完成整地後，在地表施作排水系統，亦即依開發原有水路部份再予佈設排水路，收集道路及各坡面之地表逕流水，而地表排水有多項工法（排水明溝：混凝土溝、砌石溝、預鑄溝、匯流井。），地表排水以自然坡度為原則，保留其原有地貌。因地表排水其坡度限制，所以多加考量，以免坡度過大造成災害。在施工之前必須實地調查山坡地之地形、地貌、地質及土壤等基本資料的特性。並選擇適當的排水設施，如路邊測溝、邊溝及中央分隔島三角形溝，使路面逕流得以迅速宣洩，降低地下水位，以維護邊坡之穩定，並確保山坡地施工之安全。臨時排水設施及永久排水設施之運用應於施工期間確定。注意山坡地排水設施其新建順序及方向。地表排水工程排水系統之配置，應依改善區域內部的地形及土地利用狀況而定，出水口位置之選定，以地區之水容易集中為首要條件，通常設置於區域內之最低處，或現有排水口處。對區域外而言，排水出口之設置地點，應為鄰近地區排水良好地點處，該處之水位可當作排水出口設置之基準高層。排水路線之配置，以能將區域內部過剩之水量迅速導置至排水出口為原則。其路線之選定則應配合土地使用計畫來設置，有必要時則可. 5-12.

(49) 藉助地形之小整地來達到排水效果。對於大幹線排水路，建議以利用現有排水路為佳。本手冊以較常用之工法（排水溝）予以說明，並探討其施工流程、注意事項及可行對策。 5.2.1 排水溝概述排水溝為山坡地地表排水之一重要方式，其可分為草溝、砌石溝、砌磚溝、混凝土溝、預鑄溝及土質溝等。可能影響坡地排水設施之因素有：地形、地勢、土壤、地質、覆坡度、降雨量與降雨強度、集水區面積大小與形狀等。本次以混凝土溝為例探討之，施工方式為將不穩定或不適用之材料或岩石層挖除再放樣、基礎整理及混凝土鋪設（卵石或緣石）。排水溝之寬度、深度及坡度應滿足設計圖或施工規範。排水工程之規劃、設計與施工，因受工程規模大小、時程緩急、工址環境之條件等不同而有技術程度需求上之差異，排水溝為山坡地地表排水之常用方法。. 5.2.2 工法之適用性地表排水之目的在於將徑流有效地引導至下游安全地區，使其破壞力減至最低限度，以減輕或避免災害之發生。與其他地表排水之施工方法容易，利於徑流防止沖蝕，經濟安全，截泄上方徑流，以免損壞坡地土壤，引導地表水流防止災害，對於穩定坡地邊坡亦有幫助，防止地表水滲入土層滑動。排水溝設置是將地面徑流導至安全地點而施設之構造物以作用分：. 5-13.

(50) （1）截水溝：沿近似等高方向，橫跨於土地或保護物之上方，以攔截徑流導致安全地點者。凡需要攔截上方徑流，以免發生沖蝕或災害時運用。（2）縱向溝：順地面坡度構築以安全泄流者。一般於坡度大，流速快而在襯砌材料允許流速範圍內均適用。. 一般排水溝其可分為草溝、砌石溝、砌磚溝、混凝土溝、預鑄溝及土質溝等。其各用途與功能如下：（1）. 草. 溝：種植草類於土築溝面，以防止沖蝕者。一般農地排水系統時間短暫，坡度在 30%以內，流速不超過 1.5m/sec，溝長 30m 以內適用。. （2）砌石溝：用塊石襯砌溝面，以保護溝身安全者。農地排水系統、農塘溢洪道、道路邊溝、坡地社區排水等速度較大、土壤易蝕之處適用。（3）砌磚溝：用紅磚襯砌溝面，以保護溝身安全者。農地排水系統地形複雜、溝底坡度變化較大者及缺少塊石地區適用。（4）混凝土溝：用混凝土或鋼筋混凝土襯砌溝面，以保護溝身安全者。農塘溢洪道、道路邊溝、坡地社區排水等速度較大、土壤易蝕之處適用。（5）預鑄溝：按既定之規格，預先鑄造之混凝土製品，搬運至現場襯砌溝面，以保護溝身安全者。農地排水系統，施工缺水、搬. 5-14.

(51) 運不便，工作困難之處適用。（6）土質溝：原地面開挖整修成溝。土質佳之緩坡適用。. 5.2.3 施工作業流程地表排水工法雖然有六種型式（可分為草溝、砌石溝、砌磚溝、混凝土溝、預鑄溝及土質溝等），但其基本之施工順序並無太大之差別，僅襯砌溝面材料不同，以下即介紹混凝土溝施工順序：. A. 整地. B. 放樣. C. 開挖. D. 基礎整理. E. 混凝土鋪設. 圖 5.8 地表排水施工順序. 5-15.

(52) 5.2.4 關鍵性作業與應注意事項表 5.3 混凝土溝關鍵性作業與應注意事項工作步驟關鍵性作業. 1.整地. 2.放樣. 3.開挖. 應注意事項. 1. 整地之順序與 1.不穩定及不適用之開挖至實方材料挖除方向 2.土方之處理 2.整地順序未施工之樹木、草皮先不剷除，以利水土保持 1.放樣精度依施工規範 1.放樣點 2.放樣結果 2.控制點測設依施工規範 3.樣板應為不變形木依施工規範材 4.盡可能選在區內低區內低窪處窪處 5.盡可能直線設計直線設計 6.開挖點位測設位於區內較低處 1.避免設置在填土上填方鬆軟避免設排水溝（不得已 1.開挖之步驟時應加強基礎處理） 2.縱坡縱坡力求平順 3.排水溝段面 1. 混凝土溝基礎 1.邊坡與渠底整平 2.設置截牆. 4.基礎整理. 由上游至下游宜分段隨流量增加而加大依施工規範依現場實際情況決定. 3.設置伸縮縫. 依施工規範. 4.設置樣板. 依施工規範. 1.混凝土管吊裝 1.鋪設方向 5.混凝土鋪設. 施作基準. 自上游往下游鋪設. 2.邊坡鋪設. 由下至上. 3.溝頂高度. 避免溝頂高出地面影響排水. 5-16.

(53) 5.1.5 施工可能問題與可行對策表 5.4 混凝土溝施工可能問題與可行對策工作步驟. 1.整地. 可能問題. 可行對策. 構築排水溝後易生沈陷之情況. 整地時挖至實方. 水土未保持，易生災害. 未施工所至之地點樹木草皮先不剷除. 2.放樣. 3.開挖. 放樣不準確. 依施工規範. 控制點不精確. 依施工規範. 樣板變形. 依施工規範. 不易排水. 開挖至低挖處. 不易排水. 開挖排水溝使其較具流線. 開挖點誤差. 依施工規範. 構造變形，沈陷. 不得已時加強基礎處理. 坡度過大或不足. 開挖力求平順避免變化過大. 斷面過小. 斷面隨流量增加而加大. 邊坡渠底不平整. 整平. 造成流速過快. 設置多個截牆. 排水溝產生縫隙. 利用 Epoxy 加強. 造成排水溝斷面不一致. 依施工規範設置樣板. 混凝土鋪設不易. 自上游往下游. 混凝土鋪設不易. 由下至上. 4.基礎整理. 5.混凝土鋪設. 溝頂高度超過兩側高度（不易排溝頂開挖至低於兩側水）. 5-17.

(54) 5.2.6 施工作業流程與應注意事項結合. A. B. C. 1.不穩定及不適用之材料挖除 2.整地順序. 整地. 1.放樣精度 2.控制點測設 3.樣板應為不變形木材 4.儘可能選在區內低窪處 5.儘可能直線設計 6.溝槽開挖點位測設. 放樣. 1.避免設置於填土上 2.不透水材料鋪設 3.排水溝斷面. 開挖. D. 基礎整理. E. 混凝土鋪設. 1.邊坡與渠底 2.設置截牆 3.設置伸縮縫（30-50）m 4.應於設計斷面每10公尺設置樣板. 1.應自上游往下游鋪設方向 2.自邊坡鋪設開始，由下至上 3.溝頂高度. 圖 5.9 混凝土溝施工作業流程與應注意事項結合. 5-18.

(55) 第六章擋土工程坡地開發之大規模建築開挖工程，因坡地高程變化大，整地時需仰賴不同的擋土措施來保持其坡地穩定。設置擋土措施之目的為（1）維持兩高低不同地面的安定。（2）防止填土或開挖坡面之崩塌。（3）穩定邊坡，減少挖填土石方。擋土穩定效用欠佳之失敗案例，屢見不鮮，係由多項因素之綜合影響所致，但其中以擋土牆型式選用與施工不當為主因者，為數亦不少。擋土牆施工時之作業應注意要項如下：【台灣營建研究院 1998】 1. 擋土牆施工時基礎或基樁需開挖或鑽掘至指定深度，以確保基礎承載力足夠。如發現基礎開挖或鑽掘至指定深度地盤尚屬軟弱，應通知設計單位會勘並妥善處理，以避免將來結構體不均勻沈陷而產生龜裂。 2.基礎開挖須在無積水或流水狀態下進行，必要時於構造物四周挖掘渠道，並用抽水機將坑內匯集之水排至施工區外。 3.擋土牆之背填土應接填土施工規範確實滾壓回填，且背填土之透水濾料及排水管應依設計圖確實施做，以免牆後水壓升高，造成牆體破壞;如地下水滲出量多，設計圖之導排水設施不足時，亦應通知設計單位會勘並妥善處理。 4.對傳統扶臂式或懸臂式擋土牆施工，於後址基礎開挖時應特別注意邊坡之穩定，切勿高估開挖土方之自立高度，應視土質狀況及達坡之穩定情形，必要時加設臨時擋土措拖。 5.如因地質不良，開挖設計採行由上而下且跳島式施工，並配合地. 6-1.

(56) 錨施做之擋土措施，施工時切勿因趕工而未施做地錨即再進行開挖，如此容易造成危險。. 6.1 擋土型式坡地開發一般採用之擋土措施型式大概可分成三種類型，即為剛性自重式、柔性自重式、錨拉式。其中剛性自重式包括三明治式擋土牆、重力式擋土牆、半重力式擋土牆、扶壁式擋土牆、懸臂式擋土牆。柔性自重式包括堆石擋土牆、蛇（箱）籠擋土牆、框條式擋土牆、加勁式擋土牆。錨拉式擋土牆包括幕牆（格樑）、排樁式。表 6.1 為各種擋土護坡工程之適用性與優缺點比較。【廖瑞堂 1998】護坡種類砌石擋土牆或重力式擋土牆懸壁式 RC 擋土牆扶壁式 RC 擋土牆. 蛇籠. 格床式擋土牆. 表 6.1 擋土護坡工程之適用性與優缺點較佳使用坡依剛性分類優點缺點高（m）施工方便簡單體積龐大,而需較多混凝 5m 以下剛性土及砂石材料施工簡單,不容易受基礎 3~8m 剛性需太多砂石級不均勻沈陷配料在坡高較高 1.施工略為處,可有效減複雜 5~15m 剛性少擋土牆之斷 2.施工中臨面時開挖面較大不易受基礎不耐久性略差 2~8m 柔性均勻沈陷影響. 2~12m. 半剛性. 建議使用時機 1.適合較低矮之邊坡 2.缺乏技術工時適用一般邊坡. 適用較高邊坡, 坡高超過 10m, 則較懸璧式擋土牆為經濟. 1.適用於基礎土壤較為軟弱時 2.透水性佳對不均勻沈陷施工複雜,工 1.需規則美之之忍受度,較資成本偏高邊坡 2.透水性一般剛性擋土佳牆為大. 6-2.

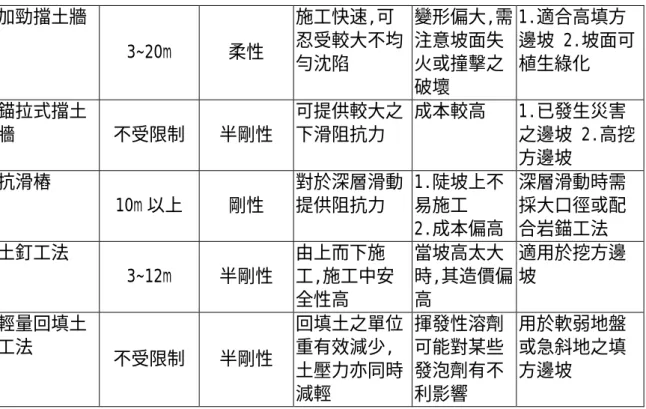

(57) 表 6.1 擋土護坡工程之適用性與優缺點（續）加勁擋土牆. 錨拉式擋土牆. 3~20m. 柔性. 不受限制. 半剛性. 10m 以上. 剛性. 3~12m. 半剛性. 不受限制. 半剛性. 抗滑樁. 土釘工法. 輕量回填土工法. 施工快速,可變形偏大,需 1.適合高填方忍受較大不均注意坡面失邊坡 2.坡面可勻沈陷火或撞擊之植生綠化破壞可提供較大之成本較高 1.已發生災害下滑阻抗力之邊坡 2.高挖方邊坡對於深層滑動 1.陡坡上不深層滑動時需提供阻抗力易施工採大口徑或配 2.成本偏高合岩錨工法由上而下施當坡高太大適用於挖方邊工,施工中安時,其造價偏坡全性高高回填土之單位揮發性溶劑用於軟弱地盤重有效減少, 可能對某些或急斜地之填土壓力亦同時發泡劑有不方邊坡減輕利影響. 6.2 剛性自重式（1）砌石（三明治）擋土牆此型式之擋土牆，牆身係由卵石或塊石疊砌而成，並於牆背填置一適當厚度之透水濾料，一般稱之為空砌卵(塊)石擋土牆。倘另於卵(塊) 石間之空隙，以水泥砂漿填充，則稱之為漿砌卵(塊)石擋土牆。（2）重力式擋土牆構身以無筋混凝土或卵(塊)石混凝土澆置而成，藉其厚重之牆身抵抗土、水壓力，稱之為重力式擋土牆。（3）半重力式擋土牆擋土原理與重力式相同，亦係由自重所生之穩定抗力，以抵抗土、. 6-3.

(58) 水壓力。其擋土高度，如考慮經濟原則，於承受較大彎矩之斷面(受拉應力部位)，即牆背下段與牆基趾端下緣，排組少量鋼筋增強抗拉強度，使牆體減薄。（4）懸臂式擋土牆本型式擋土牆屬於 RC 擋土牆，係由牆之自重與牆基正上方之土重，提供其擋土抗力，由於所需之混凝土量，較半重力式擋土牆為少，牆基地盤條件受限亦較小，且其經濟性及施工性皆甚佳，故廣被採用。旋臂懸 RC 擋土牆之經濟高度為六公尺。（5）扶壁式擋土牆其擋土原理與懸臂式擋土牆相同，牆體構造亦類似，亦是屬於 RC 擋土牆，僅較懸臂式多設置一垂直於牆面版與牆基版之扶壁版，以減少牆面版反牆基版所受之應力，並可提高牆身之剛度，當擋土高度愈高時，此型式擋土牆之經濟性愈佳。以下就扶壁式擋土牆為例作細部之探討： 6.2.1 扶壁式擋土牆概述扶壁式擋土牆以鋼筋混凝土鑄造，係因牆身倚躺於土（岩）面上而命名之。雖在結構上較複雜，施工較慢，然在超過 6M 高以上之擋土牆，使用此類型其穩定性、安全性較佳，亦較為經濟。應注意基礎應特別加強，通常做 1M 後以上之卵石混凝土，以承受底版傳來之土壓力。 6.2.2 工法之適用性適用較高邊坡,坡高超過 10m,則較懸璧式擋土牆為經濟，在坡高較高處,可有效減少擋土牆之斷面。然而施工時較複雜，施工中臨時開挖. 6-4.

(59) 面較大是其缺點，較佳使用坡度為 5~10M。【廖瑞堂 1998】 6.2.3 施工作業流程. A. 放樣. B. 整地開挖. C. 底版施作. D. 擋土壁體施作. E. 回填壓實. 圖 6.1 扶壁式擋土牆作業流程. 6-5.

(60) 6.2.4 關鍵性作業與應注意事項. 表 6.2 扶壁式擋土牆關鍵性作業與應注意事項工作步驟關鍵性作業應注意事項施作基準 1.放樣成果 1.放樣位置確認參照設計圖說放樣 2.長寬高度尺寸確認參照設計圖說 1.整地 1.基地內障礙物清理參照施工規範規定確認 2.整地後高程確認參照設計圖說標定高度 2.開挖 1.開挖方式、流程確認參照土方與擋土工程施工規範 3.3.1.4 或施工規範 2.開挖位置、長度高參照土方與擋土工程施工規範度、確認 3.3.1.4 或設計圖說 3.邊坡開挖穩定措施參照土方與擋土工程施工規範確認 3.3.1.7 或依施工規範規定整地開挖. 底版施作. 4.排水措施是否完備參照土方與擋土工程施工規範 3.3.4.4 或參照施工規範規定 3. 棄土處理 1.運棄動線確認參照土方與擋土工程施工規範 3.3.2.2 或依施工規範之規定。 2.堆置處理確認參照土方與擋土工程施工規範 3.3.3.3 或依施工規範之規定。 1.PC 澆置厚度確認依施工規範之規定。 4.PC 打底 2.PC 面高程確認參照設計圖說規定 1.鋼筋綁紮 1.鋼筋材料確認依施工規範之規定。 1.鋼筋尺寸、間距確認依設計圖說之規定。 2.鋼筋綁紮位置確認依設計圖說之規定 3.鋼筋搭接位置、長度參照混凝土工程施工規範搭接與確認續接相關規定或依設計圖說之規定。 2.模板組裝 1.模板材料確認參照施工規範規定 2.模板尺寸、形狀、位參照設計圖說規定置確認 3.模板支撐確認依施工規範之規定. 表 6.2 扶壁式擋土牆關鍵性作業與應注意事項（續）. 6-6.

(61) 工作步驟關鍵性作業應注意事項底版施作 3.灌漿作業 1.坍度確認. 施作基準依施工規範之規定. 1.鋼筋綁紮. 1.鋼筋尺寸、間距確認依施工規範之規定 2.鋼筋綁紮位置確認依設計圖說之規定 3.鋼筋搭接長度確認參照混凝土工程施工規範搭接與續接相關規定。或依設計圖說之規定。 2.模板組裝 1.模板材料確認依施工規範之規定 2.模板尺寸、形狀、位依設計圖說之規定置確認 3.模板支撐確認依施工規範之規定 3. 灌漿作業 1.坍度確認依施工規範之規定擋土壁體施 2.澆置分層厚度確認依施工圖說規定作 4.施工縫作 1.伸縮縫、施工縫位置參照土方與擋土工程施工規範業確認 3.5.7.6 或依施工規範或設計圖說之規定 2. 填縫工料之確認依施工規範或設計圖說之規定 5.洩水管施 1.洩水管之間距、尺依施工規範或設計圖說之規定作寸、材質確認 2.洩水管之材料確認依施工規範規定或參照土方與擋土工程施工規範 3.5.7.5 規定辦理：聚氯乙烯管—符合 CNS1298 K3004 B 級硬質管 1.背填透水 1.透水濾料確認參照土方與擋土工程施工規範濾料 3.5.7.4 或參照施工規範規定 2.背填透水濾料分層參照施工規範規定或每層不得超厚度確認過 30 公分。 2.回填施作 1.回填材料確認參照施工圖說之規定回填壓實 2.回填厚度確認參照施工圖說或依據材料最大粒. 3.滾壓夯實作業. 1.輾壓次數確認. 徑與所用之輾壓機具能力而定。參照施工圖說之規定. 2.壓實密度確認. 參照施工圖說之規定. 3.每層壓實厚度確認參照施工圖說之規定. 6-7.

(62) 6.2.5 施工可能問題與可行對策表 6.3 扶壁式擋土牆施工可能問題與可行對策工作步驟放樣. 整地開挖. 底版施作. 擋土壁體施作. 可能問題可行對策放樣位置、長寬、高度產生誤差檢查基準點、修正基準點基地範圍內存在影響工程施工確認清除。之障礙物整地後高程不符合設計高程依設計圖說規定進行修正。開挖順序、流程不正確應自上部逐步向下順序進行開挖，坡面開挖每階應修整平順。開挖位置、長度、高度不符合設依設計圖說或施工規範規定計圖進行修正邊坡面有地下水滲流現象設置排截水設施邊坡不穩定設置穩定措施卡車行駛之路線、棄置之位置未確實規劃處理完善規劃堆置之土方未加以覆蓋防護應有防止沖失之措施鋼筋尺寸、間距不正確依設計圖說規定更正鋼筋綁紮位置不正確依設計圖說規定更正鋼筋搭接位置、長度不正確修正為施工規範規定模板表面缺陷、損毀不堪使用立即更換模板尺寸、形狀、位置不正確應按設計圖說、施工規範修正模板支撐位置錯誤、支撐數量不應按施工規範規定，正確且牢正確固裝置坍度太大或太小若坍度超過施工規範，不得澆置鋼筋尺寸、間距不正確依施工圖說規定更正鋼筋綁紮位置不正確依施工圖說規定更正. 表 6.3 扶壁式擋土牆施工可能問題與可行對策(續). 6-8.
