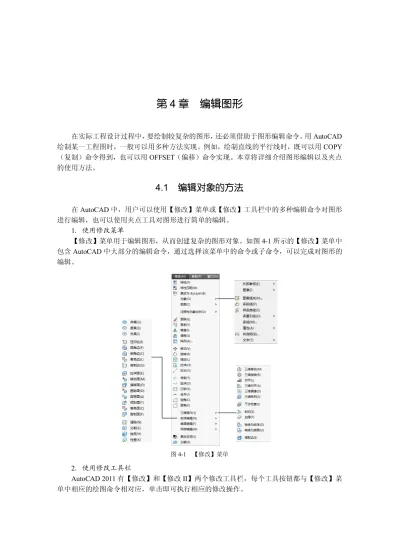

在实际工程设计过程中， 要绘制较复杂的图形， 还必须借助于图形编辑命令。 用 AutoCAD  绘制某一工程图时，一般可以用多种方法实现。例如，绘制直线的平行线时，既可以用 COPY  （复制）命令得到，也可以用 OFFSET（偏移）命令实现。本章将详细介绍图形编辑以及夹点 的使用方法。

4.1 编辑对象的方法

在 AutoCAD 中，用户可以使用【修改】菜单或【修改】工具栏中的多种编辑命令对图形 进行编辑，也可以使用夹点工具对图形进行简单的编辑。  1．使用修改菜单 【修改】菜单用于编辑图形，从而创建复杂的图形对象。如图 4­1 所示的【修改】菜单中 包含 AutoCAD 中大部分的编辑命令，通过选择该菜单中的命令或子命令，可以完成对图形的 编辑。 图 4­1  【修改】菜单  2．使用修改工具栏  AutoCAD 2011 有【修改】和【修改 II】两个修改工具栏，每个工具按钮都与【修改】菜 单中相应的绘图命令相对应，单击即可执行相应的修改操作。

3．使用夹点 选中对象时，对象上将显示出若干个小方框，这些小方框用来标记被选中对象的夹点， 即夹点就是对象上的控制点。使用夹点功能进行图形编辑详见 4.6 节。

4.2 对象选择

当启动 AutoCAD 的某一编辑命令或其他某些命令后， AutoCAD 通常会提示 “选择对象： ” ， 即要求用户选择要进行操作的对象， 同时把十字光标改为称之为拾取框的小方框形状， 此时用 户即可选择对应的操作对象。下面介绍几种常用的对象选择方式。  4.2.1 对象的选择方式 从第  2  章介绍删除命令时可知，将拾取框移至需要编辑的对象上单击，即可选中对象， 同时被选中的对象呈虚线显示。利用拾取框一次只能选中一个实体对象，在复杂的图形中，往 往需要同时选择多个实体对象进行编辑。AutoCAD  2011 共提供了 19 种对象的选择方式。在 “选择对象:”提示下输入“？” ，系统将显示： 需要点或窗口(W)/上一个(L)/窗交(C)/框(BOX)/全部(ALL)/栏选(F)/圈围(WP)/圏交(CP)/编组(G)/添 加(A)/删除(R)/多个(M)/前一个(P)/放弃(U)/自动(AU)/单个(SI)/子对象(SU)/对象(O)： 注意：在不同的修改命令的“选择对象:”提示下输入“？” ，系统提示会有所不同。 下面介绍几种常用的选择对象的方式。  1．指点方式 点选是最简单的一种选择方式，此方式一次仅能选择一个对象。在命令行“选择对象： ” 的提示下，系统自动进入点选模式，此时光标指针切换为矩形选择框状，将“拾取框”放在对 象的边沿上单击，即可选择该图形，被选择的图形对象以虚线显示。  2．窗口方式（W） 窗口选择是一种常用的选择方式，使用此方式可以一次选择多个对象。在命令行 “选择 对象： ”的提示下从左向右拉出一矩形选择框，此选择框即为窗口选择框，选择框以实线显示， 内部以浅蓝色填充。当指定选择框的对角点后，所有完全位于框内的对象都能被选中。  3．窗交方式（C） 窗交选择也可以一次选择多个对象。在命令行“选择对象： ”提示下从右向左拉出一矩形 选择框，此选择框即为窗交选择框，选择框以虚线显示，内部以绿色填充。当指定选择框的对 角点后，所有与选择框相交和完全位于选择框内的对象能被选择。  4．全部方式（ALL） 选取除了冻结层及关闭层以外的所有对象，即图面上的所有对象。  5．栏选方式（F） 指定一个多段折线，选取所有与该折线相交的对象实体。  6．圈围方式（WP） 由一系列点所确定的不规则多边形窗口内的目标均被选中。  7．删除方式（R） 可以移去已选目标中的任一个或多个对象。

8．添加方式（A） 在删除方式下，输入 A，按【Enter】键，然后提示“选择对象:” ，即返回到添加方式。  9．放弃方式 选 U 则取消最后进行的目标选择操作，用户可以连续地使用 U 选项。 注意：在图形之间距离较近、相交或重叠的对象，直接选择某一对象会很困难，可采取 在这些对象间循环切换，即按住  Ctrl  键，尽可能接近选择对象处选择一点重复单击，直至切 换到要选择的对象为止。  4.2.2 快速选择 当需要选择具有某些共同特性的对象时，可以用快速选择命令（QSELECT  命令），即根 据对象的图层、线型、颜色和图案填充等特性，以类型来选择对象。此功能可以大大提高在绘 制复杂图形时批量选择或修改对象的工作效率。 ※ 命令启动方式 下拉菜单：【工具】→【快速选择】 命令格式：QSELECT  ※ 命令执行过程 启动上述命令后，系统弹出如图 4­2 所示的“快速选择”对话框，用户可以根据属性，一 次性地选择图中所有具有该属性的实体对象。 “快速选择”对话框中各选项功能如下： 图 4­2  “快速选择”对话框 （1） “应用到”下拉列表框：确定是否在整个作图区应用选择过滤器。 （2） “对象类型”下拉列表框：允许保留多少恢复信息。 （3） “特性”列表框：确定过滤器的实体属性。 （4） “运算符”下拉列表框：控制过滤器值的范围。 （5） “值”下拉列表框：确定过滤器的属性值。 （6） “如何应用”选项组：确定选择符合过滤条件的实体还是不符合过滤条件的实体。 （7） “附加到当前选择集”复选框：确定当前的选择设置是否保存在“快速选择”对话 框中。

注意：单击鼠标右键，在快捷菜单中选择“快速选择…”命令，也能弹出“快速选择” 对话框。  4.2.3 设置对象选择模式 在【选项】对话框的【选择集】选项卡中，可以设置对象选择模式以及其他相关选项。 ※ 命令启动方式 下拉菜单：【工具】→【选项】→【选择集】选项卡 命令格式：OPTIONS  ※ 命令执行过程 启动上述命令后，弹出“选项”对话框，选择如图 4­3 所示的“选择集”选项卡，可以设 置拾取框和夹点的大小。 图 4­3  “选择集”选项卡 使用拾取框选择方式，必须注意两点： （1）不要把选择对象的光标指在多个实体的交汇点上。 （2）如果被选实体为加宽线型，则将选择对象的光标移到加宽线的边界上。  4.2.4 建立与修改对象编组 对象编组指已命名的对象选择集。与未命名的选择集不同，编组是随图形保存的。一个 对象可以作为多个编组的成员。 ※ 命令启动方式 命令格式：Group（快捷命令：G 或­G） ※ 命令执行过程 【例 4­1】将如图  4­4（a）所示的圆和多边形组成“边框” ，将中间若干条直线组成“五

角星” ，然后删除“边框”编组中的对象，如图 4­4（b）所示。 （a）原图 （b）删除“边框”编组后的图形 图 4­4  对象编组示例 （1）建立编组。 启动对象编组命令后，系统弹出如图 4­5（a）所示的“对象编组”对话框。 在“编组名”文本框输入“边框” ，然后单击【新建】按钮，系统隐藏对话框并提示在绘 图区进行选取，点取圆，再点取多边形，回车结束选择。返回“对象编组”对话框，单击【确 定】按钮，退出“编组”对话框。完成建立“边框”组。 同理，建立“五角线”组，如图 4­5（b）所示。 （a） （b） 图 4­5  “对象编组”对话框 （2）利用编组删除对象。 单击修改工具栏的【删除】按钮，点取圆或多边形中的任意一个，相当于选择了“边框” 编组，回车结束命令，结果如图 4­4（b）所示。 ※ 命令选项 在“修改编组”选项组中，可以用【删除】、【添加】、【重命名】、【重排】、【说明】、【分 解】和【可选择的】按钮来修改对象选择集。只有从编组列表框中选取某一对象选择集后， “修 改编组”选项组中的各个按钮才以正常亮度显示，才可以对它们进行操作。

4.3 图形的复制

4.3.1 复制图形 通常使用【复制】命令创建结构相同，位置不同的图形。 ※ 命令启动方式 下拉菜单：【修改】→【复制】 工具栏：【修改】→【复制】 命令行：COPY（快捷命令：CP 或 CO） ※ 命令执行过程 【例 4­2】复制图 4­6（a）所示的小圆，修改后结果如图 4­6（b）所示。 （a）原图 （b）复制后的结果 图 4­6  复制操作 启动复制命令后，系统提示： 选择对象:  （拾取小圆） 选择对象:  按【Enter】或【Space】键（结束选择） 指定基点或  [位移(D)] <位移>:  （捕捉圆心 A） 指定第二个点或  <使用第一个点作为位移>:  （捕捉交点 B） 指定第二个点或  [退出(E)/放弃(U)] <退出>:  （捕捉交点 C） 指定第二个点或  [退出(E)/放弃(U)] <退出>:  （捕捉交点 D） 指定第二个点或  [退出(E)/放弃(U)] <退出>:  （捕捉交点 E） 指定第二个点或  [退出(E)/放弃(U)] <退出>:  按【Enter】键（结束命令） 确定复制对象位置有以下两种方法： （1）指定源点和目标点：系统按这两点的距离和方向来复制对象，如图 4­6 所示。 （2）按源点和目标点的相对坐标复制对象：即以第一个点的坐标分量作为复制对象的位 移量，如图 4­7 所示。 启动复制命令后，系统提示： 选择对象:  找到  3  个 （拾取包括中心线在内的圆） 选择对象:  按【Enter】键 （结束对象选择） 指定基点或  [位移(D)] <位移>:    30,­10  指定第二个点或  <使用第一个点作为位移>:  按【Enter】键（选择“使用第一个点作为位移”选项） 复制结果如图 4­7（b）所示。

（a）原图 （b）复制后的结果 图 4­7  按相对坐标复制对象 提示：用户可以用“X,Y”的方式指定对象沿  X、Y  轴复制的距离，也可以用“距离<角 度”的方式指定复制对象的距离和方向。  4.3.2 镜像复制图形 将选择的对象沿着指定的两点所构成的镜像线进行对称复制。此命令通常用于创建一些 结构对称的图形。 ※ 命令启动方式 下拉菜单：【修改】→【镜像】 工具栏：【修改】→【镜像】 命令格式：MIRROR（快捷命令：MI） ※ 命令执行过程 【例 4­3】使用镜像命令，将图 4­8（a）修改为（b）、（c）所示图形。 （a）选择源对象 （b）不删除源对象 （c）删除源对象 图 4­8  镜像操作 启动镜像命令后，系统提示： 选择对象:  指定对角点:  找到  6  个 （“窗交”选择左边图形对象） 选择对象:  按【Enter】键（结束对象选择） 指定镜像线的第一点:  （捕捉垂直中心线上的一点） 指定镜像线的第二点:  （捕捉垂直中心线上另一点） 要删除源对象吗？[是(Y)/否(N)] <N>:（按【Enter】键，接受默认选项，即保留原对象） 修改结果如图 4­8（b）所示。若选择删除源对象，结果如图 4­8（c）所示。 提示：MIRROR 命令除了可镜像图形，还可以镜像文本。系统变量 MIRRTEXT 用于控制 文字对象的镜像特性。MIRRTEXT 值等于 1 为不可读镜像，等于 0 为可读镜像。  4.3.3 偏移复制图形 将选择的图线按照一定的距离或通过指定的点，进行偏移复制，可以创建同尺寸或同形 状的复合对象。图 4­9 给出了将实体对象分别向左右两侧或内外侧偏移后形成的图形。

（a）直线 （b）圆弧 （c）圆 （d）多边形 （e）椭圆 （f）多段线（g）样条曲线 图 4­9  偏移效果 ※ 命令启动方式 下拉菜单：【修改】→【偏移】 工具栏：【修改】→【偏移】 命令格式：OFFSET（快捷命令：O） ※ 命令执行过程 【例 4­4】如图 4­10（a）所示，过 A 点作直线的平行线，然后作圆的同心圆，使新建圆 的半径比原图小 10，如图 4­10（b）所示。 （a）原图 （b）偏移后结果 图 4­10  偏移操作 启动偏移命令后，系统提示： 命令:OFFSET  当前设置:  删除源=否 图层=源  OFFSETGAPTYPE=0  指定偏移距离或  [通过(T)/删除(E)/图层(L)] <通过>: t（选择“通过”选项） 选择要偏移的对象，或  [退出(E)/放弃(U)] <退出>:  （拾取直线） 指定通过点或  [退出(E)/多个(M)/放弃(U)] <退出>:  （捕捉点 A） 选择要偏移的对象，或  [退出(E)/放弃(U)] <退出>:  按【Enter】键（结束命令） 命令:OFFSET  当前设置:  删除源=否 图层=源  OFFSETGAPTYPE=0  指定偏移距离或  [通过(T)/删除(E)/图层(L)] <通过>:  10（输入偏移距离） 选择要偏移的对象，或  [退出(E)/放弃(U)] <退出>:（拾取圆） 指定要偏移的那一侧上的点，或  [退出(E)/多个(M)/放弃(U)] <退出>:（单击圆内任一点 B） 选择要偏移的对象，或  [退出(E)/放弃(U)] <退出>:  按【Enter】键（结束）  4.3.4 阵列复制图形 阵列是一种用于创建规则图形结构的复制命令，它可以创建均匀分布结构或同心结构的 复合图形。 ※ 命令启动方式 下拉菜单：【修改】→【阵列】 工具栏：【修改】→【阵列】 命令格式：ARRAY（快捷命令：AR）

※ 命令执行过程  1．创建矩形阵列 【例 4­5】如图 4­11（a）所示，使用阵列命令将其修改为图 4­11（b）所示的图形。 （a）阵列对象 （b）阵列结果 图 4­11  创建矩形阵列 （1）启动阵列命令后， 系统弹出如图 4­12 所示的“阵列”对话框。 在该对话框中选取 【矩 形阵列】单选按钮。 图 4­12  “阵列”对话框 （2）单击右上方的【选择对象】按钮，将系统切换到绘图界面，选择要阵列的对象 A， 系统再次切换到【阵列】对话框。 （3）在【行数】文本框中输入矩形阵列的行数，在【列数】文本框中输入列数。 （4）在【行偏移】文本框中输入行间距，在【列偏移】文本框中输入列间距。行偏移（间 距）为正时向上排列，为负时向下排列；列偏移（间距）为正时向右排列，为负时向左排列。 （5）在【阵列角度】文本框中输入矩形阵列的旋转角度，逆时针为正，顺时针为负。 （6）单击【预览】按钮，可在绘图区域预览阵列效果。 （7）单击【确定】按钮，阵列结果如图 4­11（b）的上侧所示。 （8）再沿倾斜方向创建对象  B  的矩形阵列，阵列参数为行数“2” 、列数“3” 、行间 距“16” 、列间距“22”及阵列角度“30” ，阵列结果如图 4­11（b）的下侧所示。

2．创建环形阵列 【例 4­6】如图 4­13（a）所示，使用阵列命令将其修改为图 4­13（b）所示的图形。 （a）阵列对象 （b）阵列时旋转对象 （c）阵列时不旋转对象 图 4­13  创建环形阵列 （1）启动阵列命令后，系统弹出【阵列】对话框，选取【环形阵列】单选按钮，如图 4­14  所示。 图 4­14  “环形阵列”对话框 （2）单击【选择对象】按钮，选择要阵列的对象。 （3）单击【拾取中心点】按钮，用鼠标在绘图窗口拾取中心点。 （4）使用【方法】下拉列表框选择创建环形阵列的方法，然后在【项目总数】 、 【填充角 度】文本框中输入数值。 （5）如果阵列的同时沿阵列方向旋转对象，可在该对话框的底部选择【复制时旋转项目】 复选框。图 4­13（b）、（c）表示了两种环形阵列效果的差别。 （6）单击【预览】按钮，可在绘图区域预览阵列效果。 （7）单击【确定】按钮。

4.4 图形的移动

4.4.1 平移图形 平移图形是指在指定方向上按指定距离移动图形对象到新的位置上。平移后图形的位置

发生了改变，但其方向和大小并不改变。 ※ 命令启动方式 下拉菜单：【修改】→【移动】 工具栏：【修改】→【移动】 命令格式：MOVE（快捷命令：MO） ※ 命令执行过程 【例 4­7】如图 4­15（a）所示，将洗脸盆移到卫生间适当位置，移动后结果如图 4­15（b） 所示。 （a）移动前 （b）移动后结果 图 4­15  移动操作 启动移动命令后，系统提示： 选择对象:  （选择平移对象为洗脸盆） 选择对象:  （按【Enter】键） 指定基点或位移:  （给出基点，如图 4­15（a）所示） 指定位移的第二点或  <用第一点作位移>:（给出位移量的终点，如图 4­15（b）所示）  4.4.2 旋转图形 旋转图形是将指定的对象绕指定点（称其为基点）旋转指定的角度。在旋转图形对象时， 输入的角度为正值时，系统将按逆时针方向旋转；输入的角度为负值时，按顺时针方向旋转。 ※ 命令启动方式 下拉菜单：【修改】→【旋转】 工具栏：【修改】→【旋转】 命令格式：ROTATE（快捷命令：RO） ※ 命令执行过程 【例 4­8】如图 4­16（a）所示，使用旋转命令将其修改为图 4­16（b）所示的图形。 （a）源对象 （b）旋转后图形 （c）选择“复制”选项旋转图形 图 4­16  旋转操作

启动旋转命令后，系统提示： 命令: _rotate

UCS  当前的正角方向:    ANGDIR=逆时针  ANGBASE=0  选择对象:  指定对角点:  找到  6  个 （选旋转的实体对象） 选择对象:  （按【Enter】键） 指定基点:  （捕捉旋转基点 A） 指定旋转角度，或  [复制(C)/参照(R)] <0>:  ­60  （给转角） 绘图结果如图 4­16（b）所示。 ※ 命令选项 用户可有以下三种选择： （1）给转角。可直接给出角度值，也可用光标给出一点，此时的角度为光标到转动中心的 连线与水平线构成的角度，如图 4­17 所示。角度为正时逆时针旋转，角度为负时顺时针旋转。 （2）转角复制(C)。选择“复制(C)”选项，将以转角复制对象，如图 4­16（c）所示。 （3）参照方式。选择“参照(R)”选项，将以参照方式旋转对象，需要依次指定参照方向 的角度值和相对于参照方向的角度值，如图 4­18 所示。选择 R 项后，系统提示： 指定参照角  <默认值>:（指定参照角度 16） 指定新角度:  （指定新角度 54） 图 4­17  给转角方式旋转示例 图 4­18  参考方式旋转示例  4.4.3 缩放图形 缩放是指将选定的图形对象按等比例放大或缩小，使用此命令可以创建形状相同、大小 不同的图形结构。 ※ 命令启动方式 下拉菜单：【修改】→【缩放】 工具栏：【修改】→【缩放】 命令格式：SCALE（快捷命令：SC） ※ 命令执行过程 【例 4­9】如图 4­19（a）所示，使用缩放命令将其修改为图 4­19（b）所示的图形。 启动缩放命令后，系统提示： 选择对象:（选择圆） 选择对象:  【Enter】 （结束选择对象） 指定基点:  （捕捉圆心 O） 指定比例因子或  [复制(C)/参照(R)]: 1.5  （输入比例因子） ※ 命令选项 用户有三种选择：

（1）直接进行缩放。该选项为默认项，直接输入一比例系数，若比例系数大于  1，则图 形放大；若比例系数大于 0 且小于 1 时，则图形缩小。 （a）源对象 （b）比例因子为 1.5  （c）选择“复制(C)”选项（d）选择“参照(R)”选项 图 4­19  缩放操作 （2）图形缩放复制。将所选对象按缩放后的效果复制。选择选项 C，结果如图 4­19（c） 所示。 （3）按参考方式进行缩放。将所选对象按参考的方式缩放。根据参照长度与新长度的值 自动计算比例因子（比例因子=新长度值/参照长度值） ，然后进行缩放，结果如图 4­19（d）所 示。选择该项 R 后，系统提示： 指定参照长度  <默认值>:（给参考长度值或捕捉第一点 O、第二点 A） 指定新长度:  （输入新的长度值或捕捉第一点 O、第二点 B）  4.4.4 拉伸图形 拉伸图形是指将图形对象按不等比缩放，进而改变对象的尺寸或形状。 ※ 命令启动方式 下拉菜单：【修改】→【拉伸】 工具栏：【修改】→【拉伸】 命令格式：STRETCH（快捷命令：S） ※ 命令执行过程 【例 4­10】如图 4­20（a）所示，使用拉伸命令将其修改为图 4­20（b）所示的图形。 （a）源对象 （b）拉伸后的图形 图 4­20  拉伸操作 启动拉伸命令后，系统提示： 以交叉窗口或交叉多边形选择要拉伸的对象.  选择对象:

指定对角点:  找到  7  个选择对象:  （用交叉窗口选择目标，如图 4­20（a）所示） 选择对象:  （按【Enter】键） 指定基点或位移:（在屏幕上单击） 指定位移的第二个点或  <用第一个点作位移>:10  （在极轴 90°追踪线上输入拉伸长度） 结果得到如图 4­20（b）所示的图形。  4.4.5 拉长图形 拉长对象是指修改线段或者圆弧的长度。在拉长过程中，不仅可以改变线对象的长度， 还可以修改弧对象的角度。 ※ 命令启动方式 下拉菜单：【修改】→【拉长】 命令格式：LENGTHEN（快捷命令：LEN） ※ 命令执行过程 【例 4­11】如图 4­21（a）所示，使用拉长命令将其修改为图 4­21（c）所示的图形。 （a）拉长之前 （b）分别选择 4 次 （a）拉长之后 图 4­21  拉长操作 启动拉长命令后，系统提示： 选择对象或  [增量(DE)/百分数(P)/全部(T)/动态(DY)]:    de  输入长度增量或  [角度(A)] <0.0000>: 10  选择对象或[增量(DE)/百分数(P)/全部(T)/动态(DY)]:（如图 4­21（b）所示，分别选择 A、B、C、D 处） 选择对象:  （按【Enter】键） ※ 命令选项 （1）增量(DE)：以指定的增量修改对象的长度。 （2）百分数(P)：以总长的百分比的形式改变圆弧或直线的长度。 （3）全部(T)：通过输入直线或圆弧的新长度来改变长度。 （4）动态(DY)：通过拖动鼠标可以动态地改变圆弧或直线的端点位置，即改变长度。

4.5 图形的修改

4.5.1 修剪图形 修剪图形用于修剪掉图形对象上指定的部分。用作为剪切边的对象修剪指定的被剪边对 象，即将被修剪对象沿修剪边界（即剪切边）断开，并删除位于剪切边一侧或位于两条剪切边 之间的部分。 拾取框

※ 命令启动方式 下拉菜单：【修改】→【修剪】 工具栏：【修改】→【修剪】 命令格式：TRIM（或 TR） ※ 命令执行过程 【例 4­12】如图 4­22（a）所示，使用修剪命令将其修改为图 4­22（b）所示的图形。 （a）源对象 （b）修剪后的图形 图 4­22  修剪操作 启动修剪命令后，系统提示： 当前设置:投影=UCS，边=无 选择剪切边...  选择对象或  <全部选择>:  找到  1  个 （单击（a）图上面直线上任意一点 A 拾取直线） 选择对象:  找到  1  个，总计  2  个 （单击下面直线上任意一点 B 拾取直线） 选择对象:  按【Enter】键 选择要修剪的对象，或按住  Shift  键选择要延伸的对象，或  [栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:  （在两直线之间的大圆右侧单击任意一点 C） 选择要修剪的对象，或按住  Shift  键选择要延伸的对象，或  [栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:（在两直线之间的小圆左侧单击任意一点 D） 选择要修剪的对象，或按住  Shift  键选择要延伸的对象，或  [栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:  按【Enter】键 ※ 命令选项 （1）栏选(F)：以栏选方式确定被修剪对象。 （2）窗交(C)：将与选择窗口边界相交的对象作为被修剪对象。 （3）投影(P)：确定执行修剪操作的空间。 （4）边(E):  确定剪切边的隐含延伸模式。选择“边(E)”项后，系统提示： 输入隐含边延伸模式  [延伸(E)/不延伸(N)] <默认值>:  “延伸(E)”项是按延伸的方式剪切，如果剪切边不与需剪切的实体相交，系统会假定将 剪切边延伸，而后对实体进行剪切； “不延伸(N)”项是按边的实际相交情况修剪。如果被剪边 与剪边没有相交，则不进行剪切。 （5）删除(R)：删除指定的对象。 （6）放弃(U)：取消上一次操作。 注意：选择“全部选择”选项或用“窗口”或“窗交”方式一次选择多个对象作为修剪 边，可以明显提高修剪效率，尤其对修剪边和修剪对象密集的区域，使用该方法非常方便。  4.5.2 打断 从指定的点处将对象分成两部分，或删除对象上指定的两点之间的部分。

※ 命令启动方式 下拉菜单：【修改】→【打断】 工具栏：【修改】→【打断】 工具栏：【修改】→【打断于点】 命令格式：BREAK（或 BR） ※ 命令执行过程 【例 4­13】如图 4­23（a）所示，使用打断命令将其修改为图 4­23（b）所示的图形。 （a）打断 （b）打断后的图形 图 4­23  打断操作 启动打断命令后，系统提示： 命令:_break  选择对象:（单击上面大圆） 指定第二个打断点 或  [第一点(F)]: f  （重新指定第一个断点） 指定第一个打断点:  （捕捉点 A） 指定第二个打断点:  （捕捉点 B） 命令:  按【Enter】键 （重复执行打断命令）  _break  选择对象:（单击下面小圆） 指定第二个打断点 或  [第一点(F)]: f  （重新指定第一个断点） 指定第一个打断点:  （捕捉点 D） 指定第二个打断点:  （捕捉点 C） 命令:  按【Enter】键 （重复执行打断命令）  _break  选择对象:  （在定位线上欲打断处单击点 E） 指定第二个打断点 或  [第一点(F)]:  （在超出定位线右方处单击点 F） ※ 命令选项 （1）第一点(F)：重新定义删除部分的第一个端点。 （2）打断于点：在【修改】工具栏中选择【打断于点】图标，可以将对象在一点处断开 成两个对象，即打断对象，它是从“打断”命令中派生出来的。执行该命令时，需要选择欲被 打断的对象，然后指定打断点，即可从该点打断对象。  4.5.3 延伸图形 将指定的图形对象延伸到指定边界。 ※ 命令启动方式 下拉菜单：【修改】→【延伸】

工具栏：【修改】→【延伸】 命令格式：EXTEND（或 EX） ※ 命令执行过程 【例 4­14】如图 4­24 所示，将一直线延伸到圆的两边上。 启动延伸命令后，系统提示： 当前设置:投影=UCS，边=无 选择边界的边...  选择对象或  <全部选择>:  找到 1 个（选取圆作为边界边） 选择对象:  （按【Enter】键结束选择） （如图 4­24（a）所示） 选择要延伸的对象，或按住  Shift  键选择要修剪的对象，或  [栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]:  （选择直线上端）（如图 4­24（b）所示） 选择要延伸的对象，或按住  Shift  键选择要修剪的对象，或  [栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]:  （继续选择直线上端）（如图 4­24（c）所示） 选择要延伸的对象，或按住  Shift  键选择要修剪的对象，或  [栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]:  （按【Enter】键结束选择） ※ 命令选项 （1）投影(P)：确定执行延伸的空间。 （2）边(E)：确定当前延伸的方式。选择该项，系统 提示： 输入隐含边延伸模式  [延伸(E)/不延伸(N)] <默认值>:  其中“延伸(E)”是按实体延长的方式延伸。如果实 体延伸后不与边界线相交， 则系统会假设延伸边界先延伸 而后对实体进行延伸。 “不延伸(N)”项是按边的实际情况 进行延伸。如果实体延伸后不与边界相交，则不对实体进 行延伸，如图 4­25 所示。 （a）延伸之前 （b）不扩展延伸 （c）扩展延伸 图 4­25  延伸命令的边方式  4.5.4 图形倒角 在两条直线之间创建倒角。 ※ 命令启动方式 下拉菜单：【修改】→【倒角】 工具栏：【修改】→【倒角】 命令格式：CHAMFER（或 CHA） ※ 命令执行过程 【例 4­15】绘出如图 4­26（a）所示的轴的倒角，尺寸为 1×1。 启动倒角命令后，系统提示： （a） （b） （c） 图 4­24  延伸操作

命令: _chamfer  (“修剪”模式)  当前倒角距离  1 = 0.0000，距离  2 = 0.0000  选择第一条直线或  [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:  d（选择倒角 距离） 指定第一个倒角距离  <0.0000>: 1 指定第二个倒角距离  <2.0000>:  1 选择第一条直线或[放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:（选择第一条直线） 选择第二条直线，或按住  Shift  键选择要应用角点的直线:  （选择第二条直线） 倒完一个角后，再重复调用倒角命令，直接倒第二个角，直到倒完全部的倒角，再绘出 必要的线段，结果如图 4­26（b）所示。 （a）原图 （b）倒角后的图形 图 4­26  倒角操作 ※ 命令选项 （1）倒角：在点取处进行倒角。在某一条线上选取倒角点，系统提示： 选择第二条直线:  在相邻的另一条线上选取倒角点。如果倒角距离太大、倒角角度无效、直线平行或直线发散， 无法倒角时，系统会提示相关的“距离太大” 、 “角度无效” 、 “直线平行” 、 “直线发散”等信息。 （2）二维多段线进行倒角：对完整的二维多段线进行倒角。选择“多段线(P)”项，系统 提示： 选择二维多段线:  （给出需倒角的多段线） （3）给定一倒角距离和角度大小倒角：通过一倒角的距离和角度大小来确定倒角。选择 “角度(A)”项，系统提示： 指定第一条直线的倒角长度  <默认值>:  （给一倒角距离） 指定第一条直线的倒角角度  <默认值>:  （给倒角的角度大小，如图 4­27（c）所示） （4）确定倒角是否修剪：确定倒角时是否对相应的倒角边进行修剪。选择“修剪(T)”项， 系统提示： 输入修剪模式选项  [修剪(T)/不修剪(N)] <默认值>:  图 4­27（d）为倒角后不修剪的效果。 （a）原图 （b）给定两倒角距离 （c）给定倒角距离和角度 （b）不修剪模式 图 4­27  倒角效果

4.5.5 图形圆角 对指定的两个实体按指定的半径倒圆角。 ※ 命令启动方式 下拉菜单：【修改】→【圆角】 工具栏：【修改】→【圆角】 命令格式：FILLET  ※ 命令执行过程 【例 4­16】将图 4­28（a）所示的图形倒圆角，圆角半径为 5。 （a）原图 （b）倒圆角后的图形 图 4­28  倒圆角操作 启动圆角命令后，系统提示： 命令: _fillet  当前设置:  模式  =  修剪，半径  = 0.0000  选择第一个对象或  [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: r  指定圆角半径  <0.0000>: 5  选择第一个对象或  [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: p（矩形的每个顶点都倒角） 选择二维多段线:（选择矩形）  4  条直线已被圆角 结果如图 4­28（b）所示。 ※ 命令选项 倒角实体所取点不同，倒角后的效果也不同。如果倒角距离太大、倒角角度无效、直线 平行或直线发散，无法倒角时，系统会提示“半径太大” 、 “角度无效” 、 “直线平行”或“直线 发散”等信息。  4.5.6 分解图形 对于矩形、块等由多个对象编组成的组合对象，如果需要对单个成员进行编辑，就需要 先将它分解开。 ※ 命令启动方式 下拉菜单：【修改】→【分解】 工具栏：【修改】→【分解】 命令格式：EXPLODE  ※ 命令执行过程 选取相应菜单、工具栏图标或输入 EXPLODE 后，系统提示： 选择对象:

选择需要分解的对象后按【Enter】键，即可分解图形并结束该命令。 注意：使用分解命令分解对象时，请慎用，分解操作不可逆。

4.6 利用夹点功能编辑图形

夹点（又称为特征点）指在图形对象上显示出的一些实心小方框。当在“命令： ”提示下 直接选择对象后， 在对象的各关键点处就会显示夹点。 用户可以通过拖动这些夹点的方式方便 地进行拉伸、移动、旋转、缩放以及镜像等编辑操作。AutoCAD 对夹点的规定如表 4­1 所示。 表 4­1  “夹点”的规定 对象类型 夹点的位置 线段 两端点和中点 多段线 直线段的两端点、圆弧段的中点和两端点 样条曲线 拟合点和控制点 射线 起始点和射线上的一个点 构造线 控制点和线上邻近两点 圆弧 两端点和中点 圆 各象限点和圆心 椭圆 各象限点和中心点 椭圆弧 端点、中点和中心点 尺寸 尺寸线端点和尺寸界线的起始点、尺寸文字的中心点 当进入夹点编辑模式后，此时所单击的夹点以“红色”亮显，单击右键，可打开夹点编 辑菜单，如图 4­29 所示。用户可以在夹点快捷菜单中选择一 种夹点模式或在当前模式下可用的任意选项。此夹点菜单中 共有两类夹点命令。 第一类夹点命令为一级修改菜单，包括【移动】、【旋 转】、【缩放】、【镜像】、【拉伸】命令，这些命令是平级的， 可以通过单击菜单中的各修改命令进行编辑。 第二类夹点命令为二级选项菜单，如【基点】、【复制】、 【参照】、【放弃】等，但这些选项菜单在选择一级修改命令 的前提下才能使用。 另外，当进入夹点编辑模式后，可以通过在命令行输入 夹点命令及选项，应用夹点编辑图形。如果连续按【Enter】 键，系统在【移动】、【旋转】、【缩放】、【镜像】、【拉伸】这 五种命令中循环执行，以选择相应的夹点命令。 注意：在使用夹点进行移动、旋转和镜像等操作时，在 命令行输入 C，可以在进行编辑操作时复制图形。 ※ 实例 【例 4­17】利用夹点旋转控制命令，在进行操作时复制图形，如图 4­30 所示。 图 4­29  “夹点”功能右键菜单

在“命令： ”状态下，选择椭圆使其显示夹点，再选择椭圆中心作为基点，操作如下：  **  拉伸  **  指定拉伸点或  [基点(B)/复制(C)/放弃(U)/退出(X)]:  按【Enter】键  **  移动  **  指定移动点或  [基点(B)/复制(C)/放弃(U)/退出(X)]:  **  旋转  **  指定旋转角度或  [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]: c  **  旋转  (多重) **  指定旋转角度或  [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:  （给角度）  **  旋转  (多重) **  指定旋转角度或  [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:  （给角度）  **  旋转  (多重) **  指定旋转角度或  [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:  （给角度）  **  旋转  (多重) **  指定旋转角度或  [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]: X  （a）旋转复制之前 （b）旋转复制之后 图 4­30  “旋转”控制命令示例

实验与操作

实验 1：绘制如图 4­31 所示的图形。 操作提示： （1）绘外圆。 （2）可在外圆上绘一条水平辅助线，始点、终点在圆的左右象限点上，再四等分辅助线， 绘圆弧和两个小图。 （3）进行图案填充。 实验 2：绘制如图 4­32 所示的图标。 图 4­31  实验 1 绘制的图形 图 4­32  实验 2 绘制的图形

操作提示： （1）新建一个文件，用矩形（RECTANG）命令绘制出正方形外框。 （2）用圆（CIRCLE）命令绘制出一正圆，再用偏移（OFFSET）命令绘制出另一同心圆， 用图案填充命令对同心圆进行填充。 （3）用多段线（PLINE）命令加镜像（MIRROR）命令绘制出中间部分，最后用图案填 充（BHATCH）命令对“工”形图标进行填充。 实验 3：绘制如图 4­33（d）所示的槽钢截面图。 （a） （b） （c） （d） 图 4­33  实验 3 绘制的槽钢截面图 操作提示： （1）绘制槽钢外框（多段线 PLINE 命令，槽钢宽 30，高 35），如图 4­33（a）所示。 （2）绘制槽钢外框（偏移 OFFSET 命令），如图 4­33（b）所示。 （3）连线，如图 4­33（c）所示。 （4）倒圆角（FILLET 命令，半径 5），如图 4­33（d）所示。 实验 4：绘制如图 4­34 所示的图形。 操作提示： （1）绘外圆。 （2）利用“定数等分”命令绘六等分点，并旋转到规定位置。 （3）绘直线，并进行修剪。 （4）利用“圆弧”的“起点、端点、方向”命令绘圆弧，利用镜像、阵列命令复制其他 圆弧。 实验 5：绘制如图 4­35 所示的菱形平面图。 图 4­34  实验 4 绘制的图形 图 4­35  实验 5 绘制的菱形平面图 操作提示： （1）绘制一个三角形（LINE 命令），如图 4­36（a）所示。

（2）对三角形的斜边进行偏移（OFFSET 命令），如图 4­36（b）所示。 （3）对偏移的线进行修剪（TRIM 命令），如图 4­36（c）所示。 （4）利用特性工具栏对四条斜边进行相应的线型修改（PROPERTIES  命令），如图  4­36  （d）所示。 （5）对四分之一三角形进行镜像编辑（MIRROR 命令），如图 4­36（e）所示。 （6）对二分之一三角形进行镜像编辑（MIRROR 命令），如图 4­36（f）所示。 （a） （b） （c） （d） （e） （f） 图 4­36  菱形平面图绘制步骤

思考与练习

一、填空题  1．阵列命令的阵列方式有________和________两种。  2．在 AutoCAD 中对图形进行倒角，主要有________和________两种类型。  3．AutoCAD 提供了夹点拉伸、________、________、________和________5 种点编辑功能。 二、判断题  1．使用 COPY 命令复制对象，只会改变原对象的位置，不会改变原对象的形状。 （ ）  2．在偏移弧形对象时，可以绘制出与原对象具有同心结构的形体。 （ ）  3．在矩形阵列对象时，若行间距为负值，则新对象添加在原对象的上方。 （ ）  4．在环形阵列对象时，可以设定任意角度的包含角。 （ ）  5．在选择夹点时，若按住【Ctrl】键，再单击要选中的夹点，可连续选中多个夹点。 （ ） 三、上机题 （以下题目未注尺寸图形由读者自行确定尺寸）  1．绘制如图 4­37 所示的图形。 （a） （b） （c） （d） 图 4­37  上机题 1 示例

2．绘制如图 4­38 所示的图形。  3．绘制如图 4­39 所示的图形。 图 4­38  上机题 2 示例 图 4­39  上机题 3 示例  4．绘制如图 4­40 所示的图形。  5．绘制如图 4­41 所示的图形。 图 4­40  上机题 4 示例 图 4­41  上机题 5 示例  6．绘制如图 4­42 所示的图形。  7．绘制如图 4­43 所示的图形。 图 4­42  上机题 6 示例 图 4­43  上机题 7 示例  8．绘制如图 4­44 所示的图形。  9．绘制如图 4­45 所示的三菱平面图。  10.  绘制如图 4­46 所示的运动场平面图。  11.  绘制如图 4­47 所示的卡圈图。

图 4­44  上机题 8 示例 图 4­45  上机题 9 示例 图 4­46  上机题 10 示例 图 4­47  上机题 11 示例  12．绘制如图 4­48 所示的沙发。 图 4­48  上机题 12 示例  13．绘制如图 4­49 所示的窗格。  14．绘制如图 4­50 所示的木门立面图。

图 4­49  上机题 13 示例 图 4­50  上机题 14 示例  15．绘制如图 4­51 所示的简化标题栏。
