兆赫波波段金屬網狀帶通濾波器
之偏振性和相位差研究
Studies on polarization and phase retardance of
metallic bandpass filters in Terahertz
Frequencies
兆赫波波段金屬網狀帶通濾波器
之偏振性和相位差研究
Studies on polarization and phase retardance of
metallic bandpass filters in Terahertz
Frequencies
研究生:蕭晉勛 Student : Chin-Hsun Hsiao
指導教授:顏順通博士 Advisor : Dr. Shun-Tung Yen
國 立 交 通 大 學
電子工程學系電子研究所
碩士論文
A Thesis
Submitted to Department of Electronics Engineering & Institute of Electronics College of Electrical Engineering and Computer Engineering
National Chiao Tung University In partial Fulfillment of the Requirements
for the Degree of Master in
Electronics Enfineering November 2010
Hsinchu,Taiwan,Republic of China
兆赫波波段金屬網狀帶通濾波器
之偏振性和相位差研究
學生：蕭晉勛 指導教授：顏順通 博士 國立交通大學 電子工程學系電子研究所 碩士班摘要
本論文研究由不對稱十字架孔洞陣列形成之薄金屬帶通濾波器， 對於不同偏極方向入射光該濾波器的穿透特性和衍生的相位差行 為。我們改變十字架長、寬和週期三種結構，量測元件於兩個不同偏 極方向(沿長軸與短軸)的穿透強度和相位差改變量。實驗與模擬結果 可有定性上之吻合。我們發現不對稱十字架孔洞於不同偏極方向的穿 透行為無法單用兩個正交矩形孔洞的穿透來做近似。此外，經過適當 的設計週期性不對稱十字架孔洞陣列，基板上的薄金屬網狀濾波器可Studies on polarization and phase retardance of
metallic bandpass filters in Terahertz
Frequencies
student : Chin-Hsun Hsiao Advisor : Dr. Shun-Tung Yen
Department of Electronics Engineering & Institute of Electronics National Chiao Tung University
Abstract
The paper investigates substrate-supported thin metallic band-pass filters perforated with asymmetric cross-shaped hole arrays. We vary the cross-shaped arm length, the width ,and the period of the cross-shaped hole arrays. We measure two polarized transmission spectra along the short and the long arm of the cross-shaped holes for each device. We also derive the phase shift of the filters. The data agree qualitatively with our simulation results. We find that the transmission characteristics of an asymmetric cross-shaped hole can not simply be explained by the transmission characteristics of two orthogonally arranged rectangular holes. Furthermore, we can obtain a quarter waveplate by properly designing the dimensions of the asymmetric cross-shaped holes.
誌謝
漫長的兩年多的碩士生涯終於要劃下句點。在交大這兩年多認識 到很多學識豐富的學長和同學，也在完成論文和做實驗的過程中學到 相當多的專業知識和磨練性情。能完成此篇論文有賴多位長輩和同學 的幫忙，首先要感謝的是指導教授顏順通博士，感謝教授兩年多來在 研究上的指導與教誨，另外教授在研究上的嚴謹態度，也是我未來工 作上需要學習的。接著要感謝鐘佩鋼學長這兩年多的指導，不管是在 實驗上或學識上，我都從中學習到很多。還要感謝學長在九月初當我 的實驗進度卡關的時候，提供給我一盞明燈，讓我現在能順利畢業， 非常的謝謝他。此外，我也要感謝德賢學長和冠成學長平常在實驗室 的關心與幫忙，小弟我感恩在心頭。國家奈米元件實驗室的賴東彥工 程師，對於我日前在 NDL 所下的 90 奈米元件製程大力幫忙，在此也 要說聲感謝。另外還要感謝機械工廠莊先生平日機械加工的幫忙，和 奈米中心陳悅婷小姐和黃國華先生在實驗製程上的幫忙。 再來我要謝謝我的同屆戰友章魚哥、泓爺、阿威、唯倫老大、孫最後感謝我敬愛的父母和老妹，謝謝你們平時的關心打氣和背後 默默的支持，讓我得以最後完成碩士學業。
蕭晉勛 2010 , 11,8 交通大學，新竹
目 錄
中 文 摘 要
- - - Ⅰ英 文 摘 要
- - - Ⅱ致 謝
- - - Ⅲ目 錄
- - - V圖 目 錄
- - - Ⅶ表 目 錄
- - - X第一章 緒 論 - - - 0 1
1-1 前言---01 1-2 研究背景---03 1-3 研究動機---06第 二 章 元 件 設 計 與 製 作 過 程 - - - 0 7
2-1 參數定義---07 2-2 製作元件項目---08 2-3 元件材料---10 2-4 製程流程---11第三章 量測架設與原理---15
4-1 前提說明---25 4-2 程式計算方法簡略說明---26 4-3 實驗結果說明---28 4-4 實驗結論---51
第五章 結論---52
參考文獻---53 簡歷---54圖目錄
圖 1-1 電磁波頻譜---02
圖 1-2 結合電感性和電容性濾波器形成十字架型
的金屬網狀結構濾波器---03
圖 2-1 十字架參數示意圖---07
圖 2-2 元件結構圖---13
圖 2-3(a)(b)(c)(d) 光學顯微鏡所拍攝之金屬網---14
圖 3-1 FTIR 系統---16

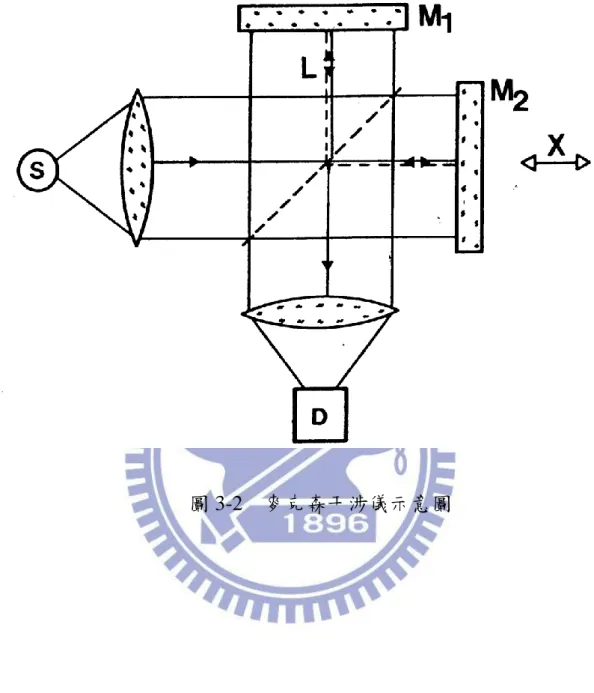

圖 3-2 麥克森干涉儀示意圖---17
