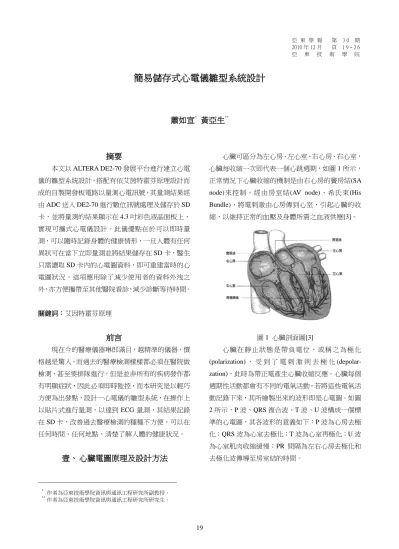

簡易儲存式心電儀雛型系統設計

(1)

* 作者為亞東技術學院資訊與通訊工程研究所副教授。 ** 作者為亞東技術學院資訊與通訊工程研究所研究生。

簡易儲存式心電儀雛型系統設計

蕭如宣

*

黃亞生

**

摘要

本文以 ALTERA DE2-70 發展平台進行建立心電儀的雛型系統設計，搭配有依艾茵特霍芬原理設計而成的自製開發板電路以量測心電訊號，其量測結果經由 ADC 送入 DE2-70 進行數位訊號處理及儲存於 SD 卡，並將量測的結果顯示在 4.3 吋彩色液晶面板上，實現可攜式心電儀設計。此儀優點在於可以即時量測，可以隨時記錄身體的健康情形，一旦人體有任何異狀可在當下立即量測並將結果儲存在 SD 卡，醫生只需讀取 SD 卡內的心電圖資料，即可重建當時的心電圖狀況。這項應用除了減少使用者的資料外洩之外，亦方便攜帶至其他醫院看診，減少診斷等待時間。關鍵詞：艾因特霍芬原理

前言

現在今的醫療儀器琳郎滿目，越精準的儀器，價格越是驚人，而過去的醫療檢測樣樣都必須在醫院做檢測，甚至要排隊進行，但是並非所有的疾病發作都有明顯症狀，因此必須即時監控，而本研究是以輕巧方便為出發點，設計一心電儀的雛型系統，在操作上以貼片式進行量測，以達到 ECG 量測，其結果記錄在 SD 卡，改善過去醫療檢測的種種不方便，可以在任何時間、任何地點，清楚了解人體的健康狀況。

壹、心臟電圖原理及設計方法

心臟可區分為左心房、左心室、右心房、右心室，心臟每收縮一次即代表一個心跳週期，如圖 1 所示，正常情況下心臟收縮的機制是由右心房的竇房結(SA node)來控制，經由房室結(AV node)、希氏束(His Bundle)，將電刺激由心房傳到心室，引起心臟的收縮，以維持正常的血壓及身體所需之血液供應[3]。圖 1 心臟剖面圖[3] 心臟在靜止狀態是帶負電位，或稱之為極化 (polarization) ，受到了電刺激則去極化 (depolar- zation)，此時為帶正電產生心臟收縮反應。心臟每個週期性活動都會有不同的電氣活動，若將這些電氣活動記錄下來，其所繪製出來的波形即是心電圖。如圖 2 所示，P 波、QRS 複合波、T 波、U 波構成一個標準的心電圖，其各波形的意義如下：P 波為心房去極化；QRS 波為心室去極化；T 波為心室再極化；U 波為心室肌肉收縮緩慢；PR 間隔為左右心房去極化和去極化波傳導至房室結的時間。

(2)

圖 2 心臟電氣分析圖[2] 1. 心電儀簡介

目前心電圖臨床上使用最普遍的是 12 導程心電圖(12 leads ECG)，其包含三個標準導程(standard leads) I、II、III，三個加壓導程(augmented leads) aVR、 aVL、aVF 及六個胸導程(chest leads) V1、V2、V3、 V4、V5、V6，而本文是以艾茵特霍芬等邊三角形 (Einthoven equilateral triangle)為量測基準。

艾茵特霍芬等邊三角形(I、II、III)是指在三個肢體上安置電極片，三點成一個等邊三角形，將心臟跳動情形完整擷取下來，此量測稱為艾茵特霍芬法則。 2. ECG 雛型系統設計 本文 ECG 雛型系統設計分為 ECG 訊號擷取電路及 SOPC 雛型系統，如圖 3 所示，左邊為 ECG 訊號擷取之類比訊號處理流程，先取樣心電圖訊號，經由放大使 QRS 振幅為 1V 內，再將訊號進行濾波，將頻帶範圍控制在 0~160Hz 內，同時並濾除市電 60Hz 干擾，再從示波器來檢視心電圖波形的變化，校正完波形後，透過 ADC 轉換成數位資料進到右邊 SOPC 雛型系統裡面，進行數位訊號處理與儲存，將結果顯示在 LTM 上。圖 3 ECG 訊號擷取與處理流程圖

貳、 ECG 訊號擷取電路設計

心電圖的種類很多種，最常見到的是標準的臨床 ECG、監控 ECG、壓力(運動)ECG、向量(三正交導程)ECG，他們都是針對不同的需求所開發出來的產品，其取樣的頻率範圍落在 0.06Hz ~160Hz 之間，因此本文所設計電路將頻率設在 160Hz 以下。如圖 4 所示，本文電路量測點為 RA、LA、LL。圖 4 愛茵特霍芬等邊三角形[1] 1. ECG 訊號放大電路 本文之訊號取樣是以儀表放大器來抓取訊號，因為儀表放大器具有高輸入阻抗及高共模拒斥比的特性，提升訊號對雜訊比，其電路如圖 5-1 所示。其中 RA、LA 分別貼在右左胸前位置，DRL_A 則是接到參考點 LL，其中必須有保護人體安全的設計，因此加裝一個保護電路，如圖 5-2，防止瞬間電流電擊人體。圖 5-1 儀表放大器

(3)

圖 5-2 LL 保護電路訊號放大主要由後端的濾波電路實現，前端儀表放大器取樣後做微量放大約 5 倍，圖 5-1 的 RG 會隨著電阻值的變化，增益也會有所不同，如式(1) 。後端的放大倍率約 250 倍將訊號的振幅控制在 1V 內，其倍率是由圖 6 中 RF 和 R 的比例所構成的，如式(2)。 1 4 . 49   RG K G (1) R RF G1 (2) 2. ECG 濾波電路 由於心電圖的頻率介於在 0.06Hz~160Hz，因此須有一個低通濾波器設計(如圖 6 所示)，以便濾除高於 160Hz 的訊號，其 RC 數值必須依據式(3)計算。圖 6 低通濾波器 2 1 2 1 2 1 C C R R Fc  

(3) 3. ECG 帶拒電路設計 圖 7 帶拒濾波器 C Rc Fc     2 1

(4) 因為 60Hz 是另一個嚴重的交流干擾源，需要有一 60Hz 帶拒濾波器設計(如圖 7 所示)，其 RC 值計算公式為式(4)。示波器作為輔助波形檢視用，而本文採用的是儲存式示波器，可以觀察出每個輸出的訊號情形，是否有失真或者是截止情形。 4. ECG ADC 電路設計 前端類比訊號處理完成後，必須將類比資料轉換成數位資料，本研究採用 AD7685，此為一顆 16 位元的 ADC，其取樣頻率為 250K。圖 8-1 是 ADC 的電路設計，為了降低 ADC 的輸入訊號受到電源的干擾，因此必須在電源部份做好隔離的動作，如圖 8-2。圖 8-1 AD7685 電路設計圖 8-2 AD7685 電源電路設計為了讓 AD7685 能自動取樣轉換及輸出，我們以 VHDL 設計了一個 ADC 控制器。圖 8-3 是 AD7685 控制器的模擬時序圖，在 oCNV 為 HIGH 時，進行訊號轉換，當訊號轉換完時，oCNV 狀態轉換為 LOW，此時必須在 SCK 的負緣抓取 SDO 的資料，即為有效輸出。圖 8-3 AD7685 模擬波形圖

(4)

5. ECG 電路驗證 以下為電路實際測試驗證的結果：圖 9-1 低通濾波 160Hz 濾波圖(>160Hz 之輸入) 圖 9-2 低通濾波 160Hz 濾波圖(<160Hz 之輸入) 從圖 9-1 可以看出頻率在大於 160Hz 時，訊號呈現衰減狀態，而圖 9-2 是低於 160Hz 以下的輸出與輸入訊號圖，可以看出在低於截止頻率的訊號是完整的輸出，以此可以得知低通濾波器能有效抑制高頻。圖 10-1 帶拒濾波 60Hz 濾波圖(正弦波 58Hz) 從圖 10-1 的輸出波形得知訊號在 60Hz 的時候衰減特別嚴重，而圖 10-2 的輸入頻率設定在 60Hz 以外的頻率為輸入訊號，通過濾波器後的輸出波形與輸入 波形相同，因此 60Hz 帶拒濾波器有良好效果。 圖 10-2 帶拒濾波 60Hz 濾波圖(正弦波 30Hz) 圖 11-1 ADC 硬體電路測試版圖 11-1 顯示，左邊為輸入端，右邊為 FPGA 連接端，由 DATASHEET 的資料得知當輸入端輸入 2.5V 時，ADC 輸出值為 7FFF，即表示 ADC 轉換正確無誤，實際操作時，從電源供應器供應 2.5V 到 ADC 輸入端，從 DE2-70 接排線到 ADC 的 FPGA 連接阜，而轉換結果由七段顯示器顯示，如圖 11-2 所示，七段顯示器顯示 7FFF，證明 ADC 轉換無誤。圖 11-2 DE2-70 與 ADC 連接示意圖

參、 ECG 量測

以下為 ECG 實際量測的結果：圖 12-1 ECG 訊號取樣圖輸入訊號：正弦波頻率：160Hz 以上輸入訊號：正弦波頻率：160Hz 以下輸入訊號：正弦波 頻率：58Hz 輸入訊號：正弦波 頻率：30Hz

(5)

圖 12-2 低通濾波後 ECG 圖圖 12-3 帶拒濾波後 ECG 圖 ECG 量測中，取三點的訊號來觀察訊號的雜訊程度，圖 12-1 是訊號取樣進來的原始訊號量測圖，可以看出訊號參雜很多的雜訊，包含電源干擾源等等。為了過濾掉一些雜訊，首先將 ECG 的頻段先擷取下來，而本文所取的頻段是 160Hz，因此以低通濾波器截止頻率設為 160Hz，如圖 12-2 所示，輸出訊號是將取樣後的訊號經過低通濾波器的訊號，圖中明顯的抑制一部份高頻訊號，但還是看得出 60Hz 的干擾情形，圖 12-3 是藉由帶拒濾波器將 60Hz 濾掉的情形，可清楚看出能有效濾掉最嚴重的電源干擾源。

肆、 SOPC 雛型系統軟硬體共同設計

圖 13 雛型系統架構圖本雛型系統以 Terasic DE2-70 為開發平台，搭配 Terasic 彩色觸控板及 ECG 訊號擷取電路板，以 Altera Quartus II 為雛型系統之軟硬體共同設計開發環境，硬體設計建立一 Nios2 核心模組(如圖 13 所示)，該核心模組具有 ADC DATA IN、SEG7、LTM、SD CARD 和 FFT IP CORE，軟體設計則以 Altera Nios II IDE 為開發平台進行程式設計。而本雛型系統訊號輸入端為 ADC 模組(即 AD7685)，必須經由 Nios2 的 ADC DATA IN 來控制 ADC 模組抓取資料並存進 SDRAM，同時 SEG7 會顯示輸入資料，待儲存完畢後，選擇顯示心電強度或者是心電圖波形，選擇前者就必須進行 FFT 運算，後者直接輸出，其兩者結果皆由 LTM 模組顯示，再依據使用者的需求決定是否儲存至 SD 卡。 1. FFT IP 設計 圖 14-1 FFT 參數設定值訊號轉換除了類比轉數位之外，另一為時域轉頻域，然而這項轉換須經由 FFT 來做轉換。這部分採用 ALTERA 提供的 FFT IP CORE 來進行轉換。圖 14-1 為 FFT 的參數設定，這裡是以 Cyclone II 為例，轉換長度設為 256 個 Point，資料精度設為 16Bits，Twiddle 精度設為 16Bits，資料輸出為 Streaming。圖 14-2 為 FFT 的控制時序圖，必須撰寫一個 FFT 的控制器，圖 14-3 為 VHD 控制器的波形模擬圖，當 control 和 sink_ready 為 HIGH，sink_valid 轉換為 HIGH，表示輸入有效資料，同時 sink_sop 產生一個

(6)

HIGH，當資料輸入 256 筆，sink_valid 轉換為 LOW， sink_eop 產生一個 HIGH，以此類推來送訊號至 FFT IP CORE，即完成時域轉頻域。圖 14-2 FFT 控制時序圖圖 14-3 FFT 控制器波形模擬圖圖 14-4 FFT 與 FFT CONTROL 連接示意圖圖 14-4 上方為 FFT IP CORE，下方為 FFT CONTROL，將 FFT CONTROL 的輸出端連接到 FFT IP CORE 輸入端，即可控制 FFT IP CORE 進行 FFT 轉換。下圖 14-5 中的左框為資料完整輸入週期，必須延遲一個輸入週期才會輸出上一週期的轉換資料，完成時域轉頻域之功能。圖 14-5 FFT IP CORE 模擬圖 2. Nios2 核心模組 本研究之 SOPC 雛型系統，主要為了處理訊號轉換、波形儲存與波形顯示。因此，首先我們建立一個 Nios2 核心(如圖 15 所示)，然後進行嵌入式軟體設計。 Nios2 的核心內容必須包含儲存、輸入、輸出等基本的 IO，以下為這三個單元介紹。

a.儲存單元：兩顆 32MB SDRAM、SD CARD b.輸入單元：ADC、FFT_in c.輸出單元：FFT_out、SEG7、LTM 圖 15 Nios2 核心模組 3. Nios2 嵌入式軟體設計 圖 16 ECG 雛型系統軟體流程圖 圖 16 為本研究 ECG 雛型系統軟體流程圖，系統 啟動之後，可以選擇量測或是查看歷史紀錄。若選擇量測後，十秒鐘後，LTM 即顯示心電圖或者是切換量測 FFT 顯示離開歷史紀錄儲存顯示 FFT 清除開始清除 FFT IP CORE FFT CONTROL

(7)

FFT 轉換後的心電強度圖，其波形可以選擇是否儲存到資料庫。 4. 設計結果 本文以友晶科技 DE2-70 發展板為基礎，進行 SOPC 雛型系統軟硬體共同設計。圖 17 實體展示圖如圖 17 所示，左上為 Terasic 4.3”彩色觸控面板，左下為 Terasic DE2-70，右中為自製心電圖量測板，搭配 3M 心電貼片構成 SOPC 雛型系統。本系統進行量測時，先將心電貼片貼至人體胸窩前，左右貼片間距約一個拳頭距離，參考點貼至肚臍偏上方處，完成以上步驟即可開始準備量測，準備就緒後，按下開始量測，並等候約 10 秒鐘的時間，如圖 18 所示，當完成量測後，將心電圖及心跳顯示於觸控面板上，此時可以選擇是否儲存，當按下儲存鍵時，系統會將資料儲存於 SD 卡裡，若是按下清除鍵，則返回功能選項，完成簡易儲存式心電儀雛型系統設計之基本量測。圖 18 量測結果本研究 ECG 雛型系統設計完成並經過各種實驗後，已達成預期之目的，獲得結論如下： A. 設計心電儀的電路須需特別注意濾波的頻率點，針對擷取頻率完成設計； B. 避免電源電路的 60Hz 的干擾源； C. 在 ADC 轉換要確實做好數位跟類比的隔離； D. 若能多點取樣必能提升系統的可靠度。

伍、結論

本文成功建立心電儀的雛型系統設計，搭配有自製開發板電路以量測心電訊號，其量測結果經由 ADC 送入雛型系統進行數位訊號處理及儲存於 SD 卡，並將量測的結果顯示在 4.3 吋彩色液晶面板上，實現可攜式心電儀設計。本文的研究價值在於實現使用低成本的零件，以及使用貼片式的方式進行心電訊號量測，並將資料記錄在 SD 卡內。未來可以新增 R-R Intervals 來分析使用者的健康情形，感測部分也可將貼片式改手握式量測，讓使用上更為便利，系統更加完整。

參考文獻

[1] 常晉綱，〈簡易心電圖量測與心律變異頻譜分析之信賴度比較〉(台中：逢甲大學，自動控制工程學系，碩士論文，2008 年 6 月 26 號)。 [2] 陳紹田，〈發展可攜式生理訊號長期記錄及分析系統〉(中壢：中原大學，生物醫學工程學系，碩士論文，2007 年 7 月)。 [3] 劉昌賢，〈以數位訊號處理器為基礎的即時心率分析器設計〉(台北：長庚大學，電機工程研究所，碩士論文，2001 年)。
