氮化矽之區域性應變對N型金氧半電晶體之影響

報告題名：

氮化矽之區域性應變對 N 型金氧半電晶體之影響

作者：朱柏儒、黃建彰 系級：電子四甲 學號：D9329484 D9366263 開課老師：李景松 老師 課程名稱：化合物半導體元件 開課系所：電子工程系 開課學年：九十六學年度 第一學期

摘要

在本篇專題的研究中，主要是在利用氮化矽薄膜本身具有的高應 力特性來控制電子通道中應力的大小，進而達到改善電子遷移率的目 的。我們發現較厚的氮化矽薄膜可以有效的改善載子遷移率。此外， 我們也利用不同的複晶矽閘極厚度作為實驗的條件，結果顯示複晶矽 閘極厚度增加會使電子遷移率的提升幅度能夠更加顯著。同時利用改 變複晶矽閘極的厚度以及覆蓋較厚的氮化矽薄膜這兩種方式，可以有 效提昇元件的電流驅動能力達 21%。 載子遷移率隨著通道長度越小，改善的幅度會越大。因此，在未 來 CMOS 製程中，隨著製程技術不斷進步以及元件尺寸越縮越小的 趨勢下，對於應用區域性應變技術來改善元件的操作速度，將備受矚 目。 關鍵字：載子遷移率、應力

目錄

摘要 ……… ...…………..……..………1 目錄……….…..………..………….2 圖、表目錄………....……….3 第一章 緒論………...………..………….5 1.1 背景……….….………5 1.2 量測方法………..………14 1.2.1 C-V曲線……….………15 1.2.2 ID-VGS 特性曲線………15 1.2.3 Charge pumping……….…….………15 第二章 不同複晶矽與氮化矽厚度對元件特性的影響………17 2.1 引言以及動機……..……..…………...……….………17 2.2 實驗過程與條件……..……..………...………18 2.3 結果與討論……….………...………25 2.3.1 電容-電壓(C-V)基本特性………...………25 2.3.2 不同氮化矽厚度對元件基本特性與載子遷移率的影響…27 2.4 結論………..…………41 第三章 總結以及未來方向………..………..……..43

圖、表目錄

圖 1.1 Strain 應力方向 3D 示意圖…....……….…………7 表 1.1 不同方向的 Strain 應力對 CMOS 的影響…….………8 圖 1.2 Strain 應力與能帶的關係圖…..……..………..………10 圖 2-1 nMOSFETs 實驗流程圖…………...……….………19 圖 2-2 nMOSFETs 實驗條件………..…….…………24 圖 2.3(a) 複晶矽 220nm 和不同氮化矽厚度之電容與電壓關係圖...26 圖 2.3(b) 複晶矽 150nm 和不同氮化矽厚度之電容與電壓關係圖….26 表 2.1 不同實驗條件之等效氧化層厚度...27 圖 2.4(a) 複晶矽 220nm 和不同氮化矽厚度對元件通道長度的轉移電 導比較圖形…………..…..…..…….……..……..…………...…………28 圖 2.4(b) 複晶矽 150nm 和不同氮化矽厚度對元件通道長度的轉移電 導比較圖形…………..…..…….…….……..……..………28 圖 2.5(a) 複 晶 矽 220nm 和 不 同 氮 化 矽 厚 度 之 短 通 道 效 應 比 較 圖...29 圖 2.5(b) 複 晶 矽 150nm 和 不 同 氮 化 矽 厚 度 之 短 通 道 效 應 比 較 圖...30 圖 2.6(a) 複 晶 矽 150nm 和 不 同 氮 化 矽 厚 度 的 轉 移 電 導 圖 形

(W/L=10μm/0.4μm)……..………..…….………31 圖 2.6(b) 複 晶 矽 150nm 和 不 同 氮 化 矽 厚 度 的 轉 移 電 導 圖 形 (W/L=10μm/10μm)……….…….……...…….………31 圖 2.7(a) 複 晶 矽 150nm 和 不 同 氮 化 矽 厚 度 之 驅 動 電 流 圖 形 (W/L=10μm/0.4μm) ….…….…...…...……….………33 圖 2.7(b) 複 晶 矽 150nm 和 不 同 氮 化 矽 厚 度 之 驅 動 電 流 圖 形 (W/L=10μm/10μm) ….………...……….……33 圖 2.8(a) 複 晶 矽 150nm 和 不 同 氮 化 矽 厚 度 的 Charge Pumping Current(W/L=10μm/0.4μm)…..……..……….………35 圖 2.8(b) 複 晶 矽 150nm 和 不 同 氮 化 矽 厚 度 的 Charge Pumping Current(W/L=10μm/10μm)……….…….………36 圖 2.9(a) 複 晶 矽 220nm 和 不 同 氮 化 矽 厚 度 的 轉 移 電 導 圖 形 (W/L=10μm/0.4μm)…..……….………..37 圖 2.9(b) 複 晶 矽 220nm 和 不 同 氮 化 矽 厚 度 的 轉 移 電 導 圖 形 (W/L=10μm/10μm)……..…….……….……..37 圖 2.10(a) 複 晶 矽 220nm 和 不 同 氮 化 矽 厚 度 之 驅 動 電 流 圖 形 (W/L=10μm/0.4μm)……….…38 圖 2.10(b) 複 晶 矽 220nm 和 不 同 氮 化 矽 厚 度 之 驅 動 電 流 圖 形 (W/L=10μm/10μm)……...…..……….…39 圖 2.11(a) 複 晶 矽 220nm 和 不 同氮 化 矽 厚度 的 Charge Pumping Current(W/L=10μm/0.4μm) ..….……..…….………..……40 圖 2.11(b) 複 晶矽 220nm 和 不同氮化 矽厚度 的 Charge Pumping Current(W/L=10μm/10μm) ..…..…..……….………..……41

第一章

緒論

1.1 背景

近幾年來，半導體產業被快速地發展，元件製程技術已邁入奈米 世代，在過去 30 年間，元件的閘極線寬已從 10μm 縮減到 45 nm， 不合時宜的微米(10-6_{公尺)已被奈米(10}-9_{公尺)單位取代來做為元件尺} 寸的度量。這象徵已進入一個技術的新紀元，卻也代表更多挑戰的出 現。 就元件的操作速度而言，為了加速元件的操作速率，增加元件的 積集度，和降低元件操作電壓等等考量的因素，元件閘極的通道長度 和氧化層厚度的微縮是不得不然的趨勢【1~3】。但是元件的縮小化會 造成短通道的效應，和增加閘極氧化層間的漏電流，而且還會伴隨的 次臨界擺幅 ( Subthreshold Swing，S.S ) 的增加【4】。因此當氧化層 厚度低於 4 nm 時，則會因漏電流變增大的因素，使得元件的功率消 耗大幅提高，因此該如何改善元件的操作速度將成為一個相當重要的 課題。 為了解決超薄閘極二氧化矽介電層所帶來的問題並且又要保有

它的優點，所以高介電係數（Higher Dielectric Constant，High-K）介 電層材料被用來代替傳統二氧化矽成為 MOSFET 的閘極介電層

【5~7】。利用高介電係數介電層，可以使得物理厚度為原來二氧化矽

的數倍，卻擁有相同的等效氧化層厚度（Equivalent Oxide Thickness，

EOT），所以能使直接穿透閘極的漏電流變小並且維持一定的驅動電 流。 然而這些高介電係數材料，運用在傳統 CMOS 製程技術上也出現 了許多問題，就高介電係數材料而言，因為其材料的熱穩定性不佳， 會造成矽基板和高介電係數介電層之間的界面問題【8】，也是造成載 子遷移率(Mobility，μ)遠遠比不上二氧化矽的原因之ㄧ【9】。因此許 許多多的努力正在研究如何解決這些問題，但是通常解決了一個問題 又會製造另一個問題，所以必須在兩者取其輕的方式來解決這些爭 端。然而，在閘極通道做改善(例如：高載子遷移率的通道、超薄的 基底和 3D 的結構)是比較不會引起另一種問題的方式。特別是如何增 加閘極通道的載子遷移率(carrier mobility)之研究已在這幾年引起相 當大的迴響。 為了解決上述所提的問題，我們可以利用應變矽( strained Si )技術 來改善此問題【10~35】。此項技術是利用製程與材料的特性使矽產生

應力應變(strain)。當矽受到應力作用之後，可提升其載子遷移率。在 金氧半場效電晶體中(MOSFETs)，使用應變矽做為元件之電流通道將 可提高 MOSFETs 的電流驅動能力與操作速度。然而，不同的應變(伸 張或壓縮)在不同方向對電子或電洞的遷移率也會有不一樣的影響 【10】(圖 1.1)，在 X 和 Z 軸方向的應變對電子和電洞效果剛好是相 反的(表 1.1)。所以如果想要讓兩種不同的型態的電晶體同時增加載子 遷移率，則必須同時增加 Y 軸方向的伸張應力。

圖 1.1 Strain 應力方向 3D 示意圖

(參考：2003 IEDM pp.73-76)

表1.1 不同方向的Strain應力對CMOS的影響

(參考：2003 IEDM pp.73-76)

應變層的產生方式主要有兩種，可分為矽/矽鍺異質結構與氮化矽 應力層。對矽/矽鍺異質結構而言，因為矽鍺基板的晶格長度和矽不 同，所以將矽以磊晶的方式成長在矽鍺緩衝層上形成矽應變層(通常 這層應變層具有 biaxial 的 tensile 應變，可以同時改善電子和電洞的 載子遷移率)。所產生的應變，可以使其在平面(in-plane)X 方向的晶 格增長以與矽鍺層相同，在成長縱向(out-of-plane)Y 方向則縮小。此 種結構的應變的型式稱為擴張應變(tensile strain)。這種結構係以矽基 板為主體，先行成長一矽鍺緩衝層(buffer layer)，一般矽鍺緩衝層的

在矽基板處釋放，並將產生的差排等缺陷侷限在基板內。能量釋放後 的緩衝層最表面晶格常數回復無應變( relaxed )時的狀態，但保持低缺 陷密度。之後在於其上成長擴張應變的薄矽層。此種結構由於能同時 增進電子與電洞的遷移率，提升元件的驅動電流，因此適合互補式金 氧半場效電晶體( CMOSFETs )元件的研製。 另一方面，電子在應變層的載子遷移率會隨著電場的增大而增 加，但是漸變層的鍺含量大約在 20%就會對電子遷移率的增加呈現飽 和現象。然而在應變層上的電洞遷移率表現，則是在高電場下比較沒 有明顯的增加【12】，反而其電洞遷移率在低電場有較佳的表現。至 於鍺含量大約在 30%，對電洞的遷移率則會有增加的趨勢。另外，應 變層的厚度也是另一個影響載子遷移率的因素，越薄的矽應變層，不 論是對電動或電子而言，皆會有越小的載子遷移率【13】。因為鍺會 擴散進入應變層的通道，而且增加閘極氧化層的 fixed charge，而且愈 薄的通道會造成載子限制的效應(carrier confinement)，這些因素造成 了愈薄的矽應變層會帶來更差的載子遷移率。 這種能夠同時改良 pMOSFETs 與 nMOSFETs 特性的元件，一般 稱為應變矽通道元件。實驗上已驗證應變矽通道無論是使用在 p 型或 n 型元件，均能顯著地增進驅動電流，加快電路的操作速度【12】。

這歸因於應變矽通道中的形變引起的導帶( conduction band ) 與價帶 ( valence band ) 的分離( splitting )，如圖 1.2，能減少電子的谷間散射 ( inter-valley scattering )與電洞的能帶間散射( inter-band scattering )， 同時也減少載子的等效質量( effective mass )，所以遷移率獲得了有效 地提升【14~21】。

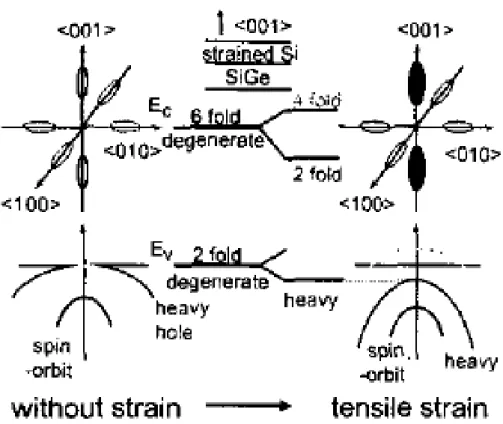

圖 1.2 Strain 應力與能帶的關係圖

應變矽通道元件由於能增進元件與電路的效能，因此深受業界的 矚目。2002 年 Intel 就宣佈將在 90 奈米製程加入此技術【24】。在實 際應用之前，仍須對可能產生的問題進一步地掌控。例如：(1)基板缺 陷。一般使用矽鍺緩衝層的缺陷密度在 103 ~104 cm-2的範圍，必須要 確定這些缺陷不會影響晶片內千萬個元件的載子遷移率及接面漏電 流。(2)表面平坦度。矽鍺緩衝層磊晶成長後，表面會較原本來的粗糙， 並因而造成後續成長閘極氧化層的漏電流增加與可靠度劣化。一般可 以藉由化學機械拋光研磨(CMP)處理來改善【25】。(3) n 型雜質的擴 散。n 型雜質，如磷與砷，在矽鍺內的擴散速度較在矽內增加甚多 【26】。因此必須特別注意對熱預算(thermal budget)的控制，以避免造 成 nMOSFETs 元件嚴重的短通道效應。(4)此外，由於矽鍺的熔點遠 較矽為低，容易會有結塊(agglomeration)效應的發生，造成寄生電阻 的增加【27】。(5)鍺的外擴散，在閘極氧化層熱成長或源/汲植入後的 退火等高溫製程時，鍺會有明顯外擴散的情形發生。若表面的應變矽 層 太 薄 ， 鍺 會 擴 散 到 閘 極 介 電 層 的 界 面 造 成 界 面 狀 態 密 度 ( interface-state density, Dit )的激增【27】。要避免此困擾，一般要求應

變矽層的厚度須在 10 奈米以上。(6)自動加熱效應(self-heating)【28】。

由於矽鍺的導熱性遠較矽為差，因此操作時會有類似 SOI 元件的自動 加熱效應情形發生，設計元件與電路時須將此效應考慮在內。

此外，另一種應變矽技術則是氮化矽的應用。近年來許多的研究 顯示從利用氮化矽層產生的機械單軸應變矽 (Mechanical Uniaxial Strain)通道會影響元件的驅動電流【18，19】。一般來說，沈積氮化矽 層有兩種主要方式，一種是使用高溫熱成長化學氣相沈積(CVD)氮化 矽層，這種方式所沈積的氮化矽層會有擴張應變的效果。另一種則是 利用電漿增強式化學氣相沈積(PECVD)，這種方式所沈積的氮化矽層 則會產生壓縮應變。 然而，氮化矽層所產生的機械單軸應變，只會增加 n 型通道的驅 動電流，但 p 型通道的驅動電流反而會減少，所以對 p 或 n 型電晶體 的載子遷移率就會造成不同效果。然而不管應力為何，對於 CMOS 而言都會有一邊的改進一邊變差。如此的結果會讓局部應變這項技術 在 CMOS 的應用上會有所侷限。 為了能夠避免使 nMOSFETs 或 pMOSFETs 的驅動能力下降，「局

部機械應力控制」( Local Mechanical-Stress Control, 簡稱 LMC )為一 種有效的解決方式【30，31】，此種技術可以有效地用來提高元件的

電流驅動能力。 這種機械應力的產生，是使用氮化矽(Si3N4)層和選

擇性鍺(Ge)離子佈值的方法來達到選擇性地拉伸應變。由控制氮化矽 層的應力大小，以及利用鍺離子佈值在具有高機械應力的氮化矽層

上，藉由離子佈植破壞原子鍵結來釋放氮化矽層的應力。如此一來就 可以分別改善 n 型通道和 p 型通道元件的驅動電流。在元件的通道範 圍內，控制機械應力可以克服元件尺寸縮小的限制，改變矽晶格的空 間值和平衡值。使用機械應力可以增加電子和電洞的遷移率，在使用 氮化矽層，可以同時改變 Ion_n和 Ion_p。由於元件尺寸越縮越小，以及 對未來的 65 奈米技術，其驅動電流估計可增加 20%，因此 LMC 技 術的影響將變的更受囑目。不過，使用選擇性鍺離子佈值的方式，就 必須增加一次微影的製程，所以這種技術勢必會增加製程的複雜性， 而且也會增加整體的製造成本。

此外，區域性應變矽通道(Local Strained Channel，簡稱 LSC)技術 也被證明能夠有效地改善元件的驅動能力【32，33】。這種技術是利 用具有高壓縮性應變的複晶矽閘極作為閘極電極，藉此能夠在元件上 產生高擴張應變的通道，這種技術只會對 nMOSFETs 有所影響。覆 蓋一層高擴張的二氧化矽層以及適當的回火製程可以增加 n 型複晶 矽閘極的壓縮應力。另一方面，p 型通道並無法產生應變，主要原因 在於經過硼離子佈植後的複晶矽閘極不容易受到應力作用而伸展。所 以區域性應變矽通道能夠改善 nMOSFETs 的電流驅動能力，而且並 不會使 pMOSFETs 的特性衰退。

在氮化矽應力層的應用上，除了改變複晶閘極的摻雜類型會改變 應變的形式之外，經過模擬出來的數據顯示，我們可以推斷改變複晶 矽閘極的厚度也能夠有效的提高氮化矽層對元件通道區域的應力大 小，進而改善元件的驅動能力【34】。另外在 pMOSFETs 中，使用選 擇 性 磊 晶 Si1-xGex 於 集 極 和 源 極 區 域 時 ， 縱 向 單 軸 壓 縮 應 力

( longitudinal uniaxial compressive stress )施加在通道內，將可增加電洞 大約 50%的移動率。而在 nMOSFETs 中，利用一層擴張氮化矽覆蓋 層 ( tensile silicon nitride-capping layer ) ， 可 將 擴 張 應 力 傳 導 進 nMOSFETs 以 增 加 電 子 移 動 率 大 約 20% 【 35 】。 應 變 矽 使 用 在 CMOSFETs 元件中，可以分別增加 nMOSFETs 10%及 pMOSFETs 25% 的飽和驅動電流。因此我們可預見應變技術( Strain technology )對於 先進閘極工程是非常有用的。 針對上述所討論，本論文將利用區域性應變矽通道的技術來改善 元件的特性。我們將改變不同的 n 型複晶矽閘極厚度，並以此不同的 閘極厚度完成 n 型複晶矽閘極金氧半場效電晶體，來探討其元件在操 作上的一些基本特性，並配合不同的氮化矽覆蓋層厚度分別討論載子 遷移率在不同複晶矽與氮化矽厚度的影響。

1.2 量測方法

為了分析在 MOSFET 元件特性，可採用下列幾種量測方式，來 萃取出一些電性特性以及物理分析，進而探討閘極介電層，以下分別 將一些電性參數和表面型態的量測方式作一說明。

1.2.1 電壓-電容特性分析（C-V）

在N型複晶矽閘極MOSFET的氧化層特性是以HP 4284 分析儀在 高頻( 1MHz )的電壓-電容分析中所獲得。所有曲線的量測都是由反轉 區到累增區，量測尺寸為W/L=20μm/20μm。目的是由量測結果得到 氧化層等效厚度( Tox )等參數。

1.2.2 I

d

-V

gs

特性曲線

Id-Vgs 量測是使用Keithley 4200 參數分析儀。將N型複晶矽閘極 MOSFET電晶體元件操作在線性區(Vds = 0.1V)，量測其汲極電流 (Id) 與閘極電壓 (Vgs) 的關係，進而萃取出臨界電壓(Threshold Voltage) 以及轉移電導(Transconductance，Gm)。

1.2.3 Charge pumping

Icp量測的設置如下，閘極由Agilent 81110A提供脈衝波(方波， 1MHz)。，脈衝波的電壓設定為固定電壓振幅(Vamp=1.5V)，改變基

底電壓(Vbase :-2.5V~0.5V)。此外，源極則是由Keithley 4200參數分 析儀提供ㄧ個固定偏壓(0.1V)，並測量俗稱charge pumping current 的基板電流(substrate current)。

第二章

不同複晶矽與氮化矽厚度對

元件特性的影響

2.1 引言以及動機

區域性應變矽通道(Local Strained Channel，簡稱 LSC)技術被證明 能夠有效地改善元件的驅動能力。這種技術是利用具有高壓縮性應變 的複晶矽閘極作為閘極電極，藉此能夠在元件上產生高擴張應變的通 道，這種技術只會對 nMOSFETs 有所影響。覆蓋一層高擴張的二氧 化矽層以及適當的回火製程，可以增加 n 型複晶矽閘極的壓縮應力。 另一方面，p 型通道並無法產生應變，主要原因在於經過硼離子佈植 後的複晶矽閘極不容易受到應力作用而伸展。所以區域性應變矽通道 能夠改善 nMOSFETs 的電流驅動能力，而且並不會使 pMOSFETs 的 特性衰退【32，33】。 在氮化矽應力層的應用上，除了改變複晶閘極的摻雜類型會改變 應變的形式之外，經過模擬出來的數據顯示，我們可以推斷改變複晶 矽閘極的厚度也能夠有效的提高氮化矽層對元件通道區域的應力大 小，進而改善元件的驅動能力【34】。在 nMOSFETs 中，利用一層擴

張氮化矽覆蓋層( tensile silicon nitride-capping layer )，可將擴張應力 傳導進 nMOSFETs 以增加電子移動率大約 20% 【35】。因此我們可 預見應變技術( Strain technology )對於先進閘極工程是非常有用的。 因此，在本章節中我們將利用區域性應變矽通道的技術來改善元 件的特性。我們將改變不同的 n 型複晶矽閘極厚度，並以此不同的閘 極厚度完成 nMOSFETs 元件。此外，也將配合不同的氮化矽覆蓋層 厚度來探討其元件在操作上的一些基本特性，以及分別討論不同的複 晶矽與氮化矽厚度對載子遷移率的影響。

2.2 實驗過程與條件

本實驗的步驟為電晶體nMOSFETs 製程，所有的製程均在國家奈 米實驗室中進行。基本的製程步驟列於圖2.1，下面則詳述nMOSFETs 製程內容。 實驗是採用p-型的六吋矽晶片，晶格方向<100>，阻質介於15~25 Ω-cm 之間。利用離子佈植及爐管擴散法形成P-well，離子佈植條件 (離子硼，BF2，能量為70 keV，劑量為 1.2×1013ions/cm2)。

P-type P-well P-type P-well Oxide Si3N4 PR P-type P-well

FOX

P+

FOX

P+ 1、P-型六吋矽晶片，晶格方向 <100> 2、形成 P-well(離子 BF2，能 量 70keV，劑量為 1.2×1013 ions/cm2) 1、Standard Clean 2、成長 Pad-Oxide(SiO2)-350Å 3、沈積 Si3N4-1500Å 4、Pattern，定義主動區 1、 Etch 兩旁的 Si3N4，Channel Stop(離子 BF2，能量 120keV，劑 量為 4×1013 ions/cm2) 2、 Field Oxide-5500Å 3、 以磷酸去除主動區 Si3N4 4、 完成 LOCOS 結構 5、 臨界電壓調整: B2 Implant， 45kev，4×1012 ions/cm2

圖 2.1 nMOSFETs 實驗流程圖

P-type P-well P+

FOX

P+ Oxide N+ N+ -Si SiGe P-type P-well P+

FOX

P+ Oxide N+ N+

FOX

N+ N+ SiGe -Si P-type P-well P+

FOX

P+ Oxide N+ N+ metal metal metal SiN SiN

SiN SiN TEOS TEOS TEOS TEOS

FOX

N+ N+ -Si SiGe

FOX

1、 RCA 清洗後，HF：H2O＝1： 50 來蝕刻自生氧化層 2、 成長 25Å 左右的 SiO2 oxide 3、 疊上 Poly-Si 220nm、150nm 4、 沈積閘極 Hard Mask TEOS

500Å 5、 Pattern 定義閘極 6、 淺摻雜 S/D 1、 沈積 TEOS-2000Å 2、 Spacer etch 3、 重摻雜 S/D 4、 閘極 Hard Mask 去除 5、 Pattern，定義基極 6、 Substrate implant 7、 Anneal-1000℃-10 秒 1、沈積氮化矽 Si3N4覆蓋層 250nm、170nm、100nm 2、沈積 TEOS-4000Å 3、製作接觸孔(Contact Hole) 的圖案，以 TEL 5000 進行乾 式蝕刻 4、Sputtering 標準四層金屬 （Ti/TiN/Al/TiN）

5、Pattern，定義 Metal pad，Metal etch

以氮化矽用來當作罩幕(Mask)用，藉著其不易被氧滲透的優點來 進行場氧化層(Field Oxide)的製作。接著進入微影(Lithography)及乾蝕 刻程序，使用第一道光罩，將主動區定義完成，此時再以離子佈植來

做Channel Stop，離子佈植條件(離子硼，BF2，能量為120 keV，劑量

為4×1013 ions/cm2)。接著以高溫爐管成長一層約5500 Å 的場氧化層， 最後再以磷酸去除氮化矽。 之後再以離子佈植法進行硼摻雜，離子佈植條件(離子硼，BF2， 能 量 為 50keV， 劑量 為 7×1012 ions/cm2) ， 此 離 子 佈 植 的 作 用 是 對 MOSFETs的臨界電壓做適當的調整。緊接的再進行一次硼摻雜，離 子佈植條件(離子硼，B，能量為45keV，劑量為4×1012 ions/cm2)，此 離子佈植得作用是防止貫穿(Anti-Punch-Through)效應。 成長閘極氧化層的動作是在垂直爐管中進行，條件是使用純氧成 長的二氧化矽約22Å 。成長完之後，隨即開始疊上隨著沈積的反應進 行之內部摻雜N型複晶矽 (in-situ Poly-Silicon)，此N型複晶矽主要是 要用來排除因摻雜的雜質分布不均勻，所造成電性數據上的影響。成 長之厚度為實驗條件(詳見圖2.2(a))。複晶矽沈積完之後再緊接著沈積 一層TEOS (Tetra-Ethy-Ortho-Silicate) 500Å ，此TEOS為在S/D摻雜 時，能夠擋住閘極不被離子佈植所影響(即Hard Mask)。

Mask，再用TCP對Poly-Si做蝕刻。然後進行離子佈植，首先以離子佈 植法進行砷摻雜，離子佈植條件(離子砷，As，能量為8 keV，劑量為 1×1015ions/cm2)。此離子佈植的作用是為了做Source/Drain extension。 接下來覆蓋TEOS 1500 Å ，再以乾蝕刻機(TEL 5000)做非等向性的蝕 刻形成側壁空間層(Spacer)，側壁空間層蝕刻完之後由於先前的閘極 Hard Mask並沒有被去除，因此閘極能夠阻擋之後的離子佈植步驟。

緊接著再做一次高濃度的As離子佈植，能量為30 keV，劑量為6×1015

ions/cm2，此高濃度離子佈植目的是在於形成源極與汲極，最後用乾

蝕刻機(TEL 5000)做非等向性的蝕刻把閘極Hard Mask去除。

接著基極以中電流離子佈植，離子佈植條件：(離子BF2，能量為

40 keV，劑量為5×1015ions/cm2)，之後將全部的摻雜(Dopant)活化 (Activation)，條件為快速熱製程1000℃ 10 秒。 接著在晶片的表面沈積一層氮化矽(Si3N4)，沈積此層薄膜主要是 要用來產生區域性應變(Local Strain)，成長之厚度為實驗條件(詳見圖 2.2(b))。之後再氮化矽表面沈積一層 TEOS 4000 Å ，用來隔絕金屬與 金氧半元件的隔絕材料。第四道光罩用來製作接觸孔（Contact Hole） 的圖案，由於本實驗的覆蓋層共有兩層，因此分成兩階段蝕刻步驟。 首先以乾蝕刻機(TEL 5000)與 BOE 進行 TEOS 層的蝕刻，接著再利

對氮化矽層蝕刻，以確保氮化矽層有完全去除乾淨。之後進行四層金 屬(Ti/TiN/Al-Si-Cu/TiN)的物理氣相沉積（PVD）。最後一道微影製 程是定義金屬墊（Metal Pad）的圖樣，使用 ILD-4100 來完成蝕刻金 屬以及光阻的去除。最後一個步驟就是將完成的元件，送入高溫爐 管；以攝氏 400 度的溫度做 30 分鐘的燒結（Sintering），使金屬層 與矽基板的接觸更為密合，減少串聯電阻或漏電流的發生機率。燒結 完後，電晶體製程即告完成。

(a) (b)

圖 2.2 nMOSFETs 實驗條件

P-type P-well

FOX

P+

FOX

P+ Oxide Poly N+ N+ = P-well P+

FOX

P+ Oxide Poly N+ N+ SiN SiN

FOX

N+ N+ Poly-Si : 220nm、150nm Si3N4 capping layer : 250nm、170nm、100nm

2.3 結果與討論

2.3.1 電容-電壓 (C-V) 基本特性

電容的量測是以HP 4284 分析儀在高頻(1MHz)的電壓-電容分析 中所獲得。所有曲線的量測都是由反轉區到累增區，量測尺寸為 W/L=20μm/20μm。由公式 OX OX OX

T

A

C







_{(2.1) 【36】} 其中COX為電容值【單位： F (法拉)】，εox是絕緣體介電係數【二 氧化矽為3.9×8.85×10-14 F/cm】，A是指量測的電容面積 【單位：cm2】。 利 用這 個公 式所 求 得的 閘極 介電層 厚度 (TOX) 為 等 效 氧 化 層 厚 度

(Equivalent Oxide Thickness，EOT)。

圖 2.3(a) 為量測複晶矽 220nm 和不同氮化矽厚度的電容值，圖 2.3(b) 則為複晶矽 150nm 和不同氮化矽厚度的電容值。表 2.1 則是將 所有條件之電容值換算成等效氧化層厚度。由圖 2.3 及表 2.1 可以發 現所有的條件，在等效厚度上幾乎是一樣的。不過要是嚴格來說複晶 矽 150nm 與複晶矽 220nm 兩者之間的等效厚度，彼此相差約 0.5Å ， 但是差距甚小，因此對於等效氧化層厚度上的差異在之後的討論中將 不被列入考量。

V_G-V_TH (V) -3 -2 -1 0 1

C (

pF

)

2 3 4 5 6 7 SiN_X 250nm SiN_X 170nm SiN_X 100nm W/O W/L=20m /20m Poly-Si 220nm

圖 2.3(a) 複晶矽 220nm 和不同氮化矽厚度之電容與電壓關

係圖

V

_G

-V

_TH

(V)

-3 -2 -1 0 1

C (

pF

)

2 3 4 5 6 7 SiNX 250nm SiNX 170nm SiNX 100nm W/O W/L=20m /20m Poly-Si 150nm

圖 2.3(b) 複晶矽 220nm 和不同氮化矽厚度之電容與電壓關

係圖

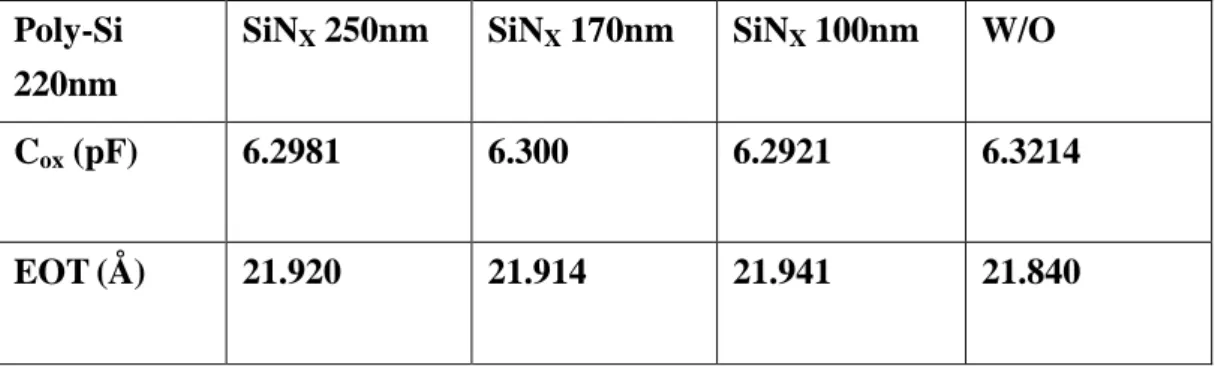

表 2.1 不同實驗條件之等效氧化層厚度

2.3.2 不同氮化矽厚度對元件基本特性與載子遷移率

的影響

圖 2.4(a)(b)為在複晶矽 220nm 以及複晶矽 150nm 的情況下，不同 氮化矽厚度對元件通道長度的轉移電導比較圖形。由圖 2.4(a)來說， 我們可以看出在通道長度越小的條件下，氮化矽厚度的變化對轉換電 導的影響會越趨明顯。此外，圖 2.4(b)也有相同的現象，因此之後的 討論將針對通道元件長度最大(L=10μm)與最小(L=0.4μm)的條件來做 比較。 Poly-Si 220nm

SiNX 250nm SiNX 170nm SiNX 100nm W/O

Cox (pF) 6.2981 6.300 6.2921 6.3214

EOT(Å ) 21.920 21.914 21.941 21.840

Poly-Si 150nm

SiNX 250nm SiNX 170nm SiNX 100nm W/O

Cox (pF) 6.1216 6.1459 6.1423 6.1864

Poly-Si 220nm

Gate Length (



m)

1 10

Trans

conduct

ance

(mS)

0.0 0.2 0.4 0.6 0.8 1.0 SiN_X 250nm SiN_X 170nm SiN_X 100nm W/O

圖 2.4(a) 複晶矽 220nm 和不同氮化矽厚度對元件通道長度

的轉移電導比較圖形

Gate Length (nm)

1 10

Tr

ans

co

ndu

ct

anc

e

(m

S)

0.0 0.2 0.4 0.6 0.8 SiN_X 250nm SiN_X 170nm SiN_X 100nm W/O Poly-Si 150nm

圖 2.4(b) 複晶矽 150nm 和不同氮化矽厚度對元件通道長度

的轉移電導比較圖形

圖2.5(a)、(b) 為量測各個實驗條件的0.4μm、0.6μm、1μm、2μm 以及10μm這五種通道長度尺寸的MOSFET各十點，之後再以10μm這

個尺寸為基準點，將所有尺寸的值減去基準點的值所求得平均的臨限 電壓差 (ΔVTH)的圖形。就圖2.5(a) 而言，我們可以發現在複晶矽 220nm的條件下，氮化矽覆蓋層的厚度越厚，其短通道效應會越嚴 重。我們推測這是因為Strain的應力作用，使得通道區域的傳導帶 (Conduction Band)分裂，所以金屬-半導體功函數差(ψms)以及反轉時 所需電壓(2ψfn)等參數會改變。因此，在通道長度越小Strain的作用越 大的情況下，會造成較嚴重的短通道效應。另一方面，由圖2.5(b) 也 可以發現在複晶矽150nm的條件下，氮化矽覆蓋層的厚度越厚也會有 相同的現象。此外，我們比較兩種複晶矽厚度的條件，可以發現複晶 矽150nm的短通道效應會比複晶矽220nm來的嚴重。 Gate Length (m) 1 10  V TH (V ) -0.20 -0.15 -0.10 -0.05 0.00 SiN_X 250nm SiN_X 170nm SiN_X 100nm W/O Poly-Si 220nm

圖 2.5 (a) 複晶矽 220nm 和不同氮化矽厚度之短通道效應比

較圖

Gate Length (m) 1 10  V TH (V ) -0.20 -0.15 -0.10 -0.05 0.00 SiN_X 250nm SiN_X 170nm SiN_X 100nm W/O Poly-Si 150nm

圖 2.5 (b) 複晶矽 150nm 和不同氮化矽厚度之短通道效應比

較圖

圖 2.6(a) 表 示 在 複 晶 矽 150nm 條 件 下 的 轉 換 電 導 圖 形 (W/L=10μm/0.4μm)，由轉移電導的公式來看 M

V

D

L

Cox

W

G





_{式(2.2) 【36】} 在 其 他 參 數 固 定 下 ， 可 以 發 現 在 相 同 的 元 件 尺 寸 W/L=10μm/0.4μm，以及氮化矽厚度250nm的條件下，載子遷移率會 較其他條件來的高。然而，在元件尺寸W/L=10μm/10μm的情況下， 如圖2.6(b)，載子遷移率的表現反而是相反的，也就是說在通道長度 為10μm時，沒有氮化矽覆蓋層的條件會有較佳的載子遷移率。不過， 隨著元件尺寸不斷縮小下，載子遷移率變差的問題將不會發生。

V

_G

-V

_TH

(V)

-0.1 0.0 0.1 0.2 0.3 0.4 0.5

Tran

scond

uctan

ce (mS)

0.0 0.2 0.4 0.6 0.8 SiN_X 250nm SiN_X 170nm SiN_X 100nm W/O W/L=10m/0.4m Poly-Si 150nm

圖 2.6(a) 複晶矽 150nm 和不同氮化矽厚度的轉移電導圖形

(W/L=10μm/0.4μm)

V

_G

-V

_TH

(V)

-0.2 0.0 0.2 0.4 0.6

Tr

an

sco

nd

uc

tan

ce (m

S)

0.000 0.005 0.010 0.015 0.020 0.025 0.030 SiN_X 250nm SiN_X 170nm SiN_X 100nm W/O W/L=10m/10m Poly-Si 150nm

圖 2.6(b) 複晶矽 150nm 和不同氮化矽厚度的轉移電導圖形

(W/L=10μm/10μm)

圖2.7(a) 表示出在複晶矽150nm的條件下，不同氮化矽厚度的驅 動電流圖形 (W/L=10μm/0.4μm)，我們可以看出在不同的氮化矽厚度 中，氮化矽250nm顯然擁有較大的元件驅動能力，而由元件驅動電流 公式





2 2

2

_OX GS TH S iO D

V

V

LT

W

I







_{式(2.3) 【36】}

W (Width) 為通道寬度，L (Length) 為通道長度，μ (Mobility) 為

載子遷移率，VGS、VTH為閘極電壓以及臨限電壓。由公式中，在寬長 比、介電係數、等效氧化厚度以及VGS-VTH固定下，可以發現氮化矽 250nm具有較大的驅動電流，所以推測氮化矽250nm在nMOSFETs元 件中擁有較好的載子遷移率。另外，由圖2.7(b)可以發現元件尺寸在 W/L=10μm/10μm的情況下，反而是沒有氮化矽覆蓋層的條件會有較 佳的電流驅動能力，所以也可以推測在大尺寸的元件中，沒有氮化矽 覆蓋層會擁有較大的載子遷移率。

Drain Voltage (V) 0.0 0.5 1.0 1.5 2.0 2.5 3.0 Drain Curr ent ( mA) 0 1 2 3 4 5 6 7 SiN_X 250nm SiN_X 170nm SiN_X 100nm W/O W/L=10m/0.4m Poly-Si 150nm VG-VTH=2V V_G-V_TH=1.5V V_G-V_TH=1V V_G-V_TH=0.5V V_G-V_TH=0V

圖 2.7(a) 複晶矽 150nm 和不同氮化矽厚度之驅動電流圖形

(W/L=10μm/0.4μm)

Drain Voltage (V)

0.0 0.5 1.0 1.5 2.0 2.5 3.0 Dr ain Cu rre nt (mA) 0.00 0.05 0.10 0.15 0.20 0.25 0.30 0.35 SiN_X 250nm SiN_X 170nm SiN_X 100nm W/O W/L=10m/10m Poly-Si 150nm V_G-V_TH=2V V_G-V_TH=1.5V V_G-V_TH=1V V_G-V_TH=0.5V V_G-V_TH=0V

圖 2.7(b) 複晶矽 150nm 和不同氮化矽厚度之驅動電流圖形

(W/L=10μm/10μm)

為了解釋在大尺寸下為何會有相反的趨勢，因此，我們詴著藉由

量測 Charge pumping method 來觀察在氧化層與矽基座界面缺陷。不 過為了不受漏電流影響，而準確地萃取介面狀態密度的值。我們依據 漏電流不會因為頻率影響而改變的特性，於是將高頻量測的數據 (1MHz)扣掉低頻量測的數據(100KHz)，藉此可有效的消除掉漏電流

造成的影響【37、38】。進而利用 Charge pumping method 來計算出介

面狀態缺陷量(Nit)

qfA

I

N

_it



cp _{式(2.4) 【38】}

Icp 是 Charge pumping 測 量 的 電 流 ， q 是 (fundamental electronic

charge)，f是頻率，A是面積。所以，在基板和閘極介面層的缺陷數量 是可以容易地被判斷出來。圖2.8(a) 為複晶矽150nm條件下，不同氮 化矽厚度之Charge Pumping Current (W/L=10μm/0.4μm)，所以由圖形 以及公式2.4來推測，可以發現沒有氮化矽覆蓋層的條件有最小的介 面狀態缺陷量，而有氮化矽覆蓋層的條件會因為應力的拉扯，造成介 面缺陷的數量增加。不過，我們反而發現沒有氮化矽覆蓋層的條件其 載子遷移率是最差的，因此我們推測元件的載子遷移率在小線寬時， 區域性應變所造成的載子遷移率之影響遠大於缺陷數量對遷移率的 影響。此外，由於氮化矽250nm所產生的應力最大，照理說缺陷的數 量應該也會是最高的。不過，我們可以發現在複晶矽150nm時，氮化

就是氮化矽250nm。因此，我們推測在沈積氮化矽層時，會通入NH3 以及SiH4兩種氣體來成長氮化矽，而其中的NH3會產生氫鍵修補了缺 陷，因此當氮化矽沈積時間越長，其缺陷量應當會減少。雖然含有氮 化矽覆蓋層的條件，其缺陷量和沒有氮化矽覆蓋層的相較之下有較大 的現象，但氮化矽覆蓋層所產生的伸張應力作用會遠大於缺陷的影 響，因此才會有較好的載子遷移率。 另一方面，當元件尺寸為W/L=10μm/10μm時，我們由圖2.8(b)及 公式2.4發現在大線寬下，氮化矽覆蓋層伸張應力的影響則會因整體 的介面缺陷量增大而變的微不足道，進而造成載子遷移率退化，在此 時載子的遷移率則是受到介面缺陷量所主導。 Base Voltage (V) -2.5 -2.0 -1.5 -1.0 -0.5 0.0 0.5 Icp 1 M Hz -Ic p 1 0 0 KHz (pA ) 0 100 200 300 400 SiN_X 250nm SiN_X 170nm SiN_X 100nm W/O W/L=10m/0.4m Poly-Si 150nm Vamp = 1.5V Waveform: square

圖 2.8(a) 複晶矽 150nm 和不同氮化矽厚度的 Charge

Pumping Current (W/L=10μm/0.4μm)

Base Voltage (V) -1.4 -1.2 -1.0 -0.8 -0.6 -0.4 -0.2 0.0 Icp 1 MHz -Icp 1 0 0 KHz (nA) 0 10 20 30 40 50 60 SiN_X 250nm SiN_X 170nm SiN_X 100nm W/O W/L=10m/10m Poly-Si 150nm Vamp = 1.5V Waveform: square

圖 2.8(b) 複晶矽 150nm 和不同氮化矽厚度的 Charge

Pumping Current (W/L=10μm/10μm)

圖2.9(a) 表示在複晶矽220nm條件下，不同氮化矽厚度的轉換電 導圖形 (W/L=10μm/0.4μm)，由圖可以看出，在氮化矽250nm的條件 下，因為伸張應力的增加，載子遷移率會比氮化矽厚度較薄的條件來 的高，而且載子遷移率的改善幅度和複晶矽150nm的條件比較起來， 如圖2.6(a)，似乎也有較好的現象。然而，元件尺寸在W/L=10μm/10μm 的情況下，如圖2.9(b)，載子遷移率的表現和複晶矽150nm的條件是一 致的，如圖2.6(b)。換句話說，就是在通道長度為10μm時，增加氮化 矽的厚度反而會因缺陷變多而使載子遷移率變的比較差。

V_G-V_TH (V) -0.1 0.0 0.1 0.2 0.3 0.4 0.5 Tran scon duct ance (mS ) 0.0 0.2 0.4 0.6 0.8 1.0 SiN_X 250nm SiNX 170nm SiN_X 100nm W/O W/L=10m/0.4m Poly-Si 220nm

圖 2.9(a) 複晶矽 220nm 和不同氮化矽厚度的轉移電導圖形

(W/L=10μm/0.4μm)

V

_G

-V

_TH

(V)

-0.2 0.0 0.2 0.4 0.6

T

ra

n

sc

on

d

u

ct

an

ce

(m

S

)

0.00 0.01 0.02 0.03 SiN_X 250nm SiN_X 170nm SiN_X 100nm W/O W/L=10m/10m Poly-Si 220nm

圖 2.9(b) 複晶矽 220nm 和不同氮化矽厚度的轉移電導圖形

(W/L=10μm/10μm)

圖2.10(a) 表示出在複晶矽220nm的條件下，不同氮化矽厚度的驅 動電流圖形 (W/L=10μm/0.4μm)，我們可以看出在不同的氮化矽厚度 中，因氮化矽250nm擁有較大伸張應力，所以元件驅動能力會很明顯 的好很多。此外，由公式2.3來推斷，氮化矽250nm因有較大驅動電流， 所以在nMOSFETs元件中氮化矽250nm就會有較大的載子遷移率。另 外，由圖2.10(b)可以發現元件尺寸在W/L=10μm/10μm的情況下，沒有 氮化矽覆蓋層的條件會有較佳的電流驅動能力，所以也可以推測在大 尺寸的元件中，沒有氮化矽覆蓋層的條件，會有較佳的載子遷移率。 Drain Voltage (V) 0.0 0.5 1.0 1.5 2.0 2.5 3.0

Dra

in C

urre

nt

(mA

)

0 2 4 6 8 SiN_X 250nm SiN_X 170nm SiN_X 100nm W/O W/L=10m/0.4m Poly-Si 220nm V_G-V_TH=2V V_G-V_TH=1.5V V_G-V_TH=1V V_G-V_TH=0.5V V_G-V_TH=0V

圖 2.10(a) 複晶矽 220nm 和不同氮化矽厚度之驅動電流圖形

(W/L=10μm/0.4μm)

Drain Voltage (V)

0.0 0.5 1.0 1.5 2.0 2.5 3.0

Drain

Curr

ent (

mA)

0.00 0.05 0.10 0.15 0.20 0.25 0.30 0.35 SiN_X 250nm SiN_X 170nm SiN_X 100nm W/O W/L=10m/10m Poly-Si 220nm V_G-V_TH=2V V_G-V_TH=1.5V V_G-V_TH=1V V_G-V_TH=0.5V V_G-V_TH=0V

圖 2.10(b) 複晶矽 220nm 和不同氮化矽厚度之驅動電流圖形

(W/L=10μm/10μm)

圖 2.11(a)為複晶矽 220nm 條件下，不同氮化矽厚度之 Charge Pumping Current (W/L=10μm/0.4μm)。在沈積氮化矽層時，會產生氫 鍵來修補缺陷，因此當氮化矽沈積時間越長，其缺陷數量會越少。不 過由圖形來看，可以發現在複晶矽 220nm 的條件下，氮化矽 170nm 的條件下會有最大的介面缺陷數量，其次是氮化矽 100nm，再來就是 氮化矽 250nm，而沒有氮化矽覆蓋層的條件依舊是最小的。不過，氮 化矽 250nm 其載子遷移率在這幾種條件裡是較好的，因此我們可以 推測區域性應變的影響對於小線寬元件來說，其影響的程度會非常的

移率。 另一方面，在大線寬下(W/L=10μm/10μm)，如圖 2.11(b)，介面缺 陷的數量會影響載子遷移率的大小，主要是因為在大尺寸下缺陷的數 量急遽增加，而且氮化矽覆蓋層所產生的應力相對於較短通道的條 件，其影響程度是很有限的，幾乎沒有作用，所以在大尺寸下載子遷 移率是受到缺陷所主宰。此外，我們也發現氮化矽覆蓋層的應力作用 也會使得介面缺陷數量增加，進而造成載子遷移率退化。因此，區域 性應變這項技術適合應用於小尺寸元件上，在大尺寸的元件裡反而變 成一個不利的因素。

Base Voltage (V)

-2.5 -2.0 -1.5 -1.0 -0.5 0.0 0.5

Icp

1 M Hz

-Ic

p

1 0 0 KHz

(pA

)

0 100 200 300 400 SiN_X 250nm SiN_X 170nm SiN_X 100nm W/O W/L=10m/0.4m Poly-Si 220nm Vamp = 1.5V Waveform: square

圖 2.11(a) 複晶矽 220nm 和不同氮化矽厚度的 Charge

Pumping Current (W/L=10μm/0.4μm)

Base Voltage (V)

-1.4 -1.2 -1.0 -0.8 -0.6 -0.4 -0.2 0.0 Icp 1 MHz -Icp 1 0 0 KHz (nA) 0 10 20 30 40 50 60 SiN_X 250nm SiN_X 170nm SiN_X 100nm W/O W/L=10m/10m Poly-Si 220nm Vamp = 1.5V Waveform: square

圖 2.11 (b) 複晶矽 220nm 和不同氮化矽厚度的 Charge

Pumping Current (W/L=10μm/10μm)

由以上的結果顯示，在尺寸較小的元件中，隨著氮化矽的厚度增 加(厚度從 0 nm 到 250nm)，通道表面所受的伸張應力會越大，所以 載子遷移率也會跟著提高。相反的，在大尺寸的元件下，氮化矽的伸 張應力影響程度會變的很微小，而且元件尺寸增大缺陷也會增加，所 以受到缺陷較多的影響，載子遷移率在大尺寸下反而會有退化的情 況。

2.4 結論

由以上的探討，我們可以發現在小尺寸下增加氮化矽的厚度，能

夠增加載子遷移率，而且複晶矽的厚度增加也能夠大幅提高載子的遷 移率。另一方面，對於區域性應變對於元件尺寸大小的關係，先不論 氮化矽覆蓋層的厚度影響，比較不同的複晶矽厚度，可以看出在短通 道(L=0.4μm)的條件下，複晶矽厚度的改變對載子遷移率的增加量並 沒有太大差異；反而在長通道下(L=1μm 和 10μm)，複晶矽的厚度增 加對載子遷移率的增加量則有明顯的差異。 反觀比較不同的氮化矽厚度，發現在較小尺寸(L=0.4μm和1μm) 的條件下，氮化矽覆蓋層的厚度增加，對載子遷移率的增加量會有明 顯的提升現象，而在大尺寸下(L=10μm)，氮化矽厚度的增加對載子 遷移率並不會有太大差異。 整體來說，元件的通道長度在越小的情況下，區域性應變的影響 才會更加顯著。由於製程技術持續的進步，元件尺寸不斷縮小的情況 下，對於應用區域性應變技術來改善元件的操作速度，將會是一項受 人矚目方法。

第三章

總結以及未來方向

由實驗結果顯示，在載子遷移率方面，複晶矽220nm與氮化矽 250nm的條件在小尺寸下會比沒有氮化矽的條件約高出約14%左右的 特性。在複晶矽150nm方面，氮化矽250nm的條件也會比沒有氮化矽 的條件高出約15%左右的特性。因此，不論複晶矽的厚度為何，當氮 化矽的厚度增加會增加通道的伸張應力，進而有效的提高元件的操作 速度。 雖然，在不同的複晶矽厚度下，氮化矽覆蓋層的厚度增加對於載 子遷移率偏移大小是差不多的，但是單純就載子遷移率而言，複晶矽 220nm會比複晶矽150nm擁有較佳的特性。另外，我們發現所有的條 件會隨著通道長度或寬度的增加而使得載子遷移率的負偏移變大。不 過，複晶矽220nm的條件會比複晶矽150nm的條件有延緩因尺寸的變 化所造成載子遷移率的退化現象。而在溫度效應方面，也發現沒有氮 化矽覆蓋層的條件其因為溫度所造成的載子遷移率衰退比有氮化矽 覆蓋層的來得大。 此論文已研究了有關不同的複晶矽與氮化矽厚度對載子遷移率的

加做探討，因此在未來工作方面，應著手在穩定性研究，因為應力的 伸張作用對於閘極氧化層會有一定的影響，受應力作用的閘極介電層 在長時間的閘極偏壓壓迫下，有可能變的較容易造成元件的特性衰 退，影響了元件的可靠度。在得知複晶矽220nm和氮化矽250nm的條 件會擁有較佳載子遷移率之後，對於在穩定性方面的研究將變得更為 需要，我們希望經由穩定性的表現來得知受到區域性應變作用後的氧 化層品質是否能夠有效的維持一定的水準，以期望能將區域性應變技 術應用在未來CMOS製程中。

參考文獻

【1】 Ryuji Ohba and Tomohisa Mizuno, “Nonstationary Electron/Hole Transport in Sub-0.1μm MOS Devices: Correlation with Mobility and Low-Power CMOS Application,” in IEEE Trans. Electron

Devices, vol. 48, pp. 338-343, Feb. 2001.

【2】 Mark S. Lundstrom, “On the Mobility Versus Drain Current Relation for a Nanoscale MOSFET,” in IEEE Electron Device Lett., vol. 22, pp. 293–295, Jun. 1994.

【3】 Dimitri A. Antoniadis, “MOSFET Scalability Limits and “New Frontier” Devices,” in Symp. VLSI Tech. Dig., 2002, pp. 2–5.

【4】 Q. Q. Lo, D. L. Kwong, “Reliability characteristics of metal-oxide -semiconductor capacitors with chemical vapor deposited Ta2O5

gate dielectrics,” in Appl. Phys. Lett. 62, p.975, 1993

【5】 Xu Zeng, P.T. Lai, W.T. Ng, “AC hot-carrier-induced degradation in NMOSFETs with N2O-based gate dielectrics,” in IEEE Electron

Device Lett., vol. 18, pp. 39–41, Feb. 1997.

【6】 M.Bhat, J. Kim, J. Yan, G.W. Yoon, L.K. Han and D.L. Kwong, “MOS characteristics of ultrathin NO-grown oxynitrides,” in IEEE

Electron Device Lett., vol. 15, pp. 421–423, Oct. 1994.

【7】 G. D. Wilk, R. M. Wallace, and J. M. Anthony, “Hafnium and zirconium silicates for advanced gate electrics,” in J. Appl. Phys., vol. 87, no. 1, pp. 484–492, Jan. 2000.

【8】 Wen-Jie Qi, Renee Nieh, Byoung Hun Lee, Laegu Kang, Yongjoo Jeon, Katsunori Onishi, Tat Ngai, Sanjay Banerjee and Jack C. Lee, 【9】 “MOSCAP and MOSFET characteristics using ZrO gate dielectric

deposition directly on Si.” in IEDM Tech. Dig., 1999, p.145.

【10】 K. Onishi, C. S. Kang, R. Choi, H.-J. Cho, S. Gopalan, R. Nieh, S. Krishnan, and J. C. Lee, “Improvement of surface carrier mobility of HfO2 MOSFETs by high-temperature forming gas

annealing,” in IEEE Trans. Electron Devices, vol. 50, pp. 384–390, Feb. 2003.

【11】 C.-H. Ge, “Process-Strained-Si (PSS) CMOS technology featuring 3–D strain engineering,” in IEDM Tech. Dig., 2003, pp. 73–76.

【12】 K. Rim, S. Koester, M. Hargrove, J. Chu, P.M. Mooney, J. Ott, T. Kanarsky, P. Ronsheim, M. Ieong, A. Grill, H.-S.P. Wong, “Strained-Si NMOSFETs for high-performance CMOS technology,” in Symp. VLSI Tech. Dig., 2001, pp. 59–60.

【13】 J. L. Hoyt, H. M. Nayfeh, S. Eguchi, I. Aberg, G. Xia, T. Drake, E. A. Fitzgerald, and D. A. Antoniadis, “Strained silicon MOSFET technology,” in IEDM Tech. Dig., 2002, pp. 23–26.

【14】 T. Mizuno, N. Sugiyama, T. Tezuka, T. Numata, S. Takagi, “High Performance CMOS Operation of Strained-SOI MOSFETs using Thin Film SiGe-on-Insulator Substrate,” in Symp. VLSI Tech. Dig., 2002, pp. 106–107.

【15】 J. Welser, J.L. Hoyt, and J.F. Gibons, “NMOS and PMOS Transistors Fabricated in Strained Silicon/Relaxed Silicon-Germanium Structures,” in IEDM Tech. Dig.,1992, pp. 1000-1002

MOSFETs,” in IEDM Tech. Dig., 1993, pp. 545-548.

【17】 J. Welser, J. L. Hoyt, and J. F. Gibbons, “Electron mobility enhancement in strained-Si N-type metal-oxide-semiconductor field-effect transistors,” in IEEE Electron Device Lett., vol. 15, pp. 100–102, Feb. 1994.

【18】 K. Rim, J. Welser, J.L. Hoyt, and J.F. Gibons, “Enhanced Hole Mobilities in Surface-channel Strained-Si p-MOSFETs,” in IEDM

Tech. Dig., 1995, pp.517-520.

【19】 Deepak K. Nayak, K. Goto, A.Yutani, J. Murota, and Yasuhiro Shiraki, “High-Mobility Strained-Si PMOSFETs,” in IEEE Trans.

Electron Devices, Vol. 43, pp. 1709-1716, Oct. 1996.

【20】 Tomohisa Mizuno, Naoharu Sugiyama, Atsushi Kurobe, and Shin-ichi Takagi, “Advanced SOI p-MOSFETs with Strained-Si Channel on SiGe-on-Insulator Substrate Fabricated by SIMOX Technology,” in IEEE Trans. Electron Devices, Vol. 48, pp. 1612-1618, Aug. 2001.

【21】 K. Rim, K. Chan, L. Shi, D. Boyd and J. Ott, “Fabrication and mobility characteristics of ultra-thin strained-Si directly on insulator (SSDOI) MOSFETs,” in IEDM Tech. Dig., 2003, pp. 49–52.

【22】 Jung-Suk Goo, Qi Xiang, Y. Takamura, F. Arasnia, E.N. Paton, P. Besser, J. Pan and Ming-Ren Lin “Band offset induced threshold variation in strained-Si nMOSFETs,” in IEEE Electron Device Lett., vol. 24, pp. 568–570, 2003.

scaled NMOS via mechanical stress,” in IEEE Electron Device

Lett., vol. 22, pp. 591–593, Aug. 2001.

【24】 J. Welser, J.L. Hoyt, S.Takagi, and J.F. Gibons, “Strain Dependence of the Performance Enhancement in Strained-Si

n-MOSFETs,” in IEDM Tech. Dig., 1994, pp. 373-376.

【25】 S. Thompson, N. Anand, M. Armstrong, C. Auth, B. Arcot, M. Alavi, “A 90-nm logic technology featuring 50-nm strained silicon channel transistors, 7 layers of Cu interconnects, low k ILD, and 1 μm 2 SRAM cell,” in IEDM Tech. Dig., 2002, pp. 61–64.

【26】 Sugii, N. Hisamoto, D. Washio, K. Yokoyama, N. Kimura, S., “Enhanced performance of strained Strained-Si MOSFETs on CMP sige virtual substrate,” in IEDM Tech. Dig., 2001, pp. 737-740 【27】 K. Rim, J. Chu, H. Chen, K.A. Jenkins, T. Kanarsky, K. Lee, A.

Mocuta, H. Zhu, “Characteristics and device design of sub-100-nm strained-Si N- and PMOSFETs,” in Symp. VLSI Tech. Dig., 2002, pp. 98–99.

【28】 Mizuno, T. Sugiyama, N. Tezuka, T. Numata, T. Maeda, T. Takagi, S. , “Design for scaled thin film strained-SOI CMOS devices with higher carrier mobility,” in IEDM Tech. Dig., 2002, pp. 31-34

【29】 K, Rim. Hoyt, J.L. Gibbons, J.F. “Transconductance enhancement in deep submicron strained Si n-MOSFETs,” in

IEDM Tech. Dig., 1998, pp. 707-710

【30】 T. Ghani, M. Armstrong, C. Auth, M. Bost, P. Charvat, G. Glass, T. Hoffmann, K. Johnson, C. Kenyon, “A 90-nm high volume

strained silicon CMOS transistors,” in IEDM Tech. Dig., 2003, pp. 978–980.

【31】 S. Ito et al., “Mechanical stress effect of etch-stop nitride and its impact on deep submicrometer transistor design,” in IEDM Tech.

Dig., 2000, pp. 247–250.

【32】 A. Shimizu, K. Hachimine, N. Ohki, H. Ohta, M. Koguchi, Y. Nonaka, H. Sato, F. Ootsuka, “Local mechanical-stress control (LMC): A new technique for CMOS-performance enhancement,” in IEDM Tech. Dig., 2001, pp. 433–436.

【33】 K. Ota, K. Sugihara, H. Sayama, T. Uchida, H. Oda, T. Eimori, H. Morimoto, and Y. Inoue, “Novel Locally Strained Channel Technique for High Performance 55nm CMOS,” in IEDM Tech.

Dig., 2002, pp. 358-361.

【34】 F. Ootsuka, S. Wakahara, K. Ichinose, A. Honzawa, S. Wada, H. Sato, T. Ando,H. Ohta, K. Watanabe, and T. Onai, “A Highly Dense, High-Performance 130nm node CMOS Technology for Large Scale System-on-a-chip Applications,” in IEDM Tech. Dig., 2000, pp. 575-578.

【35】 S. Pidin, T. Mori, R. Nakamura, T. Saiki, R. Tanabe, S. Satoh, M. Kase, K. Hashimoto, T. Sugii, “MOSFET Current Drive Optimization Using Silicon Nitride Capping Layer for 65-nm Technology Node,” in Symp. VLSI Tech. Dig., 2004, pp. 54-55. 【36】 S. E. Thompson, M. Armstrong, C. Auth, S. Cea, R. Chau, G.

Glass, T. Hoffman, “A logic nanotechnology featuring strained silicon,” in IEEE Electron Device Lett., vol. 25, pp. 191–193, Mar.

【37】 “Semiconductor Physics & Devices”, 2nd

ED, Donald A. Neamen, Chapter 10

【38】 Chung, Steve S., et al., “A Novel and Direct Determination of the Interface Traps in sub-100nm CMOS Devices with Direct Tunneling Regime （12~16Å ）Gate Oxide,” VLSI Tech. Digest of Tech. Papers., pp. 74-75, 2002.

【39】 G. Groeseneken, H.E. Maes, N. Beltran, and R.F. De Keersmaecker, in IEEE Trans. Electron Devices., vol. 31, pp. 42-53, 1984.
