國 立 交 通 大 學
應 用 化 學 系 碩 士 班
碩 士 論 文
利用衝擊波管研究三重態亞甲基與氫氣和氧氣的
高溫反應動力學
Kinetic Study of the Reactions of
3CH
2with H
2and
O
2at High Temperature
指導教授：王念夏 博士
學生：李佩芳
利用衝擊波管研究三重態亞甲基與氫氣和氧氣的高溫反應動力學 Kinetic Study of the Reactions of 3CH2 with H2 and O2 at High
Temperature
研 究 生：李佩芳 Student：Pei-Fang Lee 指導教授：王念夏 博士 Advisor：Dr. Niann S. Wang
國 立 交 通 大 學 應用化學系碩士班
碩 士 論 文 A Thesis
Submitted to M. S. Program, Department of Applied Chemistry National Chiao Tung University
July 2011
Hsinchu, Taiwan, Republic of China
反應動力學
學生:李佩芳 指導教授:王念夏 博士 國立交通大學應用化學系碩士班 摘要 我們利用活塞型衝擊波管‐原子共振吸收光譜(ARAS)技術來研 究1800 K 至 2000 K 溫度範圍之三重態亞甲基 3CH2的反應動力學。 以電腦程式模擬適解由實驗測得之碘原子、氫原子以及氧原子的濃度 變化，進而得到在該反應條件下，二碘甲烷熱解之第二步驟速率常數 (k3-2) 、3CH2 + H2與 3CH2 + O2在高溫下的反應速率常數(k3-8與 k3-12) 以及反應途徑分支比。所得到的二碘甲烷熱解的速率常數Ln ( k3-2 / cm3 molecule-1 s-1 ) = - ( 17.28 ± 0.79 ) - ( 30.17 ± 1.40 ) × 103 / T 這是關 於二碘甲烷熱解反應所做的第一組實驗量測，在此之前，並未有實驗 組進行此實驗。此次實驗所得到3CH2 + H2反應速率常數Ln ( k3-8 / cm3 molecule-1 s-1 ) = - ( 22.0 ± 1.9 ) - ( 7.8 ± 3.7 ) × 103 / T，為高溫範圍內的 第一組實驗量測數據，並與本實驗室之前發表的0.48 ppm CH3OH + 1000 ppm H2熱解實驗中的理論計算值極吻合;我們亦得到 CH3 + H2 反應速率常數Ln ( k3-9 /cm3 molecule-1 s-1 ) = - ( 16.8 ± 2.4 ) - ( 21.0 ±ii
之速率常數為k3-12(T) = (2.84 ± 0.12) × 10-11 exp[-(755 ± 33)/T)cm3 molecule-1 s-1和Vinckier 與 Debruyn 所報導的 k3-12(T) = ( 2.2 ) × 10-11 exp[(-1.5 ± 0.3) kcal mol-1/RT]經外插至高溫後相當符合本次實驗 結果。有關3CH2 + O2 反應途徑，我們參照之前Moore 實驗組的文獻 資料結合此次實驗結果得到以下反應途徑分枝比: CO + OH + H 途徑: 0.3 ，CO2 + 2H 途徑:0.15，CH2O + O 途徑 :0.3，CO2 + H2途徑 : 0.25。 ＋ 1.1 － 0.8
High Temperature
Student：Pei-Fang Lee Adviser: Dr. N. S. Wang
M. S. Program, Department of Applied Chemistry National Chiao Tung University
ABSTRACT
A diaphramless shock tube coupled with atomic resonance
absorption spectrophotometry (ARAS) was employed to study the kinetics of the reactions of triplet methylene with oxygen and hydrogen between 1800 and 2000 K.
We obtained Ln ( k3-2 / cm3 molecule-1 s-1 ) = - ( 17.28 ± 0.79 ) - ( 30.17 ± 1.40 ) × 103 / T, the second step rate constants of the CH2I2 thermal decomposition , in this temperature range . This is the first experimental result reported on the CH2I2 thermal decomposition.
For the reaction 3CH2 + H2 , Ln ( k3-8 / cm3 molecule-1 s-1 ) = - ( 22.0 ± 1.9 ) - ( 7.8 ± 3.7 ) × 103 / T was yielded in this study. Present experimental results are found to be consistent with the calculations from our previous work of 0.48 ppm CH3OH + 1000 ppm H2 thermal decomposition. We also determined the rate constants for CH3 + H2 reaction , Ln ( k3-9 /cm3 molecule-1 s-1 ) = - ( 16.8 ± 2.4 ) - ( 21.0 ± 4.7 ) × 103 / T, which agrees with previous references. k3-12 (T) = (2.84 ± 0.12) × 10-11 exp[-(755 ± 33)/T) cm3 molecule-1 s-1 is the total rate constant for
iv
and Debruyn when extrapolation at high temperature. k3-12 (T) = (2.2 ) × 10-11 exp[(-1.5 ± 0.3) kcal mol-1/RT] that predicted by Vinckier 與 Debruyn. After combining the result of this work and Moore et al.the branching fractions for this reaction were obtained as follow : CO + OH + H channel : 0.3，CO2 + 2H channel :0.15，CH2O + O channel :0.3，CO2 + H2 channel : 0.25 .
＋ 1.1 － 0.8
很開心完成了碩士班充實的學業，兩年來，學術上所做的研究、 周遭發生的事、遇到的人，都讓我獲益良多。感謝許多人的幫忙，讓 此篇論文能夠順利完成，首先，最感謝的是我的指導教授王念夏老師， 感謝王老師在研究方向、觀念統整、架構組織…等提供許多建議，在 此獻上最深的謝意。同時，也非常感謝來自日本的松為宏幸教授,一 位善良溫暖的老爺爺，在實驗上遇到瓶頸的時候，總是給予我信心與 鼓勵，對於實驗上的問題，總是不厭其煩的指導以及提供解決問題的 建議，另外，感謝口試委員林明璋院士與李英裕博士對本論文疏漏處 之指正，使之更加完備。當然，還要感謝學長稚偉、鼎緯、勃學、穎 輝以及學姊雯妃對於我提問的問題總是不厭其煩的解答，同窗其峰兩 年多來的討論與鼓勵，還有林明璋實驗室的學長姊們以及鎮全和威宇 學弟，總能帶給實驗室愉快的氣氛；感謝他們為我碩士班的兩年時光， 留下許多美好的回憶。當然，不能忘記的，還有我的好朋友喬欣，謝 謝妳總在我沮喪難過的時候安慰我，給我鼓勵。 最後，特別將本文獻給我最愛的爸爸和姊姊，感謝你們無怨無悔 及無時無刻的關懷照顧，給予我無限的力量與支持，願以此與你們共 享。
vi 中文摘要 ………. i 英文摘要 ………. iii 謝誌 ………. v 總目錄 ………. vi 表目錄 ………. vii 圖目錄 ………. viii 第一章 緒論……… 1 1‐ 1 文獻統整與研究動機……….. 1 1‐2 參考文獻 ……… 6 第二章 實驗裝置與實驗步驟………. 7 2 ‐ 1 實驗裝置..……….. 7 2‐1‐1 衝擊波的特性………. 7 2‐1‐2 衝擊波管……… 9 2 ‐ 2 偵測系統……….. 12 2‐2‐1 微波共振燈……… 12 2‐2‐2 真空紫外單光儀……….13 2‐2‐3 訊號放大器… ……… 14 2‐2‐4 示波器………. 14 2‐ 3 樣品配置 ………... 15 2‐3‐1 無水二碘甲烷 ……….………. 15 2‐3‐2 配置樣品 ……….. 15 2‐ 4 溫度和濃度計算 ………. 17 2‐ 5 實驗條件 ……….. 18 2‐ 6 參考文獻 ……… 19 第三章 結果與討論…..……….. 27 3 ‐ 1 CH2I2熱解 ……… 27 3‐1‐1 碘原子校正曲線 ……….. 28 3‐1‐2 CH2I2熱解實驗結果與討論 ……… 31 3 ‐ 2 3CH2+H2反應研究……… 33 3‐2‐1 氫原子校正曲線 ……….. 33 3‐2‐2 3CH2+H2熱解實驗結果與討論……… 35 3 ‐ 3 3CH2+O2反應研究……… 37 3‐3‐1 3CH2+O2反應機構探討……… 37 3‐3‐2 3CH2+O2熱解實驗結果與討論……….. 39 3 – 4 參考文獻……….………. 44
表目錄 頁次 表 1‐13CH2 + O2 速率常數文獻值比較表…...……..……….. 4 表 2‐1 常用微波共振燈放射之紫外原子光譜線…...……..……. 26 表 3‐1 不同濃度 C2H5I 熱解實驗之條件 ……….…………. 49 表 3‐2 0.1 ppm CH2I2熱解的實驗條件 ……….……….... 53 表 3‐3 在 1560‐2010 K 之溫度範圍，0.1 ppm CH2I2熱解的實驗所 得之總反應速率常數值 k3‐2……….……… 54 表 3‐4 不同濃度 C2H5I 熱解實驗之條件 ……….…………. 56 表 3‐5 在 1356‐1437 K 之溫度範圍，(0.2、0.4ppm)3CH2 + 300ppm H2實驗條件與所得之反應速率常數值 k3‐8、k3‐9 ... 67 表 3‐6 使用於3CH2 + H2、3CH2 + O2模擬中新納入的反應機制 ……….……… 77 表 3‐7 在 1804‐2050 K 之溫度範圍，(0.2、0.4ppm)3CH2 + 100ppm O2實驗條件與所得之反應速率常數值 k3‐12 ... ……. 82 表 3‐8 不同濃度 C2H5I+100ppmO2熱解實驗之條件………….. 93 表 3‐9 在 1803‐2003 K 之溫度範圍，0.2ppm3CH2 + 100ppm O2實 驗條件……….………. 94
viii 頁次 圖 1‐1 3CH2 + O2反應速率 k3‐12各實驗組的量測值與 GRI 3.0 版的 模擬結果之比較………..……….. 3 圖 1‐2 3CH2 + H2 → CH3+H 反應速率 k3‐8各實驗組的量測值比較 ……….……….. 5 圖 2‐1 衝擊波管實驗系統 ……….………. 20 圖 2‐2 入射衝擊波與反射衝擊波時間與位置的關係圖 .……21 圖 2‐3 壓電變化偵測器(壓電材料)的構造及相關電路圖…… 22 圖 2‐4 碘原子微波共振燈裝置圖……… 23 圖 2‐5 無水 CH2I2配置圖 ……….………. 24 圖 2‐6 真空系統 ……….………. 25 圖 2‐7 CH2I2混合氣體配置圖 ……….…… 25 圖 3‐1 不同濃度 C2H5I 熱解的吸收度對時間作圖(1)………46 圖 3‐2 不同濃度 C2H5I 熱解的吸收度對時間作圖(2)………….…….47 圖 3‐3 不同濃度 C2H5I 熱解的吸收度對時間作圖(3)………….…….48 圖 3‐4 碘原子校正曲線……….50 圖 3‐5 1560 K，0.1 ppm CH2I2熱解實驗結果……….…… 51 圖 3‐6 1848 K，0.1 ppm CH2I2熱解實驗結果……….…… 51 圖 3‐7 2010 K，0.1 ppm CH2I2熱解實驗結果……….…… 52 圖 3‐8 CH2I + M → 3CH2+M 反應速率 k3‐2之 Arrhenius 圖…………55 圖 3‐9 1628 K C2H5I 熱解實驗圖 ………..58 圖 3‐10 在 1624‐1664 K 之溫度範圍，不同濃度 C2H5I 熱解的吸收 度對時間作圖………….………59 圖 3‐11 在 1556‐1572 K 之溫度範圍，不同濃度 C2H5I 熱解的吸收 度對時間作圖………….………..60 圖 3‐12 在 1431‐1464 K 之溫度範圍，不同濃度 C2H5I 熱解的吸收 度對時間作圖………….……….61 圖 3‐13 在 1330‐1386 K 之溫度範圍，不同濃度 C2H5I 熱解的吸收 度對時間作圖………….………62 圖 3‐14 在不同實驗條件下，氫原子校正曲線……….…………. 63 圖 3‐15 在吸收度(A)大於 1.48 下，氫原子校正曲線……….… 64 圖 3‐16 在吸收度(A)小於 1.48 下，氫原子校正曲線……….… 65 圖 3‐17 校正曲線之溫度參數 fT ………..… 66
結果………..………68 圖 3‐19 1958 K，0.4 ppm CH2I2 + 300 ppm H2熱解實驗結果與模擬 結果………..………69 圖 3‐20 1952 K，0.4 ppm CH2I2 + 300 ppm H2熱解實驗結果與模擬 結果………..………70 圖 3‐21 2041 K，0.2 ppm CH2I2 + 300 ppm H2熱解實驗結果與模擬 結果………..………71 圖 3‐22 2002 K，0.2 ppm CH2I2 + 300 ppm H2熱解實驗結果與模擬 結果………..………72 圖 3‐23 1938 K，0.2 ppm CH2I2 + 300 ppm H2熱解實驗結果與模擬 結果………..………73 圖 3‐24 1902 K，0.2 ppm CH2I2 + 300 ppm H2熱解實驗結果與模擬 結果………..………74 圖 3‐25 1855 K，0.2 ppm CH2I2 + 300 ppm H2熱解實驗結果與模擬 結果………..………75 圖 3‐26 1801 K，0.2 ppm CH2I2 + 300 ppm H2熱解實驗結果與模擬 結果………..………76 圖 3‐27 3CH2 + H2 → CH3+H 反應速率 k3‐8之 Arrhenius 圖………78 圖 3‐28 3CH2 + H2 → CH3+H 反應速率 k3‐8與逆反應速率 k‐3‐8之比較 圖………79 圖 3‐29 CH3 + H2 → CH4+H 反應速率 k3‐9之 Arrhenius 圖………. 80 圖 3‐30 3CH2 + O2 → Products 之位能圖………..81 圖 3‐31 2055 K，0.4 ppm CH2I2 + 100 ppm O2熱解實驗結果(氫原子 偵測)與模擬結果………..83 圖 3‐32 1954 K，0.4 ppm CH2I2 + 100 ppm O2熱解實驗結果(氫原子 偵測)與模擬結果………..84 圖 3‐33 1858 K，0.4 ppm CH2I2 + 100 ppm O2熱解實驗結果(氫原子 偵測)與模擬結果………..85 圖 3‐34 2005 K，0.2 ppm CH2I2 + 100 ppm O2熱解實驗結果(氫原子 偵測)與模擬結果………..86 圖 3‐35 1938 K，0.2 ppm CH2I2 + 100 ppm O2熱解實驗結果(氫原子 偵測)與模擬結果………..87 圖 3‐36 1902 K，0.2 ppm CH2I2 + 100 ppm O2熱解實驗結果(氫原子 偵測)與模擬結果………..88 圖 3‐37 1858 K，0.2 ppm CH2I2 + 100 ppm O2熱解實驗結果(氫原子 偵測)與模擬結果………..89 圖 3‐38 1804 K，0.2 ppm CH2I2 + 100 ppm O2熱解實驗結果(氫原子
x 圖 3‐40 氧原子校正曲線………92 圖 3‐41 2003 K，0.2 ppm CH2I2 + 100 ppm O2熱解實驗結果(氧原子 偵測)與模擬結果………..95 圖 3‐41 1940 K，0.2 ppm CH2I2 + 100 ppm O2熱解實驗結果(氧原子 偵測)與模擬結果………..96 圖 3‐43 1903 K，0.2 ppm CH2I2 + 100 ppm O2熱解實驗結果(氧原子 偵測)與模擬結果………..97 圖 3‐44 1857 K，0.2 ppm CH2I2 + 100 ppm O2熱解實驗結果(氧原子 偵測)與模擬結果………..98 圖 3‐45 1803 K，0.2 ppm CH2I2 + 100 ppm O2熱解實驗結果(氧原子 偵測)與模擬結果………..99
第一章 緒論
利用燃燒所產生的熱能供給人類所需已有悠久的歷史，從利用火 烹煮食物開始，到現今的內燃機及火力發電，讓所有的交通工具和電 器能夠運行，帶給人類生活無窮之便利。然而燃燒過程中發生的化學 反應及產物往往帶來相當深遠的影響。現今石化燃料是最為普遍的能 源，石化燃料燃燒後，有害氣體的產生，造成了空氣污染，伴隨而來 的人體呼吸道病變、酸雨的形成，直至全球性的影響。所以研究高溫 的化學反應，一方面，可以讓我們了解某些特定污染物產生的途徑。 並藉此結果提供減少或避免污染物質的解決方法。另一方面，其結果 亦可幫助我們了解使用那些方法可以提昇燃燒的效能，以達成最有效 率的能量轉換。1-1 文獻的統整與研究動機
本實驗室所使用之衝擊波管相對於傳統衝擊波管具有控溫精準 之優勢，每次溫差為個位數絕對溫度，極佳的溫度再現性，使我們在 分析上，可取其平均值，因此降低訊/雜比，增加靈敏度及數據可信 度。另外，配合原子共振吸收系統對 H、O、I 等原子有極佳之偵測 極限，可達1011 atom/cm3，所以可適用於低濃度之樣品，能避免二次 反應帶來的干擾。藉此再現性佳及高偵測極限的實驗條件，本實驗室 曾進行0.48 ppm、 10 ppm、100 ppm、以及 1000 ppm 的甲醇熱解實2 驗1-2 。3CH2為不飽和碳氫化合物熱解過程中的一個重要的產物，其 相關反應有: 3CH2 + H2 → products、3CH2 + O2 → products，其中，關 於反應3CH2 + O2 → products，過去雖有多組實驗組3-8進行量測，如 圖(1-1)所示，而所有的文獻數據亦列在表(1-1)中，但在高溫下的反應 速率及反應途徑分枝未有可靠且可用的文獻數據，與使用GRI 3.0 版 所得的模擬結果亦未有所符合。而反應3CH2 + H2 → CH3 + H，從過 去的文獻資料中 9-13可知僅有低溫範圍的實驗數據資料，如圖(1-2)所 示，而在高溫下的反應速率未有可用的數據 ; 於此，吾等將利用二碘 甲烷在高溫下熱解產生3CH2，並深入研究反應3CH2 + O2、3CH2 + H2 ， 以期能得可靠結果來解決上述問題。同時亦研究 CH2I2 的熱解動力 學。 本篇論文主要是探討三重態亞甲基 3CH2在高溫下的反應動力學， 利用衝擊波管提供瞬間的高溫狀態，藉由原子共振吸收光譜法(ARAS) 來偵測氧原子、碘原子以及氫原子的濃度變化，測得CH2I2熱解、3CH2 + O2、3CH2 + H2在高溫下的反應速率常數以及反應途徑分支比。
圖1-1：反應 3CH
2 + O2 → products (k3-12/ cm3 molecule-1 s-1) 各實驗組 的量測值與GRI 3.0 版的模擬結果之比較
註: 3CH2 +O2 →CO +OH+H k3-12a / cm3 molecule-1 s-1 →CO2+2H k3-12b / cm3 molecule-1 s-1 →H2CO +O k3-12c / cm3 molecule-1 s-1 -13 -12 -11 -10 0 0.5 1 1.5 2 2.5 3 3.5 4 1000T-1/K-1 Dombrowsky& Wagner 1992
Tsang & Hampson 1986
Pilling & Robertson1977 Bley et al. 1992 Darwin et al. 1989 Baulch et al. 1992 GRI-3.0 k3-12a GRI-3.0 k3-12b GRI-3.0 k3-12c Log( k 3-12 /cm 3 molecule -1s -1) GRI‐3.0 k3‐12(total)
4
表1-1：CH2 + O2 速率常數文獻值比較表
溫度/K 總壓/Pa A0 / 10-12(a) Ea/R 實驗法(b) 文獻 293 13.33-680 3.24 ± 0.26 FP/IR Ref. 3 298 133-1.2x105 1.2 FP/UV-Vis Ref. 4 300 -1000 41 3141.9 combustion modeling Ref. 5 233 - 433 151 - 191 14.5 3.32 2114.8 508.5 EB/LMR Ref. 6 300 - 2500 40 combustion modeling Ref. 7 1000 -1800 5.07x104-1.01x105 374 6027.2 FP/UV-Vis Ref. 8 a 單位: cm3 molecule-1 s-1 b FP: Flash Photolysis IR: Infrared spectroscopy
UV-Vis: Ultraviolet and Visible spectroscopy EB: Electron Beam
LMR: Laser Magnetic Resonance
圖1-2：反應3CH
2 + H2 → CH3+H，反應速率k3-8 / cm3 molecule-1 s-1 各實驗組的量測值比較
: TST calc. without Eckert Correction (Ref.1) :TST calc. with Eckert Correction (Ref.1)
: Ref. 9, ▲: Ref . 10, ■: Ref. 11, : Ref. 12, ◆: Ref. 13
-22 -20 -18 -16 -14 -12 -10 0 1 2 3 4 5 Log(k 3-8 /cm 3 molecule -1 s -1 ) 1000T-1/K-1
6
1-2 參考文獻
1. Lu, K. W.; Matsui, H.; Huang, C.-L.; Raghunath, P.; Wang, N.-S.; Lin, M.C. J. Phys.Chem. A 2010, 114, 5493.
2. Hsu, D. W.; Matsui, H.; Huang, C.-L.; Raghunath, P.; Wang, N.-S.; Lin, M.C. J. Phys.Chem. A 2011
3. Darwin, D. C.; Young, A. T.; Johnston, H. S.; Moore, C. B.
J. Phys.Chem. 1989, 93, 1074.
4. Pilling, M. J.; Robertson, J. A. J. Chem. Soc. Faraday. Trans. 1 1977,
73, 968.
5. Baulch, D. L.; Cobos, C. J.; Cox, R. A.; Frank, P.; Hayman, G.; Just, Th.; Kerr, J. A.; Murrells, T.; Pilling, M. J.; Troe, J. T.; Walker, R. W.; Warnatz, J. J. Phys. Chem. Ref. Data 2005, 34, 1059.
6. Bley, U.; Temps, F.; Wagner, H. Gg.; Wagner, H. Gg.; Wolf, M.
Ber Bunsenges. Phys. Chem.1992, 96, 1043.
7. Tsang, W.; Hampson, R. F. J. Phys. Chem. Ref. Data 1986, 15, 1087. 8. Dombrowsky, Ch.; Hwang, S. M.; Rohrig, M.; Wagner, H. Gg.
Ber Bunsenges. Phys. Chem.1992, 96, 194.
9. Tsang, W.; Hampson, R. F. J. Phys. Chem. Ref. Data. 1986, 15, 1087 10. Gesser, H.; Steacie, E. W. R. Can. J. Chem. 1956, 34, 113.
11. Darwin, D.C.; Moore C. B. J. Phys. Chem, 1995, 99, 13467-13470. 12. Pilling, M. J.; Robertson, J. A. J. Chem. Soc. Faraday. Trans. 1 1977,
73, 968.
13. Brown, W.; Bass, A. M.; Pilling, M. J. Chem. Phys. 1970, 52, 5131.
第二章 實驗裝置與實驗步驟
2-1 實驗裝置
對於如何製造一個均勻且高溫的環境，在研究高溫動力學來說
是一件相當重要的事。此次用以研究 3CH2一系列反應的高溫實驗系
統為活塞型衝擊波管-原子共振吸收光譜系統（diaphragmless shock tube-atomic resonance absorption spectroscopy, ST-ARAS），本實驗室的
活塞型衝擊波管具極佳的再現性，在分析上，可取其平均值，增加數 據可信度。另外，配合原子共振吸收系統對 H、O、I 等原子有極佳 之偵測極限，可達1011 atom/cm3，所以能適用於低濃度之樣品,可避免 二次反應帶來的干擾。圖(2-1)為整個系統的構造圖。1,2此系統大致可 以分為兩個部份：一.衝擊波管，主要利用活塞型的衝擊波管提供研 究所需的高溫環境。衝擊波管中尚包括衝擊波速度偵測裝置，其主要 儀器包含壓力變化偵測器與計時器。二.偵測系統，包含微波共振燈、 真空紫外單光儀、光電倍增管、訊號放大器及示波器。實驗原理與儀 器的運作方式將在接下來的幾個小節作介紹。 2-1-1 衝擊波特性 在此利用圖(2-2)來說明穩定狀態入射衝擊波、反射衝擊波與位置 (x) 、時間(t)相對應的關係。由流體動力學理論的推導可以讓我們了 解衝擊波過後，氣體分子的熱力學狀態之變化情形以及利用衝擊波原
8 理可將一系統加熱到多高的溫度。在衝擊波的傳導過程中，氣體必須 遵守三大守恆定律式(質量、動量及能量守恆) ，藉助三大守恆式， 可以推導出Rankine-Hugoniot 方程式組： m u u 1 1 2 2 (2-1) i P u P u 2 2 2 2 1 2 1 1 (2-2) m e P E u P E u 2 2 2 2 2 1 1 1 2 1 2 2 (2-3) 其中 H 是單位質量之焓（enthalpy），H E
P
，而m、i及e 分別代表的是質量、動量及能量之通量，而ρ 為密度、u 為衝擊波的 速度，P 為壓力，E 為能量，下標 1 和 2 分別代表衝擊波通過前和通 過後的氣體分子之狀態。Rankine-Hugoniot 方程式，皆有其代表的物 理意義，分子進入與脫離這個衝擊波作用的區域形成穩定狀態，即分 子在衝擊波作用前後質量為恒定；由此公式推導求得氣體分子的起始 狀態(下標 1)與反射衝擊波通過後(下標 5)的熱力學狀態的比值： 1 5 P P 1 1 1 1 2 1 2 2 1 1 3 2 1 2 1 2 1
M M M (2-4)2 1 2 2 1 2 1 1 5 1 1 1 3 2 2 1 1 3 M M M T T
(2-5) 上式中，M 為馬赫數（mach number），γ 為熱容量 Cp / Cv的比值， 詳細的原理可參考本實驗室前次研究之文獻3,4。 2-1-2 衝擊波管 依其功能及其構造我們可將衝擊波管分成低壓反應區、高壓驅動 區和真空抽氣系統三個部份，分別敘述如下： (a)低壓反應區(或稱為被驅動區) 此區由內徑 7.6 公分，長度約 5.9 公尺的不鏽鋼管所組成。不鏽 鋼管的內側經過電子鍍膜處理，表面極為光滑不易吸附雜質，有利於 達到高度真空。在距離不鏽鋼管末端 3、20、30、及 40 公分處，裝 置了四個壓力變化感知器，用以偵測衝擊波的速度。不鏽鋼管的末端 以S1UV 石英窗口隔絕大氣保持真空，必要時可將光解雷射光由此導 入。此區是待測物進行反應的地方，當衝擊波進入此區後，會壓縮其 內的待測氣體，而產生高溫。 由上一節的實驗原理可知，低壓反應區不鏽鋼管長度的選擇與研 究的溫度範圍有關。衝擊波管產生的溫度範圍，是由衝擊波的速度所10 決定。以本系統而言，可以研究的溫度範圍約在1000 - 4500 K。 (b)高壓驅動區 此區主要由主活塞、副活塞[圖(2-1)中綠色的區域]和兩個高壓氣 室[圖(2-1)中黃色與藍色的區域]所構成。主活塞的功能是分隔高壓驅 動區和低壓反應區。副活塞的功能是協助主活塞能更快速的向後退， 造成均勻的衝擊波。它是藉由黃色氣室與藍色氣室間的壓力差，控制 活塞的運動，產生衝擊波。而控制活塞運動的程序是，首先利用 V2 的進氣閥將高壓的氦氣灌入黃色的高壓氣室中，此時副活塞會將黃色 氣室分隔成兩個部分。因為 V1 進氣閥與 V2 進氣閥之間有一導管相 通，所以打開V1 進氣閥時，藍色氣室與黃色氣室的壓力會自動平衡， 高壓會迫使主活塞緊緊的壓住低壓區的衝擊波管，達到分離高壓驅動 區與低壓反應區的效果。此時我們再藉由V2 進氣閥增加高壓氣室的 壓力，直到我們所需的壓力值。待達到所需的壓力後，關閉V1、V2 進氣閥，此時黃色與藍色氣室完全隔離。最後再將 V3 洩氣閥打開， 黃色氣室的壓力驟然變小 ，使副活塞快速的向後退。亦使得藍色氣 室的高壓氣體便將主活塞瞬間地推開，並進入低壓區，形成衝擊波往 低壓反應區行進，壓縮其內的反應氣體。 (c)真空抽氣系統
Varian，Turbo-V 700HT，700 L/s）及一乾式漩渦真空幫浦（dry-scroll vacuum pump；Varian，Triscroll 300，250 L/m）的組合來維持。衝擊 波管在抽氣30 分鐘後真空度可達 5.0×10-7 Torr，如再加熱管壁，並持 續抽氣三小時，可達終極壓力2.5×10-7 Torr。 在衝擊波管的實驗中，衝擊波速度的偵測是相當重要的，因為所 有的實驗條件如：壓力、濃度、及溫度，皆必須藉助它來換算求得， 因此速度偵測的精確性對整個實驗的結果有相當大的影響。 本實驗的速度偵測系統是由裝設的位置在距離衝擊波管末端40、 30、20、及 3 公分處的四個壓力變化感知器 S1-S4及三個時間計數器 （time counter，Tabor Electronic LTD，model 6010）所組成。壓力變 化感知器的構造及相關電路如圖(2-3)所示。當衝擊波抵達偵測器所在 的位置時，衝擊波會壓縮反應區內的氣體，造成壓力的突然升高，氣 體分子撞擊緊貼管壁的壓電裝置，引發其觸發電晶體（FET 2SK30） 送出 0.5-5.0 V 的信號，此信號可觸發時間計數器。此時如果能測出 兩個壓力變化感知器所送出之訊號的時間差，即可求出入射衝擊波前 進的速度。三個時間計數器分別量測衝擊波通過壓力變化感知器 S1 與S2、S2 與 S3、及 S3 與 S4 的時間差[如圖(2-1)所示]，進而求出每 一區間的衝擊波速度，將之平均即為所求。不過要注意的一點是，當 三個區域所得的時間差（每走10 或 17 cm 所花的時間），彼此之間大
12 於 5%的差異時，則表示此衝擊波之行進有問題，因而此次實驗所得 的結果不可採用。
2-2 偵測系統
2-2-1 微波共振燈 微波共振燈在訊號偵測系統扮演的角色是當作偵測光源，其原理 為利用氦氣為載流氣體，以微波裂解（microwave discharge）前驅物 分子而產生激發態的原子，並放出該原子的特性光。表(2-1)列出一系 列常用的紫外原子光譜線。1 本實驗使用氫、碘及氧原子共振螢光做為偵測系統光源。 氫原子的共振螢光:先將 1%氫氣和 99%氦氣混合，在工作壓力 3.6 Torr 的條件下以 60W 的功率微波裂解產生激發態的氫原子，接著 激發態的氫原子放出波長121.6nm 的特性螢光。 碘原子的共振螢光:先將 0.8% I2和99.2%氦氣混合，在工作壓力 10.0 Torr 的條件下以 60W 的功率微波裂解產生激發態的碘原子，接 著激發態的碘原子放出波長178.3nm 的特性螢光，其裝置如圖(2-4) 所示。 氧原子的共振螢光:將內含約 1%氧氣及 99%氦氣的混合氣體，在 工作壓力8 Torr 左右的條件下，以 60 W 的功率微波裂解氧分子，產 生的激發態氧原子可在 130.22、130.49、130.6nm 放出特性螢光（3S13P2、3S13P1、3S13P0）。但是由於目前使用之單光儀解析 度為1.4nm，所以其放光光譜無法區分此三重態之譜線，而僅能觀察 到共振螢光在波長範圍 130.22–130.60nm 之間所形成的寬廣譜帶 (broad band) ，目前所觀測的中心波長為 130.2nm。 2-2-2 真空紫外單光儀 上述共振螢光經過直徑12.7mm、厚度 2mm 的氟化鎂(MgF2)平面 窗口後，進入衝擊波管中反應區，經由反應產生的氫、碘或氧原子吸 收後再通過另一側相同的氟化鎂平面窗口離開衝擊波管，進入單光儀 （Acton Research Corporation，model VM-502，1200 G/mm）分光， 後再由光電倍增管偵測。由單光儀的線性色散的倒數(reciprocal linear dispersion) 方程式：
D-1 = d/nF (2-6)
其中d 為光柵之刻痕間距（groove spacing）， n 為干涉級數（order of the diffraction），F 為反射鏡焦距，推算得到其線性色散的倒數 D-1 = （1 mm/1200 gr）/(1×208 mm)= 4 nm/mm。由於進行實驗時單光儀入
口及出口狹縫寬度皆為 350 μm，由上式得到的結果可以推算得到單
光儀之解析度為4×0.35 = 1.4 nm。在氟化鎂平面窗口和單光儀之間放 置一中心孔洞大小5mm×30mm 的 PE 膜，由於 PE 膜會將氫原子放光
14 完全吸收，故只有由中心狹縫穿過的光可以被PMT 偵測；放置此 PE 膜狹縫之目的是為了減少觀測區域，如此可避免反射衝擊波通過觀測 區時，波前後低／高溫之欲偵測原子濃度同時被觀測到而造成的干擾， 在示波器上產生偵測原子的訊號呈現延遲的狀態會被改善。 2-2-3 訊號放大器 光電倍增管所得的電流可利用訊號放大器作進一步的訊號增大。 本實驗所用的訊號放大器有兩種，分別是電流放大器（Stanford
Research Systems，SR570；low-noise current preamplifier）及電壓放 大器（Stanford Research Systems，SR560；low-noise preamplifier）。 PMT 所得的電流會先經電流放大器放大，並將電流訊號轉為電壓的
訊號。目前電流放大器SR570 的設定為放大倍率：2 μA/V；filter type： low-pass 12 dB；bandwidth.：1 MHz；gain mode：low-noise。而轉換
所得的電壓訊號會再由電壓放大器作進一步的訊號放大。而目前電壓 放大器 SR560 的設定為放大倍率：5；filter type：low-pass 12 dB； bandwidth.：1 MHz；gain mode：low-noise；coupling：DC。
2-2-4 示波器
共振螢光變化的訊號最後會被傳送到示波器上，由其捕捉瞬間的 信號波形，利用電腦擷取波形變化進而得到濃度衰減速率常數值。本
實驗中使用 Tektronix TDS 380 之數位示波器（digital real time oscilloscope），解析度 8 bit，取樣速度為 2 GS/s，頻寬為 400 MHz。 而實驗時示波器之設定為：horizontal scale time scale：100 μs/格； vertical scale：500 mV/格；coupling：DC；trigger level：780 mV；coupling： DC；trigger source：Ext.。本實驗是以最後一個壓力變化偵測器送出 的電壓訊號，當作訊號觸發來源。當衝擊波到達此偵測器時，其可觸 發示波器開始運作。
2-3 樣品的配製
2-3-1 無水 CH2I2的製備方式 本實驗所使用的CH2I2，純度為99%(Aldrich 生產)，進行實驗時 亦必須先進行上述除水的步驟。如圖(2-5)所示，一開始將 CH2I2置入 瓶裡，利用液態氮使 CH2I2凝固，CH2I2凝固之後將上方的氣體利用 真空系統抽走，將不純物抽走之後再讓瓶中的溫度回到室溫。重複此 步驟二到三次，即完成純化步驟的起始樣品 2-3-2 樣品配置系統的使用 樣品配製系統如圖(2-6)所示，由六個不鏽鋼樣品瓶及三個電容式 壓力計（MKS 211BA-25000B、211BA-00010B、622A-000625398） 所組成。在加熱烘烤所有樣品瓶及管件，並且利用渦輪分子泵浦對系16 統抽氣。經過八小時後，真空度可達3.0×10-7 Torr 左右。 在配製稀薄濃度之混合氣體時，我們採取逐次稀釋的方式。即先 配製一瓶濃度較高（通常是 1000 ppm）的混合氣體，然後再利用此 高濃度的樣品稀釋成所需濃度（依本實驗約0.2 到數百 ppm）之氣體 樣品。配製樣品的步驟如下： 以在1 號鋼瓶中配製 3000 Torr 的 1000 ppm CH2I2為例，首先關閉除 了V12 與 V14 號以外的閥，隨後打開 V3 與 V4 閥，將 30 Torr 的 CH2I2 灌入鋼瓶1 中，關閉 V4 閥，靜置 30 分鐘左右後，打開 V9 閥，利用 真空幫浦將氣體抽掉，當真空度到達5.0×10-7 Torr 時，關閉 V9 閥， 再次打開V4 閥，灌入 3 Torr 的 CH2I2於1 號鋼瓶中，待壓力到達預 定值後，關閉 V3 與 V4 閥，並打開 V9 閥，將鋼瓶外區域的氣體抽 掉，在(圖 2-6)中以藍色區塊表示，當真空度再次到達 5.0×10-7 Torr 時，關閉V9 與 V14 閥，打開 V2 閥，將 3000 Torr 高純度的 Ar 灌入 藍色區域的管中，然後關 V2 閥，開 V3 閥，此時藍色區域的高壓 Ar 氣體，會向1 號鋼瓶擴散，待壓力接近平衡時，關 V3 閥，再次打開 V2 閥將高壓 Ar 氣體灌入藍色區域的管中，關 V2 閥，開 V3 閥，Ar 再次灌入鋼瓶中，如此反覆數次，值到鋼瓶的壓力到達3000 Torr 為 止，然後將其靜置一晚，待其混合均勻，如此即可得1000 ppm 的 CH2I2 樣品。接下來我們可以利用上述步驟將高濃度氣體樣品稀釋成所需的
濃度。本實驗所使用的各類高純度氣體如下：Ar：99.9995 %，He： 99.9995 %(均為 AGA Specialty Gas 生產)，O2：99.999 %，H2：99.9995 % 。所配置的混和氣體濃度範圍如(圖 2-7)所示。
2-4 溫度及濃度的計算
在衝擊波管的研究中，反應區的壓力、濃度與溫度皆由流體力學 相關方程式所換算求得，只要能正確的估計馬赫數的數值，就可以求 得壓力、濃度與溫度等物理量，而入射衝擊波的馬赫數就是入射衝擊 波速度u1和聲速a1的比值。在衝擊波管的實驗中，聲速a1值係由氣 體動力學理論求得： a1 =( γRsT1 )1/2 (2-7) 其中γ = CP/CV，因為本實驗係以Ar 作為介質，故單原子分子 γ = 5/3。 Rs 為單位重量(kg)的氣體常數，Ar 的 Rs = 8.314/0.039984 = 207.9 m2s-2K-1，可得： a1 ( Ar ) 18.62 T11/2 m s-1 (2-8) 在298 K 時，利用上式求得以 Ar 為介質之聲速應為 18.62×2981/2 = 321 m s-1。 在 1605 K 時 利 用 上 式 求 得 以 Ar 為 介 質 之 聲 速 應 為 18.62×16051/2 = 745.96 m s-1。 衝擊波的速度則由實驗直接量測，藉由計時器所偵測到的時間差，18 我們可得知衝擊波在衝擊波管的行進速度u1，再依式 M1 = u1 / a1即可 求出入射衝擊波行進速率之馬赫值，再將馬赫值代入方程式(2-4)-(2-5) 便可求出反射衝擊波後，氣體分子的壓力(P5)及溫度(T5)。我們只要固 定驅動區和被驅動區的壓力比例，就能使入射衝擊波的馬赫數恒定， 而達到控制溫度的效果。因此使用本實驗系統，我們可以讓反應在特 定的濃度和溫度下進行。
2-5 實驗條件
茲將進行本實驗的實驗條件條列如下： (a) CH2I2熱解 反應區初始壓力(P1)：33.7 - 41.0 Torr 驅動區壓力(P4)：2004 - 2537 Torr 壓縮後反應區溫度(T5)：1550 - 2000 K [CH2I2]0：(0.07 - 0.08) × 1013 molecule cm-3 [Ar]：(7.0 - 8.3) × 1018 molecule cm-3。 (b) 3CH2 + H2反應 反應區初始壓力(P1)：30.0 - 42.5 Torr 驅動區壓力(P4)：2500 - 2625 Torr 壓縮後反應區溫度(T5)：2050 - 1800 K[CH2I2]0：(0.13 - 0.17) × 1013 molecule cm-3 [H2]0：(190 - 250) × 1013 molecule cm-3 [Ar]：(6.3 - 8.4) × 1018 molecule cm-3。 (c) 3CH2 + O2反應 反應區初始壓力(P1)：30.0 - 42.5 Torr 驅動區壓力(P4)：2500 - 2625 Torr 壓縮後反應區溫度(T5)：2050 - 1800 K [CH2I2]0：(0.13 - 0.17) × 1013 molecule cm-3 [O2]0：(63 - 84) × 1013 molecule cm-3 [Ar]：(6.3 - 8.4) × 1018 molecule cm-3。
2-6 參考文獻：
1. Koshi, M.; Yoshimura, M.; Fukuda, K.; Matsui, H.; Saito, K.; Watanabe, M.; Imamura, A.; Chen, C. J. Chem. Phys. 1990, 93, 8703.
2. Hsiao, C.-C.; Lee, Y.-P.; Wang, N.-S.; Wang, J. H.; Lin, M. C. J. Phys. Chem. A 2002, 106, 10231.
3. Lu, K. W.; Matsui, H.; Huang, C.-L.; Raghunath, P.; Wang, N.-S.; Lin, M. C. J. Phys. Chem. A 2010, 114, 5493.
4. Hsu, D. W.; Matsui, H.; Huang, C.-L.; Raghunath, P.; Wang, N.-S.; Lin, M. C. J. Phys. Chem. A 2011
20 圖(2-1)：衝擊波管實驗系統。系統包含活塞型衝擊波管、速度偵測裝置、偵測系統、及數據處理系統。
圖(2-2)：入射衝擊波、反射衝擊波與位置(x) 、時間(t)相對應的關係圖 T5,P5 Incident Shock Wave T1, P1 T3, P3 Contact Surface T2, P2 Reflected Shock Wave T4, P4 Diaphragm (piston) High Pressure Section Low Pressure Section Detection (ARAS) x t Duration time at constant T5 and P5 Expansion Wave Expansion Wave
22 圖(2-3)：壓電變化偵測器(壓電材料)的構造及相關電路圖。
圖(2-4)：碘原子的微波共振燈裝置圖 微波共振燈 He Iodine 壓力計 middle valve
24 圖(2-5)：使用液態氮進行無水 CH2I2的配置。 液態氮
圖(2-6)：真空系統(氣體樣品配置圖)。 圖(2-7)：CH2I2相關實驗所配置的混和氣體濃度範圍
26 表(2-1)：本次實驗所使用之微波共振燈放射之紫外原子光譜線 atom vacuum wavelength / nm transition A /s -1 i.c.s/ cm2 I 178.276 2.71×108 3.43×10-3 I 183.038 1.60×107 0.21×10-3 H 121.566 6.2648×108 3.6838×10-3 H 121.567 6.2649×108 3.6839×10-3 O 130.217 3.41×108 2.30×10-3 O 130.486 2.03×108 1.38×10-3 O 130.603 6.76×107 0.46×10-3
A (A factor) : inverse of lifetime
(from NIST Atomic Spectroscopy Databases)
i.c.s (integrated cross section) : 積分吸光截面積 (from NIST AtomicSpectroscopy Databases)
0 2 / 3 2 2 / 3 2 P P 0 2 / 3 2 2 / 5 4 P P S P3/2 2 2 S P1/2 2 2 2 3 0 1 3 P S 1 3 0 1 3 P S 0 3 0 1 3 P S
第三章 結果與討論
我們利用活塞型衝擊波管‐原子共振吸收光譜(ARAS)技術在高溫 (1800 - 2050 K)下來研究3CH 2的相關反應: (a)熱解極低濃度(0.1 ppm)之 CH2I2，測量反應CH2I → 3CH2 + I 的 熱解速率常數。 (b)熱解極低濃度(0.2 ppm、0.4 ppm)之 CH2I2與300 ppm H2混合 氣體，並利用模擬適解法(modeling fit method)來獲得3CH2 + H2 的反應速率常數。(c)熱解極低濃度(0.2 ppm、0.4 ppm)之 CH2I2與100 ppm O2混合 氣體，並利用模擬適解法(modeling fit method)來獲得 3CH2 + O2 的反應速率常數以及反應途徑分支比。
3-1 CH
2I
2(Diiodomethane)熱解實驗
找到一個可靠的 3CH2來源，是研究 3CH2 相關反應動力學 的首要關鍵步驟;在本實驗中，我們使用 CH2I2做為熱解得到3CH2 的前驅物(CH2I2 + M → 3CH2 + 2 I + M)，不同於過去在 shock tube 之高溫研究中，ketene (CH2CO)是常被選擇作為得到 CH2的前驅 物，但是其需在較高之溫度範圍，並不適合本研究(T < 2000 K)。 更重要的是，由於CH2I2在各領域上的應用性，增加了研究相關
28 反應的價值，CH2I2其應用性如下所述: 1. CH2I2在有機合成方面的多變用途。 2. CH2I2可作為 CVD 的起始材料;在固體表面上的 C-H 薄膜沉 澱。 3. CH2I2 是在大氣中與 O3 反應產生沿海微粒(coastal particle)的 主要來源。 因此，了解CH2I2的熱穩定性以及中間產物 CH2I 對於上述反應 機制是相當重要的。然而，過去對CH2I2的熱解反應動力學卻沒 有可靠且有用的研究參考資料，這也是本論文研究動機之一。接 下來將依序討論CH2I2 熱解(3-1 節)、3CH2+H2反應(3-2 節) 及 3 CH2 +O2反應(3-3 節)的實驗結果。 3-1-1 碘原子濃度校正曲線 CH2I2熱解反應如下:1-6 CH2I2 + M → CH2I + I + M (3-1) △H0298 = 51.1 kcal mol-1 CH2I + M → 3CH2 + I + M (3-2) △H0298 = 64.4 kcal mol-1
可藉由偵測碘原子濃度之變化，得到反應之速率常數值。首先要建構 碘原子之偵測技術，在波長178.3nm ( I : ) ，得其濃度 校正曲線，再利用碘原子共振吸收光譜(ARAS)的吸收度(A)變化來得 到碘原子濃度隨時間變化的情況。由於共振吸收的測量方法靈敏度不 高，吸收度必須夠大至足以觀察訊號的變化量。然而，Beer-Lambert law(吸收度與濃度成線性關係)是適用於低濃度的碘原子的條件，因為 高濃度的碘原子已經使得吸收度(A)與濃度偏離了線性關係，因此必 須校正碘原子的吸收度和碘原子濃度之間的關係。 在本次實驗中，用C2H5I 在高溫下熱解產生碘原子來進行碘原子 濃度之校正。C2H5I 的熱解反應如下： C2H5I + M → C2H5 + I + M (3-3) → C2H4 + HI + M (3-4) C2H5 + M → C2H4 + H + M (3-5) C2H5I在高溫下會經由式(3-3)迅速的熱解產生C2H5自由基7。在高溫環 境下，有90%的C2H5I會經由式(3-3)熱解產生碘原子8，因此在衝擊波 實驗中反射衝擊波通過後熱解產生的碘原子濃度可以由C2H5I的起始 0 2 / 3 2 2 / 3 2 P P
30
濃度算出(× 0.9)，因此利用已知濃度之C2H5I分子熱解實驗之吸收度來 校正碘原子濃度:
A(t) = ln[I0/I(t)] (3-6)
式(3-6)中，It代表的是反射衝擊波通過後，在時間t時光電倍增管所測
得的光強度。在實驗中，我們發現，It相較於I0強度明顯地變小了，
此乃反射衝擊波通過後C2H5I分子因高溫而裂解產生碘原子，產生的
碘原子會吸收碘原子共振燈的放光使得光電倍增管測到的光強度變 弱。藉由I0與It值，我們即可知道碘原子在此濃度下的吸收度A(t)大小。 由此，在吾人欲研究的溫度範圍(1363 – 2015 K)內，我們可以利用不 同起始濃度的C2H5I ( 0.135、0.3、0.5 ppm 0.6 – 5 × 1012 molecule/cm3 ) 熱解產生不同對應濃度的碘原子並得到其吸收度(A)，進而得到碘原 子濃度與吸收度(A)之間的關係。圖(3-1)至圖(3-3)是1363至2015 K溫 度範圍內不同濃度的C2H5I熱解產生的碘原子之吸收度與時間關係圖， 本實驗選取時間軸為零時(即反射衝擊波通過後C2H5I開始熱解)的吸 收度作為該濃度下碘原子的吸收度。其實驗條件列於表(3-1)中，圖 (3-4)為不同碘原子濃度（= 0.9×[C2H5I]0）對吸收度A(t)作圖。可以看 出各個不同的起始濃度的數據點，其分布有重疊的部分，而且接續成 一條完整的校正曲線。然而要由不同的起始濃度得到相同或者近似的
ρ5(高溫時的濃度)，其驅動區和被驅動區的分壓必然不相同最終達到 的溫度也一定不同。在此溫度1363 – 2016 K範圍內所有吸收度(A)對 應碘原子濃度關係圖，得到的校正曲線如下式：
[I] / 1013atom / cm3 =(5.357A3 - 0.902A2 + 0.730A) (3-7)
得到上述校正曲線後，往後的實驗只要將所得的吸收度A(t)代入 方程式(3-7)中，即可推算出各個時間點碘原子的濃度，進而得到 動力學資訊。 3-1-2 CH2I2熱解實驗結果與討論 接下來我們在1560-2010 K 之溫度範圍中進行 0.1 ppm CH2I2 的熱解實驗，結果示於圖(3-5)、(3-6)與(3-7)中 ，實驗條件列於 表(3-2)中 。接著利用適解分析求出 CH2I 熱解產生 3CH2的反應 速率常數值k3-2: CH2I2 + M → CH2I + I + M (3-1) CH2I + M → 3CH2 + I + M (3-2) 其中，在溫度高於1500 K 以上的實驗條件下(本實驗溫度:1550 -
32 2010 K)， CH2I2 熱解之第一步驟(3-1)之速率遠大於反應(3-2)， 因此量測所得為反應(3-2)之速率常數值。在此溫度範圍所測得之 速率常數值，如表(3-3)所列，在(0.09 - 7.86) × 10-15 cm3 molecule-1 s-1，其 Arrhenius 關係如圖(3-8)所示: Ln ( k3-2 / cm3 molecule-1 s-1 ) = - ( 17.28 ± 0.79 ) - ( 30.17 ± 1.40 ) × 103 / T ( I ) 這是關於CH2I2熱解反應所做的第一組實驗量測，在此之前，並未有 實驗組進行此實驗。 所得之反應速率常數值k3-2，將被應用於後續之3CH2 + H2 (3-2 節)及3CH2 + O2反應(3-3 節)的模擬適解中。同時，此熱解反應也對 於後續之3CH2 + H2及 3CH2 + O2反應提供溫度範圍選擇上的重要資 訊，若CH2I2能完全熱解得到 3CH2 (即[3CH2] = [CH2I2]0)，則所觀察 到的碘原子濃度[I] 則必須要等於兩倍的二碘甲烷起始濃度[CH2I2]0， 即[I] / [CH2I2]0 = 2，其結果如圖(3-5)、圖(3-6)、圖(3-7)所示，在 1560 K 時，得到的 I 原子濃度僅約與[CH2I2]0相當，表示 CH2I2並未完全 熱解，但在1848 K 及 2010 K 時，則觀察到 CH2I2完全熱解。由此得 知以CH2I2為 3CH2前驅物之實驗的溫度範圍必須高於1800 K，上述 結果也顯示，次級反應 CH2I2 → CHI + HI 、CH2I2 → CH2 + I2 以及 CH2I → CH + HI 在此反應系統中並不重要。
3-2
3CH
2+ H
2反應研究
3-2-1 氫原子濃度校正曲線 當完成了0.1 ppmCH2I2的熱解實驗後，繼續在CH2I2能完全 熱解得到3CH2的溫度範圍(1800 – 2050 K)下，進行 3CH2 + H2反 應之動力學研究，其反應途徑如下: 3CH 2 + H2 → CH3 + H (3-8) CH3 + H2 → CH4 + H (3-9) 我們由偵測氫原子濃度之變化，配合以模擬適解求出反應速率常數值 k3-8、k3-9 ，首先，必須先要建構氫原子濃度校正曲線。就如同以前 的實驗， C2H5I 在高溫下熱解 C2H5I 產生氫原子被用來進行氫原子濃 度之校正。C2H5I 的熱解反應如下： C2H5I + M → C2H5 + I + M (3-3) → C2H4 + HI + M (3-4) C2H5 + M → C2H4 + H + M (3-5) C2H5I在高溫下會經由式(3-3)迅速的熱解產生C2H5自由基7，而C2H5會34 立刻熱解成C2H4和H，如式(3-5)。在高溫環境下，有90%的C2H5I會經 由前述反應熱解產生氫原子8，因此在我們的實驗中反射衝擊波通過 後熱解產生的氫原子濃度為[C2H5I]0×0.9。圖(3-9)所示為一典型的 C2H5I分子熱解前後光電倍增管訊號強度變化圖，實驗條件為6.03 ppm C2H5I/Ar混合氣體，低壓被驅動區(P1)和高壓驅動區(P4)壓力分別為60 和2160 Torr，最終溫度為1351 K；圖(3-9)中I0代表的是入射衝擊波到 達偵測區前，氫原子微波共振燈光源經偵測區後由光電倍增管所量測 的光強度值；It代表的是反射衝擊波通過後，在時間t時光電倍增管所 測得的光強度。我們可以發現，It相較於I0強度明顯地變小了，此乃 反射衝擊波通過後C2H5I分子因高溫而裂解產生氫原子，產生的氫原 子會吸收氫原子共振燈的放光使得光電倍增管偵測到的光強度變弱。 藉由I0與It值，我們即可知道氫原子在此濃度下的吸收度A(t)大小，A(t) = ln[I0/I(t)]。依此，在本研究的溫度範圍(1800 – 2050 K)內，我們可以 利用不同濃度的C2H5I (0.5 - 6.03 ppm)熱解產生不同濃度的氫原子並 得到其吸收度(A)，進而得到氫原子濃度與吸收度(A)之間的關係。圖 (3-10)至圖(3-13)所示為1330至1664 K溫度範圍內不同濃度的C2H5I熱 解產生的氫原子吸收度與時間之關係圖，由於C2H5I熱解產生的氫原 子會繼續和其他的自由基反應使得其濃度(即吸收度(A))呈現減少狀 態，所以我們外插選取時間軸為零時(即入射衝擊波通過後C2H5I開始
熱 解) 的 吸 收 度 作 為 該 濃 度 下 氫 原 子 的 吸 收 度 。 表 (3-4) 列 出 1330-1664K溫度範圍內C2H5I熱解數據，圖(3-14)為不同氫原子濃度（= 0.9×[C2H5I]0）對吸收度A(t)作圖。在此溫度1330-1664 K範圍內所有氫 原子濃度對應吸收度(A)作圖，得到的校正曲線在不同之A值範圍下分 列如下，並示於圖(3-15)及(3-16)中：
[H]/1013atom/cm3 =fT(0.3816A3- 0.0025A2+0.6141A) A < 1.48 (3-10)
[H]/1013atom/cm3 = fT(9.0569A2-21.544A+14.177) A > 1.48 (3-11)
其中 fT = 147.8/T+0.931，乃因在不同溫度下氫原子的吸收截面積並 不完全相同，故加入fT的參數來修正不同溫度的氫原子濃度校正曲線。 得到上述校正曲線後，往後的實驗只要將所得的吸收度A(t)代入方程 式(3-10)或(3-11)中，即可由校正曲線得到出各個時間點氫原子的濃 度。 3-2-2 3CH2 + H2 實驗結果與討論 表(3-5)匯整了(0.4 ppm、0.2 ppm) CH2I2 + H2(300 ppm)高溫反應實 驗條件以及依模擬實驗結果所得之3CH2 + H2 → 2CH3 + H 與 CH3 + H2 → CH4 + H 反應速率常數值。不同溫度下的實驗結果和模擬值如圖 (3-18)-圖(3-26)所示，此次模擬所使用的反應機制除了有 GRI 3.0 版中
36 的反應機制9，還加上新的反應機制(例如:依本次 CH2I2熱解實驗所得 的反應機制) ，如表(3-6)所示，一併應用於實驗結果之模擬。在模擬 實驗結果時，氫原子之產生依反應時間先後分別來自(3-8)及(3-9)，由 此可得到其k 值，以圖(3-18)為例，CH2I2 / H2高溫熱解所產生的氫原 子一開始是來自於反應3CH2 + H2 → 2CH3 + H，直到3CH2消耗至濃度 趨近於零，CH3 未開始消耗減少前(時間大約為 150μs) ，在這個反應 時間範圍內我們藉由不斷修正模擬中3CH2 + H2 → 2CH3 + H 的反應速 率常數k3-8，以使模擬所得之[H]能與實驗值有最佳之符合程度。而當 CH3 開始消耗減少後(時間為 150μs 以後)，實驗所測得之氫原子是來 自於反應CH3 + H2 → CH4 + H 所生成的氫原子，在此時段則不斷修正 CH3 + H2 → CH4 + H 的反應速率常數值，直到模擬值能與實驗值有最 佳之符合，所得即為k3-9。以下為所得之反應速率常數值: Ln ( k3-8 / cm3 molecule-1 s-1 ) = - ( 22.0 ± 1.9 ) - ( 7.8 ± 3.7 ) × 103 / T (II) Ln ( k3-9 /cm3 molecule-1 s-1 ) = - ( 16.8 ± 2.4 ) - ( 21.0 ± 4.7 ) × 103 / T (III) 最後，把所得之反應速率常數值 k3-8與其他實驗組 10-15的結果做 比較，如圖(3-27)所示。本實驗所得是在高溫範圍內的第一組實驗量 測數據，並與本實驗室之前發表的0.48 ppm CH3OH + 1000 ppm H2熱 解實驗，所發表的理論計算值極吻合10。其他實驗組除研究溫度較低
外12-15，一致性也不佳 ; 特別的是，若將反應 CH3 + H → CH2 + H2 (即 CH2 + H2 → CH3 + H 的逆反應) 的速率常數值 k-3-8，依本次實驗結果 配合平衡常數計算得之，如圖(3-28)所示，可以發現到，與 CH3 + H + M → CH4 + M 速率常數值比較之下，反應 CH3 + H → CH2 + H2 在高 溫燃燒反應系統中為較重要的次級反應。同樣的，也將我們實驗所得 的反應速率常數值 k3-9 與其他實驗組 16-19 的結果做比較，如圖(3-29) 所示，與之前的文獻數據差異並不大。
3-3
3CH
2+ O
2反應研究
3-3-1 3CH2 + O2反應機構探討 我們在 1800-2050 K 進行了 CH2I2 / O2熱解實驗，來研究3CH2 + O2 → products 之反應動力學。此反應可能的途徑如下: 3CH 2 + O2 → CO+ OH + H (3-12a) 44 → CO2 + 2H (3-12b) 19 → H2CO + O (3-12c) 41 → CO2 + H2 (3-12d) -63 → CO + H2O (3-12e) -71 → HCO + OH (3-12f) 31 → HOCO + H (3-12g) 10 △H0298 (kcal mol-1)38 → CH(O)OH (3-12h) -77.8 → Dioxirane (3-12i) 0 △H0298表示與Dioxirane (CH2O2)的相對位能值。圖(3-30)所示為其可 能之反應途徑位能圖 20，首先就以過去的文獻資料對上述的反應途徑 做個歸納:
1. Vinckier 與 Debruyn21在1979 年曾以 Flow Tube/Mass Spectrometric 在 O2 + C2H2實驗中(T = 295 - 600 K , P = 2.5 Torr)研究此反應，並 觀察到CHO + OH 生成，而非 CO2 + 2H 及 CO2 + H2， 亦無生成 CHOOH，由此推論(3-12)之主要反應途徑為(3-12f) 而非(3-12b)、 (3-12d)、(3-12g) 。 2. Moore 實驗組 22在 1994 年曾以雷射光解 CH2CO 配合 IR diode laser 吸收 在 298 K 及 1-25 Torr 研究此反應，得到不同的產物/分 枝比為: CO : 0.34 ± 0.06 (3-12a) ; CO2 : 0.40 (3-12b) , CH2O ; 0.16 ± 0.04 (3-12c)以及非直接證據之 OH : 0.30 ± 0.05。 3. 在簡單碳氫化合物的 combustion modeling 中所使用的反應機制 (如 GRI-mech 3.0 版) ， CH2 + O2的主要反應途徑是(3-12a) 、 (3-12b) 和(3-12c)
。
如同本論文之緒論所述，過去雖有多組實驗組研究 3CH2 + O2 → products 反應，但在高溫下的反應速率及反應途徑分枝未有可靠且可 ＋ 0.09 － 0.07用的文獻數據。 3-3-2 3CH2 + O2實驗結果與討論 此次實驗分別以 0.4 及 0.2 ppm CH2I2與100 ppm O2，在1804 – 2505 K 熱解，並分別以偵測氫及氧原子之變化配合以模擬方式得到動 力學資料。 (a) 由偵測氫原子所得結果 表(3-7)所列為由偵測氫原子變化並配合模擬適解所得3CH2 + O2 → products 的反應速率常數 k3-12及產生H 之途徑之 k 值。 實驗結果和模擬值分示於圖(3-31)-圖(3-38)，此次模擬所使用的反應機 制與(3-2 節)相同，使用 GRI 3.0 版中的反應機制再納入新的反應機制， 如表(3-6)所列。所得反應速率常數值為:
k3-12(T) = (2.84 ± 0.12) × 10-11exp[-(755 ± 33)/T) cm3 molecule-1 s-1 (IV)
k3-12與其他實驗組21, 23-28的結果比較於圖(3-39)中。其中 Vinckier 與 Debruyn21所報導的 k4-12 = ( 2.2 ) × 10-11 exp[(-1.5 ± 0.3) kcal mol-1/RT]經外插至高溫後相當符合本次實驗結果。此次實驗所得是在 高溫範圍內的第一組一致性佳的實驗量測數據，Wagner 實驗組28的 數據，雖然也是在高溫範圍內(1000 – 2000 K)，但一致性卻不佳，原 因可能是因為，其實驗使用30 - 80 ppm [CH2]0 及0.2 - 3 % O2，在此 ＋ 1.1 － 0.8
40 高濃度的條件下，必須要考慮到複雜的次級反應，而本實驗使用極低 濃度的[3CH2]0，避免了此困擾。 本研究的一重要工作為決定氫原子的產率 ，以圖(3-31) 為例，氫 原子濃度變化為先上升而後遞減的趨勢，取其峰值為氫原子的產 率:[H] / [CH2I2]0 = 0.3 - 0.4，我們藉由不斷修正模擬中產生 H 之途徑 之分枝比，直到模擬值能與實驗值有最佳之符合。比對之前的文獻數 據，在 Moore 實驗組 22的文獻資料中指出 OH 的產率為 0.3，而 OH 來自途徑(3-12a)及(3-12f) ，其中途徑(3-12f)所產生的 HCO 在大於 1800 K 的溫度下能迅速熱解產生 H 以及 CO: 3CH 2 + O2 → HCO + OH (3-12f) HCO → CO + H (3-13) 而在高壓條件下(本次實驗約 2 atm) ，與途徑(3-12a)相比，途徑(3-12f) 更為一個主要產生氫原子之途徑。另一個產生氫原子的主要途徑可能 是(3-12g) ，因為 Moore 實驗組 22的文獻資料中亦指出 CO2的產率為 0.4，途徑(3-12g)所產生的 HOCO 在高溫下也能迅速熱解產生 H 以及 CO2: 3CH 2 + O2 → HOCO + H (3-12g) HOCO → CO2 + H (3-14)
所以，產生H 之途徑包含了途徑(3-12a)、(3-12b)、(3-12f)和(3-12g) ， 以這些途徑進行模擬，得到與實驗值有最佳符合的分枝比: (3-12a + 3-12f + 23-12b + 23-12g) =0.58 ± 0.05 ，比對 Moore 實驗組22的文獻資料，OH 和CO2的產率分別為 0.3 及 0.4，得到3-12a + 3-12f = 0.3 ， 3-12b + 3-12g = 0.15，3-12d = 0.25。 (b) 由偵測氧原子所得結果 圖(3-40)為氧原子濃度校正曲線，乃利用不同起始濃度的 C2H5I (0.3、0.5 ppm)與 300 ppm O2熱解，藉由 C2H5I 熱解產生的 H 與 O2 反應來產生不同濃度的氧原子所得，即[O] = 0.9 × [C2H5I]0 。其反應 如下： C2H5I →C2H4 + H + I (3-5) H + O2 → OH + O (3-15) 實驗條件列於表(3-8)，此校正曲線之最佳表示式如下:
[O] /1013atom/cm3 =(10.703A3 + 15.012A2 + 1.0623A) (3-16)
往後的實驗中，只要將所得的吸收度 A(t)代入式(3-16)中，即可得到 各個反應時間點氧原子的濃度。
42 徑分枝比3-12c。以下為在氫原子偵測結果模擬中， 已建構的反應途 徑，並也將應用於氧原子的偵測結果之模擬。 3CH 2 + O2 → CO + OH + H (3-12a) → CO2 + 2H (3-12b) → CH2O + O (3-12c) → CO2 + H2 (3-12d) → CO + H2O (3-12e) → HCO + OH (3-12f) → HOCO + H (3-12g) 上述途徑(3-12f)及(3-12g) ，我們將分別包含於途徑(3-12a)及 (3-12b)中，因其所生成的 HCO 及 HOCO 在大於 1800 K 的溫度下(此 次實驗溫度1800-2003 K)能迅速熱解產生 H + CO 以及 CO2 + H，產物 與途徑(3-12a)及(3-12b)相同。產物中沒有產生氫原子或氧原子的途徑， 如途徑(3-12d)及(3-12e)或其他途徑，我們把這些途徑總稱為途徑 (3-12x) ，所以我們以途徑(3-12a) 、(3-12b) 、(3-12c)和(3-12x) 應用 於氧原子的偵測結果之模擬。由上節所述，依氫原子變化模擬所得的
反應速率常數值 k3-12 與反應途徑分枝比:(3-12a + 3-12f + 23-12b + 23-12g) = 0.58 ± 0.05 ，在模擬氧原子濃度變化時被設定為限制條件， 必須將其值固定。圖(3-41)-圖(3-45)為3CH2 + O2偵測氧原子變化所得 的實驗結果和模擬值，其實驗條件列於表(3-9)中，最後依模擬得到與 實驗值有最佳符合的分枝比3-12c =0.3 - 0.4 ，這個結果大約為 Moore 實驗組22文獻資料中所觀察到的CH2O 的產率(即分枝比3-12c)為 0.15 - 0.2 的兩倍。 (c) 總結 依 Moore 實驗組22之報導: OH 及 CO 的產率為 0.3，即3-12a + 3-12f = 0.3 以及 CO2產率為0.4 ，即3-12b + 3-12d + 3-12g = 0.4，結合 此次實驗結果，得到以下反應途徑分枝比。 CO + OH + H 途徑:3-12a + 3-12f = 0.3 CO2 + 2H 途徑:3-12b + 3-12g = 0.15 CH2O + O 途徑:3-12c = 0.3 CO2 + H2 途徑:3-12d = 0.25 其他途徑:3-12e , 3-12h ...等 = 0 不過，這裡需要注意到的是，上述結論是根據許多的假定而得到的 ，以下還有兩點是需要再多加考慮以及研究探討： 1. 氧原子的偵測結果，其 S / N 不夠良好，以致於不能得到一個明確
44 的結果來判斷反應途徑分枝比3-12c，整個反應系統的研究以及改 進，仍在進行中。 2. Moore 實驗組 22的文獻資料中，CO、OH 及 CO2的產率是建立在 室溫以及低壓( 20 Torr Ar)的實驗條件下，我們不能確保是否在本 次實驗的高溫(1800-2000 K)以及高壓(2 atm) 的實驗條件下，CO、 OH 及 CO2的產率是否依然相同。
3-4 參考文獻：
1. Seetula, J. A. Phys. Chem. 2002, 4, 455
2. Lias, L. G.; Liebman, J. E.; Holmes, J. H.; Levin, R. D.;
Mallard, W. G., J. Phys. Chem. Ref. Data. 1989, 17, (suppl. 1) 3. Rusic, et al. J. Phys. Chem. Ref. Data. 2005, 34, 537
4. Kudchadker, S. A.; Kudchadker, A. P. J. Phys. Chem. Ref. Data. 1976, 5, 529-530.
5. Furuyama, S.; Golden, D. M.; Benson, S.W., J. Phys. Chem. 1968, 72 , 4713-4715.
6. Carson, A. S.; Laye, P. G.; Pedley, J. B.; Welsby, A. M. J. Chem. Thermodyn., 1993, 25, 261-269.
7. Michael, J. V., Su, M.-C. And Sutherland, J. W. J. Chem. Phys. A 2004, 108, 432.
8. Akira Miyoshi; Noboru Yamauchi; Keishi Kosaka; Hiroyuki Matsui. J. Phys. Chem. A. 1999, 103, 46.
9. Smith, G. P.; Golden, D. M.; Frenklach, M.; Moriarty, N. W.; Eiteneer, B.; Goldenberg, M.; Bowman, C. T.; Hanson, R. K.; Song, S. Gardiner, W. C. Jr.; Lissianski, V. V.; Qin, Z.
http://www.me.berkeley.edu/ gri-mech
Lin, M. C. J. Phys. Chem. A 2010, 114, 5493.
11. Tsang, W.; Hampson, R. F. J. Phys. Chem. Ref. Data. 1986, 15, 1087 12. Gesser, H.; Steacie, E. W. R. Can. J. Chem. 1956, 34, 113.
13. Darwin, D.C.; Moore C. B. J. Phys. Chem, 1995, 99, 13467-13470. 14. Pilling, M. J.; Robertson, J. A. J. Chem. Soc. Faraday. Trans. 1 1977,
73, 968.
15. Brown, W.; Bass, A. M.; Pilling, M. J. Chem. Phys. 1970, 52, 5131. 16. Bryukov, M. G.; Slagle, I. R.; Knyazev, V. D. J. Phys. Chem. A 2001, 105, 3107.
17. Moller, W.; Mozzhukhin, E.; Wagner, H. Gg.; Ber Bunsenges. Phys. Chem. 1986, 90.
18. Baeck, H. J.; Shin, K. S.; Yang, H.; Quin, Z.; Lissianski, V.; Gardiner, W. C. J. Phys. Chem. 1995,99, 15925.
19. Sutherland, J. W.; Su, M.-C.; Michael, J. V. Int. J. Chem. Kinet. 2001, 33, 669.
20. Chen, Bozhen; Huang, Mingbao; Su, Hongmei; Kong, Fan’ao, ACTA. Physico. Chemica. Sinica. 2000,16, 869.
21. Vinckier, C.; Debruyn, W. J. Phys. Chem. 1979, 83, 2057. 22. Alvarez, R. A.; Moore, C. B. J. Phys. Chem. 1994, 98, 174.
23. Baulch, D. L.; Cobos, C. J.; Cox, R. A.; Frank, P.; Hayman, G.; Just, Th.; Kerr, J. A.; Murrells, T.; Pilling, M. J.; Troe, J. T.; Walker, R. W.; Warnatz, J. J. Phys. Chem. Ref. Data 2005, 34, 1059.
24. Darwin, D. C.; Young, A. T.; Johnston, H. S.; Moore, C. B. J. Phys.Chem. 1989, 93, 1074.
25. Bley, U.; Temps, F.; Wagner, H. Gg.; Wolf, M. Ber Bunsenges. Phys. Chem.1992, 96, 1043.
26. Tsang, W.; Hampson, R. F. J. Phys. Chem. Ref. Data 1986, 15, 1087. 27. Pilling, M. J.; Robertson, J. A. J. Chem. Soc. Faraday. Trans. 1 1977,
73, 968.
28. Dombrowsky, Ch.; Hwang, S. M.; Rohrig, M.; Wagner, H. Gg. Ber Bunsenges. Phys. Chem.1992, 96, 194.
29. Kumaran, S. S.; Su, M.-C.; Michael, J. V. Int. J. Chem. Kinet. 1997, 29, 535.
46
圖(3-1)：偵測碘原子(178.3nm)吸收，在最終溫度 1363 K-2016 K 下，
不同濃度C2H5I 熱解(a - f)的吸收度(A)對時間作圖，時間軸零點表示 反射衝擊波通過後C2H5I 開始熱解的時間；故各截距即代表各別碘原 子濃度下(即[I] = 0.9 × [C2H5I]0)的吸收度。[I](1013 molecule cm-3 )及對 應之A 值分別為 (a)0.085,0.129；(b)0.100, 0.155；(c)0.074, 0.113； (d)0.092, 0.137；(e)0.099, 0.147；(f)0.125, 0.199。 0 0.05 0.1 0.15 0.2 0.25 -200 0 200 400 600 a b c d e f A t/μs
圖(3-2)：偵測碘原子(178.3nm)吸收，在最終溫度 1363 K-2016 K 下，
不同濃度C2H5I 熱解(a - f)的吸收度(A)對時間作圖，時間軸零點表示 反射衝擊波通過後C2H5I 開始熱解的時間；故各截距即代表各別碘原 子濃度下(即[I] = 0.9 × [C2H5I]0)的吸收度。[I](1013 molecule cm-3 )及對 應之A 值分別為 (a)0.189,0.287；(b)0.222, 0.328；(c)0.165, 0.261； (d)0.204, 0.307；(e)0.221, 0.322；(f)0.277, 0.372。 0 0.05 0.1 0.15 0.2 0.25 0.3 0.35 0.4 0.45 -200 0 200 400 600 a b c d e f A t/μs
48
圖(3-3)：偵測碘原子(178.3nm)吸收，在最終溫度 1363 K-2016 K 下，
不同濃度C2H5I 熱解(a - f)的吸收度(A)對時間作圖，時間軸零點表示 反射衝擊波通過後C2H5I 開始熱解的時間；故各截距即代表各別碘原 子濃度下(即[I] = 0.9 × [C2H5I]0)的吸收度。[I](1013 molecule cm-3 )及對 應之A 值分別為 (a)0.315,0.41；(b)0.370, 0.464；(c)0.275, 0.385； (d)0.340, 0.433；(e)0.368, 0.456；(f)0.460, 0.517。 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 -200 0 200 400 600 a b c d e f A t/μs
表3-1：溫度範圍 1363K 至 2016 K 內，碘原子校正曲線實驗之條件。
C2H5I(ppm) P1(driven)a P4(driver) a 馬赫數 T1(K) T5(K) ρ5(C2H5I)b ρ5(Ar) c
0.135 60.00 2155 2.345 298 1364 0.138 10.26 0.3 60.00 2155 2.346 298 1366 0.308 10.27 0.5 60.00 2155 2.339 298 1359 0.512 10.23 Tavg = 1363K 0.135 46.00 2003 2.434576 298 1461 0.111 8.185 0.3 46.00 2003 2.440304 298 1467 0.246 8.205 0.5 46.00 2003 2.434576 298 1461 0.409 8.185 Tavg = 1463K 0.135 41.00 2004 2.529583 298 1567 0.102 7.581 0.3 41.00 2004 2.527529 298 1565 0.227 7.575 0.5 41.00 2004 2.523429 298 1560 0.378 7.563 Tavg = 1564K 0.135 32.00 1903 2.62343 298 1676 0.083 6.124 0.3 32.00 1903 2.625644 298 1679 0.184 6.129 0.5 32.00 1903 2.62122 298 1674 0.306 6.12 Tavg = 1676K 0.135 41.20 2612 2.763222 298 1846 0.111 8.256 0.3 41.20 2612 2.76077 298 1843 0.247 8.25 0.5 41.20 2612 2.758322 298 1840 0.412 8.243 Tavg = 1843K 0.135 33.70 2537 2.894314 298 2012 0.095 7.014 0.3 33.70 2537 2.899709 298 2019 0.211 7.025 0.5 33.70 2537 2.897009 298 2016 0.351 7.019 Tavg = 2016K a：單位為 Torr b：單位為 1013 molecule/cm3 c：單位為 1018 molecule/cm3
50
圖(3-4)：不同實驗條件下，吸收度 A = ln[I0/I(t)]與碘原子濃度[I]（亦
即90% C2H5I 濃度）之關係圖。此校正曲線之最佳表示式： [I]/1013atom/cm3 =(5.357A3- 0.902A2 + 0.730A)
0 0.05 0.1 0.15 0.2 0.25 0.3 0.35 0.4 0.45 0.5 0 0.1 0.2 0.3 0.4 0.5 0.6 [I]/10 13 atom cm ‐3 ln(I0/I) ◇:2016K ▲:1843K ◆:1676K Ⅹ:1564K □:1463K ○:1363K ━:0.135ppmC2H5I ━:0.3ppmC2H5I ━:0.5ppmC2H5I
圖(3-5):溫度 1560 K 下 0.1ppm CH2I2的熱解實驗結果 圖(3-6):溫度 1848 K 下 0.1ppm CH2I2的熱解實驗結果 0 0.05 0.1 0.15 0.2 0 50 100 150 200 250 300 350 400 [I]/10 13 atom cm -3 [I]/[CH2I2]0 2.0 1.0 t/μs 0 0.05 0.1 0.15 0.2 0 100 200 300 400 [I]/10 13 atom cm -3 [I]/[CH2I2]0 2.0 1.0 t/μs
52 圖(3-7):溫度 2010 K 下 0.1ppm CH2I2的熱解實驗結果 0 0.05 0.1 0.15 0.2 0 50 100 150 200 [I]/10 13 atom cm -3 [I]/[CH2I2]0 2.0 1.0 t/μs

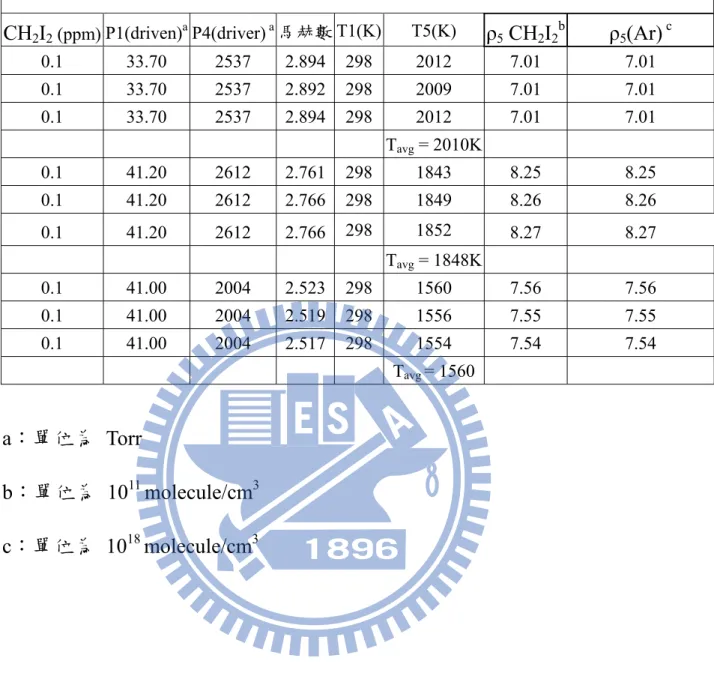

表3-2：溫度範圍 1560K 至 2010 K 內，0.1ppm CH2I2熱解實驗之條件。
CH2I2 (ppm) P1(driven)a P4(driver) a馬赫數 T1(K) T5(K) ρ5 CH2I2b ρ5(Ar) c
0.1 33.70 2537 2.894 298 2012 7.01 7.01 0.1 33.70 2537 2.892 298 2009 7.01 7.01 0.1 33.70 2537 2.894 298 2012 7.01 7.01 Tavg = 2010K 0.1 41.20 2612 2.761 298 1843 8.25 8.25 0.1 41.20 2612 2.766 298 1849 8.26 8.26 0.1 41.20 2612 2.766 298 1852 8.27 8.27 Tavg = 1848K 0.1 41.00 2004 2.523 298 1560 7.56 7.56 0.1 41.00 2004 2.519 298 1556 7.55 7.55 0.1 41.00 2004 2.517 298 1554 7.54 7.54 Tavg = 1560 a：單位為 Torr b：單位為 1011 molecule/cm3 c：單位為 1018 molecule/cm3
