隔音牆法規檢討與隔音牆檢測標準作業程序之研究
86
0
0
全文
(2) 094－301070000－G2008. 隔音牆法規檢討與隔音牆檢測標 準作業程序之研究. 研 研. 究 究. 人 員：陳伯勳 人 員：羅時麒. 內政部建築研究所自 行 研究報告 中華民國 94 年 12 月.
(3) ARCHITECTURE & BUILDING RESEARCH INSTITUTE MINISTRY OF INTERIOR RESEARCH PROJECT REPORT. Study for the building code of sound insulation wall and the SOP of wall test. BY Bor-Shyun Chen Shih-Chi Lo December 31, 2005.
(4) 目次. 目次 表次‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧Ⅱ 圖次‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧Ⅲ 摘要‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ Ⅴ 第一章 緒論‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 1 第一節 研究緣起及目的‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧1 第二節 研究範圍‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧3 第三節 研究方法及步驟‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧4. 第二章 國內外建築隔音相關法令探討‧‧‧‧‧‧‧‧‧‧‧‧5 第一節 我國建築隔音相關法令規定‧‧‧‧‧‧‧‧‧‧‧‧5 第二節 國外建築隔音相關法令規定‧‧‧‧‧‧‧‧‧‧‧ 12 第三節 小結‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 22. 第三章 國內外牆體隔音量測方法與標準之比較‧‧‧‧‧‧‧ 25 第一節 我國 CNS 國家標準建築隔音相關標準探討‧‧‧‧‧ 25 第二節 國際建築隔音相關標準探討‧‧‧‧‧‧‧‧‧‧‧ 27 第三節 國內外建築構件牆隔音量測標準之比較‧‧‧‧‧‧ 32. 第四章 牆隔音量測標準作業程序及磚牆實測‧‧‧‧‧‧‧‧ 33 第一節 第二節 第三節 第四節. 牆隔音量測標準作業程序‧‧‧‧‧‧‧‧‧‧‧‧ 紅磚牆隔音實體量測‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 紅磚牆體隔音量測與隔音法令比較‧‧‧‧‧‧‧‧ 建築物隔音法令修改建議‧‧‧‧‧‧‧‧‧‧‧‧. 33 57 64 66. 第五章 結論與建議‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 71 第一節 結論‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧71 第二節 建議‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧72 附錄一 會議記錄及建議辦理情形 ‧‧‧‧‧‧‧‧‧‧‧‧‧‧74 參考書目‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧75. Ⅰ.

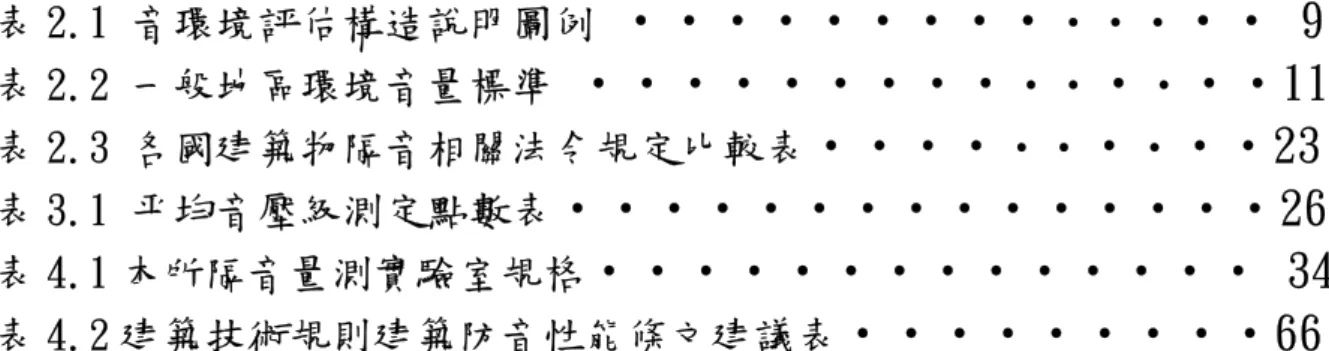

(5) 表次. 表次 表 2.1 音環境評估構造說明圖例 ‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 9 表 2.2 一般地區環境音量標準 ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧11 表 2.3 各國建築物隔音相關法令規定比較表‧‧‧‧‧‧‧‧‧‧23 表 3.1 平均音壓級測定點數表‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧26 表 4.1 本所隔音量測實驗室規格‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 34 表 4.2 建築技術規則建築防音性能條文建議表‧‧‧‧‧‧‧‧‧66. Ⅱ.

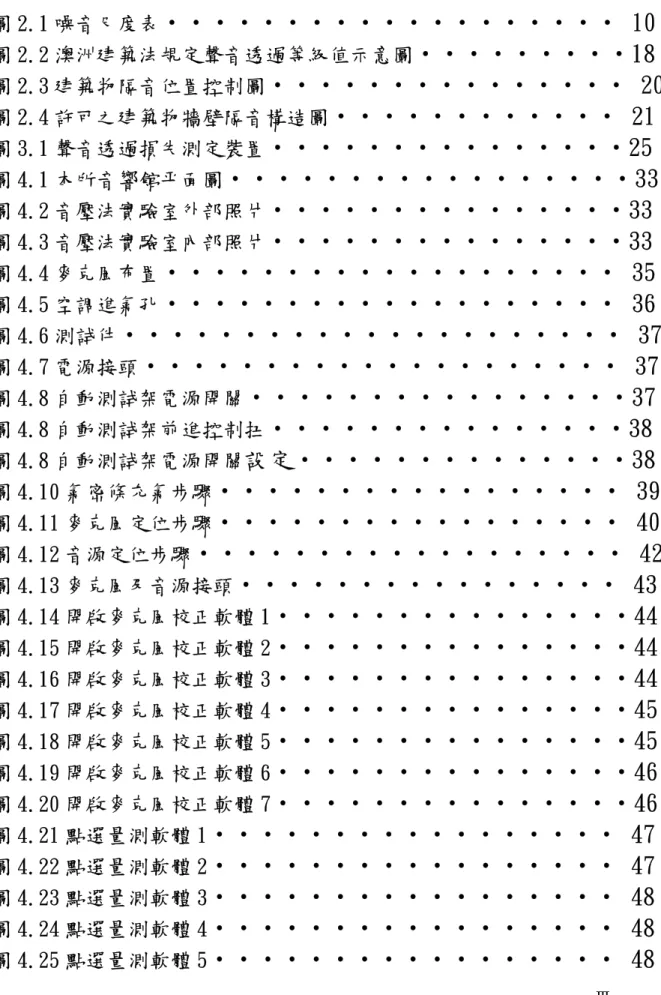

(6) 圖次. 圖次 圖 2.1 噪音尺度表‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 10 圖 2.2 澳洲建築法規定聲音透過等級值示意圖‧‧‧‧‧‧‧‧‧18 圖 2.3 建築物隔音位置控制圖‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 20 圖 2.4 許可之建築物牆壁隔音構造圖‧‧‧‧‧‧‧‧‧‧‧‧ 21 圖 3.1 聲音透過損失測定裝置‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧25 圖 4.1 本所音響館平面圖‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧33 圖 4.2 音壓法實驗室外部照片‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧33 圖 4.3 音壓法實驗室內部照片‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧33 圖 4.4 麥克風布置‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 35 圖 4.5 空調進氣孔‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 36 圖 4.6 測試件‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 37 圖 4.7 電源接頭‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 37 圖 4.8 自動測試架電源開關‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧37 圖 4.8 自動測試架前進控制扭‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧38 圖 4.8 自動測試架電源開關設定‧‧‧‧‧‧‧‧‧‧‧‧‧‧38 圖 4.10 氣密條充氣步驟‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 39 圖 4.11 麥克風定位步驟‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 40 圖 4.12 音源定位步驟‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 42 圖 4.13 麥克風及音源接頭‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 43 圖 4.14 開啟麥克風校正軟體 1‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧44 圖 4.15 開啟麥克風校正軟體 2‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧44 圖 4.16 開啟麥克風校正軟體 3‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧44 圖 4.17 開啟麥克風校正軟體 4‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧45 圖 4.18 開啟麥克風校正軟體 5‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧45 圖 4.19 開啟麥克風校正軟體 6‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧46 圖 4.20 開啟麥克風校正軟體 7‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧46 圖 4.21 點選量測軟體 1‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 47 圖 4.22 點選量測軟體 2‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 47 圖 4.23 點選量測軟體 3‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 48 圖 4.24 點選量測軟體 4‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 48 圖 4.25 點選量測軟體 5‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 48 Ⅲ.
(7) 摘要. 摘. 要. 關鍵詞：隔音牆、隔音量檢測、標準作業程序、建築防音法令 一、研究緣起 隨著台灣社會經濟條件發展，工商活動頻繁，都市化現象益趨明顯， 人口密集居住於台灣都市地區，由於台灣都市計畫土地使用管制特性，對 於各類居住地區之建築物使用限制彈性較大，都市環境常見建築物住商使 用相互混合現象，因此各都市之居住環境常面臨各種噪音干擾，影響生活 居住品質，為提昇建築整體環境品質，本研究針對建築防音法令現行規 定，選擇市面普遍使用及法令已規定之牆壁紅磚材料，進行音響實驗室牆 體隔音量測，並比對現行建築技術規則防音法令標準與先進國家之隔音法 令標準，期能提出適當改善建議，逐步修訂現有防音法令，以定量之防音 性能規定，明確訂定建築物構件之防音最低標準，配合國際發展趨勢與社 會環境品質之需要。 本研究除對於現有建築防音法令規定及相關隔音國家標準進行檢討建 議外，本所現有音響實驗室已全面啟用，面臨申請 CNLA 實驗室認證，必 須建立各項音響實驗之標準作業程序(SOP)，所以本研究將以實際紅磚牆 體實驗，研擬此 SOP 草案，並將相關實驗數據回饋作為防音法令修改建議 之參考。 二、研究方法及過程 本隔音牆法規檢討與隔音牆檢測標準作業程序之研究範圍，配合目前 建築技術規則已有規定之防音牆體構造規定，選擇目前民間常見之磚牆， 做為實驗的測試樣品，磚牆厚度參考建築技術規則設計施工篇第 46 條防 音規定磚造厚度在 10 公分以上，以現有市場 1/2B 紅磚之產品，磚厚度為 10 公分，依據一般工法所砌成之磚牆試件為測試試件，其餘牆體構造，於 往後年度視經費及時間再繼續進行相關比對試驗。本計畫之具體目的，為 提出建築隔音法令及相關隔音牆檢測標準與牆體隔音檢測標準作業程序之 具體建議，其中所採用之研究方法主要包括以下項目 1. 文獻回顧法。2. 國際標準音響檢測法實驗室實際量測。3. 專家座談及諮詢會議。 三、重要發現 經過實驗室進行量測之後，本研究有以下幾點重要發現： （一）經實驗室紅磚牆隔音量測發現，未貼外牆面磚之 1/2B 磚牆其隔. Ⅴ.
(8) 音量（聲音透過損失），僅可達日本之住宅之隔音法令規定。加貼外牆 面磚之 1/2B 紅磚牆，其隔音量（聲音透過損失），可達美國、日本之 住宅隔音法令規定。而澳洲及紐西蘭之隔音量法令規定相對較高，現有 之建築技術規則規定之防音磚牆構造，無法達到其建築隔音量要求。 （二）對照國外相關文獻資料，現有建築技術規則磚牆防音構造規定修訂 之方向，以明確規定防音性能隔音量為宜，經紅磚牆體隔音量測實驗結 果顯示，可採略高於日本標準，略相當於美國隔音量標準為修訂參考之 基準。 （三）對於「牆體隔音量測標準作業程序」（草案），在操作適用上，宜 保留專業機密技術部分，僅做為內部實驗人員訓練參考資料，而不顯示 於正式之對外文件上，此為針對外界同性質商業音響量測實驗室競爭 時，本所性能實驗室必須考量的自我保護措施。 四、主要建議事項 根據本研究最後建議有三項，可供本所未來建置環境控制全尺寸實驗 屋時之參考，包括 建議一 對於目前各類常用之建築物輕隔間構造之防音性能，宜進行下階 段研究：立即可行建議 主辦機關：內政部建築研究所 因台灣位處地震帶，地震頻仍，中高樓層建築物為提昇耐震能 力，並減輕建築物自重，目前台灣各都市地區，中高層建築物已大量 採用輕隔間構造，惟根據質量定律，牆的單位面積質量越大，防音效 果越好，因此輕隔間之實際防音性能，必須進行更詳細之評估。 建議二 對於建築技術規則建築物防音性能之修訂，宜採階段式修訂方式 辦理：中長期建議 主辦機關：內政部建築研究所 建築技術規則建築物防音性能之修訂，需累積足夠實驗數據，方 能有精確之調整依據，故宜先依現況居住防音需求與目前技術可達成 之水平，增訂建築物防音性能隔音量數據化最低水準，再逐步進行實.
(9) 驗，進而檢討修正具備防音性能之各項建築物牆體構造方式，完備建 築物防音法令。 建議三 對於 CNS 之建築相關隔音量測標準，建議宜分階段修訂補充：中 長期建議 主辦機關：經濟部標準檢驗局 對於 CNS 之建築相關隔音量測標準，因項目多，限於各機關人物 力，不易一次修訂完成，故建議分階段，依據使用之急迫性逐步訂 定，以供各界使用參考。. A..
(10) 摘要. ABSTRACT Keywords: Sound insulation wall, Airborne sound insulation test, Standard operation procedure, Sound transmission control building code As the economy in Taiwan is developed recently, the industrial and commercial activity is booming. Urbanization becomes obviously, the high density of Taiwan cities has mixed using of zoning in urban areas. So, Buildings in urban area, residence and trader mixed using can easily find. That made the urban residential area often faces various kinds of noises to interfere, influence living quality deeply. This research is directed to suggest improving the current Taiwan building regulation of sound insulation by laboratory test of airborne sound transmission. After testing in the laboratory, there are the following several important points in this research: (1) Laboratory test for airborne sound transmission class of 10 cm thick red brick wall with ceramic tile finished is stc.50, it can reach the house sound insulation regulations of U.S.A., Japan. But airborne sound transmission class in Australia and New Zealand is higher, so the class of red brick wall unable to reach their building sound insulation code fully. (2) The test result reveals that red brick wall sound insulation class can adopt and is slightly higher than Japan's standard, it revises the datum consulted to slightly equivalent to U.S.A.'s sound insulation standard. Thus, the performance class of Taiwan building regulation of sound insulation can choose the level higher than Japan's and equivalent to U.S.A.'s..
(11) 第一章緒論. 第一章 緒論 第一節 研究緣起及目的 一、研究源起. 噪音對於人類生理及心裡的影響，不論是在眾多的文獻或個 人的聽力體驗，都是一種普遍存在的感覺現象，建築物外部及內 部聲音的控制與噪音的阻絕，對於建築空間品質之物理環境中， 有關生活舒適度的部分，有著顯著的影響。因此，近年來不論在 歐美先進國家，或日本、澳洲、紐西蘭等先進地區，甚至於中國 大陸，對於建築防音法令及相關建築音環境測試的標準，皆進行 不同程度的修訂與調整，相較於我國的建築技術規則，僅以文字 規定各項建築物構造之牆壁厚度，用以規範防音要求，因歷久未 修，不足以因應經濟發展之後，民眾對於居家安寧之需求（噪音 陳情案已達每年兩萬件），顯然對於防音之規定，必須配合社會 發展及國際最新趨勢，進行檢討與修訂。 對於人類在進行日常工作、課業學習、休息或臥病修養時， 各種使人分心、厭惡甚或有害的聲音，都可以稱之為噪音，其中 一般性的定義是「凡人們不願易聽的各種聲音都是噪音」註 ，同 1. 樣的噪音，在夜晚對人所引起的干擾比白天更嚴重，噪音除了可 能對聽力造成損害，還會造成血壓增高、心率不整、失眠、頭痛 等多種疾病，為求建築物更確切有效控制噪音量，維持健康活動 的室內環境，各國的建築隔音法令規定，皆搭配其相關建築隔音 標準進行配套檢測要求，以維持法令規定的音環境能夠執行，例 如日本建築基準法，搭配 JIS 實施，美國聯合建築法(UBC)，搭 配 ASTM 相關檢測規定實施，中國大陸則於其國家標準之「民用 建築隔聲設計規範」中，訂定相關建築隔音規定及檢測方法，一 般歐洲國家，則與 ISO 相關檢測規定相結合，以 ISO 國際標準之 標準測試方法隔音宣告等級，規範其建築物之隔音量。 註 1 參考（車世光等），1991 1.
(12) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. 因此，對照於我國現有國家標準(CNS)，已明顯落後國際現有 各項隔音標準甚遠（日本之 JIS 隔音檢測規定業於 2000 年配合 ISO 規定修正） ，亟需進行檢討修訂，本研究除對於現有建築防音 法令規定及相關隔音國家標準進行檢討建議外，本所現有音響實 驗室已全面啟用，面臨申請 CNLA 實驗室認證，必須建立各項音 響實驗之標準作業程序(SOP)，所以本研究將以實際紅磚牆體實 驗，研擬此 SOP 草案，並將相關實驗數據回饋作為防音法令修改 建議之參考。. 二、研究目的 本研究將檢視相關現有國內外建築物防音隔音相關法規，並 針對國內建築物現行隔音法令規定，進行比對檢討，此外配合本 所音響館之啟用，挑選目前法令現有規定之牆體構造，進行兩種 牆體隔音檢測法之性能實驗（音壓法及音強法），由實驗操作過 程研提牆體隔音實驗之標準作業程序(SOP)草案，另將實驗相關 數據，比對檢討本土性牆體構造其隔音性能與其他國家類似構體 之間的差異，研提適當之建築隔音法令及相關建築隔音國家標 準，供爾後建築技術規則防音規定修訂及 CNS 國家標準相關建築 隔音檢測標準修訂之參考。. 2.
(13) 第一章緒論. 第二節 研究範圍 限於實驗操作時間及試體經費成本，本研究配合目前建築技 術規則已有規定之防音牆體構造規定，選擇目前民間常見之磚 牆，做為實驗的測試樣品，磚牆厚度參考建築技術規則設計施工 篇第 46 條防音規定磚造厚度在 10 公分以上，以現有市場 1/2B 紅磚之產品，磚厚度為 10 公分，依據一般工法所砌成之磚牆試 件為測試試件，其餘牆體構造，於往後年度視經費及時間再繼續 進行相關比對試驗。本研究之內容包括下列項目 一、 檢視並彙整目前國內外相關建築隔音法令規定與各國建 築隔音測試標準之相關資料。 二、 進行 1/2B 磚牆音壓法隔音性能實驗，並取得相關數據， 進行不同牆體實驗及檢測標準之宣告結果比對。 三、 研提建築技術規則建築防音規定修正建議及 CNS 國家標 準建築隔音相關檢測標準修正建議。 四、建議未來建築牆隔音之實驗研究方向與課題。. 3.
(14) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. 第三節 研究方法及步驟 一、研究方法 本計畫之具體目的，為提出建築隔音法令及相關隔音牆檢 測標準與牆體隔音檢測標準作業程序之具體建議，其中所採用 之研究方法主要包括以下項目 1. 文獻回顧法。 2. 國際標準音響檢測法實驗室實驗。 3.專家座談及諮詢會議。 本研究進行步驟流程如下： 動機與目的. 確立研究標的與範圍. 文獻調查. 專家諮詢. 法規整理. 牆隔音實驗項目確定 實驗室實驗. 綜合檢討及研提相關建議草案. 結論與建議. 期末報告 4. 座. 談. 會.
(15) 第二章國內外建築隔音相關法令探討. 第二章 國內外建築隔音相關法令探討 建築物理環境中，聲音的隔絕與控制，影響室內活動的舒適性 ，尤其在都市及人口密集地區，因為各種經濟社會活動、交通噪音 、工程噪音及生活噪音等，充斥在生活環境裏，透過建築法令，強 制規定以維持基本生活舒適的音環境，建築隔音要求在現代吵雜的 生活環境中已有其必要性。 有鑑於噪音對生活的影響，國內的噪音管制法令主要有環保署 主管的噪音管制相關法系，至於建築物防音規定部分，則僅在建築 技術規則有防音之簡要規定。 國外之建築隔音相關法令，以美國、日本、澳洲及紐西蘭等國 家為例，目前之建築隔音法令規定，皆搭配相關建築隔音標準之等 級進行管制，而中國大陸，更直接在其國家標準中，訂定民用建築 格聲設計規範，用以管制建築物之隔音性能，至於我國之建築相關 隔音國家標準，主要源自2000年修改前之日本工業標準JIS，因改 版之後，日本原標準已廢除不用，因此，我國相關之牆隔音標準， 除隔音等級宣告標稱方法，從未訂定外，其餘之相關隔音標準，業 已無法與國際相關標準接軌。 目前相關國內外建築隔音法令及標準，整理敘述於以下各節。. 第一節. 我國建築隔音相關法令規定. 一、 建築法系「建築技術規則」防音相關規定 建築技術規則中，對於防音規定，在設計施工編第46條防音 規定，規定內容包括適用對象，及牆壁構造原則。 46條規定 （防音）連棟住宅、集合住宅之分界牆、寄宿舍、旅 館等之臥室或客房或醫院病房相互間之分間牆及其與其他部份之分 間牆，應依左列規定設置具有防音效果之隔牆： （一）、分界牆或分間牆應為無空隙、無害於防音之構造，並應為 5.
(16) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. 直達樓地板或屋頂之牆壁，如天花板有防音性能者，分間牆得 建築至天花板。 （二）、前款防音構造，不得低於左列標準： (1)鋼筋混凝土造，鋼骨混凝土造等，厚度在十公分以上者。 (2)重質水泥空心磚，無筋混凝土造，磚造或石造，其本身厚度 與粉刷厚度合併在十公分以上者。 (3)泡沫（氣泡）混凝土（厚十公分以上）兩面為厚度一‧五公 分以上之水泥砂漿，石膏或石灰等粉刷者。 (4)輕質水泥空心磚（其厚度為十四公分以上者）兩面為厚度在 一‧五公分以上之水泥砂漿，石膏或石灰等粉刷者。 (5)鋼筋混凝土版（厚四公分以上，重量一一○公斤／平方公尺 以上）兩面以木質板片（五公斤／平方公尺）裝訂者。 (6)以牆筋架構為底，兩面以左列材料裝修，其總厚度在十三公 分以上者。 鐵絲網上加水泥砂漿粉刷或在板條上加石灰粉刷，粉刷厚度在 二公分以上。粉水泥砂漿後貼面磚或水泥板、其厚度在二‧五 公分以上。 在木絲水泥板或石膏板上加水泥砂漿或石灰粉刷，粉刷厚度在 一‧五公分以上者。 (7)牆筋架構為底，牆內填以厚度二‧五公分以上比重○‧○二 以上之玻璃棉，或比重在○‧○四以上之礦棉，其總厚度在十 公分以上者。 (8)牆筋架構為底之分界牆兩面以左列規定材料裝修者： 1. 使用石膏板時厚度應在一‧二公分以上，礦棉保溫板時厚度 應在二‧五公分以上，或使用厚度在一‧八公分以上之木絲 水泥板，但其表面應另加釘厚度○‧○九公分以上之白鐵皮 或厚度○‧四公分以上之石棉板。. 6.
(17) 第二章國內外建築隔音相關法令探討. 2. 雙層石棉板之每層厚度應在○‧六公分以上或雙層石膏板之 每層厚度在一‧二公分以上。 對於牆壁構造材料與分間牆規定，建築技術規則建築構造編第133 條規範與本研究相關之紅磚牆材質構材要求，建築構造編第142條對於 分間牆牆壁設計原則訂有相關規範，分述如下：. 133條規定 （磚）建築物牆壁所用磚，須符合中國國家標準，CNS382.R2 ，承重牆必須用一等品，最小抗壓力每平方公分一百五十公斤，吸水率 不得超過百分之十五，非承重牆得用二等品，吸水率不得超過百分之十 九。. 142條規定. （牆身規定）. （一）、牆身最小厚度及牆身最大長度及高度應依左列規定： 牆 壁 分 類. 牆身最大長 度或高度. 牆身最小厚 度公分. 磚及砂灰磚 承 重 牆 二十倍牆厚. 二三. 帷 幕 牆 二十倍牆厚. 二三. 分 間 牆 三十倍牆厚. 一一. 混凝土空心 承 重 牆 十八倍牆厚 磚 帷 幕 牆 十八倍牆厚. 十九 十九. 分 間 牆 三十倍牆厚 石. 十倍牆厚. 九 四十. （二）、牆身支持長度之規定。 （三）、牆身支持高度為自樓地板面至過梁底或樓板之高度規定。. 二、綠建築指標評估系統之音環境評估與高性能防音綠建材 由本所（內政部建築研究所）負責推動之「綠建築政策」，其中 甄選「綠建築標章」所使用之綠建築指標評估系統，在2003年加入「 室內環境指標」，本項指標內納入「音環境評估的指標與基準」，而 音環境評估主要包括空氣傳音、固體傳音兩個部分，空氣傳音的控制 方法以隔絕噪音為主，其評估在於選擇隔音性能良好的牆板及開口部. 7.

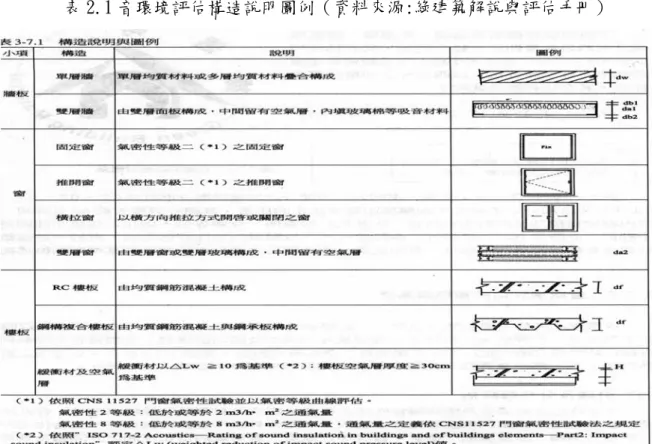

(18) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. 構材，固體傳音的控制則以樓板結構體之剛性設計及增設緩衝材、空 註1. 氣層來對應。音環境之評估依三部分進行，簡述如下 ： (1). 外牆及分界牆評估 外牆及分界牆構造乃依據隔音性能之質量法則及材料隔音性能. 來評估。在此所謂外牆係指建築物室內與室外交界的強板；所謂分界 牆則包含連棟住宅、集合住宅戶與戶之分隔牆，以及旅館、宿舍、醫 院等之臥室、客房或病房相互間之分隔牆及其與其他使用部分之分隔 牆。增加建築物牆板之質量面密度將有助於隔音性能之提升，在傳統 RC牆、磚牆構造部分，牆面厚度與隔音性能上有明顯相關；在帷幕牆 ，輕量牆板構造部分（雙層牆），隔音性能則受到板材、間距、玻璃 棉充填厚度及整體面積密度之影響。目前在建築節能之要求下，住宅 外牆均要有15cm以上RC外牆，帷幕牆也必須有相當之隔熱要求，一般 節能合格之外牆構造均能得到較佳之隔音評分。並因應科技日新月益 ，產品創新與研發，補充CNS8465中，室間平均音壓級之隔音等級及 ISO717-1之Rw值（Weighted sound reduction index），做為輔助評定基 準。 (2)外牆開窗構造評估 建築物外殼之隔音性能受到整體建築物氣密性之影響甚鉅，尤其 開窗部之質量與氣密性更是整體建築物隔音性能之關鍵。依據既有隔 音材料實驗檢測結果之判斷，推開式之氣密窗在隔音性能上有較佳之 效果，一般玻璃5mm厚以上的推開窗已能達到合格之評估。而一般建 築物較常使用之橫拉窗之氣密性與隔音性能較差，但橫拉窗在氣密性 上的缺失，可採用較厚之玻璃來增加其隔音性能，一般最常使用的玻 璃8mm厚以上的橫拉窗均已能達到合格之評估。此外，雙層窗對於隔 音性能上當然很有利，只要5mm玻璃之雙層窗間距大於20cm就可或的 最佳之評估。另可補充CNS10486中，窗戶隔音等級曲線及ISO717-1 註1 綠建築解說與評估手冊，2005. 8.
(19) 第二章國內外建築隔音相關法令探討. 之Rw值（Weighted sound reduction index），做為輔助評定基準。 （3）樓板構造 隨著建築物高層化，居住高密度化，建築物室內人員走動、物品 掉落等所產生樓板衝擊噪音也成為引起居民困擾的主要噪音源之一 。以目前建築物在樓板構造部分，主要採用RC構造、鋼構複合樓板 及木造樓板為最多，而樓板衝擊音對室內環境之干擾現象受到樓板構 造剛性之影響，所以增加樓板混凝土厚度以加強建築物整體樓板剛性 ，或於樓板構造上加設緩衝材、空氣層皆有助於減少垂直向樓板衝擊 音之干擾。本評估對於國內通行的15cmRC樓板、18cm鋼構複合樓板 均能得到評分，另加設緩衝材ΔLw≧10、空氣層厚度≧30cm皆有效 衰減衝擊音約10dB者，以提高一評估等級認定，另可補充CNS8465之 樓板衝擊音等級及ISO717-2之Ln,w值（Weighted normalized impact sound pressure level ），做為輔助評定基準。 二、環保署住宅區環境之噪音污染管制標準 表 2.1 音環境評估構造說明圖例（資料來源:綠建築解說與評估手冊）. （資料來源:綠建築解說與評估手冊） 9.
(20) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. 行政院環保署依據噪音管制法之施行細則第十條第二項，對於一 般地區訂有環境音量標準，第十二條一般地區環境音量標準如表，都 市計畫四種住宅區分別列於第一、二、三類管制區，都市建築密度越 高地區，噪音容許度越高，日間噪音最高量，由50dB(A)至65dB(A) ，夜間由40dB(A)至55dB(A)，最高及最低相差範圍日夜間都在15dB(A) 圖 2.1 噪音尺度表. ，一般而言，偶而 之突發性噪音常會 超過此項標準，例 如飛機起降，營建 工程打鑿或大卡車 經過等噪音。 環境噪音泛指建 築物外部環境噪音 ，從噪音容許量可 以知道，室內音環 境的舒適，因 45dB(A)的噪音開 始會對正常人睡眠 註. 發生影響 ，故建築 （資料來源:city of Vancouver noise control. 物各部構件，必須 有能力隔絕噪音至. 少20dB(A)以上，才能有基本不受影響的的生活音環境品質。. 10.
(21) 第二章國內外建築隔音相關法令探討 表 2.2 一般地區環境音量標準 管制區. 時段/. 均能音量(Leq). 早、晚 第一類管制區內 第二類管制區內 第三類管制區內 第四類管制區內. 日間. 夜間. 45. 50. 40. 55. 60. 50. 60. 65. 55. 70. 75. 65. （資料來源:行政院環保署網站） 一、. 時段區分：. 1. 早：指早上五時至上午七時前。 2. 晚：指晚上八時至晚上十時前。 3. 日間：指早上七時至晚上八時前。. 4. 夜間：指零時至上午五時前及同日晚上十時至晚上十二時前。 二、；管制區分類 1. 第一類管制區：指環境亟需安寧之地區。 2. 第二類管制區：指供住宅使用為主且需維護其住宅安寧之地區。 3. 第三類管制區：指供工業、商業及住宅使用且需維護其住宅安寧之地區。 4. 第四類管制區：指供工業使用為主且需防止嚴重噪音影響附近住宅安寧之地區。. 直轄市及縣（市）轄境內已實施都市計畫者，主管機關劃分噪音管制區時 應先參考都市計畫所規劃之土地使用計畫及使用情形予以粗分類，再依據噪音 現況逐步調整類別： 1. 第一類管制區：第一種住宅區、風景區、保護區、保存區。 2. 第二類管制區：第二種及第三種住宅區、文教區、行政區、農業區、水岸發展 區。 3. 第三類管制區：第四種住宅區、商業區、漁業區。 4. 第四類管制區：工業區、倉庫區。. 11.
(22) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. 第二節 國外建築隔音相關法令規定 一、美國建築隔音相關法令規定 美國的建築法規，係由各地方政府（州政府、市及郡政府 ）參考相關團體研擬之法規自行依據其需要調整訂定，如UBC（ Uniform Building Code）、IBC等（International Building Code ），美國法規一般分為三個位階，一、法律(Law)。二、規則（ Code）針對不同地區場所及時間進行規範。及三、標準(Standard) ，詳細規定執行技術及操作上之各項資料，協助規定項目及內容 之相關查核方式。以下即以UBC有關建築隔音之章節為例，說明 相關建築隔音規定。 在UBC附錄第12章，列有聲音傳遞控制及聲音傳遞控制系統 等兩節，摘錄翻譯如下 1208節（聲音傳遞控制） 1208.1總論 使用分區G類之牆壁、天花配件將居住單元或客房從其他空間隔 開，例如牆壁提供室內走廊及服務區域空氣音的隔音及地板天花 板提供空氣音及衝擊音的隔音，相關標準如下： 1. ASTM E90及E413，實驗室判定的空氣音傳遞等級。 2. ASTM E492 隔絕衝擊音。 3. ASTM E336 空氣音隔絕現場實驗。 1208.2空氣音隔絕 所有的牆體，地板、天花板、必須提供達到隔絕空氣音符合聲音 透過等級（STC）50的程度，（現場量測為45）。 建築構造物的管道間、電力設備、嵌箱、浴缸、屋頂牆壁接點、 暖氣、通風，排氣管必須填封或使用其他方法，維持隔音必要的 等級，臨接內部走廊的室內門周邊，必須填封具有實驗室測試STC 等級不小於26之等級，而且周邊填封必須維持在好的使用狀態。. 12.
(23) 第二章國內外建築隔音相關法令探討. 1208.3衝擊音隔絕 所有分隔空間單元及客房的天花-地板組件，必須提供足夠隔絕 衝擊音相當於衝擊音隔絕等級（IIC）50的程度，（現場量測為 45）。地板飾材可以包括在組件裏，以達所需等級，但須為永久 性之組件，若需替換時其他地板飾材需能提供與上述飾材相同的 隔音等級。 1208.4測試會議 現場或實驗室量測牆或地板-天花板設計有STC或IIC50或更高的 等級，且建築主管機關認為側向音不影響隔音，可以不需增加現 場量測。 1208.5現場量測及評定 如需進行現場測試，需在有經驗的現場測試工程人員監督下進行 ，並且需將簽證之隔音量測報告，送交建管機關備查。 1208.6空氣音隔絕現場量測 如需進行現場測試，空氣音隔絕現場測試需依據空氣音透過損失 現場量測程序進行，所有聲音傳遞從音源室至收音室，必須考量 測試組件的測試聲音傳遞。 1208.7衝擊音隔絕現場量測 如有必要，則需進行衝擊音現場量測。 1209節聲音傳遞控制系統 一般系統表列於防火設計手冊，實驗室量測顯示此系統符合1208 節之規定者，可予以接受。 IBC的規定與UBC類似，ASTM E90或ASTM E492方法測試下， 對於所有的牆體，地板、天花板、必須提供達到隔絕空氣音符合 聲音透過等級（STC）50的程度，（現場量測為45）。. 二、日本建築隔音相關法令規定. 13.
(24) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. （一）建築基準法 日本建築隔音相關法令規定主要訂於建築基準法第三十條，係針 對集合住宅訂定隔音性能規定，翻譯如下： 第三十條. 連棟式集合住宅或者是共同住宅各戶間的分界牆，除. 須達到閣樓或者是天花板頂外，其構造之隔音性能(係指對於鄰 接住宅日常生活所產生之聲音為減低至無礙衛生的程度，分界牆 所應有之性能)須符合政令所規定之技術基準，必須採用建設大 臣規定之構造方法或經建設大臣所認定者。 （二）建築基準法相關告示及建築基準法施行令 依據建築基準法第30條，日本國土交通省對於連棟式集合住宅或 者是共同住宅遮音性能分界牆構造方法告示相關規定，其中鋼筋 混凝土造，磚造，石造者，厚度在10公分以上者，此部分規定分 界牆之構造厚度。 建築基準法施行令第22條之3，規定連棟式集合住宅或者是共同 住宅遮音性能相關技術基準，不同頻率之聲音透過損失數值最少 需符合下列數值：125HZ.為25dB，500HZ.為40dB，2000HZ.為50dB ，經比對日本JIS A 1419-1建築物及建築材料的遮音性能評價方 法-第一部：空氣音遮斷性能中，有關之等級曲線Dr，其等級相 當於Dr-40之宣告值。. 三、澳洲BCA建築法建築隔音相關法令規定 澳洲建築隔音相關法令規定主要訂於澳洲建築法(Building Code of Australia 簡稱BCA)第一篇第F5章，係針對第2、3類住 宅進行聲音傳遞與隔絕之規定，摘要如下： (一)此部分分為目標、機能說明、性能要求三項描述 （1）目標F05節 保護下列的住戶不會因聲音過量傳遞而降低舒適性. 14.
(25) 第二章國內外建築隔音相關法令探討. 1. 兩個鄰接住宅單元 2.公共空間傳遞至住宅單元。 （2）機能說明FF5.1節 建築居住各單元必須能防止過度的聲音傳遞。 （3）性能要求FP5.1節 a.以樓板分隔之居住單元，提供能阻抗空氣音及衝擊音，避免身 心傷害或降低居住的舒適性。 b.牆壁分隔 FP5.2節 牆壁分隔單戶住宅或鄰接電梯間樓梯間公共走道之住宅單元，必 須提供能夠阻抗空氣音及衝擊音，避免身心傷害或降低居住的舒 適性。 c.設備管線不可以破壞牆壁及地板的隔音性能。 （二）對於視為合格之規定如下述： 針對第2、3類住宅進行聲音傳遞與隔絕之視為合格規定包括： （1）聲音透過宣告等級:構造形式，必須具有某種聲音透過等級 （STC）值，其值須符合AS 1276的相關規定。 （2）單元間的地板隔音，住宅地板聲音透過等級（STC）值不低 於45。 （3）單元間的牆隔音，住宅單元及從樓梯、電梯、公共走道等 空間分隔之住宅單元，其隔牆聲音透過等級（STC）值不低 於45。 （4）衛浴室、廚房、洗衣間臨接臥房隔間牆其隔牆聲音透過等 級（STC）值不低於50水準，並具抵抗衝擊音的能力水準， 管線不得降低聲音透過等級（STC）值至50水準以下。 F5.2節對於建築物組件的聲音透過等級（STC）值視同合格部分 如下： （1）對於某些構造類型嵌入合乎規定之1.磚石構造，2.混凝土 構造，3.石膏版構造 4.鋼構，四種構造別時，其聲音透過. 15.
(26) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. 等級可認定相當等級如下： 隔牆部分 1.磚牆聲音透過等級（STC）值不小於45。 2. a. 230mm厚，單位重量達290kg/m 以上。 2. b. 110mm厚，裸面單位重量達190kg/m 以上，雙面13mm砂漿 粉光。 2. c. 110mm厚半乾燥壓製磚，裸面單位重量達215kg/m 以上， 單面13mm砂漿粉光。 2. d. 110mm厚擠壓成型磚，裸面單位重量達180kg/m 以上，單 面13mm砂漿粉光。 2. 混凝土磚. 2. 110mm厚，裸面單位重量達195kg/m 以上聲音透過. 等級（STC）值不小於45。 3. 混凝土塊磚. 2. 190mm厚，裸面單位重量達215kg/m 以上聲音透. 過等級（STC）值不小於45。 4. 混凝土 3. a. 場注混凝土125mm厚，裸面單位重量達2200kg/m 以上聲音 透過等級（STC）值不小於45。 3. b. 場注混凝土100mm厚，裸面單位重量達2500kg/m 以上聲音 透過等級（STC）值不小於45。 c. 預注混凝土100mm厚，無接頭，聲音透過等級（STC）值不 小於45。 鋼構牆部分 1. 2層16mm厚防火保護等級石膏版，固定於兩邊。 2. 2層13mm厚石膏版雙面，固定75mm牆骨兩邊。 地板部分 1. 混凝土 3. a.場注混凝土125mm厚，裸面單位重量達2200kg/m 以上聲音. 16.
(27) 第二章國內外建築隔音相關法令探討. 透過等級（STC）值不小於45。 3. b.場注混凝土100mm厚，裸面單位重量達2500kg/m 以上聲音 透過等級（STC）值不小於45。 c.預注混凝土100mm厚，無接頭，聲音透過等級（STC）值不 小於45。 2.木構造 a. 木構造格柵不得小於175mm*50mm b. 75mm厚礦纖或玻璃棉緊塞格柵間並以10mm厚石膏版內側 固定。 c. 25mm厚礦纖或玻璃棉平鋪整個地板，上方相嵌接木板厚度 不小於19mm。 組合的地板不固定於格柵上，聲音透過等級（STC）值不小於 45。 管線或類似部分 1. 磚石構造不小於90mm，聲音透過等級（STC）值不小於30。 2. 雙層石膏版 a.. 每片10mm厚，固定於不小於75mm*50mm之壁筋，中空部 分不大於400mm，聲音透過等級（STC）值不小於30。. b.. 每片13mm厚，鋼骨壁筋每邊不小於50mm，中空部分不大 於400mm，聲音透過等級（STC）值不小於30。. 17.
(28) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. 圖2.2 澳洲建築法規定聲音透過等級（STC）值示意圖. 臥室，住宅單元 1. 浴廁，住宅單元 2. 管道間 STC 值不小於 45. 臥室，住宅單元 2. 臥室，住宅單元 1. （資料來源:澳洲建築法）. 對於壁體構造方式澳洲建築法有詳細列舉規定，包括文字敘述與 平面及剖面圖例，對於可以減少衝擊音與聲音透過等級（STC）值50 的牆體類別，主要包括1.雙層（各90mm厚）空心磚牆，2.單層磚牆（ 80mm厚雙面13mm粉光，雙面外隔12mm厚薄木板） ，3.混凝土磚牆（190mm 厚）單側封（10mm以上）石膏板，4.木板牆（中央空間厚300mm，兩 面16mm厚防火板，中間填塞50mm玻纖棉），5. 木板牆（中央空間厚 450-600mm，兩面各雙層13mm厚防火板），6.鋼骨牆（中央空間厚600mm ，64mm筋骨嵌入92mm軌道，兩面各雙層13mm厚防火板）。 對於可以減少衝擊音與聲音透過等級（STC）值45的牆體類別， 2. 主要包括1.磚牆（110mm厚度，單位重量不小於290kg/m ），或（80mm 2. 厚13mm單邊粉光，單位重量不小於215kg/m ），2.矽酸鈣磚牆（90mm 厚單層雙面10mm防火版），3.混凝土實心磚（90mm以上厚度，單位重 18.
(29) 第二章國內外建築隔音相關法令探討. 2. 量不小於2200kg/m ），4.場注混凝土牆（125mm厚，單位密度不小於 3. 2200kg/m ），5. 鋼骨牆（兩面各雙層16mm厚防火板鋼骨固定），6. 木板牆（中央空間厚450-600mm，牆骨70*45mm，兩面各單層16mm厚石 膏板，50mm玻璃纖維填塞；或中央空間厚450-600mm，牆骨70*45mm ，兩面各雙層16mm厚石膏板）。 對於可以減少衝擊音與聲音透過等級（STC）值30的管道間牆體類 別，1.磚石造不小於90mm厚，2.雙層石膏版（木構石膏版厚為10mm ，牆骨70*50mm以上，中央空間厚400mm；鋼構石膏版厚為13mm，牆骨 50深mm以上，中央空間厚400mm）。. 四、紐西蘭NZBC建築法建築隔音相關法令規定 紐西蘭建築法(New Zealand Building Code簡稱NZBC)建築隔音 規定主要列於G6章，空氣音及衝擊音，摘要如下： (一)此部分分為目標、機能說明、性能要求三項描述 （1）目標G6.1節 保護下列鄰居之間不會因噪音過量傳遞而遭受傷害或降低舒適 性。 （2）機能說明G6.2節 建築居住各單元必須能防止過度的聲音由其他使用者或共同空 間傳遞進入房屋的居住空間。 （3）性能要求G6.3.1節 a. 牆壁地板及天花板的聲音透過等級（STC）值不小於55。 b. 地板衝擊隔音的聲音透過等級（STC）值不小於55。 （二）驗證之方法 G6/VM1 1.. 空氣音隔絕性能實驗實驗程序參考ASTM E336，現場實驗 參考ASTM E413，現場實驗結果須在性能要求值5dB之內。. 2.. 衝擊音隔絕性能實驗實驗程序參考ISO 140，現場衝擊音. 19.
(30) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. 實驗參考ASTM E989，現場實驗結果必須在性能要求值5dB 之內。 （三）對於可接受的處理方式規定如下述： 1.牆壁、地板及天花板組合構造 （1）減少聲音透過建築物傳遞，必須使用下述之構造技術： a. 相鄰兩個使用者空間之每一面牆壁、地板及天花板， 其組合構造需有實質隔離。 b. 使用噪音控制之建築配件。 c. 廢止舊式堅固的連接網絡系統，例如管線系統，透過 噪音控制建築配件分隔不同的居住單元。 d. 製造噪音控制之空氣栓，以密封各建築配件接頭。 （2）建築物需要噪音控制位置，位於相鄰之住屋單元及居住空 間之間。 圖 2.3 建築物隔音控制位置圖. (資料來源:紐西蘭建築法). 20.
(31) 第二章國內外建築隔音相關法令探討 圖2.4 許可之建築物牆壁隔音構造圖. (資料來源:紐西蘭建築法). （3）建築配件構造可接受之方式以圖式方式解說（如圖2.4）。. 五、中國大陸民用建築隔音設計規範 中國大陸對於住宅隔音標準，明列於其國家標準之內，GBJ118-88 為民用建築隔聲設計規範，GBJ121-88為建築隔聲評價標準，大陸的 國家標準由城鄉建設環境保護部管理，內容包括新建、擴建及改建之 住宅、學校、醫院、旅館等四類建築的室內允許噪音級，隔音標準與 隔音減噪設計要求。 中國大陸的隔音減噪設計標準等級分為四級，住宅建築允許噪聲. 21.
(32) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. 級分為三級，臥室書房三級至少≦50dB，一級≦40dB，起居室三級至 少≦50dB，一級≦45dB，分戶牆及樓板空氣聲標準，三級至少不小於 第二章國內外建築隔音相關法令探討 40 dB，一級不小於50dB，樓板撞擊聲隔聲標準，三級至少≦75dB， 一級≦65dB。 此外，對於隔聲減噪設計，有一些基本規定，如都市幹道旁的住 宅，臥室或起居室不應設在臨接道路側，或至少一間主要臥室背向吵 鬧的幹道，如無法滿足上述條件，可用臨街陽台採取隔減噪措施。 廚房、廁所電梯機房不得設在臥室與起居室上層，電梯及垃圾管 道不得與臥室、起居室相鄰布置，面臨樓梯間的戶門，其隔聲量不小 於20 dB，相鄰兩戶上下水管應採取防止傳音措施。 其餘尚有學校建築及醫院建築、旅館建築的允許噪聲級，隔聲標 準，隔聲減噪設計相關規定。對於夜間（2200～0600）必須將相關允 許噪音級之數值作修正（-10dB），對於穩態與非穩態噪聲皆有修正 值之規定，對於允許噪聲級與隔聲量測方法皆有相關規定。 中國之建築隔聲評價標準訂於其國家標準GBJ121-88，建築隔聲 量測規範訂於其國家標準GBJ75-84，包括建築構件空氣聲隔聲的實驗 室測量，建築物內兩室之間空氣聲隔聲的現場測量，外牆面構件和外 牆面空氣聲隔聲的現場測量，樓板撞擊聲隔聲的實驗室測量，樓板撞 擊聲隔聲的現場測量等。. 六、其他歐洲國家相關規定 其他相關歐洲國家之隔音量要求，如英國的建築法規（2000）對 於住宅及公寓大樓聲音隔絕性能標準，分隔牆，分隔樓板，樓梯具備 之空氣音隔音量最小值為45dB，衝擊音隔絕最大值62dB，其餘相關隔 音構造規定，皆有詳細圖示說明，包括平面，剖面及透視圖等。. 第三節 小結 (一)各國建築物隔音相關法令規定比較如表，從表中可以發現. 22.
(33) 第二章國內外建築隔音相關法令探討. 目前國際趨勢多已採用隔音性能及配合實驗室或現場檢測 與圖說補充之方式進行建築物隔音要求，法規之規定為最 低水準，因此如中國採用分級要求方式，日本採用建築物 品確法另外提供民眾自願之分級評定建築物品質，以促進 提昇建築物之各項性能。 表 2.3 各國建築物隔音相關法令規定比較表 國家地區別 建築物容許 外牆隔音 內牆隔 樓板衝擊 隔音構造圖 建物隔音. 台灣. 最高噪音值 性能. 音性能 音. 無規定. 無規定 無規定. 無規定. （環保署環. 說 僅對牆壁構. 實驗標準 無規定. 造以文字規. 境音量夜間. 定. 容許最高均 能音量值 65dB(A)） 日本. 無規定. 不同頻率 無規定 無規定 僅對牆壁文 JIS A 透過損失. 字規定. 1419-1. 無規定. ASTM E90 E413 E492 E336. 相當於 Dr-40 美國. 澳洲. 無規定. 無規定. STC 50. STC 50 IIC 50. 現場STC. 現場STC. 45. 45. STC 50(臥 無規定 不低於 室與鄰居 STC 45 浴廁相 鄰). STC 50( 臥室與 鄰居臥 室相鄰) 23. 文字圖說規 AS 1276 定構造方式 及單位重量.
(34) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. 紐西蘭. 無規定. STC 55. STC 55 STC 55. 文字圖說規 定構造方式. ASTM E413 E989 E336 ISO 140. 及單位重量 英國. 無規定. 45dB. 45dB. 62dB. 文字圖說規 ISO 140 定構造方式 ISO 717 及單位重量 ISO 11654 BS 8233 BS EN 20354 BS EN 29052-1. 中國. 分為臥室書 分為4級 無規定 65dB以下 無規定. GBJ118-88. 房及起居室 至少40dB. GBJ121-88. 各分為4級. GBJ75-84. 噪音量最高 不得大於 50dB (資料來源:本研究整理). 國內建築法規相關隔音性能規定，相較於先進國家明顯不足，因 此輔以國內相關建築構件隔音實驗結果，修訂本土性之建築隔音法規 ，為逐步落實並提高室內環境音響舒適度之進行方式。. 24.
(35) 第三章環境控制實驗屋之實驗項目與限制探討. 第三章. 國內外牆體隔音量測方法與標準之比較. 對於國內外牆體隔音量測標準與方法，將著重在比較國內相關中國國 家標準 CNS，與目前較多國家及地區使用之 ISO（International organization for standardization）國際標準進行說明比較，並以日本 近年來大幅修訂其國內 JIS 相關隔音標準內容，進行說明、檢討及比較。. 第一節. 我國 CNS 國家標準建築隔音相關標準探討. 一、 我國現有用於建築牆體隔音 CNS 標準 我國 CNS 建築相關隔音標準，係參考日本 JIS 修訂前之版本訂 定，目前日本之標準，已經參考 ISO 國際標準完成修訂工作，已可與 國際標準相接軌，我國相關標準多已過時，需儘早待修訂，以面對國 際競爭。 目前我國現有用於建築牆體隔音 CNS 標準，主要係採用 CNS8466 聲音透過損失之實驗試測定法，並無針對牆體單獨訂定之標準，本標 準原係參考日本 JIS A(舊版)1416 實驗室音響透過損失測定方法訂 定，而目前日本標準已參考 ISO140-1 及 140-3 訂定新版之 JISA1416 實驗室建築部材空氣音隔音性能測定方法，至於評定方法及宣告值等 CNS 目前缺乏相關標準可以使用，後續需進行補充增訂。 將 CNS8466 相關內容摘述以下： 一、 適用範圍：本標準規定在實驗室中測定牆壁、樓板構造體、門窗 及其他材料等聲音透過損失之方法。 二、 測定裝置：測定裝置為共夾試樣安裝用開口之兩個於響室、音源 裝置極受音裝置所構成。示意圖如圖 3.1。 圖 3.1 聲音透過損失測定裝置. (資料來源:中華民國國家標準 CNS8466) 25.
(36) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. 三、 隔音量（平均音壓級）測定 1. 測定平均音壓級之微音器位置、音源用餘響室分別由音壓級變 動檢查所使用測定點中，選擇表. 所示測定點數以上之測定. 點。. 表 3.1 平均音壓級測定點數表. 中心頻率（Hz）. 125～160. 測定點數（處）. 200～400. 5. 4. 500 以上 3. (資料來源: 中華民國國家標準 CNS8466). 2. 測讀音壓級時，在各個微音器位置之各級輸入音源指示差，需 先確定在 10dB 以上，音源輸入時應有充分之時間以便利觀測 指示計器之指針振幅，振幅之中心值需讀至 1dB 單位。至於使 用紀錄器時亦以此為準。 3. 聲音透過損失（隔音量測定）計算： TL＝ D ＋ 10 ㏒ 10（S/A） D＝L1-L2 TL:聲音透過損失（dB）。 D:室間音壓級差（dB）。 S:試樣面積（㎡）。 A:受音用餘響室吸音力（㎡）。 L1:音源用餘響室平均音壓級（dB）。 L2:受音用餘響室平均音壓級（dB）。 4.測定頻率：測定依下列中心頻率進行 125，160，200，250，315，400，500，630，800，1000，1250， 26.
(37) 第三章環境控制實驗屋之實驗項目與限制探討. 1600，2000，2500，3150，4000HZ. 第二節. 建築隔音相關國際標準探討. 2.1 ISO 建築牆體隔音量測國際標準 ISO 140 系列（共計 14 項，part1—part14，另 part15-18 尚在 審議階段）為國際標準對於「音響--建築物及建築構件之隔音量測」 （Acoustics--Measurement of sound insulation in buildings and of building elements）之相關標準系列，包括實驗室量測及現場量 測兩大部分，本研究僅就建築牆體實驗室量測部分進行說明，另外， ISO717 系列（Acoustics--Rating of sound insulation in buildings and of building elements）部分，對於空氣音隔音評估 量標準化給予規定，並對隔音等級最終宣告方式進行訂定，本研究亦 將就建築牆體實驗宣告部分摘要說明。 針對 CNS8466(空氣音)聲音透過損失之實驗試測定法相對應之 ISO 國際標準為 ISO140-3「音響--建築物及建築構件之隔音量測—第 三項實驗室量測建築物構件空氣音隔音」（Acoustics--Measurement of sound insulation in buildings and of building elements— Part 3:Laboratory measurements of airborne sound insulation of building elements），另對於空氣音量測實驗室之相關要求， ISO140-1 訂有「抑制側向音傳遞之實驗室測試設施需求」 (Requirements for laboratory test facilities with suppressed flanking transmission)之詳細規定，而 CNS 並無相關規定。 一、對於 ISO140-3(1995 年版)與牆隔音量測之主要內容摘要如下 （一） 適用範圍：本方法對於建築物構件如牆、樓板、門、窗、 建築物立面構件及立面之空氣音隔音進行量測。 （二） 餘響室規定： 1. 實驗室設備需符合 ISO140-1 之要求。. 27.
(38) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究 3. 2. 餘響室容積應在 50m 以上。 2. 3. 測試開口面積牆約 10 m ，牆之短邊長度不得少於 2.3m。 4. 正常量測下餘響時間不可太長太短都不宜，低頻餘響時間短於 一秒及長過兩秒時皆須加以修正。 （三） 音源側規定：音源側產生之聲音必須穩定，且使用之音頻 帶雜聲產生器應具有 1/3 八度音程之範圍，音源包括至少 一具揚聲器，揚聲器採 12 面體為佳。 （四） 受音側：由一組固定式麥克風或移動式麥克風量測，以測 出平均音壓級，應使用 1/3 八度音程濾波器，濾波器應符 合 IEC225 之相關內容。 （五） 量測條件： 2. 1. 量測隔牆：牆面積約 10 m ，牆之短邊長度不得少於 2.3m，當最低頻率波波長小於試體尺寸一半時，則可接受 使用小面積試體量測。 2. 牆體之構造裝設應盡量與實際構造相同，頻率測定範圍為 「1/3 八度音程 100Hz—5000Hz」(評定曲線採 100Hz— 3150Hz 為主)。 （六）量測方式： 1. 音源室產生之聲音需保持穩定且頻譜需持續。 2. 音功率需較受音室量測各頻帶背景噪音高出 10dB。 3. 接收聲音加上背景噪音大於背景噪音 15dB 以上為佳，不 可低於 6dB，小於 15dB 大於 6dB 者需依公式修正。 4. 每間音室應使用五支以上麥克風，麥克風彼此位置及其與 房間邊界之距離至少為 0.7m。 5. 麥克風與音源或試體之距離至少為 1m。. 28.
(39) 第三章環境控制實驗屋之實驗項目與限制探討. （七）透過損失計算：公式如下 R＝L1-L2＋ 10 ㏒ 10（S/A） R:隔音指標 S:試樣面積（㎡）。 A:受音室吸音力（㎡）。 L1:音源室平均音壓級（dB）。 L2:受音室平均音壓級（dB）。 （八）其他：包括量測結果表示方式、量測紀錄記載項目、附錄 表格等詳細規定。 二、 對於 ISO717-1(1995 年版)與牆隔音量測之主要內容摘要如下 （一） 隔音基準量測宣告以 1/3 倍頻帶（100Hz-3150Hz）及倍頻 帶（125Hz-2000Hz）與基準曲線值進行比較，一般 1/3 倍 頻宣告頻帶為 100Hz-3150Hz（100，125，160，200，250， 315，400，500，630，800，1000，1250，1600，2000， 2500，3150），倍頻宣告頻帶為 125Hz-2000Hz（125， 250，500，1000，2000），表示方式為宣告值 Rw （C;Ctr），C;Ctr 為考慮音源不同頻譜之適應條件，C 為粉 紅色音源，Ctr 為道路交通噪音。必要時可擴大量測範圍至 50Hz~5000Hz，即宣告值為 Rw（C50-5000;Ctr50-5000）值。標準中 建議以 1/3 倍頻帶量測宣告值為較佳方式，亦可僅使用倍 頻帶量測宣告。 （二） 隔音量宣告值 Rw（C;Ctr），係計算各 1/3 倍頻帶（16 個頻 帶）量測聲壓位準與參考曲線聲壓位準之差，其不利偏差 量總和小於 32dB，相對於參考曲線 500Hz 者為其宣告值。 1/1 倍頻帶（5 個頻帶）量測聲壓位準與參考曲線聲壓位準 之差，其不利偏差量總和需小於 10dB，相對於參考曲線. 29.
(40) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. 500Hz 再減 5 為宣告值。 （三） 為調整實驗室與真實環境之差異，（C;Ctr）即相關頻譜適 應條件修正後之量測頻譜值，C 值之噪音類型，係指日常生 活活動（談話、音樂、收音機及電視機）、兒童玩耍、中 高速鐵路交通、公路道路交通（時速 80Km/h 以上）、短程 噴射飛機、主要釋放中高頻噪音工廠等，Ctr 值之噪音類 型，係指都市道路交通、低速鐵路交通、螺旋槳式飛機、 大型噴射機、迪斯可音樂、主要釋放中低頻噪音工廠。 2.2 日本 JIS 建築牆體隔音量測標準 日本近年來針對建築部材音響實驗室量測法及評定方式，參考 ISO 標準進行大幅修訂，以進行相關標準之國際接軌，在量測方法方面， 原先日本 JIS A1416(舊版)實驗室音響透過損失測定方法，參考 ISO140-1 及 ISO140-3 整理修訂為 JISA1416 （2000 年版）實驗室建 築部材空氣音隔音性能測定方法，在評定宣告方面，JIS A1419 (舊 版)建築物隔音等級，參考 ISO717-1 整理修訂為 JIS A1419-1 (2000 年版)建築物及建築部材遮音性能評價方法-第一部（空氣音遮斷性 能）。 JISA1416 （2000 年版）實驗室建築部材空氣音隔音性能測定方 法，大部分內容翻譯引用 ISO140-1 及 ISO140-3 標準，僅在文序上進 行調整並增加引用說明。 JIS A1419-1 (2000 年版)建築物及建築部材遮音性能評價方法-第 一部（空氣音遮斷性能），大部分內容引用 ISO717-1 標準，而原 JIS 之評估基準曲線 D 值，仍保留納入附件作為實驗室及現場評估宣告時 參考。 2.3 美國 ASTM 建築牆體隔音量測標準 美國 ASTM E90 建築構件聲音透過損失實驗室測定方法 （Standard Test Method for Laboratory Measurement of 30.
(41) 第三章環境控制實驗屋之實驗項目與限制探討. Airborne Sound Transmission Loss of Building Partitions and Elements）即包含建築牆體隔音量測相關規定，其內容類似 ISO140 系列標準，主要差異在量測頻帶及宣告方式不同。 一、本標準之隔音量計算公式如下： TL＝<L1>-<L2>＋10 ㏒ 10（S/A2） R:聲音傳遞損失 S:試樣面積（㎡）。 A2:試樣組裝完成後之受音室吸音力（㎡）。 L1:音源室平均音壓級（dB）。 L2:受音室平均音壓級（dB）。 二、量測及宣告頻帶 本標準之量測及宣告頻帶為 125Hz-4000Hz（125，160，200， 250，315，400，500，630，800，1000，1250，1600，2000，2500， 3150，4000），起始頻帶與截止頻帶與 ISO 相關頻帶不同。 三、宣告方式 本標準採 ASTM E413 隔音量評定分類方法（Classification for Rating Sound Insulation），比較測聲壓位準與參考曲線聲壓位準 之差，其不利偏差量總和小於 32dB 及各頻帶最大偏差不得大於 8dB 者，為宣告之 STC（Sound transmission class）值（單一評定數 值），宣告值越高表隔音等級越佳。. 31.
(42) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. 第三節. 國內外建築構件牆隔音量測標準之比較. 對於國內外牆隔音量測標準，在主要量測方法與結果計算方法上大致 相同，但 ISO 在實驗室設施設備、試樣規格、量測條件規定等有較詳細要 求、其餘主要差異在於下列幾點： 一、量測頻帶範圍不同 CNS 與 ASTM 標準之量測頻帶範圍 125～4000Hz，而 ISO 及 JIS 標 準之量測頻帶範圍 100～5000Hz，評估曲線採 100～3150Hz 為主。 二、隔音量評定宣告值不同 牆隔音量測之 CNS 尚缺宣告標準（可參考 JIS 舊版評估基準曲線 D 值評定）D 值等級標稱每級差 5dB，ISO 標準宣告值為 Rw（C;Ctr）每 級差 1dB，JIS 標準宣告值雖為 Rw（C;Ctr）惟仍保留原 D 值之宣告方 式做為參考，ASTM 標準之宣告值為 STC 值，每級差 1dB。 三、宣告值不利偏差考慮方式不同 ISO 及 JIS 之隔音量宣告值 Rw（C;Ctr），係計算各 1/3 倍頻帶 （16 個頻帶）量測聲壓位準與參考曲線聲壓位準之差，其不利偏差量 總和小於 32dB，相對於參考曲線 500Hz 者為其宣告值，ASTM 除考慮 不利偏差量總和需小於 32dB 外，各頻帶最大偏差亦不得大於 8dB 者，才為宣告之 STC（Sound transmission class）值。. 32.
(43) 第四章牆體隔音量測標準作業程序及磚牆實測. 第四章. 牆體隔音量測標準作業程序及磚牆實測. 對於本所音響實驗室之牆體隔音量測標準作業程序（SOP），本章將 參考 ISO 國際標準及 CNS 國家標準之相關要求予以擬訂，並於本所之 R4 及 R5 音壓法實驗室進行實體量測，並對於現有建築技術規則防音規定及 中華民國國家標準 CNS 之相關建築牆構件隔音量測，研提相關修訂建議。. 第一節. 牆體隔音量測標準作業程序. 一、 內政部建築研究所現有 R4 及 R5 音壓法實驗室簡述 內政部建築研究所（本所）現有 R4 及 R5 音壓法實驗室符合 ISO140-1，ISO140-3 及 ISO 3741 相關要求，並具備同時可分別計 算 ISO、CNS、JIS、ASTM 量測標準之宣告值。 圖 4.1 本所音響館平面圖. R4-R5音壓法 (資料來源:內政部建築研究所) 圖 4.2 音壓法實驗室外部照片. 圖 4.3 音壓法實驗室內部照片. 開口部. (資料來源:本研究拍攝). (資料來源:本研究拍攝). 33.
(44) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. 本所隔音量測實驗室規格如表 4.1，測試牆體開口寬 3.5 ㎡，高 3 ㎡，符合 10 ㎡以上之要求。 表 4.1 本所隔音量測實驗室規格. 實驗室名 用途 符合標準 內容積 M3 實驗室規格 稱 R4 餘響室 音源餘 220 量測頻寬範圍：100 ~5000Hz ISO -140-1 響室 截止頻率：100 Hz 測試口斷 ISO–140-3 面積：10m2 背 景 噪 音 量 於. ISO -3741. 空調及照明啟動條件下低 於 (含 )NR-10 及 15 dB(A)。 R5 餘響室 受音室 餘響室. 250. 量測頻寬範圍：100 ~5000Hz ISO -140-1 截止頻率：100 Hz 測試口斷 ISO –140-3 面積：10m2 背景噪音量於空 ISO -3741 調及照明啟動條件下低於 (含)NR-10 及 15 dB(A)。. (資料來源:本研究整理). 二、聲壓法牆構件隔音等級量測標準作業程序 本所音響實驗室於今（94）年完工驗收後，開始籌備進行各項音 響實驗，惟實驗室之各項實驗標準作業程序尚待逐項建立，經由此次 實驗同時草擬並檢討修正標準作業程序之步驟，俾利提供本所於申請 CNLA 實驗室認證時參考，並維護音響實驗之再現性。 測試件部分因應 ISO 量測單位重量填寫要求，在製作測試件時， 需另以相同材料工法，構築 1 ㎡之試體，俟牆體自然乾燥後，音響實 驗完成前量測其重量，並依量測數據填寫表單。 （一）測試件 第四章牆體隔音量測標準作業程序及磚牆實測 34.
(45) 內外牆構件，包括 1.鋼筋混凝土造、鋼骨混凝土造、2.重質水泥空心 磚、無筋混凝土造、磚造或石造、3.泡沫（氣泡）混凝土造、4.輕質 水泥空心磚造、5. 鋼筋混凝土版造、6.其他輕隔間構造等。 （二）適用範圍 本檢測標準作業程序係規定第（一）項所列之隔音產品，其隔音性能之 檢測標準作業程序。 （三）量測標準 3.1 ISO-140-3 。 3.2 JIS A 1416 。 3.3 ASTM-E90。 3.4 CNS 8466 A3143 聲音透過損失之實驗室測定法(Method for Laboratory Measurement of Sound Transmission Loss) （四）宣告(報告)標準 4.1 ISO-717-1。 4.2 JIS A 1419-1。 4.3 ASTM-E413。 4.4 CNS 目 前無宣告標準（俟修訂後再行補充）。. 圖 4.4 麥克風布置. （五）標準作業程序 麥克風. 5.1 確認設備及儀器. 指向性音源系統. 1. 麥克風*10 2. 前置放大器*10 訊號線. 3. 訊號線*10 4. 麥克風夾持器及三腳架*10. (資料來源:本研究拍攝). 5. 指向性音源系統(JBL, SR-X series, sn/SR-4735-04794)*1 6. 無指向性音源系統(B&K 4296, sn/2390944)*1 7. 指向性音源功率放大器(Crown CTs-1200, sn/005961)*1 8. 頻道分析儀(Pulse-3560E, sn/2411726)*1 9. 校正器(B&K 4231, sn/2402631)*1 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. 35.
(46) 10. 測試櫃*1 11. 防潮櫃*1 12. 電腦系統(HP Compaq d330uT, sn/SGH-41002DD)*1 13. 中英文版之聲壓法隔音量測試軟體(B&K 7842-TW-001)*1 5.2. 開. 空調. 實驗前一個小時須將空調打開，並將實驗室內之溫、濕度變動控 制符合 ISO3741 5.5 節規定範圍。 圖 4.5 空調進氣孔. 空調空氣進氣孔. (資料來源:本研究拍攝). 5.3 測試件 測試件尺寸：開口尺寸為 3*3.5m 5.4 自動測試架 5.4.1 自動測試架框架之開口尺寸為 3*3.5m 5.4.2 由廠商將待測件組裝至自動測試架 5.4.3 淨空檢查自動測試架移動區域，測試架建材殘渣清除乾淨 5.4.4 開始將自動測試架移動至 R4、R5 中間之測試區. 36.
(47) 第四章牆體隔音量測標準作業程序及磚牆實測 圖 4.6 測試件. 測試件. (資料來源:本研究拍攝). 5.4.5 將電源接頭接入自動測試架 圖 4.7 電源接頭. (資料來源:本研究拍攝). 5.4.6 將自動測試架電源開關（POWER）切換至開（ON） 圖 4.7 自動測試架電源開關. (資料來源:本研究拍攝). 37.
(48) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. 5.4.7 確認自動測試架已到達定位，即壓按前進鈕「進」（FWD）自 動測試架不再移動為止。 圖 4.8 自動測試架前進控制鈕. (資料來源:本研究拍攝). 5.4.8 將自動測試架電源開關（POWER）切換至關（OFF） 圖 4.9 自動測試架電源開關設定. (資料來源:本研究拍攝). 第四章牆體隔音量測標準作業程序及磚牆實測. 5.5 氣密條充氣 38.
(49) 確認自動測試架到達定位後，第一步按壓控制面板空壓機電源 （COMP ON），接著第二步按充氣鈕（SUPPLY ON），當氣密條 (Air Sealing)自動充氣至控制紅燈亮起，即表示充氣已完成， 過程中及完成後不得再移動自動測試架，以避免造成氣密條損 壞。充氣完成後，需檢查氣密條是否有破洞洩氣聲音，有洩氣聲 音即需停止實驗，經檢查維修完成，再進行實驗。 圖 4.10 氣密條充氣步驟. 39.
(50) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. (資料來源:本研究拍攝). 5.6 麥克風及音源架設(依據 ISO140-3 6.2.2 節裝設) 5.6.1 麥克風及音源位置 麥 克 風 間 距 離 至 少 0.7m 、 麥 克 風 與 餘 響 室 內 牆 距 離 至 少 0.7m、麥克風與測試件距離至少 1m、麥克風高度至少 1.5m， 並將請將麥克風中心位置佈置於地上紅色交叉處。其中 R4、 R5 各裝設有五隻麥克風。. 圖 4.11 麥克風定位步驟. 40.
(51) 第四章牆體隔音量測標準作業程序及磚牆實測. (資料來源:本研究拍攝). 41.
(52) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. 音源(Speaker)距離牆壁至少 1m、麥克風與音源距離至少 1m、 音源與測試、麥克風距離不得少於 Dmin=0.1*(V/πT). (1/2). ，其. 中 V 為容積、T 為餘響時間。 圖 4.12 音源定位步驟. (資料來源:本研究拍攝). 5.6.2 麥克風及音源接線 餘響室接線盒及每隻麥克風皆有固定編號，將麥克風依照編號 正確的接至相同編號之接線盒裡，並確定卡榫是否固定。音源 線亦接至接線盒中，並將接頭正確插入音源孔。. 42.
(53) 第四章牆體隔音量測標準作業程序及磚牆實測 圖 4.13. 麥克風及音源接頭. (資料來源:本研究拍攝). 5.7 試驗操作程序 5.7.1 確認儀器電源是否開 1. 伺服器電腦 2. 網路分路器(Hub) 3. 頻譜分析儀 4. 喇叭放大器 5. 分析用電腦 6. 餘響室及控制室電話 7. 監視器. 43.

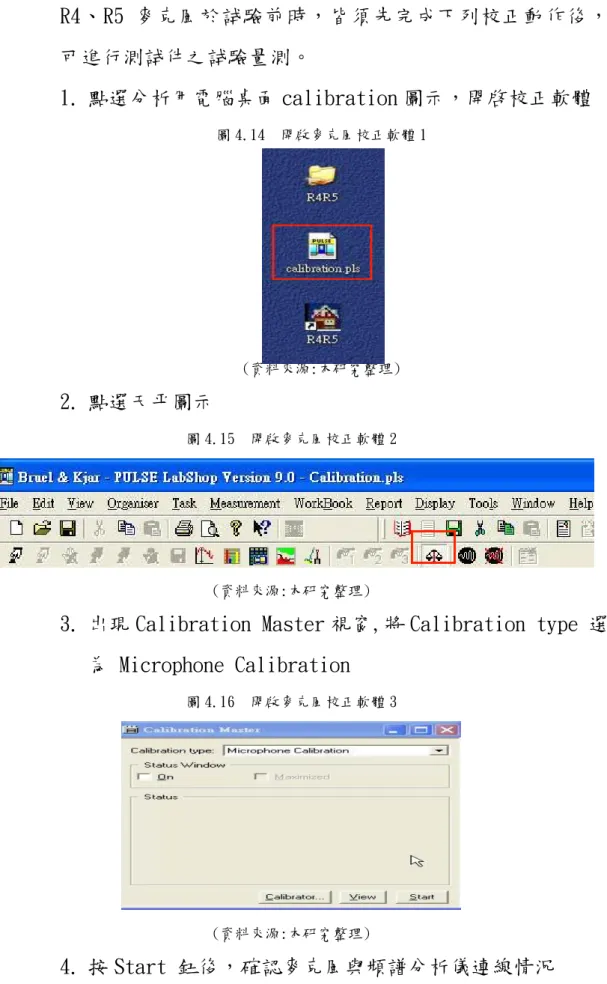

(54) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. 5.7.2 麥克風校正 R4、R5 麥克風於試驗前時，皆須先完成下列校正動作後，才 可進行測試件之試驗量測。 1. 點選分析用電腦桌面 calibration 圖示，開 圖 4.14. 校正軟體. 開啟麥克風校正軟體 1. (資料來源:本研究整理). 2. 點選天平圖示 圖 4.15. 開啟麥克風校正軟體 2. (資料來源:本研究整理). 3. 出現 Calibration Master 視窗,將 Calibration type 選擇 為 Microphone Calibration 圖 4.16. 開啟麥克風校正軟體 3. (資料來源:本研究整理). 4. 按 Start 鈕後，確認麥克風與頻譜分析儀連線情況. 44.
(55) 第四章牆體隔音量測標準作業程序及磚牆實測. 5. 連線正確後，可知麥克風未經校正前狀態顯示黃色 圖 4.17. 開啟麥克風校正軟體 4. (資料來源:本研究整理). 6. 將 1/2＂校正器套至欲校正麥克風上，並開 圖 4.18. 1k HZ 聲源. 開啟麥克風校正軟體 5. (資料來源:本研究整理). 7. 麥克風校正中狀態為紅色，校正完畢則顯示綠色. 45.
(56) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究 圖 4.19. 開啟麥克風校正軟體 6. (資料來源:本研究整理). 8. 校正完畢後換至下一隻麥克風，並依照步驟 5~6 校正其它 麥克風 9. 待全部麥克風校正完畢後按下 Stop 鈕，關閉校正軟體，且 選擇不存檔離開 圖 4.20. 開啟麥克風校正軟體 7. (資料來源:本研究整理). 46.
(57) 第四章牆體隔音量測標準作業程序及磚牆實測. 5.7.3 進行量測 1. 點選分析用電腦桌面 R4/R5 圖示，開. R4/R5 隔音量量測-. -聲壓法(B&K 7842-TW-001) 圖 4.21. 點選量測軟體 1. (資料來源:本研究整理). 2. 出現 Language selection 視窗，選擇軟體欲顯示語言中文 並按 OK 圖 4.22. 點選量測軟體 2. (資料來源:本研究整理). 3. 出 現 (R4/R5) 隔 音 量 量 測 -- 聲 壓 法 (B&K 7842-TW-001) 視 窗，點選檔案再按新檔開一個新的量測畫面. 47.
(58) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究 圖 4.23. 點選量測軟體 3. (資料來源:本研究整理). 4. 於新增檔案之 R4/R5 圖示按滑鼠右鍵，再按左鍵點選餘響 室屬性 圖 4.24. 點選量測軟體 4. (資料來源:本研究整理). 5. 出現 R4/R5 實驗室屬性，並輸入各項參數按確定 圖 4.25. 點選量測軟體 5. (資料來源:本研究整理) 48.
(59) 第四章牆體隔音量測標準作業程序及磚牆實測. 6. 於新增檔案之 R4/R5 圖示按滑鼠右鍵，再按左鍵點選插入 測試件 圖 4.26. 點選量測軟體 6. (資料來源:本研究整理). 7. 於測試件圖示按滑鼠右鍵，再按左鍵點選測試件屬性 圖 4.27. 點選量測軟體 7. (資料來源:本研究整理). 8. 詳細填入測試件的各項參數後按確定，其中餘響室之溫、 濕度一定要符合 ISO 3741 第 5.5 節規定範圍. 49.

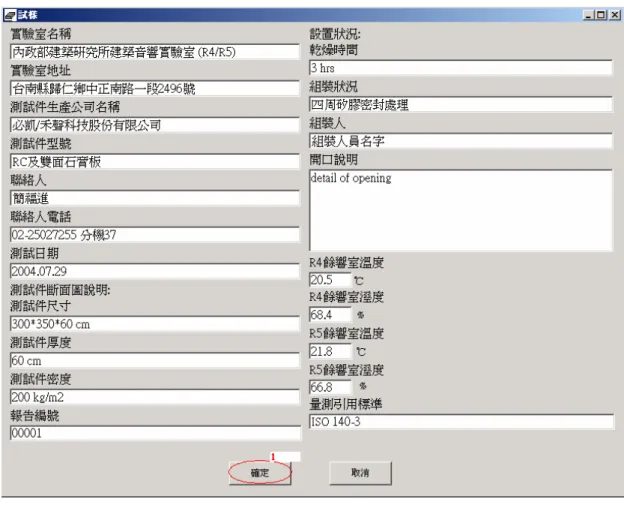

(60) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. 圖 4.28. 點選量測軟體 8. (資料來源:本研究整理). 9. 於測試件圖示按滑鼠右鍵，再按左鍵點選隔音量量測 圖 4.29. 點選量測軟體 9. (資料來源:本研究整理). 10. 出現穿透損失量測設定畫面，填入各項量測參數後，點選 50.
(61) 第四章牆體隔音量測標準作業程序及磚牆實測. 確定，其中量測平均時間應該在 30secs.以上 圖 4.30 點選量測軟體 10. (資料來源:本研究整理). 11. 於隔音量量測圖示按滑鼠右鍵，再按左鍵點選量測 圖 4.31 點選量測軟體 11. (資料來源:本研究整理). 51.
(62) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. 12. 出現量測畫面，首先確認功率放大器電源為關閉狀態，然 後點選背景噪音量測，背景噪音量測完畢後，則將功率放 大器電源打開及音源開關切換至 R4，然後點選聲壓位準量 測，待聲壓位準量測完畢後，將音源開關切換至 R5，然後 點選餘響時間量測，其中餘響時間須量測三次，且每次量 測必須至少間隔 30secs.以上，才可進行下一次量測。所有 量測皆完成後，按下完成按鈕，計算量測結果 圖 4.32 點選量測軟體 12. (資料來源:本研究整理). 13. 回至(R4/R5)隔音量量測--聲壓法(B&K 7842-TW-001)視 窗，點選檔案再按存檔將結果儲存於電腦內 14. 於(R4/R5)隔音量量測--聲壓法(B&K 7842-TW-001)視窗， 點選報表後，再依據廠商所需之規範產生檢測報告書 5.7.4 檢測報告 報告書必須包括下列資料 1. 測試樣品（材料）製造廠商名稱 2. 測試樣品（材料）識別型號名稱. 52.
(63) 第四章牆體隔音量測標準作業程序及磚牆實測. 3. 測試樣品（材料）提供日期及測試日期 4. 測試樣品物性及組成敘述 5. 量測所引用之標準、測試方法及結果 6. 餘響室儀器設備敘述 7. 試驗機關名稱，實驗室負責人及試驗操作者姓名 5.8 試驗前之查核 5.8.1 自動測試架是否固定於測試區，氣密條是否已完成充氣。 5.8.2 空調是否開. ，溫、濕度之變化是否符合 ISO 規定. 5.8.3 麥克風及音源擺放位置是否符合 ISO 規定 5.9 儀器設備保養 5.9.1 自動測試架必須維持清潔，尤其在廠商施工後，必須將相關 垃圾及建材殘渣清理乾淨，以免設備於移動時受損。 5.9.2 麥克風清潔 大氣中有許多微塵粒子，因此麥克風使用一段時間後，其薄膜 會被污染，故麥克風薄膜須定期用酒精擦拭保養，清潔步驟如 下 1. 將麥克風保護蓋取下 圖 4.33 麥克風保養 1. (資料來源:本研究整理). 53.
(64) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. 2. 倒出適量酒精並將麥克風薄膜輕點於酒精中 圖 4.34 麥克風保養 2. (資料來源:本研究整理). 3. 取一張衛生紙沾適量酒精輕拭麥克風薄膜 圖 4.35 麥克風保養 3. (資料來源:本研究整理). 4. 確認薄膜上無灰塵後，將保護蓋置回. 54.
(65) 第四章牆體隔音量測標準作業程序及磚牆實測. 5.10 異常處理 5.10.1 查核異常 1. 自動測試架若無法正常移動，請注意緊止停止及重設按鈕 是否壓下，另並注意側試架移動區域是否有異物阻檔。 圖 4.36 設備異常檢查 1. (資料來源:本研究整理). 2. 麥克風若無法與頻道分析儀正常連線，請檢查連接頭與分 析儀連接是否鬆脫 圖 4.37 設備異常檢查 2. (資料來源:本研究整理) 圖 4.38 設備異常檢查 3. (資料來源:本研究整理) 55.
(66) 隔音牆法規檢討與隔音牆檢測標準作業程序之研究. 5.10.2 試驗異常 1. 在試驗中，若出現儀器故障而導致中斷，應立即通知專人 檢修，且該組收據不予採用，此過程需納入紀錄中。 2. 若於相同的測試環境下，相同的材料之試驗結果有很大的 出入，則應考慮加作試驗，此過程亦需納入紀錄中。 5.11 其他注意事項 進行實驗前需先檢查氣密條是否有老化破洞漏氣現象，自動測 試架是否清潔完成，量測完成後由廠商拆除測試件，並需將自 動測試架清潔復原，清除後垃圾不得堆置於實驗區域。 6.檢測人力、時間 6.1. 檢測人力至少 2 人。. 6.2 檢測時間 6.1.1 待測件裝置：（由廠商負責不計入實驗時間） 6.1.2 自動測試架定位：自動測試架清潔檢查，並移動至測試區需 4 工作小時。 6.1.3 氣密條充氣：氣密條檢查並完成充氣需 4 工作小時 6.1.4 麥克風架設校正：架設校正 10 隻麥克風需 4 工作小時 6.1.5 測試件試驗：每組試件試驗量測紀錄數據檢查需 4 工作小時 6.1.6 故障排除：包括損壞儀器更換（不計入實驗時間） 6.1.7 數據整理：結果判斷、報告書繕打，需 4 工作小時。估計每 組試件所需工時為 2.5 工作天（不含儀器清理、故障排除等時 間）。. 56.
(67) 第四章牆體隔音量測標準作業程序及磚牆實測. 第二節. 紅磚牆隔音實體量測. 限於實驗操作時間及試體經費成本，本研究配合目前建築技術規 則已有規定之防音牆體構造規定，選擇目前民間常見之磚牆，做為實 驗的測試樣品，磚牆厚度參考建築技術規則設計施工篇第 46 條防音規 定磚造厚度在 10 公分以上，以現有市場 1/2B 紅磚之產品，磚厚度為 10 公分，依據一般常見工法所砌成之磚牆試件為測試試件。 同一構造對不同頻率的聲波有不同之隔音量，外牆材質厚度與重 量、材料內阻尼及牆的邊界條件都會對隔音性能影響，惟參考質量定 律，牆體的單位面積質量越大，牆的隔音效果越好，而一般為求簡化 助於了解不同牆體之隔音性能，以平均隔音性能方式表達，比對現有 國外資料，對於類似建材 11.5 公分厚度之磚牆，其隔音量大約在 RW＝ 45 左右，相關資料如圖 4.39。 圖 4.39 外牆構造隔音性能分佈圖 (資料來源:本研究整理). 11.5公分磚牆. (資料來源:英國 www.teachernet.gov.uk 網頁資料). 2.1 實驗規劃說明 57.
