氮化銦鎵和氮砷化鎵三元化合物薄膜製備及光電
物理特性研究
ˇ行政院國家科學委員會專題研究計畫成果報告
氮化銦鎵和氮砷化鎵三元化合物薄膜製備及光電物
理特性研究
Epitaxy and Characterization of InGaN and GaAsN alloys
計畫編號：NSC-89-2112-M-009-012
執行期限：88 年 8 月 1 日至 89 年 10 月 31 日
主持人：陳衛國 執行機構及單位名稱：國立交通大學電子物理系
一、中文摘要 我們利用有機金屬化學氣相磊晶法進 行砷的同價位元素摻雜於氮化鎵及氮化銦 鎵薄膜的磊晶成長研究。在此研究中發 現，當同價位元素砷摻入氮化鎵薄膜的成 長過程中，會使得氮化鎵薄膜的最佳磊晶 溫度範圍從 1050℃下降至 950℃，其中 950 ℃所成長的氮化鎵薄膜之電子濃度約為 6× 1017cm-3，而載子遷移率仍然與高溫所成長 的氮化鎵薄膜相當。在氮化銦鎵磊晶的研 究方面，當磊晶溫度從 850℃下降至 800℃ 時，氮化銦鎵薄膜表面的突起島狀結構的 平均尺寸從 84nm 增加到 146nm，銦的組 成也從 7.8%增加至 12%，最佳的氮化銦鎵 磊晶溫度出現在 820℃，其冷激光的近能隙 發光之半高寬約為 27meV。 關鍵詞：氮化鎵、氮化銦鎵、有機金屬汽 相磊晶、同價位元素摻雜 AbstractWe have conducted a series of experi-ments on GaN and InGaN materials grown by MOVPE (metalorganic vapor phase epi-taxy) method. Our results indicate that as the iso-electronic arsenic atoms are introduced
into the GaN epitaxial growth process, the growth window can be extended from
1050oC to 950oC, and fairly good electron
mobility can still be obtained, suggesting the iso-doped technique can be advantage to III-N film deposition. As regard to InGaN study, we have found the In composition is increased from 7.8% to 12% and the average size of surface island is increased from 84 to 146 nm, as the growth temperature is
de-creased from 840 to 800 oC. The best growth
temperature for InGaN is 820 oC, and the
FWHM of its near band-edge emission PL spectrum is as narrow as 27 meV.
Keywords: GaN, InGaN, MOCVD, iso-electronic doping 二、計畫緣由與目的 近年來氮化物寬能隙半導體在藍綠光 發光元件的應用上非常的熱門，其中以氮 化銦鎵材當作發光主動層，但是在銦的組 成逐漸提高時，薄膜中會出現如 V 型缺陷 (V-defect)、不均勻的銦組成分佈(In com-position fluctuation) 以 及 相 分 離 (phase separation)的現象。V 型缺陷常在薄膜中形 成非發光性的復合中心，降低元件的發光 效率；另外一方面，不均勻的銦組成分佈 會 在 薄 膜 中 形 成 侷 域 的 能 階 (localized state)，當這些侷域的能階數量增加時，將 有助於電子電洞對的捕捉，進而提升發光 效率。本計畫分別對於氮化銦鎵以及氮砷 化鎵系列的薄膜材料的磊晶以及特性分
析，在磊晶的初步，我們選擇以磊晶溫度 作為主軸，去探討磊晶溫度對於薄膜內銦 或砷溶入氮化鎵薄膜之光學或電學性質進 行探討。 在氮化銦鎵的樣品製備方面，我們所 採用的磊晶方法為有機金屬化學氣相磊晶 法(metalorganic vapor phase epitaxy)所採用
的反應分子源為 TMGa、TMIn、NH3，先 在 sapphire 基板上面以 1075℃成長一層約 1?m 的矽摻雜 n-型氮化鎵薄膜，然後分別 以 800℃、820℃以及 850℃成長約 100 nm 的矽摻雜氮化銦鎵薄膜。另外，在砷的同 價位元素摻雜氮化鎵薄膜的樣品製備方 面，其製備方法與前述略同，所選用的砷 摻雜源為 TBAs，分別在 800∼1000℃的磊 晶溫度成長氮化鎵薄膜。 三、結果與討論 對於砷的同價位元素摻雜於氮化鎵的 研究方面，我們對於不同磊晶溫度以霍爾 電 性 量 測 (Hall measurement) 、 冷 激 光 (Photoluminescence) 以 及 拉 曼 散 射 (Raman scattering)來探討砷摻雜於氮化鎵薄膜對於 薄 膜 電 性 及 光 性 的 影 響 。 對 於 一 般 的 MOCVD 成長氮化鎵薄膜，要達到 1017cm-3 左右的電子濃度，其磊晶溫度都要在 1100 ℃左右，然而，當我們在氮化鎵薄膜的磊 晶過程中摻雜砷原子後，如圖一所示，只 要在 900℃∼950℃的磊晶溫度下，氮化鎵 薄 膜 的 電 子 濃 度 就 可 以 達 到 ~5 x 1019 cm-3，而且在 950℃的磊晶溫度下，其電子 遷移率仍有 125 cm2 /V-s。反觀未摻雜砷原 子的氮化鎵薄膜，其電子濃度高達 ~8 x 1018 cm-3，而且電子遷移率隨著磊晶溫度下 降而急遽下降，這是因為在較低的磊晶溫 度下，在磊晶界面參與薄膜成長的原子移 動率較低，在這些原子尚未移動到較適合 成長的位置時，就與薄膜鍵結成長，形成 許多的錯位結構缺陷，使得薄膜品質下 降。由我們的實驗結果，我們認為同價位 砷原子的摻雜，有助於我們在較低的溫度 成長氮化鎵薄膜，這有可能是因為砷原子 在磊晶界面具有增加參與磊晶的原子在表 面移動率的效果，使得薄膜中的錯位缺陷 減少。當磊晶溫度低於 900℃以下時，由於 磊晶溫度過低，即使是砷原子摻雜於氮化 鎵薄膜中，也不足以彌補因為磊晶溫度降 低所造成的薄膜品質下降，所以這時候薄 膜的電子濃度急遽上升至 1 x 1019 cm-3，而 電子遷移率也滑落至 50 cm2 /V-s 左右。 圖二是我們用拉曼散射對於不同磊晶 溫度下所成長的砷摻雜氮化鎵薄膜的量測 結果，如圖所示，E2 的特徵頻譜峰值位置 (peak position)以及半高寬(FWHM)並沒有 太大的變動，但是在此圖右上角的插圖 內，我們可以清楚的看到 A1(LO)的頻譜峰 值有明顯的從 740cm-1 紅位移(red-shift)至 730cm-1，這種現象在以往低於 650℃成長 的未摻雜之氮化鎵薄膜中也曾出現過，主 要是由於薄膜在低溫成長時，產生品質較 差的立方結構摻雜相之氮化鎵。然而當薄 膜中有砷原子取代氮原子時，所造成舒張 性應力(tensil-strain)或是原子質量變大時 （砷原子的質量較大於氮原子），也同樣有 紅位移的現象。倘若是由於砷原子的摻雜 而造成立方結構相的出現，則 E2的位置將 會有明顯的紅位移，且立方結構的 TO mode 應該會出現。但是在我們的量測結果 中，並未發現這些現象，所以我們推論 A1(LO)的紅位移應該是由於砷原子摻入取 代氮原子所造成的舒張性應力所致。對於 E2 的位置，我們跟未摻雜的氮化鎵薄膜的 E2 位置相比較，結果發現砷摻雜的氮化鎵 薄膜的 E2位置約為 568 cm-1，而未摻雜的 氮化鎵薄膜的 E2位置在 566.5 cm-1，由於 理論計算的未受應力(unstrained)的氮化鎵 薄膜的 E2位置為 568 cm-1，所以我們認為 砷原子摻入氮化鎵薄膜後，有助於舒緩氮 化鎵薄膜成長於三氧化二鋁基板所造成的 應力。 圖三是砷摻雜氮化鎵薄膜的 18K-PL 發光頻譜，主要靠近氮化鎵能隙位置的發 光峰值共有三個，分別是 I2、I1及 I3，其中 I2 所 代 表 的 是 被 束 縛 在 施 子 的 激 子 (donar-boud exiciton)的發光，而 I1所代表 的 是 束 縛 在 受 子 的 激 子 (acceptor-bound-exiciton)的發光，I3在所代 表的是薄膜中與氧污染有關[1][2][3]或是
與 束 縛 在 螺 旋 錯 位 缺 陷 的 激 子 (exiciton bound to screw dislocation)有關的發光[4]。 在我們的實驗結果中，我們發現若未摻雜 砷原子於氮化鎵薄膜中，則 I2的發光峰之 半高寬會隨著磊晶溫度下降而從 20meV 變 寬至 65meV，然而當有砷原子摻雜於氮化 鎵薄膜中時，在 850℃到 1050℃的磊晶溫 度範圍內，其半高寬可以一直維持在 30~40 meV 左右，這也和我們之前霍爾量測的結 果相吻合，表示砷原子的摻雜可以讓氮化 鎵薄膜的磊晶溫度降低至 900~950℃，而仍 然有良好的發光特性。 本計畫的另一項主題是氮化銦鎵薄膜 的磊晶與特性分析，圖四是分別為 850℃、 820℃以及 800℃所成長之氮化銦鎵薄膜的 原子力顯微鏡(AFM, atomic force micros-copy)的結果。很明顯地，當磊晶溫度從 850 ℃下降至 800℃時，氮化銦鎵薄膜表面的突 起島狀結構的平均尺寸從 84nm 增加到 146nm。從表面看來，隨著磊晶溫度下降， 表面的白點數量也變多，依據其他文獻報 告，這些白點應該和銦原子的空間濃度分 佈不均勻有關[5]。另外一方面，當磊晶溫 度下降，有助於銦原子溶入於薄膜中，使 得薄膜中銦的組成提高，這也會造成薄膜 中的應力(strain)變大，隨著彈性應力的舒 緩，薄膜的表面也就變得更不平整。在這 三個樣品當中，都可以清楚的看到薄膜表 面有許多的黑點，這些黑點就是所謂的 V-defect，這些 V 型缺陷形成的原因，主要 是從底下那層氮化鎵薄膜中的 threading dislocation 延伸至薄膜表面所造成的，這些 在薄膜表面所形成的倒金字塔型的缺陷會 在薄膜中形成非發光性的復合中心。 圖五所表示的是這三個不同磊晶溫度 所成長的氮化銦鎵薄膜的冷激光發光光譜 圖，從主要發光峰值位置看來，當磊晶溫 度從 850℃下降至 800℃時，發光譜線位置 從 3.3eV 下降至 3.19eV，從可以推論[6]薄 膜中銦的組成從 7.8%增加至 12%。從近能 隙發光光譜的半高寬看來，在我們的實驗 條件下，在 820℃的磊晶溫度下，半高寬下 降至約 27meV，但是當磊晶溫度繼續下降 至 800℃時，薄膜因為較多的銦溶入，使得 薄膜品質開始變差，其半高寬也增加至 35meV。 四、計畫成果自評 在這個計畫中，我們對於砷摻雜於氮 化鎵薄膜的磊晶特性有初步的了解，我們 發現當砷摻入於氮化鎵薄膜中，能夠使得 磊晶溫度能夠降低，以減少高溫磊晶過程 中各個反應源之間的副反應發生。對於氮 化銦鎵的薄膜磊晶方面，當磊晶溫度降低 時，的確有助於銦原子融入於薄膜之中， 提高銦的組成，但是也會有銦組成分佈不 均勻的現象發生，而產生薄膜品質下降， 所以在氮化銦鎵的磊晶品質方面，磊晶溫 度的選擇是一項重要的因素。 0 50 100 150 As-doped undoped Mobility ( cm 2 / V-s ) 800 850 900 950 1000 1050 1E18 1E19 Carrier Conc.( cm -3 ) Growth Temperature(oC) 圖 一、霍爾電性量測與磊晶溫度的關係圖

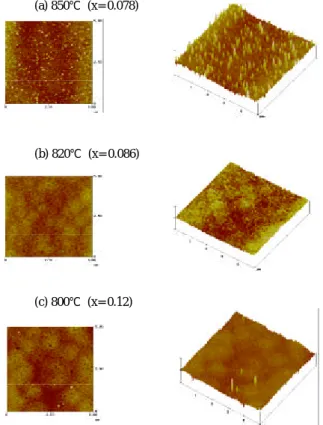

(a) 850℃ (x= 0.078) (b) 820℃ (x= 0.086) (c) 800℃ (x= 0.12) 圖四、在不同溫度所成長 InGaN 薄膜表面 2D 與 3D 的 AFM 影像圖 2.0 2.5 3.0 3.5 8000C(x=0.12) 8200C(x=0.086) InxGa1-xN
Fig4-2 The PL spectra of In Ga N dependent on growth 8500C(x=0.078) Intensity (arb.units) Energy (eV) 800 820 840 860 25 30 35 40 45 50 Growth temperature (0C) FWHM (meV) 圖五、InGaN 薄膜之 18K PL 光譜，右上角插 圖為 near-band-edge emission 的半高寬 8000C 8500C 9000C 9500C DAP I3 I2 I1 log scale Intensity (arb.units) 10000C linear scale 350 400 450 500 550 600 650 700 Wavelength (nm) 10500C 800 900 1000 1100 20 30 40 50 60 70 80 As-doped undoped FWHM (meV) Growth temperature (0 C) 圖 二、不同磊晶溫度成長的氮化鎵薄膜 之冷激光發光光譜圖 400 500 600 700 800 E2 E1(TO) A1(TO) 10500C 10000C 8000C 8500 C 9000C 9500C
Intensity (arb. units)
Raman shifts (cm-1) 700 720 740 760 780 10500 C 10000 C 9500 C 9000C 8500 C 8000C
Intensity (arb. units)
Raman shifts (cm-1)
圖 三、不同磊晶溫度成長氮化鎵薄膜 的拉曼散色光譜圖
