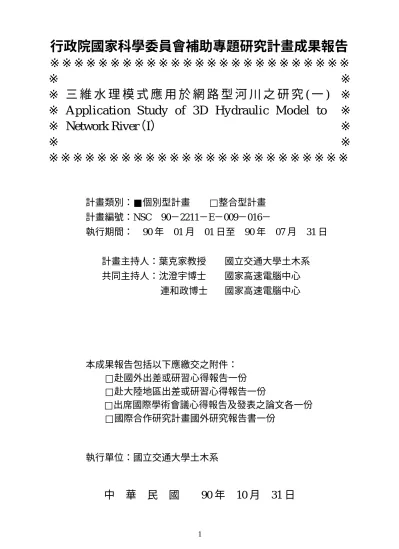

行政院國家科學委員會補助專題研究計畫成果報告
※※※※※※※※※※※※※※※※※※※※※※※※※
※
※
※ 三 維 水 理 模 式 應 用 於 網 路 型 河 川 之 研 究 ( 一 ) ※
※ Application Study of 3D Hydraulic Model to ※
※ Network River（I） ※
※
※
※※※※※※※※※※※※※※※※※※※※※※※※※
計畫類別：■個別型計畫
□整合型計畫
計畫編號：NSC 90－2211－E－009－016－
執行期間：
90 年
01 月
01 日至
90 年
07 月
31 日
計畫主持人：葉克家教授
國立交通大學土木系
共同主持人：沈澄宇博士
國家高速電腦中心
連和政博士
國家高速電腦中心
本成果報告包括以下應繳交之附件：
□赴國外出差或研習心得報告一份
□赴大陸地區出差或研習心得報告一份
□出席國際學術會議心得報告及發表之論文各一份
□國際合作研究計畫國外研究報告書一份
執行單位：國立交通大學土木系
中
華
民
國
90 年
10 月
31 日
三維水理模式應用於網路型河川之研究
Application Study of 3D Hydr aulic Model to Networ k River
計畫編號：NSC 90-2211-E-009-016
執行期限：90 年 1 月 1 日至 90 年 7 月 31 日
主持人：葉克家教授
國立交通大學土木系
共同主持人：沈澄宇博士
國家高速電腦中心
連和政博士 國家高速電腦中心
計畫參與人員：李家和
交大土木系碩士生
林恩添
交大土木系博士生
一、中文摘要 過去水力計算之流場模擬大都以一維 度或二維度的觀點為出發點來簡化三維度 的控制方程式，以降低計算機之 CPU 負荷 量及縮短模擬時間。然而當水流流經複雜 之天然水道或人工結構物如溢洪道、攔河 堰、取水工等複雜幾何形狀，將使流場形 成具亂流、非穩態以及複雜三維效應之流 場，使得發展三維數值模式之重要性日益 加增。 近年來隨著計算機之執行速度與記憶 容量大幅提昇，加上網路技術之進步，建 立了高效能計算之環境，使得大尺度河川 三維模式之發展成為下一 代河川數值模 式發展之主流。國家高速電腦中心透過國 際合作與美國愛荷華大學水力研究（IIHR） 共同進行「高速計算於水資源工程之應用」 研究，為期三年，並由 IIHR 提供一套正發 展中之三維度河川水流 RIVER3D 模式，為 了完成 RIVER3D 模式之建置、修改、測試 與應用，以提昇台灣地區河川水理模擬及 預測能力，故有本計畫之提出。 本計畫分三年進行，其最終目的為網路 河川三維模式之應用與發展。第一年為 RIVER3D 模式之建置與測試，係以假設的 流場案例建立標準化的工作程序（含前、 後處理之建立）與檢驗模擬結果之精度。 第二年為網路河川三維模式之發展，係利 用多區塊格網分割之技巧，將 RIVER3D 模 式應用於具有主支流交會之網路型河川結 構中。第三年為淡水河流域實例模擬，並 配合虛擬實境之技術，充分展示立體三維 空間之研究成果。 關鍵詞：三維數值模式、多區塊格網、網 路型河川系統、虛擬實境 Abstr actIn past, the hydraulic computations for simulating flow field are usually based on one- or two- dimensional models. Practically, these models can lower the loading and cost of computer and short the simulation time. But when water flows through natural water bodies or man-made structure such as spillway, weir, and intake structure, the flow with turbulent, unsteady, and highly three-dimensional flow structure will be developed. Therefore the importance of developing three-dimensional model is day by day growing up.
With the advance of run-time speed and memory storage of calculators and network technology, the environment of high-performance computing had been constructed in these years. This environment will make the development of three-dimensional flow model with large scale to be a mainstream of developing
computational hydraulics in the next generation. As a result, the National Center for High-Performance Computing (NCHC) proposed three-year international collaboration with the Iowa Institute of Hydraulic Research (IIHR) at The University of Iowa, which is concerned with the study of 「 High-Performance Computing in Water Resources Engineering. 」 In order to complete the setup, modification, test and application of RIVER3D model and promote the prediction ability of water flow model in Taiwan, it is necessary to propose this study. The goal of the proposal will be completed in three years. The purpose of this study is aimed at the development and application of RIVER3D model for the channel-network system in Taiwan. The task in the first year is to set up and test RIVER3D model. Some assumed flow cases are used to make the standard procedure for the pre- and post-processor and to verify the accuracy of numerical solution.. The task in the second year is that the multi-block approach will be applied to the numerical simulation of channel-network system using three-dimensional flow model. Consequently, the RIVER3D model can be applied to the channel-network system including the problem of junctions. The target of the third year is to calibrate and apply RIVER3D model to Tan-Suei river and to show the computed results in the three-dimensional space with virtual reality technique and equipment supported by NCHC.
Keywor ds: Three Dimensional Numerical
Model, Multi-block Mesh,
Channel-network System, Virtual Reality 二、緣由與目的 以往水力計算之流場模擬大都以一維 度或二維度的觀點為出發點來簡化三維度 的控制方程式。當河道斷面形狀之寬深比 值（width-to-depth ratio）很大情形下，水 流速度在平面方向（x, y 軸）變化之級數遠 大垂直方向（z 軸）變化之級數，因此忽略 水深方向之流速剖面變化假設為一均勻 流，可將複雜之三維控制方程式簡化為平 面 二 維 方 程 式 （ plain two-dimensional equations），此一簡化也廣被水利工程師 接受用來求解他們所關心的問題（Kuipers and Vreugdenhil, 1973; Ponce and Yabusaki, 1981; Molls and Chaudhry, 1995; Ye and McCorquodale, 1997）。但當河川水流進入 水庫區內河道斷面形狀之寬深比值變小， 或水流流至河口受到感潮河段之影響，垂 直方向之流速變化相當顯著，平面二維控 制方程式已不適用，因此發展垂直二維模 式（vertical two-dimensional model）（Festa and Hansen, 1976; Wang and Kravitz, 1980; Kuo et al.,1990）可以正確描述流速、濃度 等物理變數在垂直方向之變化。上述之二 維數值模式在適當的假設條件下，可以降 低計算機之 CPU 負荷量及縮短模擬時間且 得到不錯的求解精度，但對於複雜的三維 流場結構則無法描述之。 近 年 來 由 於計 算機 之計 算效 能之 提 昇，已有能力進行複雜的三維流場之數值 模擬。當水流流經複雜之天然水道或人工 結構物如溢洪道、攔河堰、取水工等複雜 幾何形狀，將使流場形成具亂流、非穩態 以及複雜三維效應之流場。在三維數值模 式之發展，首先應用於簡單河道斷面直線 渠道有 Rastogi and Rodi (1978); Naot and Rodi (1982); Alfrink and van Rijn (1983); Krishnappan and Lau (1986); Gibson and Rodi (1989) 和 Cokljat and Younis (1995)。 而應用於彎曲河道之演算有 Leschziner and Rodi (1979); Demuren and Rodi (1986); Meselhe et al. (1995)。之後應用於天然河道 中具人工結構物有 Demuren (1993); Olsen and Stokseth (1995); Constantinescu and Patel (1998) 和 Neary et al. (1999)。在國內 的相關研究則有曾(1994)，張(1997)。
綜觀國內外有關河川三維數值模式之 發展，國外之研究已能應用至天然河道， 而國內之研究則尚屬萌芽階段，有待進一 步的努力。國家高速電腦中心有鑑於大尺 度河川三維模式之發展將成為下一代河川 數值模式發展之主流，因此透過國際合作 與美國愛荷華大學水力研究（IIHR）共同 進行「高速計算於水資源工程之應用」研 究（相關內容詳附件），為期三年，並由 IIHR 提供一套正發展中之三維度河川水流 RIVER3D 模式，本計畫擬結合國家高速電 腦中心之設備及研究人力完成 RIVER3D 模式之建置、修改、測試與應用，並以網 路型河川結構為研究對象，輔以多區塊格 網分割之技巧（Lai and Przekwas, 1996）， 以提昇台灣地區河川水理模擬及預測能 力。 此外，由於三維流場模擬之資料輸出 量相當龐大，以往分析模擬結果之工具僅 能以平面圖表方式進行探討，近來因虛擬 實境技術之發展，可以三度立體空間之方 式分析流場而能充分了解複雜流場之結構 變化，以加強物理觀念之解析，因此，本 計畫將與國家高速電腦中心密切合作進行 資料輸出與虛擬實境之結合。 三、結果與討論 （1）RIVER3D 前、後處理 由於網際網路（Internet）已蓬勃發展， 透過網際網路的連線，使得使用者能夠經 由瀏覽器（Browser）查詢或瀏覽遠端的資 料，因此，本研究計畫結合了高速計算及 網際網路的優點，以三層架構（Three-tiered Architecture）系統開發了以網路版使用者 圖形介面 Web-based GUI，如圖 1 所示。圖 1 的 輸入介面網頁設計可分成三個框架 （frame），最左邊的框架為模式輸入導引 列，可導引使用者依序建置模式所需的輸 入條件。中間的框架為模擬物件的 3D 影像 圖，透過人性化的操作介面，可任意操控 物件如旋轉、放大、縮小等功能。最右邊 的框架則可輸入模式所需的參數設定。 由於河川三維模式的計算量相當大， 為了避免使用者煩悶的等待，本研究計畫 也開發了數值收斂精度監控網頁，將控制 方程式中流速變數 U、V、W 的收斂精度 值與疊代次數，繪成收斂精度變化曲線 圖，並顯示於 Client 端的瀏覽器中如圖 2 所示。如此一來，也可讓使用者快速掌握 模式是呈現收斂趨勢還是處於發散情況， 倘若模式的收斂精度值是呈現發散中，使 用者可立即下達停止運算的指令，以避免 浪費多餘的計算量。 雖然目前 Web-based GUI 尚未具有在 網頁中展示模擬結果的功能，但 U2RNAS 模式會將模擬結果存成 TECPLOT 的格 式，因此，若使用者已經安裝 TECPLOT 軟體，則使用者可透過網頁直接下載模擬 結果檔，並選擇直接開啟檔案的選項，則 TECPLOT 軟體會自行啟動，同時也會自動 讀 入 模 擬 結 果 資 料 ， 使 用 者 即 可 透 過 TECPLOT 軟體的指令，迅速完成流場速度 向量圖的繪製如圖 3 所示。 （2）水躍模擬 假 設 一 渠 道 幾 何 條 件 長 8.0m ， 寬 0.5m，高 4.0m，渠道坡度為 0.001。邊界 條件，入流速度為 5.5m/s，入流水深 1.0m， 而水躍理論值下游水躍水深 2.03m 且水躍 長度為 7.13m。本研究計畫採用商業版軟體 Star-CD 進行數值模擬，模擬結果下游水位 為 2.2m 水躍長度為約 7.4m，與理論值相 較，極為接近，如圖 4 所示。 四、計畫自評 本計畫第一年預期完成之工作項目有： 1. 基本資料之蒐集與整理。 2. RIVER3D 模式之測試、修改、檢定與驗 證。 3. RIVER3D 前、後處理標準化工作流程之 建立。 4. 報告撰寫。 第一年之研究報告內容完全符合預期完成 之工作。 本 研 究 之 貢 獻 在 學 術 研 究 方 面 ， RIVER3D 為 美 國 愛 荷 華 大 學 水 力 研 究
（IIHR）所發展之大尺度三維河川水流模 式，透過國際合作之學術交流，在現有基 礎下，有助於提昇研發本土河川三維模式 之能力與擴充RIVER3D之功能，就數值模 式之應用發展而言，應為頗先進之成果。 在工程實務上之貢獻，本計畫經由大尺度 河川三維模式RIVER3D之建置、測試與應 用，有助於提昇台灣地區河川水理之數值 計算能力至三維實際流場，並藉助虛擬實 境之技術，可提供水利機關無論在河川管 理或既有水工結構物及橋樑之安全評估上 更豐富之視覺化資料，作為支援決策重要 之參考依據。 五、參考文獻
[1] Alfrink, B.J., and van Rijn, L.C. (1983), “Two-equation turbulence model for flow in trenches,” J. Hydr. Engrg., ASCE, 109(7), pp.941-958.
[2] Cokljat, D., and Younis, B.A. (1995), “secondary-order closure study of open-channel flows,” J. Hydr. Engrg., ASCE, 121(2), pp.94-107.
[3] Constantinescu, G.S., and Patel, V.C. (1998), “Numerical model for simulation of pump-intake flow and vortices,” J. Hydr. Engrg., ASCE, 124(2), pp.123-134.
[4] Demuren, A.O. (1993), “A numerical model for flow in meandering channels with natural bed topography,” Water Resour. Res., 29(4), pp.1269-1277.
[5] Demuren, A.O., and Rodi, W. (1986), “Calculation of flow and pollutant dispersion in meandering channels,” J. Fluid Mech., 172(1), pp.63-92.
[6] Festa, J.F., and Hansen, D.V. (1976), “A two-dimensional numerical model of estuarine circulation: the effects of alternating depth and river discharge,” Estuarine and Coastal Marine Science, 4(3), pp.309-323.
[7] Gibson, M.M., and Rodi, W. (1989), “Simulation of free-surface effects on turbulence with a Reynolds Stress model,” J. Hydr. Res., IAHR, 27, pp.233-244.
[8] Issa, R.I. (1985), “Solution of the implicitly discretized fluid flow equations by operator-splitting,” J. Compt. Phys., Vol. 62, pp.40-65.
[9] Krishnappan, B.G., and Lau, Y.L. (1986), “Turbulence modeling of flood palin flows,” J. Hydr. Engrg., ASCE, 112(4), pp.251-266.
[10] Kuipers, J. and Vreugdenhill, C.B. (1973), “Calculations of two-dimensional horizontal flow,” Rep. SI63, Part I, Delf Hydraulics Lab., Delf, The Netherlands.
[11] Kuo, A.Y., Byrne, R.J., Hyer, P.V., Ruzecki, E.P., and Burbaker, J.M. (1990), “Practical application of theory for tidal intrusion fronts,” J. Waterway, Port, Coastal and Ocean Engrg. ASCE, 116(3), pp.341-361.
[12] Lai, Y.G., and Patel, V.C. (1999), “CFD Simulation and Assessment of Draft Tube Flow,” Turbine99 – ERCOFTAC Workshop on Draft Tube Flow, Porjus Hydropower Center, Sweden, 20-23 June.
[13] Lai, Y.G., and Przekwas, A.J. (1994), “A finite-volume method for simulation of fluid flow with moving boundaries,” International Journal of Computational Fluid Dynamics, Vol. 2, pp.19-40.
[14] Lai, Y.G., and Przekwas, A.J. (1996), “A multigrid algorithm for a multi-block pressure-based flow and heat transfer slover,” Numerical Heat Transfer, Part B, Vol. 30, pp.239-254.
[15] Lai, Y.G., So, R.M.C., and Przekwas, A.J. (1995), “Turbulent transonic flow simulation using a pressure-based method,” International Journal of Engineering Sciences, Vol. 33, No. 4, pp.469-483.
[16] Leschziner, M.A., and Rodi, W. (1979), “Calculation of strongly curved open channel flow,” J. Hydr. Engrg., ASCE, 105(10), pp.1297-1314.
[17] Meselhe, E.A., Sotiropoulos, F., and Patel, V.C. (1995), “Three-dimensional numerical model for open-channels,” Proc., Int. Conf. On Hydropower, Hydropower 95, ASCE, pp.2100-2120.
[18] Molls, T., and Chaudhry, M.H. (1995), “Depth-averaged open-channel flow model,” J. Hydr. Engrg., ASCE, Vol. 121, No. 6, pp. 453-465.
[19] Neary, V.S., Sotiropoulos, F., and Odgaard, A.J. (1999), “Three-dimensional numerical model of lateral-intake inflows,” J.Hydr. Engrg., ASCE, 125(2), pp.126-140.
[20] Noat, D., and Rodi, W. (1982), “Calculation of secondary currents in channel flow,” J. Hydr. Engrg., ASCE, 108(8), pp.948-968.
[21] Olsen, N.R.B., and Stokseth, S. (1995), “Three-dimensional numerical modeling of water flow in a river with large bed roughness,” J. Hydr. Res., IAHR, 33, pp.571-581.
[22] Ponce, V.M., and Yabusaki, S.B. (1981), “Modeling circulation in depth-averaged flow,”
J. Hydr. Div., ASCE, Vol. 107, No. 11, pp. 1501-1518.
[23] Roastogi, A., and Rodi, W. (1978), “Predictions of heat and mass transfer in open channels,” J. Hydr. Engrg., ASCE, 104(3), pp.397-420.
[24] Wang, D., and Kravitz, D.W. (1980), “A semi-implicit two-dimensional model of
estuarine circulation,” J. Physical Oceanography, 10(3), pp.441-454.
[25] Ye, J., and McCorquodale, J. A. (1997), “Depth-averaged hydrodynamic model in curvilinear collocated grid,” J. Hydr. Engrg., ASCE, Vol. 123, No. 5, pp. 380-388.
[26] 曾明性（1994），”橋墩周圍流場與底床沖刷 之模擬研究”，國立台灣大學土木工程學研究 所博士論文。 [27] 張向寬（1997），”河川彎道床形與水理之模 擬研究”，國立台灣大學土木工程研究所碩士 論文。 圖 1 RIVER3D 輸入介面網頁設計 圖 2 收斂精度曲線變化監控網頁 圖 3 流場速度向量圖(後處理) 圖 4 RIVER3D 輸入介面網頁設計
