一、研究目的

本年度研究計畫目的針對生物膠體粒子或表面具有可解離官能基的高分子液滴，其表面電性因應周圍環境的情形(電解質濃度或pH 值)而進行表面電量的調節反應，吾人透過數值模擬的方式探討以下各種情形對於此類液滴沉降行為的影響：(1)液滴密集程度對沉降行為的影響；(2)液滴表面官能基濃度對沉降行為的影響；(3)陽離子濃度對沉降行為的影響；(4)高分子液滴黏度對沉降行為的影響；(5)卡羅流體模型之 shear-thinning 效應對沉降行為的影響。

二、文獻探討

粒子的重力沈降現象具有相當重要的應用價值，由於電雙層極化效應的影響，帶電粒子在電解質溶液中的沈降行為比起未帶電粒子的情形更為複雜，帶電粒子周圍的離子雲分布情形受到粒子運動而扭曲變形，回過頭來影響粒子的沈降行為。在不考慮粒子間交互作用以及在低表面電位假設的情形下，Booth[1]首先使用擾動法推導在無限大電解質中，帶電粒子的沉降電位與沈降速度。Stigter[2] 透過數值解突破了低電位情形。Groot et al. [3]提出電泳動度與沈降電位之間存在

所謂Onsager 倒數關係（Onsager reciprocal relation）。在稀薄溶液中，考量電雙

層變形的擾動情形，在任意表面電位以及任意電雙層厚度的條件下，Ohshima et al. [4]提出對於硬球粒子沈降電位與沈降速度的一般表示式。在沈降的實際應用中，常遭遇到的系統是密集懸浮系統，粒子間的交互作用情形將是影響沈降行為的關鍵。Levine[5]使用 Kuwabara[6]提出的流力邊界條件，推導密集懸浮系統下粒子的沈降電位與沈降速度，其系統的限制條件為低表面電位以及不考慮粒子間電雙層重疊的情形，在此條件下，Levine 驗證了可藉由

Kuwabara 的流力模型得到 Onsager 倒數關係。解除了 Levine 不考慮電雙層重疊的條件，Keh[7]在低表面電位的條件下，分別使用 Kuwabara 與 Happel 的流力模型去推導密集系統下硬球粒子的沈降速度與沈降電位，其結論為電雙層重疊的情形對於粒子的沈降行為影響相當重大，即便對於薄電雙層的情形也必須加以考量。Pujar et al. [8] 認為實體邊界的存在對於粒子沈降有相當程度的影響，因此在低表面電位的情形下，透過使用cavity model [9] 研究單一粒子沈降行為受邊界效應影響的程度。Lee [10-13]提出關於一系列關於硬球粒子在密集系統中或受到邊界效應影響的沈降研究，在高表面電位的條件下，電雙層極化效應明顯，高度影響粒子的沈降行為[10-11]，對於硬球粒子在低表面電位的情形[12]以及粒子表面電位進行表面調節[13]皆有深入的探究。Carrique 認為電解質中的離子可穿

(4)

此修正粒子表面的邊界條件以反應此現象，而對於稀薄系統與密集系統皆發表其研究結果[14-15]。以上皆屬硬球粒子的沈降行為，至於液滴的沈降行為，Ohshima[16]提出關於密集水銀液滴的電動力學現象，水銀本身特殊的物理性質使得理論模型的建立更為理想，對於液滴為非牛頓流體的微乳液系統如高分子液滴分散於一水相中之系統亦相當常見，例如製備氣膠的一種方式便是讓高分子微粒分散在溶劑中聚合，然後再將溶劑蒸發，得到最終的產物。在大部分乳液系統中，液滴的粒徑約在100nm 左右，但最近相關的研究主要集中在粒徑為 5-50nm 的範圍，我們稱之為微乳液系統（microemulsion），屬於本研究的主要範疇。雖然表面電位固定的假設可以簡化分析問題的複雜度，但在應用上是不實際的，表面電位固定的假設只可視為特例。對於許多生物膠體粒子（bio-colloids），如細胞或生物的微組織 [17]，以及表面具有人造薄膜或表面吸附具有官能基之界面活性劑之膠體粒子，其粒子之表面電位為了反應所處環境的情形，如pH 值，

而進行表面調節（surface with charge regulation）調整其表面帶電情形，導致表面的特性界於表面電位固定（constant surface potential）與表面電荷固定（constant surface charge）之間，一般常見的表面電位固定之假設為表面調節之極端情形（limiting case）。在本研究中，吾人拓展硬球沉降的情形[1]至液滴沉降的情形，並將粒子表面帶電情形從固定電位延伸成為電性表面調節的情形，此外液滴為高分子所組成，其流變行為使用具有 shear thinning 效應的卡羅流體模型來加以描述，在低表面電位的條件下，透過數值的方式模擬高分子液滴在重力沈降下的沈降電位與沈降速度。

(5)

三、研究方法

3.1 系統描述 本研究計畫探討在重力場 g 作用下，具有表面調節現象（phenomena of charge regulated surface ）的密集高分子液滴於電解質溶液中 — 微乳液系統（microemulsion system）—之沉降行為。如圖 1，假設大小相同，半徑為 a 的球形液滴均勻分散在溶液中。如圖2，我們採用球座標系統（r ,θ ,ϕ），並將座標中心定於球形液滴的球心，令a、b 分別為液滴及同圓心之電解質溶液層的半徑， 並定義H（= a/b）為液滴與同心溶液層之半徑比，用以表示液滴於溶液中的密集 程度。 g Z, Polymeric Drops a U 圖1 半徑為 a 的球形高分子液滴均勻分散在電解質溶液中之幾何結構。g 為重力 場，U 為液滴沉降速度。

(6)

Z X Y g (r,θ, φ) a b U r 圖2 球座標系統（r ,θ ,ϕ），座標中心定於球形液滴的球心。半徑為a 的球形高 分子液滴由半徑為b 的同圓心之電解質溶液層所圍繞。 我們採用卡羅流體模型（Carreau model）以及牛頓流體模型（Newtonian model）分別描述高分子液滴內與電解質溶液中流體流動的情形，並假設高分子液滴內無電荷存在且為非傳導液滴，電解質溶液包含價電數分別為z1與z2的陽、陰離子，並令α（= -z2/z1）為陰陽離子的價電數比。 3.2 主控方程式與邊界條件 在低表面電位下，高分子液滴內與電解質溶液中之空間電位分布、離子濃度分布以及流場分布，可由下列方程組決定(詳細的推導將在成果報告附錄中呈現)：液滴內(0≤r≤a)： ∇⋅v_d =0, (1) ∇p_d +∇⋅τ+

ρ

_dg=0. (2) 電解質溶液中(a≤r ≤b)：

(7)

∇2φ₁ =κ2φ₁, (3) 2 ₂ 2 ₂ 2

(

₁ ₂ 1 α g αg κ φ κ φ + + = − ∇

)

, (4) e _r j j _D d_dr v g 1 φ 2 ₌ ∇ ， j=1, 2, (5, 6) ∇ v⋅ =0, (7) ∇p−μ∇2v+ρ∇φ+ ρ_f g=0. (8)

其中∇2為Laplace operator，∇ 為 del operator， ⋅∇ 為 divergence operator，φ₁

為平衡電位分布，φ 為液滴沉降誘發弱電場而產生之擾動電位分布，φ 為電解質₂ 溶液中之空間電位分布，v_d、、v p_d與p分別為高分子液滴內流體與電解質溶液中流體的速度與壓力，v_r為流體速度之r 方向方量，μ 為電解質溶液的黏度（為一定值），ρ_d與ρ_f 分別為高分子液滴與電解質溶液的質量密度，ρ為電解質溶液中的空間電荷密度，表示第j 種離子的擴散係數（j = 1 表示陽離子，j = 2 表示陰離子），表示為了考量因流體流動產生之擾動量而加入的擾動項（j = 1 表示陽離子，j = 2 表示陰離子），τ為高分子液滴流體之應力張量（stress tensor）。 j D j g

( )

_⎟⎟ ⎠ ⎞ ⎜ ⎜ ⎝ ⎛ ∑ ≡ = z e n kBT j j j ε κ 2 1 0 2 _{為電雙層厚度的倒數，其中}_ε_{為電解質溶液之介電常}

數（permittivity），kB為Boltzmann constant，T 為系統溫度，e 為電子電量，

為第j 種離子之 bulk 濃度（j = 1 表示陽離子，j = 2 表示陰離子）。 0 j n (1)式與(7)分別為液滴內外流體的連續方程式，(2)式與(8)分別為液滴內外流體之運動方程式，(3)式為平衡電位方程式，(4)式為誘發電場產生之擾動電位方程式，(5)式與(6)式為流場流動產生之擾動電位方程式，可由離子守恆式推導得到。值得注意的是，上述方程式（(1)式至(8)式）皆以表示，用於模擬計算用的的無因次化方程式將於完整報告中呈現。

(8)

高分子液滴流體之運動方程式，其應力張量可表示為 τ

τ=−η

( )

γ_& γ_& =−η

( )

γ_& (∇v+∇vT) (9)

其中為應變率張量（rate of strain tensor），γ&

(

)

_⎟⎟

⎠ ⎞ ⎜⎜ ⎝ ⎛ ≡ γ && γ & : 2 1 γ 為應變率張量量

值（magnitude of rate of strain tensor），η

( )

γ& 表示流體的視黏度（apparent viscosity），為應變率量值的函數，上標 T 表示轉置（transpose）。

本計畫採的卡羅流體模型為一個三參數的模型，其視黏度與應變率量值之關係為

η

( )

γ& =η₀[1+

( )

λγ& 2]( )n−1 2， (10)

其中η 0為 zero-shear-rate viscosity，為流體之應變率量值為零時所呈現的視

黏度，λ為時間常數（time constant），n 為冪次方指數（power-law exponent）。當

n = 1 或λ = 0 時，卡羅流體可回歸到牛頓流體模型。主控方程式的邊界條件分別為 e kT dr d a − + = + 1 1 B 1 B A B 1 φ _φ at r=a， (11) 1 =0 dr dφ at r=b， (12) 2 =0 ∂ ∂ r φ at

r

=

a

， (13) φ₂ =−Ercosθ at r =b， (14) =0 ∂ ∂ r g_j at

r

=

a

， (15) g_j =−φ₂ at r=b， (16) v=finite at r=0， (17) v_{θ, d} =v_θ at r=a， (18) τ_r_θ_,_d =τ_r_θ at r =a， (19)

(9)

v_{r, d} =v_r =Ucosθ at r=a， (20) v_r =0 at r= ， (21) b

(

∇×v

)

⋅δ_ϕ =0 at r=b， (22) 1 2 =0 ∂ ∂ = = ∂ ∂ = = ∂ ∂ = ∂ ∂ θ ψ ψ θ ψ ψ θ φ θ φ _d d at θ =0 and θ= 。 (23) π 其中 A

(

≡e2N_Sa εk_BT

)

與B

(

≡

[ ]

H+ ₀ K_a

)

皆為表面調節參數，為液滴表面單位面積下官能基的濃度， S N

[ ]

H+ 0為陽離子的bulk 濃度，為表面調節現象之平衡常數；下標d 表示高分子液滴部分。 a K (11)式為液滴表面電性在表面調節時的情形；(12)式表示每一個 cell 保持電中性；(13)式表示液滴為非導電液滴；(14)式表示外加電場在虛擬球面上對擾動電位的影響；(15)式表示離子不可穿透進入液滴內部；(16)式表示流場擾動在外邊界消失，而系統整體回到平衡的情形；(17)式表示液滴內部流體速度為有限值；(18)式至(20)式表示液滴內外流體速度連續且切應力連續的情形，並令液滴的沈降速度(質心速度)為 U；(21)式表示流體在外邊界為 no slip 情形且不可與鄰

近的cell 交換，並採用旋度（vorticity）為零之 Kuwabara[6]模型，即(22)式；(23)

式表示使用軸對稱的假設。 3.3 液滴沉降電位與沈降速度 帶電液滴沈降電位與沈降速度可分別由流經 cell 赤道面的淨電流 i 為零以 及液滴所受外力和為零分別求得（詳細推導過程將於結果報告中呈現或可參照 2000 年的期刊論文[11]） i =0=2π∫abiθrsinθ θ=π 2drdϕ, (24) F_E +F_D+F_G =0. (25) 其中

(10)

_⎥ ⎦ ⎤ ⎢ ⎣ ⎡ ⎟⎟ ⎠ ⎞ ⎜⎜ ⎝ ⎛ ∂ ∂ + ∂ ∂ + + − = θ α θ α φ εκ _θ θ 2 1 ₁ 1 1 1_* g1 D2 1_r g2 r D v i , (24) 液滴所受電力 _∫ ∂ ∂ − = ₌ π ₌ θ θ θ φ φ πε 1 ₀ 2 2 E 2 d_dr r sin d F _r _a _r _a , (25) 液滴所受托曳力

(

)

( )

(

)

rE d _r _a r r d r E r F _∫ ₌ ∂ ∂ − ∫ ⎥ ⎥ ⎦ ⎤ ⎢ ⎢ ⎣ ⎡ ∂ ∂ − ∂ ∂ = π θ μπ π θ ψ θ θ φ ρ ψ θ μ θ π ₀ 2 0 2 2

D sin _sin 2 sin ,

(26) 液滴所受重力 F_G = πa3

(

ρ_d −ρ_f

)

g 3 4 , (27) ψ為流線函數，g 為重力場強度， _⎟⎟ ⎠ ⎞ ⎜ ⎜ ⎝ ⎛ ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ ∂ ∂ ∂ ∂ + ∂ ∂ ≡ θ θ θ θ sin 1 sin 2 2 2 2 r r E 為微分運算子。無因次沈降電位之定義為單位沈降速度下的誘發電場 * * U E (28) 無因次沈降速度之定義帶電液滴沈降速度與未帶電液滴沈降速度之比值 0 V U (29) 其中 kT Eea E* = ，E 為誘發電場大小， 2 * ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ = e kT aU U ε μ ，U 為液滴沈降速度，

(11)

(

)

0 0 2 0 1 3 2 1 9 2 η μ η μ μ ρ ρ + + − = a g V d f ，V₀為未帶電液滴的沈降速度。

(12)

3.4 數值方法

本計畫採用假性光譜法（pseudo-spectral method）[18]或稱為正交配位法（orthogonal collocation method）求解主控方程式與相關邊界條件。主要優點在於收斂次數高（high order of convergence）且收斂情形與邊界條件無關，經由映射（Mapping）至簡單的幾何形狀，便可處理幾何形狀較為複雜的問題。因此，本研究系統之幾何形狀為球座標，將其映射成矩形的計算區間，再透過正交配位法求解。此部份內容將於完整報告中詳細呈述。

(13)

四、結果與討論 液滴之無因次沉降電位（sedimentation potential）E*/U*以及無因次沉降速度（sedimentation velocity）U/V0隨著κa 的變化情形受到各種參數影響，本年度研 究計劃主要針對液滴的密集程度 H，表面調節參數 A、B，液滴內外流體黏度比 η0/μ，以及卡羅流體模型參數n、

λ

等參數的影響做一系列詳細的探討。 4.1 液滴密集程度對沉降行為的影響 圖 3 表示沈降行為受到密集度 H 影響的結果。圖 3(a)與 3(b)分別表示 E*/U* 與U/V0隨著κa 的變化情形。由於液滴表面官能基解離造成液滴帶負電，因此沉 降時誘發電場的方向將與沉降速度相同，故無因次沉降電位之負值反應其方向（-z 方向），並非反應該值之大小。由圖3(a)可觀察到，密集度愈大，E*/U*愈大；

κa 很大或很小時，E*/U*幾乎保持不變；然而，在中等大小的κa，H 愈大，E*/U* 隨著κa 的增加下降愈迅速。由圖 3(b)可觀察到，密集度愈大，U/V0愈小；U/V0 值皆小於 1，表示帶電將造成液滴沉降速度較未帶電情形來得慢；H 對於 U/V0 的影響遠較κa 大。圖3(c)為 3(b)曲線 H = 1/2 的放大結果，其曲線顯示出：在κa 很大或很小時，U/V0幾乎保持不變；然而，在中等大小的κa，U/V0隨著κa 的增 加κa 存在一個極小值。密集度愈大，相鄰液滴間的作用力愈大，造成液滴所受 的拖曳力愈大，因此沉降速度愈小；在κa→0 時，溶液中的電解質含量很少，整體而言，液滴只受到不含電解質溶液流體拖曳力的影響，在重力場沉降下，液滴保持固定的沉降速度。

(14)

κa

E

*

/U

* 10-3 ₁₀-2 ₁₀-1 ₁₀0 ₁₀1 -0.016 -0.014 -0.012 -0.01 -0.008 -0.006 -0.004 -0.002 0 α = 1 η0/μ=1 A= 1 B = 1 n = 0.8 λ*_=1.0 (a) H = 2/3 1/2 1/3

κa

U/

V

0 10-3 ₁₀-2 ₁₀-1 ₁₀0 ₁₀1 0 0.1 0.2 0.3 0.4 0.5 0.6 α = 1 η₀/μ=1 A= 1 B = 1 n = 0.8 λ*_=1.0 (b) H = 2/3 1/2 1/3

(15)

κa

U/

V

0 10-3 ₁₀-2 ₁₀-1 ₁₀0 ₁₀1 0.3168 0.3169 0.317 0.3171 0.3172 H = 1/2 α = 1 η₀/μ = 1 A = 1 B = 1 n = 0.8 λ*_{= 1.0} (c) 圖3 (a) 無因次沉降電位受 H 值影響隨κa 的變化情形；(b) 無因次沉降速度受 H 值影響隨κa 的變化情形；(c) 為(b)圖中，H =1/2 曲線放大結果。

(16)

4.2 液滴表面官能基數量（表面調節現象參數 A）對沉降行為的影響 圖 4 表示沈降行為受到表面調節現象參數 A 值影響的結果。由圖 4(a)可觀察 到，當κa 很小時，E*/U*幾乎保持不變且不受 A 影響；在中等大小的κa，E*/U* 隨著κa 增加而降低，且當 A 愈小時，E*/U*下降的速度愈快。這是因為A 與液滴 表面官能基濃度成正相關，在相同的電解質濃度下，A 愈大，則液滴表面的帶電 量愈大，沈降時誘發電場就愈大，因此沈降電位較大；隨著κa 的增加，液滴表 面越多的已解離官能基能與溶液中的陽離子結合變成不帶電的官能基，因此造成液滴的帶電量下降，沉降電位因此下降。對於官能基濃度少（A 值較小）的情形， 在κa 小值時，相對而言，溶液中已有較足夠的陽離子能使液滴的電量減少，因 此造成沈降電位提早下降；對於 A 值較大的情形，在κa 較大時，亦面臨同樣的 情形而導致沈降電位下降。由圖4(b)可觀察到，在中等大小的κa，液滴的沈降速 度隨 A 的增加而減少，這是因為 A 愈大，液滴表面帶電量相對愈大，誘發電場 越大，陰陽離子透過電力的方式拖慢粒子速度，因此造成沈降速度的下降。在κa 很小時，溶液可視為含有少量電解質的溶液，因此即便 A 值很大，溶液中少量 離子影響沉降行為並不明顯，因此沈降電位與沈降速度皆為定值。在κa 很大時， 溶液中含有大量的電解質，此情形將造成液滴表面大多數已解離官能基與溶液中的陽離子鍵結變成不帶電的官能基，因此造成液滴的帶電量減少，當κa→∞時， 液滴可視為不帶電液滴而沈降速度回到未帶電液滴的情形，同時沈降電位將趨近 0。

κa

E

*

/U

* 10-3 ₁₀-2 ₁₀-1 ₁₀0 ₁₀1 -0.007 -0.006 -0.005 -0.004 -0.003 -0.002 -0.001 0 1 0.1 H = 0.5 α = 1 η0/μ=1 B = 1 n = 0.8 λ*_=1.0 (a) A = 10

(17)

κa

U/

V

0 10-3 ₁₀-2 ₁₀-1 ₁₀0 ₁₀1 0.3164 0.3166 0.3168 0.317 0.3172 0.3174 0.3176 1 0.1 H = 0.5 α = 1 η₀/μ=1 B = 1 n = 0.8 λ*_=1.0 (b) A = 10 圖4 (a) 無因次沉降電位受 A 值影響隨κa 的變化情形；(b) 無因次沉降速度受 A 值影響隨κa 的變化情形。

(18)

4.3 陽離子濃度（表面調節現象參數 B 值）對沉降行為的影響 圖 5 表示沉降行為受到表面調節現象參數 B 值影響的結果。由圖 5(a)可觀察 到，當κa 很小時，E*/U*幾乎不隨κa 增加而變化；B 愈小時，E*/U*愈大；在中等大小的κa，E*/U*隨著κa 增加而降低，且當 B 愈小時，E*/U*下降愈迅速。這是因為 B 與溶液中陽離子濃度成正比，B 愈大造成陽離子在液滴表面附近的濃度欲 高，即有較多的陽離子可和已解離官能基結合變成不帶電的官能基，而使得液滴表面的帶電量降低，因此造成誘發電場下降，而有較小的沈降電位。由圖 5(b) 可觀察到，在中等大小的κa，液滴的沈降速度隨 B 的減少而減少，這是因為 B 愈小，液滴表面帶電量愈大，造成沈降速度的下降情形愈顯著。

κa

E

*

/U

* 10-3 ₁₀-2 ₁₀-1 ₁₀0 ₁₀1 -0.035 -0.03 -0.025 -0.02 -0.015 -0.01 -0.005 0 B = 0.1 1 10 (a) H = 0.5 α = 1 η0/μ =1 A = 1 n = 0.8 λ*_{= 1}

κa

U/

V

0 10-3 ₁₀-2 ₁₀-1 ₁₀0 ₁₀1 0.316 0.3165 0.317 0.3175 B = 0.1 1 10 (b) H = 0.5 α = 1 η₀/μ =1 A = 1 n = 0.8 λ*_{= 1} 圖 5 (a) 無因次沉降電位受 B 值影響隨κa 變化情形；(b) 無因次沉降速度受 B 值影響隨κa 變化情形。

(19)

4.4 液滴內外流體黏度比對沉降行為的影響 圖 6 表示沉降行為受到高分子液滴黏度影響的結果。圖 6(a)與 6(b)分別表示 E*/U*與U/V0隨著κa 的變化情形。由圖6(a)可觀察到，E*/U*幾乎不受到液滴黏度的影響；然而，在κa 較大時，E*/U*愈大。由圖 6(b)可觀察到，液滴黏度愈大， U/V0 愈小；這是因為黏度愈大的液滴受到流體拖曳力愈大，因此有較小的沈降速度。對於黏度比為100 的曲線而言，就流體力學的角度來看，此狀況下的液滴可視為帶電硬球粒子沉降的情形。由圖6(a)與(b)的結果可推知，液滴沉降之誘發電場 Einduced與沉降速度隨著黏度 U 的改變大致上有等幅度改變，因此造成無因 次沉降電位隨液滴黏度改變而改變的程度甚小。

κa

E

*

/U

* 10-3 ₁₀-2 ₁₀-1 ₁₀0 ₁₀1 -0.007 -0.006 -0.005 -0.004 -0.003 -0.002 -0.001 0 1 100 H = 0.5 α = 1 A =1 B = 1 n = 0.8 λ*_=1.0 (a) η0/μ = 0.01

κa

U/

V

0 10-3 ₁₀-2 ₁₀-1 ₁₀0 ₁₀1 0.2 0.25 0.3 0.35 0.4 0.45 1 100 H = 0.5 α = 1 A =1 B = 1 n = 0.8 λ*_=1.0 (b) η0/μ = 0.01 圖 6 (a) 無因次沉降電位受液滴黏度影響隨κa 的變化情形；(b) 無因次沉降速度受液滴黏度影響隨κa 的變化情形。

(20)

4.4 Shear-thinning 效應（卡羅流體模型參數 n 值與λ*_{值）的影響} 圖 6 與圖 7 表示沉降行為受到 shear-thinning 效應影響的情形，牛頓液滴（n = 1 且/或λ* = 0）的結果也於圖中呈現作比較。由圖 6(b)與 7(b)皆可觀察到，當冪次方指數n 愈偏離牛頓流體的1 或時間常數λ*愈偏離牛頓流體的0 時，液滴的沉降速度愈大，這是因為卡羅流體之shear thinning 特性使得其在受到剪應力作用時，流體的黏度下降，液滴因而受到的拖曳力減小，沉降速度因此較大；因此，當液滴的流變情形愈偏離牛頓流體，shear thinning 效應愈顯著，沉降速度愈大。由圖6(a)與圖 7(a)可觀察到，和前一段文章所述相同，無因次沉降電位並未隨著卡羅流體參數改變影響液滴黏度而有明顯的變化，誘發電場Einduced與沉降速度U 有等幅度的變化，但有因次的誘發電場大小隨著卡羅流體參數越偏離牛頓流體情形越大。

κa

E

*

/U

* 10-3 ₁₀-2 ₁₀-1 ₁₀0 ₁₀1 -0.007 -0.006 -0.005 -0.004 -0.003 -0.002 -0.001 0 (a) H = 0.5 α = 1 η0/μ =1 A = 1 B = 1 λ*_{= 1.0} n=1.0, 0.9, 0.8, 0.7

κa

U/

V

0 10-3 ₁₀-2 ₁₀-1 ₁₀0 ₁₀1 0.312 0.313 0.314 0.315 0.316 0.317 0.318 0.319 (b) H = 0.5 α = 1 η0/μ =1 A = 1 B = 1 λ*_{= 1.0} n=1.0 0.7 0.8 0.9

(21)

圖7 (a) 無因次沉降電位受 n 值影響隨κa 的變化情形；(b) 無因次沉降速度受 n 值影響隨κa 的變化情形。

κa

E

*

/U

* 10-3 ₁₀-2 ₁₀-1 ₁₀0 ₁₀1 -0.007 -0.006 -0.005 -0.004 -0.003 -0.002 -0.001 0 (a) H = 0.5 α = 1 η0/μ =1 A = 1 B = 1 n = 0.8 λ*_{=0, 1, 2, 3}

κa

U/

V

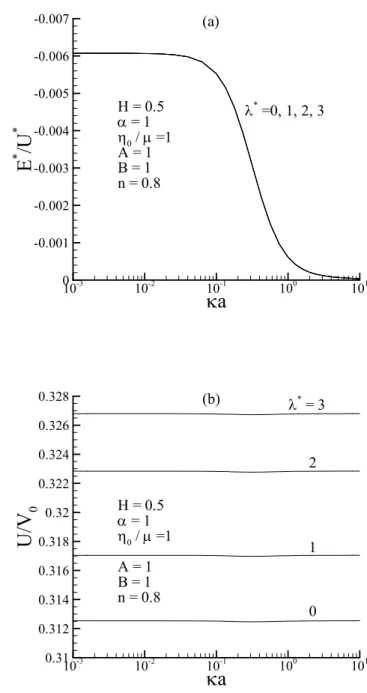

0 10-3 ₁₀-2 ₁₀-1 ₁₀0 ₁₀1 0.31 0.312 0.314 0.316 0.318 0.32 0.322 0.324 0.326 0.328 _(b) H = 0.5 α = 1 η₀/μ =1 A = 1 B = 1 n = 0.8 λ*_{= 3} 2 1 0 圖8 (a)無因次沉降電位受λ*值影響隨κa 的變化情形；(b) 無因次沉降速度受λ* 值影響隨κa 的變化情形。

(22)

五、結論本計畫探討具有表面調節現象的高分子液滴之沈降行為，液滴表面吸附物質之官能基發生解離反應而使液滴帶電，在重力場作用下，液滴進行沈降。透過數值模擬，我們得到以下的結論： 1. 就沈降電位而言 (1) 液滴密集程度愈大，造成帶電液滴與溶液中的陰陽離子關乎電力方面的交互作用愈明顯，導致沈降電位越大。 (2) 表面調節參數 A 愈大或 B 愈小皆造成液滴表面帶電量增加，造成誘發電 場較大，導致沈降電位增加。 (3) 無因次沈降電位受液滴黏度與卡羅流體參數 n 或λ* 是否偏離牛頓流體的情形影響不顯著，但有因次的誘發電場大小隨液滴黏度愈小與n 或λ* 愈偏離牛頓流體而愈大。 2. 就沈降速度而言 (1) 液滴密集程度愈大，相鄰液滴間的作用力愈大，液滴受到拖曳力愈大，造成液滴沈降速度降低。 (2) 表面調節參數 A 愈大或 B 愈小皆造成液滴表面帶電量增加，導致沈降速 度降低。 (3) 液滴黏度愈大，造成液滴受到來自流體的拖曳力越大，導致沈降速度降低。 (4) 沈降速度隨卡羅流體參數n 或λ* 愈偏離牛頓流體的情形愈大。整體而言，沈降電位主要受到電力方面因素影響，包含表面調節參數A 與 B， 液滴密集度 H，以及電雙層厚度κa 的影響。對於黏度與卡羅流體效應，由於有 因次的誘發電場與沉降速度等幅度改變，造成無因次沉降電位改變量不明顯。然而，沉降速度受到各種因素影響明顯，但電雙層厚度κa 的影響微乎其微。

(23)

參考文獻

[1] F. Booth, J. Chem. Phys. 22 (1954) 1956 [2] D. Stigter, J. Phys. Chem., 84 (1980) 2758.

[3] S.R. de Groot, P. Mazur, J. Th. G. Overbeek, J. Chem. Phys. 2- (1952) 1825.

[4] H. Ohshima, T.W. Hearly, L.R. White, R.W. O’Brien, J. Chem. Soc. Faraday Trans. II 80 (1984) 1299.

[5] S. Levine, G. Neale, N. Epstein, J. Colloid Interface Sci. 57 (1976) 424. [6] S. Kuwabara, J. Phys. Soc. Jpn. 14 (1959) 527.

[7] H.J. Keh, J.M. Ding, J. Colloid Interface Sci. 227 (2000) 540. [8] N.S. Pujar, A.L. Zydney, AIChE J. 42 (1996) 2101.

[9] A.L. Zydney, J. Colloid Interface Sci. 169 (1995) 476.

[10] E. Lee, J.W. Chu, J.P. Hsu, J. Chem. Phys. 110 (1999) 11643. [11] E. Lee, C.B. Yen, J.P. Hsu, J. Phys. Chem. B 104 (2000) 6815. [12] M.H. Chih, E. Lee, J.W. Chu, J.P. Hsu, Langmuir 16 (2000) 1650.

[13] E. Lee, T.S. Tong, M.H. Chih, J.P. Hsu, J. Colloid Interface Sci. 251 (2002) 109. [14] F. Carrique, F.J. Arroyo, A.V. Delgado, J. Colloid Interface Sci. 218 (2000) 212. [15] F. Carrique, F.J. Arroyo, A.V. Delgado, Colloids and Surfaces A 195 (2001) 257. [16] H. Ohshima, J. Colloid Interface Sci. 218 (1999) 535.

[17] Hunter, R.J., “Foundations of Colloid Science,” Vol. I, Claerndon, Oxford, 1989. [18] Canuto, C., Hussaini, M.Y., Quarteroni, A, and Zang T.A., “Spectral Method in

(24)

計畫成果自評本研究計畫具備相當的原創性，此研究不儘拓展了沉降在乳液系統的應用，亦考量了溶液中電解質濃度對粒子表面帶電情形的影響。研究結果主要發現沉降電位與沉降速度受到液滴表面官能基濃度與溶液中電解質濃度以及高分子液滴黏度與其流變特性影響的情形與程度；研究內容與原計畫相符程度極高，相當高的程度達到原計畫預期的目標。目前正在撰寫完整的學術論文，未來將發表在知名的國際學術期刊上。
