運用序列轉動饋入法之圓極化背接金屬共平面波導槽孔天線陣列

國 立 交 通 大 學

電信工程學系

碩 士 論 文

運用

運用

運用

運用序列

序列

序列轉動饋入法之

序列

轉動饋入法之

轉動饋入法之

轉動饋入法之

圓極化背接金屬共平面波導槽孔天線陣列

圓極化背接金屬共平面波導槽孔天線陣列

圓極化背接金屬共平面波導槽孔天線陣列

圓極化背接金屬共平面波導槽孔天線陣列

Circularly Polarized Slotted Conductor- Backed

Coplanar Waveguide Antenna Arrays with

Sequential Rotation Feeding Methods

研究生：林侑賢 (Yow-Shyan Lin)

指導教授：林育德 博士 (Dr. Yu-De Lin)

國 立 交 通 大 學

電信工程學系碩士班

碩士論文

運用序列轉動饋入法之圓極化背接金屬共平面波導槽孔天線陣列

Circularly Polarized Slotted Conductor-Backed Coplanar Waveguide

Antenna Arrays with Sequential Rotation Feeding Methods

研究生: 林侑賢 (Yow-Shyan Lin)

指導教授: 林育德 博士 (Dr. Yu-De Lin)

運用序列轉動饋入法之圓極化背接金屬共平面波導槽孔天線陣列

Circularly Polarized Slotted Conductor-Backed Coplanar Waveguide

Antenna Arrays with Sequential Rotation Feeding Methods

研究生: 林侑賢 Student : Yow-Shyan Lin

指導教授: 林育德 博士 Advisor : Dr. Yu-De Lin

國 立 交 通 大 學

電信工程學系碩士班

碩士論文

A Thesis

Submitted to Department of Communication Engineering College of Electrical Engineering and Computer Science

National Chiao Tung University In Partial Fulfillment of the Requirements

For the Degree of Master of Science

In

Communication Engineering June 2009

Hsinchu, Taiwan, Republic of China

運用

運用

運用

運用序列

序列轉動

序列

序列

轉動

轉動饋

轉動

饋

饋

饋入法之

入法之圓極化

入法之

入法之

圓極化

圓極化

圓極化背接金屬共平面波導

背接金屬共平面波導

背接金屬共平面波導

背接金屬共平面波導

槽孔天線

槽孔天線

槽孔天線

槽孔天線陣列

陣列

陣列

陣列

研究生: 林侑賢 指導教授： 林育德 博士 國立交通大學 電信工程學系 摘要 摘要 摘要 摘要 背接金屬共平面波導以主模(共平面波導模態)傳遞電磁波，在任何頻率下皆 會激發表面波往兩側傳遞，我們運用此特性設計使其成為良好傳輸線。 利用全波分析，得知該表面波以某一角度偏離主軸傳遞。在已知偏離角度 下，沿該角度射線每隔一波長蝕刻一矩形槽孔，使每個槽孔被等相位地激發。當 矩形槽孔長邊遠大於寬邊，並約等於二分之ㄧ波長(共振長度)時，電磁波便能有 效地朝空氣輻射能量形成天線，最後可得一集中的邊射輻射場型。 現代衛星通訊系統運用圓極化去達到最佳化極化效率。我們將線性極化的天 線運用序列轉動饋入法去達成圓極化效果。直播衛星收發天線運用在 12 GHz 的 頻段，要求高增益與高效率。本論文研究遂將此圓極化天線的操作頻率設計在該 頻段上，最後可得 24.84 dBiC 的輻射增益以及 330 MHz 的圓極化軸比 3 dB 頻寬。

Circularly Polarized Slotted Conductor-Backed Coplanar

Waveguide Antenna Arrays with Sequential Rotation

Feeding Methods

Student: Yow-Shyan Lin Advisor： Dr. Yu-De Lin

Department of Communication Engineering

National Chiao Tung University

Abstract

Conductor-backed coplanar waveguide (CBCPW) exists two dominant modes

including CPW and parallel plate modes with no cutoff frequency. The latter one

causes the power leakage into transverse direction. We use the characteristic to design

it as a good transmission line.

Implementing the full wave analysis (Spectral Domain Approach) on the

CBCPW structure, we can acquire the information that the surface wave propagates

along a particular angle relative to the main CPW line. So, we etch rectangular slots

along the angle on the two side ground planes. Because the slots are separated one

guided wavelength, they are excited in the same phase. If the long dimension of the

slot is significantly longer than the wide one and approximately equals to a half of

guided wavelength, the slots fed by CBCPW can radiate power efficiently. Finally,

we derive a broadside radiation pattern.

polarization antennas with linearly polarized elements. The antenna for direct broadcast from satellites (DBS) is operated at 12 GHz and asked for high gain and efficiency.

We design our antenna to operate at this frequency. Finally, we have the measured

radiation pattern with 24.84 dBiC and the measured axial ratio 3 dB bandwidth with

誌謝

誌謝

誌謝

誌謝

首先我要感謝我的指導教授 林育德 博士，在研究所這兩年所給予的指導， 讓我在微波以及天線領域收獲良多，並在我遇到問題時總是以豐富的經驗給予我 正確的方向及寶貴的建議。使我在天線理論與設計方面有些許的成長，也才能順 利完成此論文。感謝洪萬鑄教授、楊成發教授以及林根煌教授在口試的時候前來 指導。也感謝台灣科技大學的楊成發教授提供球面近場天線量測室做天線量測。 感謝吳霖堃教授給予我電磁理論上的指點。 接著感謝實驗室的林烈全學長，在我研究的過程中給予適時的協助，在電腦 硬軟體的使用以及天線設計的研究上給予幫助。也感謝已畢業的奕翔、志豪、建 宏、陳鈺、家綱學長在我碩一時期給我的幫助與指導。還有信良、仁佑的鼓勵與 彼此討論，你們是很好的夥伴。也感謝漢維、曉晴、健候、嘉臨等學弟妹協助實 驗室的一些工作，並為我的碩二生活帶來很多歡樂。 最後我要感謝我的家人總是給我鼓勵，你們是我心靈上最大的支柱，因為有 你們的支持我才能順利完成學業。

目錄

目錄

目錄

目錄

中文摘要………I 英文摘要………...II 謝誌………...…...IV 目錄………...V 圖、表錄………..…VI 第一章 序論………..………....1 1.1 動機與目的 ………..………...1 1.2 章節介紹 ………..………...3 第二章 天線極化概述…....………..………4 2.1 天線極化概述 …...…………...……...……..………..4 2.2 常見的印刷式圓極化天線 …...………...7 2.3 圓極化天線量測 ...………...9 第三章 洩漏波天線基本原理與特性 ………...………11 3.1 洩漏波的基本原理與特性 ……...………11 3.2 背接金屬共平面波導上洩漏波的介紹 …...………...14 第四章 平板金屬波導饋入槽孔分析………16 4.1 平板金屬波導饋入槽孔的等效電路推導….………16 第五章 圓極化背接金屬共平面波導槽孔天線設計………24 5.1 線性極化天線設計流程……....……….………24 5.2 線性極化天線模擬………....……….………29

5.3 序列轉動饋入法…....………….……...………35 5.4 圓極化背接金屬共平面波導饋入槽孔陣列天線………...37 第六章 結論………50 參考文獻……….……….………51

圖

圖

圖

圖、

、

、

、表錄

表錄

表錄

表錄

圖 2-1 在一固定時刻，線性極化波的電場(實線)與磁場(虛線)………4 圖 2-2 不同極化狀態，其瞬間電場向量隨時間變化的情形…...…………4 圖 2-3 雙饋入圓極化微帶天線激發方式…...………7 圖 2-4 單饋入圓極化天線………...………8 圖 2-5 單饋入圓極化天線兩正交模態其振幅與相位隨頻率的變化情形……....8 圖 2-6 圓極化天線輻射場型………...……….9 圖 3-1 YZ 方向波數分解………...…11 圖 3-2 微帶線結構………...………11 圖 3-3 微帶線 SDA 分析……….12 圖 3-4 XZ 方向波數分解……...……….………13 圖 3-5 共平面波導結構………...………13 圖 3-6 共平面波導 SDA 分析………...………13 圖 3-7 背接金屬共平面波導結構………...………14 圖 3-8 背接金屬共平面波導 SDA 分析………...……14 圖 3-9 CPW mode 電場分佈………...14 圖 3-10 PPW mode 電場分佈………...14 圖 3-11 正規化相位常數曲線………...………15 圖 3-12 正規化衰減常數曲線………...………15 圖 4-1 矩形槽孔於無窮平面金屬示意圖………...…………16 圖 4-2 槽孔內電場分佈………...………16 圖 4-3 理想平板金屬波導內的電場與磁場………...17 圖 4-4 平板金屬波導內槽孔示意圖………...………17 圖 4-5 旋轉槽孔在 PPW 上層金屬示意圖………19 圖 4-6 傳輸線上串接一正規化阻抗示意圖………..…21

圖 5-1 PPW 波偏離角度示意圖……….………24 圖 5-2 天線上槽孔旋轉角度對應的串接阻抗值………..…25 圖 5-3 矩形金屬波導饋入縱向槽孔天線示意圖………..………26 圖 5-4 矩形金屬波導饋入縱向槽孔的等效電路………..26 圖 5-5 平板金屬波導饋入旋轉槽孔天線示意圖………..27 圖 5-6 平板金屬波導饋入旋轉槽孔的等效電路………..27 圖 5-7 原始 CBCPW 架構………..………28 圖 5-8 調整後 CBCPW 架構………...………28 圖 5-9 模擬天線示意圖………..…………29 圖 5-10 天線饋入端放大圖………..………30 圖 5-11 旋轉槽孔內電場分佈………..30 圖 5-12 天線槽孔內電場分解………..…31 圖 5-13 上半部槽孔平移半波長後槽孔內電場分解………..31 圖 5-14 線性極化天線 S 參數模擬結果………...………32 圖 5-15 12 GHz YZ 切面輻射情形………...……32 圖 5-16 12 GHz XY 切面輻射情形………..………33 圖 5-17 XY 切面隨頻率變化的 Phi 極化輻射場型…………....……...………34 圖 5-18 序列轉動饋入法…...………...35 圖 5-19 2×2 圓極化微帶貼片天線………...…35 圖 5-20 四片扇形天線組成圓極化天線 A 示意圖…………...…………38 圖 5-21 四片扇形天線組成圓極化天線 B 示意圖………...……38 圖 5-22 饋入電路 A 之俯視圖………...………39 圖 5-23 饋入電路 A 側視圖………...39 圖 5-24 饋入電路 A 的 S 參數……….………40 圖 5-25 饋入電路 A 各埠之間相位差…..………40

圖 5-27 饋入電路 B 側視圖…...………40 圖 5-28 饋入電路 B 的 S 參數………...…………41 圖 5-29 饋入電路 B 各埠之間相位差………...………41 圖 5-30 天線 A 與饋入電路 A 合併示意圖……...………41 圖 5-31 天線 B 與饋入電路 B 合併示意圖….………42 圖 5-32 天線 A 的 S 參數模擬與量測結果……….42 圖 5-33 天線 B 的 S 參數模擬與量測結果……….…43 圖 5-34 天線 A 在 12 GHz 右手圓極化的增益………..44 圖 5-35 天線 A 在 12 GHz 右手圓極化與左手圓極化的增益………..…44 圖 5-36 天線 A 隨頻率變化其右手圓極化與左手圓極化的增益……...………45 圖 5-37 天線 A 的軸比(Axial Ratio)隨頻率的變化……….………45 圖 5-38 天線 B 在 12 GHz 右手圓極化的增益…………..………46 圖 5-39 天線 B 在 12 GHz 右手圓極化與左手圓極化的增益……….…….46 圖 5-40 天線 B 隨頻率變化其右手圓極化與左手圓極化的增益….…...……47 圖 5-41 天線 B 的軸比(Axial Ratio)隨頻率的變化……….…47 圖 5-42 天線 A 實體照片………...……….…48 圖 5-43 天線 B 實體照片………...……….…49 表 5-1 串接阻抗值對應之旋轉角度………25 表 5-2 XY 切面隨頻率變化的 Phi 極化輻射增益數值整理………...………34

第一章

第一章

第一章

第一章

序論

序論

序論

序論

(Introduction)

1.1

動機與目的

動機與目的

動機與目的

動機與目的

在 1973 年，T. Itoh 和 R. Mittray 發明了頻譜分析法(Spectral domain analysis，

SDA)[1]，可求得各種印刷電路架構的散射係數與作為傳輸線的特性阻抗，更可

由此法求得架構中電流及電場的分佈。

1979 年，W. Menzel 提出洩漏波天線的想法[2]。1986 年，Olinear 教授與 Lee

博士推導出洩漏波的橫向共振特性及輻射範圍的判定，使得我們可以更有系統的

去設計洩漏波天線[3]。

1980 年，由於 MMIC 的發展促進了各種平面傳輸線在此技術上的學術研

究，Y. C. Shih 和 T. Itoh 教授對背接金屬共平面波導提出論述[4]，指出此種架構

與共平面波導都以主模準 TEM 波傳遞電磁波，另外介質層背面存在額外的金 屬，無論頻率為何，背接金屬共平面波導皆可額外支持平板金屬波導的模態傳 遞。我們應用其特性去設計成良好的傳輸線，並用來設計天線。 1947 年，Stevenson 發表了槽孔天線在矩形金屬波導裡的等效電路[5]。由於 矩形金屬波導能承受大功率以及其饋入簡單的優點，運用此結構饋入的槽孔陣列 天線被大量運用在軍事雷達系統上。1996 年，Reuven Shavit 推導出橫向矩形槽 孔在平板波導理的等效電路[6]。而 R. S. Elliott 在其天線理論一書[7]提出槽孔天 線陣列的設計方法。

1988 年，M. Ando, K. Sakurai, N. Goto, K. Arimura 和 Y. Itoh 發表了放射狀線 槽孔天線(radial line slot antenna, RLSA)[8]，運用在直播衛星收發，該天線具有高

輻射增益及高效率的特性，並在邊射方向(broadside)具有高指向性鉛筆束(pencil

轉角度的矩形槽孔在平板波導理的等效電路，並且運用在背接金屬共平面波導， 得到一高增益的輻射天線。 在 1986 年，J. Huang 教授提出了用線性極化天線產生圓極化效果的方法 [11]，運用此方法可得到較好的圓極化軸比頻寬，陸續有人應用此法去完成圓極 天線[12]。 在現在和未來的高科技應用上，微波和毫米波頻帶的應用將會越來越重要。 舉凡汽車防撞雷達、RFID、數位電視和衛星通訊等等。而設計出符合上述產品 規範的天線則是天線設計者的目標。

直播衛星(Direct Broadcast Satellite，DBS)是將訊號數位編碼、多工和 MPEG

壓縮處理後，傳送至衛星地面站上鏈，將訊號發射至距離地球三萬六千公里的高 軌同步衛星，經由衛星轉頻器放大功率後，直接下鏈到用戶端接收。有別於現行 電視廣播界廣為使用的將節目訊號傳送至有線電視系統頭端接收後，再經由有線 電視的纜線傳送給用戶的作法。根據國際電聯(ITU)的規定，直播衛星一般屬於 衛星廣播業務(BSS)。採用頻段應是廣播專用 Ku 頻段(我國屬全球規劃 III 區， 上行頻段為 17.3 GHz-17.8 GHz，下行頻段為 11.7 GHz-12.2 GHz) 。 本論文針對直播衛星的下行頻段提出圓極化天線，天線的中心頻率設計在12 GHz，此天線具有高輻射增益及高效率的特性，並且在邊射方向(broadside)具有 高指向性鉛筆束(pencil beam)的輻射場型。而圓極化天線對於電磁波的傳遞與接 收的要求上比較沒有限制，可避免當入射波的極化方向與接收天線的極化方向互 相垂直會產生訊號無法被接收的情形。

1.2

章節介紹

章節介紹

章節介紹

章節介紹

本論文第二章介紹了天線極化概述，常見的圓極化天線以及圓極化天線量測 方法。第三章介紹洩漏波天線的基本理論和背接金屬共平面波導的表面洩漏波， 並藉由背接金屬共平面波導頻譜分析(SDA)的成果，求得其相位常數與洩漏常 數。第四章分析了旋轉角度的矩形槽孔在平板金屬波導裡的等效電路。第五章介 紹背接金屬共平面波導饋入的槽孔陣列天線，並運用序列轉動饋入法去達成圓極 化效果。第六章為結論。

第二章

第二章

第二章

第二章

天線

天線極化

天線

天線

極化

極化

極化概述

概述

概述

概述

本章我們簡單地介紹天線的極化特性，以及一般常見的圓極化天線，並介紹 圓型極化天線的量測方式。

2.1 天線

天線

天線極化

天線

極化

極化

極化概述

概述

概述

概述

一個單色電磁波隨時間作正弦變化，在一個觀察點，此電磁波可由頻率、振 幅、相位與極化來表示。前三者是熟悉的參數，而一個天線的極化就是當天線發 射時，在給定方向輻射的波的極化。有限尺寸輻射器輻射波的波前(等相面)在小 的觀察區域變成近似於平面。如圖2-1，顯示出某一固定時刻電場的空間變化。 隨時間推移，在固定點的電場(E_x)沿著一垂直線往返振盪。 圖2-1 在一固定時刻，線性極化波的電場(實線)與磁場(虛線)。 對於電磁波而言，其極化狀態的定義是藉由觀察空間中一個固定位置，其瞬 間電場向量隨時間變動的關係。瞬間電場向量在隨時間變動時，其向量頂點所繪 製出的圖形，如圖2-2，亦即可以表示電磁波的極化狀態。 (a) 線性極化 (b) 橢圓極化 (c) 圓極化 圖2-2 不同極化狀態，其瞬間電場向量隨時間變化的情形。

2.1.1 線性極化線性極化線性極化線性極化 當電場向量的頂點隨時間變化時，在平面上所繪製出的圖形為一直線時，此 電磁波可以定義為線性極化(linearly polarized)，如圖所示。通常會用一個平面來 定義線性極化，通常是以地球表面作為基準面。對於水平極化(horizontally polarized)的電磁波來說，其電場向量振盪的方向為平行地球表面；反之若電磁波 被定義為鉛垂極化(vertically polarized)時，其電磁波就只有垂直地球表面的成 分。空間中任意的電磁波都可以被分解成兩個相互正交的線性極化，若這兩個正 交的線性極化有相同的相位，合成在空間中的電磁波亦為一線性極化。 2.1.2 橢圓極化橢圓極化橢圓極化橢圓極化 當空間中兩個正交的線性極化並非同相位(in phase)時，合成的電場向量便會 依時間的變動而往某一個特定的方向旋轉，而振幅亦有週期性的變化，如圖所 示。在這個情形下，電場向量的頂點依時間變動將會描繪出一個橢圓形，而橢圓 形的形狀會依著空間中的兩個正交線性極化向量的振幅以及相位差所決定。一般 的橢圓極化波，如圖所示，其電場E具有沿x軸和y軸的分量Ex和Ey。這些分量的

峰值為E1和E2。角度γ描述了E1和E2的相對值

1 2 1 tan E E − = γ ， ₀° ≤_γ ≤₉₀° 橢圓的傾角

τ

是ｘ軸(水平軸)與橢圓長軸間的夾角。由圖可知，空間角

ε

是 ) ( cot 1 −AR = −

ε

， 1≤|AR|≤∞， ₋ ° _{≤ ≤} ° 45 45 ε 其中橢圓軸比|AR|是長軸電場分量與短軸電場分量之比。軸比經常以dB為單位， 用20log|AR|來表示。 圖所示橢圓極化波的瞬態電場可表示為 y t E x t E y E x E E= _xˆ+ _yˆ= ₁cosω)+ ₂cos(ω +δ)) 其中δ 是y分量領先x分量的相位。如果兩分量相位相同，則為線性極化，其軸比 為無窮大。如果E1＝E2且δ = 90± °，則為圓極化，其軸比為1。

2.1.3 圓極化圓極化圓極化圓極化

當空間中兩個正交向量有相同振幅大小且其相位差為90度時，此時的極化狀

態即為圓極化。圓極化又可以依照電場向量頂點隨時間變化的軌跡，分成左手圓

極化(left-hand circular polarization，LHCP)及右手圓極化(right-hand circular

polarization，RHCP)。就觀察者而言，若電磁波傳播方向為迎向觀察者，並且電

場向量頂點隨時間變化的軌跡為逆時針旋轉時，此時定義此電磁波的極化狀態為

右手圓極化(RHCP)。同理，如果在相同的觀測位置下，電場向量頂點隨時間變

2.2 常見

常見

常見的

常見

的

的

的印刷式

印刷式

印刷式

印刷式圓極化天線

圓極化天線

圓極化天線

圓極化天線

圓極化天線設計可以藉由適當設計天線的結構或適當設計饋入訊號的方式

來達成圓極化效果。最基本的圓極化天線利用天線架構的特性去達成圓極化場型

輻射，例如螺旋型天線(spiral antenna、helix antenna)。一般常見的微帶線通常設

計為線性極化輻射，可藉由改變其結構或適當的選擇訊號饋入的方式去達成圓極

化場型輻射。常見的方式譬如在天線上做截角或槽孔的改變以及利用支幹耦合器

(branch line coupler)去饋入，來激發一組正交的模態。

2.2.1 雙饋入圓極化天線雙饋入圓極化天線雙饋入圓極化天線雙饋入圓極化天線

若想要天線產生圓極化輻射場型，最簡單的方式就是在天線上同時激發出兩

個互為正交的線性模態，並且這兩個模態的強度大小相同(equal amplitude)，相位

相差90度(90°out of phase)。圖2-3為兩種不同形狀的雙饋入圓極化微帶線，若能

設計良好的功率分配器(power divider)，使得饋入天線的訊號強度大小相同並且

相位相差90度，即可產生圓極化效果。例如使用支幹耦合器(branch line coupler)

來作為饋入訊號，由於它能在不錯的頻寬內符合上述要求，因此饋入的天線圓極

化軸比頻寬也相當寬頻。

(a) 方形微帶天線 (b) 圓形微帶天線

2.2.2 單饋入圓極化天線單饋入圓極化天線單饋入圓極化天線單饋入圓極化天線 圓極化輻射除了藉由圖2-3所示，饋入兩個正交的模態，並再激發時給定相 同的振幅大小以及九十度的相位差來達成以外，亦可藉由改變天線架構，在單一 饋入時激發兩個共振模態來達到圓極化輻射效果。一般而言，單一饋入微帶天線 所激發的輻射場型為線性極化(linear polarization)，為了使其能產生圓極化輻射效 果，必須改變天線形狀與其饋入位置，使天線產生兩種共振模態來達成圓極化效 果。如圖2-4所示。 (a) 矩形微帶天線 (b) 方形截角微帶天線 (c) 圓形截角微帶天線 圖 2-4 單饋入圓極化天線 藉由適當的饋入，如圖2-4(a)，或是改變天線形狀，如圖2-4(b)、(c)，皆可在中心 頻率 f0 產生如圖2-5所示的兩強度相同且相位相差九十度的模態，滿足圓極化產 生的條件，但隨著頻率偏移中心頻率後，兩模態的強度與相位差會同時偏離圓極 化產生條件，軸比也跟著快速衰減，因此3dB軸比頻寬較差。 圖2-5 單饋入圓極化天線兩正交模態其振幅與相位隨頻率的變化情形

2.3 圓極化天線

圓極化天線

圓極化天線量測

圓極化天線

量測

量測

量測

2.3.1 旋轉源天線旋轉源天線旋轉源天線旋轉源天線量測量測量測量測法法法法(Spinning Linear Method)

一般在做圓極化天線量測時，會旋轉線性極化訊號發射天線，進而獲得待測 天線的輻射場型，如圖2-6，若用此圖來定義圓極化的增益會有爭議，故引入一 修正因子Gc(correction factor)[13]，用來準確定義圓極化天線的增益。 )] 10 1 ( 5 . 0 [ log 20 ) ( 20 10 AR c dB G = + − 其中軸比值(AR)可由圖2-6的漣波大小去獲得。將量測到天線的最大增益以 G0(dBil)表示，此時的增益是以等方向線性極化天線作為基準(referenced to a

linear isotropic antenna)，而圓極化天線的增益可以用GCP[13]來表示

3 )

( = ₀+ c +

CP dBiC G G

G

代表此天線增益是以等方向圓極化天線作為基準(referenced to a circular isotropic

antenna)。

圖2-6 圓極化天線輻射場型

2.3.2 雙重雙重雙重雙重源天線源天線源天線源天線量測法量測法量測法量測法 (Dual-Linear Pattern Method) 再者，由於 (E jE ) 2 1 E_RHCP = _H + _V ， (E jE ) 2 1 E_LHCP = _H − _V ，我們可以分別 量測待測天線的水平極化增益及相位與垂直極化增益及相位，再代入公式去求得 圓極化的增益。 水平極化與垂及極化的電場分量可以用其實部分量與虛部分量來表示。E_H 與E_V分別代表水平極化與垂直極化的電場分量，E_Hr、E_Hi和E_Vr、E_Vi分別代 表水平極化的實部與虛部分量及垂直極化的實部與虛部分量。H_A、H_P和V_A、V_P 分別代表水平極化的振幅與相位分量及垂直極化的振幅與相位分量。 ) jE (E E_H = _Hr + _Hi ，E_V =(E_Vr +jE_Vi) ) cos(H H E_Hr = _{A P} ，E_Hi =H_Asin(H_P) ) cos(V V E_Vr = _{A P} ，E_Vi =V_Asin(V_P) )]} cos(V V ) sin(H H [ )] sin(V V ) cos(H {[H 2 1 E_RHCP = _{A P} − _{A P} + j _{A P} + _{A P} )]} cos(V V ) sin(H H [ )] sin(V V ) cos(H {[H 2 1 E_LHCP = _{A P} + _{A P} + j _{A P} − _{A P} 而不論是左手圓極化的增益還是右手圓極化的增益皆可由下式求得： ) 377 ( 10log ) ( P 2 10 E dB =

第三

第三

第三

第三章

章

章

章

洩漏波

洩漏波天線

洩漏波

洩漏波

天線

天線

天線基本原理及特性

基本原理及特性

基本原理及特性

基本原理及特性

本章我們介紹洩漏波的基本原理與特性。並簡單介紹背接金屬共平面波導結 構中的表面洩漏波。

3.1 洩漏波的基本原理與特性

洩漏波的基本原理與特性

洩漏波的基本原理與特性

洩漏波的基本原理與特性

洩漏波主要可分成兩種：空間洩漏波與表面洩漏波。在這裡我們用微帶線

(microstrip line)及共平面波導(coplanar waveguide)為例作介紹。

3.1.1 空間洩漏波空間洩漏波空間洩漏波空間洩漏波 圖3-1、3-2為微帶線的示意圖，波的傳遞為Z方向。假設Z方向的傳播常 數為k_z=β− jα(β為相位常數，α為衰減常數或是洩漏常數)，並且β、α都是 頻率的函數。在此架構下，如果β大於k ，可得一虛數₀ k_y(Y方向之傳播常數)， 表示此電磁波沿Y方向不傳遞並且隨距離衰減，意即其能量被束縛在基板中； 反之，如果β小於k ，則可以得一實數₀ k ，代表電磁波在_y Y方向具有分量，也 就是能量會輻射至空氣中。 圖3-1 YZ方向波數分解 圖3-2 微帶線結構

圖3-3為一微帶線對k 正規化後的傳播常數曲線。在₀ (I)區，由於衰減常數大 於相位常數，無法有效地產生建設性干涉，能量快速衰減，我們稱此區域為

reactive region。在(II)區，起始點為相位常數等於衰減常數的交點(β =α)，到相

位常數等於空氣波數 (β =k₀)為終點，此區域由於β <k₀，能量會向空氣傳遞， 在相對於Z軸，仰角為 1 0 cos ( ) k β θ₌ − _{的地方會有建設性干涉，故天線運用在這個}

頻段稱之為radiation region。在(III)區，因為β >k₀，能量被束縛在基板內不再向

空氣傳遞，稱此區域為bound mode region。

圖3-3 微帶線SDA分析 3.1.2 表面表面表面表面洩漏波洩漏波洩漏波洩漏波 圖3-4、3-5為共平面波導示意圖，波的傳遞為Z方向，針對一電磁波在Y 方向為衰減，意即能量只在基板裡傳遞。由於基板本身為一介質波導結構，可能 存在一表面波，假設其傳播常數k 。對該結構而言，如果_s β大於k ，可得一虛_s 數k ，代表能量不會往_x X方向傳遞，意即能量被束縛在Z方向上，這時就不會 有串擾(crosstalk)的現象發生；反之如果β小於k ，得一實數_s k ，代表電磁波在_x

橫向上有分量，使原本在Z方向上傳遞的主模會向兩側以表面波的模態洩漏，

造成電路之間的干擾。

圖3-4 XZ方向波數分解 圖3-5 共平面波導結構

圖3-6為一共平面波導與介質波導表面波正規化後的傳播常數(低頻時為TM ₀

mode)。在(I)區，由於β >k_s，能量不往橫向傳遞，稱此區域為bound region。在

(II)區，當β <k_s，能量會在基板裡相對Z軸，偏離 1 cos ( ) s k β θ ₌ − _{角度向兩側傳}

遞，稱此區域為surface leaky region。

3.2 背接金屬共平面波導上洩漏波的介紹

背接金屬共平面波導上洩漏波的介紹

背接金屬共平面波導上洩漏波的介紹

背接金屬共平面波導上洩漏波的介紹

3.2.1 背接金屬共背接金屬共背接金屬共背接金屬共平面波導洩漏波平面波導洩漏波平面波導洩漏波平面波導洩漏波 圖3-7為背接金屬共平面波導，圖3-8為該架構的正規化傳播常數與洩漏波 波數的頻率響應，此圖由SDA分析求得。(背接金屬共平面波導的SDA分析請 參考[10]) 圖3-7背接金屬共平面波導結構 圖3-8 背接金屬共平面波導SDA分析 由於洩漏波波數k 在任何頻率下皆大於相位常數_s β，使得洩漏波永遠存在。 我們可以宣稱此架構具有兩種主模：(1) CPW mode (2) PPW mode，後者在低頻 時為TEM wave。兩種電場場型如圖3-9、3-10所示。 圖3-9 CPW mode 電場分佈 圖3-10 PPW mode 電場分佈 3.2.2 背接金屬共平面波導背接金屬共平面波導背接金屬共平面波導背接金屬共平面波導 SDA 分析結果分析結果分析結果分析結果 參考[10]，我們獲得背接金屬共平面波導SDA的結果，圖3-11、3-12分別

構參數為εr =3.55、s=0.8mm、g =2.6mm、h=1.524mm。我們可以由圖3-9 觀察到k 從_s 0 GHz就恆大於β，而圖3-10的α也從0 GHz就開始有值，表示PPW 的TEM模態在任何頻率下都會混合在結構中。在12 GHz時，β k₀為1.6306、 0 k α 為0.0222。

圖3-11 正規化相位常數曲線 圖3-12 正規化衰減常數曲線

第

第

第

第四

四

四章

四

章

章

章

平板金屬波導饋入槽孔分析

平板金屬波導饋入槽孔分析

平板金屬波導饋入槽孔分析

平板金屬波導饋入槽孔分析

本章參考R. Elliott在天線理論[7]ㄧ書中，利用推導矩形金屬波導饋入槽孔 的類似方法，推導出平板金屬波導饋入槽孔的等效電路，最先是由Reuven Shavit 在1996年提出橫向的矩形槽孔分析，本論文研究則進ㄧ步推廣到旋轉的矩形槽 孔分析。

4.1

平板金屬波導饋入槽孔的等效電路推導

平板金屬波導饋入槽孔的等效電路推導

平板金屬波導饋入槽孔的等效電路推導

平板金屬波導饋入槽孔的等效電路推導

4.1.1 無窮平面金屬上的槽孔無窮平面金屬上的槽孔無窮平面金屬上的槽孔無窮平面金屬上的槽孔 圖4-1是在無窮平面金屬上蝕刻一矩形槽孔的示意圖，從Booker’s relation 我們知道此架構與一偶極天線(dipole antenna)為互補結構。如果 w<<l，我們可視 此槽孔為上下兩段於P 、₁ P 饋入的傳輸線，且在 z₂ = ± 處被短路，因此傳輸線裡l 會形成一駐波，其數學式為； sin ( ) 2 sin m slot k l z V E x w kl − = ⋅ % _(4-1) 其中V 為饋入電壓的峰值。若 2l 等於半波長，則在饋入端_m P₁P 的電壓將是最大₂ 值，如圖4-2，由於其與偶極天線為互補結構，其電壓分佈與半波長偶極天線上 的電流分佈相似。

4.1.2 Scattering method 理想的平板金屬波導其邊緣的電場不會有fringing field，如圖4-3所示。 在波導內的電場與磁場為均勻分佈，將其正規化後表示如下： V0 jkz jkz E y e y e a − − = − = − v % % _(4-2a) 0 jkz 1 jkz V H x e x e a η η − − = = v % % _(4-2b) 圖4-3 理想平板金屬波導內的電場與磁場 為了分析槽孔的特性，我們在一有限寬度理想平板金屬波導的上層金屬蝕刻一矩 形槽孔(橫向、旋轉皆可)，如圖4-4所示。另外定義一source free體積V由S封 閉面包圍，S包括了四部份:(1)S ：於₁ z=z₁的截面，(2)S ：於₂ z=z₂的截面，(3) 3 S :上下緊貼金屬板的兩面，(4)S₄：左右兩個面，其邊界條件為PMC，用意為 強迫此兩面有切線電場、垂直磁場，以符合邊界條件。 接著我們假設兩種能夠存在於S封閉面裡的場: 1 1 (E H :從無窮遠入射一, ) TEM波，受槽孔而擾動的電磁場。 2 2 (E H, ):往+Z或-Z入射的TEM電磁場。 圖4-4 平板金屬波導內槽孔示意圖

上述的兩種場型皆為此無源封閉面內可存在的解，從Reciprocity Theorem，兩者 電磁場滿足下列等式： 1 2 2 1 ( ) 0 S E ×H −E ×H ⋅dS=

∫

(4-3) 對(E H₂, ₂)我們很熟悉，就是(4-2a)、(4-2b)理想PPW內存在的場；對(E H 我₁, ₁) 們做如下假設： 1 2 1 1 1 2 1 1 , z z , z z , z z , z z a a a a z z t a at t a at a a z z t a at t a at a a E C E e E B E e H C H e H B H e γ γ γ γ − + − + = ≥ = ≤ = ≥ = − ≤

∑

∑

∑

∑

(4-4) 其中下標 t 表示橫向(transverse)，C 為往_a +Z 方向傳遞波的擾動振幅，B 為往_a -Z 方向傳遞波的擾動振幅，E 、_at H 為_{at PPW 各種模態的橫向電、磁場，Σ 則表示} PPW 裡 TEM、TE 或 TM 模態混合存在。此假設在z₁≤ ≤z z₂裡不成立，因為沒 有考慮到槽孔擾動產生的複雜模態。接著考慮邊界條件： (1) E 在_2t S 上為零， ₃ (2) H 、_1t H 在_2t S 上為零 ₄ (3) E 在_1t S 上為零，除了槽孔部份 ₃ 代入 (4-3) 式 ( _{1 2 2 1}) 0 S E ×H −E ×H ⋅dS=

∫

3 4 1 2 1 2 2 1 1 2 2 1 ( ) ( ) 0 S+S E H E H dS S+S E H E H dS ⇒

_∫

_{× − × ⋅ +}

_∫

_{× − × ⋅ =} 3 1 2 1 2 1 1 2 2 2 1 1 2 ( ) ( ) ( ) S E H dS S E H E H dS S E H E H dS ⇒

_∫

_{× ⋅ =}

_∫

_{× − × ⋅ +}

_∫

_{× − × ⋅} 1 2 1 2 ( ) slot E H dS I I ⇒

∫

× ⋅ = + (4-5) 1 1 _S ( 2 1 1 2) I =

∫

E ×H −E ×H ⋅dS 2 2 _S ( 2 1 1 2) I =

∫

E ×H −E ×H ⋅dS 在I 與₁ I 中，由於模態的正交性，最後會只剩下₂ TEM 模態。我們先討論(E H₂, ₂) 為一往+Z 方向傳的 TEM 波：因為I 為在₁ S 上積分，₁ (E H 的傳播方向為₁, ₁) -Z，

只有當γ_a等於k_TEM時(_e+γaz⋅_e−kTEMz)，乘積項才會留下來；而對 2 I 而言為在S 上₂ 積分，(E H 的傳播方向為₁, ₁) +Z，所以即使γ_a等於k_TEM(_e−γaz_⋅e−kTEMz)，其積分仍 為零，結果如下: 1 1 1 2 1 2 ( ) 2 ( ) 2 ( ) 0

TEM _S TEM TEM _slot

TEM TEM TEM S E H dS I B E H zdS B E H zdS I  _{= × ⋅ × ⋅}  ⇒ =  × ⋅ = 

∫

∫

∫

% % (4-6) 反之，考慮往-Z 方向傳的 TEM 波，可得下列式子: 2 2 1 _{1 2} 2 0 _{( )} 2 ( ) _{2 ( )} slot TEM

TEM _S TEM TEM _{TEM TEM}

S I _{E H dS} C I C E H zdS _{E H zdS} =  _{× ⋅}  _⇒ =  = × ⋅ _{× ⋅} 

∫

∫

%

_∫

_% (4-7) 由以上結果，我們可以下一個結論：入射一 TEM 波至槽孔，當因槽孔而擾動的

高階模衰減後，最後也是以 TEM 形式的波在反射及入射。得到B_TEM與C_TEM的表

示式後，我們將實際數值代入。

直接考慮旋轉φ角度的矩形槽孔，TEM 傳播方向為+Z，如圖 4-5。我們對槽

孔的正中心另定義一座標(ζ ,ξ)，首先，先做座標轉換的動作：

cos sin sin cos

sin cos cos sin

z x x z x z ξ φ ζ φ ξ φ ζ φ ξ φ φ ζ φ φ = + = − + = − + = + % % _% % % % % _{% %} % _{% %} (4-8) (4-6)、(4-7)的分母剛好為 2 倍的入射能量，在此重新定義S_TEM並將(4-2)式代入： ₍ jkz_{) (} jkz₎* TEM _{d a} 1 ad S ye x e z dydx η η − − =

∫ ∫

−% × % ⋅% = _(4-9)

重新定義座標後，(4-1)式槽孔裡的電場也要跟著做調整： sin ( ) 2 sin s s slot s k V E w k ζ ξ − = ⋅ l % l (4-10) s V 為假設從中心饋入的電壓峰值，假設槽孔內波數k_s =k₀ (1+ε_r) 2。將(4-2b) 、(4-10)代入(4-6)的分子(Appendix A)： 1 2 ( ) slot E ×H ⋅y dS

∫

% sin ( ) 1 2 sin w _{s jkz} s w s k V x e yd d w k ζ ξ ζ ξ η − − − − =

∫ ∫

l × ⋅ l l % _{% %} l 1 2V_scos K φ η = ⋅ (4-11) 1 2 2 2

cos cos( sin )

sin ( cos ) sin sin s s s s k k k K c kw k k k φ φ φ − = − l l l 由(4-9)、(4-11)可得到(4-6)： 1 2 2 2 2 cos

cos cos cos( sin )

sin ( cos ) 2 _{sin sin} s s s s TEM s s V K V k k k B c kw ad _{ad k k k} φ φ φ η _φ φ η ⋅ − = = − l l l (4-12) 同理，(4-7)： 2 2 2

cos cos cos( sin )

sin ( cos ) sin sin s s s TEM s s V k k k C c kw ad k k k φ φ φ φ − = − − l l l (4-13) 從(4-12)、(4-13)可知兩個方向擾動後的波振幅有下列關係： TEM TEM B = −C (4-14) 4.1.3 等效電路等效電路等效電路等效電路 圖 4-6 為一傳輸線上串接一正規化阻抗的示意圖。我們假設左右端有完美匹 配電路，代表不會有反射波從兩端彈回。假設傳輸線上的電壓電流波為：

( )

( )

z < 0 j z j z j z j z V z Ae Be I z Ae Be β β β β − −  = +   = − _ (4-15a)

( )

( ) z > 0 j z V z = A C e+ − β   (4-15b)

圖 4-6 傳輸線上串接一正規化阻抗示意圖 代入邊界條件至(4-15)：I

( )

0− =I

_{( )}

0 =I

( )

0+ 可得： B= − (4-16) C 如果 B 為實數 z r 2B A B = = − (4-17) 由(4-16)我們得知當 B= − 時，物理意義為一傳輸線上串接一阻抗。所以從(4-14)C 及(4-16)我們可以下一結論：平板金屬波導饋入的槽孔可以等效成傳輸線上串接 一阻抗，物理意義為槽孔截斷了上層金屬板的電流，在槽孔內部激發了電場向外 輻射。(4-17)式為槽孔對波導內部為一等效串接阻抗的正規化阻抗值，只要我們 能知道A_TEM及B_TEM便能求得其值。 從能量守恆觀點可列出下列等式：

inc ref tr rad

P =P +P +P (4-18)

我們將P_inc、 、P_ref P_tr用(4-9)的S_TEM表示：

* * 1 2 2 inc TEM ad P A A S A A η = ⋅ ⋅ = ⋅ * * 1 2 2 ref TEM ad P B B S B B η = ⋅ ⋅ = ⋅ * * * 1 ( ) ( ) ( ) ( ) ( ) ( ) 2 2 2 tr TEM ad ad P A C A C S A C A C A B A B η η = + ⋅ + ⋅ = + ⋅ + = − ⋅ − 將上列三式代回(4-18)，可得槽孔輻射的能量為： _[ 2 2 _{( ) ]}2 _{( )} 2 rad ad ad P A B A B B A B η η = − − − = − (4-19) 同樣的，只要我們能知道A_TEM及B_TEM便能求得輻射的能量值，這對我們求得等 效阻抗有很大的幫助。

4.1.4 槽孔內等效磁流的幅射能量槽孔內等效磁流的幅射能量槽孔內等效磁流的幅射能量槽孔內等效磁流的幅射能量 從天線理論一書[10]，我們知道一長度極短的電 dipole 在遠場的場如下： sin 4 j r I dz e E j r β θ ωµ θ π − ⋅ = v (4-20a) sin 4 j r I dz e H j r β φ β θ π − ⋅ = v (4-20b) 從 duality 觀點，磁 dipole 在遠場的場為： sin 4 j r m I dz e H j r β θ ωε θ π − ⋅ = v (4-21a) 4 j r m I dz e E j r β φ β π − ⋅ = − v (4-21b)

我們將(4-10)式槽孔裡的電場依 Schelkunoff Equivalence Principle 等效成磁流：

sin ( ) 2 s m s m k J E I w ζ ζ − ζ = = v l % _{% (4-22)} sin s m s V I k = l 將(4-22)代入(4-21)並對ζ 積分： 0 0 cos 0 sin ( ) sin 4 jk r w _{m s jk} w I k e H j e d d r w ζ θ θ ζ ωε θ ζ ξ π − − − − =

∫ ∫

l l l 0 0 0 2 2 2 0

[cos cos( cos )]

sin cos jk r s m s s k k e j I k r k k θ ωε θ π θ − ₋ = ⋅ − l l (4-22a) 0 0 0 2 2 2 0

[cos cos( cos )]

sin cos jk r s m s s k k e E jk I k r k k φ θ θ π θ − ₋ = − ⋅ − l l (4-22b) 有了遠場的電磁場後，要求得輻射功率，我們繼續計算波印亭向量： * 1 2 Sv= Ev×Hv 2 2 2 2 0 0 0 2 2 2 2 2 2 0

sin [cos cos( cos )]

1 2 sin cos s s s s s V k k k k r k r k k ωε θ θ π θ  ₋  =   −   l l % l (4-23) 接著我們對(4-23)做半球面積分(Appendix B)： 2 2 2 2 2 0 2 0 0 2 2 _{2 0} 2 4 2 2 0

cos cos( cos )

1 sin 1 sin 2 sin cos 1 f s s s s s P S dS V k k k k r d d k k r k π π θ θ ωε θ θ φ π θ = ⋅     −   =   −  

∫ ∫

∫ ∫

v v l l l

2 2 2 3 0 0 2 2 2 ₀ 2 0 0 2

cos cos( cos )

sin 2 sin 1 cos s s f s s s V k k k P d k k k k π θ θ θ πη θ     −   =   −    

∫

l l l (4-24) 最後我們由磁流分佈求得一矩形槽孔對空氣輻射的總功率為(4-24)。 4.1.5 等效串接阻抗值等效串接阻抗值等效串接阻抗值等效串接阻抗值 (4-19)、(4-24)皆為槽孔消耗的功率表示式，差別在(4-19)為對內的電路觀點； 而(4-24)為對外的輻射觀點。兩者應該相等，其等式為： 2 2 2 3 0 0 2 2 2 ₀ 2 0 0 2

cos cos( cos )

( ) sin 2 sin 1 cos s s rad s s s V k k k ad P B A B d k k k k π θ θ θ η πη θ     −   = − =   −    

∫

l l l (4-25) 為了計算方便，我們令 2 3 0 2 ₀ 2 2 0 2

cos cos( cos )

sin 1 cos s s k k K d k k π θ θ θ θ     −   =   −    

∫

l l ，(4-25)可得： 2 2 0 2 2 2 0 1 2 sin s s s V k A B K B ad k k η πη − = ⋅ l (4-26) 接著我們將(4-26)與(4-12)代入(4-17)的等式裡： 2 2 2 1 2 2 1 2 2 2 2 2 0 2 2 2 0 cos 2

cos cos( sin ) 2 , K sin ( cos ) sin sin 2 sin s s s s s s s s V K k k k B _{a d} r c kw V k A B k k k K ad k k φ φ φ η φ πη ⋅ ₋ = = = − − ⋅ l l l l 將K 、1 K 代入上式整理可得： 2 2 2 2 2 2 2 2 0 2 3 0 2 0 2 0 2 cos cos( sin )

4 cos sin ( cos ) 1

1 sin

cos cos( cos ) sin 1 cos s r s _s s k k c kw r k adk k _{k k} d k k π φ π φ φ ε φ θ θ θ θ     −   = ⋅   _{ } −   _{ }   _{ − }   −    

∫

l l l l

第五章

第五章

第五章

第五章

圓極化

圓極化

圓極化

圓極化背

背

背

背接金屬共平面波導

接金屬共平面波導

接金屬共平面波導

接金屬共平面波導槽孔天線設計

槽孔天線設計

槽孔天線設計

槽孔天線設計

本章我們利用第三章的表面波分析及第四章求得的槽孔等效電路來做天線 的設計。首先，我們設計出一線性極化的背接金屬共平面波導槽孔天線，接著再 運用序列轉動饋入法將四個線性極化天線組成一圓極化天線。最後附上模擬結果 與量測結果。

5.1

線性極化天線

線性極化天線

線性極化天線

線性極化天線設計流程

設計流程

設計流程

設計流程

5.1.1 表面波偏離角度表面波偏離角度表面波偏離角度表面波偏離角度 由第三章最後一部份，針對 CBCPW 的尺寸(ε_r =3.55、s=0.8 mm、g=2.6 mm、 h=1.524 mm)，我們已經有了 SDA 分析，在 12 GHz 可以求得表面波以 1 o cos beta k_s 30.0419 θ ₌ − _{= 向兩側基板傳播(} 0 1.884 s r k k = ε = 、 0 1.6311 k β = )。接著我們定義兩個方向的波長 (1) Z 方向 CPW mode 波長 g λ =λ β₀ (2) θ方向 PPW mode 波長λ_s=λ₀ ε_r ，如圖 5-1 所示。 圖 5-1 PPW 波偏離角度示意圖 利用λ_g與λ_s的三角關係，我們可以得到 s 的長度。圖 5-1 為針對 CBCPW 中右半 邊基板內的表面波行徑方向，圖中還標示了一旋轉φ角度的槽孔位於一倍波長的 位置。

5.1.2 槽孔等效電路萃取槽孔等效電路萃取槽孔等效電路萃取槽孔等效電路萃取 有了結構中表面波偏離的角度後，我們設定單位細胞(unit cell)來模擬槽孔等 效電路。一個 unit cell 大小為a d× × = ×L h 2s×λ_s =1.524 15.3446 13.2686 (mm)× × ，我們固定槽孔的寬度為 0.5 mm，並重複 4.2 節的步驟，最後可以得到如圖 5-2 的曲線。 圖 5-2 天線上槽孔旋轉角度對應的串接阻抗值 圖 5-2 為槽孔旋轉角度對應其等效電阻值的曲線，槽孔共振的長度約為 8.5 mm。 在這裡我們先提及之後的設計只會用到R Z 小於₀ 1 的部份，使用到的旋轉角度 及對應電阻值如表 5-1。

5.1.3 槽孔擺設位置槽孔擺設位置槽孔擺設位置槽孔擺設位置 在 R. Elliott 的天線理論ㄧ書中曾經介紹矩形金屬波導上的槽孔陣列設計。 在矩形金屬波導的寬邊上蝕刻縱向的矩形槽孔，利用偏移中線的多寡取決等效 導納值，如圖 5-3。設計概念是在波導末端短路，根據傳輸線理論，短路經過四 分之ㄧ波長後末端短路轉換成開路，於是輸入端看進去的導納值便是所有槽孔等 效的導納值相加，設計所有槽孔等效的導納值總和為 1，便可達到阻抗匹配，如 圖 5-4 所示。 圖 5-3 中，各個槽孔的間隔為二分之ㄧ波長而不是一倍波長，原因在於矩形 金屬波導中的主模為TE ，在波導寬面上 X 方向的電流一過了 x=0.5a 就會開始₁₀ 反向，所以雖然槽孔間距是二分之ㄧ波長，其相位相差 180 度，但靠著槽孔蝕刻 位置呈鋸齒狀交互放置在x=0.5a的上下兩側，最終可使每個槽孔內的電場方向 ㄧ致，場型在邊射方向(broadside)有最大的建設性干涉。由於波導的二分之ㄧ波 長小於空氣的波長，更可有效減少 grating lobe。 圖 5-3 矩形金屬波導饋入縱向槽孔天線示意圖 圖 5-4 矩形金屬波導饋入縱向槽孔的等效電路

參考 R. Elliott 的做法，我們將電路從並聯的導納變成串聯的阻抗，由本論 文第四章可得知平板金屬波導饋入槽孔的等效電路是串聯的阻抗值，於是我們在 平板金屬波導上每隔一個波長(介質中 PPW 的等效波長λ_s)放置一個旋轉φ角度 的矩形槽孔。由於平板金屬波導的主模是 TEM 波，上層金屬板的電流全為 Z 方 向的流向，要相差整數倍波長才會等相位，最後在波導的末端給予短路的邊界條 件(將上下板以鍍銅方式導通)，如圖 5-5，其等效電路如圖 5-6。 此外，為了讓同一列的每個槽孔輻射能量都相同，設計讓同一列的槽孔旋轉 角度皆為φ_i，而旋轉角度φ_i的大小則取決於當列槽孔數量的多寡，使其與輸入端 的Z 能達到阻抗匹配₀ (此Z 為₀ PPW 的傳輸線特性阻抗)。舉例如下：假若同一列 的槽孔數量為五個，則每個槽孔正規化後的阻抗值為 0.2，對照表 5-1，可知旋轉 角度為 77.6 度，以此類推。 圖 5-5 平板金屬波導饋入旋轉槽孔天線示意圖 圖 5-6 平板金屬波導饋入旋轉槽孔的等效電路

由 5.1.1 節得知 TEM 波在 CBCPW 上行進時偏離的角度，於是我們在背接 金屬共平面波導的上層金屬沿著這個角度蝕刻矩形槽孔，如圖 5-7。不過為了順 著 PPW 表面波行進的方向，我們將形狀改成如圖 5-8 的扇形，扇形的張角為兩 倍θ，為的是能在末端加上短路的邊界條件，而短路的地方離最近的槽孔距離為 s λ 。從圖 5-8 不難發現左右基板呈現直角三角形的形狀，表示槽孔能擺放的個數 隨著 Z 方向的列數增加而逐一遞減，例如：假設第ㄧ列有 16 個槽孔，第二列則 為 15 個，一直到第十六列為 1 個槽孔。同一列上的槽孔旋轉角度都相同，旋轉 角度對應表 5-1 決定。 圖 5-7 原始 CBCPW 架構 圖 5-8 調整後 CBCPW 架構

5.2

線性極化

線性極化

線性極化

線性極化天線模擬

天線模擬

天線模擬

天線模擬

5.2.1 箏型箏型箏型箏型天線模擬天線模擬天線模擬天線模擬 整體天線尺寸較大是爲了得到較高的輻射增益，並且因 CBCPW 隨傳播距離 增長，基板中的表面波更能完全向兩側傳遞，在 CPW 線的開路末端反射也會減 少(因為能量大部份分散到兩側由槽孔輻射出去)。在這裡我們以第一列共 16 個 槽孔開始做設計，如圖 5-9，最後左右兩邊加總共 272 個矩型槽孔。16 列上的槽 孔旋轉角度依據表 5-1 做調整，在圖 5-9 天線末端鍍銅連接上下層金屬，希望能 達到電路上的接地效果。圖 5-10 為天線饋入端附近的參數表示，調整參數將輸 入端的特性阻抗設計為 100 歐姆。 圖 5-9 模擬天線示意圖

圖 5-10 天線饋入端放大圖 5.2.2 天線場型天線場型天線場型天線場型模擬模擬模擬模擬結果結果結果結果 在開始討論天線輻射場型之前，我們必須先知道槽孔內的電場分佈情形。圖 5-11，假設在平板金屬波導裡有一 TEM 波朝 Z 方向傳遞，在 Z 軸上放置一旋轉 某角度的矩形槽孔，若矩形槽孔的L_s>>W ，則槽孔內部的電場如圖_s 5-11 所示， 只存在ξ方向的電場。一旦W 增加槽孔內可能會伴隨其他模態產生_s ζ 方向的電 場，所以W 必須夠小才行。得知只要槽孔的_s W 夠小，內部的電場就會是_s ξ方向。 所以對我們的天線而言，圖 5-12 上半部的槽孔可以視為有ㄧ總電場指向左上方 向，而下半部的槽孔可視為有ㄧ總電場指向左下方向。整個天線的電場分量，z 方向抵消，只留下 x 方向的電場。為了得到較高的增益我們將上半部的槽孔往接 地端移動半個波長，使得上半部的槽孔總電場指向右下方，此時整個天線的電 場，分量 x 方向抵消，只留下 z 方向的電場，改良過的天線，如圖 5-13。

圖 5-12 天線槽孔內電場分解 圖 5-13 上半部槽孔平移半波長後槽孔內電場分解 圖 5-14 為改良後天線的 S 參數之模擬結果，其頻寬如圖所示，由 11.35 GHz 至 12.25 GHz，12 GHz 處的 return loss 是-14.42 dB。 圖 5-15 為天線在 12 GHz 時 YZ 切面的輻射場型。對 theta 極化而言，因收 到 Z 方向同向的電場，會得到一 broadside 輻射場型；對 phi 極化而言，因收到

圖 5-16 為 12 GHz 時 XY 平面的輻射場型。對 theta 極化而言，由於 X 方向 的電場互相抵消，所以增益很小(-5 dBi 以下)；對 phi 極化而言，因收到 Z 方向 同向的電場，會得到一 broadside 輻射場型，其增益大小為 23.80 dBi。 圖 5-16 12 GHz XY 切面輻射情形 圖 5-17 為 XY 切面 Phi 極化隨頻率變化的輻射場型。我們可以明顯看出， 場型的主波束會隨頻率上升往逆時針方向轉動，且在 12 GHz 附近才有完整集中 的輻射場型。輻射場型隨頻率變化的數值整理在表 5-2。

圖 5-17 XY 切面隨頻率變化的 Phi 極化輻射場型

5.3 序列轉動饋入法

序列轉動饋入法

序列轉動饋入法 (Sequential rotation feeding method)

序列轉動饋入法

序列轉動饋入法是一個可以使線性極化天線產生圓極化效果的方法[11]，圖 5-18 為其示意圖。藉由調整線性極化天線的擺放角度與饋入相位，讓在陣列天線 內的子天線與其相鄰之子天線的擺放角度相差一固定的角度，而每個子天線的餽 入相位也與相鄰之子天線相差一固定相位差，其相位差通常藉由調整餽入的長度 去達成。 圖 5-18 序列轉動饋入法 而若要用四個線性極化天線產生圓極化效果，此四個天線的擺放角度與饋入 相位需被安排在 0°, 90°, 0°, 90°或是 0°, 90°, 180°, 270°。圖 5-19 以微帶貼片天線 為例，圖所示為 2×2 的圓極化微帶貼片天線陣列。 (a) (b) 圖 5-19 2×2 圓極化微帶貼片天線 (a) 擺放角度與饋入相位為 0°, 90°, 0°, 90° (b) 擺放角度與饋入相位為 0°, 90°, 180°, 270°

此方法的原理在於對我們所需要的圓極化波有著適當的餽入相位，因此圓極 化天線單元中的反向圓極化成分將會被抵消，只留下我們所需的成分，不過只適

用於主波束波峰處，若應用在常見的陣列天線可能使反向圓極化成分在非主波束

5.4 圓極化背接金屬共平面波導

圓極化背接金屬共平面波導

圓極化背接金屬共平面波導饋入槽孔

圓極化背接金屬共平面波導

饋入槽孔

饋入槽孔

饋入槽孔陣列天線

陣列天線

陣列天線

陣列天線

由 5.2 節 我們得到一線性極化背接金屬共平面波導饋入槽孔天線，利用 5.3 節所提供的方法，我們可以將四個線性極化的箏型天線組成一圓極化天線，並將 天線的圓極化方向設計為右手圓極化。 5.4.1 圓極化天線陣列設計圓極化天線陣列設計圓極化天線陣列設計圓極化天線陣列設計 由 5.2 節我們知道控制槽孔的位置可以決定槽孔內電場的極化方向，將箏型 天線適當調整槽孔位置後，可以得到如圖 5-20 與圖 5-21 的陣列，皆是由四片箏 型天線所組成，分別是 0°, 90°, 0°, 90°擺放方式和 0°, 90°, 180°, 270°擺放方式。 由本論文第二章可得知，天線若要產生右手圓極化效果，必須要產生正交的 電場模態與相位差，並且其電場隨時間是逆時針旋轉。如圖 5-20，Element 1 的 天線左半部槽孔往短路端平移 0.5λ_s，右半部維持不變，使得 Element 1 天線的 電場向量為-x 方向。同理，依序調整每個天線，使得 Element 2 天線的電場向量 為-z 方向，Element 3 天線的電場向量為-x 方向，Element 4 天線的電場向量為-z 方向。而每個 Element 的相位依序分別是 0°, 90°, 0°, 90°，進而滿足右手圓極化 的條件。 圖 5-21 運用同樣原理，使得 Element 1 天線的電場向量為-x 方向，Element 2 天線的電場向量為-z 方向，Element 3 天線的電場向量為 x 方向，Element 4 天線 的電場向量為 z 方向。而每個 Element 的相位依序分別是 0°, 90°, 180°, 270°，同 樣滿足右手圓極化的條件。

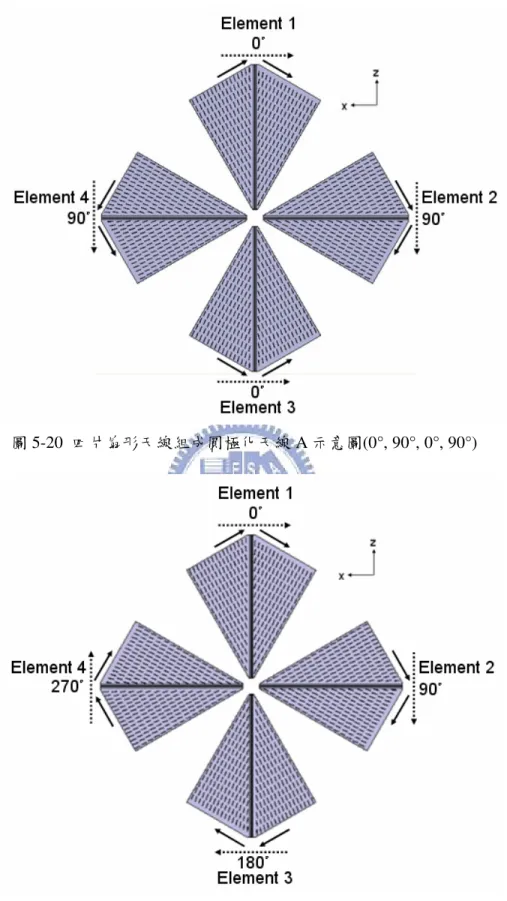

圖 5-20 四片扇形天線組成圓極化天線 A 示意圖(0°, 90°, 0°, 90°)

5.4.2 饋入電路設計饋入電路設計饋入電路設計饋入電路設計 由 5.4.1 節得知，要達成圓極化效果，必須提供適當的餽入電路。此節設計 兩個饋入電路，分別用於 0°, 90°, 0°, 90°擺放方式和 0°, 90°, 180°, 270°擺放方式。 饋入電路 A，適用於 0°, 90°, 0°, 90°擺放方式，如圖 5-22，是一個一分四的 功率分配器，使用 50 歐姆的同軸電纜接到 4 片輸入阻抗為 100 歐姆的天線端。 從電路並聯觀點而言，天線輸入阻抗應該設計在 200 歐姆才能達到阻抗匹配，但 對於 CBCPW 而言，阻抗為 200 歐姆的線寬過細不易於實現。因此我們能將天線 設計在 100 歐姆，並且用四分之一波場阻抗轉換器來達成阻抗匹配，並藉由調整 各埠的餽入長度去調整之間的相位差。 使用四分之ㄧ波長轉換將 100 歐姆匹配到 200 歐姆，需要的是特性阻抗為 141 歐姆的傳輸線，其 s=0.18 mm、g=1 mm。12GHz 的訊號在該尺寸的傳輸線上 波長為 16.23 mm，四分之ㄧ波長約為 4.06 mm。圖 5-22、5-23 為饋入電路 A 的 俯視圖及側視圖。 圖 5-22 饋入電路 A 之俯視圖 圖 5-23 饋入電路 A 側視圖 圖 5-24 為此饋入電路 A 模擬的 S 參數，S11 在該頻段皆小於-15 dB，而 S21、 S31、S41、S51 則約為-6 dB，代表能量達到一分四的效果。圖 5-25 為 port 2 與

圖 5-24 饋入電路 A 的 S 參數 圖 5-25 饋入電路 A 各埠之間相位差 同理，設計饋入電路 B，適用於 0°, 90°, 180°, 270°擺放方式，如圖 5-26。 圖 5-26、5-27 為饋入電路 B 的俯視圖及側視圖。 圖 5-26 饋入電路 B 之俯視圖 圖 5-27 饋入電路 B 側視圖 圖 5-28 為此饋入電路 B 模擬的 S 參數，S11 在該頻段皆小於-15 dB，而 S21、 S31、S41、S51 則約為-6 dB，代表能量達到一分四的效果。圖 5-29 為 port 2 與

port 3 的相位差、port 3 與 port 4 的相位差、port 4 與 port 5 的相位差、port 5 與

port 2 的相位差，在 12 GHz 處皆相差約 90 度。

饋入電路 A 與饋入電路 B 在擺放角度與饋入相位部分皆符合 5.3 節，產生 圓極化所需的饋入條件。

圖 5-28 饋入電路 B 的 S 參數 圖 5-29 饋入電路 B 各埠之間相位差 5.4.3 圓極化圓極化圓極化圓極化天線與饋入電路示意圖天線與饋入電路示意圖天線與饋入電路示意圖天線與饋入電路示意圖 我們分別將饋入電路 A、饋入電路 B 與圖 5-20、圖 5-21 的天線做結合，並 將天線與天線之間空白處用基板補起來，得到整體天線的示意圖，如圖 5-30、圖 5-31，圖上也標示鍍銅將上下兩金屬板導通的地方。 圖 5-30 天線 A 與饋入電路 A 合併示意圖

圖 5-31 天線 B 與饋入電路 B 合併示意圖

5.4.4 圓極化天線圓極化天線圓極化天線圓極化天線 S 參數參數參數參數之之之之模擬與量測模擬與量測模擬與量測結果模擬與量測結果結果 結果

圖 5-32 為天線 A 的 S 參數模擬與量測結果，在 12 GHz 處的 Return loss 約 為-14.1 dB，頻寬約為 2 GHz。

圖 5-33 為天線 B 的 S 參數模擬與量測結果，在 12 GHz 處的 Return loss 約為-12.9 dB，頻寬約為 2 GHz。 圖 5-33 天線 B 的 S 參數模擬與量測結果 5.4.5 天線輻射場型天線輻射場型天線輻射場型天線輻射場型及軸比之及軸比之及軸比之及軸比之模擬與量測模擬與量測模擬與量測結果模擬與量測結果結果 結果 天線 A 與天線 B 的輻射場型如下頁各圖所示。 圖 5-34 為天線 A 在 12 GHz 時 XY 切面右手圓極化的增益，量測增益為 24.82 dBiC。圖 5-35 為天線 A 在 12 GHz 時 XY 切面右手圓極化與左手圓極化的增益。 圖 5-36 為天線 A 在不同頻率下 XY 切面右手圓極化與左手圓極化的增益。圖 5-37 為天線 A 的軸比(Axial Ratio)隨頻率變化的圖形，軸比 3 dB 頻寬 330 MHz，從 11.95 GHz 至 12.28 GHz。 圖 5-38 為天線 B 在 12 GHz 時 XY 切面右手圓極化的增益，量測增益為 24.69 dBiC。圖 5-39 為天線 B 在 12 GHz 時 XY 切面右手圓極化與左手圓極化的增益。 圖 5-40 為天線 B 在不同頻率下 XY 切面右手圓極化與左手圓極化的增益。圖 5-41 為天線 B 的軸比(Axial Ratio)隨頻率變化的圖形，軸比 3 dB 頻寬 370 MHz，從

圖 5-34 天線 A 在 12 GHz 右手圓極化的增益

圖 5-38 天線 B 在 12 GHz 右手圓極化的增益

5.4.6 天線實體照片天線實體照片天線實體照片天線實體照片 圖 5-42(a)為天線 A 側示圖，圖 5-42(b)為天線 A 邊緣板材鍍銅圖，圖 5-42(c) 為天線 A 背面使用同軸電纜饋入圖，圖 5-42(d)為天線 A 饋入端近照圖。 (b) (a) (d) (b) 圖 5-42 天線 A 實體照片

圖 5-43(a)為天線 B 側示圖，圖 5-43(b)為天線 B 邊緣板材鍍銅圖，圖 5-43(c) 為天線 B 背面使用同軸電纜饋入圖，圖 5-43(d)為天線 B 饋入端近照圖。 (b) (a) (d) (c) 圖 5-43 天線 B 實體照片
