具有散熱裝置之太陽能功率優化器

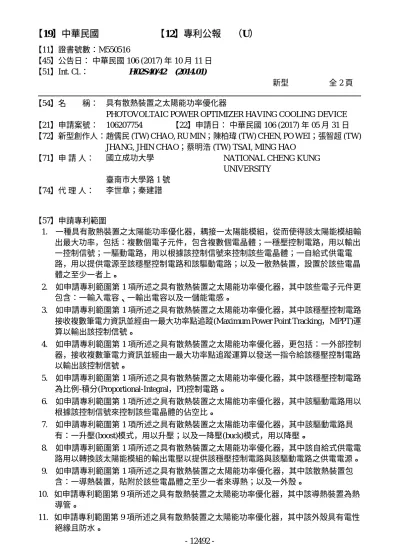

【19】中華民國　　　　　　【12】專利公報 　（U）

PHOTOVOLTAIC POWER OPTIMIZER HAVING COOLING DEVICE 【21】申請案號： 106207754 【22】申請日： 中華民國 106 (2017) 年 05 月 31 日 【72】新型創作人：趙儒民 (TW) CHAO, RU MIN；陳柏瑋 (TW) CHEN, PO WEI；張智超 (TW)

JHANG, JHIN CHAO；蔡明浩 (TW) TSAI, MING HAO

【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG

UNIVERSITY 臺南市大學路 1 號 【74】代 理 人： 李世章；秦建譜 【57】申請專利範圍 1.　一種具有散熱裝置之太陽能功率優化器，耦接一太陽能模組，從而使得該太陽能模組輸 出最大功率，包括：複數個電子元件，包含複數個電晶體；一穩壓控制電路，用以輸出 一控制信號；一驅動電路，用以根據該控制信號來控制該些電晶體；一自給式供電電 路，用以提供電源至該穩壓控制電路和該驅動電路；以及一散熱裝置，設置於該些電晶 體之至少一者上。 2.　如申請專利範圍第 1 項所述之具有散熱裝置之太陽能功率優化器，其中該些電子元件更 包含：一輸入電容、一輸出電容以及一儲能電感。 3.　如申請專利範圍第 1 項所述之具有散熱裝置之太陽能功率優化器，其中該穩壓控制電路 接收複數筆電力資訊並經由一最大功率點追蹤(Maximum Power Point Tracking，MPPT)運 算以輸出該控制信號。 4.　如申請專利範圍第 1 項所述之具有散熱裝置之太陽能功率優化器，更包括：一外部控制 器，接收複數筆電力資訊並經由一最大功率點追蹤運算以發送一指令給該穩壓控制電路 以輸出該控制信號。 5.　如申請專利範圍第 1 項所述之具有散熱裝置之太陽能功率優化器，其中該穩壓控制電路 為比例-積分(Proportional-Integral，PI)控制電路。 6.　如申請專利範圍第 1 項所述之具有散熱裝置之太陽能功率優化器，其中該驅動電路用以 根據該控制信號來控制該些電晶體的佔空比。 7.　如申請專利範圍第 1 項所述之具有散熱裝置之太陽能功率優化器，其中該驅動電路具 有：一升壓(boost)模式，用以升壓；以及一降壓(buck)模式，用以降壓。 8.　如申請專利範圍第 1 項所述之具有散熱裝置之太陽能功率優化器，其中該自給式供電電 路用以轉換該太陽能模組的輸出電壓以提供該穩壓控制電路與該驅動電路之供電電源。 9.　如申請專利範圍第 1 項所述之具有散熱裝置之太陽能功率優化器，其中該散熱裝置包 含：一導熱裝置，貼附於該些電晶體之至少一者來導熱；以及一外殼。 10. 如申請專利範圍第 9 項所述之具有散熱裝置之太陽能功率優化器，其中該導熱裝置為熱 導管。 11. 如申請專利範圍第 9 項所述之具有散熱裝置之太陽能功率優化器，其中該外殼具有電性 絕緣且防水。 12492

-圖式簡單說明 從以下結合所附圖式所做的詳細描述，可對本揭露之態樣有更佳的了解。需注意的是， 根據業界的標準實務，各特徵並未依比例繪示。事實上，為了使討論更為清楚，各特徵的尺 寸都可任意地增加或減少。 [圖 1]係根據本揭露實施例之太陽能系統之系統方塊圖。 [圖 2]係根據本揭露實施例之太陽能功率優化器的散熱裝置之示意圖。 (2) 12493
