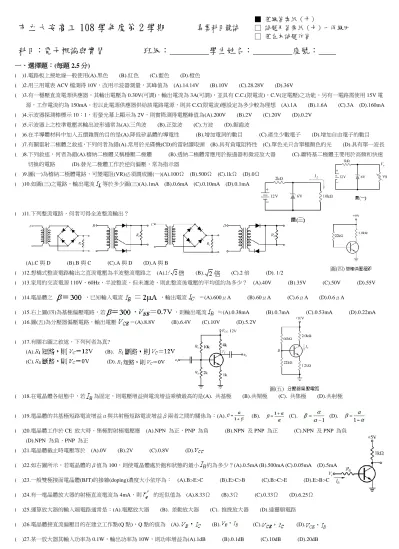

市立大安高工 108 學年度第 2 學期 專業科目競試

■ 僅繳答案紙(卡)

□ 試題及答案紙(卡)一併繳回

□ 僅在本試題作答

科目:電子概論與實習 班級: 學生姓名: 座號:

一、選擇題:(每題 2.5 分)

( )1.電路板上接地線一般使用(A).黑色 (B).紅色 (C).藍色 (D).橙色

( )2.用三用電表 ACV 檔測得 10V,改用示波器測量,其峰值為 (A).14.14V (B).10V (C).28.28V (D).36V

( )3.有一穩壓直流電源供應器,其輸出電壓為 0.30V(可調),輸出電流為 3A(可調),並具有 C.C.(限電流),C.V(定電壓)之功能。另有一電路需使用 15V 電 源,工作電流約為 150mA。若以此電源供應器供給該電路電源,則其 C.C(限電流)應設定為多少較為理想 (A).1A (B).1.6A (C).3A (D).160mA ( )4.示波器探測棒標示 10:1,若螢光幕上顯示為 2V,則實際測得電壓峰值為(A).200V (B).2V (C).20V (D).0.2V

( )5.示波器上之校準電壓其輸出波形通常為(A).三角波 (B).正弦波 (C).方波 (D).鋸齒波

( )6.在半導體材料中加入五價雜質的目的是(A).降低矽晶體的導電性 (B).增加電洞的數目 (C).產生少數電子 (D).增加自由電子的數目 ( )7.有關雷射二極體之敘述,下列何者為錯(A).常用於光碟機(CD)的雷射讀取頭 (B).具有負電阻特性 (C).單色光只含單種顏色的光 (D).具有單一波長 ( )8.下列敘述,何者為錯(A).稽納二極體又稱穩壓二極體 (B).透納二極體常應用於振盪器和微波放大器 (C).蕭特基二極體主要用於高頻和快速

切換的電路 (D).發光二極體工作於逆向偏壓,常為指示器

( )9.圖(一)為稽納二極體電路,可變電阻(VR)必須調成圖(一)(A).100Ω (B).500Ω (C).1kΩ (D).0Ω ( )10.如圖(三)之電路,輸出電流 等於多少圖(三)(A).1mA (B).0.6mA (C).0.10mA (D).0.1mA

( )11.下列整流電路,何者可得全波整流輸出?

(A).C 與 D (B).B 與 C (C).A 與 D (D).A 與 B

( )12.想橋式整流電路輸出之直流電壓為半波整流電路之 (A). (B). (C).2 倍 (D). 1/2

( )13.家用的交流電源 110V、60Hz,半波整流,但未濾波,則此整流後電壓的平均值約為多少? (A).40V (B).35V (C).50V (D).55V

( )14.電晶體之 ,已知輸入電流 ,輸出電流 =(A).600μA (B).60μA (C).6μA (D).0.6μA

( )15.右上圖(四)為基極偏壓電路,若 ,則輸出電流 ≒(A).0.38mA (B).0.7mA (C).0.53mA (D).0.22mA ( )16.圖(五)為分壓器偏壓電路,輸出電壓 =(A).8.8V (B).6.4V (C).10V (D).5.2V

( )17.有關右圖之敘述,下列何者為真?

(A). (B).

(C). (D).

( )18.在電晶體各組態中,若 為固定,則電壓增益與電流增益乘積最高的是(A). 共基極 (B).共閘極 (C). 共集極 (D).共射極

( )19.電晶體的共基極短路電流增益α與共射極短路電流增益β兩者之間的關係為:(A). (B). (C). (D).

( )20.電晶體工作於 CE 放大時,集極對射極電壓應 (A).NPN 為正,PNP 為負 (B).NPN 及 PNP 為正 (C).NPN 及 PNP 為負 (D).NPN 為負,PNP 為正

( )21.電晶體截止時電壓等於 (A).0V (B).2V (C).0.8V (D).

( )22.如右圖所示,若電晶體的β值為 100,則使電晶體處於飽和狀態的最小 約為多少?(A).0.5mA (B).500mA (C).0.05mA (D).5mA

( )23.一般雙極接面電晶體(BJT)的摻雜(doping)濃度大小依序為: (A).B>E>C (B).E>C>B (C).B>C>E (D).E>B>C

( )24.有一電晶體放大器的射極直流電流為 4mA,則 的近似值為 (A).8.33Ω (B).3Ω (C).0.33Ω (D).6.25Ω

( )25.運算放大器的輸入端電路通常是:(A).電壓放大器 (B). 差動放大器 (C). 推挽放大器 (D).達靈頓電路

( )26.電晶體接直流偏壓目的在建立工作點(Q 點),Q 點的值為 (A). (B). (C). (D).

( )27.某一放大器其輸入功率為 0.1W,輸出功率為 10W,則功率增益為(A).1dB (B).0.1dB (C).10dB (D).20dB 圖(四)

圖(五)

(2)

( )28.下列何者不是達靈頓電路之特點 (A).高電流增益 (B).低輸出阻抗 (C).高輸入阻抗 (D).高電壓增益

( )29.下列關於電晶體基本放大電路組態特性的敘述,何者錯誤? (A).共射極組態放大電路又稱為射極隨耦器 (B).共射極組態兼具有電流放大與電 壓放大的作用 (C).共基極組態放大電路的高頻響應最佳 (D).共射極組態之輸入與輸出信號相位差 180 度

( )30.下列何者為電壓隨耦器的特性? (A).沒有回授電路 (B).高輸出阻抗 (C).低輸入阻抗 (D).沒有電壓增益 ( )31.若將反相放大器的輸入電阻改換成電容器,稱為 (A).微分器 (B).積分器 (C).加法器 (D).比較器 ( )32.圖(六)所示的電路,其輸出電壓 = (A). 10V (B). -20V (C). 20V (D). -10V

( )33.圖(七)所示的電路,其輸出電壓 = (A). 15V (B). -20V (C). -15V (D). 20V

( )34.有關理想放大器的特性,下列何者不正確?

(A).頻帶寬度無窮大 (B).輸出阻抗無窮大 (C).輸入阻抗無窮大 (D).電壓增益無窮大

( )35.如下圖所示電路,其輸出電壓 為多少? (A). -9V (B). -7V (C). 4V (D). 3V

( )36.如圖所示電路, ,則輸出電壓 為多少?

(A). -6V (B). -12V (C).6V (D).12V

( )37.如圖所示電路, ,則輸出電壓 為多少?

(A).7V (B). -9V (C). -7V (D).9V

( )38.如下圖所示電路及電晶體之特性曲線,假設電晶體原來的工作點為 Q 點,則當 RB電阻變大時,其新的工作點應近似於那一點?

(A).D 點 (B).B 點 (C).C 點 (D).A 點

( )39.如圖所示電路,電晶體的β=120,VCE(sat)=0.2 伏特,VBE(act)= VBE(sat)=0.7 伏特,稽納二極體之稽納崩潰電壓 VZ=5.6 伏特,當 Vi=3 伏特時,Vo約為

(A).5.9 伏特 (B).9 伏特 (C).7.3 伏特 (D).4.3 伏特

( )40.接續上圖所示電路,電晶體的β=120,VCE(sat)=0.2 伏特,VBE(act)= VBE(sat)=0.7 伏特,稽納二極體之稽納崩潰電壓 VZ=5.6 伏特,當 Vi=3 伏特,流過稽納 二極體之電流 I 約為 (A).0 毫安培 (B).5.17 毫安培特 (C).4.9 毫安培 (D).5.3 毫安培

圖(六)

圖(七)

(3)

答案:

一、選擇題:(每題 2.5 分)

1.(A)、 2.(A)、 3.(D)、 4.(C)、 5.(C)、 6.(D)、 7.(B)、 8.(D)、 9.(C)、10.(B)、

11.(B)、12.(C)、13.(C)、14.(A)、15.(A)、16.(D)、17.(B)、18.(D)、19.(D)、20.(A)、

21.(D)、22.(C)、23.(D)、24.(D)、25.(B)、26.(C)、27.(D)、28.(D)、29.(A)、30.(D)、

31.(A)、32.(B)、33.(C)、34.(B)、35.(A)、36.(C)、37.(B)、38.(A)、39.(D)、40.(A)

解析:

一、選擇題:

1.電力系統之接地線用綠色,電路板用黑色,紅與藍色大都作為火線,橙色則少用

2.三用電表之 ACV 為有效值(V),示波器可觀峰對峰值,則

3.電源供應之電流應較電路電流稍大些,太大時,有可能損壞電路元件。調 160mA 較合適 4.10:1 是將電壓值縮小 10 倍顯示,故實際值應乘以 10 倍,則 2V×10=20V

5.示波器校正電壓之規則為方波、 輸出電壓、約 1kHz 輸出頻率

6.摻入雜質,目的在增強半導體之導電性,加入 5 價雜質,可增加自由電子數目 7.電射代表光的放大,是由激發輻射的散發所得,不具有負電阻特性

8.發光二極體工作於順向偏壓

9.

10.

11.橋式與中間抽頭式全波整流器安裝之二極體,由左至右,其方向相同者,才是正確 12.橋式為全波整流電路,其直流電壓值應為半波整流電路之 2 倍

13.

14.

15.

16.

17.

18.

20.電晶體於放大作用時,集極應接逆向偏壓,即 N 接正,P 接負 21.電晶體於截止區時,電流為零,電壓等於電壓源,即

22.

23.以目前的 IC 半導體製造技術而言,由摻雜而形成的順序依次為 C、B、E 極, 故摻雜濃度的大小依序為 E、B、C 極 24.25mV/4mA=6.25

25.電晶體三組態,共射極(CE)交流輸出與輸入信號,相差 180 度 26.

27.

(4)

28.達靈頓電路之特性為:(1)電流增益大,(2)電壓增益接近 1,(3)輸入阻抗高,(4)輸出阻抗低,(5)適合作阻抗匹配之電路 29.共集極(CC)因電壓增益為 1,使得輸入=輸出電壓,又稱為射極隨耦器,或稱緩衝器

30.電壓隨耦器之電壓增益近似於 1,即輸出與輸入電壓近似相同,如同沒有電壓增益 31.以電容器作為輸入元件,可使輸出正比於輸入電壓之改變率,具微分效果之作用 32.

33.

34.理想放大器之特性:(1)輸入電阻無限大,(2)輸出電阻為 0,(3)開路增益無限大(4)頻寬無限大,(5)共模拒斥比 CMRR 無限大

35.

36.圖示為非反相器,則

37.

39.(1)

(2) ,在工作區內

(3) =4.3V

Zener 未崩潰→IZ

=0mA
