【請務必擇一勾選】適用班級：機械二甲乙、製圖二甲乙 或不適用班級：
第 1 頁（共 3 頁）

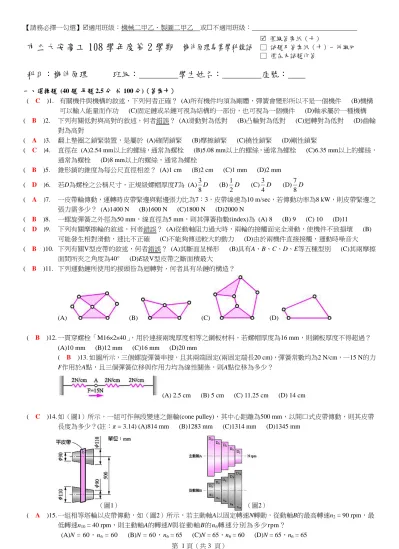

市立大安高工 108 學年度第 2 學期 機件原理專業學科競試
僅繳答案紙（卡）
□ 試題及答案紙（卡）一併繳回
□ 僅在本試題作答
科目：機件原理 班級： 學生姓名： 座號：
一、 選擇題 (40 題 每題 2.5 分 共 100 分)（答案卡）
( C )1. 有關機件與機構的敘述，下列何者正確？ (A)所有機件均須為剛體，彈簧會變形所以不是一個機件 (B)機構 可以輸入能量而作功 (C)固定鏈或呆鏈可視為結構的一部份，也可視為一個機件 (D)軸承屬於一種機構 ( B )2. 下列有關低對與高對的敘述，何者錯誤？ (A)滑動對為低對 (B)凸輪對為低對 (C)迴轉對為低對 (D)齒輪
對為高對
( A )3. 翻上墊圈之鎖緊裝置，是屬於 (A)確閉鎖緊 (B)摩擦鎖緊 (C)撓性鎖緊 (D)剛性鎖緊
( C )4. 直徑在 (A)2.54 mm以上的螺絲，通常為螺栓 (B)5.08 mm以上的螺絲，通常為螺栓 (C)6.35 mm以上的螺絲，
通常為螺栓 (D)8 mm以上的螺絲，通常為螺栓
( B )5. 錐形銷的錐度為每公尺直徑相差？ (A)1 cm (B)2 cm (C)1 mm (D)2 mm ( D )6. 若D為螺栓之公稱尺寸，正規級螺帽厚度T為 (A)3
8D (B)1
2D (C)3
4D (D)7 8 D
( A )7. 一皮帶輪傳動，運轉時皮帶緊邊與鬆邊張力比為7：3，皮帶線速為10 m/sec，若傳動功率為8 kW，則皮帶緊邊之 張力需多少？ (A)1400 N (B)1600 N (C)1800 N (D)2000 N
( B )8. 一螺旋彈簧之外徑為50 mm，線直徑為5 mm，則其彈簧指數(index)為 (A) 8 (B) 9 (C) 10 (D)11
( D )9. 下列有關摩擦輪的敘述，何者錯誤？ (A)從動軸阻力過大時，兩輪的接觸面完全滑動，使機件不致損壞 (B) 可能發生相對滑動，速比不正確 (C)不能夠傳送較大的動力 (D)由於兩機件直接接觸，運動時噪音大 ( B )10. 下列有關V型皮帶的敘述，何者錯誤？ (A)其斷面呈梯形 (B)具有A、B、C、D、E等五種型別 (C)其兩摩擦
面間所夾之角度為40° (D)E級V型皮帶之斷面積最大
( B )11. 下列運動鏈所使用的接頭皆為迴轉對，何者具有呆鏈的構造？
(A) (B) (C) (D)
( B )12. 一貫穿螺栓「M16×2×40」，用於連接兩塊厚度相等之鋼板材料，若螺帽厚度為16 mm，則鋼板厚度不得超過？
(A)10 mm (B)12 mm (C)16 mm (D)20 mm
( B )13. 如圖所示，三個螺旋彈簧串接，且其兩端固定(兩固定端長20 cm)，彈簧常數均為2 N/cm，一15 N的力 F作用於A點，且三個彈簧位移與作用力均為線性關係，則A點位移為多少？
(A) 2.5 cm (B) 5 cm (C) 11.25 cm (D) 14 cm
( C )14. 如（圖1）所示，一組可作無段變速之錐輪(cone pulley)，其中心距離為500 mm，以開口式皮帶傳動，則其皮帶 長度為多少？(註：π = 3.14) (A)814 mm (B)1283 mm (C)1314 mm (D)1345 mm
（圖1） （圖2）
( A )15. 一組相等塔輪以皮帶傳動，如（圖2）所示，若主動軸A以固定轉速N轉動，從動軸B的最高轉速n2 = 90 rpm，最 低轉速n10 = 40 rpm，則主動軸A的轉速N與從動軸B的n6轉速分別為多少rpm？
(A)N = 60，n6 = 60 (B)N = 60，n6 = 65 (C)N = 65，n6 = 60 (D)N = 65，n6 = 65
【請務必擇一勾選】適用班級：機械二甲乙、製圖二甲乙 或不適用班級：
第 2 頁（共 3 頁）
( B )16. 一組內切圓錐形摩擦輪的主動輪與被動輪之轉速比為 3 ：1，兩迴轉軸之夾角為30°，則被動輪半頂角為主動輪
半頂角的多少倍？ (A)1
2 (B)2 (C)
1
1
tan 1 3 3 30 tan 1
3 3
(D)
1
30 1
tan 1 3 3
( C )17. 如（圖3）所示之輪系，A輪齒數為20齒，B輪齒數為40齒，內齒輪C之齒數為100齒，若A輪轉速為順時針方向400 rpm，則C輪之轉向及轉速為(A)順時針方向40 rpm (B)逆時針方向40 rpm (C)逆時針方向80 rpm (D)順時針 方向80 rpm
（圖3） （圖4）
( B )18. 一周轉輪系如（圖4）所示，齒輪A、B與C的齒數分別為10齒、20齒與10齒，而D為50齒之內齒輪，齒輪B與C為 一體且套於同一軸線，若齒輪A順時針旋轉，轉速為300 rpm，齒輪D逆時針旋轉，轉速為52 rpm，下列敘述何者 正確？(A)輪系臂m順時針旋轉，轉速為10 rpm (B)輪系臂m逆時針旋轉，轉速為20 rpm (C)齒輪B順時針旋 轉，轉速為90 rpm (D)齒輪B逆時針旋轉，轉速為120 rpm
( B )19. 回歸輪系中，若輪系值為 1
12，且所有齒輪模數相同，則可以採用下列何組齒輪配合(以下數字代表各齒輪之齒 數)？ (A)24 15
48 90
(B)15 12 45 48
(C)13 16 52 48
(D)20 30 80 90
( C )20. 如（圖5）所示之起重機輪系，其齒輪A、B、C與D的齒數標示於圖中，已知其曲柄K的半徑R為400 mm，捲筒直 徑d為250 mm，若在曲柄上施力F = 150 N，且不計摩擦損耗下，則能吊起的重量W為多少N？(A)5000 (B)6250 (C)7500 (D)8750
（ D ） 1.關於標註為「L-2N M16×1-6g5g」的螺紋，下列敘述何者正確？
(A)16 表示螺紋大徑 16 吋 (B)L 表示大螺紋 (C)1 表示螺紋紋數為 1 (D)6g5g 表示外螺紋節徑與外徑的公差 等級。【97 統測】
（ A ） 2.一台螺旋起重機的螺桿為雙螺紋(double thread)，其螺紋螺距為 10 mm，手柄作用的力臂長度為 250 mm，摩擦 損失為 25 %。若在垂直於手柄方向施力 60 N，則能舉起的最大重量約為多少 N？
(A)3500 (B)4600 (C)5800 (D)7000。【97 統測】
（ B ） 3.一對嚙合之漸開線外接標準正齒輪，其模數(Module)為 4，壓力角為 20 度，齒數分別為 24 齒與 30 齒，則兩輪 中心距為多少 mm？ (A)104 (B)108 (C)208 (D)216。【99 統測】
（ D ） 4.下列關於齒輪的敘述，何者不正確？
(A)兩嚙合齒輪之節圓必相切於一固定點，此點稱為節點 (B)節圓之直徑簡稱為節徑 (C)周節等於齒間與齒厚 之和 (D)兩嚙合齒輪之工作深度等於齒冠與齒根之和。【99 統測】
（ C ） 5.有一塊狀制動機構如圖所示，其中 a = 40 cm，b = 160 cm，c = 20 cm，摩擦輪鼓直徑 40 cm 順時針方向旋轉，
若需 72000 N-cm 制動扭距方可完成剎車，若施力槓桿端作用力 P = 1960 N，則塊狀制動器與輪鼓間摩擦係數 至少需若干？(A)0.32 (B)0.38 (C)0.45 (D)0.52。【99 統測】
【請務必擇一勾選】適用班級：機械二甲乙、製圖二甲乙 或不適用班級：
第 3 頁（共 3 頁）
（ D ） 6.下列關於離合器的敘述，何者不正確？
(A)流體離合器其結合與分離時所產生之衝擊較方爪離合器小 (B)圓盤離合器是屬於摩擦離合器 (C)方爪離 合器作連接時，兩軸須停止迴轉 (D)超越式離合器當主動軸正、逆轉時，均能傳遞扭矩。【100 統測】
（ D ） 7.一平鍵尺寸 18 mm×12 mm×100 mm，安裝於直徑 60 mm 軸上，若傳動 6000 N-cm 扭力矩，該鍵所承受應力，
下列何者正確？(A)壓應力 124 N/cm2 (B)壓應力 222 N/cm2 (C)剪應力 66 N/cm2 (D)剪應力 111 N/cm2
【100 統測】
（ A ） 8.萬向接頭(universal joint)使用副軸(或中間軸)的主要功用為何？
(A)使從動軸的角速度和主動軸的角速度相同 (B)增加從動軸角速度變化的範圍 (C)增加萬向接頭的強度 (D)簡化萬向接頭的裝配。【101 統測】
（ C ） 9.下列何種聯結器不屬於剛性聯結器？(A)套筒聯結器 (B)分筒聯結器 (C)歐丹聯結器 (D)凸緣聯結器。
【102 統測】
（ D ） 10.下列有關齒輪各部名稱的敘述，何者錯誤？(A)齒腹為節圓至齒根圓的輪齒曲面 (B)徑節為每吋節圓直徑所 含之齒數 (C)齒冠為節圓至齒頂圓的徑向長度 (D)壓力角為作用線與齒輪中心連線的夾角。【102 統測】
（ D ） 11.鍵的功能為動力傳送，下列何者是依賴摩擦力原理且只適合輕負載傳送？
(A)滑鍵(Slide Key) (B)甘迺迪鍵(Kennedy Key) (C)半圓鍵(Woodruff Key) (D)鞍鍵(Saddle Key)。【103 統測】
（ C ） 12.一自行車輪胎直徑為 60cm，其前後鏈輪的齒數分別為 60 齒與 20 齒，若踩腳踏板 10 圈，自行車約可前進多少 m？(A)6π (B)12π (C)18π (D)24π。【103 統測】
（ A ） 13.有一帶制動器，其緊邊張力為 100N，鬆邊張力為 30N，若鼓輪的直徑為 200mm，角速度為 1rad/s，則制動器 的制動功率為多少瓦特(W)？(A)7 (B)14 (C)7000 (D)14000。【104 統測】
（ D ） 14.一對相互嚙合之內接正齒輪，若其徑節(diametral pitch)為 4，齒數分別為 T1=32，T2=56，則兩齒輪的中心距為 多少吋？(A)22 (B)11 (C)6 (D)3。【104 統測】
（ A ） 15.已知一鍵之寬、高、長分別為 5、5、20 mm，裝於直徑 20 mm 之軸上，若鍵的受力為 2000 N，則有關該鍵所 承受的應力，何者正確？(A)壓應力 40 N/mm2 (B)壓應力 20 N/mm2 (C)剪應力 40 N/mm2 (D)剪應力 80 N/mm2【98 統測】
（ B ） 16.下列關於滾子鏈條傳動的敘述，何者錯誤？
(A)用於水平傳動時，鏈條應將其緊邊置於上方，鬆邊置於下方 (B)鏈輪的輪齒數愈少，從動鏈輪轉速的變動 範圍也愈小 (C)鏈輪的輪齒數過少，易生擺動及噪音；過多則易脫離鏈輪 (D)接觸角應在 120°以上，兩軸中 心距離為鏈條節距的 20～50 倍左右。【98 統測】
（ A ） 17.若一螺旋線的導程為 L，圓柱直徑為 d，導程角為θ，螺旋角為β，則下列何者正確？
(A)L = π d tan θ (B)tan β = L / ( π d ) (C)θ + β = π (D)d = L / ( tan θ )。
【102 統測】
（ D ） 18.下列何種鏈條僅適用於低轉速之動力傳達？(A)雷諾無聲鏈 (B)莫斯無聲鏈 (C)滾子鏈 (D)塊狀鏈。
【102 統測】
( A ) 19.下列有關歐丹聯結器連接之兩傳動軸的使用情況，何者正確？
(A)兩軸須互相平行，可容許小偏心距離，兩軸角速度相同 (B)兩軸須互相平行，可容許小偏心距離，兩軸角 速度不相同 (C)兩軸不須互相平行，且兩軸夾角愈大，兩軸角速度比愈大 (D)兩軸不須互相平行，且兩軸 夾角愈大，兩軸角速度比愈小
( B )20. 帶狀制動器，緊邊張力 F1，鬆邊張力 F2，鼓輪之直徑為 D，則制動扭矩為？ (A)（F1+F2）*D/2 (B) （F1-F2）
*D/2 (C) F2*D/2 (D) F1*D/2
