可信跨链服务
用户指南
文档版本 01
发布日期 2022-02-21
版权所有 © 华为技术有限公司 2022。 保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传 播。
商标声明
和其他华为商标均为华为技术有限公司的商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。
注意
您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或 特性可能不在您的购买或使用范围之内。除非合同另有约定，华为公司对本文档内容不做任何明示或暗示的声 明或保证。
由于产品版本升级或其他原因，本文档内容会不定期进行更新。除非另有约定，本文档仅作为使用指导，本文 档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
目 录
1 入门指引...1
2 注册区块链... 3
3 购买跨链通道... 7
4 配置跨链通道... 8
5 触发跨链交易...10
6 浏览交易信息...12
用户指南 目 录
1
入门指引
可信跨链服务（Trusted Cross-Chain Service，简称TCS）提供区块链注册、购买跨链 通道等功能。以下为TCS服务使用流程，希望对您的使用有所引导及帮助。
说明
当前仅“华北-北京四”区域支持可信跨链服务。
1. 注册区块链
将区块链注册到TCS中，目前只支持Hyperledger Fabric类型的区块链。
2. 购买跨链通道
基于已经注册的区块链，选择两个区块链进行跨链操作。
3. 配置跨链通道
对跨链通道进行跨链读、跨链写、跨链查询账本等配置操作。
4. 触发跨链交易
用户指南 1 入门指引
通过接入点（RESTful接口）触发跨链交易，交易信息会记录在跨链服务中。
5. 浏览交易信息
浏览最新区块信息、交易信息、趋势等数据。
用户指南 1 入门指引
2
注册区块链
将需要进行跨链操作的区块链注册到TCS中，目前只支持华为云BCS服务提供的 Hyperledger Fabric类型的区块链。注册成功后，支持修改和删除已注册成功的区块 链。
前提条件
● 已购买Hyperledger Fabric区块链服务，详细操作请参基于CCE集群。
● 安装并实例化跨链辅助合约和跨链业务合约。跨链辅助合约可在TCS控制台总览界 面右侧下载，链代码名称为固定值tcshelper；跨链业务合约需要您基于业务场景 进行开发，具体开发可参考开发指南。
● 下载对应区块链服务的配置文件和证书文件，支持yaml和json格式，详细操作请 参考下载SDK配置和证书。
a. 下载配置文件时请参考如下表2-1填写参数。（以下截图的区块链类型是联盟 链）
用户指南 2 注册区块链

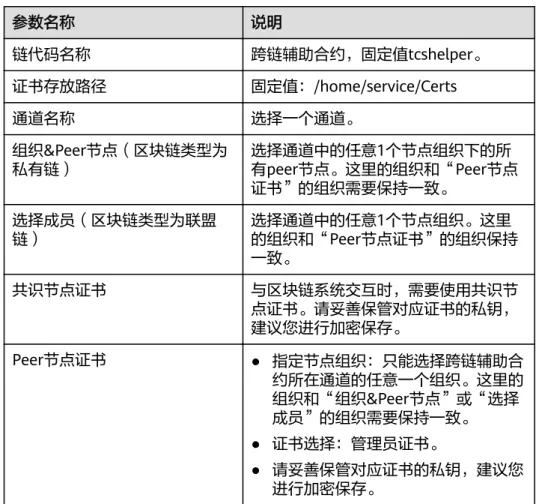

表2-1 参数说明
参数名称 说明
链代码名称 跨链辅助合约，固定值tcshelper。
证书存放路径 固定值：/home/service/Certs
通道名称 选择一个通道。
组织&Peer节点（区块链类型为 私有链）
选择通道中的任意1个节点组织下的所 有peer节点。这里的组织和“Peer节点 证书”的组织需要保持一致。
选择成员（区块链类型为联盟
链） 选择通道中的任意1个节点组织。这里
的组织和“Peer节点证书”的组织保持 一致。
共识节点证书 与区块链系统交互时，需要使用共识节
点证书。请妥善保管对应证书的私钥，
建议您进行加密保存。
Peer节点证书 ● 指定节点组织：只能选择跨链辅助合 约所在通道的任意一个组织。这里的 组织和“组织&Peer节点”或“选择 成员”的组织需要保持一致。
● 证书选择：管理员证书。
● 请妥善保管对应证书的私钥，建议您 进行加密保存。
b. 将下载的配置文件解压出yaml文件备用。获取解压出来的orderer文件夹和 peer文件夹，并压缩成zip文件，目录结构参考如下截图，请以实际下载的文 件为准。
tls文件中的这三个文件名称是固定的：ca.crt，server.crt，server.key。
图2-1 目录结构
操作步骤
步骤1 登录可信跨链服务管理控制台，进入“总览”页面。
用户指南 2 注册区块链
步骤2 在“总览”页面的注册区块链，单击“开始注册”。
步骤3 在“注册区块链”页面，按照如下表2-2填写配置信息。
说明
必须从同一个Hyperledger Fabric服务下载配置文件和证书。
表2-2 基本信息
参数 描述
区块链名称 区块链注册在TCS中的名称。
支持英文字符、数字及中划线，不能以中划线开头，长度为4-24 个字符。
描述 描述节点信息。
区块链类型 目前只支持华为云BCS服务提供的Hyperledger Fabric。
合约名称 跨链合约名称，支持增加20个。
支持英文字符、数字及中划线，不能以中划线开头，长度为4-24 个字符。
配置文件 Hyperledger Fabric服务的yaml或json格式的配置文件，详细操 作请参考下载SDK配置和证书。
证书 Hyperledger Fabric服务的证书文件，将orderer文件和peer节点 管理证书放在一个zip压缩包，详细操作请参考下载SDK配置和证 书。
步骤4 单击“立即注册”。
步骤5 注册完成后，在“已注册区块链”页面生成一条记录，在“操作”列下载配置文件和 证书。请妥善保管对应证书的私钥，建议您进行加密保存。
----结束
用户指南 2 注册区块链
后续操作
注册成功后，支持修改和删除已注册区块链。
步骤1 在“已注册区块链”页面，单击“操作”列“更多 > 编辑”。
步骤2 在打开的页面，根据需要更新区块链的描述信息、合约名称、配置文件、证书。
步骤3 单击“确定”。
步骤4 在打开的提示框中，单击“确认”完成更新。
步骤5 若需要删除该区块链，单击“操作”列“更多 > 删除”。删除区块链前，请先删除对 应的跨链通道。
----结束
用户指南 2 注册区块链
3
购买跨链通道
基于已经注册的区块链，选择其中两个进行跨链操作。
操作步骤
步骤1 登录可信跨链服务管理控制台，进入“总览”页面。
步骤2 在“总览”页面的购买跨链通道，单击“前往购买”。
步骤3 在“购买跨链通道”页面，按照如下表3-1填写配置信息。
表3-1 基本信息
参数 描述
计费模式 区块链服务管理费收费模式，支持包年/包月。
区域 区块链基础设施所在的区域，建议选择与业务应用系统相同的地 域。
跨链通道名称 支持英文字符、数字及中划线，不能以中划线开头，长度为4-24 个字符。
业务类型 互操作
选择区块链 从已经注册的区块链中任选两个作为跨链通道的参与方。
购买时长 支持自定义购买服务的使用时间，最短1个月。
您可根据需要选择勾选自动续费，按月购买的自动续费周期为1 个月，按年购买的自动续费周期为1年。
步骤4 单击“立即购买”跳转至付款页面，付款完成之后，请等待数分钟，安装页面提示购 买成功。
步骤5 在跨链通道界面可以看到跨链通道信息。支持在跨链通道卡片下载证书，请妥善保管 对应证书的私钥，建议您进行加密保存。
----结束
用户指南 3 购买跨链通道
4
配置跨链通道
支持配置跨链通道的跨链读、跨链写、跨链查询账本等授权操作。新创建的跨链通道 默认无任何权限，若跨链通道未授权，则无法进行跨链操作。
操作步骤
步骤1 登录可信跨链服务管理控制台，进入“总览”页面。
步骤2 在“总览”页面的配置跨链通道，单击“查看跨链通道”。
步骤3 在“跨链通道”页面，单击跨链通道名称。
步骤4 在新打开页面中的跨链权限配置下方，配置跨链读、跨链写、跨链查询账本权限。
说明
● 跨链读：访问链任意合约可以执行被访问链指定合约的读操作。
● 跨链写：访问链任意合约可以执行被访问链指定合约的写操作。此场景需要用户在区块链上 安装和实例化用户的跨链业务合约，合约开发请参考开发指南。
● 跨链查询账本：访问链可以查询被访问链账本中的区块、交易信息。
通过查看权限对应图标是否高亮判断是否有权限。若是灰色，代表没有权限。
权限配置完成后显示高亮：
步骤5 配置访问权限完成后，在下方的跨链通道测试，例如选择区块链AAAA的query接口，
单击“执行调试”，即可查询读取区块链BBBB的参数值。（以下截图仅供参考）
用户指南 4 配置跨链通道
说明
● invoke接口需要“跨链写”权限。query接口需要“跨链读”权限。
● 控制台界面上提供的参数值仅为参考值，实际的参数取值根据用户业务合约而定。
----结束
用户指南 4 配置跨链通道
5
触发跨链交易
通过控制台界面或者接入点（RESTful接口）触发跨链交易，交易信息会记录在跨链服 务中。支持两种方式触发跨链交易：
● 方式1：界面触发，方便用户简单测试。操作方法如下：
a. 在“跨链通道”页面，单击对应通道的名称。
b. 在新打开页面的“跨链通道测试”下，选择某一个接口，填写参数值，单击
“执行调试”后即可查看交易结果。
说明
● 当前仅提供了跨链交易和跨链查询两个接口。
● 交易过程会记录在TCS的可信中继链上，在“跨链浏览器”可以查看对应交易信 息。
● 方式2：通过接入点（RESTful接口）触发，方便用户定制开发。操作方法如下：
在“跨链通道”页面，单击对应通道上的“下载证书”，将SSL通信证书下载到本 地，用户加载通信证书，通过https协议访问通道的接入点进行触发。具体的 URL、参数信息请参考方式1获取。
说明
如果使用Postman调试工具，Postman版本要求：7.27.0及以上的。
“发起交易”和“查询交易”两个接口的返回信息会展示在“响应结果”中，用 户可根据具体的错误信息进行排查，错误码信息参考如下表5-1和表5-2：
表5-1 发起交易接口
错误码 响应示例 可能原因
TCS.2000000 SUCCESS！ 跨链交易成功。
TCS.4000001 illegal base64 data at
input byte 4 请求不合法。
TCS.5000001 Failed to initialize sdk 内部错误，初始化sdk失败。
可能存在的原因：读取证书文件 失败、无法连接到peer等。
用户指南 5 触发跨链交易
错误码 响应示例 可能原因
TCS.5000002 Failed to send cross tx 跨链交易失败。可能存在的原 因：
1. 无法连接跨链客户端。
2. 无法生成交易ID。
3. 发送跨链交易失败（例如：有 错误的链代码或者函数信息、
对方账户不存在、无对方账户 相应链码的交易权限等）。
4. 无法获取跨链响应。
5. 权限不足。
表5-2 查询交易接口
错误码 响应示例 可能原因
TCS.2000000 SUCCESS！ 查询交易成功。
TCS.4000001 illegal base64 data at
input byte 4 请求不合法。
TCS.5000001 Failed to initialize sdk 内部错误，初始化sdk失败。
可能存在的原因：读取证书文件 失败、无法连接到peer等。
TCS.5000002 Failed to send query
tx 查询交易失败，发送请求失败。
可能存在的原因：
1. 无法连接到跨链的客户端。
2. 无法生成交易ID。
3. 参数传入错误。
4. 无法生成跨链请求。
5. 验证交易信息失败。
6. 权限不足。
用户指南 5 触发跨链交易
6
浏览交易信息
跨链操作会记录在可信跨链服务中，包括交易趋势、交易统计、区块信息、交易列表 等，帮助您了解整个跨链交易操作的状态。
操作步骤
步骤1 登录可信跨链服务管理控制台。
步骤2 在“总览”页面，可以按照快速入门提示完成操作。还支持查看我的资源和交易概 览。
● 我的资源：展示已注册区块链、跨链通道和跨链交易最近3个月或6个月的数量。
● 交易概览：展示最近3个月或6个月每个跨链通道的交易数目。
步骤3 在“跨链浏览器”页面，查看区块数量、交易数量等信息，详细请参考表6-1。
表6-1 跨链信息说明
数据项 说明
交易趋势 可按小时、分钟维度查看最近交易笔数，默认展示最近7个 点。
说明
● 可在曲线图左上角选择时间粒度：小时、分钟。
● 选择小时：每隔1小时一个点。
● 选择分钟：每隔15分钟一个点。
交易统计 通过饼图统计展示最近2000笔交易中各组织交易数量。
当前展示：跨链读、跨链写、跨链查询账本三种组织。
说明
移动鼠标至饼图上可查看各组织交易具体数量。
最新区块 默认展示最新区块信息。包括区块高度、区块内交易数 目、区块打包时间。
用户指南 6 浏览交易信息
数据项 说明
交易列表 展示的信息包括：交易ID、创建者组织、所在区块、类 型、合约名称、创建时间。
● 支持按交易ID、创建者组织、所在区块号、交易类型、
链代码名称、创建时间自定义设置多维度查询交易信 息。
● 创建者组织或合约名称支持模糊搜索。
● 任意搜索条件中包含交易ID，支持全量搜索，例如交易 ID、创建者组织、所在区块或交易ID、类型等搜索组 合。
● 任意搜索条件中不包含交易ID，仅支持从最近2000笔交 易进行查询，例如创建者组织、所在区块或所在区块、
类型等搜索组合。
● 类型只能从以下五种选择一个进行搜索：
AUTHORIZATION，AUTHORIZATION，
QUERY_TRANSACTION，SEND_TRANSACTION，
SEND_TRANSACTION。
----结束
用户指南 6 浏览交易信息
