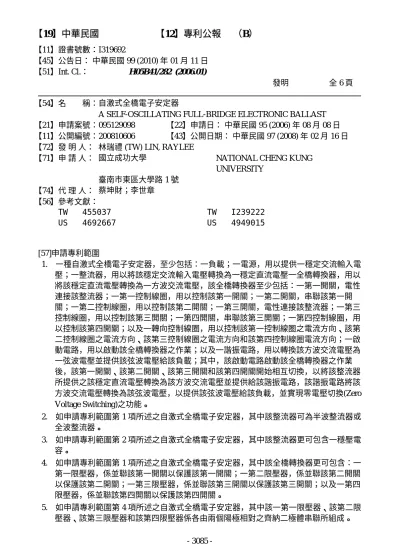

【11】證書號數：I319692
【45】公告日： 中華民國 99 (2010) 年 01 月 11 日 【51】Int. Cl.： H05B41/282 (2006.01)
發明 全 6 頁 【54】名 稱：自激式全橋電子安定器
A SELF-OSCILLATING FULL-BRIDGE ELECTRONIC BALLAST 【21】申請案號：095129098 【22】申請日： 中華民國 95 (2006) 年 08 月 08 日 【11】公開編號：200810606 【43】公開日期： 中華民國 97 (2008) 年 02 月 16 日 【72】發 明 人： 林瑞禮 (TW) LIN, RAYLEE
【71】申 請 人： 國立成功大學 NATIONAL CHENG KUNG
UNIVERSITY 臺南市東區大學路 1 號 【74】代 理 人： 蔡坤財；李世章 【56】參考文獻： TW 455037 US 4692667 TW I239222 US 4949015 [57]申請專利範圍 1. 一種自激式全橋電子安定器，至少包括：一負載；一電源，用以提供一穩定交流輸入電 壓；一整流器，用以將該穩定交流輸入電壓轉換為一穩定直流電壓一全橋轉換器，用以 將該穩定直流電壓轉換為一方波交流電壓，該全橋轉換器至少包括：一第一開關，電性 連接該整流器；一第一控制線圈，用以控制該第一開關；一第二開關，串聯該第一開 關；一第二控制線圈，用以控制該第二開關；一第三開關，電性連接該整流器；一第三 控制線圈，用以控制該第三開關；一第四開關，串聯該第三開關；一第四控制線圈，用 以控制該第四開關；以及一轉向控制線圈，用以控制該第一控制線圈之電流方向、該第 二控制線圈之電流方向、該第三控制線圈之電流方向和該第四控制線圈電流方向；一啟 動電路，用以啟動該全橋轉換器之作業；以及一諧振電路，用以轉換該方波交流電壓為 一弦波電壓並提供該弦波電壓給該負載；其中，該啟動電路啟動該全橋轉換器之作業 後，該第一開關、該第二開關、該第三開關和該第四開關開始相互切換，以將該整流器 所提供之該穩定直流電壓轉換為該方波交流電壓並提供給該諧振電路，該諧振電路將該 方波交流電壓轉換為該弦波電壓，以提供該弦波電壓給該負載，並實現零電壓切換(Zero Voltage Switching)之功能。 2. 如申請專利範圍第 1 項所述之自激式全橋電子安定器，其中該整流器可為半波整流器或 全波整流器。 3. 如申請專利範圍第 2 項所述之自激式全橋電子安定器，其中該整流器更可包含一穩壓電 容。 4. 如申請專利範圍第 1 項所述之自激式全橋電子安定器，其中該全橋轉換器更可包含：一 第一限壓器，係並聯該第一開關以保護該第一開關；一第二限壓器，係並聯該第二開關 以保護該第二開關；一第三限壓器，係並聯該第三開關以保護該第三開關；以及一第四 限壓器，係並聯該第四開關以保護該第四開關。 5. 如申請專利範圍第 4 項所述之自激式全橋電子安定器，其中該一第一限壓器、該第二限 壓器、該第三限壓器和該第四限壓器係各由兩個陽極相對之齊納二極體串聯所組成。 3085
-6. 如申請專利範圍第 1 項所述之自激式全橋電子安定器，其中該啟動電路至少包含：一交 流開關元件，用以啟動該全橋轉換器之作業；一啟動電阻，該啟動電阻之一端電性連接 該整流器，該啟動電阻之另一端電性連接該交流開關元件；以及一啟動電容，用以開啟 該交流開關元件。 7. 如申請專利範圍第 1 項所述之自激式全橋電子安定器，其中該第一控制線圈、該第二控 制線圈、該第三控制限圈、該第四控制線圈以及該轉向控制線圈皆纏繞於同一顆鐵心繞 組上，且該第一控制線圈和該第四控制線圈之極性與該第二控制線圈、該第三控制線圈 以及該轉向控制線圈之極性相反。 圖式簡單說明 為讓本發明之上述和其他目的、特徵、和優點能更明顯易懂，下文特舉一較佳實施例， 並配合所附圖式，作詳細說明如下：第 1 圖繪示習知之自激式半橋電子安定器之電路示意圖。 第 2A 圖至第 2B 圖繪示習知之自激式半橋電子安定器之各開關之電流應力示意圖。 第 3 圖係繪示根據本發明較佳實施例之自激式全橋電子安定器之電路示意圖。 第 4A 圖至第 4D 圖係分別繪示根據本發明較佳實施例之第一開關、第二開關、第三開關 以及第四開關之電流應力示意圖。 (2) 3086
-(4)
-(6)
