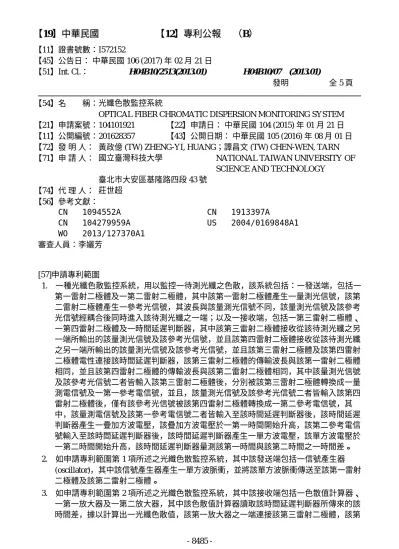

【11】證書號數：I572152
【45】公告日： 中華民國 106 (2017) 年 02 月 21 日
【51】Int. Cl.： H04B10/2513(2013.01) H04B10/07 (2013.01)
發明 全 5 頁
【54】名 稱：光纖色散監控系統
OPTICAL FIBER CHROMATIC DISPERSION MONITORING SYSTEM
【21】申請案號：104101921 【22】申請日： 中華民國 104 (2015) 年 01 月 21 日
【11】公開編號：201628357 【43】公開日期： 中華民國 105 (2016) 年 08 月 01 日
【72】發 明 人： 黃政億 (TW) ZHENG-YI, HUANG；譚昌文 (TW) CHEN-WEN, TARN
【71】申 請 人： 國立臺灣科技大學 NATIONAL TAIWAN UNIVERSITY OF SCIENCE AND TECHNOLOGY
臺北市大安區基隆路四段 43 號
【74】代 理 人： 莊世超
【56】參考文獻：
CN 1094552A CN 104279959A WO 2013/127370A1
CN 1913397A
US 2004/0169848A1 審查人員：李孋芳
[57]申請專利範圍
1. 一種光纖色散監控系統，用以監控一待測光纖之色散，該系統包括：一發送端，包括一 第一雷射二極體及一第二雷射二極體，其中該第一雷射二極體產生一量測光信號，該第 二雷射二極體產生一參考光信號，其波長與該量測光信號不同，該量測光信號及該參考 光信號經耦合後同時進入該待測光纖之一端；以及一接收端，包括一第三雷射二極體、
一第四雷射二極體及一時間延遲判斷器，其中該第三雷射二極體接收從該待測光纖之另 一端所輸出的該量測光信號及該參考光信號，並且該第四雷射二極體接收從該待測光纖 之另一端所輸出的該量測光信號及該參考光信號，並且該第三雷射二極體及該第四雷射 二極體電性連接該時間延遲判斷器，該第三雷射二極體的傳輸波長與該第一雷射二極體 相同，並且該第四雷射二極體的傳輸波長與該第二雷射二極體相同，其中該量測光信號 及該參考光信號二者皆輸入該第三雷射二極體後，分別被該第三雷射二極體轉換成一量 測電信號及一第一參考電信號，並且，該量測光信號及該參考光信號二者皆輸入該第四 雷射二極體後，僅有該參考光信號被該第四雷射二極體轉換成一第二參考電信號，其 中，該量測電信號及該第一參考電信號二者皆輸入至該時間延遲判斷器後，該時間延遲 判斷器產生一疊加方波電壓，該疊加方波電壓於一第一時間開始升高，該第二參考電信 號輸入至該時間延遲判斷器後，該時間延遲判斷器產生一單方波電壓，該單方波電壓於 一第二時間開始升高，該時間延遲判斷器量測該第一時間與該第二時間之一時間差。
2. 如申請專利範圍第 1 項所述之光纖色散監控系統，其中該發送端包括一信號產生器 (oscillator)，其中該信號產生器產生一單方波脈衝，並將該單方波脈衝傳送至該第一雷射 二極體及該第二雷射二極體。
3. 如申請專利範圍第 2 項所述之光纖色散監控系統，其中該接收端包括一色散值計算器、
一第一放大器及一第二放大器，其中該色散值計算器讀取該時間延遲判斷器所傳來的該 時間差，據以計算出一光纖色散值，該第一放大器之一端連接該第三雷射二極體，該第
- 8485 -
二放大器之一端連接該第四雷射二極體，該第一放大器及該第二放大器之另一端皆連接 至該時間延遲判斷器。
4. 如申請專利範圍第 3 項所述之光纖色散監控系統，其中該接收端包括一第一通道分路器 (splitter)，該第一通道分路器之一端與該待測光纖連接，該第一通道分路器之另一端與該 第三雷射二極體及該第四雷射二極體連接。
5. 如申請專利範圍第 3 項所述之光纖色散監控系統，其中該發送端包括一光耦合器，該光 耦合器之一端與該第一雷射二極體及該第二雷射二極體連接，該接收端包括一波長分波 多工耦合器(wavelength-division multiplexing,WDM)，該波長分波多工耦合器之一端與該 待測光纖連接，該波長分波多工耦合器之另一端與該第三雷射二極體及該第四雷射二極 體連接。
6. 如申請專利範圍第 4 項所述之光纖色散監控系統，其中該發送端包括一多工器，該多工 器之一端與該第一雷射二極體及該第二雷射二極體連接，該多工單之另一端與該待測光 纖連接，該接收端包括一波長分波多工耦合器(wavelength-division multiplexing,WDM)，
該波長分波多工耦合器之一端與該待測光纖連接，該波長分波多工耦合器之另一端與該 第三雷射二極體及該第四雷射二極體連接。
7. 如申請專利範圍第 1 項所述之光纖色散監控系統，更包括一第二通道分路器(splitter)，該 第二通道分路器之一端連接該接收端，該第二通道分路器之另一端連接複數待測光纖。
8. 如申請專利範圍第 2 項所述之光纖色散監控系統，其中該待測光纖具有一零色散波長，
該第二雷射二極體所產生之該參考光信號的波長與該零色散波長相同。
9. 如申請專利範圍第 2 項所述之光纖色散監控系統，其中該第一雷射二極體所產生的該量 測光信號之波長選自 1480nm、1550nm 及 1650nm 三者之其一，並且該第二雷射二極體 所產生之該參考光信號之波長係為 1310nm。
圖式簡單說明
圖 1 係為本發明之第一實施例的光纖色散監控系統示意圖。
圖 2 係為本發明之第一實施例的光纖色散監控系統的接收端，其運作原理示意圖。
圖 2A 及圖 2B 係為本發明之第一實施例的光纖色散監控系統的時間延遲判斷器，其判斷 時間差的方法示意圖。
圖 3 係為本發明之第二實施例的光纖色散監控系統示意圖。
圖 4 係為本發明之第三實施例的光纖色散監控系統示意圖。
