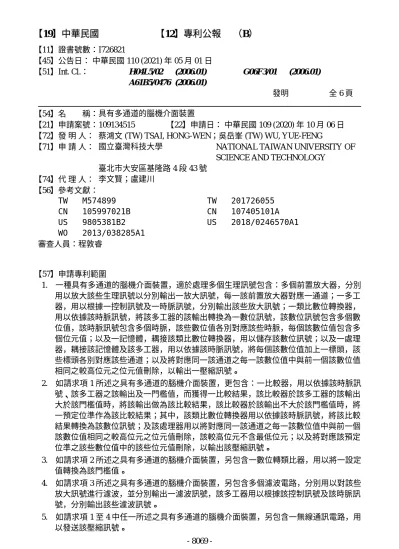

【11】證書號數：I726821
【45】公告日： 中華民國 110 (2021) 年 05 月 01 日
【51】Int. Cl.： H04L5/02 A61B5/0476
(2006.01) (2006.01)
G06F3/01 (2006.01)
發明 全 6 頁
【54】名 稱：具有多通道的腦機介面裝置
【21】申請案號：109134515 【22】申請日： 中華民國 109 (2020) 年 10 月 06 日
【72】發 明 人： 蔡鴻文 (TW) TSAI, HONG-WEN；吳岳峯 (TW) WU, YUE-FENG
【71】申 請 人： 國立臺灣科技大學 NATIONAL TAIWAN UNIVERSITY OF SCIENCE AND TECHNOLOGY
臺北市大安區基隆路 4 段 43 號
【74】代 理 人： 李文賢；盧建川
【56】參考文獻：
TW M574899 CN 105997021B US 9805381B2 WO 2013/038285A1
TW 201726055 CN 107405101A US 2018/0246570A1 審查人員：程敦睿
【57】申請專利範圍
1. 一種具有多通道的腦機介面裝置，適於處理多個生理訊號包含：多個前置放大器，分別 用以放大該些生理訊號以分別輸出一放大訊號，每一該前置放大器對應一通道；一多工 器，用以根據一控制訊號及一時脈訊號，分別輸出該些放大訊號；一類比數位轉換器，
用以依據該時脈訊號，將該多工器的該輸出轉換為一數位訊號，該數位訊號包含多個數 位值，該時脈訊號包含多個時脈，該些數位值各別對應該些時脈，每個該數位值包含多 個位元值；以及一記憶體，耦接該類比數位轉換器，用以儲存該數位訊號；以及一處理 器，耦接該記憶體及該多工器，用以依據該時脈訊號，將每個該數位值加上一標頭，該 些標頭各別對應該些通道；以及將對應同一該通道之每一該數位值中與前一個該數位值 相同之較高位元之位元值刪除，以輸出一壓縮訊號。
2. 如請求項 1 所述之具有多通道的腦機介面裝置，更包含：一比較器，用以依據該時脈訊 號、該多工器之該輸出及一門檻值，而獲得一比較結果，該比較器於該多工器的該輸出 大於該門檻值時，將該輸出做為該比較結果，該比較器於該輸出不大於該門檻值時，將 一預定位準作為該比較結果；其中，該類比數位轉換器用以依據該時脈訊號，將該比較 結果轉換為該數位訊號；及該處理器用以將對應同一該通道之每一該數位值中與前一個 該數位值相同之較高位元之位元值刪除，該較高位元不含最低位元；以及將對應該預定 位準之該些數位值中的該些位元值刪除，以輸出該壓縮訊號。
3. 如請求項 2 所述之具有多通道的腦機介面裝置，另包含一數位轉類比器，用以將一設定 值轉換為該門檻值。
4. 如請求項 3 所述之具有多通道的腦機介面裝置，另包含多個濾波電路，分別用以對該些 放大訊號進行濾波，並分別輸出一濾波訊號，該多工器用以根據該控制訊號及該時脈訊 號，分別輸出該些濾波訊號。
5. 如請求項 1 至 4 中任一所述之具有多通道的腦機介面裝置，另包含一無線通訊電路，用 以發送該壓縮訊號。
- 8069 -
6. 如請求項 5 所述之具有多通道的腦機介面裝置，其中，無線通訊電路為一 WiFi 電路、
藍牙電路、或無線射頻電路。
7. 如請求項 5 所述之具有多通道的腦機介面裝置，其中該時脈訊號之一頻率高於一萬五千 赫茲。
圖式簡單說明
[圖 1]繪示依據一些實施例之具有多通道的腦機介面裝置之電路方塊示意圖。
[圖 2]繪示依據一些實施例之放大訊號的波形示意圖。
[圖 3]繪示依據一些實施例之多工器所輸出訊號的示意圖。
[圖 4]繪示依據一些實施例之具有多通道的腦機介面裝置之電路方塊示意圖。
[圖 5]繪示依據一些實施例之比較器的比較結果之示意圖。
[圖 6A]繪示依據一些實施例之比較結果所轉換的數位訊號之示意圖。
[圖 6B]繪示對應圖 6A 中的數位訊號的數位值。
[圖 7A]繪示依據一些實施例之處理器對比較結果所轉換的數位訊號進行刪除位元值的程序，
而產生的壓縮訊號之示意圖。
[圖 7B]繪示對應圖 7A 中的壓縮訊號的數位值。
